PLANOMRÅDE TOMATEN, LANDSKRONA - INDUSTRIBULLERUTREDNING.

Transkript

1 Rapport PLANOMRÅDE TOMATEN, LANDSKRONA - INDUSTRIBULLERUTREDNING. VERSION

2 Uppdrag: Titel på rapport: Planområde Tomaten, Landskrona - industribullerutredning Status: Rapport Datum: Medverkande Beställare: Kontaktperson: Stadsbyggnadsförvaltningen, Landskrona Stad Fredrik Karlsson Konsult: Uppdragsansvarig: Handläggare: Kvalitétsgranskning: Tyréns AB Ola Ryderfors Ola Ryderfors Mats Strömberg Revidering: Version 2.0 Version 2.0 har uppdaterats med Kapitel 7: Fasadnivåer Tomaten Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.Nr:

3 Sammanfattning Landskrona Stad genomför planläggningsarbete för nya bostäder på fastighet Tomaten i norra Landskrona. Tyréns har på uppdrag av Landskrona Stad utfört externbullerutredning av fröförädlingsföretaget Syngenta Seeds AB för att undersöka huruvida verksamheten överskrider gällande industribullerriktvärden vid den tänkta nybyggnationen på Tomaten. Rapporten visar att nattriktvärdet överskrids knappt i nordöstra delen av planområdet (KP1) på både 1,5 och 5 meter över mark. I sydost överskrids nattriktvärdet på 5 meters höjd över mark. Dag- och kvällsriktvärdet innehålls i hela planområdet. Överskridandena beror till stor del på ett fåtal källor, skulle dessa åtgärdas kommer riktvärdena att klaras i hela planområdet. Källornas placering och höga källstyrka gör att de påverkar stora delar av närområdet. Att källorna åtgärdas är också en förutsättning för eventuella framtida planområden norr om Syngenta Beräknade fasadnivåer för situationsplan Tomaten visar att flerbostadshusen uppfyller kraven för ljuddämpad sida för samtliga dygnsperioder i väster och söder och de friliggande husen i väster och norr, för samtliga våningsplan. För övriga sidor överskrids kraven på ett eller flera våningsplan, överskridandena är i storleksordningen 1-4 dba. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 3(10)

4 Innehållsförteckning 1 Bakgrund Tyréns uppdrag Bullerriktvärden Indata och beräkningsförutsättningar Resultat Möjligheter att klara riktvärden Fasadnivåer Tomaten Bilaga 1: Utförande och avstämning med mätmetod Bilaga 2: Förklaring av akustiska begrepp Bilaga 3: Källförteckning Bilaga 4: Ljudutbredningskartor: Dag/Kväll/Natt (1,5 och 5 meter över mark) Bilaga 5: Fasadnivåer Tomaten Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 4(10)

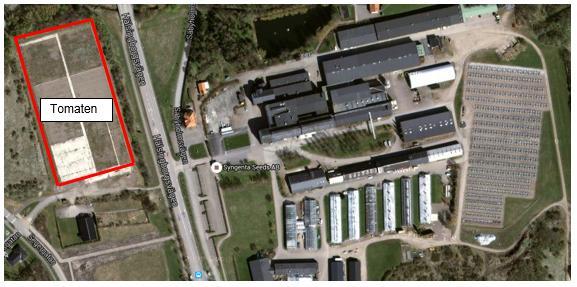

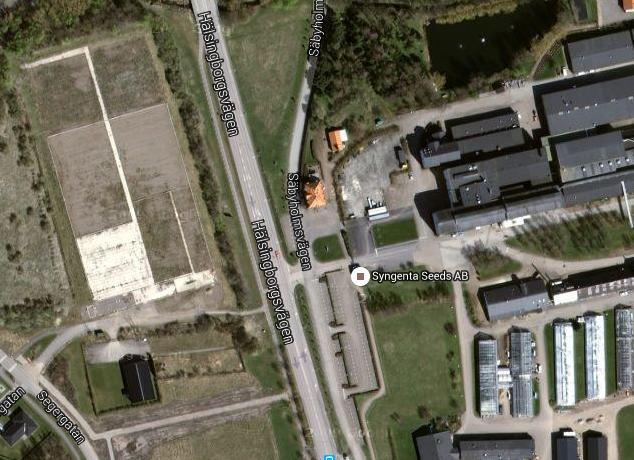

5 1 Bakgrund Landskrona Stad genomför planläggningsarbete för nya bostäder på fastighet Tomaten i norra Landskrona. Fastigheten ligger utmed Hälsingborgsvägen och på andra sidan vägen ligger fröförädlingsföretaget Syngenta Seeds AB. Bild 1: Satellitbild över Tomaten och Syngenta Seeds, Landskrona. 2 Tyréns uppdrag Tyréns har på uppdrag av Landskrona Stad utfört externbullerutredning av Syngenta Seeds AB för att undersöka huruvida företagets verksamhet överskrider gällande industribullerriktvärden vid den tänkta nybyggnationen av bostäder på Tomaten. Uppdraget innefattar uppmätning av verksamhets dominerande bullerkällor, upprättande av beräkningsmodell samt jämförande med riktvärden. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 5(10)

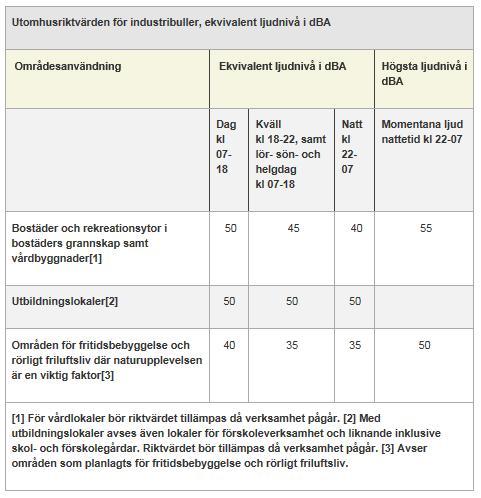

6 3 Bullerriktvärden Enligt Landskrona Stad gäller Naturvårdsverkets övergångsvägledning från juni 2013 för projektet avseende riktvärden för externt industribuller. Tabell 1: Naturvårdsverkets riktvärden för industribuller. Enligt vägledningen gäller följande tillämpningsanvisningar: Riktvärden avser verksamhet för hela dag-, kvälls- respektive nattperioder. I de fall verksamhet pågår del av period bör den ekvivalenta ljudnivån beräknas för den tid under vilken verksamheten pågår. Till verksamhet räknas även utrustning som alstrar buller då annan utrustning inte bedrivs, exempelvis fläktar. Trafikbuller som uppstår på en industritomt betraktas också som industribuller och inkluderas i ljudnivån från industrin. För trafik på angränsande vägar utanför anläggningens område som förekommer på grund av verksamheten vid anläggningen, till exempel transporter till och från anläggningen, kan de bedömningsgrunder som normalt används för vägtrafikbuller vara vägledande. Vid bedömning bör hänsyn tas till hur stor andel av trafiken som alstras av industrin. För att begränsa olägenheterna från vägtrafik i kringliggande bostadsområden bör man beakta valet av in- och utfarter. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 6(10)

7 4 Indata och beräkningsförutsättningar De bullerkällor som beaktats i modellen visas i Bild 2 nedan samt mer ingående i Bilaga 3, ljuddata mättes upp på plats den 22 januari Mätningarna utfördes som s.k. närfältsmätningar. Vädret vid mättillfället var klart med svaga vindar, temperaturen cirka 0 C. Marken i området har satts som mjuk med undantag för Hälsingborgsvägen, sjön norr om Syngenta och asfalterade ytor inom industriområdet. Transporter in och ut till Syngenta sker endast dagtid, totalt ca.50 transporter per dag. Sommartid utgår även traktorer till och från industrin, se bilagorna. Kabinfältet i industrins östra del går sommartid dygnet runt. Bullret från fältet genereras av ca.500 fläktar. Fläktarnas varvtal sänks nattetid för att riktvärdena österut mot koloniområdet ska klaras. Övriga källor har i modellen satts att gå dygnet runt även att arbete efter kl. 22 endast bedrivs i undantagsfall och då bara del av nattperioden. Vidare är alla övriga källor igång samtidigt då riktvärdet skall kunna innehållas även i ett värsta tänkbara fall. Då inga av källorna gav upphov till några momentana maxnivåer redovisas endast den ekvivalenta nivån. Bild 2: Översikt källor Syngenta Seeds AB. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 7(10)

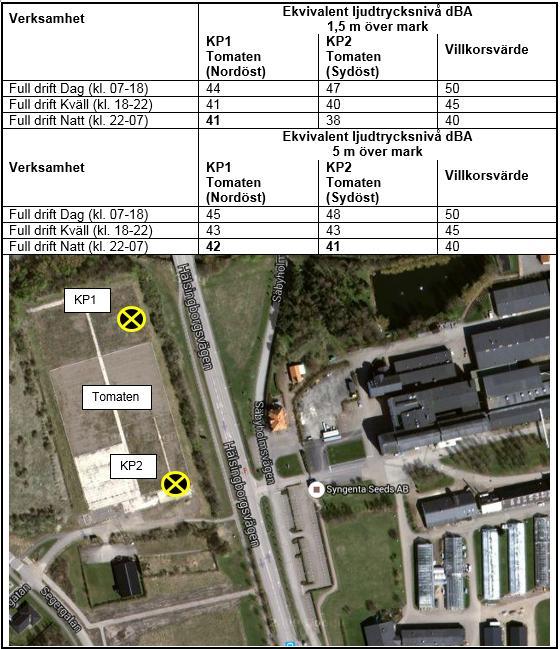

8 5 Resultat Resultaten av beräkningarna redovisas i Tabell 2 nedan. Kontrollpunkterna har valts 1,5 respektive 5 meter över mark för att symbolisera olika hushöjder. Beräkningsresultaten redovisas även som utbredningskartor i Bilaga 4. Tabell 2: Beräkningsreultat i kontrollpunkter, 1,5 och 5 meter över mark. Verksamhet Ekvivalent ljudtrycksnivå dba 1,5 m över mark KP1 KP2 Tomaten Tomaten Villkorsvärde (Nordöst) (Sydöst) Full drift Dag (kl ) Full drift Kväll (kl ) Full drift Natt (kl ) Ekvivalent ljudtrycksnivå dba Verksamhet KP1 Tomaten (Nordöst) 5 m över mark KP2 Tomaten (Sydöst) Full drift Dag (kl ) Full drift Kväll (kl ) Full drift Natt (kl ) Villkorsvärde KP1 Tomaten KP2 Resultaten visar att nattriktvärdet överskrids knappt i nordöstra delen av planområdet (KP1) på både 1,5 och 5 meter över mark. I sydost överskrids nattriktvärdet på 5 meters höjd över mark. Att ljudnivån stiger med höjden beror bl.a. på att de källor som ger störst ljudbidrag i planområdet är högt belägna och att markdämpningen är lägre på högre höjd. Dag- och kvällsriktvärdet klaras i hela planområdet oavsett höjd över mark. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 8(10)

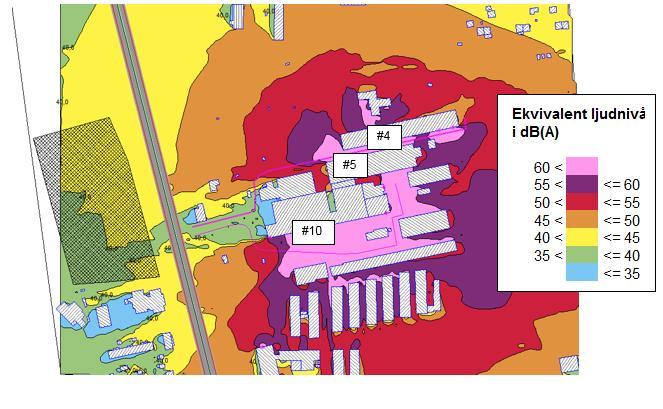

9 6 Möjligheter att klara riktvärden KP1 får sina största ljudbidrag från källa 4 (Processfläkt byggnad 17) och källa 5 (Allmänfiltrer byggnad 15). För KP2 är det källa 4 och källa 10 (Remdrivet aggregat byggnad 1A) som står för de största bidragen. Åtgärdas ovanstående källor kommer riktvärdena att kunna innehållas i hela planområdet. Det remdrivna aggregatet hade vid mättillfället plåtar som skakat loss och gav upphov till höga ljudnivåer. Hölls plåtarna på plats för hand sjönk den beräknade ljudeffekten med 9 dba vilket skulle göra stor skillnad för ljudnivån i KP2 (och övriga bostäder sydväst om Syngenta). Källa 4 och 5 behöver sänkas i storleksordningen 5 dba styck för att riktvärdena ska klaras på Tomaten, för att skapa marginal till riktvärdet rekommenderas dock minst 10 db. Lämplig åtgärd vore att förse källa 4 och 5 med ljuddämpare. Källornas placering och höga källstyrka gör att de påverkar stora delar av närområdet, se Bild 3. Att källorna åtgärdas är också en förutsättning för eventuella framtida planområden norr om Syngenta. Bild 3: Ljudutbredning Syngenta, 5m över mark (Natt). Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 9(10)

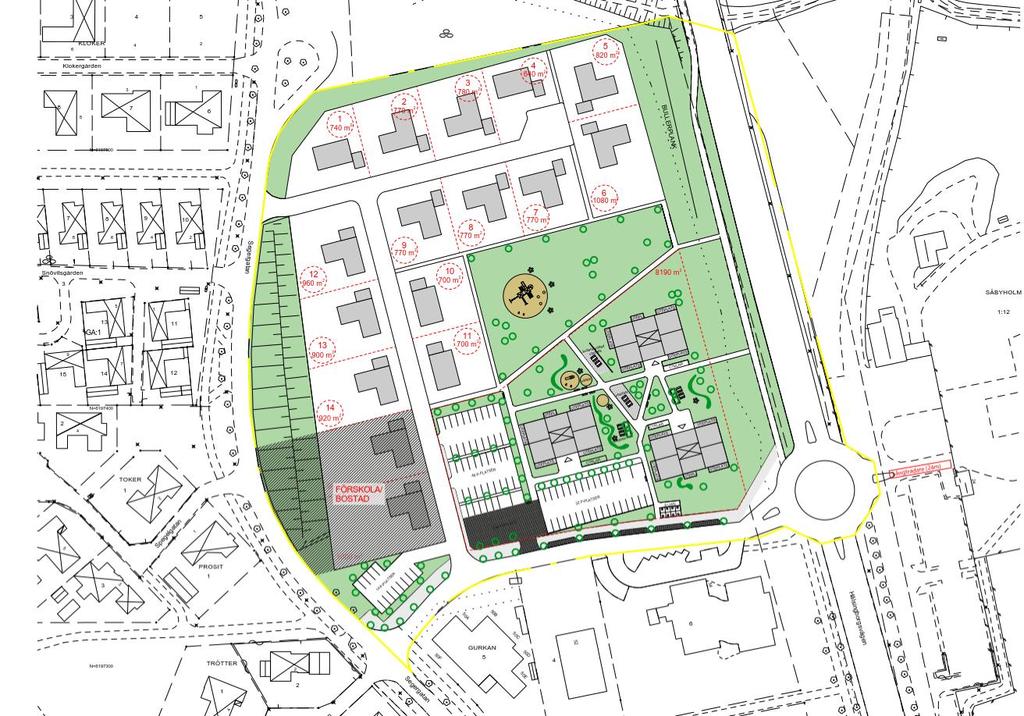

10 7 Fasadnivåer Tomaten Bullerriktvärdena i kapitel 3 avser i första hand bostadsbyggnader där ett ärende om detaljplan eller bygglov påbörjats före den 2 januari Om ärendet påbörjats senare görs istället en olägenhetsbedömning i plan- och bygglovsskedet. I Boverkets vägledning om industri- och annat verksamhetsbuller från april 2015 anges ljudnivåer som bör gälla vid planläggning av ny bostadsbebyggelse. Den stora skillnaden mot övergångsvägledningen från 2013 är att man har tre olika zoner. I zon A bör bostadsbebyggelse kunna accepteras utan bulleranpassning, i zon B bör bostadsbebyggelse kunna accepteras om husen har tillgång till en ljuddämpad sida. Bästa möjliga ljudmiljö bör dock alltid eftersträvas. För ljuddämpad sida gäller: Situationsplanen för Tomaten kan ses i Bild 4 nedan. De bostadshus som är mest exponerade för buller från Syngenta är de tre flerbostadshusen i sydöstra delen av planområdet och de två friliggande bostadshusen i nordöstra delen. Bild 4: Situationsplan Tomaten. Beräknade fasadnivåer för dessa fem hus kan ses i Bilaga 5. Flerbostadshusen uppfyller kraven för ljuddämpad sida för samtliga dygnsperioder i väster och söder och de friliggande husen i väster och norr, för samtliga våningsplan. För övriga sidor överskrids kraven på ett eller flera våningsplan, överskridandena är i storleksordningen 1-4 dba. Uppdrag: Syngenta Seeds - Bullerkartläggning Beställare: Stadsbyggnadsförvaltningen, Landskrona Stad Rapport 10(10)

11 Bilaga 1: Utförande och avstämning med mätmetod Mätningarna och beräkningarna följer den samnordiska beräkningsmetoden DAL 32. Ovan nämnda metod är föreskriven av Naturvårdsverket. Bullerberäkningarna har utförts i två steg. I första steget har de dominerande bullerkällornas källstyrka mätts upp på plats. I andra steget har respektive källas ljudbidrag vid bostäder beräknats med hjälp av datorprogrammet SoundPLAN 7.3. Källornas ljudbidrag till omgivningen sjunker med avståndet. Vid halvsfärisk utbredning över hård mark (asfalt) sjunker ljudnivån med 48 dba på 100 m avstånd på grund av den geometriska avståndsdämpningen. Beräkningsmodellen tar även med andra parametrar som markdämpning, luftabsorption, tät skog, skärmar, reflexer och driftstider som påverkar ljudnivån med ytterligare några dba. Källor med kort driftstid har en mindre påverkan på den ekvivalenta ljudnivån (genomsnittliga ljudnivån) jämfört med bullerkällor som har kontinuerlig drift. Bilaga 2: Förklaring av akustiska begrepp Störningsmått Ljud vars styrka är konstant i tiden mäts oftast i decibel med beteckningen db(a). Index A efter db indikerar att ljudets frekvens har korrigerats på ett sätt som motsvarar hur det mänskliga örat uppfattar frekvenser. Det mänskliga örat uppfattar högre frekvenser bättre än låga. Ekvivalent och maximal ljudnivå I Sverige används vanligtvis två störningsmått för industribuller: ekvivalent och maximal ljudnivå. Med ekvivalent ljudnivå avses medelljudnivån under en given tidsperiod. För industribuller är tidsperioden i de flesta fall lika med arbetstiden. Förenklat kan man säga att den maximala ljudnivån är den högsta förekommande ljudnivån under ett arbetsmoment. Ljudeffektnivå Lw Ljudeffektnivån är ett mått på den totala utstrålade ljudeffekten från en bullerkälla. Med en given ljudeffektnivå kan ljudtrycksnivån räknas ut på olika avstånd från källan.

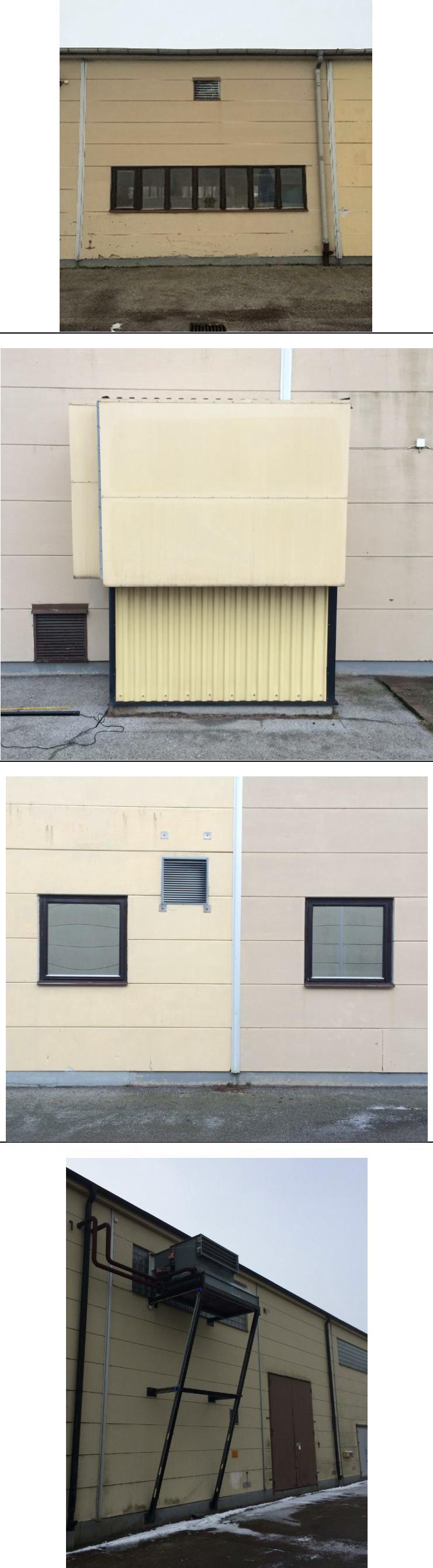

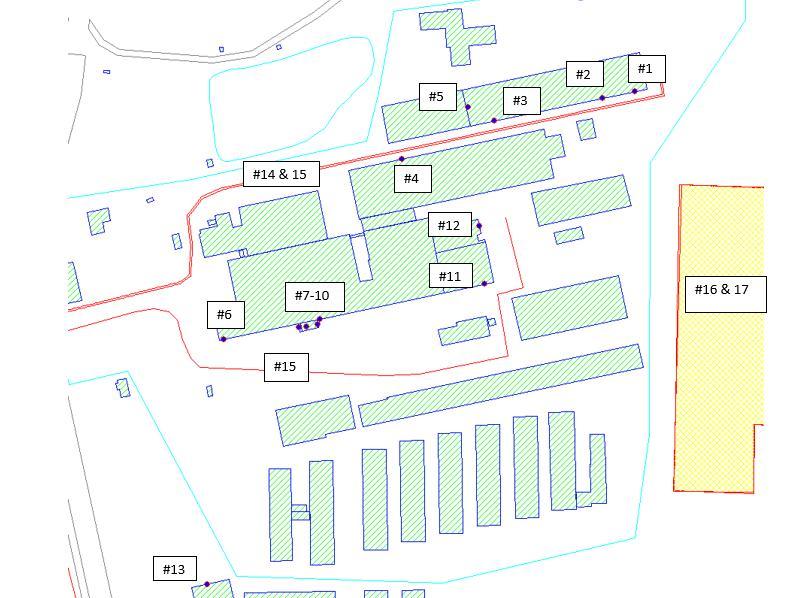

12 Bilaga 3: Källförteckning Källa #1. Luftintag 1 (Byggnad 17) Källa #2. Fläkt Renslinjen (Byggnad 17) Källa #3. Luftintag 2 (Byggnad 17) Källa #4. Allmänfilter (Byggnad 15)

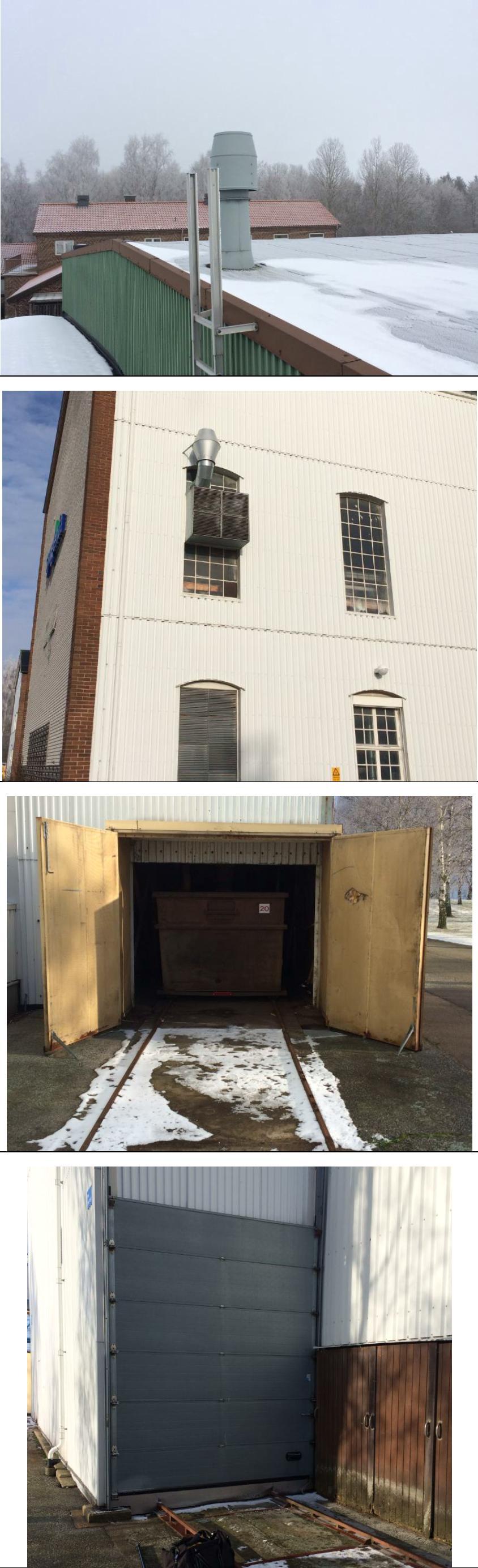

13 Källa #5. Processfläkt (Byggnad 17) Källa #6. Galler (Byggnad 1B) Källa #7. Port 1, NSP (Byggnad 1A) Källa #8. Port 2, NSP (Byggnad 1A)

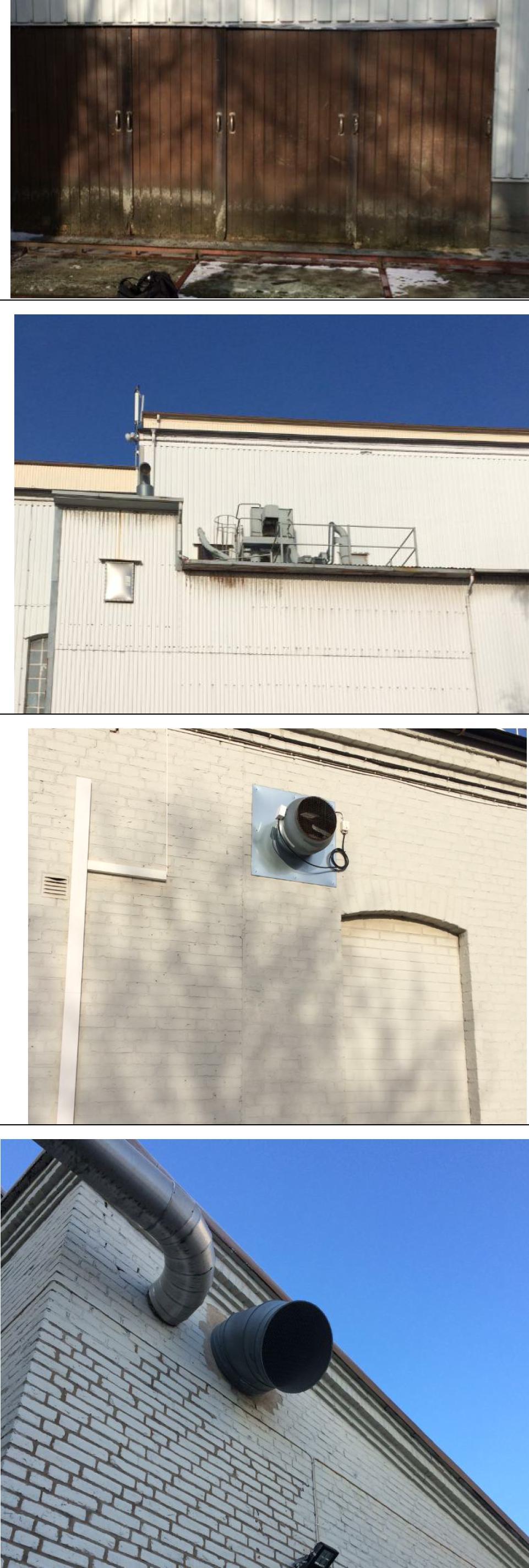

14 Källa #9. Fläkt, NSP (Byggnad 1A) Källa #10 Remdrivet aggregat, NSP (Byggnad 1A) Källa #11. Utblås (Byggnad 8) Källa #12. Utblås (Byggnad 2X)

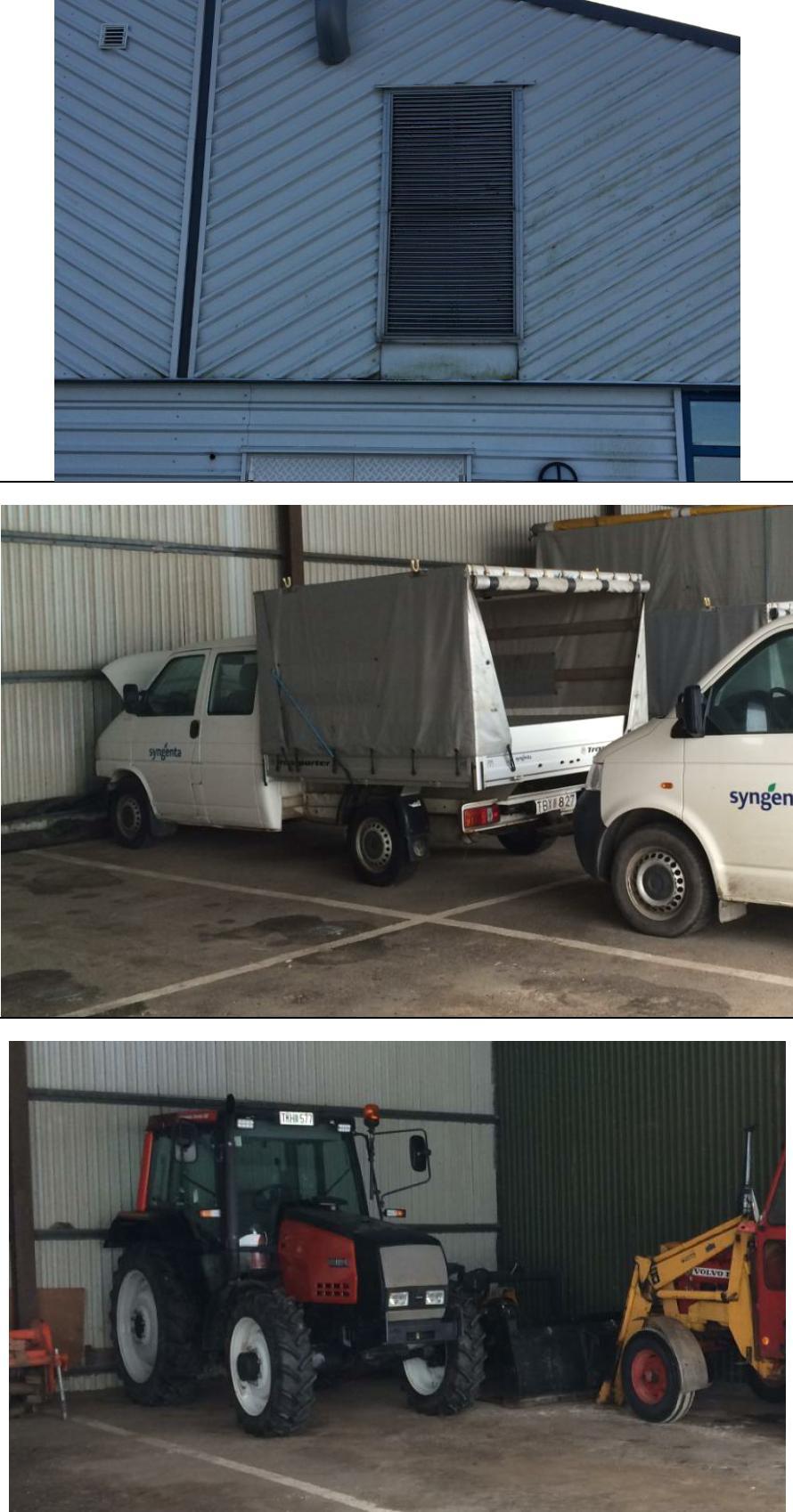

15 Källa #13. Galler (Byggnad 30) Källa #14. Person/varubil (Ljuddata hämtad från SoundPLAN) Totalt 50st in- och uttransporter per dag Källa #15. Traktor (Ljuddata hämtad från SoundPLAN) 2 ut på morgonen, 2 in vid lunch, 2 ut efter lunch och 2 in på eftermiddagen

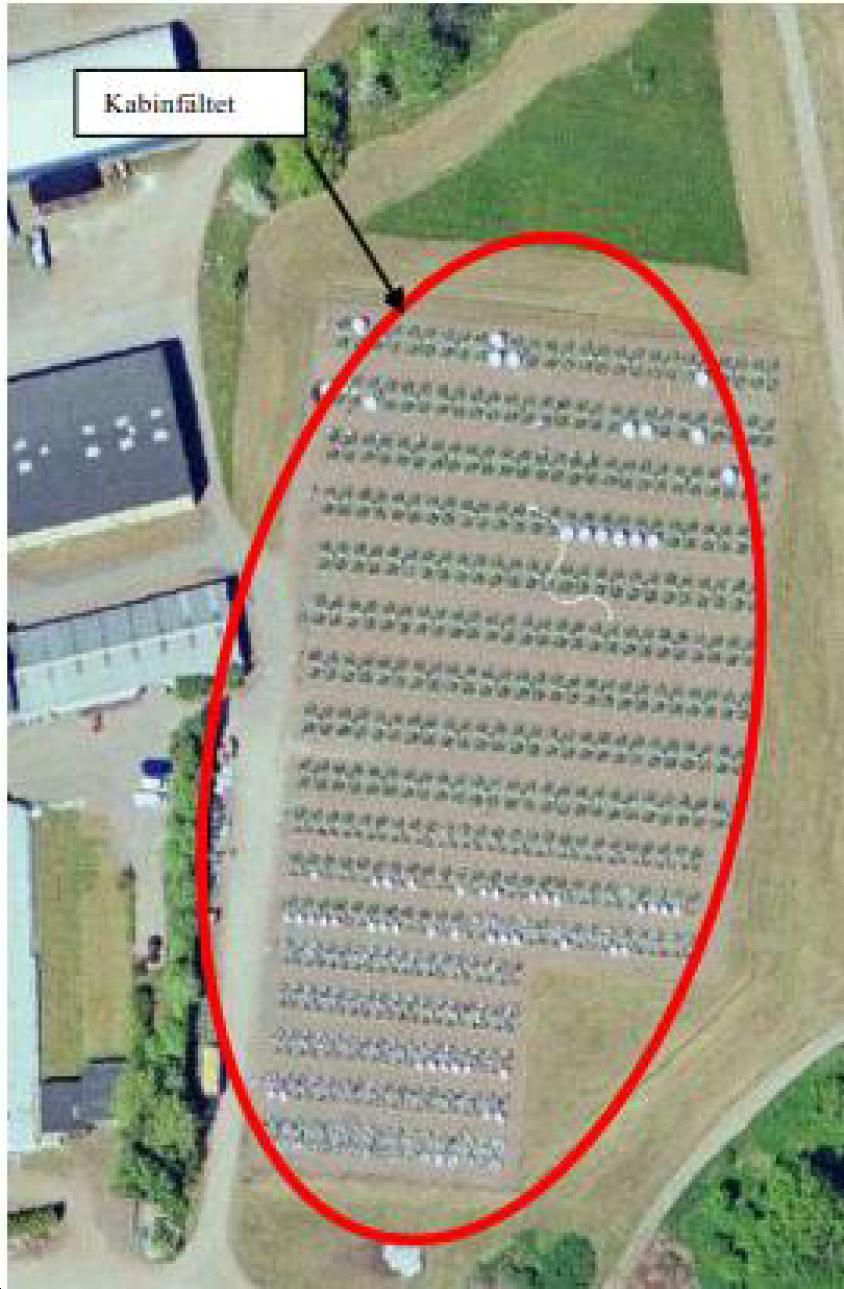

16 Källa #16 och 17. Kabinfält Ljuddata hämtad från WSP Rapport: Externbullerutredning Syngenta Seeds AB, Landskrona Revision Siemensfläktar. Tot =78 db/st. Varvtalssänkning ger Tot =71 db/st på natten.

17 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 70 < 65 < <= < <= < <= < <= < <= 50 <= 45 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Dag 07-18) 1,5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

18 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 65 < 60 < <= < <= < <= < <= < <= 45 <= 40 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Kväll 18-22) 1,5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

19 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Natt 22-07) 1,5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

20 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 70 < 65 < <= < <= < <= < <= < <= 50 <= 45 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Dag 07-18) 5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

21 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 65 < 60 < <= < <= < <= < <= < <= 45 <= 40 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Kväll 18-22) 5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

22 Symboler Väg Tomaten Point source Line source Area source Main building Ekvivalent ljudnivå i db(a) 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Beställare: Landskrona Stad Industribullerberäkning Syngenta Seeds AB Ljudutbredning (Natt 22-07) 5m över mark m Adress: Isbergs gata Malmö Tel: Fax: E-post: info@tyrens.se Uppdrag: Datum: Handläggare: Ola Ryderfors

23 Bilaga 5: Beräknade fasadnivåer situationsplan Tomaten, Landskrona Bostadshus Våningsplan Väderstreck Leq Dag/dB(A) Leq Kväll/dB(A) Leq Natt/dB(A) Tomaten 5 GF N Tomaten 5 F 1 N Tomaten 5 GF E Tomaten 5 F 1 E Tomaten 5 E GF E Tomaten 5 E F 1 E Tomaten 5 N GF N Tomaten 5 N F 1 N Tomaten 5 S GF S Tomaten 5 S F 1 S Tomaten 5 W GF W Tomaten 5 W F 1 W Tomaten 6 GF S Tomaten 6 F 1 S Tomaten 6 GF E Tomaten 6 F 1 E Tomaten 6 E GF E Tomaten 6 E F 1 E Tomaten 6 N GF N Tomaten 6 N F 1 N Tomaten 6 S GF S Tomaten 6 S F 1 S Tomaten 6 W GF W Tomaten 6 W F 1 W Flerbostadshus 1 GF W Flerbostadshus 1 F 1 W Flerbostadshus 1 F 2 W Flerbostadshus 1 F 3 W Flerbostadshus 1 F 4 W Flerbostadshus 1 GF N Flerbostadshus 1 F 1 N Flerbostadshus 1 F 2 N Flerbostadshus 1 F 3 N Flerbostadshus 1 F 4 N Flerbostadshus 1 GF E Flerbostadshus 1 F 1 E Flerbostadshus 1 F 2 E Flerbostadshus 1 F 3 E Flerbostadshus 1 F 4 E Flerbostadshus 1 GF S Flerbostadshus 1 F 1 S Flerbostadshus 1 F 2 S Flerbostadshus 1 F 3 S Flerbostadshus 1 F 4 S

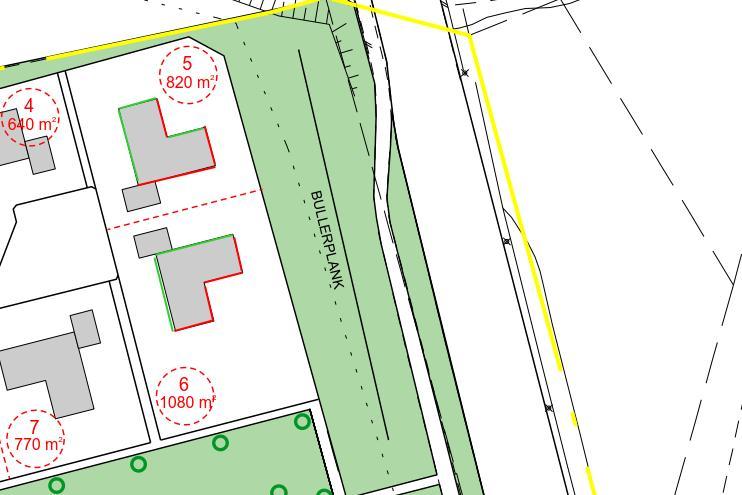

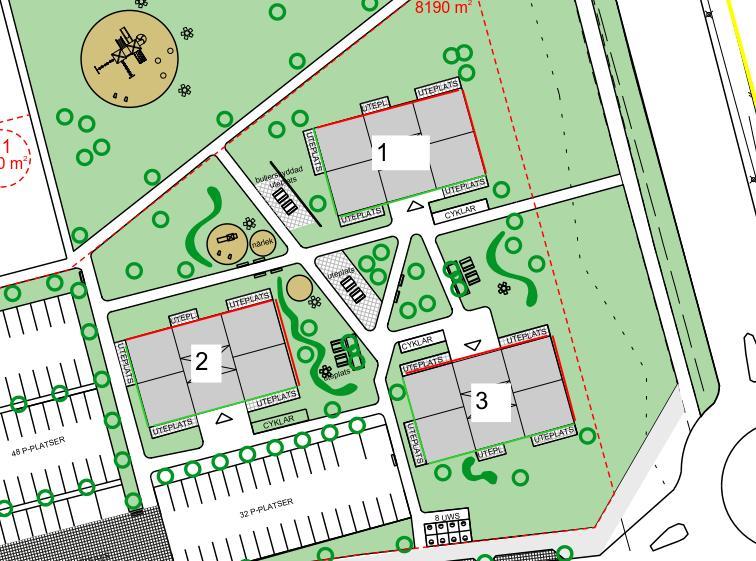

24 Beräknade fasadnivåer situationsplan Tomaten, Landskrona Bostadshus Våningsplan Väderstreck Leq Dag/dB(A) Leq Kväll/dB(A) Leq Natt/dB(A) Flerbostadshus 2 GF N Flerbostadshus 2 F 1 N Flerbostadshus 2 F 2 N Flerbostadshus 2 F 3 N Flerbostadshus 2 F 4 N Flerbostadshus 2 GF E Flerbostadshus 2 F 1 E Flerbostadshus 2 F 2 E Flerbostadshus 2 F 3 E Flerbostadshus 2 F 4 E Flerbostadshus 2 GF W Flerbostadshus 2 F 1 W Flerbostadshus 2 F 2 W Flerbostadshus 2 F 3 W Flerbostadshus 2 F 4 W Flerbostadshus 2 GF S Flerbostadshus 2 F 1 S Flerbostadshus 2 F 2 S Flerbostadshus 2 F 3 S Flerbostadshus 2 F 4 S Flerbostadshus 3 GF S Flerbostadshus 3 F 1 S Flerbostadshus 3 F 2 S Flerbostadshus 3 F 3 S Flerbostadshus 3 F 4 S Flerbostadshus 3 GF N Flerbostadshus 3 F 1 N Flerbostadshus 3 F 2 N Flerbostadshus 3 F 3 N Flerbostadshus 3 F 4 N Flerbostadshus 3 GF W Flerbostadshus 3 F 1 W Flerbostadshus 3 F 2 W Flerbostadshus 3 F 3 W Flerbostadshus 3 F 4 W Flerbostadshus 3 GF E Flerbostadshus 3 F 1 E Flerbostadshus 3 F 2 E Flerbostadshus 3 F 3 E Flerbostadshus 3 F 4 E
