2 Innehållsförteckning 1. Vad innehåller Materialnyckeln Så här använder du Materialnyckeln Startsidan Träfflista Detaljvy av ett material Standardsida Sök och navigera Hitta material baserat på materialnamn/materialnummer Hitta material baserat på standardbeteckning Hitta material utifrån kemiska sammansättning Filtrering begränsa sökresultat Lathund för att se detaljerad information om ett material Se ett materials kemiska sammansättning Se ett materials mekaniska egenskaper (hållfasthet) Se närliggande material Se ersatta material Se ersättande material Utskrifter Språk Ordlista

3 1. Vad innehåller Materialnyckeln Materialnyckeln är en materialdatabas som innehåller data om standardiserade metalliska material från hela världen. I materialnyckeln kan du hitta följande information om material - Materialnamn - Materialnummer - Vilken standard som materialet är specificerat i - Vilket land/standardiseringssystem materialet tillhör - Vilken Materialgrupp materialet tillhör (stål, aluminium, gjutjärn etc) - Vilka leveransformer materialet finns i (stång, tråd, plåt etc) - Mekaniska egenskaper för materialet - Kemisk sammansättning för materialet - Närliggande material i andra länder/standardiseringssystem - Ersatta/Ersättande material 2. Så här använder du Materialnyckeln Materialnyckeln är utformad så att alla med baskunskaper om datorer enkelt kan hitta materialdata eller information om materialstandarder. Tjänsten är designad för användning av mus. De flesta funktioner nås genom att föra muspekaren över olika objekt och vänsterklicka. Av utrymmesskäl används ibland förkortningar i tjänsten. Förklaring till en förkortningen fås genom att föra muspekaren över förkortningen. Nedan följer en beskrivning över hur tjänsten olika sidor är utformade. 3

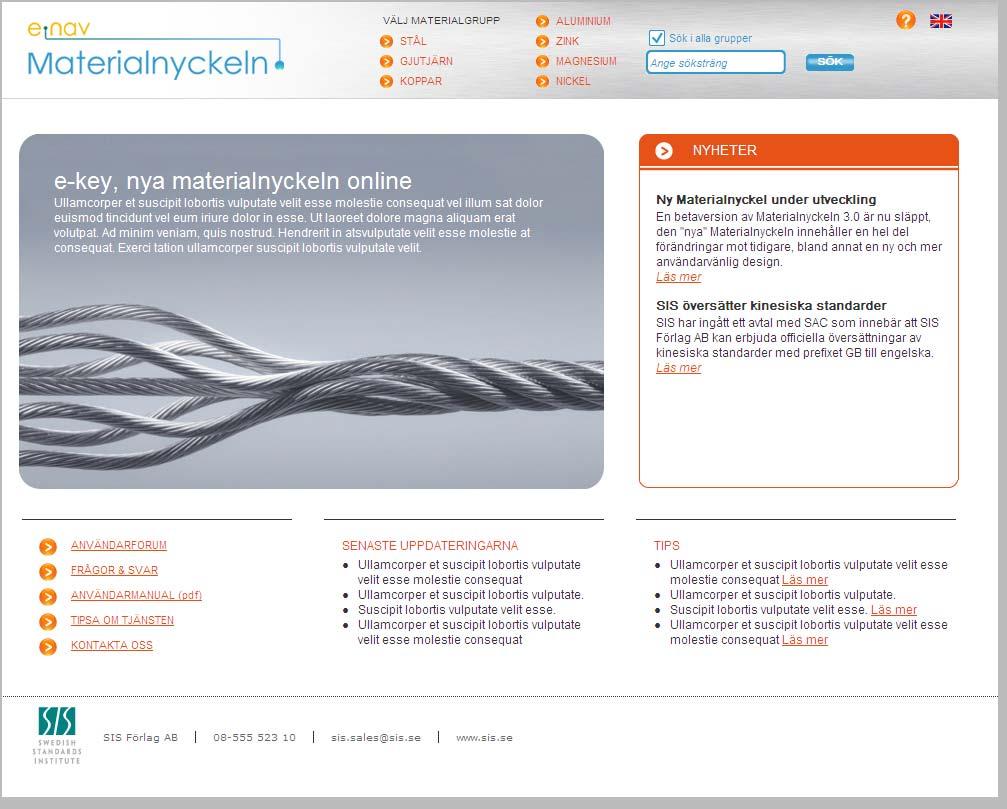

4 2.1 Startsidan Sök och navigering Här kan du fritextsökning eller trycka på en materialgrupp för att få upp en lista med samtliga material inom materialgruppen. Du hittar sök och navigering på samma ställe oavsett var i tjänsten du befinner dig. Läs mer om att söka och navigera i Kapitel 3 2. Byta språk Materialnyckeln finns på engelska och svenska. Du kan när som helst, oavsett var du befnner dig i tjänsten, byta språk genom att trycka på språkflaggan längst upp till höger i sidhuvudet. När du öppnar Materialnyckeln kommer tjänsten själv ihåg vilket språk som var senast tjänsten användes. 3. Allmänna nyheter som kan vara av intresse för användare av Materialnyckeln 4. Användarstöd länk tll användarforum, manual och kontaktuppgifter 5. Information om de senaste uppdateringarna i databasen 6. Tips om relaterade handböcker, standarder, tjänster etc 4

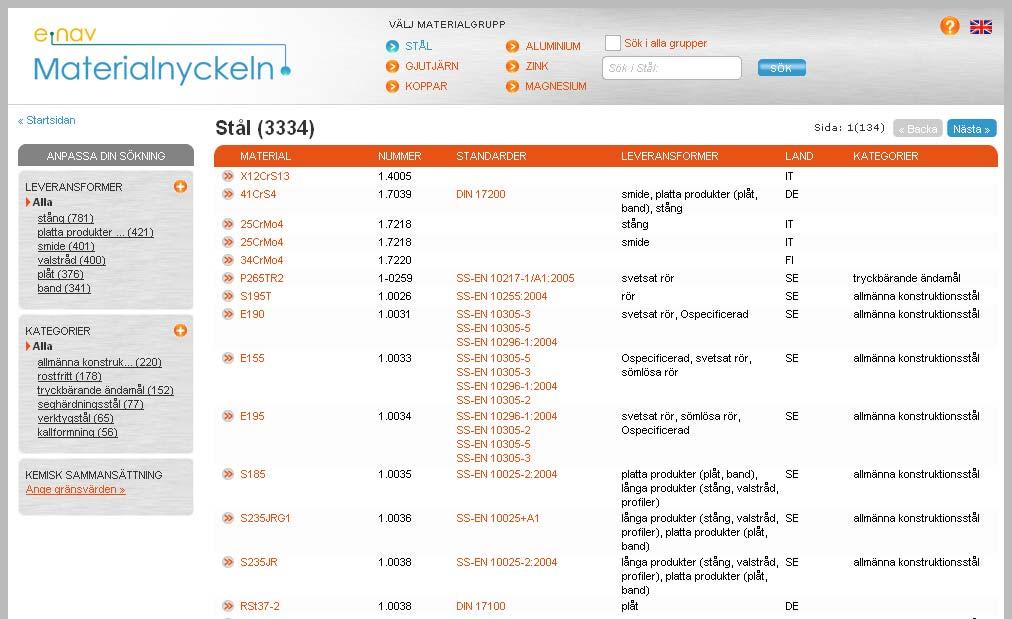

5 2.2 Träfflista När man gjort en fritextsökningen eller tryckt på en materialgrupp på första sidan kommer man till träfflistan. Träfflistan är utformade enligt bilden nedan Visar vald materialgrupp och antal sökträffar 2. Sidnavigering för att se nästa/föregående sida av träfflistan 3. Filtrering I vänstermenyn på träfflistan kan man filtrera sökresultat genom att klicka på leveransformer, kategorier och kemisk sammansättning. Det går att använda flera filtervillkor samtidigt. Siffror inom parantes anger hur många material i befintligt sökresultat som uppfyller filtervillkoret. Läs mer om filterering under i kapitel 4 Tips! Du kan också förfina ditt sökresultat genom att skriva in ett nytt sökord i sökrutan. Om du har valt en materialgrupp så sker sökningen endast inom den matrialgruppen. 4. Sökresultat Här presenteras de material som uppfyller angivna sök och filtervillkor. I listan presenteras Materialnamn, materialnummer, standard, levernasform, kategorier och land. Om man fritextsökt utan att först ange en materialgrupp så visas också information om vilken materialgrupp materialet tillhör. Om man dubbelklickar på ett material i träflistan kommer man till en detaljvy där man kan se materialegenskaper, kemisk sammansättning, närliggande material 5

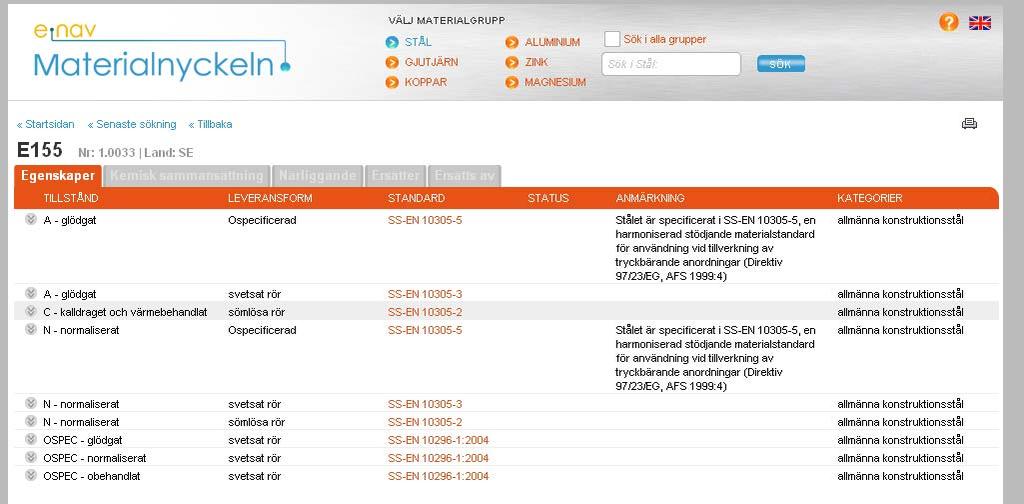

6 2.3 Detaljvy av ett material Om man dubbelklickar på ett material i träfflistan kommer du till en detaljvy av materialet. Detaljvyn är utformad enligt bilden nedan Snabbnavigering Här finns genvägar för att snabbt komma tillbaka till t.ex startsidan eller träfflistan 2. Material som visas Här visa vilket material man för tillfället titta på samt vilket land/standardiseringsområde som det tillhör. 3. Detaljvyer av material Genom att trycka på dessa flikar visas information om t.ex. materialets egenskaper, kemiska sammansättning, närliggande material inom andra länder/standardiseringssystem samt om det aktuella materialet har ersatt eller är ersatt av andra material. 4. Utskriftsvänlig vy När man klickar på utskriftsikonen visas all materialdata som visas i detaljvyn i ett utskriftsvänligt format. 6

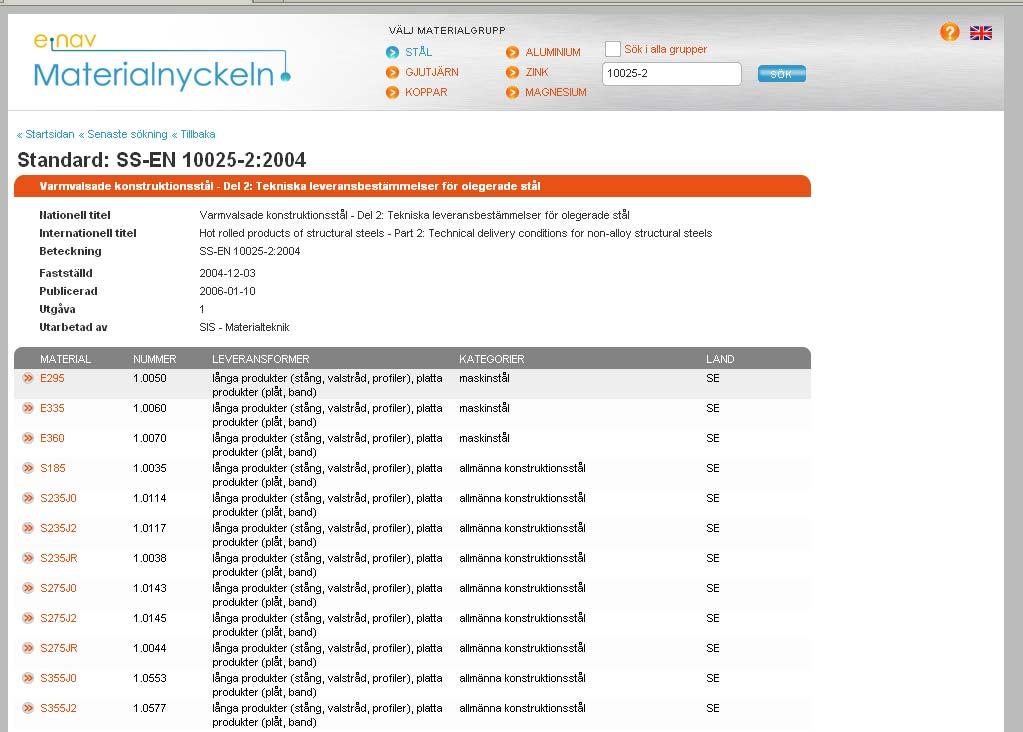

7 2.4 Standardsida Om man vill se information om den standard som ett material är specificerat i så trycker man på en standardreferens i detaljvyn för ett material Beteckning för den standard som visas 2. Katalogdata för den standard som visas 3. Material som är specificerade i standarden och som finns inlagda i Materialnyckeln 7

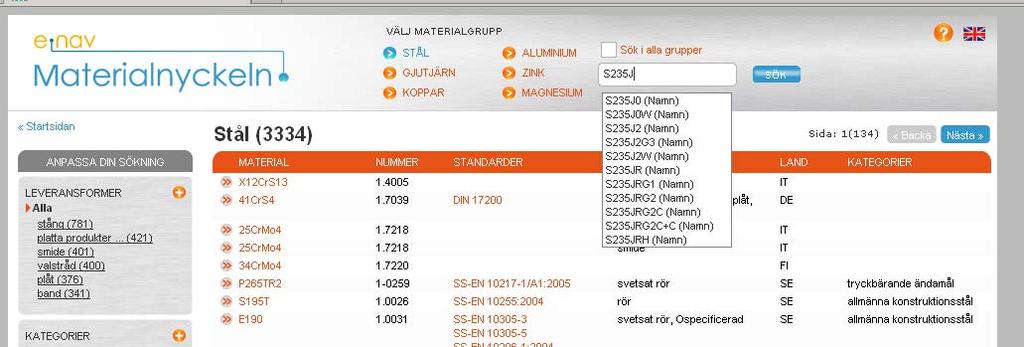

8 3. Sök och navigera I tjänsten finns det två olika sätt att söka sig fram till den information du söker. Du kan antingen fritextsöka genom att skriva in sökord i sökrutan eller så kan du navigera dig fram genom att klicka på en specifik materialgrupp. Det går också utmärkt att kombinera sökning och navigering. Materialnyckeln söker på materialnamn/materialnummer, standardbeteckningar, leveransformer och kategorier. När man skriver in en söksträng i sökrutan ger Materialnyckeln förslag på objekt i databasen som matchar söksträngen. 3.1 Hitta material baserat på materialnamn/materialnummer Ett vanligt arbetsmoment i materialnyckeln är att hitta materialdata utifrån ett känt eller delvis känt materialnamn. Det lättaste sättet att hitta materialdata baserat på känt eller delvis känt materialnamn är att använda fritextsökningens upp till höger i sidhuvudet. När du gjort en fritextsökning så kommer du till en träfflista. Om antalet sökträffar är stort kan du använda tjänstens filterfunktion för att beskära sökresultat, läs mer om filtrering. När du hittat det material du söker dubbelklickar du på materialet i träfflistan. Då får du upp detaljerad information om matrialets egenskaper, kemiska sammansättning, närliggande material och om materialet har ersatt eller är ersatt av ett att annat matrial. 3.2 Hitta material baserat på standardbeteckning Om du endast har en standardbeteckning att utgå ifrån när du ska leta upp ett material är det lättast att använda sig av fritextsökning. När du gjort en fritextsökning så kommer du till en träfflista. Om antalet sökträffar är stort kan du använda tjänstens filterfunktion för att beskära sökresultat, läs mer om filtrering När du hitta det material du söker i träfflistan dubbelklickar du på materialet. Då får du upp detaljerad information om matrialets egenskaper, kemiska sammansättning, närliggande material och om 8

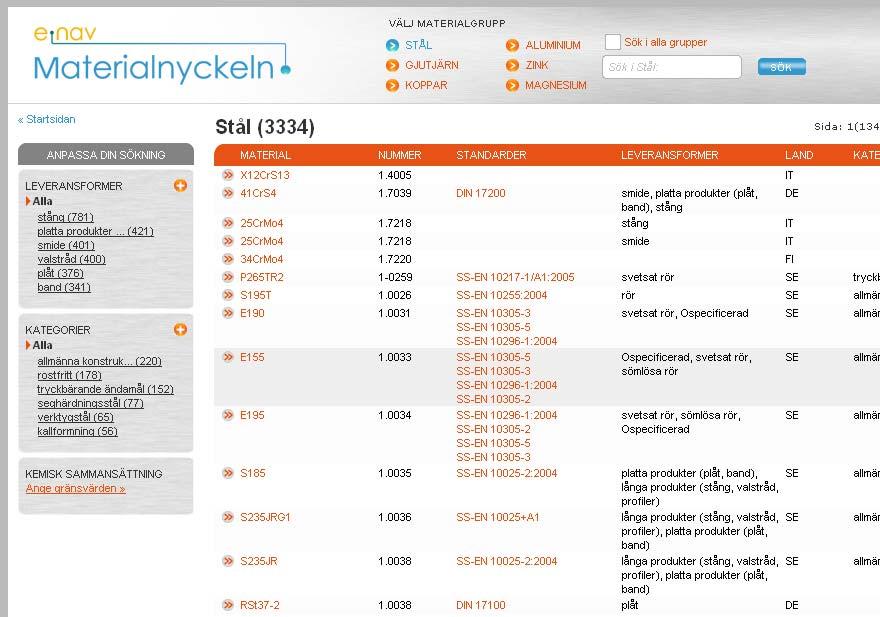

9 materialet har ersatt eller är ersatt av ett att annat matrial samt vilken standard metarial är specificerat i. För att titta på mer information om standarden så klickar du på standardreferensen i detaljvyn. Då visas metadata för standarden samt vilka material som är specificerade i standarden. 3.3 Hitta material utifrån kemiska sammansättning Materialnyckeln ger dig möjlighet att söka fram material som innehåller en viss min- eller maxnivå av ett ämne. Vilka ämnen som finns definierade för ett material varierar mellan olika materialgrupper därför måste man först välja en materialgrupp innan man kan göra en sökning på kemisk sammansättning 1. Tryck på den materialgrupp som du är intresserad av. 2. Tryck på Ange gränsvärde i filtret för kemisk sammansättning, se bild nedan 3. Skriv in önskat min-/maxvärde i dialogboxen och tryck OK 4. En träfflista med material som matchar villkoret visas. 2 9

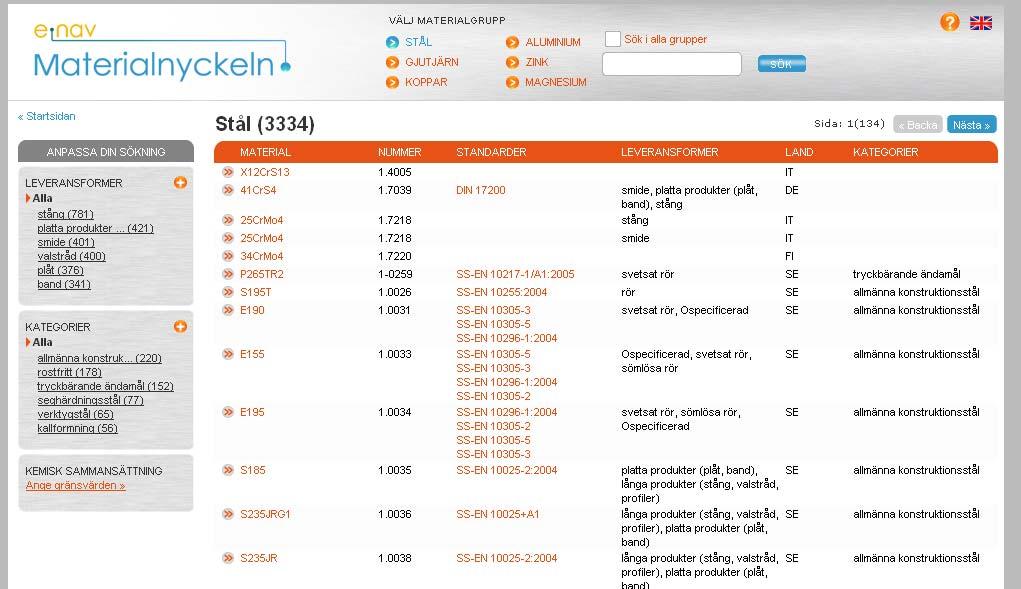

10 4. Filtrering begränsa sökresultat Materialnyckeln ett antal olika sätt att begränsa antalet träffar genom filtrering. Materialnyckeln filtreringsalternativ är placerad till höger om träfflistan. I Materialnyckeln finns det en rad olika sätt att filtrera ett sökresultat på Materialgrupp (endast om du sökt utan först ange en materialgrupp). Land/Standardiseringssystem Leveransformer exempel på leveransformer är t.ex. plåt, band, rör, sömnlösarör etc. Kategorier materialen är märkta med nyckelord som kan vara kopplat användingsområde som exemplevis tryckbärande anordning eller bearbetningsmetod som exempelvis varmvalsat Kemisk sammansättning möjligt att ange gränsvärden för ett eller flera ämnen Det går att kombinera två eller flera filtreringsalternativ för att ytterligare få ner antalet material i träfflistan. OBS! Notera att när man använder filter så sker filtreringen av den ursprungliga träfflistan och inte på hela databas innehållet. 10

11 5. Lathund för att se detaljerad information om ett material 5.1 Se ett materials kemiska sammansättning 1. Fritextsök eller tryck på en materialgrupp. 2. Tryck på ett material 3. Tryck på fliken Kemisk Sammansättning 4. Tabell över materialets kemiska sammansättning visas Under fliken Kemisk sammansättning visas tillåtna min och maxvärden för olika kemiska ämnen. Den kemiska sammansätttning är gemensamt för ett materials alla materialvarianter. OBS! Förutom de ämnen som visas i tabellen för kemisk sammansättning kan ett material innehålla en rad andra ämnen. Förekomsten av dessa regleras dock i inte i standarden. 5.2 Se ett materials mekaniska egenskaper (hållfasthet) 1. Fritextsök eller tryck på en materialgrupp. 2. Tryck på ett material 3. Tryck på plustecknet (eller någonstans på den gråa raden) för önskad materialvariant 4. Tabell över materialvariantens mekaniska egenskaper visas Tips! Om du snabbt vill se mekaniska egenskaper för alla varianter av ett material kan du trycka på utskriftsikonen. Då får du upp en sida där du kan se all information som finns under flikarna i detaljvyn för materialet 5.3 Se närliggande material 1. Fritextsök eller tryck på en materialgrupp. 2. Tryck på ett material 3. Tryck på fliken Närliggande 4. Tabell över närliggande material i andra länder/standardiseringsystem visas OBS! Under fliken närliggande material visas material från ett annat land eller standardiseringssystem som bedöms likna det aktuella materialet. Bedömning hurvida ett material är närliggande eller ej baserat på en rad faktorer som till exempel kemisk sammansätning, mekaniska egenskaper, efterbehandlingsmetod, leveransform. Eftersom vi inte vet vad materialet ska användas tills så kan vi aldrig garantera att det närliggande materialet verkligen är ett lämpligt ersättningsmaterial. Det är därför viktigt att man alltid göra en egen bedömning om det närliggande materialet verkligen kan ersätta det ursprungliga materialet. 5.4 Se ersatta material 1. Fritextsök eller tryck på en materialgrupp. 2. Tryck på ett material 3. Tryck på fliken Ersätter 4. Tabell över indragna material som ersatts av det aktuella materialet visas 11

12 5.5 Se ersättande material 1. Fritextsök eller tryck på en materialgrupp. 2. Tryck på ett material 3. Tryck på fliken Ersätts av 4. Tabell över ersättande material visas 6. Utskrifter Materialnyckeln erbjuder möjligheten att skriva ut materialdata. För att skriva ut materialdata för ett material måste du stå på detaljvyn för materialet (den sida som du kommer till när du klickat på ett materialet i en träfflista). Tryck sedan på skrivarikonen i övre högra hörnet. Utskriften innehåller all data som finns under flikarna i detaljvyn. 7. Språk Materialnyckeln finns på engelska och svenska. Du kan när som helst byta språk genom att trycka på språkflaggan som finns längst upp till höger i sidhuvudet. 12

13 8. Ordlista Ersättande material Material i standard som ersätter tidigare material. Hållfasthet I Materialnyckeln samlande benämning på mekaniska egenskaper som sträckgräns, brottgräns, förlängning, hårdhet och slagseghet. Hårdhet (H) Mekanisk egenskap som mäts enligt olika metoder. Olika hårdhetssmältningsmetoder ger värden i olika hårdhetsskalor. Metoderna benämns efter mätmetod t ex hårdhet enligt Vickers, HV. Indraget material Material specificerat i upphävd standard Kategorier För att lättare kunna hitta ett material för ett visst användningsområden, viss en egenskap etc. så är materialen märkta med nyckelord som vi kallar kotegorier. Kemisk sammansättning Ämnen som är specificerade för materialet och ingående halter t ex C max 0,5 %, Cr min 16,0 %. Leveransform Anger produktform t ex stång, rör, plåt. Materialnamn Namn på materialsort i standarder t ex stålsorten S235JR. Materialnummer Alternativ till materialnamn i Europastandarder t ex som avser samma material som S235JR Materialvariant En material kan finnas en rad olika varianter. En materialvariant defineras av ett tillstånd, leveransform och standard. Mekaniska egenskaper Storheter som beskriver materials uppträdande vid mekanisk belastning inklusive värde och enhet t ex sträckgräns 235 N/mm2 Tillstånd Värmebehandlingsstillstånd eller typ av bearbetning. T ex seghärdat eller kallbearbetad. Olika tillstånd förekommer beroende på materialet. Ämnen Grundämne, legeringsämne eller förorening för vilket halten specificeras t ex krom (Cr) eller kol (C). 13
