1 Datum Ansvarig: Niclas Piekart Rapportnummer TV-inspektion av kulvert under Norrköping Airport

2 Enhet Dokumenttyp Dokumentnamn Rapport Författare Datum Arkiv / Uppdrag Sammanställning TVinspektion kulvert under Norrköping Airport.docx Namnteckning Granskad Godkänd Till Till För info För info Innehållsförteckning 1. INLEDNING... 3 Bakgrund och syfte... 3 Inspektionsmetod STATUS PÅ KULVERTEN SAMMANSTÄLLNING AV FILMPROTOKOLL... 5 R R R R R R R R R R R R R R14 + R R R R R R20 + R R R R R R R R SLUTSATS BILAGOR C:\Users\nrk03131\Desktop\Sammanställning TV-inspektion kulvert under Norrköping Airport.docx, Fel! Hittar inte referenskälla

3 3 (33) 1. In Bakgrund och syfte Kommunen bedriver ett arbete för att planlägga fastigheten Styrstad 6:15. Fastigheten är en del av ett större område som i ÖP är utpekat för främst verksamhetsmark. Bild 1. Avgränsning planområdet och tillhörande område i ÖP. Områdets dagvattenhantering sker idag via åkerdiken och dräneringsar till en dagvattenkulvert under Norrköping Airport som förbinder området med Ljura bäck. Kulvertens anläggningsdatum är inte fastställt men arbetet utfördes troligtvis någon gång under 30-talet i samband med att flygplatsen byggdes. I samband med att planområdet exploateras måste kulvertens funktion kontrolleras för att säkerställa att befintlig markavvattning kan fortsätta samt ligga till grund för huruvida Norrköping Vatten och Avfall vill använda kulverten som en del av sitt dagvattensystem för detaljplaneområdet. Syftet med utredningen av kulverten är att få en uppfattning och kulvertens skick och funktion samt kontrollera kulvertens placering i plan. Inspektionsmetod Inspektionen av kulverten har utförts av Wilssons åkeri. Besiktningen har skett med kameravagn. Inspektionen utfördes mellan den 9e och 23 mars 2018.

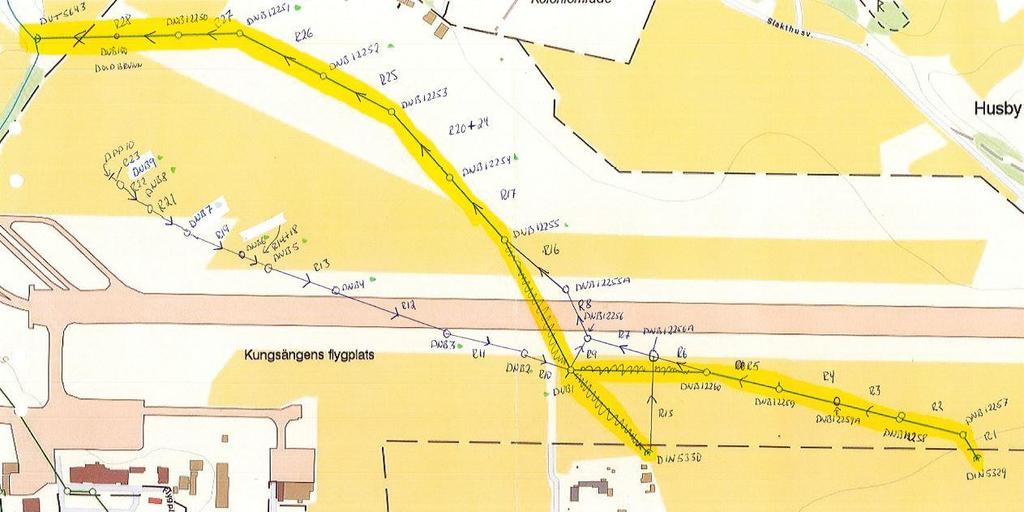

4 4 (33) 2. Status på kulverten Filmningen av kulverten har skett i etapper där sträckan mellan två brunnar har namngetts med namn R1 R29 beroende på i vilken ordning sträckan filmades. Spol- och pumpbehov har styrt i vilken ordning ar har kunnat filmas varför numreringen av sträckorna inte är i numerisk ordning. Bilden nedan visar vilken sträcka som har vilken benämning, bilden finns även bifogad som bilaga. De gulmarkerade linjerna visar ett antagande om hur kulverten var placerad utifrån en inmätning som har gjorts av kulverten inför inspektion. TV-inspektionen visade sig att sträckningen inte stämde för området där kulverten passerar landningsbanan utan ser istället ut som inritat enligt skiss från entreprenören. En större anslutande filmades upp som ansluter till kulverten i DNB Detta då det var svårt att avgöra hur snätet hängde ihop i anslutning till brunnen. Ledningsdragningen är ungefärlig och brunnarnas placeringar är inte inmätta. Den uppskattade sträckningen tyder dock på att de tidigare ritningarna över hur flygplatsens interna snät ser ut inte stämmer då inga tidigare ritningar har visat på en i den här sträckningen. Bild 2. Förmodad och faktisk placering av kulverten i plan.

5 5 (33) 3. Sammanställning av filmprotokoll I stycket nedan finns sammanställningar för samtliga anmärkningar för en på respektive sträcka samt vid vilket avstånd filmningen avslutats. Filmningarna har, om inte annat anges, avslutats i närmsta brunn i filmningens riktning. R1 Filmning från DNB Ingen spolning krävdes innan filmning. Avstånd från startbrunn [m] Fyllnadsgrad (%) Anmärkning Bildreferens (figurer nedanför tabellen) 50,7 5 Slut inspektion Övriga kommentarer R2 Filmning från DNB Ingen spolning krävdes innan filmning. (figurer nedanför tabellen) 60,3 5 Rotinträngning Enstaka tunna trådar 115,3 5 Slut inspektion R3 Filmning från DNB Ingen spolning krävdes innan filmning. (figurer nedanför tabellen) 7,1 5 Rotinträngning Enstaka tunna trådar 7,1 5 Anslutande Position klockan 10 Inhuggning 45,9 5 Rotinträngning Enstaka tunna trådar 66,6 5 Rotinträngning Enstaka tunna trådar 74,0 5 Rotinträngning Enstaka tunna trådar 77,6 5 Rotinträngning Enstaka tunna trådar 118,3 5 Slut inspektion

6 6 (33) R4 Filmning från DNB Ingen spolning krävdes innan filmning. (figurer nedanför tabellen) 0,6 5 Anslutande Position klockan 9 Inhuggning 0,6 5 Anslutande Position klockan 3 Inhuggning 7,4 5 Främmande Mindre plastföremål föremål 33,3 5 Rotinträngning Enstaka tunna trådar 37,8 5 Rotinträngning Enstaka tunna trådar 38,7 5 Rotinträngning Enstaka tunna trådar 53,5 5 Rotinträngning Enstaka tunna trådar 55,4 5 Rotinträngning Enstaka tunna trådar 58,5 5 Rotinträngning Enstaka tunna trådar 61,5 5 Rotinträngning Enstaka tunna trådar 66,4 5 Rotinträngning Enstaka tunna trådar 72,5 5 Rotinträngning Enstaka tunna trådar 75,4 5 Rotinträngning Enstaka tunna trådar 77,7 5 Rotinträngning Enstaka tunna trådar 83,0 5 Rotinträngning Enstaka tunna trådar 87,6 5 Rotinträngning Enstaka tunna trådar 91,0 5 Rotinträngning Enstaka tunna trådar 91,7 5 Rotinträngning Enstaka tunna trådar 92,9 5 Rotinträngning Enstaka tunna trådar 100,8 5 Slut inspektion

7 7 (33) R5 Filmning från DNB Ingen spolning krävdes innan filmning. 9,0 5 Rotinträngning Enstaka tunna trådar 13,9 5 Rotinträngning Enstaka tunna trådar 15,8 5 Rotinträngning Enstaka tunna trådar 16,5 5 Rotinträngning Enstaka tunna trådar 17,8 5 Rotinträngning Enstaka tunna trådar 18,4 5 Rotinträngning Enstaka tunna trådar 19,6 5 Rotinträngning Enstaka tunna trådar 20,5 5 Rotinträngning Enstaka tunna trådar 22,4 5 Rotinträngning Enstaka tunna trådar Börjar 1 31,9 5 Rotinträngning Enstaka tunna trådar Slutar 1 33,2 5 Rotinträngning Enstaka tunna trådar Börjar 2 48,5 5 Rotinträngning Enstaka tunna trådar Slutar 2 50,8 5 Rotinträngning Enstaka tunna trådar Börjar 3 72,1 5 Rotinträngning Enstaka tunna trådar Slutar 3 76,7 5 Rotinträngning Enstaka tunna trådar 78,9 5 Rotinträngning R5-1 Enstaka tunna trådar Börjar 4 81,1 5 Rotinträngning Enstaka tunna trådar Slutar 4 85,0 5 Rotinträngning Enstaka tunna trådar 90,4 5 Rotinträngning Enstaka tunna trådar 107,1 5 Rotinträngning Enstaka tunna trådar 108,9 5 Rotinträngning Enstaka tunna trådar 109,9 5 Rotinträngning Enstaka tunna trådar 119,9 5 Rotinträngning Enstaka tunna trådar 120,7 5 Rotinträngning Enstaka tunna trådar 131,5 5 Slut inspektion

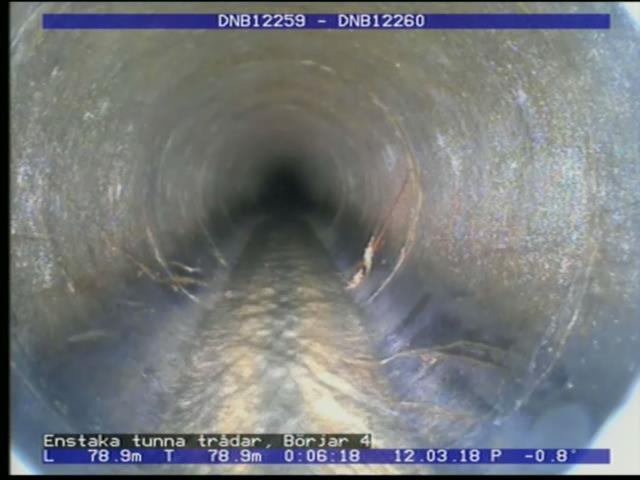

8 Figur R5 1. Inträngande rötter via rörfogar. 8 (33)

9 9 (33) R6 Filmning från DNB Ingen spolning krävdes innan filmning. 21,7 5 Rotinträngning Enstaka tunna trådar 29,1 5 Rotinträngning Enstaka tunna trådar 32,0 5 Rotinträngning Enstaka tunna trådar 33,1 5 Rotinträngning Enstaka tunna trådar 34,3 5 Rotinträngning Enstaka tunna trådar 39,0 5 Rotinträngning Enstaka tunna trådar 41,4 5 Rotinträngning Enstaka tunna trådar 43,1 5 Rotinträngning Enstaka tunna trådar 45,0 5 Rotinträngning Enstaka tunna trådar 52,8 5 Rotinträngning Enstaka tunna trådar 56,4 5 Rotinträngning Enstaka tunna trådar 58,9 5 Rotinträngning Enstaka tunna trådar 62,4 5 Rotinträngning Enstaka tunna trådar Börjar 1 69,2 5 Rotinträngning Enstaka tunna trådar Slutar 1 71,4 5 Rotinträngning Enstaka tunna trådar Rörlängd 73,2 5 Rotinträngning Enstaka tunna trådar 78,2 5 Rotinträngning Enstaka tunna trådar Börjar 2 83,0 5 Rotinträngning Enstaka tunna trådar Slutar 2 84,9 5 Rotinträngning Enstaka tunna trådar Börjar 3 87,7 5 Rotinträngning Enstaka tunna trådar Slutar 3 89,0 5 Rotinträngning Enstaka tunna trådar Börjar 4 91,9 5 Rotinträngning Enstaka tunna trådar Slutar 4 95,0 5 Rotinträngning Enstaka tunna trådar Börjar 5 101,4 5 Rotinträngning Enstaka tunna trådar Slutar 5 102,4 5 Slut inspektion

10 R7 Filmning från DNB12256A. Ingen spolning krävdes innan filmning. 1,2 5 Rotinträngning Enstaka tunna trådar 2,7 5 Rotinträngning Enstaka tunna trådar Börjar 1 22,9 5 Rotinträngning Enstaka tunna trådar Slutar 1 25,3 5 Rotinträngning Enstaka tunna trådar Börjar 2 32,7 5 Rotinträngning Enstaka tunna trådar Slutar 2 38,8 5 Rotinträngning Enstaka tunna trådar 40,2 5 Rotinträngning Enstaka tunna trådar 44,3 5 Rotinträngning Enstaka tunna trådar 52,5 5 Rotinträngning Enstaka tunna trådar Rörlängd 58,2 5 Rotinträngning Enstaka tunna trådar Börjar 3 60,3 5 Rotinträngning Enstaka tunna trådar Slutar 3 72,2 5 Rotinträngning Enstaka tunna trådar 86,8 5 Rotinträngning Enstaka tunna trådar 88,5 5 Rotinträngning Enstaka tunna trådar 97,6 5 Slut inspektion 10 (33) R8 Filmning från DNB Ingen spolning krävdes innan filmning.. 11,8 20 Rotinträngning Enstaka tunna trådar 13,9 20 Rotinträngning Enstaka tunna trådar 110,8 20 Slut inspektion

11 11 (33) R9 Filmning från DNB Ingen spolning krävdes innan filmning. 19,8 20 Inläckage R9-1 22,0 20 Anslutande 25,3 20 Anslutande 52,3 20 Inläckage R9-1 Position klockan 07 Inhuggning, Inträngande rör Position klockan 02 Inhuggning 62,2 20 Slut inspektion Figur R9 1. Inläckage i rörskarv samt inhuggning av anslutande

12 R10 Filmning från DNB1. Ingen spolning krävdes innan filmning. 15,1 5 Anslutande Position klockan 03 Inhuggning 28,3 5 Anslutande Position klockan 03 Inhuggning 42,5 5 Anslutande Position klockan 03 Inhuggning 47,9 5 Inläckage 49,9 5 Inläckage 55,2 5 Anslutande Position klockan 03 75,8 5 Rotinträngning Enstaka tunna trådar 84,0 5 Anslutande Position klockan 03 Inhuggning 85,1 5 Rotinträngning Enstaka tunna trådar 91,8 5 Rotinträngning Enstaka tunna trådar 12 (33) 100,4 5 Anslutande 100,4 5 Slut inspektion Position klockan 08 Prefabricerat grenrör

13 13 (33) R11 Filmning från DNB2. Ingen spolning krävdes innan filmning. 11,4 5 Rotinträngning Enstaka tunna trådar 21,2 5 Rotinträngning Enstaka tunna trådar 22,5 5 Rotinträngning Enstaka tunna trådar 35,3 5 Rotinträngning Enstaka tunna trådar 38,3 5 Rotinträngning Enstaka tunna trådar 39,5 5 Rotinträngning Enstaka tunna trådar 41,3 5 Rotinträngning Enstaka tunna trådar 46,2 5 Rotinträngning Enstaka tunna trådar 50,1 5 Rotinträngning Enstaka tunna trådar 59,4 5 Rotinträngning Enstaka tunna trådar 62,3 5 Rotinträngning Enstaka tunna trådar 87,8 5 Anslutande 89,2 5 Inläckage 90,3 5 Anslutande 98,9 5 Slut inspektion Position klockan 09 Inhuggning Position klockan 09 Inhuggning

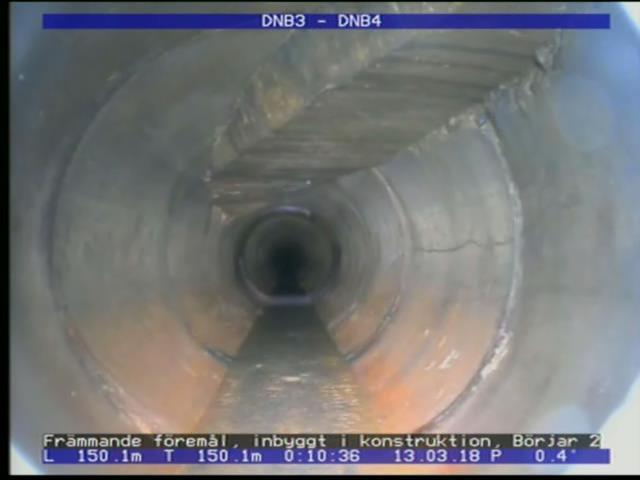

14 14 (33) R12 Filmning från DNB3. Ingen spolning krävdes innan filmning. 1,6 5 Främmande föremål R12-1 Inbyggt i konstruktion Börjar 1 4,2 5 Anslutande rör R12-2 Position klockan 07 Felaktig inhuggning under huvudens centrumlinje 4,8 5 Främmande föremål Inbyggt i konstruktion Slutar 1 37,6 5 Främmande föremål R12-3 Position klockan Rör eller kablar igenom en 57,0 10 Ytskada R12-4 Ytskada järn 87,0 5 Anslutande Position klockan 09 96,8 5 Främmande föremål R12-5 Position klockan Rör eller kablar igenom en 101,6 5 Lagning R12-6 Position klockan 12 Punktreparation 150,1 5 Främmande föremål R12-7 Inbyggt i konstruktion Börjar 2 153,3 5 Främmande föremål Inbyggt i konstruktion Slutar 2 155,1 5 Anslutande Position klockan ,1 5 Slut inspektion

15 15 (33) Figur Främmade konstruktion igenom röret. Figur Felaktig anslutning. Under huvudens centrumlinje samt i mot flödesriktning.

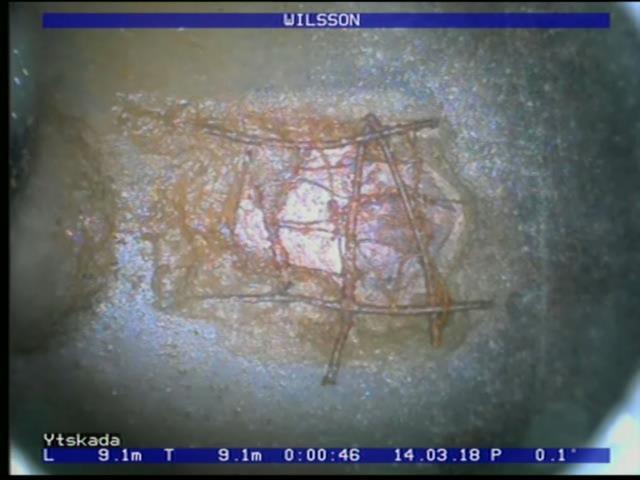

16 16 (33) Figur Främmande konstruktion igenom röret. Figur Ytskador, synlig armering.

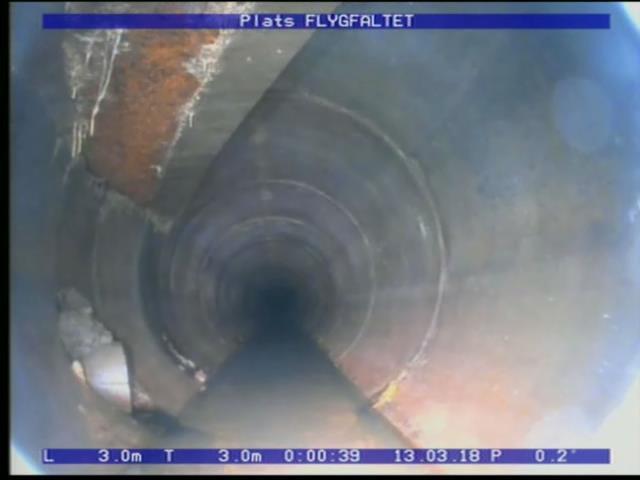

17 17 (33) Figur Främmande konstruktion igenom röret. Figur Punktreparation. Igensättning av gammal brunn.

18 18 (33) Figur Främmande konstruktion igenom röret. R13 Filmning från DNB5. Ingen spolning krävdes innan filmning. 2,9 5 Rotinträngning Enstaka tunna trådar 9,2 5 Ytskada, Lagning 46,2 5 Anslutande 61,3 5 Slut inspektion R13-1 Position klockan 04 Punktreparation Position klockan 03 Prefabricerat grenrör

19 19 (33) Figur Ytskada, synlig armering från punktreparation. R14 + R18 Första försöket att filma sträckan avbröts på grund av sediment. Efter spolning gjordes filmningen om. Nedan är redovisade anmärkningar från R18 vilket är filmning efter spolning. Filmning från DNB5. 33,3 5 Rotinträngning Enstaka tunna trådar 37,1 5 Slut inspektion

20 R15 Filmning från DNB12256A. Ingen spolning krävdes innan filmning. 4,3 10 Rotinträngning Enstaka tunna trådar 6,1 10 Rotinträngning Enstaka tunna trådar 7,2 10 Rotinträngning Enstaka tunna trådar Börjar 1 10,1 10 Rotinträngning Enstaka tunna trådar Slutar 1 26,0 10 Rotinträngning Enstaka tunna trådar 32,8 10 Rotinträngning Enstaka tunna trådar Börjar 2 35,6 10 Rotinträngning Enstaka tunna trådar Slutar 2 41,1 10 Anslutande R15-1 Position klockan 10 Inhuggning 43,5 10 Rotinträngning Enstaka tunna trådar Börjar 3 45,5 10 Rotinträngning Enstaka tunna trådar Slutar 3 48,4 10 Rotinträngning Enstaka tunna trådar 54,2 10 Rotinträngning Enstaka tunna trådar 58,2 10 Rotinträngning Enstaka tunna trådar 63,1 10 Rotinträngning Enstaka tunna trådar Börjar 4 65,2 10 Rotinträngning Enstaka tunna trådar Slutar 4 67,2 10 Rotinträngning Enstaka tunna trådar 69,2 10 Rotinträngning Enstaka tunna trådar 71,1 10 Rotinträngning Enstaka tunna trådar 79,0 10 Rotinträngning Enstaka tunna trådar 80,9 10 Inläckage 162,6 10 Ytskada R ,6 10 Sediment Position klockan 06 Grovt sediment 163,0 10 Inspektion avbruten Ser till DIN5330 Avstånd cirka 3,5 m 163,1 10 Ytskada R15-3 Flera rostiga synliga armeringar 20 (33)

21 21 (33) Figur Anslutande ar. Figur Ytskada, synlig rostig armering.

22 22 (33) Figur Flera ytskador, synliga rostiga armeringar. R16 Filmning från DNB Ingen spolning krävdes innan filmning. 0,7 10 Inläckage 5,3 10 Rotinträngning Enstaka tunna trådar 7,9 10 Rotinträngning Enstaka tunna trådar 12,9 10 Rotinträngning Enstaka tunna trådar 23,5 10 Rotinträngning Enstaka tunna trådar 31,6 10 Rotinträngning Enstaka tunna trådar 47,7 10 Rotinträngning Enstaka tunna trådar 52,7 10 Rotinträngning Enstaka tunna trådar 55,7 10 Rotinträngning Enstaka tunna trådar 73,0 10 Rotinträngning Enstaka tunna trådar 79,0 10 Rotinträngning Enstaka tunna trådar 91,3 10 Rotinträngning Enstaka tunna trådar 128,8 10 Rotinträngning Enstaka tunna trådar 136,0 10 Slut inspektion

23 23 (33) R17 Filmning från DNB Ingen spolning krävdes innan filmning. 5,4 10 Rotinträngning Enstaka tunna trådar 7,2 10 Rotinträngning Enstaka tunna trådar 13,8 10 Rotinträngning Enstaka tunna trådar 21,1 10 Rotinträngning Enstaka tunna trådar 26,9 10 Rotinträngning Enstaka tunna trådar 34,9 10 Rotinträngning Enstaka tunna trådar 39,3 10 Rotinträngning Enstaka tunna trådar 42,2 10 Rotinträngning Enstaka tunna trådar 48,5 10 Rotinträngning Enstaka tunna trådar 58,4 10 Rotinträngning Enstaka tunna trådar 65,0 10 Rotinträngning Enstaka tunna trådar 68,5 10 Rotinträngning Enstaka tunna trådar 71,7 10 Rotinträngning Enstaka tunna trådar 73,7 10 Rotinträngning Enstaka tunna trådar 77,8 10 Rotinträngning Enstaka tunna trådar 81,6 10 Rotinträngning Enstaka tunna trådar 83,4 10 Rotinträngning Enstaka tunna trådar 99,4 10 Rotinträngning Enstaka tunna trådar 101,4 10 Rotinträngning Enstaka tunna trådar 113,6 10 Rotinträngning Enstaka tunna trådar 116,9 10 Rotinträngning Enstaka tunna trådar 123,5 10 Rotinträngning Enstaka tunna trådar 146,4 10 Slut inspektion

24 24 (33) R19 Filmning från DNB6. Ingen spolning krävdes innan filmning. 11,3 5 Anslutande Position klockan 03 Prefabricerat grenrör 15,6 5 Anslutande Position klockan 09 Prefabricerat grenrör 77,1 5 Rotinträngning Enstaka tunna trådar 79,9 5 Slut inspektion R20 + R24 Avstånd för anmärkningar utgår från DNB Första försöket att filma sträckan avbröts på grund av sediment. Efter spolning kompletterades filmning. Nedan är sammanslagning av protokollen R20 och R24 då dessa är filmer från olika delar av ssträckan. 25,3 10 Rotinträngning Enstaka tunna trådar 27,1 10 Rotinträngning Enstaka tunna trådar 29,3 10 Rotinträngning Enstaka tunna trådar 87,2 10 Rotinträngning Enstaka tunna trådar 124,0 20 Rotinträngning Enstaka tunna trådar 126,1 20 Sediment Enstaka tunna trådar 132,1 10 Rotinträngning Enstaka tunna trådar 156,9 10 Rotinträngning Enstaka tunna trådar 161,3 10 Slut inspektion R21 Filmning från DNB7. Ingen spolning krävdes innan filmning. 22,0 10 Anslutande Position klockan 09 Prefabricerat grenrör 29,3 10 Anslutande Position klockan 03 Prefabricerat grenrör 92,7 5 Slut inspektion

25 25 (33) R22 Filmning från DNB8. Ingen spolning krävdes innan filmning. 4,0 5 Rotinträngning Enstaka tunna trådar 5,1 5 Anslutande 97,3 0 Anslutande 97,6 0 Slut inspektion 22-1 Position klockan 08 Inhuggning Position klockan 08 Inhuggning Figur Anslutande, kraftig sedimentbildning. R23 Filmning från DNB9. Ingen spolning krävdes innan filmning. 2,3 0 Slut inspektion Ledningen slutar. Ändpropp

26 R25 Filmning från DNB Vattennivån i en hålls ner via pumpning under filmningen varför fyllnadsgraden ej är representativ för normaltillstånd i en. Spolning krävdes 2,0 10 Rotinträngning Enstaka tunna trådar 17,7 10 Rotinträngning Enstaka tunna trådar 25,4 10 Rotinträngning Enstaka tunna trådar Börjar 1 28,4 10 Rotinträngning Enstaka tunna trådar Slutar 1 31,3 10 Rotinträngning Enstaka tunna trådar 37,1 10 Rotinträngning Enstaka tunna trådar Börjar 2 40,1 10 Rotinträngning Enstaka tunna trådar Slutar 2 44,3 10 Rotinträngning Enstaka tunna trådar 47,8 10 Rotinträngning Enstaka tunna trådar 59,1 10 Rotinträngning Enstaka tunna trådar Börjar 3 73,9 10 Rotinträngning Enstaka tunna trådar Slutar 3 92,8 10 Rotinträngning Enstaka tunna trådar 95,9 10 Rotinträngning Enstaka tunna trådar 108,3 10 Rotinträngning Enstaka tunna trådar 116,2 10 Rotinträngning Enstaka tunna trådar 130,4 10 Rotinträngning Enstaka tunna trådar Börjar 4 133,8 10 Rotinträngning Enstaka tunna trådar Slutar 4 135,6 10 Anslutande Position klockan 09 Prefabricerat grenrör 135,8 10 Anslutande Position klockan 03 Prefabricerat grenrör 136,2 10 Slut inspektion 26 (33)

27 R26 Filmning från DNB Vattennivån i en hålls ner via pumpning under filmningen varför fyllnadsgraden ej är representativ för normaltillstånd i en. Spolning krävdes 3,0 10 Rotinträngning Enstaka tunna trådar 5,2 10 Rotinträngning Enstaka tunna trådar 8,0 10 Rotinträngning Enstaka tunna trådar Rörlängd 20,3 10 Rotinträngning Enstaka tunna trådar 22,8 10 Rotinträngning Enstaka tunna trådar 29,5 10 Anslutande Position klockan 11 Inhuggning 29,6 10 Rotinträngning Enstaka tunna trådar 31,2 10 Rotinträngning Enstaka tunna trådar 31,3 10 Sediment 26-1 Grovt sediment Tegelstenar 32,5 10 Rotinträngning Enstaka tunna trådar 46,3 10 Rotinträngning Enstaka tunna trådar 50,4 10 Rotinträngning Enstaka tunna trådar 57,5 10 Rotinträngning Enstaka tunna trådar 65,9 10 Rotinträngning Enstaka tunna trådar 70,6 10 Rotinträngning Enstaka tunna trådar 86,8 10 Rotinträngning Enstaka tunna trådar 90,6 10 Rotinträngning Enstaka tunna trådar 141,5 10 Rotinträngning Enstaka tunna trådar 143,6 10 Rotinträngning Enstaka tunna trådar 27 (33) 165,7 10 Anslutande 165,7 10 Anslutande 165,7 10 Slut inspektion Position klockan 09 Prefabricerat grenrör Position klockan 03 Prefabricerat grenrör

28 Figur Främmande föremål, tegelstenar. 28 (33)

29 R27 Filmning från DNB Vattennivån i en hålls ner via pumpning under filmningen varför fyllnadsgraden ej är representativ för normaltillstånd i en. Spolning krävdes 1,7 10 Rotinträngning Enstaka tunna trådar 10,3 10 Rotinträngning Enstaka tunna trådar 34,5 10 Rotinträngning Enstaka tunna trådar 51,8 10 Rotinträngning Enstaka tunna trådar 59,0 10 Rotinträngning Enstaka tunna trådar 64,0 10 Rotinträngning Enstaka tunna trådar 67,1 10 Rotinträngning Enstaka tunna trådar 69,1 10 Rotinträngning Enstaka tunna trådar Rörlängd 76,2 10 Rotinträngning Enstaka tunna trådar 79,2 10 Rotinträngning Enstaka tunna trådar Börjar 1 81,4 10 Rotinträngning Enstaka tunna trådar Slutar 1 88,3 10 Rotinträngning Enstaka tunna trådar Rörlängd 106,3 10 Rotinträngning Enstaka tunna trådar 29 (33) 107,6 10 Anslutande 107,6 10 Anslutande 107,6 10 Slut inspektion Position klockan 09 Prefabricerat grenrör Position klockan 03 Prefabricerat grenrör

30 R28 Filmning från DNB Vattennivån i en hålls ner via pumpning under filmningen varför fyllnadsgraden ej är representativ för normaltillstånd i en. Spolning krävdes. 9,3 20 Rotinträngning Enstaka tunna trådar 18,2 20 Rotinträngning Enstaka tunna trådar 24,1 20 Rotinträngning Enstaka tunna trådar 26,9 20 Rotinträngning Enstaka tunna trådar 111,1 30 Rotinträngning Enstaka tunna trådar 125,1 30 Anslutande 125,1 30 Anslutande Position klockan 09 Prefabricerat grenrör Position klockan 03 Prefabricerat grenrör. Igensatt av sediment. 125,1 30 Dold brunn 28 1, 28-2 Position klockan 12 Brunn dold under mark 252,8 40 Slut inspektion 30 (33) Figur Anslutande ar och dold brunn.

31 Figur Dold brunn. 31 (33)

32 32 (33) 4. Slutsats En sammanställning av samtliga anmärkningar på de filmade sträckorna visar på 194 fall av rotinträngningar, 4 fall av ytskador, 7 fall av inläckage, 5 fall av främmande föremål, 2 punktreparationer samt 27 anslutande ar. 5 punkter med sediment fanns på sträckor som inte spolades innan filmning. Med det sagt behövdes spolning på de 800 meter av en som var närmast utloppet i Ljura bäck på grund av betydande sediment från det indämmande vattnet från bäcken. Teknisk livslängd på betongar varierar beroende på ens syfte. För en dagvattenförande som kulverten i fråga är ställs generellt sett inga krav på täthet och en kan hålla en lång tid släppte Svenskt vatten en studie vid namn Rörmaterial i svenska VA-ar egenskaper och livslängd. I rapporten har man tittat på livslängden på oarmerade betongrör från ett par tidsperioder. Rapporten säger att betongrör vars belastning överskrids kan förväntas hålla i 40. Under belastningsgränsen kan rören förväntas hålla i mellan år. Slutsaterna i studien är svåra att tillämpa för den här en då den främst har tittat på oarmerade betongrör med dimension , kulvertsystemet utgörs av armerade betongrör dimension En tumregel är ändå att betongar kan ha en förväntad livslängd på ungefär 100 år. Statusen på kulverten ser generellt sett ok ut med hänsyn tagen till kulvertens ålder. Vid filmningen bekräftades att det finns betydande sedimentationsproblem på ovan nämnda sträckor närmast utloppet vilket över tiden kan begränsa flödet som kulverten klarar. Mycket av sedimentet har nu tagits bort men en långsiktig skötsel av sträckan bör säkras för att undvika framtida problem. Filmningen av den anslutande en visar på sämre ar där särskilt sträcka R12 som verkar passera under landningsbanan är kraftigt påverkad i sitt tvärsnitt av flera betongkonstruktioner som skär igenom en på olika platser. Det går inte att säga något om hur stor risken är för rörbrott eller rörkollaps till följd detta. Frågan kan vara lämplig att utreda vidare, särskilt med tanke på att ssträckan ligger under landningsbanan. Rapporten har sammanställt för dokumentationssyfte, ursprungligt dokumentationsmaterial och de faktiska filmerna finns förvarade hos Norrköping Vatten och Avfall.

33 33 (33) 5. Bilagor Bilaga 1. Översikt filmade sträckor Norrköping Airport
