2 Adress: Nacka Inspektionsutlåtande / Beställare: SNIDARE ARKITEKTER AB Arbetsbeskrivning / Syfte: Tv-inspektion av avloppsledningar pga att boende haft stopp i ledningen ett flertal gånger under senare tid. Slutsats: Vi kom till platsen för att utföra en filmning av avloppsrören som ligger i plattan, detta är en enplansvilla. Boende har en utgående renslucka som vi har spolat ledningarna ifrån och utfört tv-inspektion, vi har även filmat från det stora badrummet och upptäckt att det finns misstänkta skador på ledningen. Dem ledningarna som har misstänkta skador är film 3&4 som man kan se på ritningen som finns i "mappen" ritningar. På ritningen har vi lagt in ett moln och där misstänker vi att skadan finns på ledningen. Film 3 observation 3,4,5 kan man se misstänkta sprickor samt en massa främmande föremål i ledningen som vi misstänker är stenar. Film 4 observation 8 kan man också se att det finns främmande föremål i ledningen. Detta som finns i ledningen kan orsaka stora driftstörningar i framtiden. Det finns även en del påbyggnader i ledningen som också kan orsaka driftstörningar och detta kan man se på film 2 observation 4&5. Se filmer för en sammanställning av grad 2-4. Auktoriserad filmare: Alexander Tyreskog,, Arbetsrapport: Str 1 / Nacka: #2 Avstånd: 0.92 m. Grad: 2 Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan Str 2 / Nacka: #4 Avstånd: 2.92 m. Grad: 3 Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan #5 Avstånd: 3.78 m. Grad: 3 Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan Str 3 / Nacka: #3 Avstånd: 1.36 m. Grad: 4 Sprickor 4. Öppen spricka, klockan 09, längsgående. #4 Avstånd: 1.39 m. Grad: 4 Sprickor 4. Öppen spricka, klockan 08-11, längsgående. #5 Avstånd: 1.70 m. Grad: 4 Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. Str 4 / Nacka: #8 Avstånd: 4.96 m. Grad: 4 Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. / Sten Ansamling // Sida 2

3 Projektinformation / Beställare SNIDARE ARKITEKTER AB Daniel Snidare Avdelning: Box: Gatuadress: Björns Trädgårdsgränd 1 Ort, Postnr: Stockholm Telefon: Fax: Mobil: E-post: daniel@snidare.se Utförare Alexander Tyreskog Avdelning: Rörteknik Box: - Gatuadress: Fyrverkarbacken 20 Ort, Postnr: Stockholm Telefon: Fax: - Mobil: E-post: Alexander.Tyreskog@roranalys.se // Sida 3

4 Klassifikationshistorik / 1: Observation som inte bedöms innebära risk för driftstörning eller följdskada. 2: Observation som inte bedöms innebära omedelbar risk för driftstörning eller följdskada, men som bör bevakas. 3: Observation som bedöms innebära risk för driftstörning eller följdskada. 4: Observation bedöms innebära omedelbar risk för driftstörning eller följdskada. // Sida 4

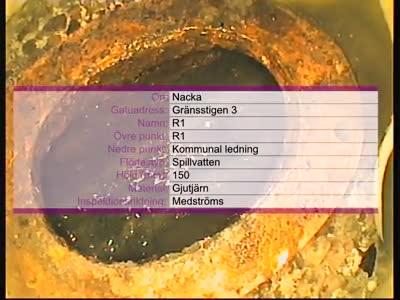

5 Sträcka 1 / Väder: Inspektör: Nr.: Projekt nr.: 12:13:00 Alexander Tyreskog 1 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: R1 Slutpunkt: Kommunalledning Inspektionsriktning: Medströms Adress: Ort: Nacka Berörda lokaler: Sträck. längd: 8.95 m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: Cirkulär 150 Material: Gjutjärn S R1 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 1_1_A 0.92 m PBG [2] Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan _2_A 2.30 m GR Grenrör, klockan 03. / Pluggad 1_3_A 3.10 m MF Materialförändring till, pe. 1_4_A 6.35 m RB Rensbrunn. 1_5_A 8.95 m AAL Anslutning på annan ledning. 1_6_A 8.95 m ALM Inspektion slutar. 1_7_A E Kommunalledning // Sida 5

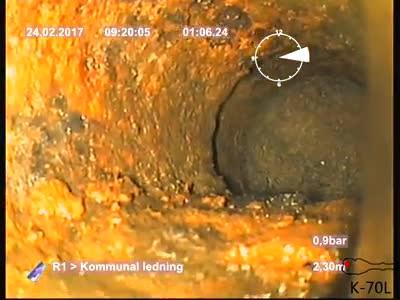

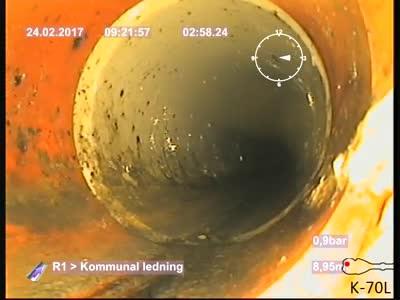

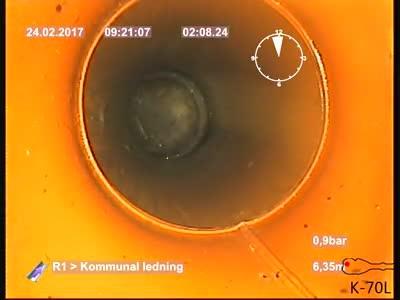

6 Sträcka 1, Bilagor / Bildnamn: 1_1_A, Videotid: 1;18553s Inspektion börjar. Bildnamn: 1_2_A, Videotid: 29;18553s Påbyggnad 2. Reduktion av rörets tvärsnittsarea som är från 5% och upp till 15%, klockan Bildnamn: 1_3_A, Videotid: 67;18553s Grenrör, klockan 03. Bildnamn: 1_4_A, Videotid: 87;18553s Materialförändring till, pe. // Sida 6

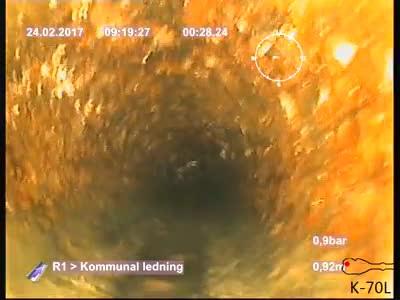

7 Sträcka 1, Bilagor / Bildnamn: 1_5_A, Videotid: 129;18553s Rensbrunn. Bildnamn: 1_6_A, Videotid: 179;18553s Anslutning på annan ledning. Bildnamn: 1_7_A, Videotid: 190;18553s Inspektion slutar. // Sida 7

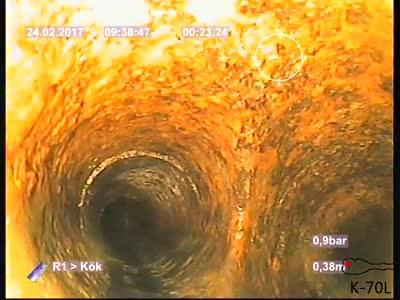

8 Sträcka 2 / Väder: Inspektör: Nr.: Projekt nr.: 12:14:00 Alexander Tyreskog 2 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: R1 Slutpunkt: Kök Inspektionsriktning: Motströms Adress: Ort: Nacka Berörda lokaler: Sträck. längd: 8.45 m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: Cirkulär 150 Material: Gjutjärn S R1 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 2_1_A 0.38 m GR Grenrör, klockan 09. 2_2_A 0.57 m DF Dimensionsförändring till 110 mm. 2_3_A 2.92 m PBG [3] Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan _4_A 3.78 m PBG [3] Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan _5_A 4.44 m GR Grenrör, klockan 09. / Pluggad 2_6_A 8.21 m GR Grenrör, klockan 09. 2_7_A 8.37 m DF Dimensionsförändring till 75 mm. 2_8_A 8.45 m ALM Inspektion slutar. 2_9_A E Kök // Sida 8

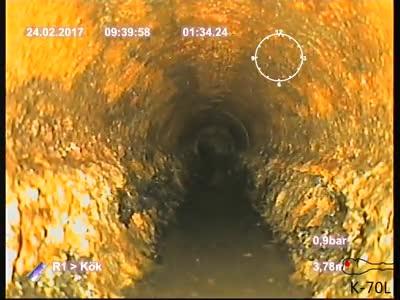

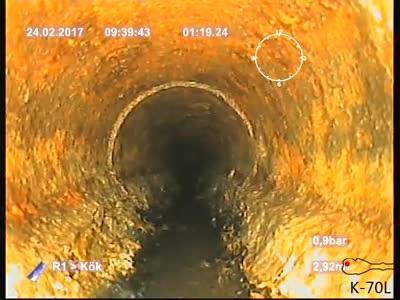

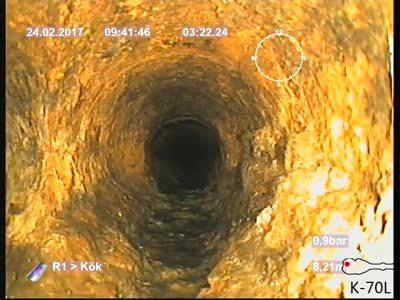

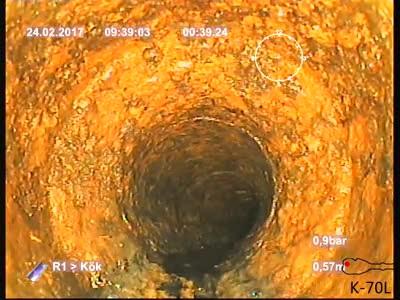

9 Sträcka 2, Bilagor / Bildnamn: 2_1_A, Videotid: 3;18554s Inspektion börjar. Bildnamn: 2_2_A, Videotid: 24;18554s Grenrör, klockan 09. Bildnamn: 2_3_A, Videotid: 40;18554s Dimensionsförändring till 110 mm. Bildnamn: 2_4_A, Videotid: 80;18554s Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan // Sida 9

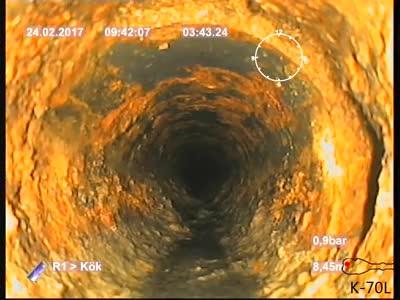

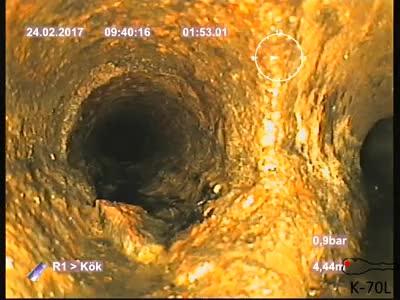

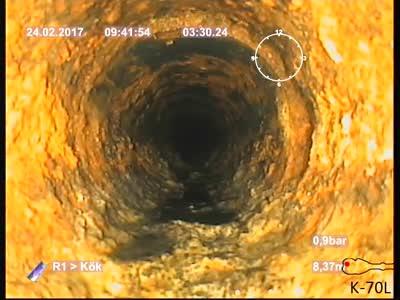

10 Sträcka 2, Bilagor / Bildnamn: 2_5_A, Videotid: 95;18554s Påbyggnad 3. Reduktion av rörets tvärsnittsarea som är från 15% och upp till 30%, klockan Bildnamn: 2_6_A, Videotid: 113;18554s Grenrör, klockan 09. Bildnamn: 2_7_A, Videotid: 192;18554s Grenrör, klockan 09. Bildnamn: 2_8_A, Videotid: 211;18554s Dimensionsförändring till 75 mm. // Sida 10

11 Sträcka 2, Bilagor / Bildnamn: 2_9_A, Videotid: 224;18554s Inspektion slutar. // Sida 11

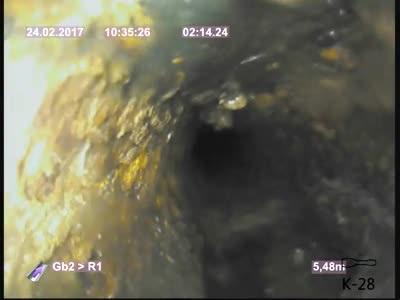

12 Sträcka 3 / Väder: Inspektör: Nr.: Projekt nr.: 12:15:00 Alexander Tyreskog 3 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: GB2 Slutpunkt: R1 Inspektionsriktning: Medströms Adress: Ort: Nacka Berörda lokaler: Sträck. längd: m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: Cirkulär 110 Material: Gjutjärn S GB2 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 3_1_A 0.65 m AG Avgrening. / Avgrening till huvudstråk som är GB2 3_2_A 1.36 m SPR [4] Sprickor 4. Öppen spricka, klockan 09, längsgående. 3_3_A 1.39 m SPR [4] Sprickor 4. Öppen spricka, klockan 08-11, längsgående. 3_4_A 1.70 m FRF [4] Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. 3_5_A 5.06 m GR Grenrör, klockan 04. / Pr 3_6_A 5.48 m REN Renslucka, klockan 05. 3_7_A m GR Grenrör, klockan 06. / Sep wc 3_8_A m ALM Inspektion slutar. 3_9_A E R1 // Sida 12

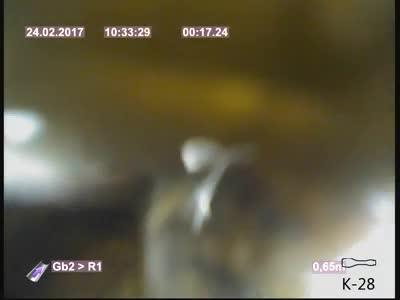

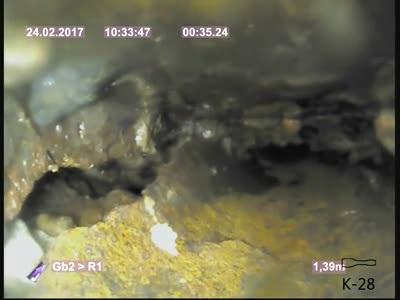

13 Sträcka 3, Bilagor / Bildnamn: 3_1_A, Videotid: 7;18555s Inspektion börjar. Bildnamn: 3_2_A, Videotid: 18;18555s Avgrening. Bildnamn: 3_3_A, Videotid: 31;18555s Sprickor 4. Öppen spricka, klockan 09, längsgående. Bildnamn: 3_4_A, Videotid: 36;18555s Sprickor 4. Öppen spricka, klockan 08-11, längsgående. // Sida 13

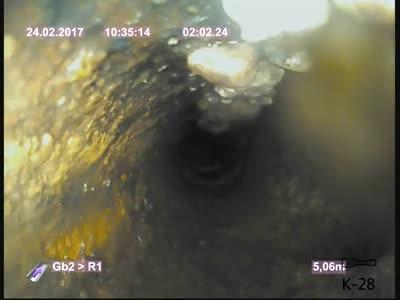

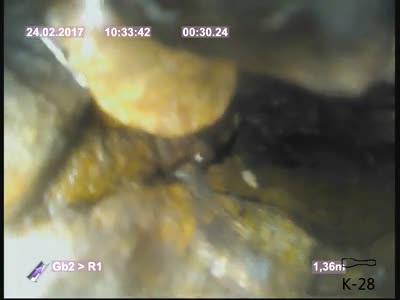

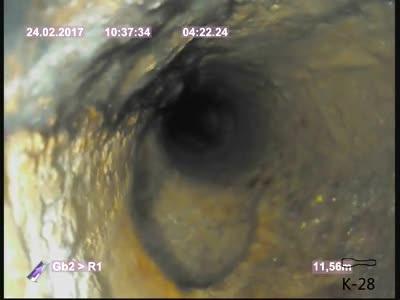

14 Sträcka 3, Bilagor / Bildnamn: 3_5_A, Videotid: 53;18555s Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. Bildnamn: 3_6_A, Videotid: 123;18555s Grenrör, klockan 04. Bildnamn: 3_7_A, Videotid: 135;18555s Renslucka, klockan 05. Bildnamn: 3_8_A, Videotid: 263;18555s Grenrör, klockan 06. // Sida 14

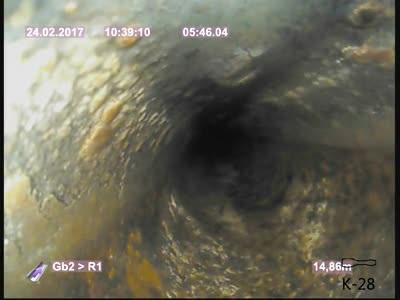

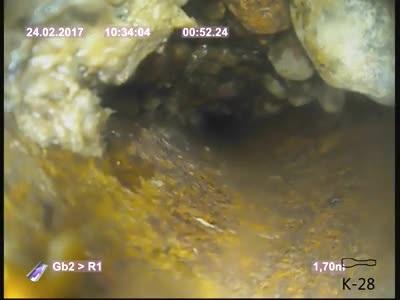

15 Sträcka 3, Bilagor / Bildnamn: 3_9_A, Videotid: 346;18555s Inspektion slutar. // Sida 15

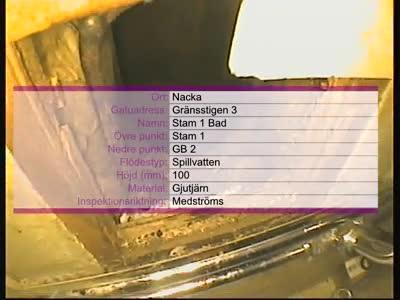

16 Sträcka 4 / Väder: Inspektör: Nr.: Projekt nr.: 12:16:00 Alexander Tyreskog 4 Lagringsmedia: Medianamn: Ritnings nr.: Bedömn. grund: T25:2012 Rensning: Spolning: Startpunkt: Stam 1 Slutpunkt: GB 2 Inspektionsriktning: Medströms Adress: Ort: Nacka Berörda lokaler: Sträck. längd: 4.96 m. Flödestyp: Spillvatten Besiktningstyp: Rördimension: Cirkulär 110 Material: Gjutjärn S Stam 1 Kod: Observation: Bildnamn: 0.00 m ALM Inspektion börjar. 4_1_A 1.04 m RB Rensbrunn. / Pluggad Rensbrunn 4_2_A 1.93 m GR Grenrör, klockan 03. 4_3_A 3.36 m GR Grenrör, klockan 09. 4_4_A 3.71 m GR Grenrör, klockan 03. / PR 4_5_A 4.30 m GR Grenrör, klockan 11. 4_6_A 4.96 m AAL Anslutning på annan ledning. / Ansluter på GB2 4_7_A 4.96 m FRF [4] Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. / Sten Ansamling 4_8_A 4.96 m ALM Inspektion slutar. 4_9_A E GB 2 // Sida 16

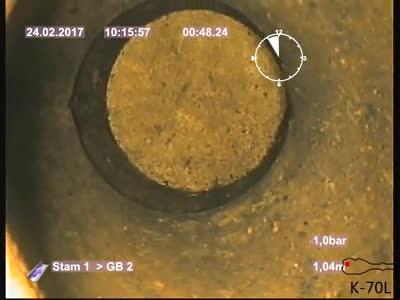

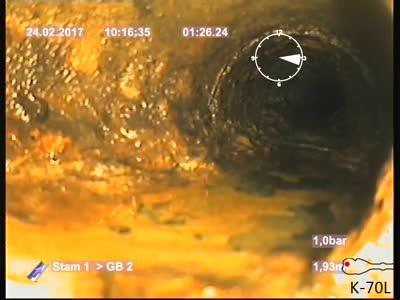

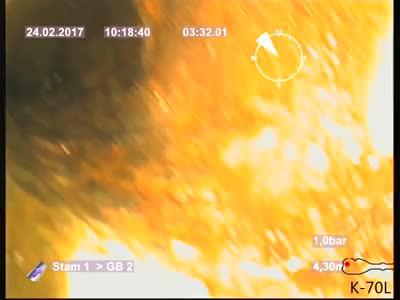

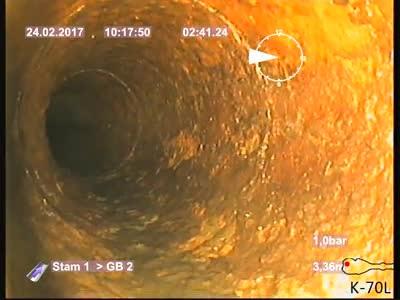

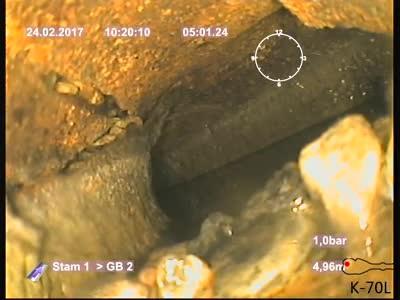

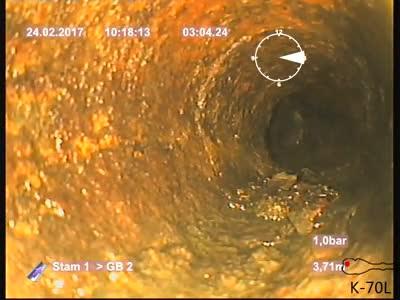

17 Sträcka 4, Bilagor / Bildnamn: 4_1_A, Videotid: 2;18556s Inspektion börjar. Bildnamn: 4_2_A, Videotid: 49;18556;1s Rensbrunn. Bildnamn: 4_3_A, Videotid: 87;18556s Grenrör, klockan 03. Bildnamn: 4_4_A, Videotid: 162;18556s Grenrör, klockan 09. // Sida 17

18 Sträcka 4, Bilagor / Bildnamn: 4_5_A, Videotid: 185;18556s Grenrör, klockan 03. Bildnamn: 4_6_A, Videotid: 212;18556s Grenrör, klockan 11. Bildnamn: 4_7_A, Videotid: 285;18556s Anslutning på annan ledning. Bildnamn: 4_8_A, Videotid: 285;18556s Främmande föremål 4. Reduktion av rörets tvärsnittsarea som är från 30 % eller större. // Sida 18
