1 Hjälpinstrument Om man misstänker en vattenläcka så finns det olika instrument man kan använda sig av för att lokalisera läckan. Man kan dela in läcksökning i två grupper: Övergripande läckagekontroll Finlokalisering av läckor Övergripande läckagekontrollinnebär, som hörs på ordet, att man i övergripande drag försöker ringa in det område där läckan kan tänkas vara. Man undersöker ett område i taget och sökningen görs vanligtvis nattetid då konsumenternas förbrukning är som lägst. Förr använde man sig av en metod där ventiler stängdes och sen mättes vattenåtgången i vattentornet. Idag har de flesta nätägarna fasta flödesmätare som kan ge signal om flödet, utan att innebära krångligt arbete för personalen eller störning för abonnenten. Finlokaliseringav läckor innebär att man försöker precisera mer exakt var läckan är. Vatten som läcker ur en ledning ger ifrån sig ett ljud och genom att lokalisera detta ljud så kan man lokalisera läckan. En tumregel är att ju hårdare material i röret desto lättare är det att lokalisera ljudet och ju mjukare material desto svårare är det att lokalisera ljudet. Till sin hjälphar man olika instrument

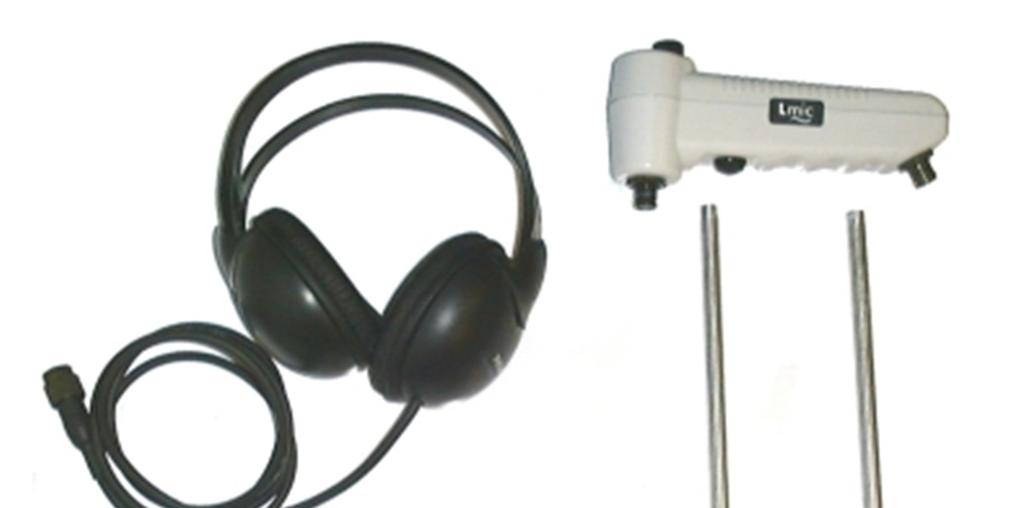

2 Hjälpinstrument Marklyssnare Med en marklyssnare så använder man sig av hörlurar, mikrofoner och en karta. Man lyssnar helt enkelt ovan mark i hörlurarna efter vattenljudet i marken samtidigt som man använder en displaykarta för att lokalisera platsen för vattenläckan. Mikrofonen som används är väldigt känslig, vilket behövs för att höra de svaga läckljuden i marken. Lyssningsstavar Med hjälp av lyssningsstavar lyssnar man på ventiler i en ledning. Ljudet från dessa ventiler hjälper oss att ytterligare lokalisera läckan. Digital korrelator När man lokaliserat den sträcka där läckan finns är det läge att använda en korrelator. Det är som en dator som lokaliserar läckan mer exakt. Den används genom att man sätter ner två mikrofoner, en på var sida om den misstänkta läckan. När läckljudennår mikrofonerna skickas ljuden vidare till en mottagarenhet. I den enheten matas information in angående rörmaterial, ledningslängd mellan mikrofonerna, ledningens dimension och typ av ledning. Med hjälp av denna information kan mottagarenheten räkna ut läckans position, ofta med decimeterprecision. För att få rätt lokalisationär det dock av yttersta vikt att de inmatade värdena är de rätta. För att ytterligare säkerställa rätt precision innan schaktning på börjas kan man använda en marklyssnare. Loggersystem Ett loggersystembestår av en centralenhet, s k patroller, och ett antal loggar. Loggarna placeras ut i ledningsnätet och får sitta minst över natten men helst längre än så. De är utrustade med batteri för att räcka i 5 års tid. När man sedan passerar dessa loggar i sin bil med patrollernså flyttas information från loggarna via radiovågor till patrollern. Utifrån ljudet som analyserats kan operatören bedöma om det förekommer någon läcka och i så fall inom vilket område. Slutlig precision av läckningspunkten sker sedan med exempelvis korrelatoreller marklyssnare

3 Hjälpinstrument Täthetsprovning Här används två seriekopplade Muni-bollar med ca 5 meters avstånd. Man provtrycker då först denna sträcka, visar den då sig vara tät drar man båda propparna vidare och provtrycker nästa 5 meter. Hittar man en läcka kan man med hjälp av propparna mäta sig fram till läckan. Denna metod förutsätter att man kan dra propparna fram och tillbaka med hjälp av linor i båda ändarna. Provning med vattentryck är att föredra om man jämför med luft ur säkerhetssynpunkt, däremot tar det längre tid att utföra jämfört med luft. Dessutom är luft att föredra under vintertid eftersom vatten lätt fryser

4 Täthetsprovning Täthetsprovning skall ske på markförlagd ledning eller övertäckt dagledning. Påfyllning av vatten sker med handpump vid den 3:e & 5:e timmen, varpå den påfyllda volymen mäts. Täthetsprovningen skall ske med vatten av dricksvattenkvalité. Precisionsmanometer skall användas med högsta upplösning på 0,1 bar. Har ledningen varit utsatt för tryck över täthetsprovningens tryck innan provtryckningen så skall ledningen först vila i ett (1) dygn. Innan provtryckning måste ledningen initialbelastas under 12 timmar. Provtrycket skall vara 1,3 x PN

5

6

7

8

9

10

11

12

13

14 Renspigg Rörledningar som används till transport av vatten, avlopp, gaser, kemikalier mm har behov av rengöring. Mjukare avsedd för dricksvattenledningar Avfall mm som blir liggande i ledningen innebär en betydande strypning av ledningens kapacitet vilket medför ökade kostnader. Dessa problem löser man ofta med rörpiggar. Piggarna är tillverkade av Polyurethanskum av olika densitet täckta med Polyurethan gummi. Piggar av Polyurethanhar den fördelen att de lätt passerar ventiler, korta böjar och olika ledningsdimensioner. Fasta avsändaroch mottagningsstationer kan installeras där piggarna används kontinuerligt. Hårdare & med stålpiggar avsedd för avskrapning av fasta beläggningar

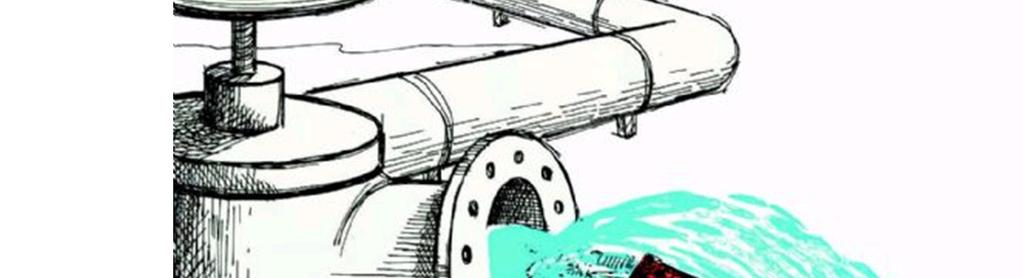

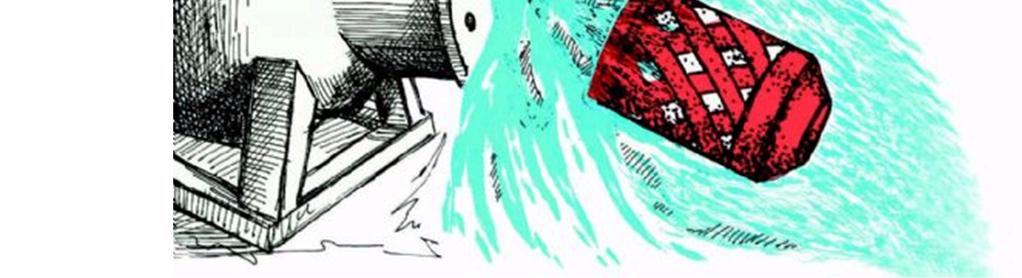

15 Renspigg

16

17

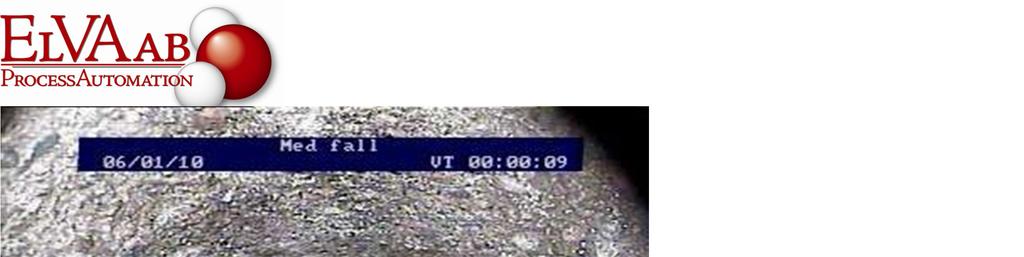

18

19

20

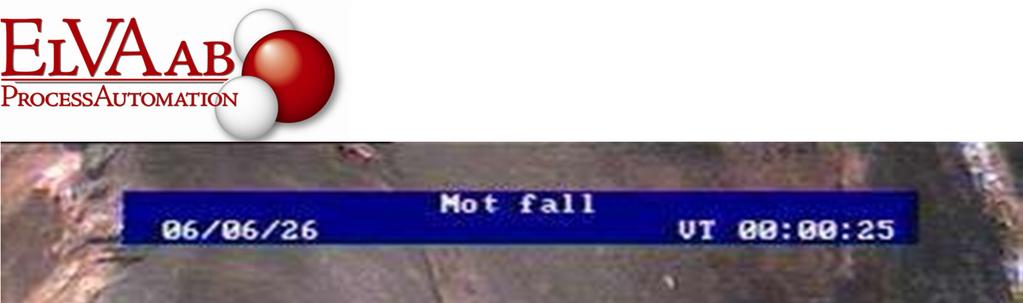

21

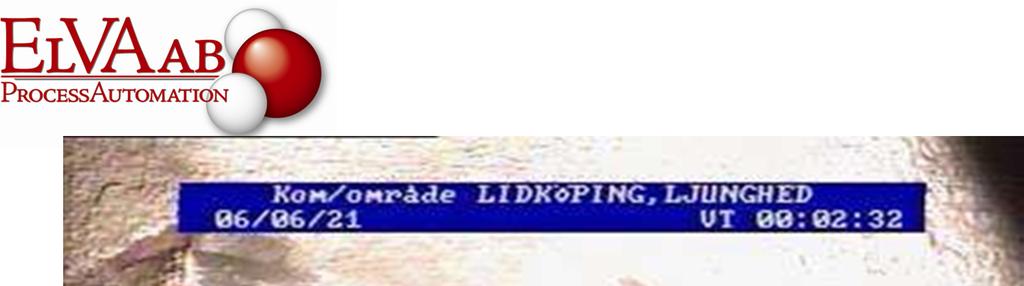

22

23

24

25

26
