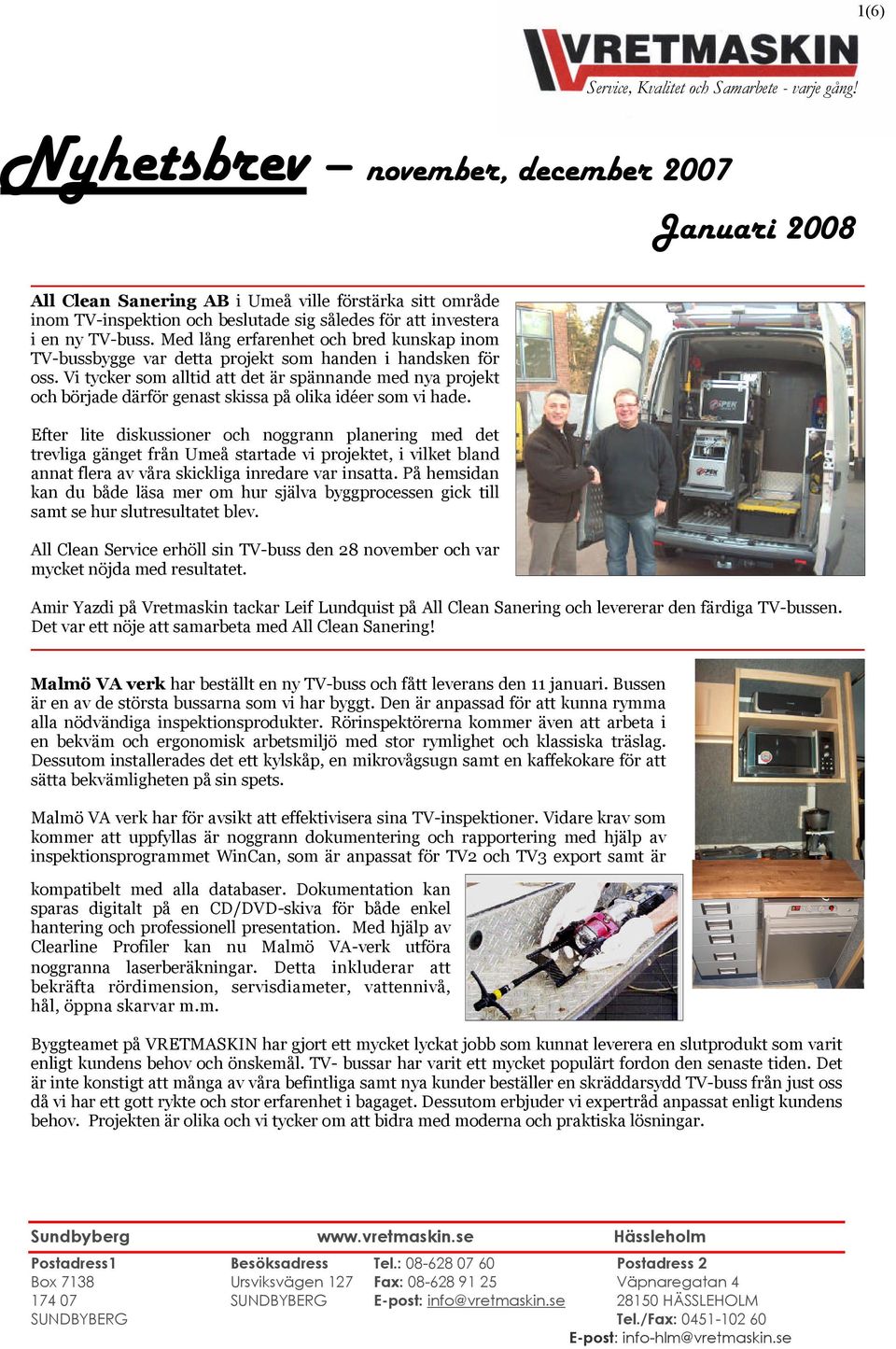

1 1(6) Nyhetsbrev november, december 2007 Januari 2008 All Clean Sanering AB i Umeå ville förstärka sitt område inom TV-inspektion beslutade sig således för att investera i en ny TV-buss. Med lång erfarenhet bred kunskap inom TV-bussbygge var detta projekt som handen i handsken för oss. Vi tycker som alltid att det är spännande med nya projekt började därför genast skissa på olika idéer som vi hade. Efter lite diskussioner noggrann planering med det trevliga gänget från Umeå startade vi projektet, i vilket bland annat flera av våra skickliga inredare var insatta. På hemsidan kan du både läsa mer om hur själva byggprocessen gick till samt se hur slutresultatet blev. All Clean Service erhöll sin TV-buss den 28 november var mycket nöjda med resultatet. Amir Yazdi på Vretmaskin tackar Leif Lundquist på All Clean Sanering levererar den färdiga TV-bussen. Det var ett nöje att samarbeta med All Clean Sanering! Malmö VA verk har beställt en ny TV-buss fått leverans den 11 januari. Bussen är en av de största bussarna som vi har byggt. Den är anpassad för att kunna rymma alla nödvändiga inspektionsprodukter. Rörinspektörerna kommer även att arbeta i en bekväm ergonomisk arbetsmiljö med stor rymlighet klassiska träslag. Dessutom installerades det ett kylskåp, en mikrovågsugn samt en kaffekokare för att sätta bekvämligheten på sin spets. Malmö VA verk har för avsikt att effektivisera sina TV-inspektioner. Vidare krav som kommer att uppfyllas är noggrann dokumentering rapportering med hjälp av inspektionsprogrammet WinCan, som är anpassat för TV2 TV3 export samt är kompatibelt med alla databaser. Dokumentation kan sparas digitalt på en CD/DVD-skiva för både enkel hantering professionell presentation. Med hjälp av Clearline Profiler kan nu Malmö VA-verk utföra noggranna laserberäkningar. Detta inkluderar att bekräfta rördimension, servisdiameter, vattennivå, hål, öppna skarvar m.m. Byggteamet på VRETMASKIN har gjort ett mycket lyckat jobb som kunnat leverera en slutprodukt som varit enligt kundens behov önskemål. TV- bussar har varit ett mycket populärt fordon den senaste tiden. Det är inte konstigt att många av våra befintliga samt nya kunder beställer en skräddarsydd TV-buss från just oss då vi har ett gott rykte stor erfarenhet i bagaget. Dessutom erbjuder vi expertråd anpassat enligt kundens behov. Projekten är olika vi tycker om att bidra med moderna praktiska lösningar.

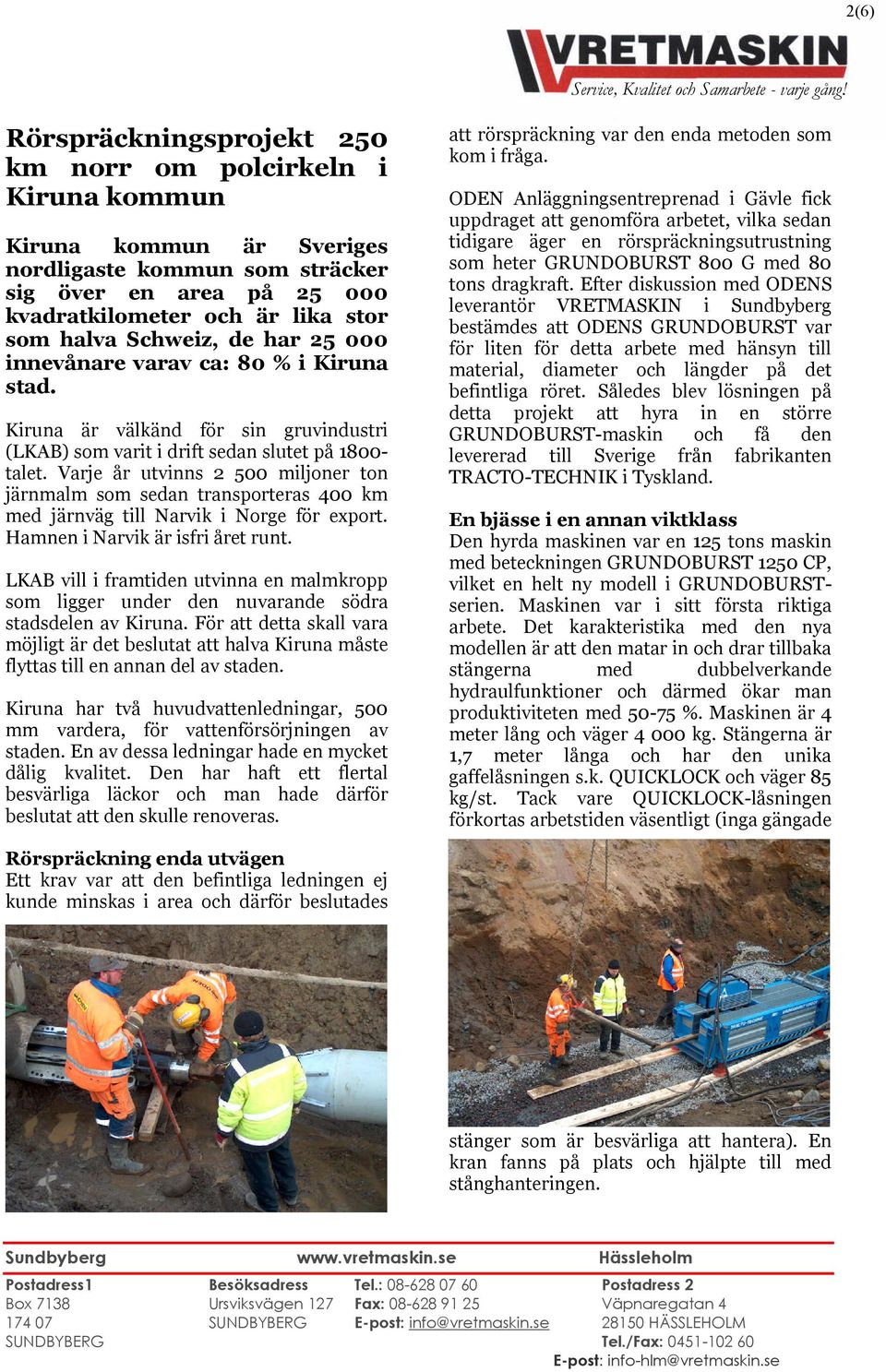

2 2(6) Rörspräckningsprojekt 250 km norr om polcirkeln i Kiruna kommun Kiruna kommun är Sveriges nordligaste kommun som sträcker sig över en area på kvadratkilometer är lika stor som halva Schweiz, de har innevånare varav ca: 80 % i Kiruna stad. Kiruna är välkänd för sin gruvindustri (LKAB) som varit i drift sedan slutet på 1800talet. Varje år utvinns miljoner ton järnmalm som sedan transporteras 400 km med järnväg till Narvik i Norge för export. Hamnen i Narvik är isfri året runt. LKAB vill i framtiden utvinna en malmkropp som ligger under den nuvarande södra stadsdelen av Kiruna. För att detta skall vara möjligt är det beslutat att halva Kiruna måste flyttas till en annan del av staden. Kiruna har två huvudvattenledningar, 500 mm vardera, för vattenförsörjningen av staden. En av dessa ledningar hade en mycket dålig kvalitet. Den har haft ett flertal besvärliga läckor man hade därför beslutat att den skulle renoveras. att rörspräckning var den enda metoden som kom i fråga. ODEN Anläggningsentreprenad i Gävle fick uppdraget att genomföra arbetet, vilka sedan tidigare äger en rörspräckningsutrustning som heter GRUNDOBURST 800 G med 80 tons dragkraft. Efter diskussion med ODENS leverantör VRETMASKIN i bestämdes att ODENS GRUNDOBURST var för liten för detta arbete med hänsyn till material, diameter längder på det befintliga röret. Således blev lösningen på detta projekt att hyra in en större GRUNDOBURST-maskin få den levererad till Sverige från fabrikanten TRACTO-TECHNIK i Tyskland. En bjässe i en annan viktklass Den hyrda maskinen var en 125 tons maskin med beteckningen GRUNDOBURST 1250 CP, vilket en helt ny modell i GRUNDOBURSTserien. Maskinen var i sitt första riktiga arbete. Det karakteristika med den nya modellen är att den matar in drar tillbaka stängerna med dubbelverkande hydraulfunktioner därmed ökar man produktiviteten med %. Maskinen är 4 meter lång väger kg. Stängerna är 1,7 meter långa har den unika gaffelåsningen s.k. QUICKLOCK väger 85 kg/st. Tack vare QUICKLOCK-låsningen förkortas arbetstiden väsentligt (inga gängade Rörspräckning enda utvägen Ett krav var att den befintliga ledningen ej kunde minskas i area därför beslutades stänger som är besvärliga att hantera). En kran fanns på plats hjälpte till med stånghanteringen.

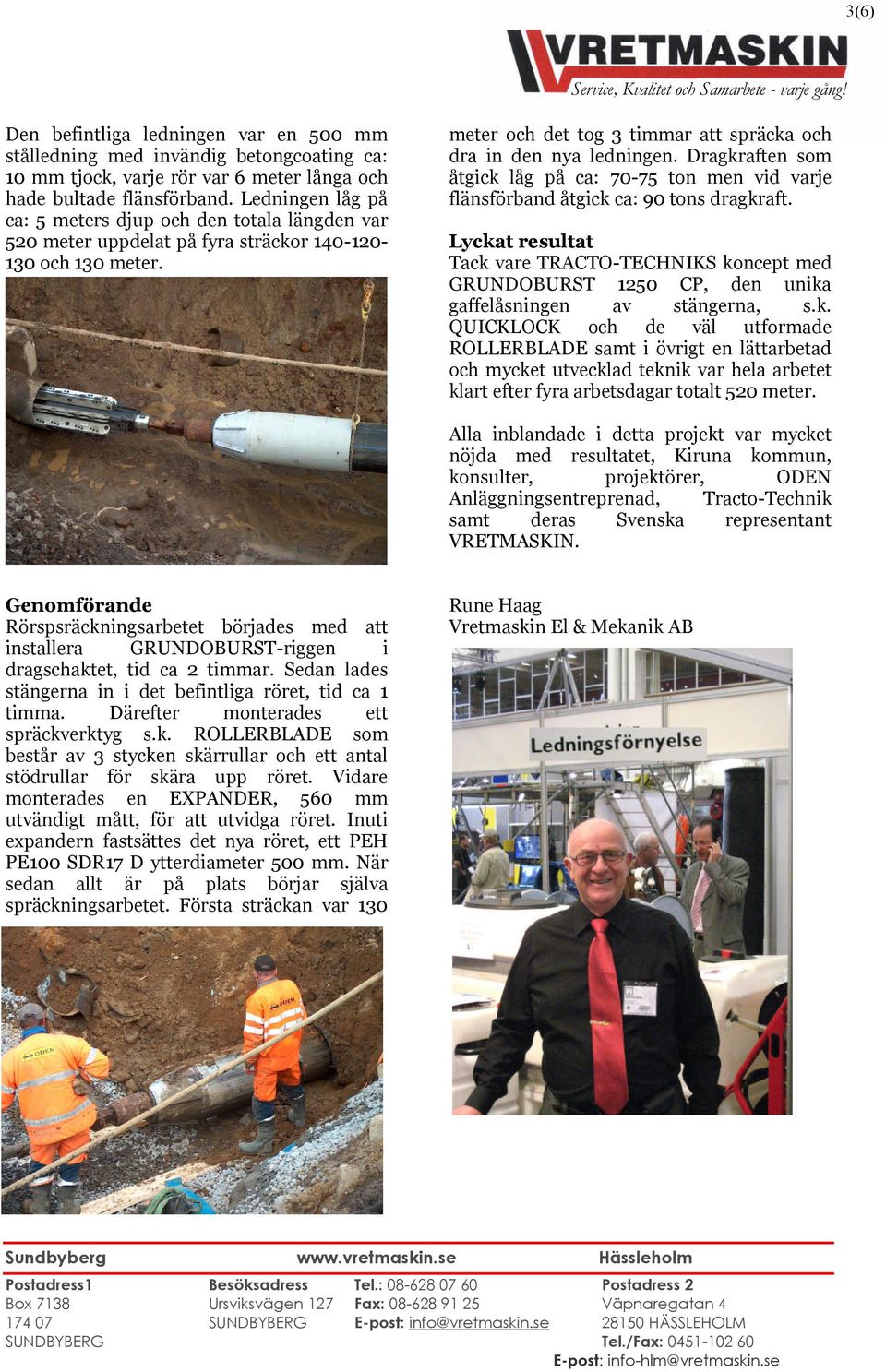

3 3(6) Den befintliga ledningen var en 500 mm stålledning med invändig betongcoating ca: 10 mm tjock, varje rör var 6 meter långa hade bultade flänsförband. Ledningen låg på ca: 5 meters djup den totala längden var 520 meter uppdelat på fyra sträckor meter. meter det tog 3 timmar att spräcka dra in den nya ledningen. Dragkraften som åtgick låg på ca: ton men vid varje flänsförband åtgick ca: 90 tons dragkraft. Lyckat resultat Tack vare TRACTO-TECHNIKS koncept med GRUNDOBURST 1250 CP, den unika gaffelåsningen av stängerna, s.k. QUICKLOCK de väl utformade ROLLERBLADE samt i övrigt en lättarbetad mycket utvecklad teknik var hela arbetet klart efter fyra arbetsdagar totalt 520 meter. Alla inblandade i detta projekt var mycket nöjda med resultatet, Kiruna kommun, konsulter, projektörer, ODEN Anläggningsentreprenad, Tracto-Technik samt deras Svenska representant VRETMASKIN. Genomförande Rörspsräckningsarbetet börjades med att installera GRUNDOBURST-riggen i dragschaktet, tid ca 2 timmar. Sedan lades stängerna in i det befintliga röret, tid ca 1 timma. Därefter monterades ett spräckverktyg s.k. ROLLERBLADE som består av 3 stycken skärrullar ett antal stödrullar för skära upp röret. Vidare monterades en EXPANDER, 560 mm utvändigt mått, för att utvidga röret. Inuti expandern fastsättes det nya röret, ett PEH PE100 SDR17 D ytterdiameter 500 mm. När sedan allt är på plats börjar själva spräckningsarbetet. Första sträckan var 130 Rune Haag Vretmaskin El & Mekanik AB

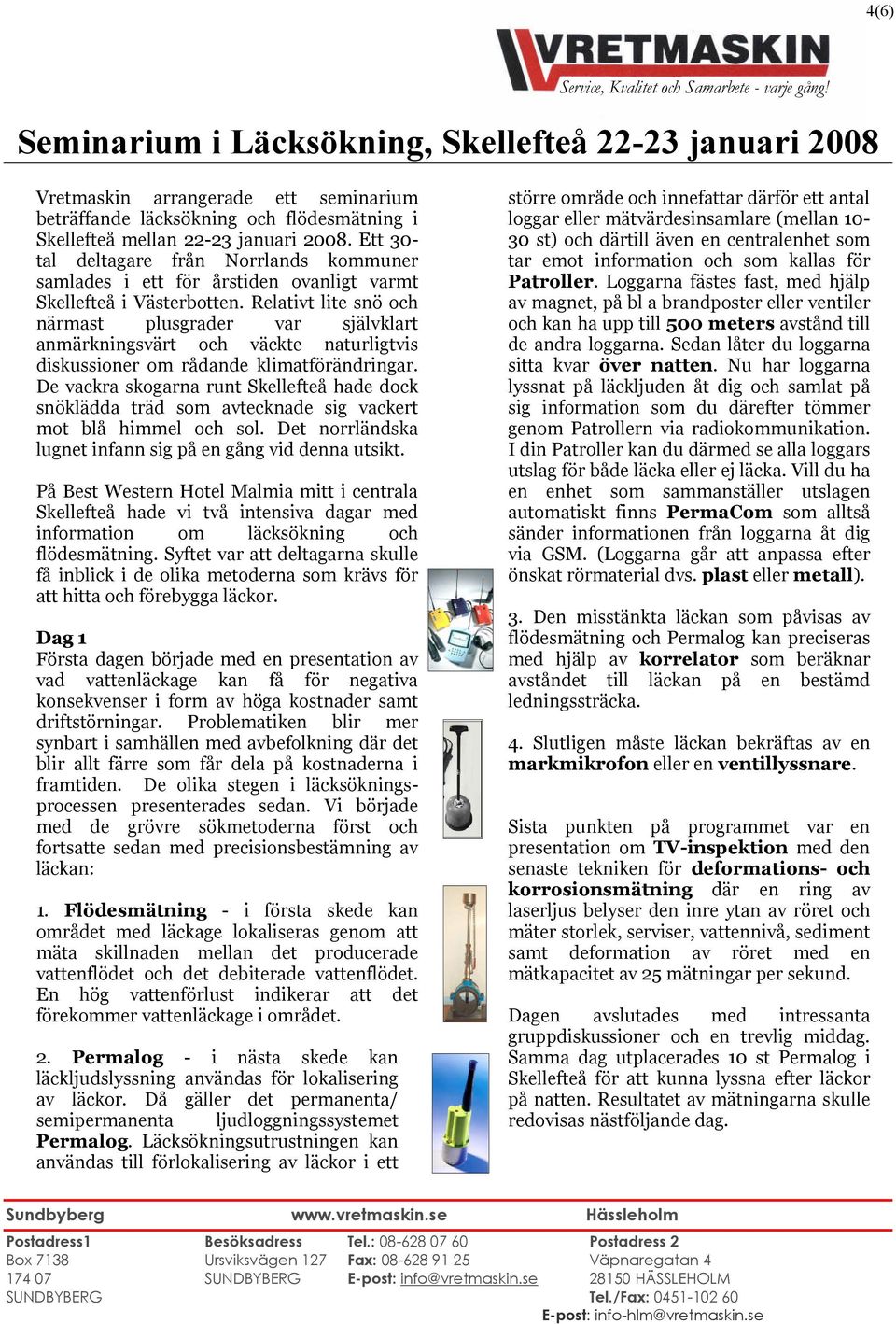

4 4(6) Seminarium i Läcksökning, Skellefteå januari 2008 Vretmaskin arrangerade ett seminarium beträffande läcksökning flödesmätning i Skellefteå mellan januari Ett 30tal deltagare från Norrlands kommuner samlades i ett för årstiden ovanligt varmt Skellefteå i Västerbotten. Relativt lite snö närmast plusgrader var självklart anmärkningsvärt väckte naturligtvis diskussioner om rådande klimatförändringar. De vackra skogarna runt Skellefteå hade dock snöklädda träd som avtecknade sig vackert mot blå himmel sol. Det norrländska lugnet infann sig på en gång vid denna utsikt. På Best Western Hotel Malmia mitt i centrala Skellefteå hade vi två intensiva dagar med information om läcksökning flödesmätning. Syftet var att deltagarna skulle få inblick i de olika metoderna som krävs för att hitta förebygga läckor. Dag 1 Första dagen började med en presentation av vad vattenläckage kan få för negativa konsekvenser i form av höga kostnader samt driftstörningar. Problematiken blir mer synbart i samhällen med avbefolkning där det blir allt färre som får dela på kostnaderna i framtiden. De olika stegen i läcksökningsprocessen presenterades sedan. Vi började med de grövre sökmetoderna först fortsatte sedan med precisionsbestämning av läckan: 1. Flödesmätning - i första skede kan området med läckage lokaliseras genom att mäta skillnaden mellan det producerade vattenflödet det debiterade vattenflödet. En hög vattenförlust indikerar att det förekommer vattenläckage i området. 2. Permalog - i nästa skede kan läckljudslyssning användas för lokalisering av läckor. Då gäller det permanenta/ semipermanenta ljudloggningssystemet Permalog. Läcksökningsutrustningen kan användas till förlokalisering av läckor i ett större område innefattar därför ett antal loggar eller mätvärdesinsamlare (mellan 1030 st) därtill även en centralenhet som tar emot information som kallas för Patroller. Loggarna fästes fast, med hjälp av magnet, på bl a brandposter eller ventiler kan ha upp till 500 meters avstånd till de andra loggarna. Sedan låter du loggarna sitta kvar över natten. Nu har loggarna lyssnat på läckljuden åt dig samlat på sig information som du därefter tömmer genom Patrollern via radiokommunikation. I din Patroller kan du därmed se alla loggars utslag för både läcka eller ej läcka. Vill du ha en enhet som sammanställer utslagen automatiskt finns PermaCom som alltså sänder informationen från loggarna åt dig via GSM. (Loggarna går att anpassa efter önskat rörmaterial dvs. plast eller metall). 3. Den misstänkta läckan som påvisas av flödesmätning Permalog kan preciseras med hjälp av korrelator som beräknar avståndet till läckan på en bestämd ledningssträcka. 4. Slutligen måste läckan bekräftas av en markmikrofon eller en ventillyssnare. Sista punkten på programmet var en presentation om TV-inspektion med den senaste tekniken för deformations- korrosionsmätning där en ring av laserljus belyser den inre ytan av röret mäter storlek, serviser, vattennivå, sediment samt deformation av röret med en mätkapacitet av 25 mätningar per sekund. Dagen avslutades med intressanta gruppdiskussioner en trevlig middag. Samma dag utplacerades 10 st Permalog i Skellefteå för att kunna lyssna efter läckor på natten. Resultatet av mätningarna skulle redovisas nästföljande dag.

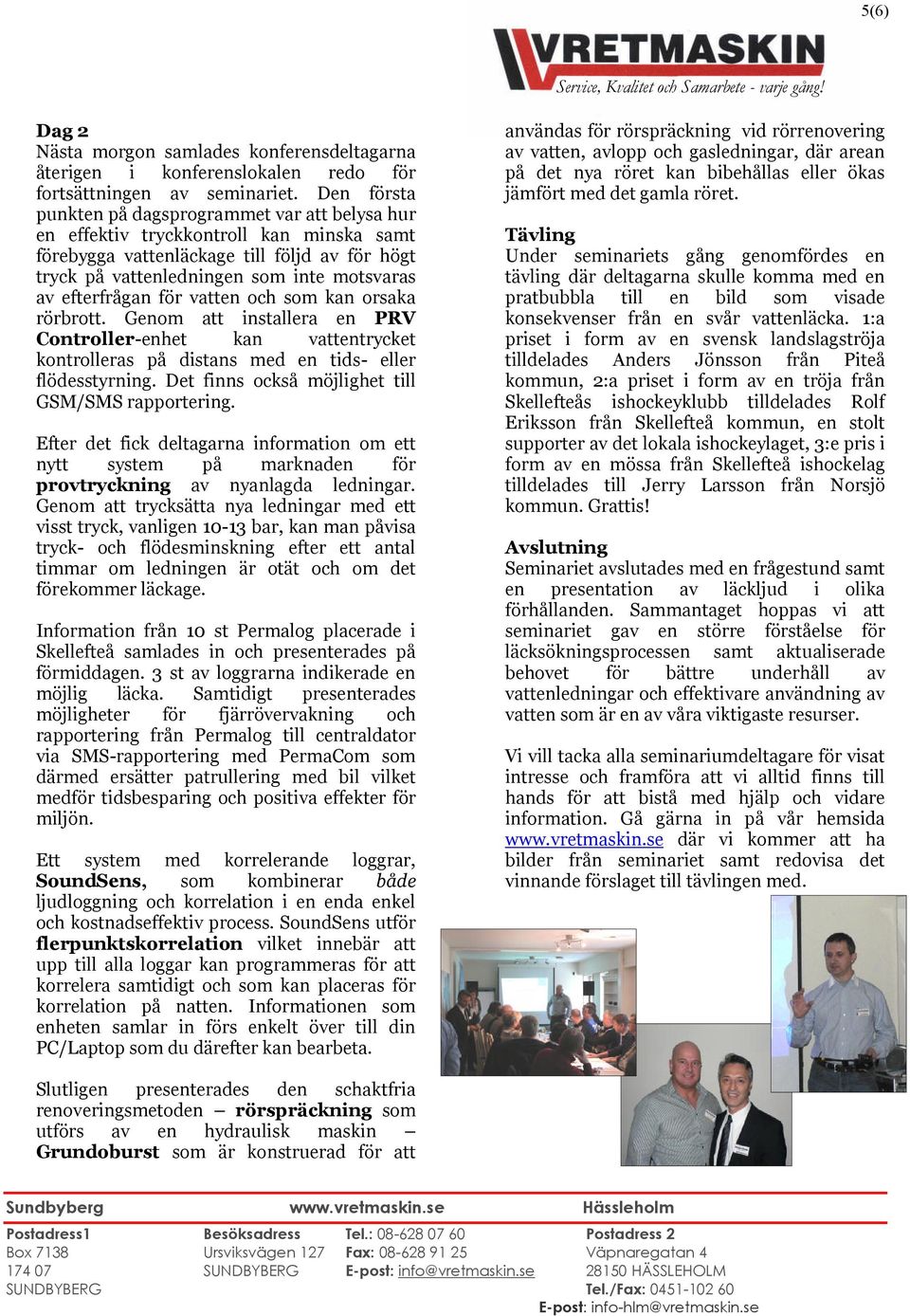

5 5(6) Dag 2 Nästa morgon samlades konferensdeltagarna återigen i konferenslokalen redo för fortsättningen av seminariet. Den första punkten på dagsprogrammet var att belysa hur en effektiv tryckkontroll kan minska samt förebygga vattenläckage till följd av för högt tryck på vattenledningen som inte motsvaras av efterfrågan för vatten som kan orsaka rörbrott. Genom att installera en PRV Controller-enhet kan vattentrycket kontrolleras på distans med en tids- eller flödesstyrning. Det finns också möjlighet till GSM/SMS rapportering. Efter det fick deltagarna information om ett nytt system på marknaden för provtryckning av nyanlagda ledningar. Genom att trycksätta nya ledningar med ett visst tryck, vanligen bar, kan man påvisa tryck- flödesminskning efter ett antal timmar om ledningen är otät om det förekommer läckage. Information från 10 st Permalog placerade i Skellefteå samlades in presenterades på förmiddagen. 3 st av loggrarna indikerade en möjlig läcka. Samtidigt presenterades möjligheter för fjärrövervakning rapportering från Permalog till centraldator via SMS-rapportering med PermaCom som därmed ersätter patrullering med bil vilket medför tidsbesparing positiva effekter för miljön. Ett system med korrelerande loggrar, SoundSens, som kombinerar både ljudloggning korrelation i en enda enkel kostnadseffektiv process. SoundSens utför flerpunktskorrelation vilket innebär att upp till alla loggar kan programmeras för att korrelera samtidigt som kan placeras för korrelation på natten. Informationen som enheten samlar in förs enkelt över till din PC/Laptop som du därefter kan bearbeta. användas för rörspräckning vid rörrenovering av vatten, avlopp gasledningar, där arean på det nya röret kan bibehållas eller ökas jämfört med det gamla röret. Tävling Under seminariets gång genomfördes en tävling där deltagarna skulle komma med en pratbubbla till en bild som visade konsekvenser från en svår vattenläcka. 1:a priset i form av en svensk landslagströja tilldelades Anders Jönsson från Piteå kommun, 2:a priset i form av en tröja från Skellefteås ishockeyklubb tilldelades Rolf Eriksson från Skellefteå kommun, en stolt supporter av det lokala ishockeylaget, 3:e pris i form av en mössa från Skellefteå ishockelag tilldelades till Jerry Larsson från Norsjö kommun. Grattis! Avslutning Seminariet avslutades med en frågestund samt en presentation av läckljud i olika förhållanden. Sammantaget hoppas vi att seminariet gav en större förståelse för läcksökningsprocessen samt aktualiserade behovet för bättre underhåll av vattenledningar effektivare användning av vatten som är en av våra viktigaste resurser. Vi vill tacka alla seminariumdeltagare för visat intresse framföra att vi alltid finns till hands för att bistå med hjälp vidare information. Gå gärna in på vår hemsida där vi kommer att ha bilder från seminariet samt redovisa det vinnande förslaget till tävlingen med. Slutligen presenterades den schaktfria renoveringsmetoden rörspräckning som utförs av en hydraulisk maskin Grundoburst som är konstruerad för att

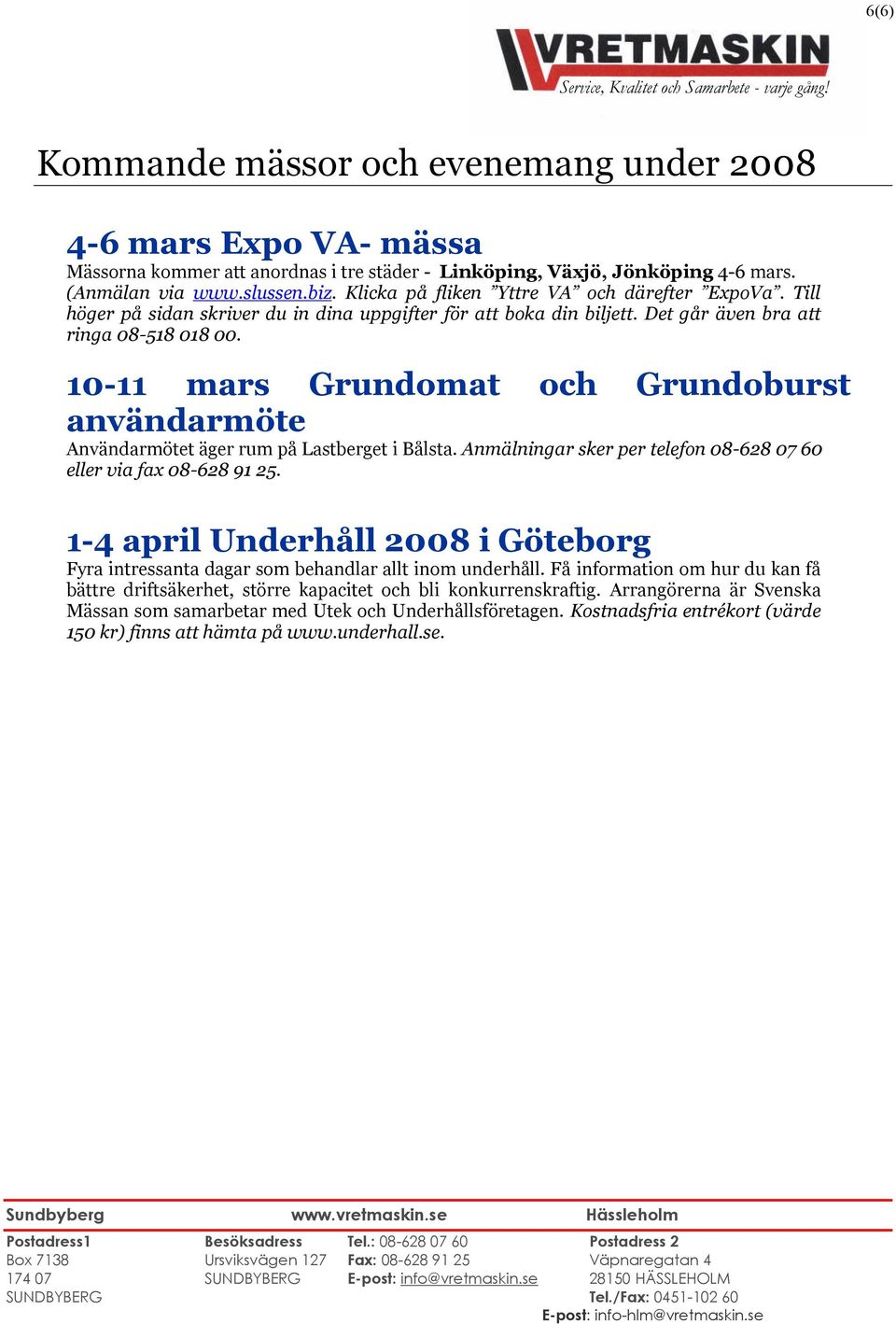

6 6(6) Kommande mässor evenemang under mars Expo VA- mässa Mässorna kommer att anordnas i tre städer - Linköping, Växjö, Jönköping 4-6 mars. (Anmälan via Klicka på fliken Yttre VA därefter ExpoVa. Till höger på sidan skriver du in dina uppgifter för att boka din biljett. Det går även bra att ringa mars Grundomat användarmöte Grundoburst Användarmötet äger rum på Lastberget i Bålsta. Anmälningar sker per telefon eller via fax april Underhåll 2008 i Göteborg Fyra intressanta dagar som behandlar allt inom underhåll. Få information om hur du kan få bättre driftsäkerhet, större kapacitet bli konkurrenskraftig. Arrangörerna är Svenska Mässan som samarbetar med Utek Underhållsföretagen. Kostnadsfria entrékort (värde 150 kr) finns att hämta på
