1 SolexMax Premium Svesol solkretsarmatur Teknisk beskrivning Montering Inkoppling Funktion Felsökning Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2011 SolexMax Premium

2 Att tänka på Användning Svesol värmesystem AB Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold och Johan Vestlund Viktigt i anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Beskrivning av Svesol solvärmesystem... 3 Funktion och solvärmeutbyte... 4 Ackumulatortanken i ett kombisystem... 4 Dimensionering... 4 Ingående delar... 5 Solkretsarmatur och kringutrustning... 5 Montering och installation... 7 Idrifttagande Funktion hos ventiler Renspolning Systemtryck och förtryck Uppfyllning Inställning av flöde Avslutning av installation Drift, underhåll och skötsel Tekniska specifikationer Ingående delar

3 Beskrivning av Svesol solvärmesystem Nedan visas ingående delar och principiell inkoppling av ett solvärmesystem. Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solkretsarmatur Reglercentral Sekundär retur, fram Ackumulatortankar Varmvatten Pannkrets Tempgivare i dykrör Växelventil Växelventil Tempgivare i dykrör A AB B AB B A Eftervslinga Förvslinga Shunt Kallvatten Pump Radiatorkrets Bild: Drivpaketskiss med ingående delar och principiell inkoppling av ett solvärmesystem EP 3

4 Funktion och solvärmeutbyte Svesol solvärmesystem tillför värme till en eller flera ackumulatortankar för att därifrån sedan användas till uppvärmnings- och/eller tappvarmvattensystem. Solfångarkretsen är sluten och levererar värme till ackumulatortankar via en värmeväxlare, som i detta fall är en inbyggd plattvärmeväxlare i solkretsarmaturen. För högsta solenergiutbyte styrs laddningen så att temperaturen från solfångarna styr var värmen hamnar. När solljuset är svagt och solfångarna kan leverera låga temperaturer laddas värmen in i svalare del av ackumulatorsystemet. När solljuset är starkt och solfångarna kan ladda höga temperaturer laddas värmen in på ett varmt ställe. Vid två ackumulatortankar betyder det att låga temperaturer från solfångarna hamnar i den svalare tanken och höga temperaturer laddas in i den varma tanken. Vid en enda tank sker laddning till tanken på flera höjder och tack vare skiktning i tanken bevaras värmekvaliteten. Elpatronen (EP) placeras i den varmare tanken. Så är även normalt fallet för annan tillsatsvärme, pellets/olja/gaspannor/värmepumpar jobbar mot den varma eller övre delen av tanken. Vedpannor kopplas dock i serie med båda tankarna för att tillgodogöra sig hela ackumulatortanksvolymen. Man får högre solvärmeutbyte och lägre tankförluster om tillsatsvärmen ställs på max 60 C. Detta har speciellt stor betydelse under sommarhalvåret. Driftskostnaden för solvärmesystemet är obetydlig. Solvärmeutbytet från solfångare beror inte enbart på solfångarens konstruktion, även arbetstemperaturen och väderleken påverkar. Solfångarens riktning och lutning är också avgörande: bäst är söderläge med 30 till 60 lutning, men det är inte så kritiskt. Ett sydost- eller sydvästläge med 30 till 60 lutning kan komma upp i cirka 90% utbyte i förhållande till det mest optimala. Ackumulatortanken i ett kombisystem Fördelarna med Svesol solvärmessystem är att systemet är flexibelt genom dockningen till ackumulatortank. I ett sådant kombisystem kan flera energikällor lämna värme till ackumulatortanken/tankarna förutom solvärme, t.ex. värme från vedpanna, vattenmantlad pelletskamin, värmepump m.m. Från tanken lämnas ackumulerad värme vid behov till både värmesystemet (radiator, golvvärme) och tappvarmvattnet. Solfångarna kan arbeta året runt genom att temperaturen i solslingan hålls låg och den totala årsverkningsgraden blir därmed hög. Dimensionering SolexMax Premium är lämplig att använda till anläggningar mellan ca 40 till ca 80 m 2 solfångaryta (i Svesol solvärmesystem med ett rekommenderat flöde på ca 0,4 l/min per m 2 ). För anläggningar upp till ca 120 m 2 kan Solex XL användas och för större anläggningar kan upp till 4 SolexMax Premium kaskadkopplas. 4

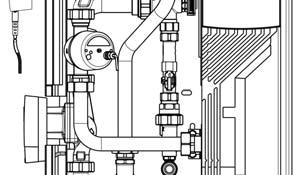

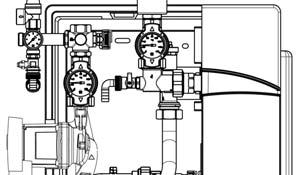

5 Ingående delar Svesol solvärmesystem med solkretsarmatur SolexMax Premium innehåller systemspecifika delar för att kunna ta tillvara solenergi och transportera värmeenergin till befintlig tank. Solkretsarmatur och kringutrustning Nedan visas en bild som beskriver solkretsarmaturen. I detta och följande avsnitt kommer du kunna se siffror inom parentes i texten. De hänvisar till denna drivpaketskiss. Säkerhetsventil (21): Anslut ett rör som leder solfångarvätska in i ett uppsamlingskärl 1 Flödesriktning: uppåt (2): kall vätska till solfångaren nedåt (1): varm vätska från solfångaren Expansionskärl (29): Rör (30) till expansionskärl ansluts bredvid manometern (22). En avstängningskran (28) (tillbehör) bör anslutas mellan rör och exp.kärl. Du måste ha rätt förtryck! Förtrycket beror på anläggningens höjd, se vidare info i detta dokument. Luftventilen finns under den svarta plasthuven Fyllventiler: Påfyllning (10) Avtappning (12) Förklaring till siffror i bilden 1 Anslutning från solfångare (varm sida) 2 Anslutning till solfångare (kall sida) 3 Anslutning till tank (varm) 4 Anslutning från tank (kall) 5 Avluftningskran sekundärkrets (manuell) 6 Avluftningskran sekundärkrets (automatisk) 7 Avluftningskran solkrets (manuell) 8 Avstängn. från sol (varm) inkl. termometer & backventil 9 Avstängn. till sol (kall) inkl. termometer & backventil 10 Påfyllningskran solkrets 12 Avtappningskran solkrets Bild: Beskrivning av av solkretsarmatur. 4 3 Flödesriktning: Uppåt (4): kallt vatten från ackumulatortank. Nedåt (3) Värmt vatten, till acktank. 20 Övertrycksventil sekundär 3 bar 21 Övertrycksventil primär 6 bar 22 Manometer, primärsida, 0-6 bar 23 Flödesmätare primärsida 24 Flödesmätare sekundärsida 25 Tryckmätare sekundärsida 26 Tryckmätare primärsida 27 Värmeväxlare 28 Avstängningskran m. avtappn. (tillbehör) 29 Expansionskärl 30 Rör till exansionskärl 5

6 Följande delar behövs för att transportera värmeenergi från solfångare till ackumulatortank: Rörledningar i koppar, Cu 18 mm, 22 mm eller större beroende på antal solfångare och avstånd mellan solfångare och ackumulatortank. Dimensionering görs med avseende på lufttransport och tryckfall. Montera om möjligt både framlednings- och returrören med lutning nedåt eller horsiontellt uppifrån solfångaren räknat. Då är det mycket lättare att avlufta systemet. Isolering. Högtemperaturtålig (>150 C) för att klara driftsförhållandena i en solvärmeanläggning. Som värmebärare används Tyfocor LS - en färdigblandad propylenglykol som är speciellt anpassad för de temperaturer som förekommer i ett solvärmesystem. Solkretsarmatur SolexMax Premium innehåller de flesta övriga komponenter som behövs för att få ett fungerande solvärmesystem. Komponenterna är huvudsakligen färdigmonterade. De viktigaste delarna i drivpaketet är: Solkretspump Wilo Stratos PARA 25/1-11. Fyll solkretsen innan pumpen startas, då pumpen endast får köras mycket kortvarigt utan vätska. Tankkretspump Wilo Stratos Para 25/1-7. Fyll tankkretsen innan pumpen startas, då pumpen endast får köras mycket kortvarigt utan vätska. Plattvärmeväxlare för överföring av värme från primär till sekundärkrets. Huvudventilerna (8, 9) är kulventiler med inbyggda backventiler och termometrar. Påfyllnings- och avtappningsventil (10,12). Flödesmätare (23, 24), impulsgivare på primärsidan, analog på sekundärsidan. Tryckgivare (25, 26), analoga. Säkerhetsventil primärkrets (21), öppnar om trycket kommer upp till 6 bar. När ventilen öppnar droppar lite av värmebäraren ur och trycket sjunker. Manometern (22) visar trycket på primärsidan. Manometern skruvas in helt och sedan tillbaka litet till rätt läge för avläsning. Observera att skvallerrör skall monteras och dras till uppsamlingskärl. Säkerhetsventil 3 bar (20) i sekundärkretsen är främst avsedd för att skydda värmeväxlaren om någon kran skulle råka stängas, ackumulatortankarna skall avsäkras separat med lämplig säkerhetsventil. Reglercentral SC 8.24 monteras fristående, bredvid SolexMax och mäter temperaturdifferensen mellan solfångare och ackumulatortank(ar). Reglercentralen levereras med fabriksinställda värden så att den ska gå att sätta i drift med så få inställningar som möjligt. Reglercentralen levereras med 1 solfångargivare, 1 anläggningsgivare och 2 dykrörsgivare för ackumulatortanken(ar), se särskild instruktionsbok för reglercentralen. Växelventiler ingår inte i armaturen, men ingår i Svesols paket för Solex Max Premium. Expansionskärlet (29)av typ Solar Plus, skall ha en volym anpassad för aktuell solfångaryta. Leverantören kan hjälpa till med dimensionering. Kärlet tål trycket 10 bar. Högsta arbetstemperatur är 120 C. Kärlet är utrustat med ett specialmembran för värmebäraren i ett solvärmesystem och förtryckt med 2,5 bar på tryckluftsidan om membranet. (Kom även ihåg att justera in rätt förtryck före fyllning, uträkning av tryck beskrivs längre fram). Klämringskopplingar ingår ej, avpassas för valda rördimensioner. Kom ihåg att inga mineraloljehaltiga produkter får komma i kontakt med tätningarna i armaturen! Injusteringsventiler för flöde, avstängningsventil för expansion, filter, ingår ej men rekommenderas. 6

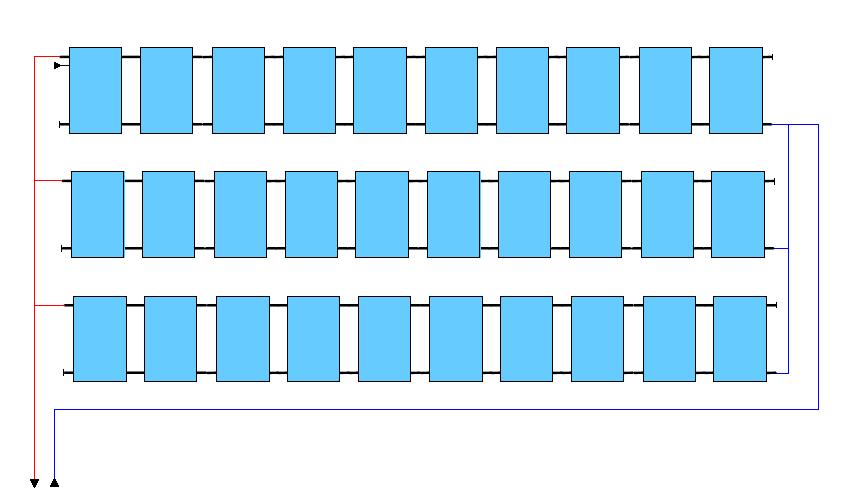

7 Montering och installation Solkretsarmatur SolexMax Premium monteras i torrt och frostsäkert utrymme på vägg eller tanksida på lämplig höjd. Montera upphängningsanordningen samt isolerlådans bakre del med medföljande skruv. Reglercentralen SC8.24 monteras i närheten av solkretsarmaturen så att de medföljande kablarna räcker emellan. Bild: Hålbild SolexMax Premium Röranslutning och isolering Nedan visas ett exempel på diagonalkoppling (Tischelmann) av solfångarfält för balansering av flöden. För att dimensionera och planera inkopplingen optimalt, kontakta Svesol värmesystem AB. Bild: Diagonalkoppling av solfångarfält. 7

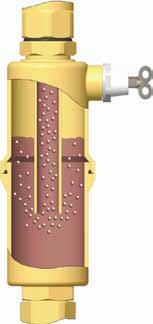

8 Rörsystem, avluftning, isolering Som rörledning i systemet används normalt kopparrör. Rördragningen dimensioneras dels så att tryckfallet inte blir för stort för pumpen vid rekommenderade flöden, dels så att en tillräcklig flödeshastighet (ca 0,5 m/s) uppnås så att små luftbubblor kan följa med ner till luftfånget (7) vid solkretsarmaturen. Detta görs för att slippa avluftare på taket. Om tillräckliga flödeshastigheter ej kan uppnås kan man dock behöva montera avluftningsmöjligheter på taket. Dessa får inte vara av automatisk typ eftersom de då riskerar att blåsa av glykolånga vid en kokning. Ett luftfång och en mekanisk luftventil är en lämpligare lösning. Dessa skall vara dimensionerade för de höga temperaturer som kan förekomma, ca 200 C i närheten av en plan solfångare och ca 150 C i rörsystemet en bit bort från solfångaren. Det är viktigt att alla kretsar får lika lång matarledning så att strömningsmotståndet och därmed flödet blir lika i samtliga solfångare. Av den anledningen rekommenderas diagonalkoppling, sk. Tischelmannkoppling, dvs att fram respektive returledning kopplas i motstående hörn. Om det inte går att få balans i rörsystemet genom rördragningen, kan injusteringsventiler behövar monteras, dessa skall tåla minst 150 C, och inte monteras i omedelbar närhet av solfångaren där högre temperaturer kan förekomma. Rören mellan solfångarna och ackumulatortanken ska isoleras väl och i hela sin längd. Isolering skall tåla minst 150 C, tex Armaflex HT eller mineralullsisolering. Isoleringen skall skyddas mot UV-strålning och fåglar (samt för mineralull även väta) där den går fritt utomhus. Rörledningar sammanfogas med klämringskopplingar. Lödning går också, men medför en renspolning av systemet innan driftstart. Rören till solfångaren ansluts vid (1) och (2). Eventuellt kan injusteringsventiler behövas för att möjliggöra inställning av rätt grundflöde. Givare För styrning av solvärme mäts temperaturen i solfångaren och ackumulatortank(ar) samt i anslutning till värmeväxlaren, de olika temperaturerna ger information till reglercentralen så att den kan ladda in solvärmen så optimalt som möjligt. Solfångarens temperaturgivare ska placeras vid utgången på sista solfångaren, se bild på föregående sida. Kom ihåg att dra med en kabel (min. 2x0,75 mm 2 ) till solfångargivaren i samband med rördragningen. Ackumulatortankens temperaturgivare monteras i dykrör i tanken. För exakt placering av temperaturgivarna i ackumulatortanken - var god se reglercentralens dokumentation. Övriga givare är förmonterade i solkretsarmaturen och kopplas ihop med reglercentralen med medlevererade kablar. Expansionskärl Expansionskärlets uppgift är att ge plats för värmeutvidgningen av solfångarvätskan samt att ta upp solfångarens hela vätskeinnehållet vid överhettning (stagnation). Din Svesol återförsäljare kan kan hjälpa till att dimensionera kärlet utifrån givna förutsättningar. Eventuellt kan ett mellankärl eller en rörkylare behövas för att sänka temperaturen på värmebäraren och skydda gummiblåsan i expansionskärlet. En avstängningskran med avtappningsmöjlighet rekommenderas i anslutning till kärlet. Säkerhetsventil Primärsida: Avblåsningsrör av tillräcklig dimension ska dras till ett värmebeständigt kärl. Sekundärsida: Avblåsningsrör dras till avlopp. Värmeväxlare Värmeväxlare är inbyggd i solkretsarmaturen och tanken(arna) behöver därför ingen solvärmeslinga. För att skydda värmeväxlaren från smuts rekommenderas att filter (med avstängningsmöjlighet för rengöring) monteras på sekundärsidan. 8

9 Växelventiler Eventuella växelventiler kopplas mellan armatur och tank/tankar. Vid en tank som är förhållandevis liten kan det räcka med en ventil på varma sidan. Vid stora tankar eller 2 st tankar monteras två växlingsventiler till och från tanken/tankarna. Koppling till 1 ackumulatortank Den varma framledningen (3) bör alltid kopplas mot en växlingsventil, anslutning (AB). Från växlingsventilen går sedan två rör där det ena röret ansluts mot ventilens utgång (A) och matar in högt i tanken. Det andra röret kopplas mot ventilens utgång (B) och ansluts på tankens mitt, strax under elpatronen. Returen till solkretsarmaturen (4) skall anslutas längst nere på tanken. Vid stora tankar rekommenderas att en extra växlingsventil på returen används. (4) ansluts då till ventilens gemensamma port (AB), (A) porten kopplas till botten av tanken och (B) porten ansluts till samma anslutning mitt på tanken som (B) porten på växelventilen kopplad till framledningen (3). Koppling till 2 ackumulatortankar Framledning (3) ansluts till extern ventils gemensamma (AB). Varm utgång på framledningsventil (A) ansluts högt uppe på högprioriterad tank. Mindre varm utgång på framledningsventil (B) ansluts högt uppe på lågprioriterad tank. Returen (4) ansluts till returventilens gemensamma (AB). Returventils (B) ansluts i botten på högprioriterad tank. Returventils (A) kopplas till botten på lågprioriterad tank. Botten på högprioriterad tank kopplas till toppen på lågprioriterad tank så att de båda tankarna blir seriekopplade. Ovanstående inkopplingar av växelventiler gäller för laddning av två tankar/nivåer i tre steg där sista steget utgör laddning i serie av bägge tankarna/nivåerna. 9

10 Idrifttagande Funktion hos ventiler Svesol värmesystem AB Under normal drift behövs backventiler för god funktion. Dessa kan tillfälligt kopplas ur under idrifttagandet. Nedan följer en guide för funktionen hos ventiler i armaturen Normal drift, backventil inkopplad, flöde endast i pilens riktning, avfasning på kägla är parallell med flöde. Bild: normal funktion, backventil inkopplad 45 Backventil urkopplad, flöde i båda riktingarna, avfasning på kägla är vriden ett åttondels varv = 45. Bild: Helöppen, backventil urkopplad Bild: Stängd ventil. 90 Helstängd, inget flöde i någon riktning, avfasning på kägla är vriden ett kvarts varv = 90. Obs! Ventilen vrids tillbaka samma väg (motsols) vid återgång till normalläge, den får ej vridas förbi stoppläge. Renspolning Renspolning behöver inte göras om klämringskopplingar används och öppna rörändar tejpas igen vid dragning genom väggar och tak. Solfångarna levereras renspolade. Renspolning måste däremot göras om rören löds ihop eller smuts kommit in i rören (otejpade rörändar) eller om solfångarna utsatts för starkt solljus under en tidsperiod längre än några dagar. Om frysrisk föreligger spolas rören rena med tryckluft, vid varmare väder rent vatten. OBS! ALLT SPOLVATTEN MÅSTE TÖMMAS HELT OCH HÅLLET FÖRE SOLFÅNGARVÄTSKAN BÖRJAR FYLLAS PÅ! Om lödning skett eller lort har kommit in i rören: Följ nedanstående arbetsgång, vid renspolning av solfångarsystemet. Siffrorna inom parentes hänvisar till drivpaketskissen, tidigare i detta dokument. Renspolning av anläggning 1. Koppla ur expansionskärl ur kretsen före renspolning, annars kan skräp och smuts ansamlas i det. 2. Anslut tilloppslang till påfyllningsventilen (10) och avtappningsslang till avtappningsventilen (12). 3. Öppna påfyllningsventilen och avtappningsventilen. 4. Vrid ventil (9) 1/4 varv och stäng ventil (8) för att spola igenom värmeväxlare. 5. Stäng ventil (9) och öppna (8) för att spola igenom solfångare. 6. Öppna ventil (8), stäng av vattnet eller luften. 10

11 Tömning av renspolningsvatten 7. Om vatten använts: Tryck ut vattnet med tryckluft. 8. Stäng ventil (9) och (8) växelvis på samma sätt som vid renspolningen så att allt spolvatten kommer ut. Det får inte finnas vatten kvar i anläggningen. 9. Koppla in expansionskärlet igen. Systemtryck och förtryck För att erhålla rätt förångningstemperatur för solvärmevätskan ska systemtrycket på solvärmesidan ställas in korrekt. Solvärmeanläggningen trycksättes därför till ett tryck som är anpassat till höjdskillnaden mellan solfångarnas högsta punkt och manometerns placering. Vid för högt systemtryck i förhållande till höjdskillnad försämras Tyfocorens livslängd. Vid för lågt systemtryck i förhållande till höjdskillnad försämras systemets funktion. Nedan visas en tabell där olika tryck anges för olika höjdskillnader. Höjdskillnad [meter] Pförtryck [bar] 1,5 2 2,5 Pkall [bar] 1,6-1,7 2,1-2,2 2,6-2,8 Pvarm [bar] 1,7-2,0 2,2-2,5 2,7-3,0 Tabell för olika tryck i anläggning beroende på höjdskillnad. Där: Pförtryck = lufttryck i expansionskärl. Pkall = tryck i system nere vid solkretsarmatur vid kall anläggning. Pvarm = tryck i system nere vid solkretsarmatur vid varm anläggning. Trycket på manometern i solkretsarmaturen skall vid kall anläggning (tex på natten) vara ca 0,1-0,2 bar över expansionskärlets förtryck. Vid normaldrift (varm anläggning) skall trycket i solfångarkretsen vara 0,2 0,5 bar över expansionskärlets förtryck. Enbart i stagnationsfall skall trycket uppgå till 1-3 bar över expansionskärlets förtryck. Uppfyllning Uppfyllningen bör göras när systemtemperaturen inte kan leda till kokning. Det bör alltså inte förekomma någon solinstrålning på solfångarna eller endast en begränsad mängd (mulet väder/morgon/ kväll). TIPS Lägg en presenning på solfångarna om det är soligt väder. Följ nedanstående arbetsgång, vid uppfyllning av solfångarsystemet. Siffrorna inom parentes hänvisar till tidigare visad drivpaketskiss. Se till att alla ventiler är öppna och att pumpen är kopplad till reglercentralen. Kom ihåg att justera förtrycket i expansionskärlet före uppfyllning. Använd enbart solfångarvätska Tyfocor LS i primärkrets som går till solfångare. HELA SYSTEMET MÅSTE FYLLAS UPP Om systemet har parallella kretsar (d.v.s. om solvärmevätskan har mer än en väg att välja på): se till att alla kretsar blir uppfyllda. Finns avstängningsventiler, se till att använd dessa så att det bara finns en väg för solvärmevätskan åt gången. 11

12 Uppfyllning av sekundärsida Fyll sekundärsida före primärsida. Vattnet på sekundärsidan kommer från ackumulatortanken, s.k. pannvatten och fylls på från det hållet. Tillse i första hand att det inte kommer lort i rören och om det ändå kommer smuts, skölj rent före inkoppling till övrigt värmesystem. 1. Öppna ventil i den automatiska avluftaren [6]. 2. Öppna den manuella ventilen [5] med hjälp av avluftningsnyckel. Kom ihåg att vara uppmärksam på ventilen så det inte sprutar vatten på känslig elektronik!. 3. Ställ kulventil [4] i öppet läge (0, se sid 11). 4. Koppla ur backventil [3] genom att vrida dem 1/8 varv medsols (45, se sid 11). 5. Fyll upp och avlufta. 6. Kontrollera tryck på ackumulatortankssidan. Bild: Aktuella komponenter vid uppfyllning sekundärsida Uppfyllning solfångare/primärsida med handfyllpump Uppfyllning med handpump rekommenderas ej i större system eftersom det kan vara svårt att fylla systemet helt och få bort all luft. Om man enbart har tillgång till handpump så är det viktigt att rördragningen planeras så att alla rör lutar från solkretsarmaturen och upp mot solfångarna. Inga högpunkter får finnas på vägen. Möjlighet till avluftning måste finnas vid högsta punkten. Använd inte automatiska avluftare. Manuella luftventiler skall vara avsedda för de temperaturer som kan förekomma (ca 200 C). Vid mjuka rör kan man ev. lossa något på en klämringskoppling och släpp ut luften där, OBS ej vid hårda rör eftersom kopplingen då kan släppa från röret. Använd inte kulventil om den inte är speciellt gjord för de höga temperaturer som den kan utsättas för (>180 C), ty vid användning av vanliga ventiler kan läckage uppstå vid axeln för vreder även om utloppet är pluggat. Förse eventuell högtemperaturventil med lock/plugg när avluftningen är klar. Vrid huvudventiler (8, 9) 1/8 varv (= 45 ) för att koppla ur backventiler. 12

13 Uppfyllning solfångare/primärsida med elektrisk pump Det är enklast att använda en elektrisk pump med stor tryckhöjd (4-5bar), bra flöde (40-60 l/m) och finmaskigt filter för att säkerställa att systemet fylls till 100 % med ren, skräpfri glykol och att inga luftfickor återstår efter fyllning. Låt returslangen gå tillbaka i dunken som glykolen sugs ur och kör pumpen tills ingen luft längre följer med. 1. Stäng kran till expansionskärl i solkrets, så undviks att eventuellt skräp kommer in i expansionskärlet under påfyllning. (Kom ihåg att ställa in förtrycket före uppfyllning.) 2. Montera påfyllningsslangen vid (10). och avtappningsslangen vid (12). Låt avtappningsslangen gå tillbaka i glykoldunken. Öppna även påfyllnings- och avtappningskranarna (10), (12). 3. Värmeväxlaren ska fyllas först, stäng därför ventil (8) i framledning och vrid ventil (9) på retursidan 1/8 varv (45 ). 4. Starta pumpen, kontrollera i flödesmätaren att flöde finns. Om flöde finns är allt i sin ordning, annars: stäng genast av pumpen och kontrollera orsaken. 5. Spola värmeväxlaren i cirka en minut, 6. Öppna ventil (8), stäng (9) och spola sedan solfångarkretsen minuter. 7. Upprepa punkerna 5 och 6 till den mesta luften har försvunnit. Bild: Aktuella komponenter vid uppfyllning primärsida Bild: Luftfång i genomskärning 8. Ställ ventil (8) och (9) i normalläge. 9. Öppna kran (7) och släpp ur luft ur luftfånget. Lufta även andra eventuella luftningsventiler. 10. Nu ska trycket höjas till cirka 4-5 Bar. Trycket syns på manometern ovanför kran (10). Stäng returkran (12) och låt trycket höjas. Stäng kran (10) och stäng av fyllpump. 11. Kontrollera att trycket består och inte sjunker. Observera! ingen sol på solfångarna! 12. Öppna kran till expansionskärl. 13. Ställ in önskat systemtryck: Öppna ventil (10), starta pump, höj trycket, stäng ventil (10), slå av pump. Justera trycket med ventil (12) till något (max 0,1 Bar) över rätt tryck. Obs, ta hänsyn till ev värme i systemet. 13

14 Bild: Standardvisning på reglercentralen 1. Anslut spänning till reglercentralen och kör pump 1 manuellt på 100% (Main Menu / Service / Manual Operation / Outputs / Output R1 och Ouput C1-100%, eller v.g. se reglercentralens instruktionsbok). 2. Låt pump gå i 15 minuter. 3. Stäng av pump och avlufta primärsida ytterligare. Kontrollera tryck och höj om nödvändigt. Obs! Kontrollmät förtrycket med systemtryck pålagt, lufttrycksmätare och manometer skall då visa samma värde. 4. Koppla loss fyllpump och skruva på skyddslock. 5. Avlufta systemet ytterligare några gånger de första veckorna. 6. Ställ in trycket till det rekommenderade när avluftningen definitivt är klar. Inställning av flöde För bästa utbyte av solenergin ska rätt flöde ställas in. Följ rekommendationstabeller för aktuell solfångartyp. I Svesols system används ett flöde på ca 0,4 l/m per m 2 solfångaryta vilket ger en temperaturhöjning på ca C över solfångarna. Vid kall tank är verkningsgraden något högre, dvs temperaturhöjningen ökar och vice verca. Samma flöde ställs in för primär och sekundärsida. Tillvägagångssätt vid inställning av flöde Vid uppstart av reglercentralen skall en initieringsprocess utföras då reglercentralen styr ut pumparna på olika varvtal och registrerar flödessvaret för resp varvtal. Inom ramarna för de av reglercentralen uppmätta min och maxflödena kan egna min och maxvärden sedan ställas in. Om flödet vid 100% utstyrning av pumparna ligger betydligt över det rekommenderade flödet bör grundflödet strypas in med hjälp av externa injusteringsventiler för att möjliggöra att varvtalsstyrningen kan arbeta inom ett så brett område som möjligt (eftersom pumparna har ett lägsta varvtal (tex 27%) som får användas). Kör pumparna manuellt på 100% Stryp in ett maxflöde något över rekommenderat värde enligt tabell Kör initieringsproceduren på reglercentralen (Obs, eftersom viskositeten för glykolen varierar starkt med temperaturen bör initieringsprocessen helst köras vid ca C i solfångarkretsen.) Ställ in egna min och maxflöden inom ramarna för de uppmätta värdena. På följande sida finns en snabböversikt över aktuella menypunkter. Se manualen för reglercentralen SC8.24 för närmare beskrivning av initieringsprocess och övriga inställningar. 14

15 Bild: Hur flöde avläses Flödet avläses på reglercentralen (Overview - Inputs - Flow Rate), använd pil höger/vänster för att komma dit. 1. Kör pump 1 manuellt på 100% (Main Menu / Service / Manual Operation / Outputs / Output R1 och Ouput C1-100%). 2. Justera strypventil i primärkrets tills önskat flöde uppnås. 3. Kör pump 2 manuellt på 100% (Main Menu / Service / Manual Operation / Outputs / Output R2 och Ouput C2-100%). 4. Justera strypventil i sekundärkrets tills önskat flöde uppnås. 5. Ställ utgångar för pump 1 och 2 i autoläge. 6. Kör en initieringsprocess (Service - Startup - Measure values. 7. Ställ in min och maxflöden (Parameters - System - Operating parameters - Flow rate) för primär och sekundärkrets, inom ramarna för de uppmätta värdena. 15

16 Avslutning av installation När anläggningen går som den ska, demonteras slangarna och skyddslocken skruvas på igen. Anteckna inställt förtryck, systemtryck och flöden för primär och sekundärkrets. Antecka även inställda värden i reglercentralen. Om dator och SolCon programmet har använts för att ställa in reglercentralen (SC8.24) sparas parameterfil och initieringsvärden. Kontrollera tryck och flöde regelbundet, kontakta din återförsäljare vid problem. För att långsiktigt se om/hur flödet förändras kan det vara bra att läsa av flödet vid 100% varvtal för några olika temperaturnivåer och dokumentera detta. Inställda värden vid driftsättning: Anläggningens höjd:...m Förtryck expasion:..bar Systemtryck:..bar Antal solfångare:...st Typ:... Rekommenderat flöde:...l/m Inställt flöde primär..l/min Vid temperatur C Inställt flöde sekundär:..l/m Datum:... Sign:... Kontrollavläsningar (Obs, flödet läses av vid 100% vartal på pump): Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Efter cirka 1 veckas drift bör flödet läsas av. Jämför vid ungefär samma temperaturnivå, som lästes av vid uppstart. Om flödet är för dåligt bör systemet luftas ur och trycket justeras. Genom att frekvent kontrollera flödet observerar man eventuella problem så som utfällningar, igensättning m.m. 16

17 Drift, underhåll och skötsel Ett par gånger per år bör vissa komponenter och funktioner kontrolleras: Luft i systemet, lyssna efter brusande ljud, kontrollera avluftningsventiler. Flödet i systemet (på 100 % varvtal), dåligt flöde beror oftast på luftproblem. Systemtrycket. Trycket varierar med temperatur i solfångare och omgivning, men ska vid likartade förhållanden vara lika. Får inte sjunka under inställt förtryck. Tryckhöjning kräver tillgång till pump. Värmebärarens färg (rosa), vid färgförändringar skall ph-värdet kontrolleras. Reglercentralens funktion, felmeddelanden, startar pumpar vid rätt temperaturer, etc. En årlig kontroll bör göras av: Glykolens ph-värde (görs med t.ex. med lackmuspapper, skall vara >7) och frysskydd. Gör rent smutsfilter om sådant finns i anläggningen. Trycket på expansionskärlets luftsida. Avstängningventil till expansionskärl stängs och vätsketrycket i kärlet släpps ut med avtappningsventilen för att mäta förtrycket. Tillgång till tryckhöjningspump krävs för att trycksätta systemet igen efter kontroll. Avluftning Under den första tidens drift kan ev en del luft ansamlas i luftfånget. Kontrollera därför detta några gånger under de först veckorna och sedan mer sällan. Ventilerna [5], [6], [7] och eventuella andra ventiler avluftas en i taget. Var uppmärksam på eventuella strålar så det inte sprutar vatten på känslig elektronik!. Avluftningen kan påverka systemtrycket. Kontrollera systemtrycket på kvällen/natten med kall anläggning när avluftningen är klar. Det skall vara ca 0,1-0,2 bar över förtrycket, justera vid behov. Systemtryck Det är viktigt att anläggningen är korrekt trycksatt. Det är främst två orsaker till detta. Dels behöver pumpen ha tillräckligt tryck för att gå jämt och vibrationsfritt, sedan måste värmebäraren gå i partiell förångning vid rätt temperatur för att kunna skona glykolen och då får inte trycket vara för högt eftersom det skulle höja koktemperaturen till onyttiga nivåer. Se alltså till att följa det systemtryck som rekommenderas (se sid 11). Systemtrycket får ej sjunka till lägre än inställt förtryck, då kommer det att sjunka till vattenpelartrycket upp till solfångaren. Om systemtrycket sjunkit kontrollera orsak (läckage, övertrycksventil skvallrat ur vätska vid kokning, etc) - kontrollera även förtryck i expansionskärlet. Pumpa sedan i ny solfångarvätska och trycksätt systemet korrekt (se sid 11). 17

18 Trycket på expansionskärlets luftsida Trycket i blåsan i expansionskärlets ska normalt sett inte förändras, men om systemtrycket uppför sig underligt kan orsaken bero på felaktigt förtryck. Vid kontroll måste expansionskärlet vara trycklöst. 1. Stäng avstängningskranen till expansionskärlet, öppna avtappningsventilen på kärlet och töm det på värmebärare. 2. Kontrollera förtrycket och justera vid behov (samma ventiltyp som på bilhjul, finns under svart plasthuv på expansionskärlet), för påfyllning av luft kan tillgång till kompressor behövas. 3. Stäng avtappningsventilen och öppna avstängningsventilen. 4. Fyll på glykol igen till rätt systemtryck, dubbelkolla genom att mäta lufttrycket när systemtrycket är inställt, lufttrycksmätaren och systemmanometern skall då visa samma värde. Backventilens funktion När tanken är klart varmare än utomhustemperaturen, t ex en kväll efter en solig dag eller en vinterdag/natt, kontrolleras temperaturen på solfångargivaren. Om givarens temperatur starkt avviker från utomhustemperaturen bör ytterligare kontroller göras. Om stora temperaturskillnader kvarstår vid 2-3 kontroller med några timmars mellanrum, är den troliga orsaken självcirkulation i systemet. Orsaken kan vara att backventilen inte fungerar som den ska. På primärsidan(solfångarsidan) finns en backventil integrerad i huvudventilerna (8, 9) och på sekundärsidan finns den ovanför (3). Prova att stänga och öppna dessa ventiler några ggr för att försöka få loss ev skräp som fastnat vid backventilen. Observera att för att backventilerna ska vara inkopplade skall avfasningarna på ventilerna vara parallella med flödet, om kranen vrids något så kopplas backventilen ur. Vid höga anläggningar kan extra backventiler behöva monteras för att öka på det totala öppningstrycket. Vid fortsatta problem, kontakta installatören. Värmebäraren Tyfocor LS är en värmebärare som är anpassad för solvärmeanläggningar. Den har frysskydd ner till -28 C (därefter bildas issörja som inte har någon sprängverkan). Vid temperaturer över 140 C börjar den brytas ned, vätskan ändrar färg (från rosa till mörkbrun) och ph-värdet sjunker under 7. Sker detta måste värmebäraren bytas ut. För att skydda glykolen skall systemet vara byggt för partiell förångning. Reglercentralens funktion Kontrollera felkoder, att givarna visar rimliga värden och att systemet startar/stoppar pumpen samt växlar ventillägen enligt inställd funktion. Om loggning är inställd kan värden för de senaste dagarna läsas av med dator och SolCon programmet. Vid problem kontrolleras resistans hos temperaturgivare. De av givarna uppmätta temperaturerna kan jämföras med motsvarande temperaturer uppmätta av andra mätinstrument. Man kan t.ex. mäta temperaturen i isvatten (0 C). Det är inte säkert att de båda mätningarna kommer att ge exakt samma resultat. Det viktiga är emellertid att givarna visar samma värden. Detta är dock svårt att kontrollera, eftersom solfångargivaren sitter på taket. Vid fel på givare kan den tilldelas ett fast värde för nöddrift. Flödet Kontrollera att flödesmätarna ger rimliga värden vid start (100%) och stopp (0%) av pumparna. Jämför flödet (vid 100 %) med det som fanns vid uppstart. Om flödet är betydligt lägre än förut behöver systemet troligen luftas eller ev. filter rengöras. Temperaturhöjningen i solfångarkretsen ska vara ca C vid fint väder. Pumparnas funktion kontrolleras genom att känna om de vibrerar lite när den startas och stoppas. Om pumparna inte startar kontrollera att det finns matningsspänning (230 VAC på R1 resp. R2) till moto- 18

19 rerna. Kontrollera även att styrsignal (1-10 VDC) finns på C1 resp. C2. Om pumparnas interna felsignal är kopplad till D1 resp. D2 bör även värdet för dessa ingångar kontrolleras. Tekniska specifikationer Parameter SolexMax Premium Yttermått [H,B,D] 1104, 650, ~280 mm CC mått primärkrets 180 mm CC-mått sekundärkrets 90 mm Röranslutningar 1 invändig Anslutning expansionskärl 3/4 utvändig för plantätning Säkerhetsventil utgång 3/4 invändig Max tillåtet tryck primär (sol) 6 Bar Max tillåtet tryck sekundär (värme) 3 Bar Max temp 120 C Maximal Propylenglykolblandning 50% Säkerhetsventil 6 Bar solkrets, 3 Bar sekundärkrets Manometer solkrets 0-6 Bar Backventil öppningstryck 0,2 mvp Termometrar C i solkrets Flödesmätare, primärsida Impulsmätare, 1 l/imp Flödesmätare, sekundärsida Grundfos VFS l/min, analog signal Tryckmätare Grundfos RPS 0-10 bar, analog signal Armatur Mässing Plantätning packning, AFM 34, asbestfri O-ringmaterial EPDM / Viton Värmeväxlare Rostfritt stål/koppar lödd Rör Rostfritt stål Isolering EPP 0,041 W/(m*K) Antal plattor värmeväxlare 40 st Max solfångaryta ca 70 m 2 Max last 35 kw Lämpligt primärflöde l/(m 2 *h) 19

20 Pumpkurvor Nedan visas pumpkurvor för SolexMax Premium (SolexMAX HZH - högflöde). Pressure [m wc] Pressure [kpa] Flow rate [l/h] 20

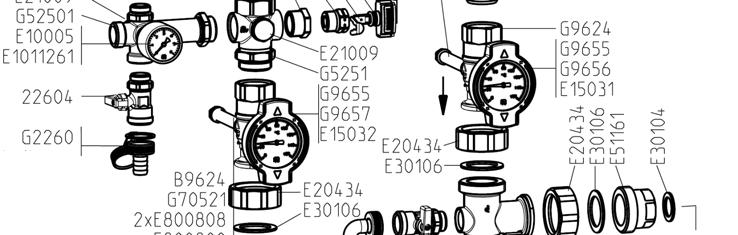

21 Ingående delar Primärkrets 21

22 Sekundärkrets 22

23 23

24 Denna monteringsanvisning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: SolexMax Premium v
