1 Svesol solfångarsystem Så fungerar det Beskrivning Drift Underhåll Garanti Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2011 Svesol solfångarsystem Svesol värmesystem AB 2011 Svesol Svesol Solfångarsystem Solfångarsystem v06 v

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Beskrivning av Svesol solvärmesystem... 3 Funktion och solvärmeutbyte... 3 Ackumulatortanken i ett kombisystem... 3 Ingående delar... 3 Inkopplingar för olika systemlösningar... 5 Drift, underhåll och skötsel... 7 Kontrollista... 7 Flödet... 8 Värmebäraren... 8 Systemtryck... 8 Trycket på expansionskärlets luftsida... 8 Reglercentralens funktion... 9 Backventilens funktion... 9 Garanti... 9 Garantisedel

3 Beskrivning av Svesol solvärmesystem Funktion och solvärmeutbyte Svesol solvärmesystem för villa tillför värme till en ackumulatortank för att därifrån sedan användas till uppvärmnings- och tappvarmvattensystem. Solfångarkretsen är sluten och levererar värme till ackumulatortanken via en värmeväxlare. Värmeväxlaren kan endera vara en inbyggd slinga i tanken, eller en yttre plattvärmeväxlare, vilken ofta används om tanken inte är utrustad med intern värmeväxlare. Man bör alltid låta solfångarna arbeta mot så låg temperatur som möjligt, eftersom värmeförlusterna då blir mindre och verkningsgraden högre. Solvärmeslingan är därför placerad i tankens nedre del. Elpatronen (EP) bör vara placerad i tankens övre del. Så är även fallet för annan tillsatsvärme, tex. pelletpannor jobbar mot den övre delen av tanken. Man får högre solvärmeutbyte och lägre tankförluster om tillsatsvärmen ställs på max 60 C. Detta har speciellt stor betydelse under sommarhalvåret. En väl skiktad tank är en förutsättning för ett väl fungerande system, omblandning skall undvikas. Driftskostnaden för solvärmesystemet är obetydlig. Solvärmeutbytet från solfångare beror inte enbart på solfångarens konstruktion, även arbetstemperaturen och väderleken påverkar. Solfångarens riktning och lutning är också avgörande: god funktion uppnås på takytor mellan sydost och sydväst med graders lutning (låg lutning - bra på sommaren, hög lutning - bra på vår/höst). Skuggning bör undvikas. Ackumulatortanken i ett kombisystem Fördelarna med Svesol solvärmessystem är att systemet är flexibelt genom dockningen till en ackumulatortank. I ett sådant kombisystem kan flera energikällor lämna värme till ackumulatortanken utöver solvärme, exempelvis värme från vedpanna, vattenmantlad pelletskamin, värmepump, fjärrvärme m.m. Från tanken lämnas ackumulerad värme vid behov till både värmesystemet (radiator, golvvärme) och tappvarmvattnet. Solfångarna kan arbeta året runt (så länge som de inte täcks av snö) genom att temperaturen i solslingan hålls låg och den totala årsverkningsgraden blir därmed hög. Allmänt om givarplacering Man bör alltid eftersträva att placera givarna. I tankar med solslinga bör givaren vara placerad på ca 1/4-1/3 av slingans höjd, ovanför nedre anslutningen. I tankar utan slinga där yttre värmeväxlare används (tex Solex armaturer) så bör givaren vara placerad något (ca 5-10 cm) över nedre anslutningen. Ev kan givaren placeras i ett T-rör i samma uttag. Se till att dykröret är tillräckligt långt så att det når in i tanken och att dykröret är smalt så att det inte stryper flödet för mycket i T-rör/muff. I undantagsfall kan man tvingas montera givaren innanför isoleringen mot tankens mantel, eller klamra den på utsidan av en muff så nära tanken som möjligt. Givaren kommer dock med denna montering att visa ett antal grader för låg temperatur. Givare av typen FKP6 har silikonisolerad kabel och används i solfångaren eller där det i övrigt förekommer höga temperaturer. Givare av typen FRP6 används i tanken och där kraven på temperaturtålighet är lägre. 3

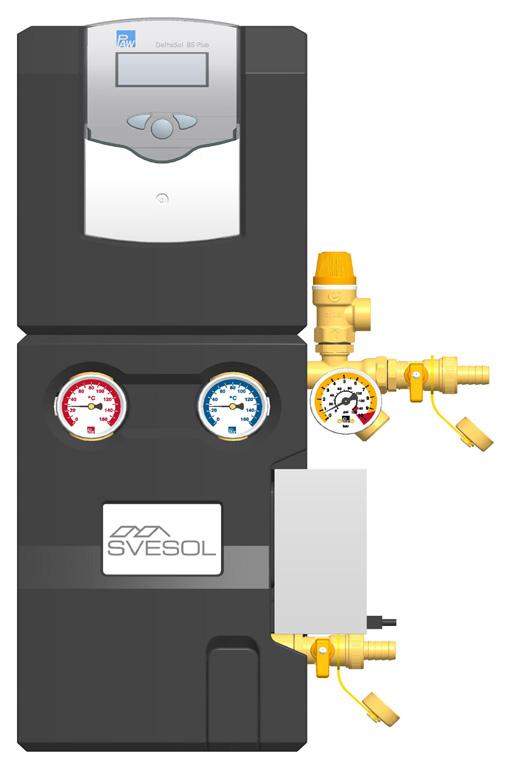

4 Ingående delar Svesol solvärmesystem för villa innehåller följande komponenter: Någon av följande solfångare: Svesol Premium: Plan solfångare, med högt utbyte. Härdat, antireflexbehandlat högtransmissionsglas, högselektiv yta, mineralullsisolering Yttermått 2168 x 1168 x 93 mm. Svesol Favorit: Plan solfångare, täckt med härdat lågjärnglas. Den är välisolerad med mineralullsisolering och har tack vare den högselektiva ytan och lågjärnsglas med hög ljusgenomsläpplighet, högt utbyte för pengarna. Yttermått 1933 x 1163 x 80 mm. Rörledningar i koppar. 12, 15 mm eller större beroende på antal solfångare och avstånd mellan solfångare och ackumulatortank. Montera om möjligt både framlednings- och returrören med lutning nedåt eller horsiontellt uppifrån solfångaren räknat. Då är det mycket lättare att avlufta systemet. Isolering. Högtemperaturtålig (150 C) för att klara driftsförhållandena i en solvärmeanläggning. Värmebärare: Tyfocor LS - speciellt utvecklad för solvärmeanläggningar. Värmebäraren är vätskan som transporterar värme från solfångarna till ackumulatortanken. Tyfocor LS är en färdigblandad propylenglykol (ca 42%, frysskydd till ca -25 C) anpassad för de höga temperaturer som kan förekomma i ett solvärmesystem. (För extrema förhållanden finns det även en Tyfocor Arctic med 52% glykolhalt och frysskydd ner till ca -40 C. Den har dock sämre värmeöverföringsegenskaper och används bara i undantagsfall.) Obs, för att skydda glykolen och garantera lång och tillförlitlig drift skall solvärmesystemet vara utformat så att en urkokning och fullständig tömning av solfångarna sker vid ca C. Någon av följande pumpkoppel: Solkretsarmatur Svesol Sencon består av en isolerad armaturlåda innehållande högeffektiv, energisnål, varvtalsstyrd (PWM) högtryckspump (14,5mvp), kulventiler med inbyggda termometrar i solkretsens fram och returledning, backventil för att förhindra oönskad självcirkulation i solkrets, manometer, på- och avtappningsventiler, säkerhetsventil, flödesmätare, luftfång samt anslutning för expansionskärl. Svesol Sencon är avsedd för att användas kopplad mot ackumulatortank med inbyggd solvärmeslinga. Solkretsarmatur Solex Mini med inbyggd värmeväxlare. Solex Mini består av en isolerad armaturlåda innehållande pumpar för primär- och sekundärsidan (högeffektiv, energisnål, varvtalsstyrd (PWM) högtryckspump (14,5mvp primär, 7,5 mvp sekundär)), plattvärmeväxlare, kulventiler med inbyggda termometrar i solkretsens fram och returledning, kulventiler med inbyggda termometrar i sekundärkretsens fram och returledning, backventil för att förhindra oönskad självcirkulation i primärkrets och sekundärkrets, manometer, på- och avtappningsventiler, säkerhetsventil, flödesmätare/givare, luftfång samt anslutning för expansionskärl. Solex Mini är avsedd för att användas kopplad mot ackumulatortank utan inbyggd solvärmeslinga samt mot ackumulatortank där man vill uppnå en bättre skiktning. Till Solex Mini finns termiska eller elektriska växelventiler som tillval. Någon av följande reglercentraler. För mer information om reglercentralernas funktioner, se separata manualer för dessa. Deltasol SLL (SenCon) Deltasol SL (Solex Mini) SC5.14 (Solex Mini/Midi/Maxi/Mega) Deltasol MX för speciallösningar där det krävs många givare/reläer, eller om man vill ha shuntstyrningen inbyggd i solstyrningen. 4

5 Inkopplingar för olika systemlösningar Nedan visas ingående delar och principiella inkopplingar av ett antal olika solvärmesystem. Sencon Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solkretsarmatur Ackumulatortank Varmvatten Pannkrets Eftervslinga EP Förvslinga Shunt Kallvatten Pump Radiatorkrets Bild 1: Skiss med ingående delar och principiell inkoppling mot ackumulatortank med inbyggd solvärmeslinga med Sencon 5

6 Solex Mini (inkopplad utan ventiler, med termisk ventil eller med elektriska växelventiler) Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solfångare Solkretsarmatur Solkretsarmatur Sekundär fram, retur Ackumulatortank Varmvatten Sekundär fram, retur Ackumulatortankar Varmvatten Pannkrets Eftervslinga EP Shunt Pump Radiatorkrets Pannkrets Eftervslinga EP Shunt Pump Radiatorkrets Termisk växelventil Förvslinga Förvslinga Kallvatten Kallvatten Bild 2: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och utan växelventiler med Solex Mini Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Bild 3: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och med en termisk växelventil med Solex Mini Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solfångare Sekundär fram, retur Bild 4: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och med två elektriska växelventiler med Solex Mini 6 Pannkrets B AB A AB B A Solkretsarmatur Ackumulatortankar Eftervslinga EP Förvslinga Varmvatten Shunt Kallvatten Pump Radiatorkrets Sekundär fram, retur Pannkrets Växelventil Växelventil Växelventil Växelventil B AB A AB B A Solkretsarmatur Ackumulatortankar Eftervslinga Förvslinga Varmvatten Shunt Kallvatten Pump Radiatorkrets Bild 5: Skiss med ingående delar och principiell inkoppling mot dubbla ackumulatortank utan inbyggd solvärmeslinga med två elektriska växelventiler med Solex Mini för optimal skitning och värmeanvändning EP

7 Drift, underhåll och skötsel Regelbunden kontroll Ett par gånger per år bör vissa komponenter och funktioner kontrolleras: Reglercentralens funktion (ev. felmeddelanden, rimliga värden från givare etc.) Flödet i systemet (vid 100% varvtal på pumpen) Systemtryck (med kall anläggning) Årlig kontroll Glykolens färg (vid färgförändringar rosa-orange -brun -svart, kontrollera ph värde) Vid en årlig kontroll kan följande genomföras: Gör rent smutsfilter om sådant finns i anläggningen. Kolla ph-värdet med tex lackmuspapper (skall vara >7) Om systemtryck sjunker eller uppför sig konstigt: kontrollera även trycket på expansionskärlets trycksida/luftsida (följ värden i tabell). OBS! Se sidan 8 för instruktioner på hur detta genomförs. Kontrollista För att långsiktigt se om eller hur flödet eller tryck förändras kan det vara bra att läsa av flödet (på 100%) och trycket för några olika temperaturnivåer och dokumentera detta. Det är därigenom enklare att fastställa eventuella problem så som utfällningar, igensättning m.m. Kontakta din återförsäljare vid problem. Flödesmätare och tryckmätare används för att kontrollera status på anläggningen. Vid rätt dimensionerat system och rätt inställt för- och systemtryck (se manual för pumpkopplet) så skall anläggningen klara av kokning utan att övertrycksventilen löser ut. Om övertrycksventil har löst ut v.g. kontrollera alla tryck. 1. Om trycket sjunker kan det finnas någon mindre läcka i systemet. Kontrollera läckage, expasionskärlets förtryck, och fyll på Tyfocor LS till rätt systemtryck. 2. Lågt flöde kan bero på luft i systemet, följ anvisningarna för påfyllning. 3. Lågt flöde kan även bero på igensatt smutsfilter (tillbehör för Svesols solkretsarmaturer). Rengör filtret och avlufta anläggningen. 4. Om flödet är noll, kontrollera systemtryck, luft, reglercentralen, matningsspänning och pumpen. 7

8 Flödet Flödet genom pumpen: Pumpens funktion kontrolleras genom att känna om pumpen vibrerar lite när den startas och stoppas. För Grundfos UPM3: kontrollera om någon diod lyser, i så fall finns matningsspänning till pumpen. Kör pumpen manuellt (se separat instruktion för reglercentralen), om enbart den vänstra dioden blinkar grönt saknas styrsignal, om den vänstra dioden lyser grönt och någon av de gula dioderna tänds när man försöker köra pumpen så finns styrsignal (PWM). Flödet genom hela anläggningen: När flödet genom systemet fungerar som det ska, ger flödesmätaren/ givaren utslag vid start och stopp av pumpen. Jämför flödet (vid 100% varvtal) med det som fanns vid uppstart. Om flödet är betydligt lägre än förut behöver systemet troligen luftas enligt beskrivningen, eller ev. filter behöver rengöras. Temperaturhöjningen i solfångarkretsen bör vara ca C vid fint väder. Reglercentralen kan variera pumphastigheten för att rätt temperaturhöjning ska erhållas. Värmebäraren Tyfocor LS är värmebäraren som är bäst lämpad för solvärmeanläggningar. Den är både köld och värmetålig, men i extremfall kan även denna brytas ned vilket innebär att vätskan ändrar färg (från rosa via orange till brun och i värsta fall svart) och ph-värdet sjunker under 7. Vid kontroll av värmebärarens färg görs detta genom att okulärt besikta färgen genom glaset på flödesmätaren. Om flödesmätare ej finns på solkretsarmaturen kan en ytterst liten mängd tappas ut genom påfyllningsventilen. Detsamma gäller vid kontroll av ph-värdet, en liten mängd vätska tappas ut genom påfyllningsventilen. Om värmebäraren har ändrat färg och ph-värdet är <=7 måste värmebäraren bytas ut. Systemtryck Det är viktigt att anläggningen är korrekt trycksatt. Det är främst två orsaker till detta. Dels behöver pumpen ha tillräckligt tryck för att gå jämt och vibrationsfritt, sedan måste värmebäraren gå i partiell förångning vid rätt temperatur för att kunna skona glykolen. Se alltså till att följa det för- /systemtryck som rekommenderas (se etikett på expasionskärl och/eller manual för pumpkopplet). Trycket på expansionskärlets luftsida Om systemtrycket sjunkit under inställt förtryck, eller trycket uppför sig konstigt i drift, bör även expansionskärlets förtryck kontrolleras. Obs, tillgång till trycksättningspump krävs. 1. Om dubbelbackventil finns installerad mellan expansionskärlet och solkretsarmaturen (tillbehör), skruva av expansionskärlet vid dubbelbackventilen. Backventilen stänger då mot systemet, dvs systemtrycket stannar kvar. Släpp ut all vätska ur expansionskärletet genom att trycka på backventilen som sitter kvar på kärlets övre sida. 2. Om avstängnings-/avtappningsventil finns installerad mellan expansionskärlet och solkretsarmaturen (tillbehör), stäng avstängningsventilen, öppna avtappningsventilen och töm kärlet. 3. Om ingen av ovanstående alternativ finns monterade på solfångaranläggningen måste glykol tappas ur systemet, tills systemtrycket blir 0 bar. 4. Kontrollera att kärlets lufttryck är korrekt (justera vid behov) och att ingen vätska finns på expasionskärlets luftsida. Rätt tryck för aktuell anläggning beskrivs under rubriken Systemtryck och förtryck i manualen för solkretsarmaturen. Expansionskärlets ventil sitter på motsatt sida om anslutningen, under en svart hatt, och är av samma typ som för bilhjul. 5. Återmontera kärlet om det tagits bort. 6. Fyll på vätska i systemet till gällande systemtryck för aktuell anläggning vilket även det beskrivs under rubriken Systemtryck och förtryck i manualen för solkretsarmaturen. 8

9 Reglercentralens funktion Kontrollera att inga felkoder visas, att givarna visar rimliga temperaturer och att systemet startar/stoppar pumpen enligt manualen för reglercentralen. De av givarna uppmätta temperaturerna kan jämföras med motsvarande temperaturer uppmätta av andra mätinstrument. Tips! Om reglercentralen visar fel på en givare, kan man som felsökning prova att skifta plats mellan 2 givare i reglercentralens plintar, för att se om felet följer med givaren (byt givare/kabel), eller ligger kvar på samma ingång (byt reglercentral). Backventilens funktion När tanken är klart varmare än utomhustemperaturen, t ex en kväll efter en solig dag eller en vinterdag/ natt, kontrolleras temperaturen på solfångargivaren. Om givarens temperatur starkt avviker från utomhustemperaturen bör fler kontroller göras. Om den stora temperaturskillnaden kvarstår vid 2-3 kontroller med några timmar emellan, är den troliga orsaken självcirkulation i systemet. Orsaken till självcirkulation kan vara att backventilerna inte fungerar som de ska. Backventilerna sitter i huvudkranarna i armaturen. Kontrollera att kranarna står helt öppna (vertikalt), annars kopplas backventilerna ur. Kör pumpen och stäng och öppna kranarna några gånger för att försöka få bort ev. smuts som kan ha fastnat i backventilerna. Vid höga byggnader och stora temperaturskillnader mellan solfångare och tank kan ev. extra backventiler, alternativt motorventil behöva installeras, eftersom viktskillnaden då kan bli större än backventilernas öppningstryck. Impulsstartfunktionen kan ev. trigga igång självcirkulation på vintern. Garanti Garantivillkor för plana solfångare Omfattar solfångarna Premium (Solvis FLK-SO-2502), Favorit (Euro L42 HTF) och Favorit Max (K423). Tio års garanti utan avskrivning + fem års förlängd garanti, totalt 15 år. Garantin omfattar material- eller tillverkningsfel som påverkar solfångarens funktion. Gäller solfångare köpta efter Garantivillkor för övriga produkter Två års garanti utan avskrivning. Garantin omfattar material- eller tillverkningsfel. Förlängd garanti 5 år Förlängd garanti gäller vid installation av, eller installation som är godkänd av, professionell vvs- eller solvärmeinstallatör när denne samt slutkund har tagit del av, skrivit under och skickat kopia på detta garantibevis till Svesol. Förlängd garanti gäller ej vid installation av privatpersoner. Förlängd garanti ger slutkund rätt att vid fel och byte till nya solfångare utnyttja 50% av solfångarmodulernas ursprungliga pris som prisavdrag på de nya solfångarmodulerna. Ursprungligt pris på solfångarmodulen beräknas efter Svesols prislista vid köptillfället. Garantivillkor För att förlängd garanti på solfångare ska gälla ska ifylld kopia av garantibevis vara Svesol tillhanda senast 14 dagar efter installation. Garantibeviset finns att ladda ner från Svesols hemsida, I samband med upptäckt fel ska slutkund utan dröjsmål kontakta återförsäljare/installatör för att påtala felet. Återförsäljare/installatör ska i sin tur kontakta Svesol för att beskriva problemet. 9

10 Reklamation till Svesol skall av återförsäljare/installatör göras omgående och skriftligen med dokumentation av det som misstänks vara felaktigt, enligt Svesols anvisningar. Kopia på köpbevis och eventuellt besiktningsprotokoll ska bifogas skriftlig reklamation. Besiktning som utförs av återförsäljare eller representant från Svesol i samband med reklamation debiteras kunden om inga felaktigheter som omfattas av garantin finns. Garantin omfattar normalt bruk för produktens avsedda användningsområde. Exempel som garantin ej omfattar: o o o o o o krossat glas på plana solfångare eller vakuumrör (täcks ofta av hemförsäkring, se information nedan) produkt som inte sköts enligt service- och skötselanvisningar produkt som inte är monterad och installerad enligt anvisningar inre eller yttre påverkan som produkten inte är avsedd för feldimensionerade anläggningar naturkatastrofer (täcks ofta av hemförsäkring, se information nedan) Eventuellt material eller ny monteringssats/monteringsanordning vid utbyte av solfångare bekostas av kunden (täcks ofta av hemförsäkring, se information nedan) Garantin täcker till och med år två arbetskostnader vid eventuellt utbyte av solfångare med följande belopp: 2500:- per påbörjad anläggning och första solfångaren, 1000:- per följande solfångare. Eventuella rese-, frakt- och emballagekostnader i samband med reklamation bekostas av kunden (täcks ofta av hemförsäkring, se information nedan) Garanti räknas från det datum produkterna levererades från Svesol. Hemförsäkring Svesols garanti är ett bra skydd, men hemförsäkringen kan i vissa fall omfatta sådant som vår garanti ej omfattar. Kontrollera med ditt försäkringsbolag vad din försäkring omfattar. Exempel där hemförsäkring ofta ger skydd: Arbetskostnader Monteringsanordningar Eventuella andra kostnader i samband med byte Naturkatastrofer Ersättningsprodukter Svesol värmesystem reparerar eller ersätter felaktiga produkter med exakt lika produkter så långt det är möjligt. Eftersom våra garantier sträcker sig över en lång tidsperiod kan vi dock inte lova att produkten är exakt lika i utförandet. I de fall det inte är möjligt ersätter vi med så likvärdig produkt som möjligt. 10

11 Garantisedel För att slippa riva ut denna sida ur manualen, ta en kopia av denna sida eller ladda ner blanketten med garantivillkor från Underskrifter för förlängd garanti, ska skrivas under av slutkund och installatör Slutkund/brukare Namn: Adress: Postadress: Telfon: Solvärmeanläggning Installationsdatum: Modell på solfångare samt antal: Återförsäljare/installatör Företag: Org.nr: Namn på installatör: Montage (stryk under rätt alternativ): Utanpåliggande på tak Infällt/integrerat i tak Montage på fasad Fristående montage Här bekräftas att installationen är gjord enligt Svesols dokumentation, att anläggningen är slutbesiktigad och att slutkunden har fått nödvändig driftinformation. Underskrift av installatör: Godkännande av slutkund: Slutkunden/brukaren ska behålla originalet och skicka en kopia till Svesol (se adress på baksidan av manualen eller maila inskannad pdf till info@svesol.se) senast 14 dagar efter installation. 11

12 Denna systembeskrivning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: Svesol Solfångarsystem v
