1 Solex HZH nstallation and commissioning instructions ransfer stations: Solex LF Svesol solkretsarmatur Solex HF Teknisk beskrivning Montering Inkoppling Funktion Felsökning Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2011 Solex HZH

2 Att tänka på Användning Svesol värmesystem AB Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Beskrivning av Svesol solvärmesystem... 3 Funktion och solvärmeutbyte... 4 Ackumulatortanken i ett kombisystem... 4 Ingående delar... 5 Solkretsarmatur och ledningsmaterial... 5 Montering och installation... 7 Idrifttagande... 9 Renspolning... 9 Systemtryck och förtryck... 9 Uppfyllning Avluftning Inställning av flöde Avslutning av installation Drift, underhåll och skötsel Tekniska specifikationer Reservdelar

3 Beskrivning av Svesol solvärmesystem Nedan visas ingående delar och principiell inkoppling av ett solvärmesystem. Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solkretsarmatur Sol ut, in, ut Ackumulatortankar Varmvatten Pannkrets Tempgivare i dykrör Tempgivare i dykrör AB B Växelventil A Eftervslinga Förvslinga Shunt Kallvatten Pump Radiatorkrets Bild: Drivpaketskiss med ingående delar och principiell inkoppling av ett solvärmesystem EP 3

4 Funktion och solvärmeutbyte Svesol solvärmesystem tillför värme till en ackumulatortank för att därifrån sedan användas till uppvärmnings- och tappvarmvattensystem. Solfångarkretsen är sluten och levererar värme till ackumulatortankar via en värmeväxlare. Värmeväxlaren är en inbyggd plattvärmeväxlare i solkretsarmaturen. För högsta solenergiutbyte styrs laddningen så att temperaturen från solfångarna styr var någonstans värmen hamnar. När solljuset är svagt och solfångarna kan leverera låga temperaturer laddas värmen in i svalare del av ackumulatorsystemet. När solljuset är starkt och solfångarna kan ladda höga temperaturer laddas värmen in på varmt ställe. Vid två ackumulatortankar betyder det att låga temperaturer från solfångarna hamnar i den svalare tanken och höga temperaturer laddas in i den varma tanken. Vid en enda tank sker laddning till tanken på flera höjder och tack vare skiktning i tanken bevaras värmekvaliteten. Elpatronen (EP) placeras i den varmare tanken. Så är även normalt fallet för annan tillsatsvärme, pellets/olja/gaspannor/värmepumpar jobbar mot den varma eller övre delen av tanken. Vedpannor kopplas dock i serie med båda tankarna för att tillgodogöra sig hela ackumulatortanksvolymen. Man får högre solvärmeutbyte och lägre tankförluster om tillsatsvärmen ställs på max 60 C. Detta har speciellt stor betydelse under sommarhalvåret. Driftskostnaden för solvärmesystemet är obetydlig. Solvärmeutbytet från solfångare beror inte enbart på solfångarens konstruktion, även arbetstemperaturen och väderleken påverkar. Solfångarens riktning och lutning är också avgörande: optimal funktion uppnås på takytor mellan sydost och sydväst med graders lutning. Ackumulatortanken i ett kombisystem Fördelarna med Svesol solvärmessystem är att systemet är flexibelt genom dockningen till ackumulatortank. I ett sådant kombisystem kan flera energikällor lämna värme till ackumulatortanken/tankarna utöver solvärme, exempelvis värme från vedpanna, vattenmantlad pelletskamin, värmepump m.m. Från tanken lämnas ackumulerad värme vid behov till både värmesystemet (radiator, golvvärme) och tappvarmvattnet. Solfångarna kan arbeta året runt genom att temperaturen i solslingan hålls låg och den totala årsverkningsgraden blir därmed hög. 4

5 Ingående delar Svesol solkretsarmatur Solex HZH innehåller systemspecifika delar för att kunna ta tillvara solenergi och transportera värmeenergin till befintlig tank. Solkretsarmatur och ledningsmaterial Nedan visas en bild som beskriver solkretsarmaturen. I detta och följande avsnitt kommer du kunna se siffror inom parentes i texten. De hänvisar till denna drivpaketskiss. Säkerhetsventil (1): Anslut ett rör som leder solfångarvätska in i ett uppsamlingskärl (använd t.ex. Tyfocordunken) A 8 3B 15 Flödesriktning: uppåt (9): kall vätska till solfångaren nedåt (8): varm vätska från solfångaren Expansionskärl (11): Rör (6-1) till expansionskärl ansluts bredvid manometern (1-3). En avstängningskran (10) (tillbehör) bör anslutas mellan slang och exp.kärl Fyll- och tömning: Avluftning (16a) Påfyllning (6) Avtappning (7) Avluftning (16b) Avtappning (7-1) Du måste ha rätt förtryck! Förtrycket beror på anläggningens höjd, se vidare info i detta dokument. 7-1 Luftventilen finns under den svarta plasthuven. Förklaring till siffror i bilden 1 Övertrycksventil, primärsidan, 6 bar 1-2 Övertrycksventil, sekundärsidan, 3 bar 1-3 Manometer 2 Flödesmätare, primärsida 2-2 Flödesmätare, sekundärsida 2-3 Värmeväxlare 3A+B huvudkranar i solfångarkrets inklusive termometer och backventil (enbart 3A) 6 Påfyllningskran solfångarkrets 7 Avtappning 1 primärkrets 7-1 Avtappning 2 primärkrets 12b 13 12a Flödesriktning: Uppåt (13): kallt vatten från ackumulatortank. Nedåt (12a) Värmt vatten, hög temp/prioritet 1 till acktank. Nedåt (12b) värmt vatten, lägre temp/ proritet 2 till acktank. 8 från solfångare 9 Till solfångare 10 Avstängningskran m. avtappn. (tillbehör) 11 Expansionskärl 12a Högtemperatur till tank, ventilläge 10 12b Lågtemperatur till tank, ventilläge 0 13 Retur från tank 14 Strypventil för inpassning av flöde 15 Avluftningskran primärkrets 16a Avluftningskran sekundärkrets (automatisk) 16b Avluftningskran sekundärkrets (manuell) Bild: Beskrivning av av solkretsarmatur. 5

6 Följande delar behövs för att transportera värmeenergi från solfångare till ackumulatortank: Rörledningar i koppar, Cu 15 mm, 18 mm eller större beroende på antal solfångare och avstånd mellan solfångare och ackumulatortank. Montera om möjligt både framlednings- och returrören med lutning nedåt eller horsiontellt uppifrån solfångaren räknat. Då är det mycket lättare att avlufta systemet. Isolering. Högtemperaturtålig (>150 C) för att klara driftsförhållandena i en solvärmeanledning. Som värmebärare används Tyfocor LS - en färdigblandad propylenglykol som är speciellt anpassad för de temperaturer som förekommer i ett solvärmesystem. Solkretsarmatur Solex HZH (= högflödeutförande) innehåller de flesta övriga komponenter som behövs för att få ett fungerande solvärmesystem. Komponenterna är huvudsakligen färdigmonterade. De viktigaste delarna i drivpaketet är: Solkretspump Wilo Star ST 15/8 ECO-3. Används i systemstorlekar på upp till 40 m 2. Fyll solkretsen innan pumpen startas, ty pumpen får endast mycket kortvarigt köras utan vätska. Tankkretspump Wilo Star ST 15/4 ECO-3. Fyll tankkretsen innan pumpen startas, då pumpen endast får köras mycket kortvarigt utan vätska Plattvärmeväxlare för överföring av värme från primär till sekundärkrets. Huvudventilerna (3A, 3B) är kulventiler med inbyggda backventiler och termometrar. Påfyllnings- och avtappningsventil (6,7). Flödesmätare (2), elektrisk eller mekanisk beroende på utförande. Säkerhetsventil primärkrets (1), öppnar om trycket kommer upp till 6 bar. När ventilen öppnar droppar lite av värmebäraren ur och trycket sjunker. Manometern (1-2) visar trycket på primärsidan. Manometern skruvas in helt och sedan tillbaka litet till rätt läge för avläsning. Observera att skvallerrör skall monteras och dras till uppsamlingskärl. Säkerhetsventil 3 bar i sekundärkretsen är främst avsedd för att skydda värmeväxlaren om någon kran skulle råka stängas, ackumulatortankarna skall avsäkras separat med lämplig säkerhetsventil. Solvärmeautomatiken, reglercentral DeltaSol E är integrerad i SolexMax HZH och mäter temperaturdifferensen mellan solfångare och ackumulatortank. Reglercentralerna levereras med fabriksinställda värden så att de ska gå att sätta i drift med så få inställningar som möjligt. En överhettningsfunktion gör att pumpen stannar om temperaturen i tanken blir över 90 C, detta för att undvika kokning av ackumulatorvatten. Reglercentralen levereras med nödvändigt antal temperaturgivare, se särskild instruktionsbok för reglercentralen. Växelventil för tillopp till ackumulatortank sitter integrerad i SolexMax HZH, växelventil för returen ingår inte i armaturen, men ingår i Svesols paket för Solex Max HZH. Expansionskärlet (29)av typ Solar Plus, skall ha en volym anpassad för aktuell solfångaryta. Leverantören kan hjälpa till med dimensionering. Kärlet tål trycket 10 bar. Högsta arbetstemperatur är 120 C. Kärlet är utrustat med ett specialmembran för värmebäraren i ett solvärmesystem och förtryckt med 2,5 bar på tryckluftsidan om membranet. Om fara råder att varmare vätska kan komma ned i kärlet kan ett mellankärl eller kylfläns monteras på rör till expansionkärl. (Kom även ihåg att justera in rätt förtryck före fyllning, uträkning av tryck beskrivs längre fram). Klämringskopplingar ingår ej, avpassas för valda rördimensioner. Kom ihåg att inga mineraloljehaltiga produkter får komma i kontakt med tätningarna i armaturen! Injusteringsventiler för flöde, avstängningsventil för expansion, filter, ingår ej men rekommenderas 6

7 Montering och installation Solkretsarmatur Solkretsarmaturen Solex HZH monteras på vägg eller tanksida på lämplig höjd. Montera upphängningsanordningen samt isolerlådans bakre del med medföljande skruv. Montera medföljande klämringskopplingar (15, 18 eller 22 mm) på in och utgångar (8), (9), (12a), (12b) och (13). Klämringskopplingarna har gummitätningar, de behöver inte linas. Röranslutning och isolering I det följande visas typiska kopplingsexempel för olika antal solfångare för matning med Solex HZH. Framledning i ena hörnet 2-3 st kopplade i serie st kopplade parallellt Returledning i andra hörnet Teckenförklaring Placering solfångargivare Framledning, varmt glykolvatten från solfångaren Returledning, kallare glykolvatten till solfångaren Anslutningsledningar: Cu-rör 15, 18 el 22x1 (beroende på systemstorlek) med Armaflex HT högtemperaturisolering Anslutningsledningar: Cu-rör 12x1 med Armaflex HT högtemperaturisolering Solfångarfält Solfångarfält Solfångarfält Rören lutar nedåt hela vägen = bäst! Rören uppåt innan de går nedåt = OK! Olika rörlängd, Låt bli! Bild: Några möjliga sätt att koppla solfångare. Som rörledning i systemet används normalt kopparrör. Använd de dimensioner som Svesol rekommenderar - det är viktigt för funktionen. Avluftningen kommer att underlättas om rördragningen dimensioneras så att ett flöde från taket på 0,5 m/s uppnås. För vakuumrör kan samtliga sektioner seriekopplas. För plana solfångare seriekopplas upp till 3 solfångare med matarledning dim 12 i varje krets. Det är viktigt att alla kretsar får lika lång matarledning så att strömningsmotståndet och därmed flödet blir lika i samtliga solfångare. Av den anledningen kopplas fram respektive returledning i motstående hörn. Rören kan få gå uppåt en bit innan de går ned, för att komma in på vinden eller liknande. Rören mellan solfångarna och ackumulatortanken ska isoleras väl och i hela sin längd. Eftersom solfångarna kan arbeta med temperaturer över 100 C, måste isoleringsmaterialet tåla dessa temperaturer. Om systemet är levererat med olika tjocklekar på isoleringen är den tjockare isoleringen tänkt för framledningen (det varma vattnet) och den tunnare isoleringen är tänkt för returen (det kallare vattnet). Det går även att välja den tunnare isoleringen där det kan vara trångt, om man vill gömma rörledningar under takteglet eller mellan /under läkt och vindskivor. Rörledningar sammanfogas med lödning (medför en renspolning av systemet innan driftstart) eller klämringskopplingar. Rören till solfångaren ansluts vid (8) och (9). 7

8 Temperaturgivare För styrning av solvärme mäts temperaturen i solfångaren och ackumulatortank(ar) samt i anslutning till värmeväxlaren, de olika temperaturerna ger information till reglercentralen så att den kan ladda in solvärmen så optimalt som möjligt. Solfångarens temperaturgivare ska placeras vid utgången på sista solfångaren, se bild ovan. Kom ihåg att dra med en kabel (min. 2x0,75 mm 2 ) till solfångargivaren i samband med rördragningen. Ackumulatortankens temperaturgivare monteras i dykrör i tanken. För exakt placering av temperaturgivarna i ackumulatortanken - var god se reglercentralens dokumentation. Övriga givare är förmonterade i solkretsarmaturen och kopplas ihop med reglercentralen med medlevererade kablar. Expansionskärl Expansionskärlets uppgift är att ge plats för värmeutvidgningen av solfångarvätskan samt att ta upp solfångarens hela vätskeinnehållet vid överhettning (stagnation). Din Svesol återförsäljare kan kan hjälpa till att dimensionera kärlet utifrån givna förutsättningar. Eventuellt kan ett mellankärl eller en rörkylare behövas för att sänka temperaturen på värmebäraren och skydda gummiblåsan i expansionskärlet. En avstängningskran med avtappningsmöjlighet rekommenderas i anslutning till kärlet. Säkerhetsventil Primärsida: Avblåsningsrör av tillräcklig dimension ska dras till ett värmebeständigt kärl. Sekundärsida: Avblåsningsrör dras till avlopp. Värmeväxlare Värmeväxlare är inbyggd i solkretsarmaturen och tanken(arna) behöver därför ingen solvärmeslinga. För att skydda värmeväxlaren från smuts rekommenderas att filter (med avstängningsmöjlighet för rengöring) monteras. Växelventiler Vid en tank som är förhållandevis liten kan det räcka med en ventil på varma sidan (inbyggd i Solex HZH). Vid stora tankar eller 2 st tankar monteras en extern växelventil mellan armatur och tank/tankar på returen från tanken/tankarna. Koppling till en ackumulatortank Ackumulatortanken behöver ingen solvärmeslinga tack vare den inbyggda värmeväxlaren i solkretsarmaturen. Den varmaste framledningen (12a) ansluts högt uppe på tanken. Den kallare framledningen (12b) ansluts på tankens mitt, strax under elpatronen. Returen till solkretsarmaturen (13) skall anslutas längst nere på tanken. Om extra växlingsventil på returen används ska (13) anslutas till ventilens gemensamma (AB). Ventilens (A) ansluts då till samma anslutning på tanken som (12b). Ventilens (B) kopplas till botten av tanken. Koppling till två ackumulatortankar Den varmaste framledningen (12a) ansluts högt uppe på högprioriterad tank. Den kallare framledningen (12b) ansluts högt uppe på lågprioriterad tank. Returen (13) ansluts till extern ventils gemensamma (AB). Extern ventils (A) ansluts i botten på högprioriterad tank. 8

9 Extern ventils (B) kopplas till botten på lågprioriterad tank. Om bivalent shunt används för radiatorkrets rekommenderas att botten på högprioriterad tank kopplas till toppen på lågprioriterad tank så att de båda tankarna blir seriekopplade. Avluftare Användning av avluftare rekomenderas. Använd en med manuell luftnippel. Anslut den nere vid solkretsarmaturen på varmt rör (8) från solfångare. Idrifttagande Renspolning Du behöver inte renspola solfångarkretsen om klämringskopplingar används och rören hålls rena, dvs igentejpade rörändar vid dragning genom väggar och tak. Solfångarna levereras renspolade efter provtryckning. Renspolning behöver bara göras om flera lödningar har gjorts eller skräp kommit in. Det som smutsar ner är lödrester samt lödfett och/eller skräp. Om frysrisk föreligger spolas rören rena med tryckluft, vid varmare väder används vatten. Följ nedanstående arbetsgång, vid renspolning av solfångarsystemet. Siffrorna inom parentes hänvisar till drivpaketskissen, tidigare i detta dokument. Renspolning av anläggning 1. Anslut tilloppslang till påfyllningsventilen (6) och en avtappningsslang till avtappningsventilen (7). 2. Öppna påfyllningsventilen och avtappningsventilen. 3. Stäng ventil (14) för att spola igenom solfångare. 4. Öppna ventil (14) igen, stäng ventil (3B) för att spola igenom värmeväxlare. 5. Öppna ventil (3B), stäng av vattnet eller luften. Tömning av renspolningsvatten 7. Om vatten använts: Tryck ut vattnet med tryckluft. 8. Stäng ventil (14) och (3B) växelvis på samma sätt som vid renspolningen så att allt spolvatten kommer ut. Det får inte finnas vatten kvar i anläggningen. Systemtryck och förtryck För att erhålla rätt förångningstemperatur för solvärmevätskan ska systemtrycket på solvärmesidan ställas in korrekt. Solvärmeanläggningen trycksättes därför till ett tryck som är anpassat till höjdskillnaden mellan solfångarnas högsta punkt och expansionskärlets placering. Vid för högt systemtryck i förhållande till höjdskillnad försämras Tyfocorens livslängd. Vid för lågt systemtryck i förhållande till höjdskillnad försämras systemets funktion. Nedan visas en tabell där olika tryck anges för olika höjdskillnader. Höjdskillnad [meter] Pförtryck [bar] 1,5 2 2,5 Pkall [bar] 1,6-1,7 2,1-2,2 2,6-2,8 Pvarm [bar] 1,7-2,0 2,2-2,5 2,7-3,0 Tabell för olika tryck i anläggning beroende på höjdskillnad. 9

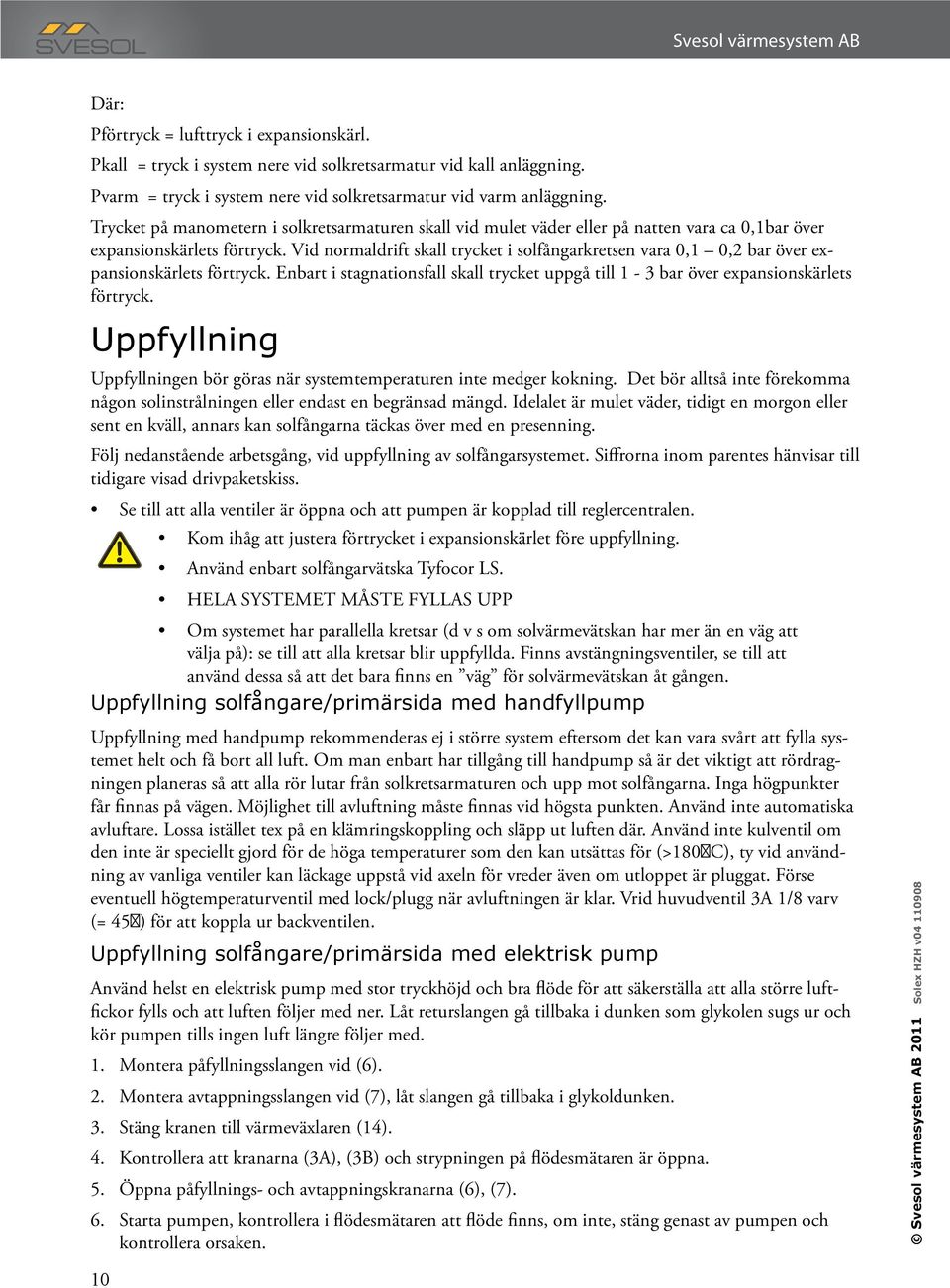

10 Där: Pförtryck = lufttryck i expansionskärl. Pkall = tryck i system nere vid solkretsarmatur vid kall anläggning. Pvarm = tryck i system nere vid solkretsarmatur vid varm anläggning. Trycket på manometern i solkretsarmaturen skall vid mulet väder eller på natten vara ca 0,1bar över expansionskärlets förtryck. Vid normaldrift skall trycket i solfångarkretsen vara 0,1 0,2 bar över expansionskärlets förtryck. Enbart i stagnationsfall skall trycket uppgå till 1-3 bar över expansionskärlets förtryck. Uppfyllning Uppfyllningen bör göras när systemtemperaturen inte medger kokning. Det bör alltså inte förekomma någon solinstrålningen eller endast en begränsad mängd. Idelalet är mulet väder, tidigt en morgon eller sent en kväll, annars kan solfångarna täckas över med en presenning. Följ nedanstående arbetsgång, vid uppfyllning av solfångarsystemet. Siffrorna inom parentes hänvisar till tidigare visad drivpaketskiss. Se till att alla ventiler är öppna och att pumpen är kopplad till reglercentralen. Kom ihåg att justera förtrycket i expansionskärlet före uppfyllning. Använd enbart solfångarvätska Tyfocor LS. HELA SYSTEMET MÅSTE FYLLAS UPP Om systemet har parallella kretsar (d v s om solvärmevätskan har mer än en väg att välja på): se till att alla kretsar blir uppfyllda. Finns avstängningsventiler, se till att använd dessa så att det bara finns en väg för solvärmevätskan åt gången. Uppfyllning solfångare/primärsida med handfyllpump Uppfyllning med handpump rekommenderas ej i större system eftersom det kan vara svårt att fylla systemet helt och få bort all luft. Om man enbart har tillgång till handpump så är det viktigt att rördragningen planeras så att alla rör lutar från solkretsarmaturen och upp mot solfångarna. Inga högpunkter får finnas på vägen. Möjlighet till avluftning måste finnas vid högsta punkten. Använd inte automatiska avluftare. Lossa istället tex på en klämringskoppling och släpp ut luften där. Använd inte kulventil om den inte är speciellt gjord för de höga temperaturer som den kan utsättas för (>180 C), ty vid användning av vanliga ventiler kan läckage uppstå vid axeln för vreder även om utloppet är pluggat. Förse eventuell högtemperaturventil med lock/plugg när avluftningen är klar. Vrid huvudventil 3A 1/8 varv (= 45 ) för att koppla ur backventilen. Uppfyllning solfångare/primärsida med elektrisk pump Använd helst en elektrisk pump med stor tryckhöjd och bra flöde för att säkerställa att alla större luftfickor fylls och att luften följer med ner. Låt returslangen gå tillbaka i dunken som glykolen sugs ur och kör pumpen tills ingen luft längre följer med. 1. Montera påfyllningsslangen vid (6). 2. Montera avtappningsslangen vid (7), låt slangen gå tillbaka i glykoldunken. 3. Stäng kranen till värmeväxlaren (14). 4. Kontrollera att kranarna (3A), (3B) och strypningen på flödesmätaren är öppna. 5. Öppna påfyllnings- och avtappningskranarna (6), (7). 6. Starta pumpen, kontrollera i flödesmätaren att flöde finns, om inte, stäng genast av pumpen och kontrollera orsaken. 10

11 7. Kör pumpen till den mesta luften har försvunnit. Om luftfång finns monterat i anslutning till solkretsarmaturen så lufta även där. 8. Öppna kranen till värmeväxlaren (14) och stäng till solfångarna (3B). 9. Alternera mellan att köra igenom solfångarna respektive värmeväxlaren några gånger. 10. När det inte längre följer med någon luft stängs först avtappningskranen, sedan körs lämpligt tryck upp i systemet (ca 1 bar över förtrycket), varefter påfyllningskranen stängs och pumpen stängs av. 11. Kontrollera att kranarna (3a), (3B) och (14) är öppna. 12. Anslut spänning till reglercentralen och kör pump 1 manuellt på 100% (Main Menu / Manual Operation / Relay 1, Auto - On). 13. Kontrollera flödet och ställ in lämpligt flöde med i första hand vredet på pumpen och i andra hand strypningen på flödesmätaren. 14. Låt pumpen stå och gå några minuter, stäng av pumpen och kontrollera om någon ny luft fastnat i luftfånget. Återställ till automatisk drift igen. 15. När flödet är inställt och avluftningen är klar ställs trycket in på ca 0,2-0,3 bar över förtrycket genom att pysa ut lite glykol genom avtappningskranen. 16. Lossa påfyllnings och avtappningsslangarna och montera täcklocken. Avluftning värmeväxlarens sekundärsida 1. Öppna kranarna (12a), (12b) genom att vrida dem 1/8 varv medsols och kontrollera att strypningen på flödesmätaren vid (13) är öppen. 2. Tag bort täckloppet från luftningskranen (7) och montera ev. en avtappningsslang. 3. Vrid frigörarknappen på växelventilens motor till läge hand, Ställ växelventilen i mittläge. 4. Öppna luftningskranen (7) försiktigt och släpp ut luften. 5. När luftningen är klar öppnas kranarna (12a) och (12b) helt, växelventilen ställs i läge 0 och frigörarknappen ställs i läge A (motordrift). 6. Anslut spänning till reglercentralen och kör pump 2 (relä 3) manuellt på 100%, Ställ in samma flöde som på primärsidan med i första hand vredet på pumpen och i andra hand strypningen på flödesmätaren. Återställ till automatisk drift igen. Avluftning Under den första tidens drift kan ev en del luft ansamlas i luftfånget. Kontrollera därför detta några gånger under de först veckorna. Avluftningen kan påverka systemtrycket. Kontrollera systemtrycket på kvällen/natten med kall anläggning när avluftningen är klar. Det skall vara ca 0,1-0,2 bar över förtrycket, justera vid behov. 1. Starta cirkulationspumpen med hjälp av reglercentralen - se manual. 2. Sätt pumpen på max flöde (III), genom att vrida på plastratt vid eldosan på pumpen. 3. Kontrollera på flödesmätaren att (hur mycket) flöde uppnås. 4. Avlufta på avluftningsventilen. 5. Öppna och låt luften pysa ut tills det kommer solvärmevätska. 6. När avluftningen är klar kontrolleras systemtrycket. Vid behov släpps vätska ut ur avtappningsventilen (7) tills systemtrycket är enligt ovanstående tabell för olika tryck i anläggning beroende på höjdskillnad. 11

12 Inställning av flöde För bästa utbyte av solenergin ska rätt flöde ställas in. Följ rekommendationstabeller för aktuell solfångartyp. I Svesols system används ett flöde på ca 0,4 l/m per m 2 solfångaryta vilket ger en temperaturhöjning på ca C över solfångarna. Vid kall tank är verkningsgraden något högre, dvs temperaturhöjningen ökar och vice verca. Samma flöde ställs in för primär och sekundärsida. Tillvägagångssätt vid inställning av flöde Vänster skala: 5-30 l/min Avläsning mot överkant av turbin Exemplet visar ca 20,5 l/min Bild: Hur flöde avläses Höger skala: l/min Avläsning mot underkant av turbin Flödet avläses enligt bild till vänster. 1. Kör pump 1 manuellt på 100% (Main Menu / Manual Operation / Relay 1, Auto - On). 2. Minska pumpvarvtal tills önskat flöde uppnås. 3. Om det ej går att uppnå önskat flöde genom att enbart ändra på pumpvarvtalet så bör grundflödet strypas in med hjälp av externa injusteringsventiler. 4. Ställ relä för pump i autoläge. 5. Genomför punkt 1 till 4 även för sekundärpumpen (Main Menu / Manual Operation / Relay 2, Auto - On). När sekundärpumpen är rätt inställd ska temperaturskillnaden mellan rör[1] och [3] vara lika stor som den mellan rör [2] och [4]. Temperatursänkningen genom värmeväxlaren beror på instrålning, solfångaryta m.m. och den ska normalt sett inte överskrida 5 C under drift. 12

13 Avslutning av installation När anläggningen går som den ska, demonteras slangarna och skyddslocken skruvas på igen. Allt överbliven solfångarvätska hälls över i en dunk och förvaras tillsammans med slangarna. Kontrollera tryck och flöde regelbundet, kontakta din återförsäljare vid problem. Flödesmätaren används för att kontrollera att det finns flöde i anläggningen. För att långsiktigt se om/hur flödet förändras kan det vara bra att läsa av flödet vid 100% varvtal för några olika temperaturnivåer och dokumentera detta: Inställda värden vid driftsättning: Anläggningens höjd:...m Förtryck expasion:..bar Systemtryck:..bar Antal solfångare:...st Typ:... Rekommenderat flöde:...l/m Inställt flöde primär..l/min Vid temperatur C Inställt flöde sekundär:..l/m Datum:... Sign:... Kontrollavläsningar (Obs, flödet läses av vid 100% vartal på pump): Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Datum: Flöde..l/min Temperatur C Tryck:..bar Efter cirka 1 veckas drift bör flödet läsas av. Jämför vid ungefär samma temperaturnivå, som lästes av vid uppstart. Om flödet är för dåligt bör systemet luftas ur och trycket justeras. Genom att frekvent kontrollera flödet observerar man eventuella problem så som utfällningar, igensättning m.m. 13

14 Drift, underhåll och skötsel Ett par gånger per år bör vissa komponenter och funktioner kontrolleras: Luft i systemet, lyssna efter brusande ljud, kontrollera avluftningsventiler. Flödet i systemet (på 100 % varvtal), dåligt flöde beror oftast på luftproblem. Systemtrycket. Trycket varierar med temperatur i solfångare och omgivning, men ska vid likartade förhållanden vara lika. Får inte sjunka under inställt förtryck. Tryckhöjning kräver tillgång till pump. Värmebärarens färg (rosa), vid färgförändringar skall ph-värdet kontrolleras. Reglercentralens funktion, felmeddelanden, startar pumpar vid rätt temperaturer, etc. En årlig kontroll bör göras av: Glykolens ph-värde (görs med t.ex. med lackmuspapper, skall vara >7) och frysskydd. Gör rent smutsfilter om sådant finns i anläggningen. Trycket på expansionskärlets luftsida. Avstängningventil till expansionskärl stängs och vätsketrycket i kärlet släpps ut med avtappningsventilen för att mäta förtrycket. Tillgång till tryckhöjningspump krävs för att trycksätta systemet igen efter kontroll. Avluftning Under den första tidens drift kan ev en del luft ansamlas i luftfånget. Kontrollera därför detta några gånger under de först veckorna och sedan mer sällan. Ventilerna [15], [16a], [16b] och eventuella andra ventiler avluftas en i taget. Var uppmärksam på eventuella strålar så det inte sprutar vatten på känslig elektronik!. Avluftningen kan påverka systemtrycket. Kontrollera systemtrycket på kvällen/natten med kall anläggning när avluftningen är klar. Det skall vara ca 0,1-0,2 bar över förtrycket, justera vid behov. Systemtryck Det är viktigt att anläggningen är korrekt trycksatt. Det är främst två orsaker till detta. Dels behöver pumpen ha tillräckligt tryck för att gå jämt och vibrationsfritt, sedan måste värmebäraren gå i partiell förångning vid rätt temperatur för att kunna skona glykolen och då får inte trycket vara för högt eftersom det skulle höja koktemperaturen till onyttiga nivåer. Se alltså till att följa det systemtryck som rekommenderas (se sid 9). Systemtrycket får ej sjunka till lägre än inställt förtryck, då kommer det att sjunka till vattenpelartrycket upp till solfångaren. Om systemtrycket sjunkit kontrollera orsak (läckage, övertrycksventil skvallrat ur vätska vid kokning, etc) - kontrollera även förtryck i expansionskärlet. Pumpa sedan i ny solfångarvätska och trycksätt systemet korrekt (se sid 9). Trycket på expansionskärlets luftsida Trycket i blåsan i expansionskärlets ska normalt sett inte förändras, men om systemtrycket uppför sig underligt kan orsaken bero på felaktigt förtryck. Vid kontroll måste expansionskärlet vara trycklöst. 1. Stäng avstängningskranen till expansionskärlet, öppna avtappningsventilen på kärlet och töm det på värmebärare. 14

15 2. Kontrollera förtrycket och justera vid behov (samma ventiltyp som på bilhjul, finns under svart plasthuv på expansionskärlet), för påfyllning av luft kan tillgång till kompressor behövas. 3. Stäng avtappningsventilen och öppna avstängningsventilen. 4. Fyll på glykol igen till rätt systemtryck, dubbelkolla genom att mäta lufttrycket när systemtrycket är inställt, lufttrycksmätaren och systemmanometern skall då visa samma värde. Backventilens funktion När tanken är klart varmare än utomhustemperaturen, t ex en kväll efter en solig dag eller en vinterdag/natt, kontrolleras temperaturen på solfångargivaren. Om givarens temperatur starkt avviker från utomhustemperaturen bör ytterligare kontroller göras. Om stora temperaturskillnader kvarstår vid 2-3 kontroller med några timmars mellanrum, är den troliga orsaken självcirkulation i systemet. Orsaken kan vara att backventilen inte fungerar som den ska. På primärsidan(solfångarsidan) finns en backventil integrerad i huvudventilerna (3A, 3B) och på sekundärsidan finns den ovanför (12a, 12b). Prova att stänga och öppna dessa ventiler några ggr för att försöka få loss ev skräp som fastnat vid backventilen. Observera att för att backventilerna ska vara inkopplade skall avfasningarna på ventilerna vara parallella med flödet, om kranen vrids något så kopplas backventilen ur. Vid höga anläggningar kan extra backventiler behöva monteras för att öka på det totala öppningstrycket. Vid fortsatta problem, kontakta installatören. Värmebäraren Tyfocor LS är en värmebärare som är anpassad för solvärmeanläggningar. Den har frysskydd ner till -28 C (därefter bildas issörja som inte har någon sprängverkan). Vid temperaturer över 140 C börjar den brytas ned, vätskan ändrar färg (från rosa till mörkbrun) och ph-värdet sjunker under 7. Sker detta måste värmebäraren bytas ut. För att skydda glykolen skall systemet vara byggt för partiell förångning. Reglercentralens funktion Kontrollera att givarna visar rimliga temperaturer och att systemet startar/stoppar pumpen enligt manualen för reglercentralen. Vid problem kontrolleras resistans hos temperaturgivare. De av givarna uppmätta temperaturerna kan jämföras med motsvarande temperaturer uppmätta av andra mätinstrument. Man kan t.ex. mäta temperaturen i isvatten (0 C). Det är inte säkert att de båda mätningarna kommer att ge exakt samma resultat. Det viktiga är emellertid att givarna visar samma värden. Detta är dock svårt att kontrollera, eftersom solfångargivaren sitter på taket. Flödet Flödet genom pumpen: Pumpens funktion kontrolleras genom att känna om pumpen vibrerar lite när den startas och stoppas. Om osäkerhet råder kan proppen mitt på tas bort. Under denna kan motorns axel kännas. Om pumpen fungerar snurrar axeln, i annat fall känns ett mejselspår. Om man lirkar axeln lite fram och tillbaka kan detta hjälpa pumpen att starta. Om pumpen fortfarande inte startar kontrollera att det finns el till motorn. Flödet genom hela anläggningen: När flödet genom systemet fungerar som det ska, ger flödesmätaren utslag vid start och stopp av pumpen. Jämför flödet med det som fanns vid uppstart. Om flödet är betydligt lägre än förut behöver systemet troligen luftas, se ovan. Temperaturhöjningen i solfångarkretsen ska vara ca C för ett högflödessystem och 40 C för ett högflödessystem vid fint väder. Genom att variera pumphastigheten kan rätt temperaturhöjning och optimal funktion erhållas. 15

16 Tekniska specifikationer Parameter Yttermått [H,B,D] CC mått primärkrets CC-mått sekundärkrets Röranslutningar Anslutning expansionskärl Säkerhetsventil utgång Max tillåtet tryck sol Max tillåtet tryck värme Solex HZH 1160, 650, ~280 mm 180 mm 90 mm Dn 20-3/4 invändig 3/4 utvändig med packning 3/4 invändig 6 Bar 3 Bar Max temp 120 C, kortvarigt 160 C Maximal Propylenglykolblandning 50% Säkerhetsventil Manometer solkrets Backventil öppningstryck Termometrar Flödesmätare Armatur Packning Värmeväxlare Rör Isolering Antal plattor värmeväxlare 6 Bar solkrets, 3 Bar sekundärkrets 0-6 Bar 0,2 mvp primär, 0,2 mvp sekundär C i solkrets 1-20 l/min Mässing Teflon/EPDM Rostfritt stål/koppar Rostfritt stål EPP 0,041 W/(m*K) 30 st Max solfångaryta 36 m 2 Max last lämpligt primärflöde 18 kw 0,4 l/(m 2 *min) 16

17 Pumpkurvor Nedan visas pumpkurvor för Solex HZH. 17

18 Reservdelar Primärkrets 6.5 Primary/solar circuit Solex HF I and Solex HF II 6 Spare parts [specialist] 18

19 6 Spare parts [specialist] Svesol värmesystem AB 6.6 Secondary/heating circuit Solex HF I and Solex HF II Sekundärkrets 2008/ xxx V

20 Denna monteringsanvisning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: Solex HZH v
