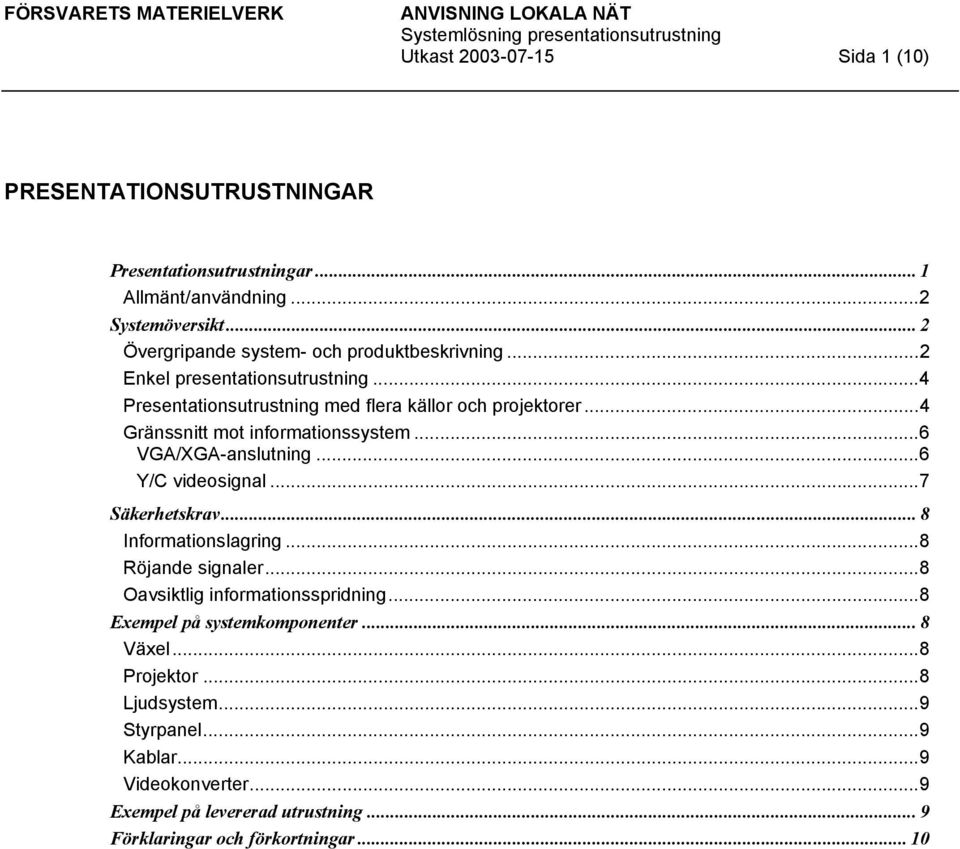

1 Utkast Sida 1 (10) PRESENTATIONSUTRUSTNINGAR Presentationsutrustningar... 1 Allmänt/användning...2 Systemöversikt... 2 Övergripande system- och produktbeskrivning...2 Enkel presentationsutrustning...4 Presentationsutrustning med flera källor och projektorer...4 Gränssnitt mot informationssystem...6 VGA/XGA-anslutning...6 Y/C videosignal...7 Säkerhetskrav... 8 Informationslagring...8 Röjande signaler...8 Oavsiktlig informationsspridning...8 Exempel på systemkomponenter Ljudsystem...9 Styrpanel...9 Kablar...9 Videokonverter...9 Exempel på levererad utrustning... 9 Förklaringar och förkortningar... 10

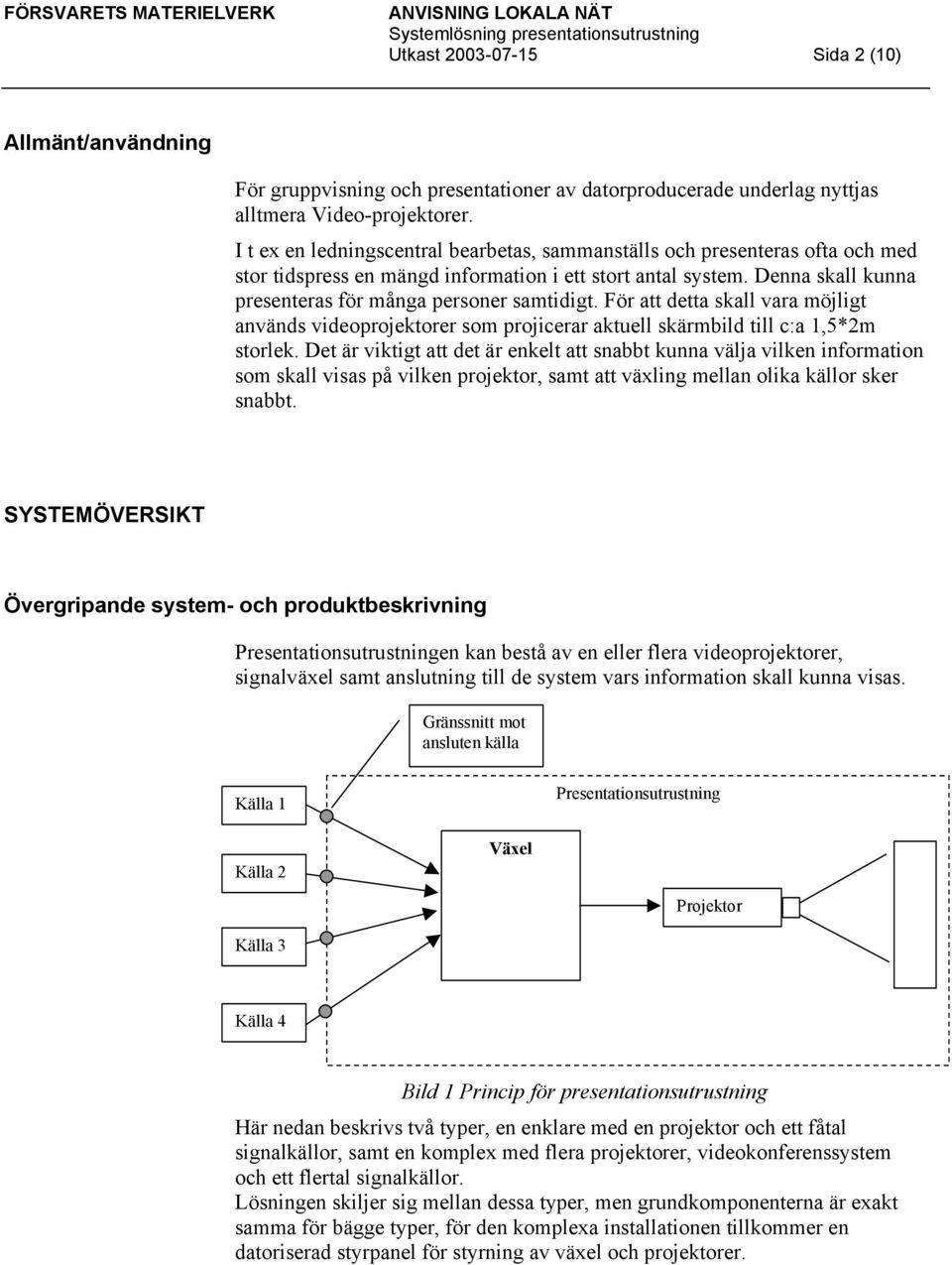

2 Utkast Sida 2 (10) Allmänt/användning För gruppvisning och presentationer av datorproducerade underlag nyttjas alltmera Video-projektorer. I t ex en ledningscentral bearbetas, sammanställs och presenteras ofta och med stor tidspress en mängd information i ett stort antal system. Denna skall kunna presenteras för många personer samtidigt. För att detta skall vara möjligt används videoprojektorer som projicerar aktuell skärmbild till c:a 1,5*2m storlek. Det är viktigt att det är enkelt att snabbt kunna välja vilken information som skall visas på vilken projektor, samt att växling mellan olika källor sker snabbt. SYSTEMÖVERSIKT Övergripande system- och produktbeskrivning Presentationsutrustningen kan bestå av en eller flera videoprojektorer, signalväxel samt anslutning till de system vars information skall kunna visas. Gränssnitt mot ansluten källa Källa 1 Presentationsutrustning Källa 2 Källa 3 Källa 4 Bild 1 Princip för presentationsutrustning Här nedan beskrivs två typer, en enklare med en projektor och ett fåtal signalkällor, samt en komplex med flera projektorer, videokonferenssystem och ett flertal signalkällor. Lösningen skiljer sig mellan dessa typer, men grundkomponenterna är exakt samma för bägge typer, för den komplexa installationen tillkommer en datoriserad styrpanel för styrning av växel och projektorer.

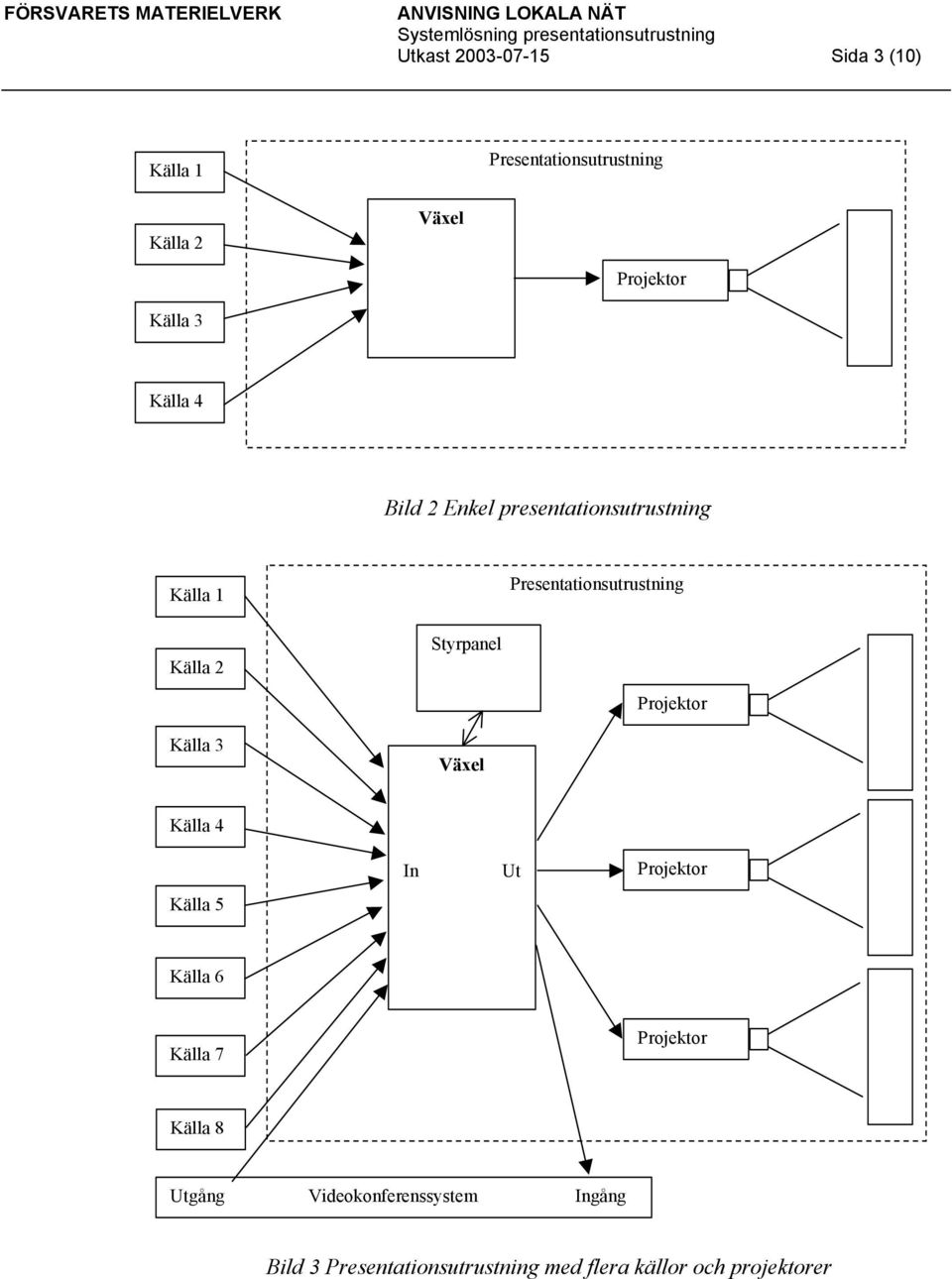

3 Utkast Sida 3 (10) Källa 1 Källa 2 Presentationsutrustning Källa 3 Källa 4 Bild 2 Enkel presentationsutrustning Källa 1 Presentationsutrustning Källa 2 Styrpanel Källa 3 Källa 4 Källa 5 In Ut Källa 6 Källa 7 Källa 8 Utgång Videokonferenssystem Ingång Bild 3 Presentationsutrustning med flera källor och projektorer

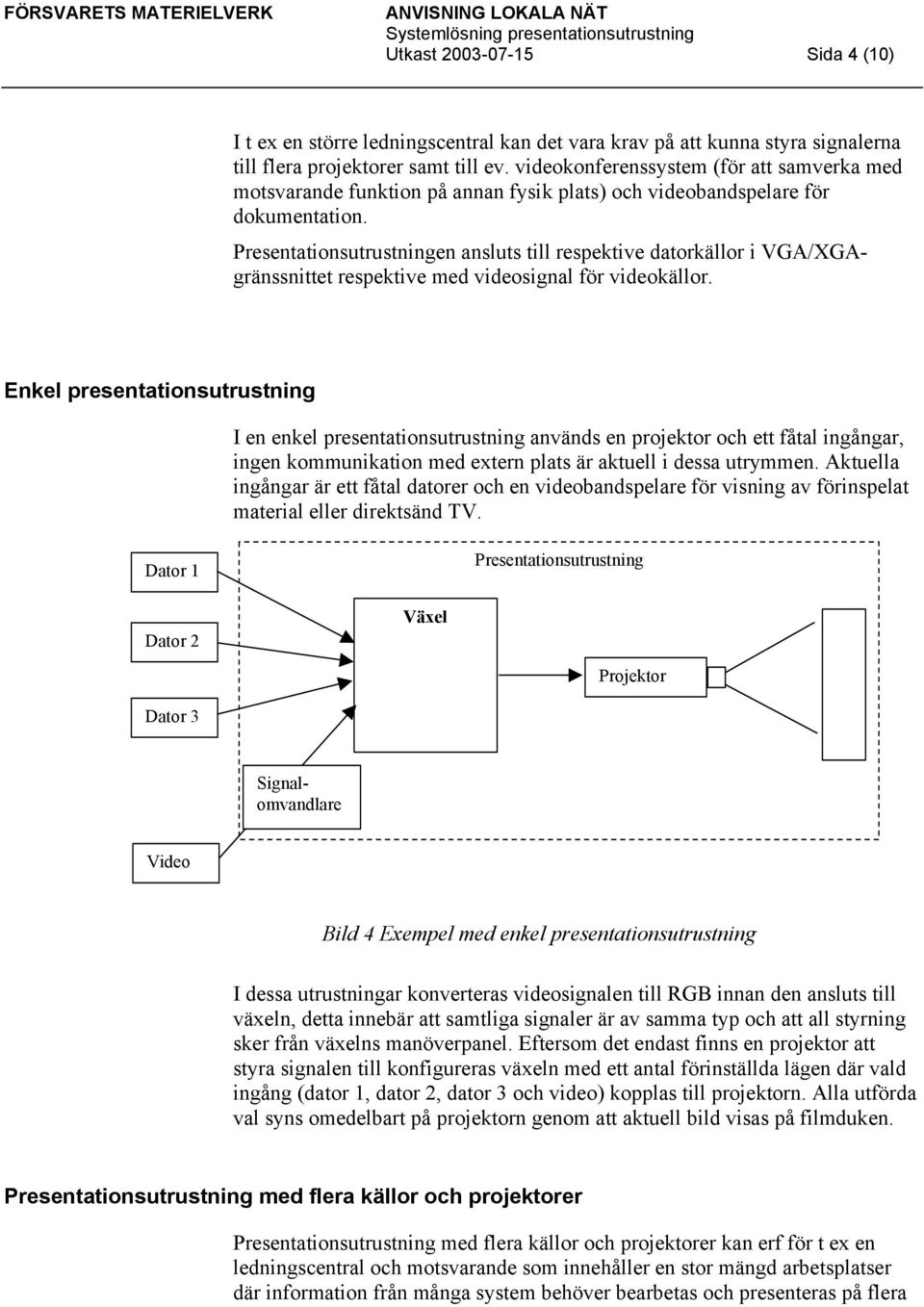

4 Utkast Sida 4 (10) I t ex en större ledningscentral kan det vara krav på att kunna styra signalerna till flera projektorer samt till ev. videokonferenssystem (för att samverka med motsvarande funktion på annan fysik plats) och videobandspelare för dokumentation. Presentationsutrustningen ansluts till respektive datorkällor i VGA/XGAgränssnittet respektive med videosignal för videokällor. Enkel presentationsutrustning I en enkel presentationsutrustning används en projektor och ett fåtal ingångar, ingen kommunikation med extern plats är aktuell i dessa utrymmen. Aktuella ingångar är ett fåtal datorer och en videobandspelare för visning av förinspelat material eller direktsänd TV. Dator 1 Presentationsutrustning Dator 2 Dator 3 Signalomvandlare Video Bild 4 Exempel med enkel presentationsutrustning I dessa utrustningar konverteras videosignalen till RGB innan den ansluts till växeln, detta innebär att samtliga signaler är av samma typ och att all styrning sker från växelns manöverpanel. Eftersom det endast finns en projektor att styra signalen till konfigureras växeln med ett antal förinställda lägen där vald ingång (dator 1, dator 2, dator 3 och video) kopplas till projektorn. Alla utförda val syns omedelbart på projektorn genom att aktuell bild visas på filmduken. Presentationsutrustning med flera källor och projektorer Presentationsutrustning med flera källor och projektorer kan erf för t ex en ledningscentral och motsvarande som innehåller en stor mängd arbetsplatser där information från många system behöver bearbetas och presenteras på flera

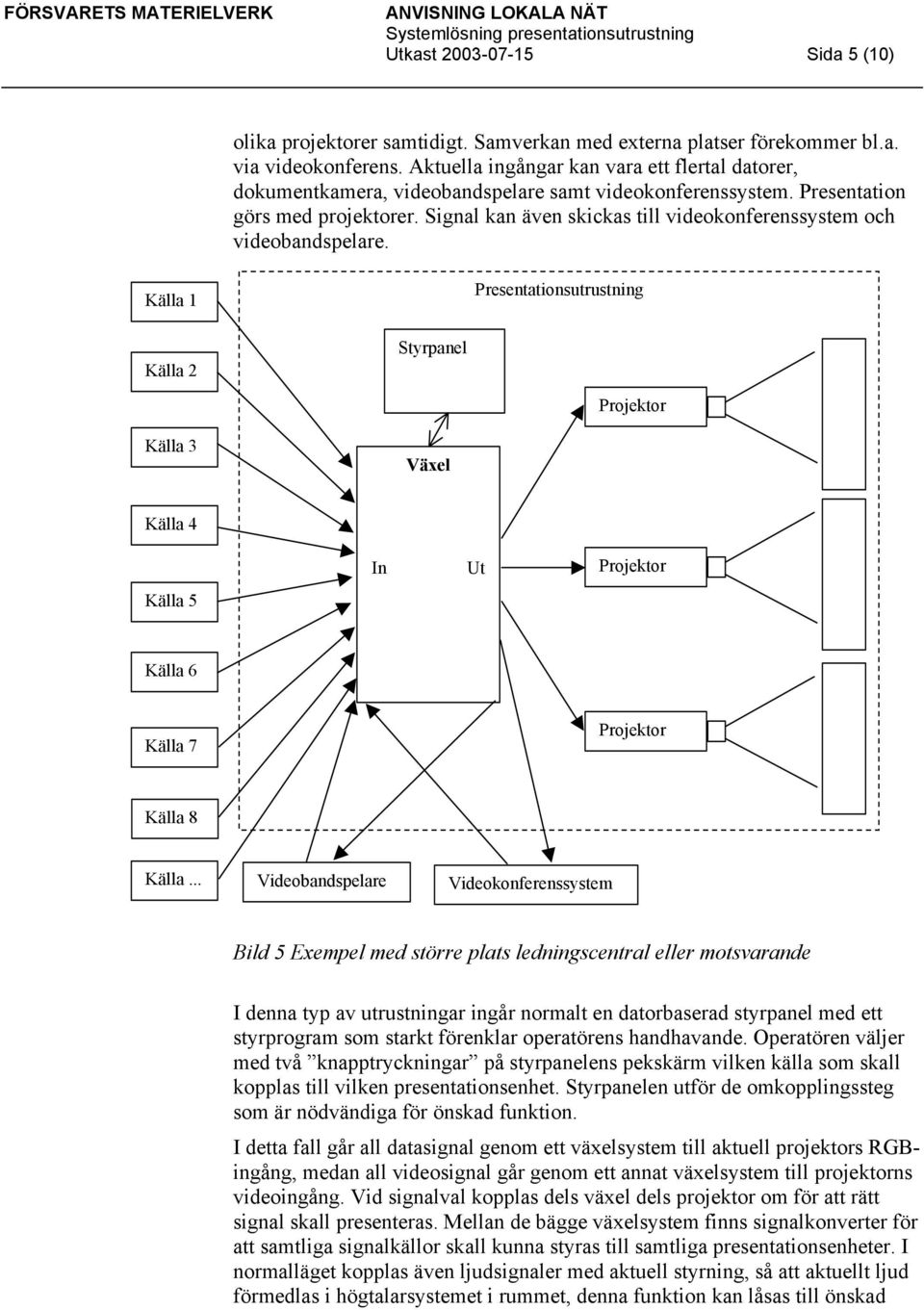

5 Utkast Sida 5 (10) olika projektorer samtidigt. Samverkan med externa platser förekommer bl.a. via videokonferens. Aktuella ingångar kan vara ett flertal datorer, dokumentkamera, videobandspelare samt videokonferenssystem. Presentation görs med projektorer. Signal kan även skickas till videokonferenssystem och videobandspelare. Källa 1 Presentationsutrustning Källa 2 Styrpanel Källa 3 Källa 4 Källa 5 In Ut Källa 6 Källa 7 Källa 8 Källa... Videobandspelare Videokonferenssystem Bild 5 Exempel med större plats ledningscentral eller motsvarande I denna typ av utrustningar ingår normalt en datorbaserad styrpanel med ett styrprogram som starkt förenklar operatörens handhavande. Operatören väljer med två knapptryckningar på styrpanelens pekskärm vilken källa som skall kopplas till vilken presentationsenhet. Styrpanelen utför de omkopplingssteg som är nödvändiga för önskad funktion. I detta fall går all datasignal genom ett växelsystem till aktuell projektors RGBingång, medan all videosignal går genom ett annat växelsystem till projektorns videoingång. Vid signalval kopplas dels växel dels projektor om för att rätt signal skall presenteras. Mellan de bägge växelsystem finns signalkonverter för att samtliga signalkällor skall kunna styras till samtliga presentationsenheter. I normalläget kopplas även ljudsignaler med aktuell styrning, så att aktuellt ljud förmedlas i högtalarsystemet i rummet, denna funktion kan låsas till önskad

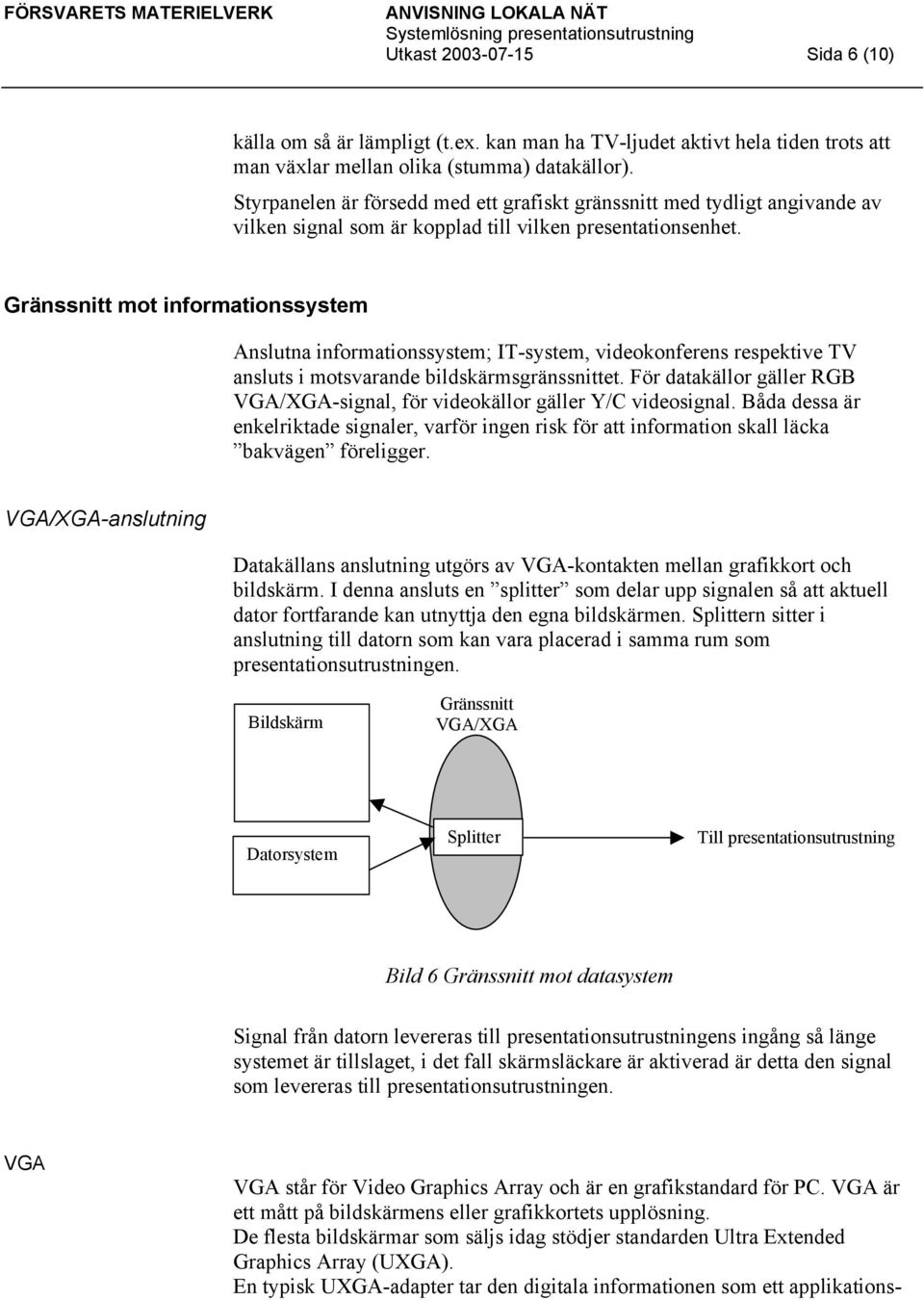

6 Utkast Sida 6 (10) källa om så är lämpligt (t.ex. kan man ha TV-ljudet aktivt hela tiden trots att man växlar mellan olika (stumma) datakällor). Styrpanelen är försedd med ett grafiskt gränssnitt med tydligt angivande av vilken signal som är kopplad till vilken presentationsenhet. Gränssnitt mot informationssystem Anslutna informationssystem; IT-system, videokonferens respektive TV ansluts i motsvarande bildskärmsgränssnittet. För datakällor gäller RGB VGA/XGA-signal, för videokällor gäller Y/C videosignal. Båda dessa är enkelriktade signaler, varför ingen risk för att information skall läcka bakvägen föreligger. VGA/XGA-anslutning Datakällans anslutning utgörs av VGA-kontakten mellan grafikkort och bildskärm. I denna ansluts en splitter som delar upp signalen så att aktuell dator fortfarande kan utnyttja den egna bildskärmen. Splittern sitter i anslutning till datorn som kan vara placerad i samma rum som presentationsutrustningen. Bildskärm Gränssnitt VGA/XGA Datorsystem Splitter Till presentationsutrustning Bild 6 Gränssnitt mot datasystem Signal från datorn levereras till presentationsutrustningens ingång så länge systemet är tillslaget, i det fall skärmsläckare är aktiverad är detta den signal som levereras till presentationsutrustningen. VGA VGA står för Video Graphics Array och är en grafikstandard för PC. VGA är ett mått på bildskärmens eller grafikkortets upplösning. De flesta bildskärmar som säljs idag stödjer standarden Ultra Extended Graphics Array (UXGA). En typisk UXGA-adapter tar den digitala informationen som ett applikations-

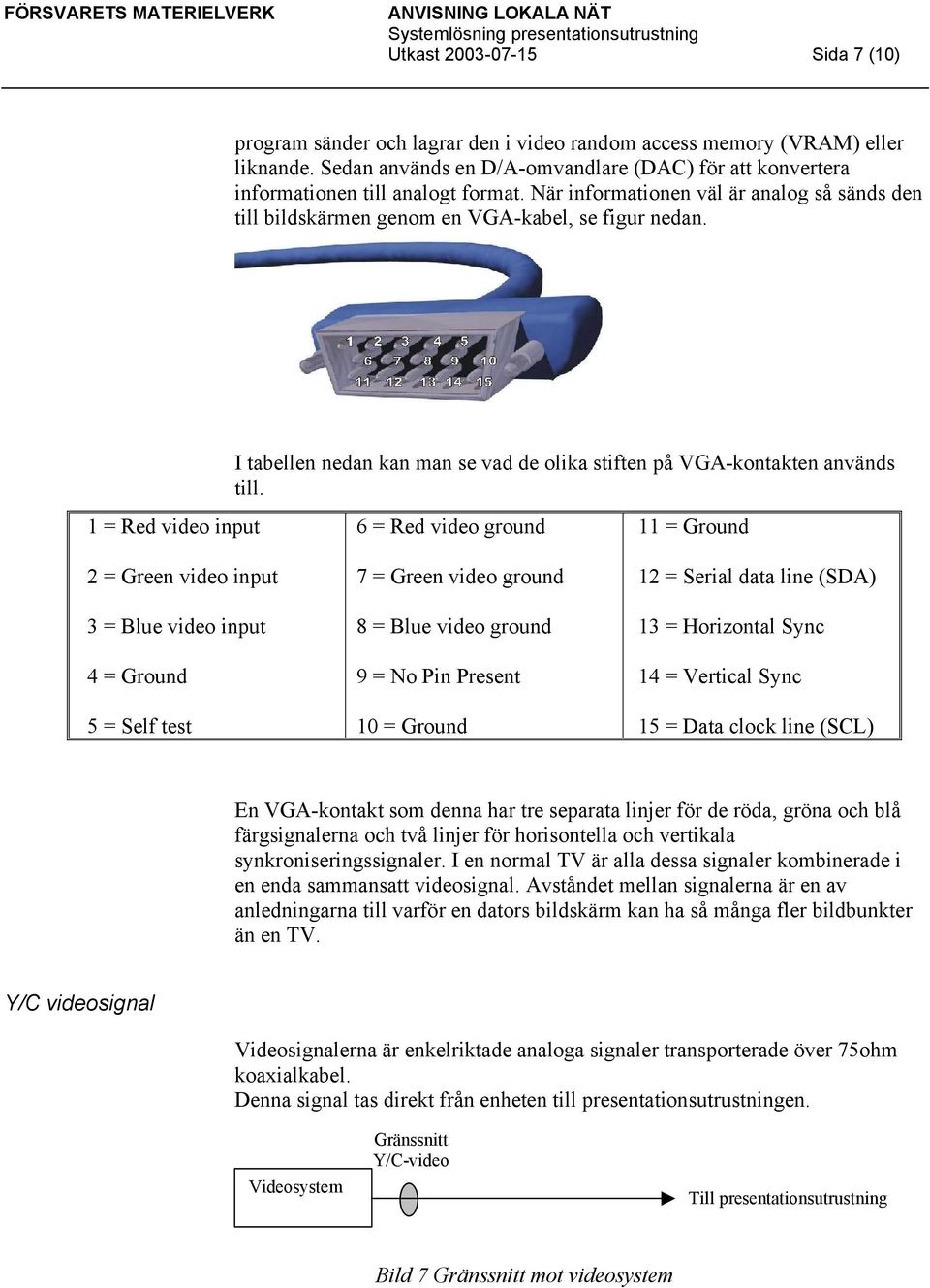

7 Utkast Sida 7 (10) program sänder och lagrar den i video random access memory (VRAM) eller liknande. Sedan används en D/A-omvandlare (DAC) för att konvertera informationen till analogt format. När informationen väl är analog så sänds den till bildskärmen genom en VGA-kabel, se figur nedan. 1 = Red video input I tabellen nedan kan man se vad de olika stiften på VGA-kontakten används till. 6 = Red video ground 11 = Ground 2 = Green video input 3 = Blue video input 4 = Ground 5 = Self test 7 = Green video ground 8 = Blue video ground 9 = No Pin Present 10 = Ground 12 = Serial data line (SDA) 13 = Horizontal Sync 14 = Vertical Sync 15 = Data clock line (SCL) En VGA-kontakt som denna har tre separata linjer för de röda, gröna och blå färgsignalerna och två linjer för horisontella och vertikala synkroniseringssignaler. I en normal TV är alla dessa signaler kombinerade i en enda sammansatt videosignal. Avståndet mellan signalerna är en av anledningarna till varför en dators bildskärm kan ha så många fler bildbunkter än en TV. Y/C videosignal Videosignalerna är enkelriktade analoga signaler transporterade över 75ohm koaxialkabel. Denna signal tas direkt från enheten till presentationsutrustningen. Videosystem Gränssnitt Y/C-video Till presentationsutrustning Bild 7 Gränssnitt mot videosystem

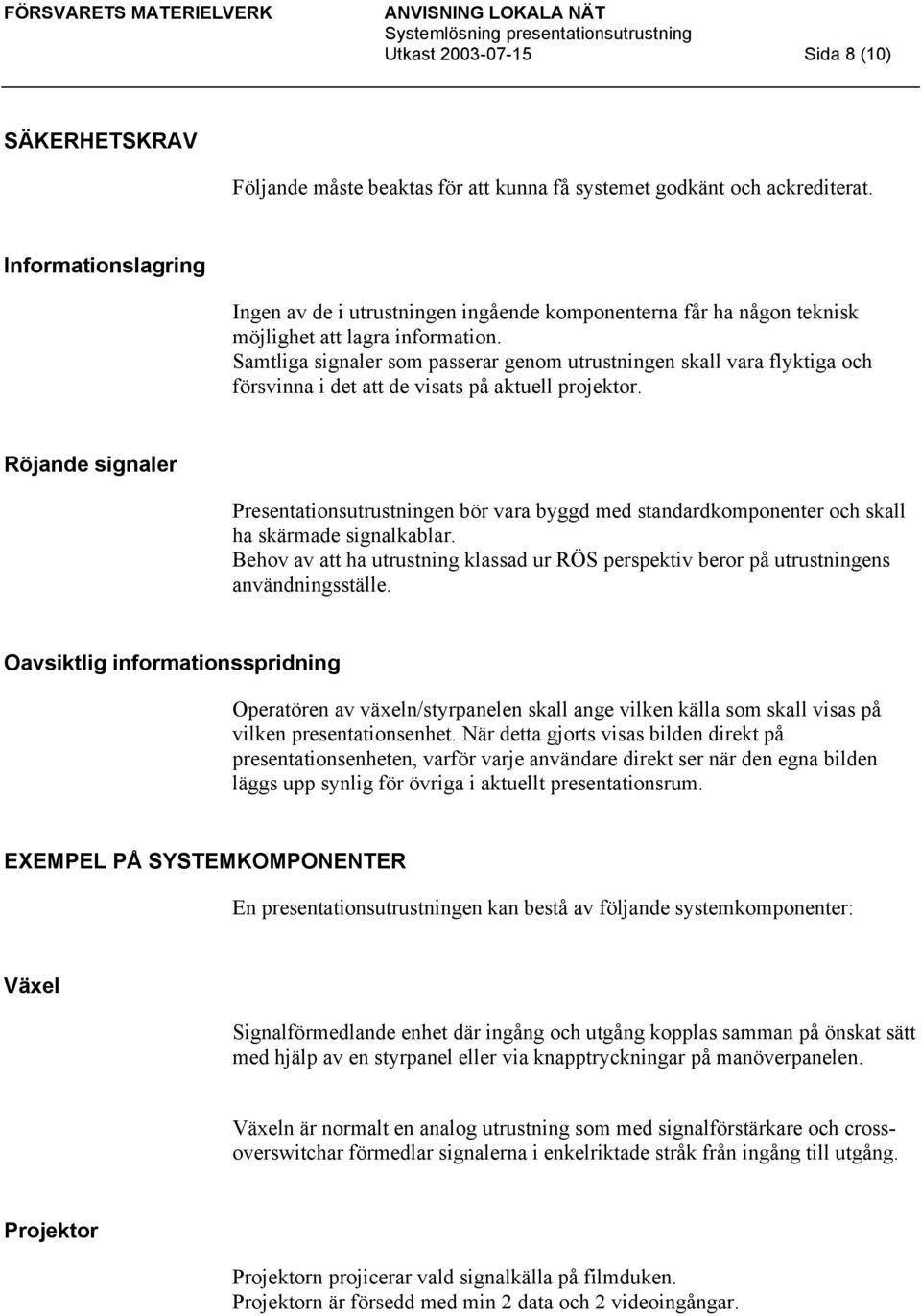

8 Utkast Sida 8 (10) SÄKERHETSKRAV Följande måste beaktas för att kunna få systemet godkänt och ackrediterat. Informationslagring Ingen av de i utrustningen ingående komponenterna får ha någon teknisk möjlighet att lagra information. Samtliga signaler som passerar genom utrustningen skall vara flyktiga och försvinna i det att de visats på aktuell projektor. Röjande signaler Presentationsutrustningen bör vara byggd med standardkomponenter och skall ha skärmade signalkablar. Behov av att ha utrustning klassad ur RÖS perspektiv beror på utrustningens användningsställe. Oavsiktlig informationsspridning Operatören av växeln/styrpanelen skall ange vilken källa som skall visas på vilken presentationsenhet. När detta gjorts visas bilden direkt på presentationsenheten, varför varje användare direkt ser när den egna bilden läggs upp synlig för övriga i aktuellt presentationsrum. EXEMPEL PÅ SYSTEMKOMPONENTER En presentationsutrustningen kan bestå av följande systemkomponenter: Signalförmedlande enhet där ingång och utgång kopplas samman på önskat sätt med hjälp av en styrpanel eller via knapptryckningar på manöverpanelen. n är normalt en analog utrustning som med signalförstärkare och crossoverswitchar förmedlar signalerna i enkelriktade stråk från ingång till utgång. n projicerar vald signalkälla på filmduken. n är försedd med min 2 data och 2 videoingångar.

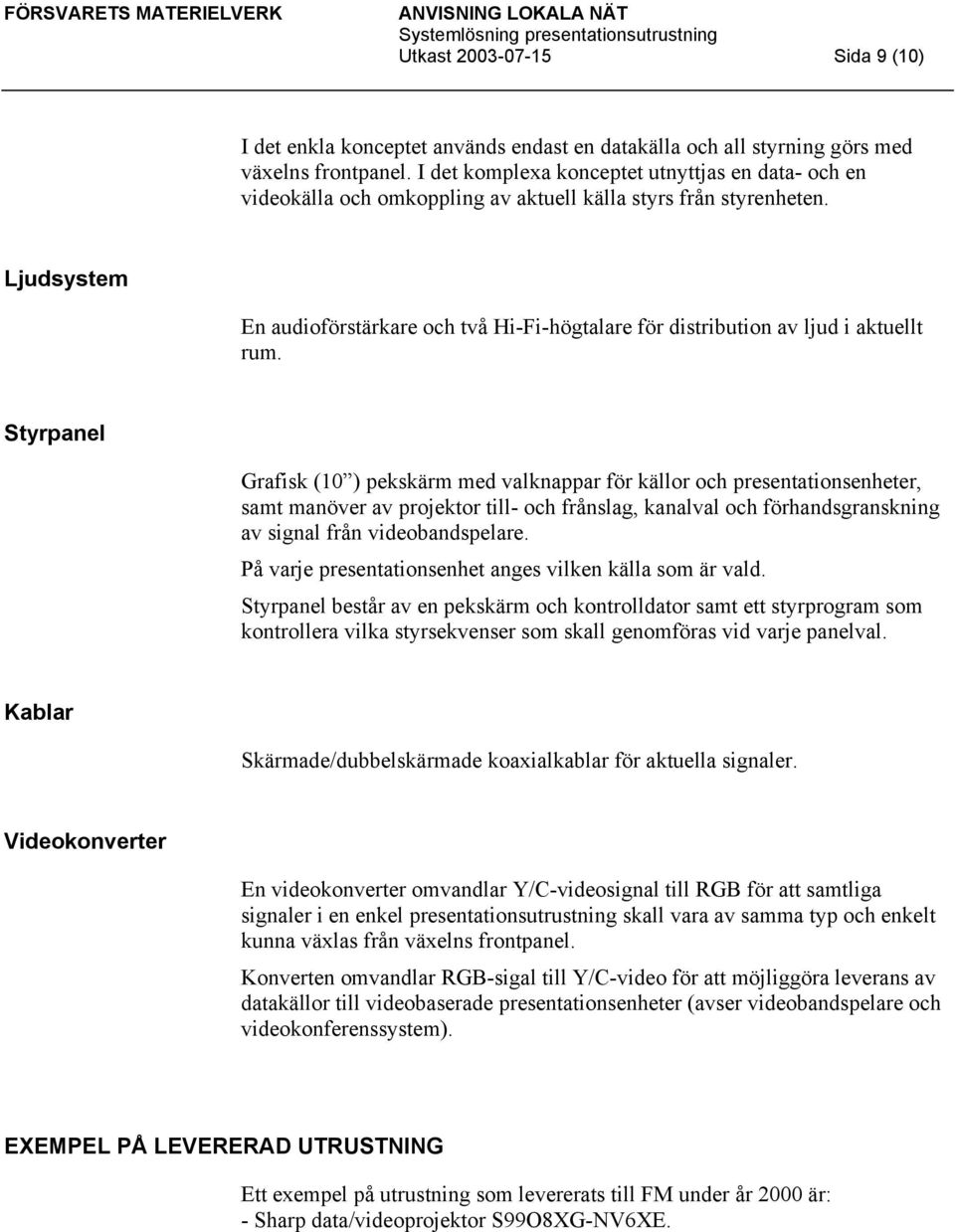

9 Utkast Sida 9 (10) I det enkla konceptet används endast en datakälla och all styrning görs med växelns frontpanel. I det komplexa konceptet utnyttjas en data- och en videokälla och omkoppling av aktuell källa styrs från styrenheten. Ljudsystem En audioförstärkare och två Hi-Fi-högtalare för distribution av ljud i aktuellt rum. Styrpanel Grafisk (10 ) pekskärm med valknappar för källor och presentationsenheter, samt manöver av projektor till- och frånslag, kanalval och förhandsgranskning av signal från videobandspelare. På varje presentationsenhet anges vilken källa som är vald. Styrpanel består av en pekskärm och kontrolldator samt ett styrprogram som kontrollera vilka styrsekvenser som skall genomföras vid varje panelval. Kablar Skärmade/dubbelskärmade koaxialkablar för aktuella signaler. Videokonverter En videokonverter omvandlar Y/C-videosignal till RGB för att samtliga signaler i en enkel presentationsutrustning skall vara av samma typ och enkelt kunna växlas från växelns frontpanel. Konverten omvandlar RGB-sigal till Y/C-video för att möjliggöra leverans av datakällor till videobaserade presentationsenheter (avser videobandspelare och videokonferenssystem). EXEMPEL PÅ LEVERERAD UTRUSTNING Ett exempel på utrustning som levererats till FM under år 2000 är: - Sharp data/videoprojektor S99O8XG-NV6XE.

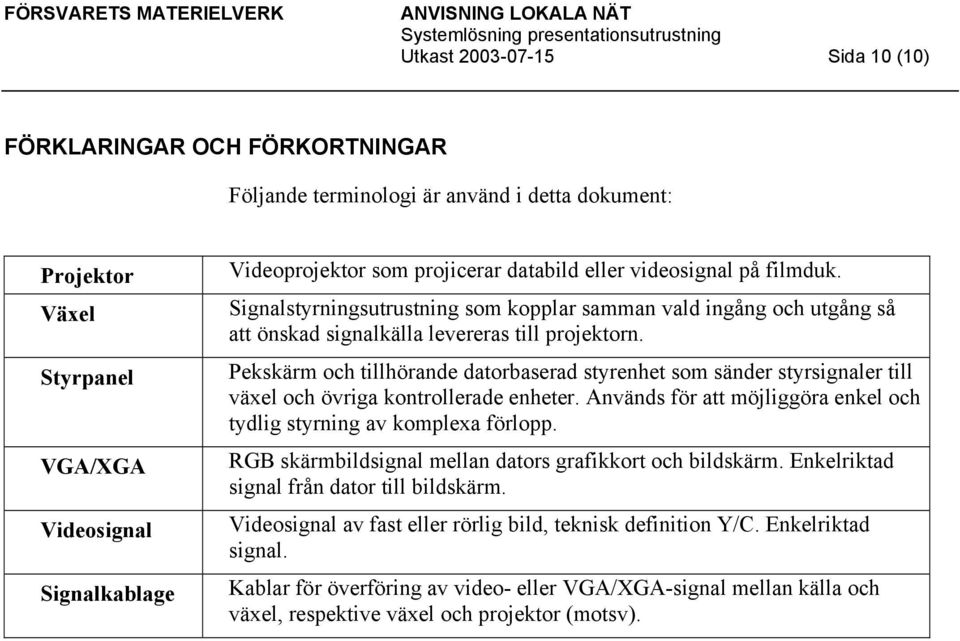

10 Utkast Sida 10 (10) FÖRKLARINGAR OCH FÖRKORTNINGAR Följande terminologi är använd i detta dokument: Styrpanel VGA/XGA Videosignal Signalkablage Videoprojektor som projicerar databild eller videosignal på filmduk. Signalstyrningsutrustning som kopplar samman vald ingång och utgång så att önskad signalkälla levereras till projektorn. Pekskärm och tillhörande datorbaserad styrenhet som sänder styrsignaler till växel och övriga kontrollerade enheter. Används för att möjliggöra enkel och tydlig styrning av komplexa förlopp. RGB skärmbildsignal mellan dators grafikkort och bildskärm. Enkelriktad signal från dator till bildskärm. Videosignal av fast eller rörlig bild, teknisk definition Y/C. Enkelriktad signal. Kablar för överföring av video- eller VGA/XGA-signal mellan källa och växel, respektive växel och projektor (motsv).
