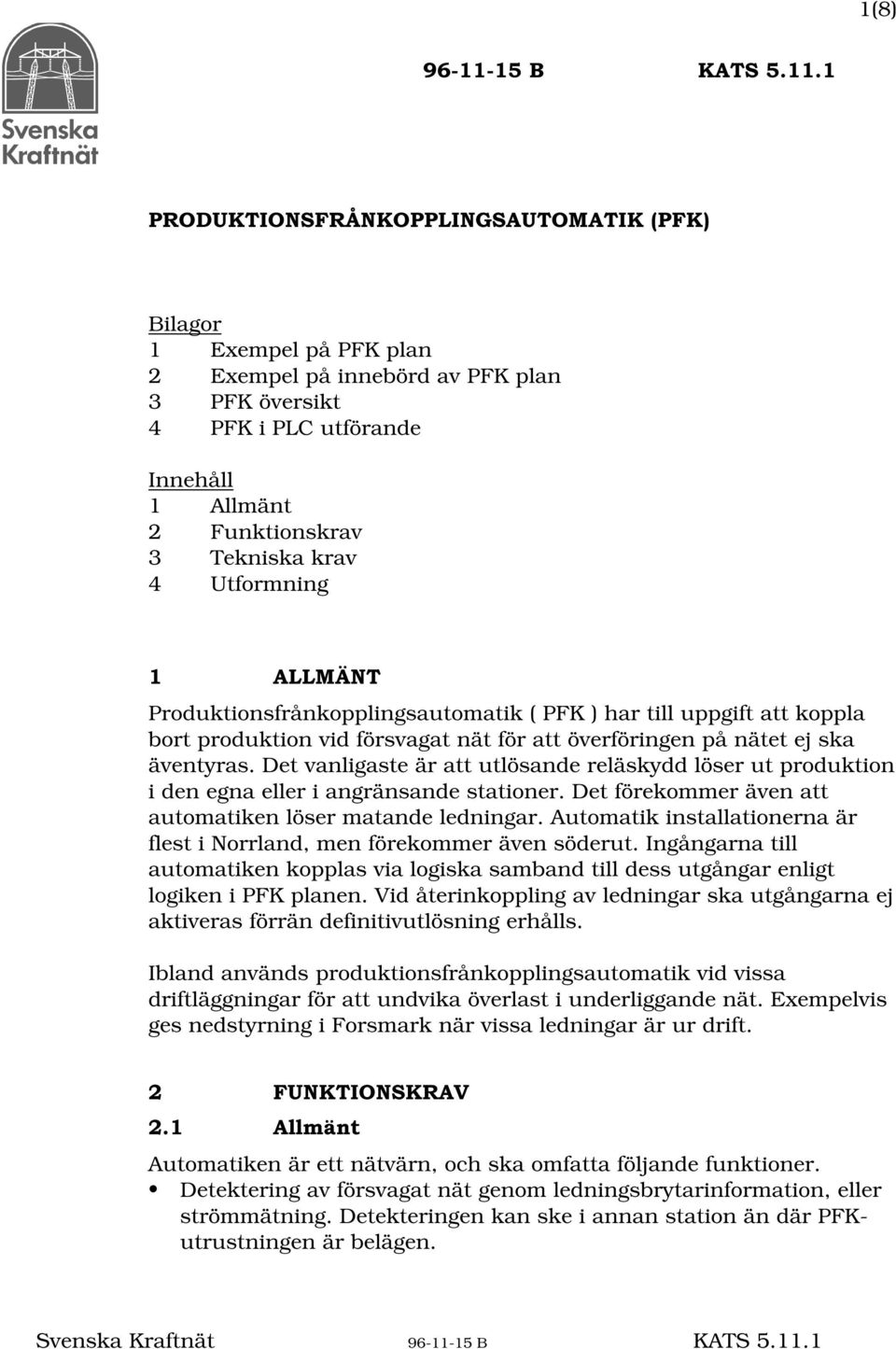

1 1(8) %.$76 352'8.7,216)5c1.233/,1*6$8720$7,.3). Bilagor 1 Exempel på PFK plan 2 Exempel på innebörd av PFK plan 3 PFK översikt 4 PFK i PLC utförande Innehåll 1 Allmänt 2 Funktionskrav 3 Tekniska krav 4 Utformning $//0b17 Produktionsfrånkopplingsautomatik ( PFK ) har till uppgift att koppla bort produktion vid försvagat nät för att överföringen på nätet ej ska äventyras. Det vanligaste är att utlösande reläskydd löser ut produktion i den egna eller i angränsande stationer. Det förekommer även att automatiken löser matande ledningar. Automatik installationerna är flest i Norrland, men förekommer även söderut. Ingångarna till automatiken kopplas via logiska samband till dess utgångar enligt logiken i PFK planen. Vid återinkoppling av ledningar ska utgångarna ej aktiveras förrän definitivutlösning erhålls. Ibland används produktionsfrånkopplingsautomatik vid vissa driftläggningar för att undvika överlast i underliggande nät. Exempelvis ges nedstyrning i Forsmark när vissa ledningar är ur drift. )81.7,216.5$9 $OOPlQW Automatiken är ett nätvärn, och ska omfatta följande funktioner. Detektering av försvagat nät genom ledningsbrytarinformation, eller strömmätning. Detekteringen kan ske i annan station än där PFKutrustningen är belägen. Svenska Kraftnät B KATS

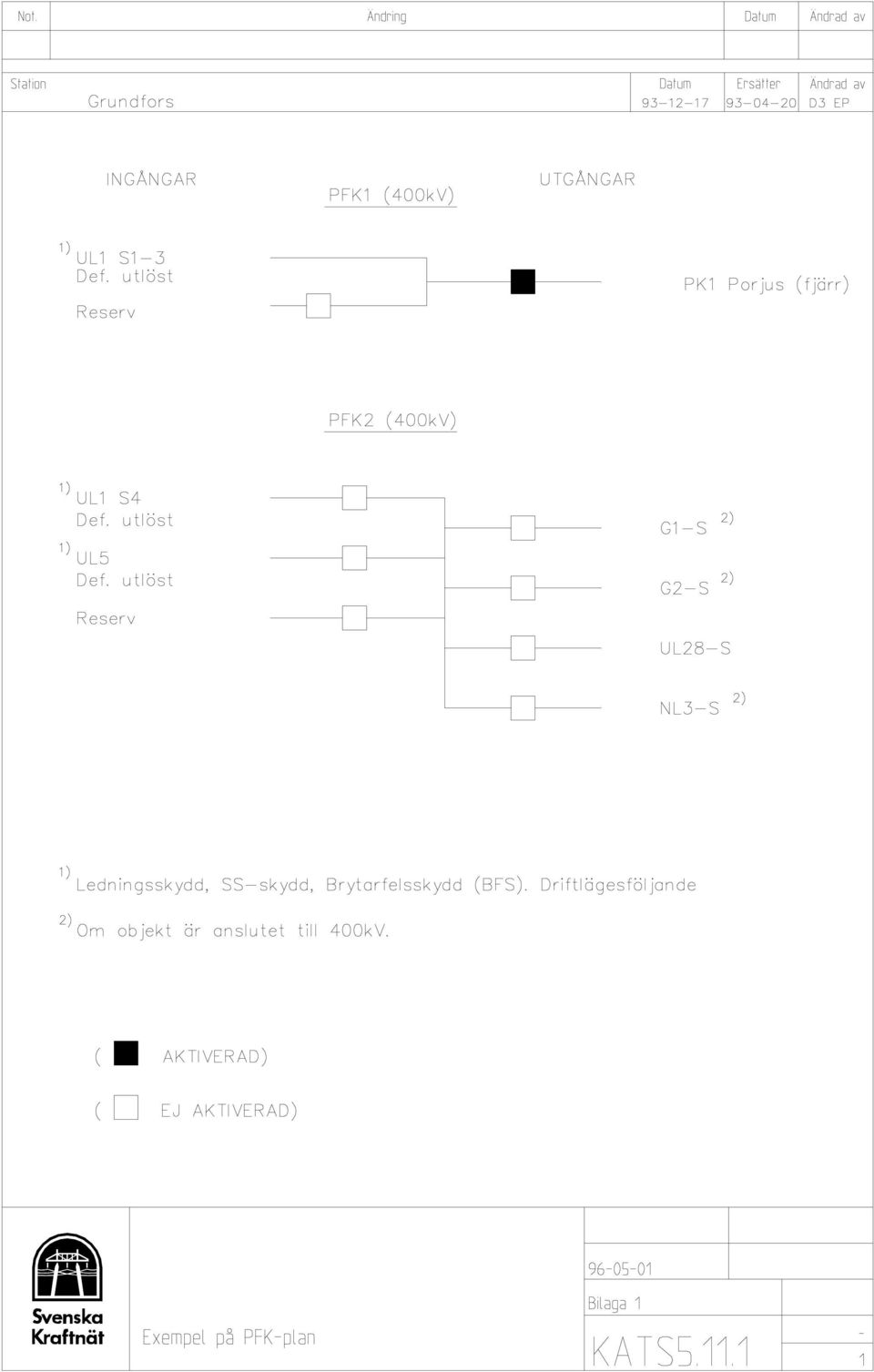

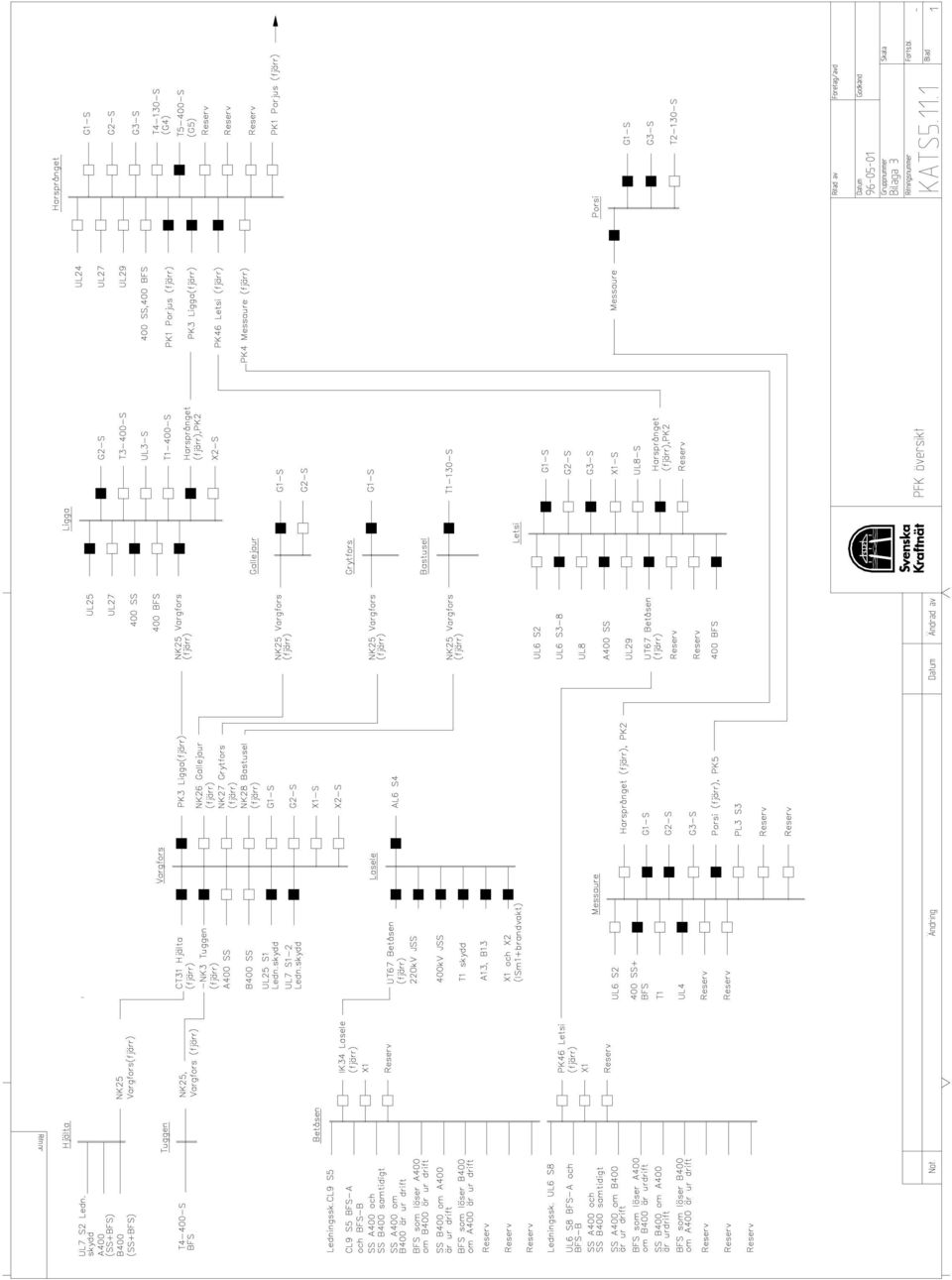

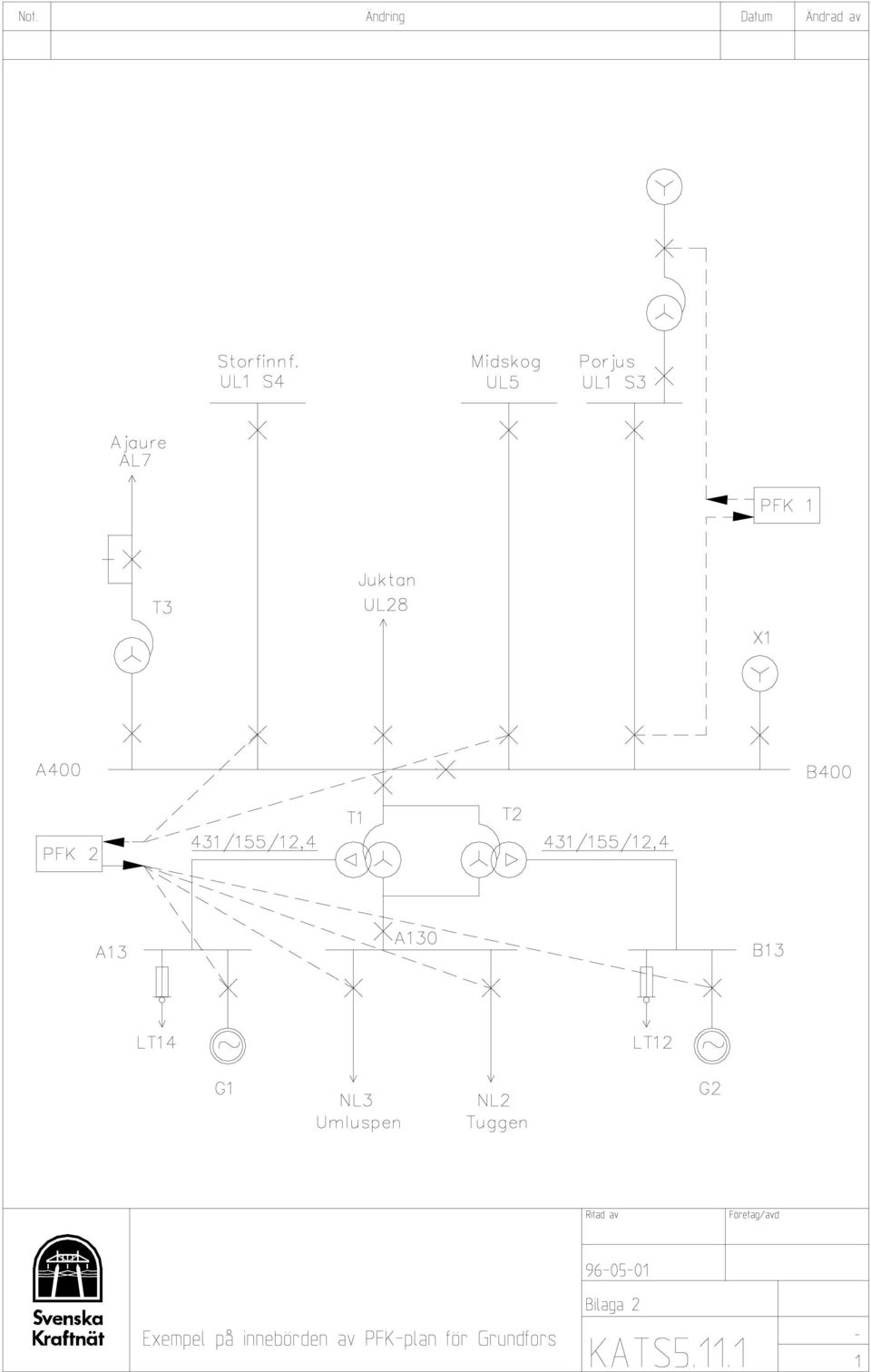

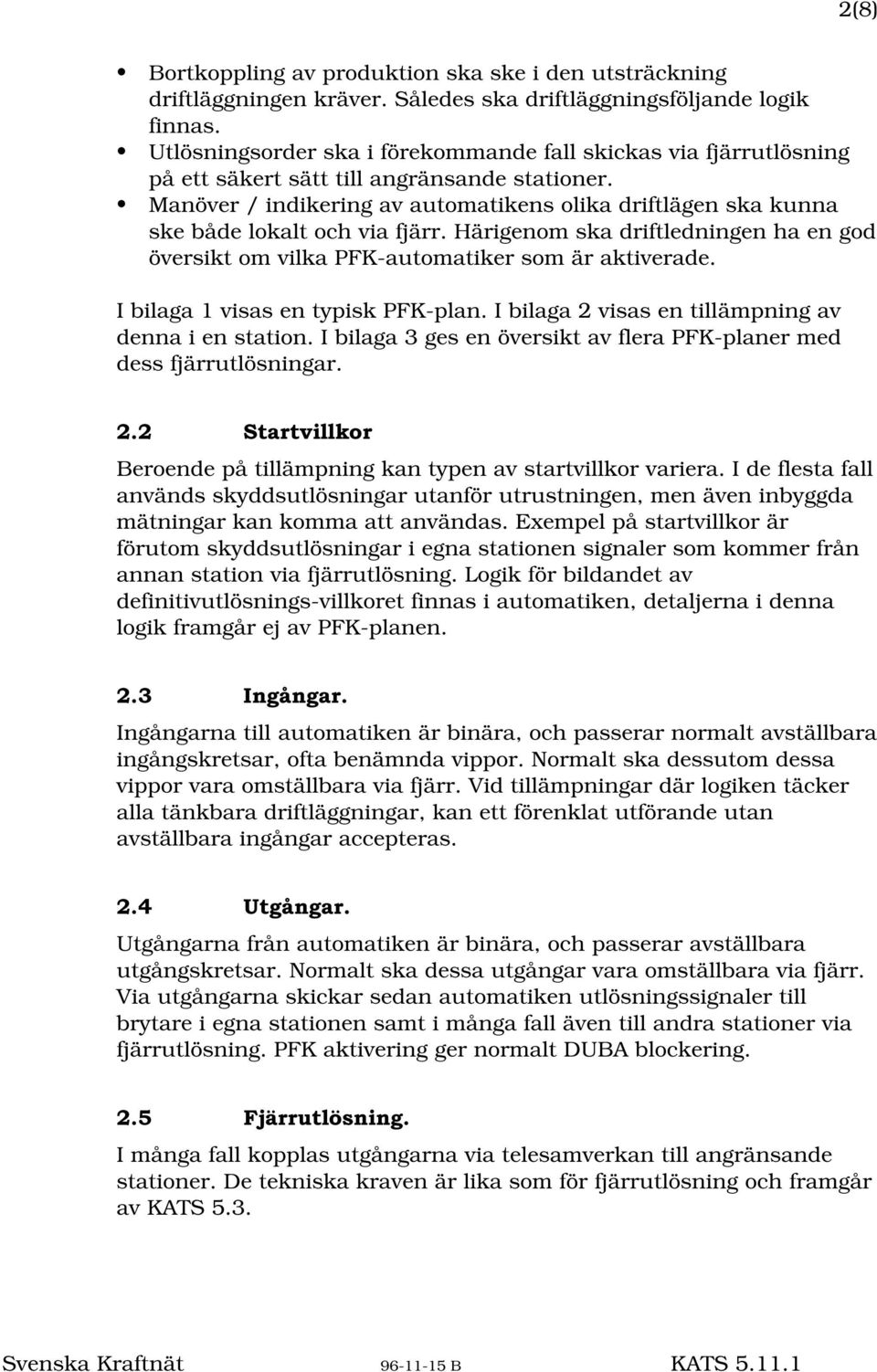

2 2(8) Bortkoppling av produktion ska ske i den utsträckning driftläggningen kräver. Således ska driftläggningsföljande logik finnas. Utlösningsorder ska i förekommande fall skickas via fjärrutlösning på ett säkert sätt till angränsande stationer. Manöver / indikering av automatikens olika driftlägen ska kunna ske både lokalt och via fjärr. Härigenom ska driftledningen ha en god översikt om vilka PFK-automatiker som är aktiverade. I bilaga 1 visas en typisk PFK-plan. I bilaga 2 visas en tillämpning av denna i en station. I bilaga 3 ges en översikt av flera PFK-planer med dess fjärrutlösningar. 6WDUWYLOONRU Beroende på tillämpning kan typen av startvillkor variera. I de flesta fall används skyddsutlösningar utanför utrustningen, men även inbyggda mätningar kan komma att användas. Exempel på startvillkor är förutom skyddsutlösningar i egna stationen signaler som kommer från annan station via fjärrutlösning. Logik för bildandet av definitivutlösnings-villkoret finnas i automatiken, detaljerna i denna logik framgår ej av PFK-planen.,QJnQJDU Ingångarna till automatiken är binära, och passerar normalt avställbara ingångskretsar, ofta benämnda vippor. Normalt ska dessutom dessa vippor vara omställbara via fjärr. Vid tillämpningar där logiken täcker alla tänkbara driftläggningar, kan ett förenklat utförande utan avställbara ingångar accepteras. 8WJnQJDU Utgångarna från automatiken är binära, och passerar avställbara utgångskretsar. Normalt ska dessa utgångar vara omställbara via fjärr. Via utgångarna skickar sedan automatiken utlösningssignaler till brytare i egna stationen samt i många fall även till andra stationer via fjärrutlösning. PFK aktivering ger normalt DUBA blockering. )MlUUXWO VQLQJ I många fall kopplas utgångarna via telesamverkan till angränsande stationer. De tekniska kraven är lika som för fjärrutlösning och framgår av KATS 5.3. Svenska Kraftnät B KATS

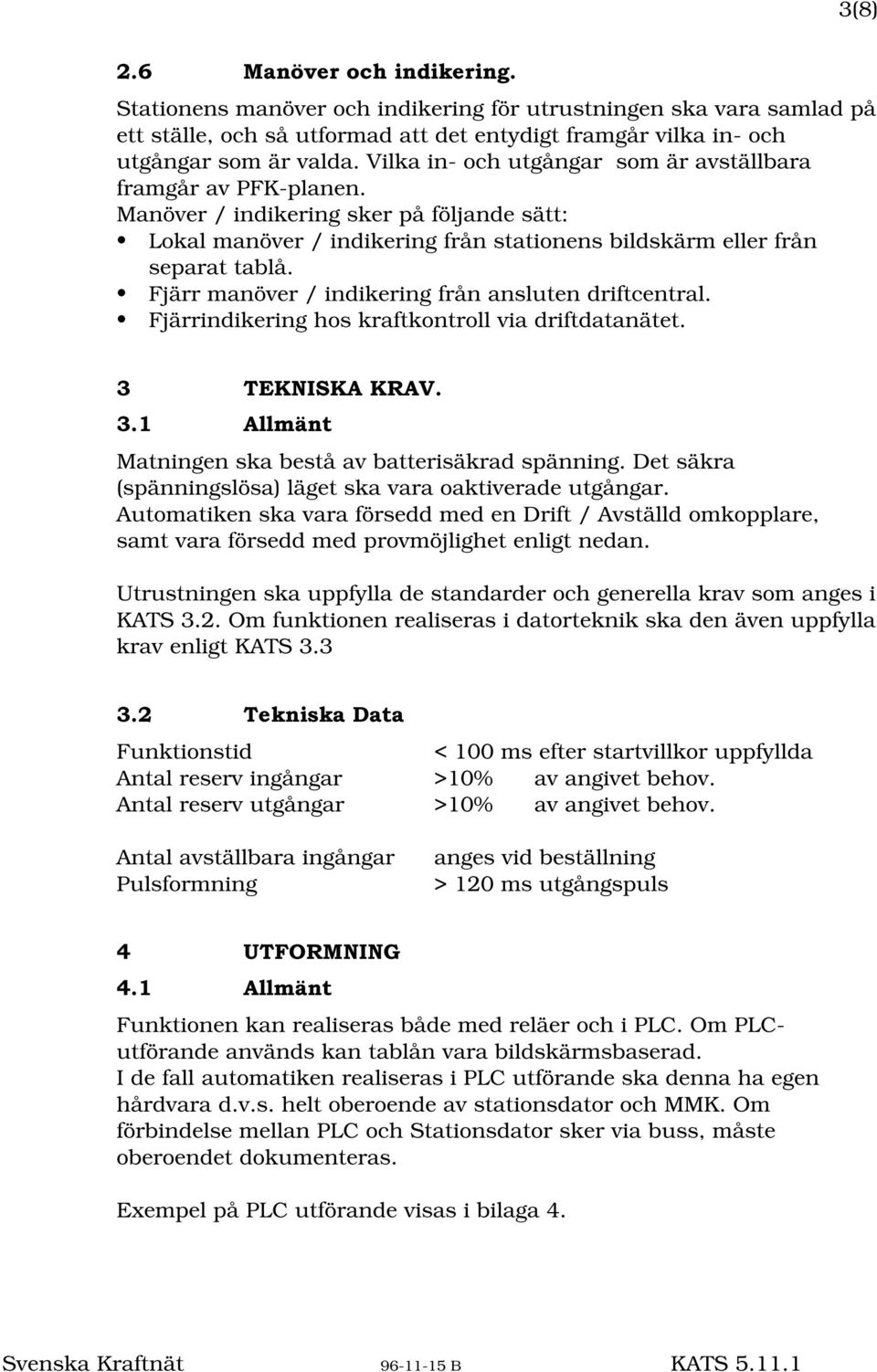

3 3(8) 0DQ YHURFKLQGLNHULQJ Stationens manöver och indikering för utrustningen ska vara samlad på ett ställe, och så utformad att det entydigt framgår vilka in- och utgångar som är valda. Vilka in- och utgångar som är avställbara framgår av PFK-planen. Manöver / indikering sker på följande sätt: Lokal manöver / indikering från stationens bildskärm eller från separat tablå. Fjärr manöver / indikering från ansluten driftcentral. Fjärrindikering hos kraftkontroll via driftdatanätet. 7(.1,6.$.5$9 $OOPlQW Matningen ska bestå av batterisäkrad spänning. Det säkra (spänningslösa) läget ska vara oaktiverade utgångar. Automatiken ska vara försedd med en Drift / Avställd omkopplare, samt vara försedd med provmöjlighet enligt nedan. Utrustningen ska uppfylla de standarder och generella krav som anges i KATS 3.2. Om funktionen realiseras i datorteknik ska den även uppfylla krav enligt KATS 3.3 7HNQLVND'DWD Funktionstid < 100 ms efter startvillkor uppfyllda Antal reserv ingångar >10% av angivet behov. Antal reserv utgångar >10% av angivet behov. Antal avställbara ingångar Pulsformning anges vid beställning > 120 ms utgångspuls 87)2501,1* $OOPlQW Funktionen kan realiseras både med reläer och i PLC. Om PLCutförande används kan tablån vara bildskärmsbaserad. I de fall automatiken realiseras i PLC utförande ska denna ha egen hårdvara d.v.s. helt oberoende av stationsdator och MMK. Om förbindelse mellan PLC och Stationsdator sker via buss, måste oberoendet dokumenteras. Exempel på PLC utförande visas i bilaga 4. Svenska Kraftnät B KATS

4 4(8) Applikationsprogrammet ska vara lagrat i EEPROM eller motsvarande minnestyp som inte behöver batteri backup för att behålla minnet vid hjälpspänningsavbrott. Fjärrutlösningssändare och mottagare ska normalt vara placerad tillsammans med PFK-utrustningen. PFK-signal som ska överföras till annan station ska vid avställning avställas efter fjärrutlösningssändaren. )HOVLJQDOHUKlQGHOVHU Utrustningen ska vara försedd med följande signaler: Alla utgångar ska signaleras. Manövervippor ska ha individuell signal. Avställd utlösningsavställare ska signaleras. Självövervakningen ska signaleras. Samlingssignal ska ges då någon PFK utgång aktiveras. 3URYQLQJ Utrustningen ska vara försedd med möjlighet för prov av in och utgångar samt logik. Utförandet ska vara utlösningsavställare med provpluggar. Utförandet ska vara sådant att provning säkert kan ske utan att obefogade utlösningsimpulser sändas lokalt eller via fjärrutlösning. Svenska Kraftnät B KATS

5

6

7

8
