1 SvK4005, v3.3, ENHET, VERKSAMHETSOMRÅDE NK, Kontrollanläggning VÅR BETECKNING TR DATUM TEKNISK RIKTLINJE UTGÅVA B KONTROLL OCH PROVNING 1/13

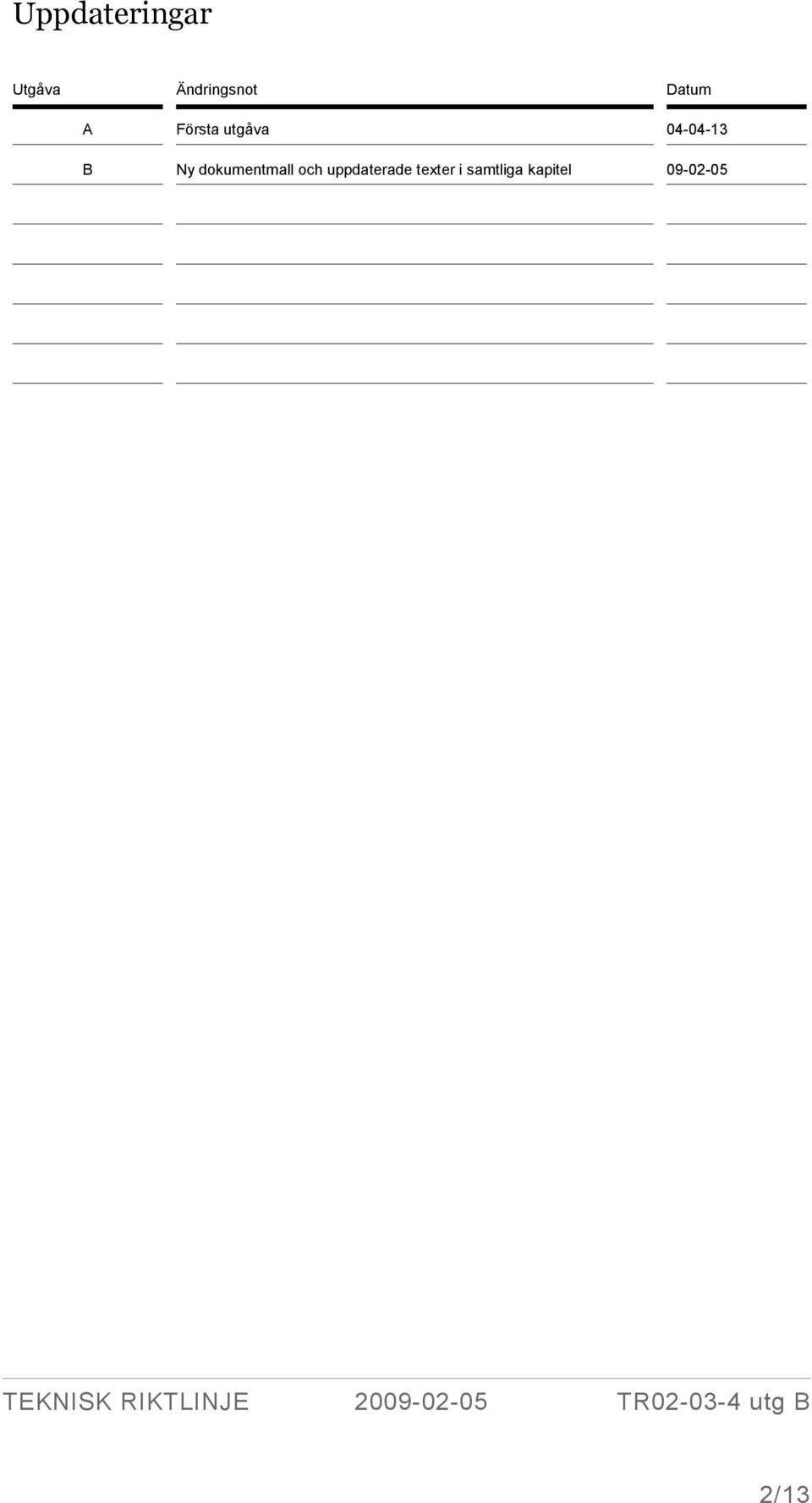

2 Uppdateringar Utgåva Ändringsnot Datum A Första utgåva B Ny dokumentmall och uppdaterade texter i samtliga kapitel /13

3 Innehåll 1 ALLMÄNT STANDARDER OCH FÖRESKRIFTER ÖVRIGA RIKTLINJER PROV I FABRIK (FAT) Allmänt Besiktning Provning Allmänt FAT likströmsbatteri PROV I ANLÄGGNING OCH SAT Allmänt Leverantörens kontroll och provning Montagekontroll Funktionsprov Driftsättningsprov Idrifttagningskontroll batterisystem DOKUMENTATION AV PROVNING BESTÄLLARENS KONTROLL OCH PROVNING Konstruktions- och ritningsgranskning Dokumentationsgranskning innan provning Överlämnande av konfigurations och inställningsfiler /13

4 1 ALLMÄNT I detta dokument anges omfattningen av kontroll och provning som skall utföras på en kontrollanläggning inkluderande hjälpkraftssystem som ingår i eller är direktansluten till stamnätet. Här anges också den kontroll och provning som leverantör respektive beställare skall utföra. Kontroll och provning indelas i Prov i fabrik (FAT), som omfattar den provning som utförs hos leverantör innan utrustningen levereras till anläggningen samt Prov i anläggning och SAT som omfattar all kontroll och provning som utförs i anläggning fram till kommersiell drift. Kontroll och provning syftar dels till att verifiera att anläggningen uppfyller kraven i TR02-dokument samt övriga krav som specificerats vid upphandlingen. > All kontroll och provning skall dokumenteras med detaljerade protokoll och på kretsscheman eller ritningar (sk. avgröning av kretsen). > Protokollen skall signeras av provningsansvarig och överlämnas till beställaren före driftsättning av respektive anläggningsdel. > Leverantören skall säkerställa kvalitet, säkerhet och spårbarhet av både mjukvaru och hårdvaruändringar som utförs under projektets genomförande genom ett dokumenterat system lämpligt för ändamålet. > Alla ändringar som införs skall provas i sådan omfattning att samtliga funktioner som berörs återverifieras. > Ändringar från tidigare presenterade/provade lösningar skall i god tid kommuniceras med beställaren så att denne ska kunna lämna kommentarer. > Leverantörens och beställarens kontroll och provning skall samordnas i projektets tidplan och utrustningen skall vara färdig för provning vid provstart. > Leverantören skall följa driftanvisning D 1002:3, Rutiner för kontrollanläggningsarbeten med avseende på driftsäkerhet. Se även TR01-01, T.10 Besiktning och provning före anläggningsövertagande samt TR /13

5 2 STANDARDER OCH FÖRESKRIFTER Följande standarder och föreskrifter är tillämpliga i dess senaste utgåva. ELSÄK-FS ESA Elsäkerhetsverkets föreskrifter Elsäkerhetsanvisningar 3 ÖVRIGA RIKTLINJER Nedanstående riktlinjer bör uppmärksammas särskilt vid kontroll och provning. TR01-01 TR TR TR TR TR Kraftanläggningar (kapitel T.10) Systemuppbyggnad Standarder och generella krav Likströmssystem Batterier Växelströmssystem 4 PROV I FABRIK (FAT) 4.1 Allmänt Prov i fabrik är en aktivitet som utförs hos leverantör/leverantör av utrustning innan utrustningen levereras till anläggningen. FAT är den del av proven som skall utföras i närvaro av beställarens representant. Omfattningen och utförande av FAT utföres normalt enligt avsnitt 4.3. Före leverans skall alla fel och brister vara åtgärdade. Utrustning skall vara godkänd av beställaren innan leverans till anläggningen får ske. Avsteg från detta får göras endast efter överenskommelse med beställaren. 4.2 Besiktning Beställaren skall ges möjlighet till besiktning av utrustningen. Den skall då vara monterad i samma kapsling som skall användas vid slutligt montage. För utrustning där detta ej är möjligt skall en kapsling motsvarande den för slutligt montage användas. Besiktningsanmärkningar skall åtgärdas före leverans till anläggning. 5/13

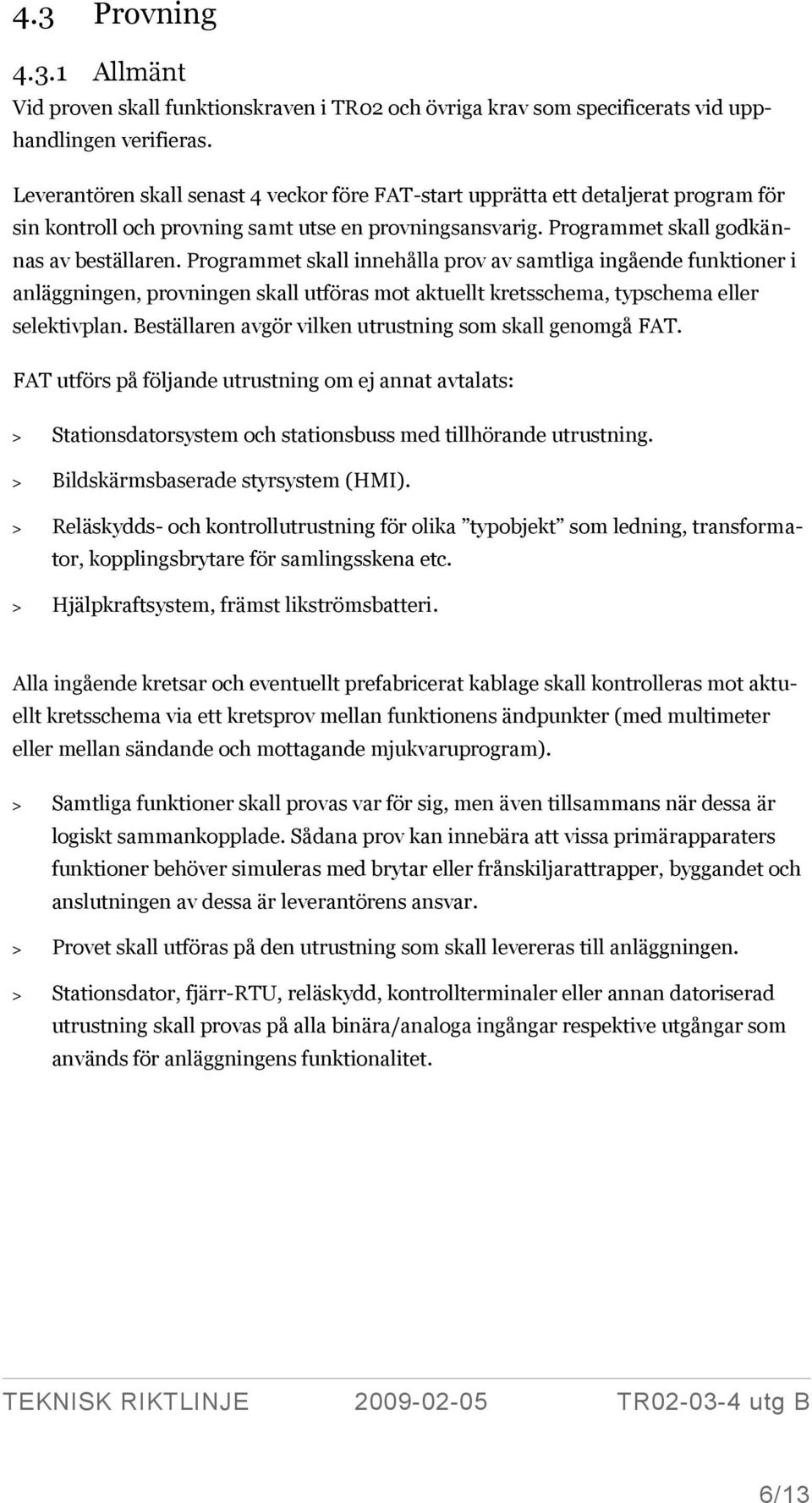

6 4.3 Provning Allmänt Vid proven skall funktionskraven i TR02 och övriga krav som specificerats vid upphandlingen verifieras. Leverantören skall senast 4 veckor före FAT-start upprätta ett detaljerat program för sin kontroll och provning samt utse en provningsansvarig. Programmet skall godkännas av beställaren. Programmet skall innehålla prov av samtliga ingående funktioner i anläggningen, provningen skall utföras mot aktuellt kretsschema, typschema eller selektivplan. Beställaren avgör vilken utrustning som skall genomgå FAT. FAT utförs på följande utrustning om ej annat avtalats: > Stationsdatorsystem och stationsbuss med tillhörande utrustning. > Bildskärmsbaserade styrsystem (HMI). > Reläskydds- och kontrollutrustning för olika typobjekt som ledning, transformator, kopplingsbrytare för samlingsskena etc. > Hjälpkraftsystem, främst likströmsbatteri. Alla ingående kretsar och eventuellt prefabricerat kablage skall kontrolleras mot aktuellt kretsschema via ett kretsprov mellan funktionens ändpunkter (med multimeter eller mellan sändande och mottagande mjukvaruprogram). > Samtliga funktioner skall provas var för sig, men även tillsammans när dessa är logiskt sammankopplade. Sådana prov kan innebära att vissa primärapparaters funktioner behöver simuleras med brytar eller frånskiljarattrapper, byggandet och anslutningen av dessa är leverantörens ansvar. > Provet skall utföras på den utrustning som skall levereras till anläggningen. > Stationsdator, fjärr-rtu, reläskydd, kontrollterminaler eller annan datoriserad utrustning skall provas på alla binära/analoga ingångar respektive utgångar som används för anläggningens funktionalitet. 6/13

7 4.3.2 FAT likströmsbatteri Förbindningar som används skall ha samma area som motsvarande area vid leverans. Celler skall vara märkta enligt TR kapitel 4 och uppkopplade i nummerordning. FAT skall omfatta följande kontroller och provning: Kontroll i hålladdningstillstånd > Uppmätning av hålladdningsspänning totalt och för varje cell eller block av celler. > Kontroll av syradensitet i varje cell. Urladdningsprov > Urladdningsprov utförs på fulladdat batteri med 5-timmarsström i 5 timmar. Värden enligt TR punkt 3.2 skall innehållas för att provet skall vara godkänt. Belastningsprofilkontroll (utförs ej på batterier med beställt specificerat Ah-värde) > Belastningsprofilkontroll skall utföras på fulladdat batteri med i beställningen angiven belastningsprofil. > Värden enligt TR punkt 3.2 skall innehållas. Urladdningsförloppet skall redovisas i kurvform och omfatta både ström och spänning. 7/13

8 5 PROV I ANLÄGGNING OCH SAT 5.1 Allmänt Denna del av dokumentet specificerar de kontroller och prov som skall utföras på anläggningsplatsen vid ny- och ombyggnad av en kontrollanläggning. Prov i anläggning kan indelas i olika delar, leverantörens och beställarens provning, se figuren. Leverantören svarar för montagekontroll, funktionskontroll, funktionskontroll - SAT och driftsättningsprov fram till fullt färdig anläggning. Beställarrepresentant har rätt att närvara vid och att övervaka leverantörens provning. För beställaren skall finnas avsatt tid för funktionskontroll av hela eller delar av anläggningen. Under beställarens funktionskontroll får inget arbete utföras som kan påverka de delar där prov pågår. Beställaren avgör från fall till fall omfattningen av den egna funktionskontrollen. Med SAT skall det verifieras att anläggningen uppfyller kraven i TR02 samt övriga krav angivna i upphandlingsdokument, företrädesvis sådant som ej kunnat provas under FAT-perioden. Samt alla de ingående funktioner (Brytarfelsskydd, Samlingsskeneskydd, störningsskrivare, LS-system, lokal-kraft VS, Teleutrustning, Fjärr mot 8/13

9 DC mm) som kräver komplett idrifttagen anläggning för att kunna provas i sin helhet. Vid driftsättning av anläggnings del skall driftsättningsprov utföras. Leverantören utför dessa prov med deltagande av representant från beställaren. Kraven på provning för Växelströmssystem regleras i TR Leverantörens kontroll och provning > Leverantören skall senast 4 veckor före provstart ha upprättat och till beställaren överlämnat ett detaljerat provprogram för sin kontroll och provning samt utse en provningsansvarig. > Programmet skall godkännas av beställaren och ska omfatta kontrollplaner och checklistor minst enligt krav i förfrågningsunderlagets tekniska beskrivning. Planer och listor ska kompletteras/anpassas för det aktuella projektet. > Kontroll och provning skall omfatta kontroll av samtliga ingående linjer, transformator, reaktor eller kondensatorfack, samlingsskenor och hjälpkraftsystem i anläggningen. > Leverantören skall också upprätta ett SAT program som beställaren skall kunna kommentera och lämna förslag på förändringar i programmet Montagekontroll Montagekontroll kan indelas i Apparatkontroll och Kretskontroll. Apparatkontroll Apparatkontroll innebär kontroll av att all levererad utrustning och alla apparater datamässigt uppfyller kraven i TR02, apparatspecifikation och övriga krav enligt beställning. Dessutom skall det kontrolleras att all utrustning är levererad och monterad på rätt plats. Kretskontroll Kretskontroll skall omfatta: > Isolationskontroll av kablar och förbindningar. > Kontroll av samtliga anslutningar. Skruvförband kontrolleras och pressförband utsätts för dragpåkänning. > Alla ingående kretsar och kablar skall kontrolleras mot aktuellt kretsschema via ett kretsprov mellan funktionens ändpunkter (med multimeter eller mellan sändande och mottagande mjukvaruprogram). 9/13

10 > Kontrollerade kretsar avprickas (s.k. avgröning av ritningar ). > Alla ström och spänningskretsar skall provas med injicering från primär eller sekundärprovapparat. Fas identifiering av L1, L2, L3, omsättningsprov och riktningsprov skall utföras Funktionsprov Med funktionsprov skall det verifieras att all utrustning fungerar på avsett sätt. Omfattningen och utförandet varierar med olika utrustningar och system. Där sådana finns, skall tillverkarens anvisningar följas. Omfattningen av vissa kontroller kan även anges i beställningen. All funktionskontroll skall protokollföras. All provutrustning skall vara kalibrerad hos ackrediterad mätplats, t.ex. SWEDAC. För utrustning med elektronisk mätning skall kalibreringen ej vara äldre än ett år. För elektromekanisk provutrustning är tidsgränsen två år. Normalt får funktionskontroll utföras som sekundärprov. Dock skall alla funktioner provas på ett sådant sätt att det efter provning är rimligt att förvänta att funktionen finns och fungerar på avsett sätt Driftsättningsprov I samband med driftsättning av en primär anläggning eller anläggningsdel utförs driftsättningsprov av leverantören där beställaren eller beställarens ombud deltar. Innan driftsättningsprovet startar skall protokoll för samtliga utförda prov överlämnas till beställaren för kontroll. Alla strömkretsar skall vara slutna och serieuppmätta med ohmmeter. Spänningskretsar får ej vara kortslutna och dessa skall vara kontrollerade mot aktuellt kretsschema. Innan anläggningen går över i kommersiell drift skall driftsättningsprovningen vara avslutad. I samband med överlämning av anläggningsdel ska leverantören markera de delar av anläggningen som överlämnas och alla apparater som gränsar till överlämnat område för att tydliggöra att dessa apparater inte längre får manövreras av leverantören (undantaget kopplingar enligt utlämnat provsystem som görs i samråd med DC). Alla ställen där apparater kan manövreras på anläggningsplatsen ska markeras. Driftformsomkopplare ska ställas i läge fjärr eller fjärr med närsignal vid överlämnandet. För driftsättningsprov ska leverantören upprätta ett särskilt provprogram som ska samordnas med den driftorder för spänningssättning av ny/ombyggd anläggning som upprättas av beställarens avbrottsplanerare. Provprogram ska tillsändas beställarens avbrottsplanering 4 veckor innan spänningssättningen. Driftordern upprättas och provprogram kompletteras med hänvisningar till driftordern i samråd mellan leverantörens provningsansvarige och beställarens avbrottsplanerare. 10/13

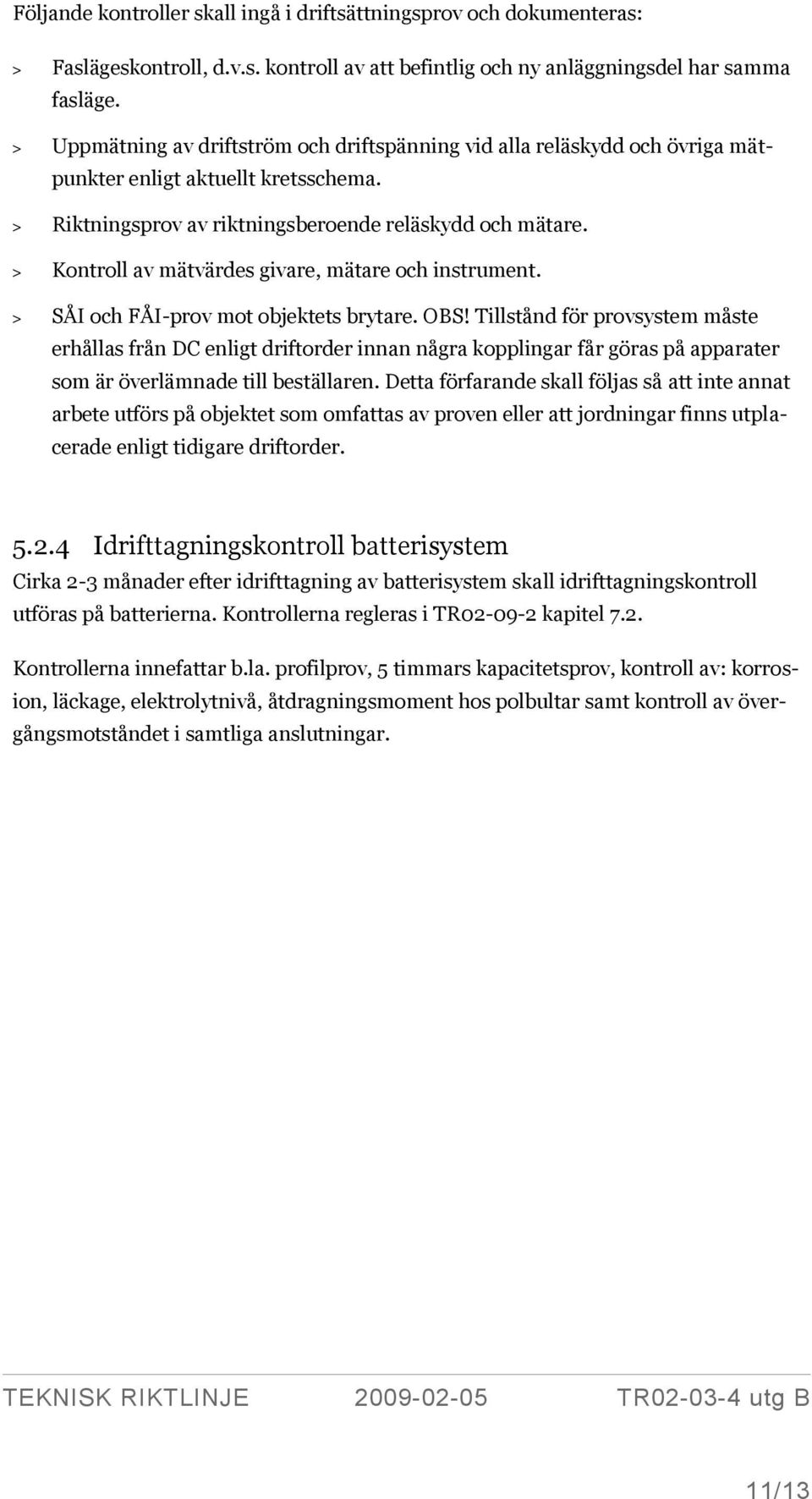

11 Följande kontroller skall ingå i driftsättningsprov och dokumenteras: > Faslägeskontroll, d.v.s. kontroll av att befintlig och ny anläggningsdel har samma fasläge. > Uppmätning av driftström och driftspänning vid alla reläskydd och övriga mätpunkter enligt aktuellt kretsschema. > Riktningsprov av riktningsberoende reläskydd och mätare. > Kontroll av mätvärdes givare, mätare och instrument. > SÅI och FÅI-prov mot objektets brytare. OBS! Tillstånd för provsystem måste erhållas från DC enligt driftorder innan några kopplingar får göras på apparater som är överlämnade till beställaren. Detta förfarande skall följas så att inte annat arbete utförs på objektet som omfattas av proven eller att jordningar finns utplacerade enligt tidigare driftorder Idrifttagningskontroll batterisystem Cirka 2-3 månader efter idrifttagning av batterisystem skall idrifttagningskontroll utföras på batterierna. Kontrollerna regleras i TR kapitel 7.2. Kontrollerna innefattar b.la. profilprov, 5 timmars kapacitetsprov, kontroll av: korrosion, läckage, elektrolytnivå, åtdragningsmoment hos polbultar samt kontroll av övergångsmotståndet i samtliga anslutningar. 11/13

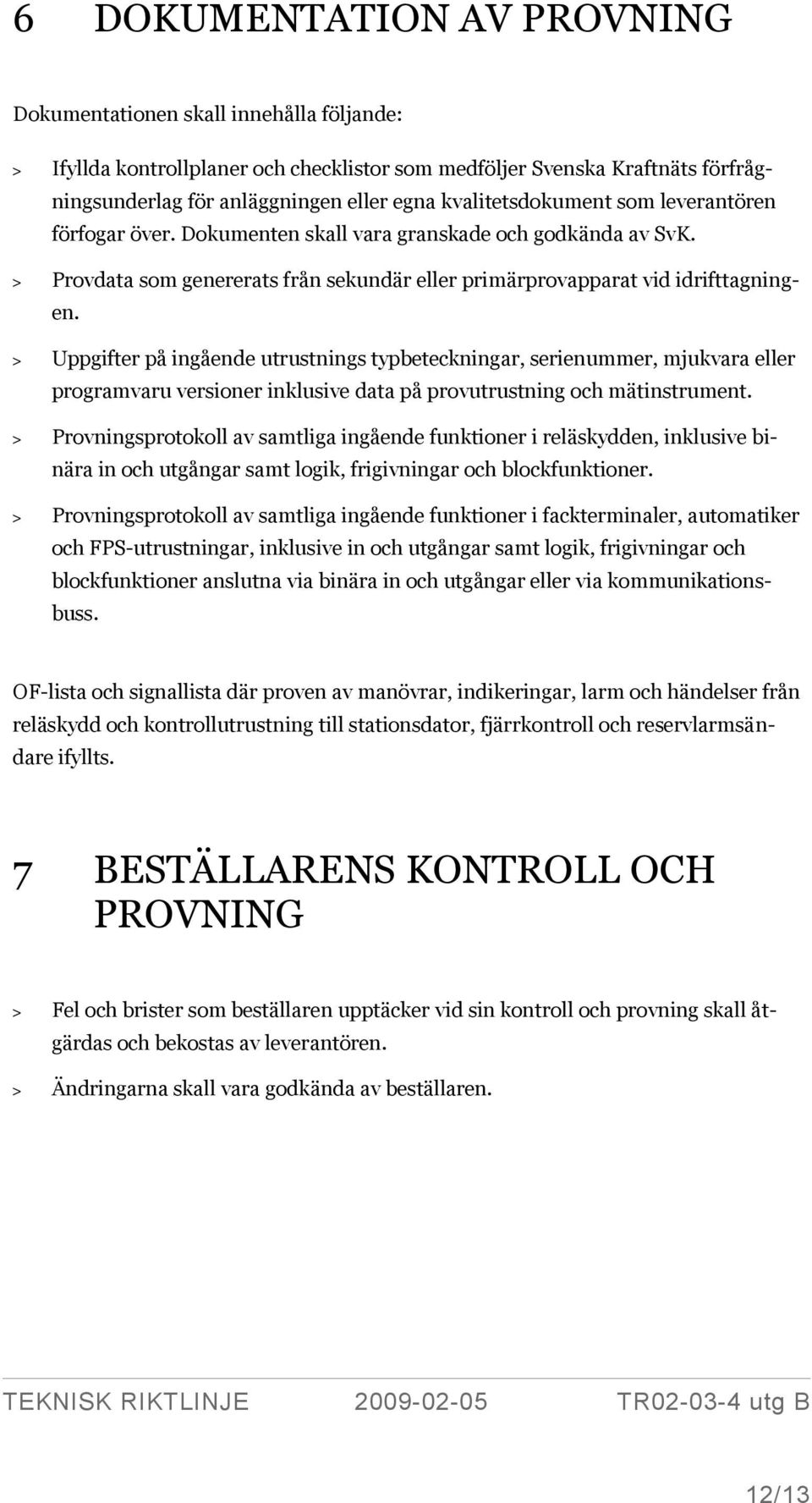

12 6 DOKUMENTATION AV PROVNING Dokumentationen skall innehålla följande: > Ifyllda kontrollplaner och checklistor som medföljer Svenska Kraftnäts förfrågningsunderlag för anläggningen eller egna kvalitetsdokument som leverantören förfogar över. Dokumenten skall vara granskade och godkända av SvK. > Provdata som genererats från sekundär eller primärprovapparat vid idrifttagningen. > Uppgifter på ingående utrustnings typbeteckningar, serienummer, mjukvara eller programvaru versioner inklusive data på provutrustning och mätinstrument. > Provningsprotokoll av samtliga ingående funktioner i reläskydden, inklusive binära in och utgångar samt logik, frigivningar och blockfunktioner. > Provningsprotokoll av samtliga ingående funktioner i fackterminaler, automatiker och FPS-utrustningar, inklusive in och utgångar samt logik, frigivningar och blockfunktioner anslutna via binära in och utgångar eller via kommunikationsbuss. OF-lista och signallista där proven av manövrar, indikeringar, larm och händelser från reläskydd och kontrollutrustning till stationsdator, fjärrkontroll och reservlarmsändare ifyllts. 7 BESTÄLLARENS KONTROLL OCH PROVNING > Fel och brister som beställaren upptäcker vid sin kontroll och provning skall åtgärdas och bekostas av leverantören. > Ändringarna skall vara godkända av beställaren. 12/13

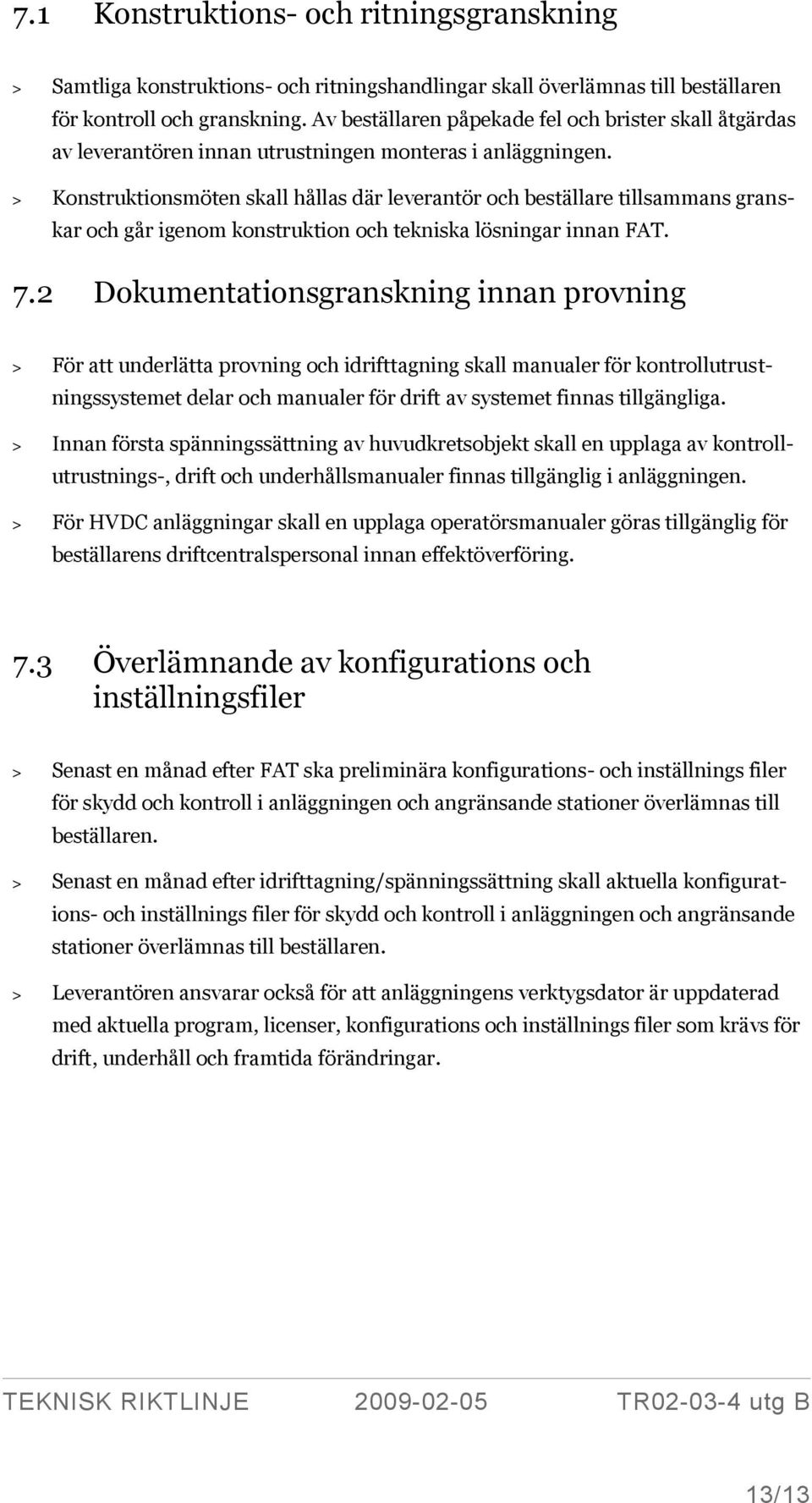

13 7.1 Konstruktions- och ritningsgranskning > Samtliga konstruktions- och ritningshandlingar skall överlämnas till beställaren för kontroll och granskning. Av beställaren påpekade fel och brister skall åtgärdas av leverantören innan utrustningen monteras i anläggningen. > Konstruktionsmöten skall hållas där leverantör och beställare tillsammans granskar och går igenom konstruktion och tekniska lösningar innan FAT. 7.2 Dokumentationsgranskning innan provning > För att underlätta provning och idrifttagning skall manualer för kontrollutrustningssystemet delar och manualer för drift av systemet finnas tillgängliga. > Innan första spänningssättning av huvudkretsobjekt skall en upplaga av kontrollutrustnings-, drift och underhållsmanualer finnas tillgänglig i anläggningen. > För HVDC anläggningar skall en upplaga operatörsmanualer göras tillgänglig för beställarens driftcentralspersonal innan effektöverföring. 7.3 Överlämnande av konfigurations och inställningsfiler > Senast en månad efter FAT ska preliminära konfigurations- och inställnings filer för skydd och kontroll i anläggningen och angränsande stationer överlämnas till beställaren. > Senast en månad efter idrifttagning/spänningssättning skall aktuella konfigurations- och inställnings filer för skydd och kontroll i anläggningen och angränsande stationer överlämnas till beställaren. > Leverantören ansvarar också för att anläggningens verktygsdator är uppdaterad med aktuella program, licenser, konfigurations och inställnings filer som krävs för drift, underhåll och framtida förändringar. 13/13
