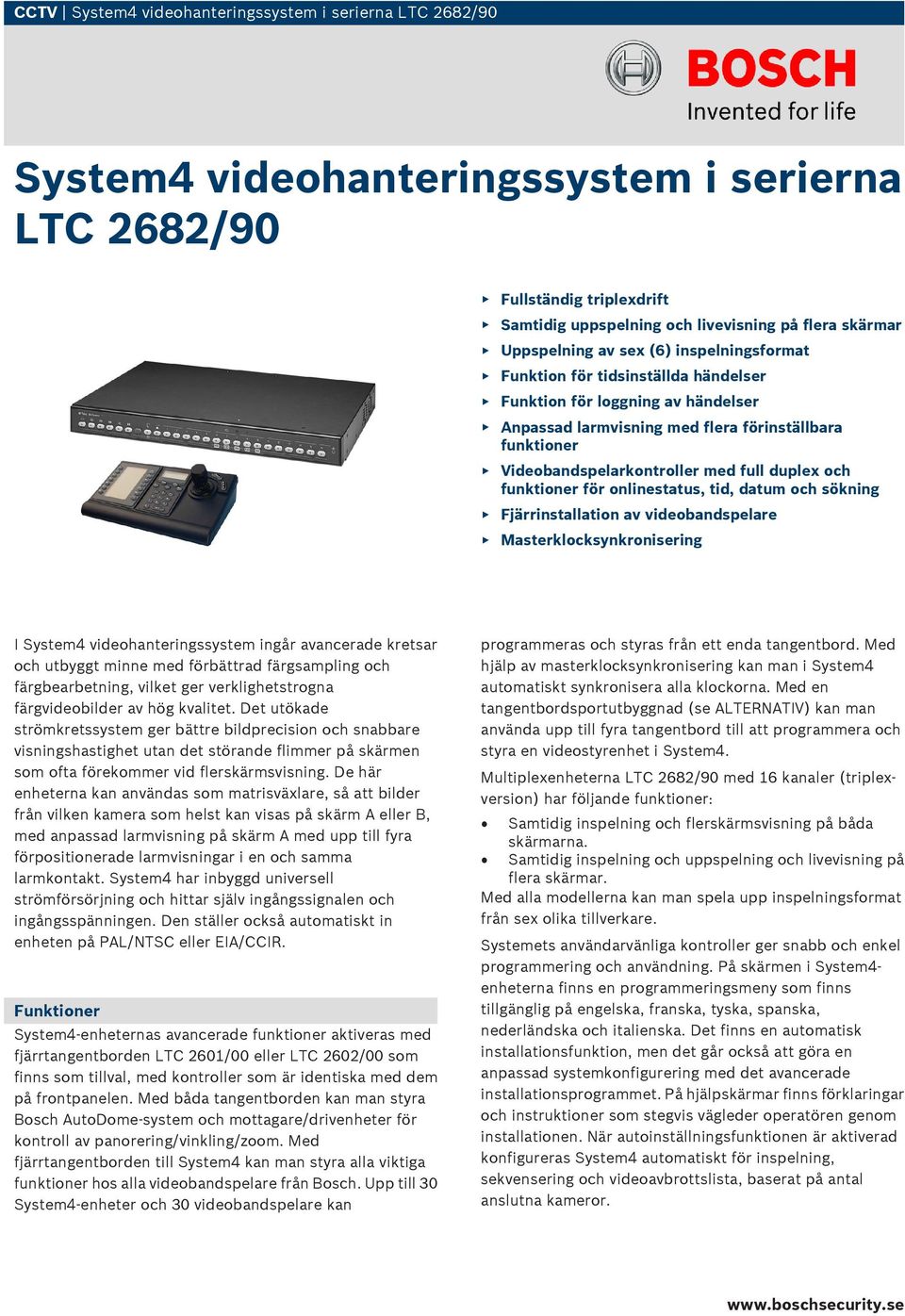

1 CCTV System4 videohanteringssystem i serierna LTC 2682/90 System4 videohanteringssystem i serierna LTC 2682/90 Fullständig triplexdrift Samtidig uppspelning och livevisning på flera skärmar Uppspelning av sex (6) inspelningsformat Funktion för tidsinställda händelser Funktion för loggning av händelser Anpassad larmvisning med flera förinställbara funktioner Videobandspelarkontroller med full duplex och funktioner för onlinestatus, tid, datum och sökning Fjärrinstallation av videobandspelare Masterklocksynkronisering I System4 videohanteringssystem ingår avancerade kretsar och utbyggt minne med förbättrad färgsampling och färgbearbetning, vilket ger verklighetstrogna färgvideobilder av hög kvalitet. Det utökade strömkretssystem ger bättre bildprecision och snabbare visningshastighet utan det störande flimmer på skärmen som ofta förekommer vid flerskärmsvisning. De här enheterna kan användas som matrisväxlare, så att bilder från vilken kamera som helst kan visas på skärm A eller B, med anpassad larmvisning på skärm A med upp till fyra förpositionerade larmvisningar i en och samma larmkontakt. System4 har inbyggd universell strömförsörjning och hittar själv ingångssignalen och ingångsspänningen. Den ställer också automatiskt in enheten på PAL/NTSC eller EIA/CCIR. Funktioner System4-enheternas avancerade funktioner aktiveras med fjärrtangentborden LTC 2601/00 eller LTC 2602/00 som finns som tillval, med kontroller som är identiska med dem på frontpanelen. Med båda tangentborden kan man styra Bosch AutoDome-system och mottagare/drivenheter för kontroll av panorering/vinkling/zoom. Med fjärrtangentborden till System4 kan man styra alla viktiga funktioner hos alla videobandspelare från Bosch. Upp till 30 System4-enheter och 30 videobandspelare kan programmeras och styras från ett enda tangentbord. Med hjälp av masterklocksynkronisering kan man i System4 automatiskt synkronisera alla klockorna. Med en tangentbordsportutbyggnad (se ALTERNATIV) kan man använda upp till fyra tangentbord till att programmera och styra en videostyrenhet i System4. Multiplexenheterna LTC 2682/90 med 16 kanaler (triplexversion) har följande funktioner: Samtidig inspelning och flerskärmsvisning på båda skärmarna. Samtidig inspelning och uppspelning och livevisning på flera skärmar. Med alla modellerna kan man spela upp inspelningsformat från sex olika tillverkare. Systemets användarvänliga kontroller ger snabb och enkel programmering och användning. På skärmen i System4- enheterna finns en programmeringsmeny som finns tillgänglig på engelska, franska, tyska, spanska, nederländska och italienska. Det finns en automatisk installationsfunktion, men det går också att göra en anpassad systemkonfigurering med det avancerade installationsprogrammet. På hjälpskärmar finns förklaringar och instruktioner som stegvis vägleder operatören genom installationen. När autoinställningsfunktionen är aktiverad konfigureras System4 automatiskt för inspelning, sekvensering och videoavbrottslista, baserat på antal anslutna kameror.

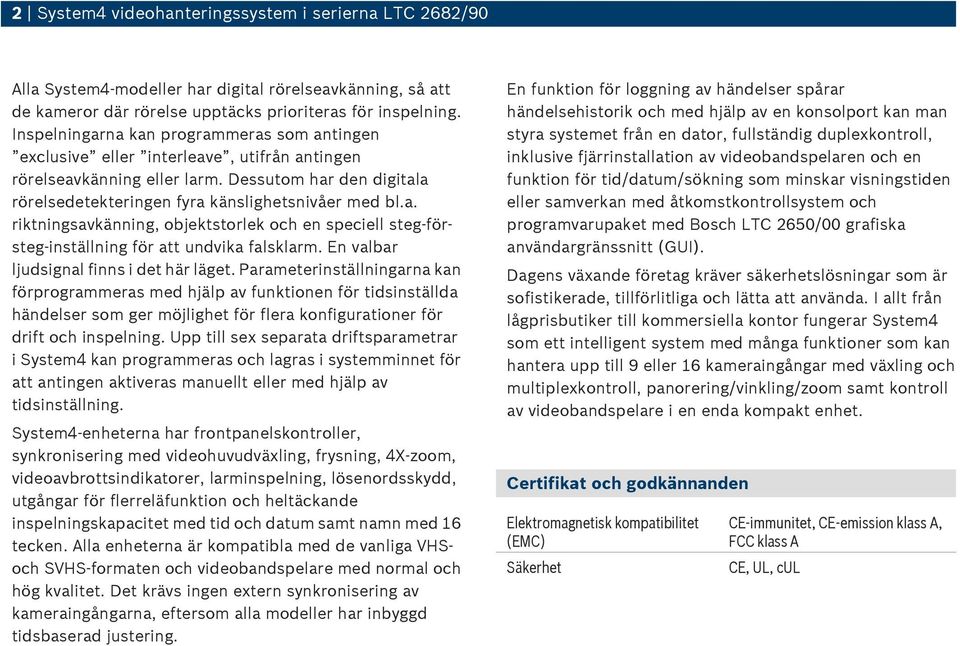

2 2 System4 videohanteringssystem i serierna LTC 2682/90 Alla System4-modeller har digital rörelseavkänning, så att de kameror där rörelse upptäcks prioriteras för inspelning. Inspelningarna kan programmeras som antingen exclusive eller interleave, utifrån antingen rörelseavkänning eller larm. Dessutom har den digitala rörelsedetekteringen fyra känslighetsnivåer med bl.a. riktningsavkänning, objektstorlek och en speciell steg-försteg-inställning för att undvika falsklarm. En valbar ljudsignal finns i det här läget. Parameterinställningarna kan förprogrammeras med hjälp av funktionen för tidsinställda händelser som ger möjlighet för flera konfigurationer för drift och inspelning. Upp till sex separata driftsparametrar i System4 kan programmeras och lagras i systemminnet för att antingen aktiveras manuellt eller med hjälp av tidsinställning. System4-enheterna har frontpanelskontroller, synkronisering med videohuvudväxling, frysning, 4X-zoom, videoavbrottsindikatorer, larminspelning, lösenordsskydd, utgångar för flerreläfunktion och heltäckande inspelningskapacitet med tid och datum samt namn med 16 tecken. Alla enheterna är kompatibla med de vanliga VHSoch SVHS-formaten och videobandspelare med normal och hög kvalitet. Det krävs ingen extern synkronisering av kameraingångarna, eftersom alla modeller har inbyggd tidsbaserad justering. En funktion för loggning av händelser spårar händelsehistorik och med hjälp av en konsolport kan man styra systemet från en dator, fullständig duplexkontroll, inklusive fjärrinstallation av videobandspelaren och en funktion för tid/datum/sökning som minskar visningstiden eller samverkan med åtkomstkontrollsystem och programvarupaket med Bosch LTC 2650/00 grafiska användargränssnitt (GUI). Dagens växande företag kräver säkerhetslösningar som är sofistikerade, tillförlitliga och lätta att använda. I allt från lågprisbutiker till kommersiella kontor fungerar System4 som ett intelligent system med många funktioner som kan hantera upp till 9 eller 16 kameraingångar med växling och multiplexkontroll, panorering/vinkling/zoom samt kontroll av videobandspelare i en enda kompakt enhet. Certifikat och godkännanden Elektromagnetisk kompatibilitet (EMC) Säkerhet CE-immunitet, CE-emission klass A, FCC klass A CE, UL, cul

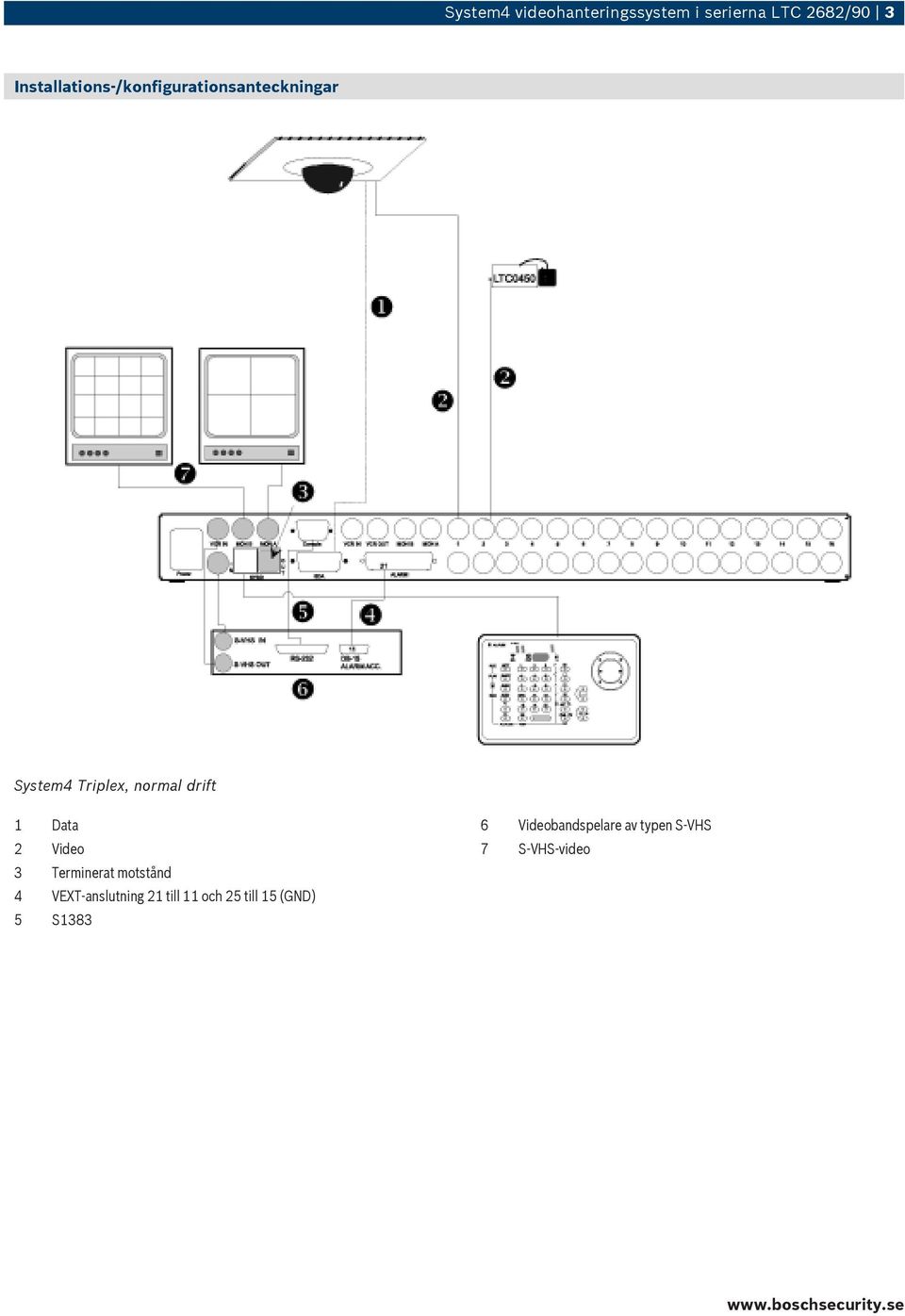

3 System4 videohanteringssystem i serierna LTC 2682/90 3 Installations-/konfigurationsanteckningar System4 Triplex, normal drift 1 Data 2 Video 3 Terminerat motstånd 4 VEXT-anslutning 21 till 11 och 25 till 15 (GND) 5 S Videobandspelare av typen S-VHS 7 S-VHS-video

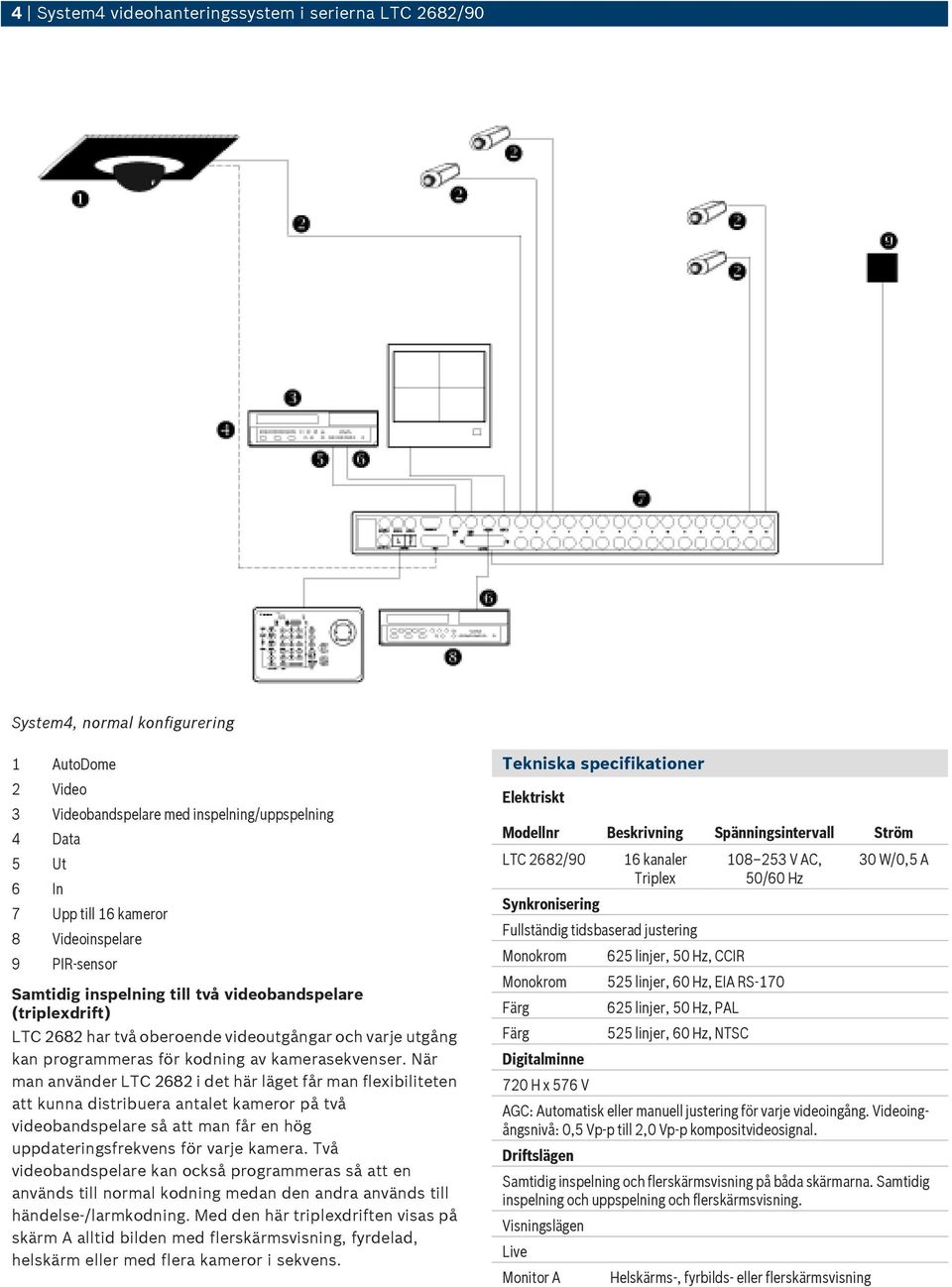

4 4 System4 videohanteringssystem i serierna LTC 2682/90 System4, normal konfigurering 1 AutoDome 2 Video 3 Videobandspelare med inspelning/uppspelning 4 Data 5 Ut 6 In 7 Upp till 16 kameror 8 Videoinspelare 9 PIR-sensor Samtidig inspelning till två videobandspelare (triplexdrift) LTC 2682 har två oberoende videoutgångar och varje utgång kan programmeras för kodning av kamerasekvenser. När man använder LTC 2682 i det här läget får man flexibiliteten att kunna distribuera antalet kameror på två videobandspelare så att man får en hög uppdateringsfrekvens för varje kamera. Två videobandspelare kan också programmeras så att en används till normal kodning medan den andra används till händelse-/larmkodning. Med den här triplexdriften visas på skärm A alltid bilden med flerskärmsvisning, fyrdelad, helskärm eller med flera kameror i sekvens. Tekniska specifikationer Elektriskt Modellnr Beskrivning Spänningsintervall Ström LTC 2682/90 Synkronisering 16 kanaler Triplex Fullständig tidsbaserad justering Monokrom Monokrom Färg Färg Digitalminne 720 H x 576 V 625 linjer, 50 Hz, CCIR V AC, 50/60 Hz 525 linjer, 60 Hz, EIA RS linjer, 50 Hz, PAL 525 linjer, 60 Hz, NTSC 30 W/0,5 A AGC: Automatisk eller manuell justering för varje videoingång. Videoingångsnivå: 0,5 Vp-p till 2,0 Vp-p kompositvideosignal. Driftslägen Samtidig inspelning och flerskärmsvisning på båda skärmarna. Samtidig inspelning och uppspelning och flerskärmsvisning. Visningslägen Live Helskärms-, fyrbilds- eller flerskärmsvisning

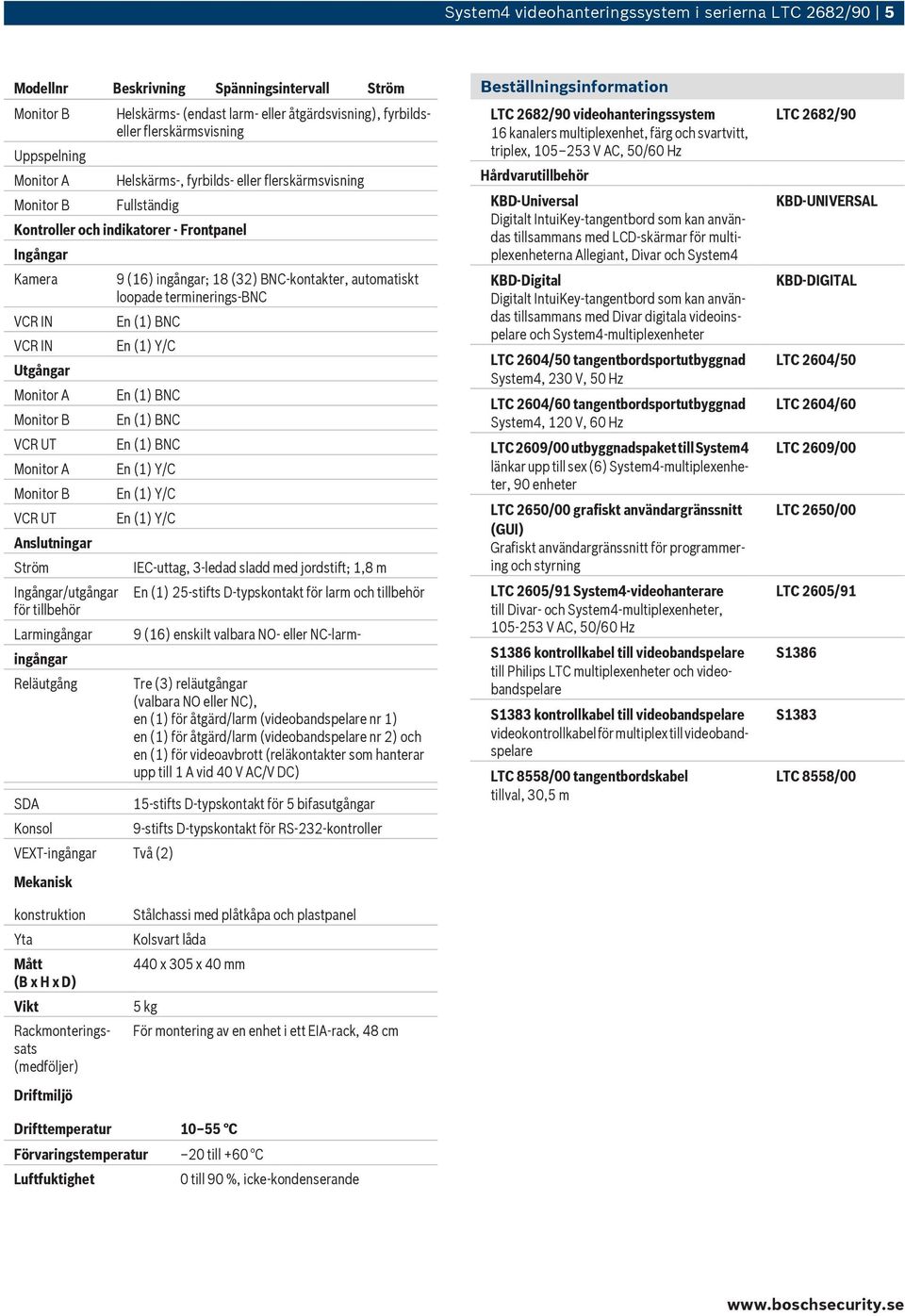

5 System4 videohanteringssystem i serierna LTC 2682/90 5 Modellnr Beskrivning Spänningsintervall Ström Uppspelning Helskärms- (endast larm- eller åtgärdsvisning), fyrbildseller flerskärmsvisning Helskärms-, fyrbilds- eller flerskärmsvisning Fullständig Kontroller och indikatorer - Frontpanel Ingångar Kamera VCR IN VCR IN Utgångar VCR UT VCR UT Anslutningar Ström Ingångar/utgångar för tillbehör Larmingångar Reläutgång SDA Konsol 9 (16) ingångar; 18 (32) BNC-kontakter, automatiskt loopade terminerings-bnc VEXT-ingångar Två (2) Mekanisk IEC-uttag, 3-ledad sladd med jordstift; 1,8 m En (1) 25-stifts D-typskontakt för larm och tillbehör Tre (3) reläutgångar (valbara NO eller NC), en (1) för åtgärd/larm (videobandspelare nr 1) en (1) för åtgärd/larm (videobandspelare nr 2) och en (1) för videoavbrott (reläkontakter som hanterar upp till 1 A vid 40 V AC/V DC) 15-stifts D-typskontakt för 5 bifasutgångar 9-stifts D-typskontakt för RS-232-kontroller Beställningsinformation LTC 2682/90 videohanteringssystem 16 kanalers multiplexenhet, färg och svartvitt, triplex, V AC, 50/60 Hz Hårdvarutillbehör KBD-Universal Digitalt IntuiKey-tangentbord som kan användas tillsammans med LCD-skärmar för multiplexenheterna Allegiant, Divar och System4 KBD-Digital Digitalt IntuiKey-tangentbord som kan användas tillsammans med Divar digitala videoinspelare och System4-multiplexenheter LTC 2604/50 tangentbordsportutbyggnad System4, 230 V, 50 Hz LTC 2604/60 tangentbordsportutbyggnad System4, 120 V, 60 Hz LTC 2609/00 utbyggnadspaket till System4 länkar upp till sex (6) System4-multiplexenheter, 90 enheter LTC 2650/00 grafiskt användargränssnitt (GUI) Grafiskt användargränssnitt för programmering och styrning LTC 2605/91 System4-videohanterare till Divar- och System4-multiplexenheter, V AC, 50/60 Hz S1386 kontrollkabel till videobandspelare till Philips LTC multiplexenheter och videobandspelare S1383 kontrollkabel till videobandspelare videokontrollkabel för multiplex till videobandspelare LTC 8558/00 tangentbordskabel tillval, 30,5 m LTC 2682/90 KBD-UNIVERSAL KBD-DIGITAL LTC 2604/50 LTC 2604/60 LTC 2609/00 LTC 2650/00 LTC 2605/91 S1386 S1383 LTC 8558/00 konstruktion Yta Mått (B x H x D) Vikt 9 (16) enskilt valbara NO- eller NC-larmingångar Rackmonteringssats (medföljer) Driftmiljö Stålchassi med plåtkåpa och plastpanel Kolsvart låda 440 x 305 x 40 mm 5 kg För montering av en enhet i ett EIA-rack, 48 cm Drifttemperatur C Förvaringstemperatur 20 till +60 C Luftfuktighet 0 till 90 %, icke-kondenserande
