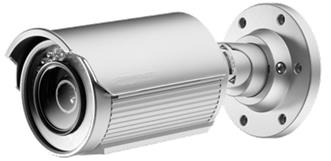

1 CCPW3025/5025-IR 3MP/5MP motoriserad varifokal IP-bulletkamera för dag/natt med integrerad IR-belysning, H.264/MJPEG De nya IP-bulletkamerorna från Vanderbilt innehåller många avancerade funktioner för att uppfylla dagens säkerhetskrav. Genom stöd för H.264 och MJPEG dubbel kodning kan Vanderbilt 3MP/5MP varifokala kompakta kameror för dag/natt användas för nästan varje nätverkstillämpning. Den ytterligare motljuskompensationen och ett bredare dynamiskt omfång ger bättre prestanda för kamerorna under extremt ljusa eller mörka ljusförhållanden. Ett mekaniskt avtagbart IR-filter gör det möjligt för dag/natt-kamerorna att ge utmärkt färgbildskvalitet i dagläget och det mekaniskt rörliga IR-filtret möjliggör IR-känsliga, skarpa och tydliga monokrombilder på natten. Dessutom ingår monteringsfästet med 3 justerbara axlar som gör att kamerorna kan installeras med ett stort antal olika monteringsalternativ. Det integrerade motoriserade objektivet möjliggör enkel inställning av zoomförhållande och fokusering via en webbläsare. Huvudfunktionerna omfattar: H.264 & MJPEG dubbel kodning Bildfrekvens: CCPW3025: QSXGA vid max. 12 bps, 1080P/720P/480P/VGA/CIF/QVGA vid max. 25/30(PAL/NTSC) fps CCPW5025: QSXGA vid max. 12 bps, 1080P/720P/480P/VGA/CIF/QVGA vid max. 25/30(PAL/NTSC) fps Dubbelriktade ljudingångar/-utgångar ONVIF-protokoll (S-kompatibel direktuppspelningsprofil) Användarvänligt justerbart monteringsfäste med 3 axlar Funktion för elektroniskt brett dynamikområde (72,4 db) Utmärkt lågljuskänslighet: 0,01 lux vid S/V, lång slutartid (IR-känslig) Integrerad motoriserad varifokal lins 3~9 mm Enkel rörelsedetektering Stöd för videobeskärningsområde finns Micro SDHC/SDXC (upp till 64GB) för lokal larminspelning (4 GB inkl.) 4 användardefinierbara sekretesszoner Larmingångar/-utgångar och ljudingångar/-utgångar 2 typer av strömförsörjning: AC24V/PoE

2 Förklaring 1. I/O-kontakter 2. Strömkontakt för 24 V AC 3. RJ-45 Ethernet-kontakt/PoE 4. Monteringsfäste med 3 axlar 5. Solskydd 6. Lock 7. Återställningsknapp 8. Standardknapp 9. Kontakt för videoutgång 10. Kortplats för Micro SDHC/SDXC Tekniska data Modell CCPW3025-IR CCPW5025-IR Signalsystem NTSC/PAL Optiskt system Automatisk styrning av irisbländare Brännvidd F-nr DC-kontakt för irisbländare Varifokal 3~9 mm, motoriserad F1.2 (bredd) F2.1 (tele) Betraktningsvinkel Bredd: H 78 x V 56 ; Tele: H 28 x V 20 Dag/natt Mekanisk ICR Bildsystem Bildsensor 1/3-tums AR0330 CMOS 1/3,2-tums OV5653 Sensortyp CMOS Elektronik Digital brusreduktion 3D Gammakorrigering 1.0 Vanderbilt

3 Lägsta belysning Signal-brusförhållande 1/25 sek Svartvitt: 0 lux (F1,2) 50 IRE Färg: 0,07 lux (F1,2) 50 IRE 50 db (AGC av) 1/25 sek Svartvitt: 0 lux (F1,2) 50 IRE Färg: 0,16 lux (F1,2) 50 IRE Manuell förstärkningskontroll 0, 6, 12, 18, 24, 36 Vitbalans Elektrisk slutare Ljud in/ut Videoutgång Larm in/ut Inbyggd förvaring PÅ/AV/Inomhus/Utomhus 1/25 ~ 1/8192 sek Ljud in/ut Utgång för servicemonitor Larm in*1/larm ut*1 Micro SDHC/SDXC (upp till 64GB) för lokal larminspelning (4 GB inkl.) IR IR-avstånd IR-lampor IR-våglängd ~ 25M (beroende på omgivningen) 48 st 850 nm Nätverksspecifikation Videokomprimering Direktuppspelning av video H.264/MJPEG Tredubbel direktuppspelning Bildfrekvens 1080P (1920x1080) vid 25/30 (PAL/NTSC) fps 3M (2048x1536) vid 12/15 (PAL/NTSC) fps 1080P (1920x1080) vid 25/30 (PAL/NTSC) fps 5M (2592x1944) vid 12 fps Upplösning 3M(2048x1536),1080P(1920x1080), 720P(1280x720), D1(720x480 NTSC)/(720x576 PAL), VGA(640x480), CIF(352x240 NTSC)/(352x288 PAL), QVGA(320x240) 5M(2592x1944),1080P(1920x1080),720P(1 280x720), D1(720x480 NTSC)/(720x576 PAL), VGA(640x480),CIF(352x240 NTSC)/(352x288 PAL), QVGA(320x240) Nätverksprotokoll Långsam slutare WDR Motljuskompensation Ljudformat Sekretesszon IPv4, HTTP,HTTPS, TCP, RTSP/RTCP/RTP, ICMP, UDP, IGMP, DNS, DHCP, ARP, NTP, SNMP Ja Digital WDR Av/På (6 valbara områden) G.711-Alaw / G.711-Ulaw Ja (4x) Vanderbilt

4 Rörelsedetektering Säkerhetsåtkomst Ja, enkla rörelser Flera lösenordsskyddade åtkomstnivåer för användare ONVIF Webbläsare som krävs ONVIF-protokoll (S-kompatibel direktuppspelningsprofil) IE8/IE9/IE10, SAFARI*, Mozilla-baserade webbläsare*, Firefox*, Google Chrome*, VLC* och QuickTime* (*Begränsning). Mekanik/miljö Mått (Ø x H) Vikt IP-klassning 115 mm x 264 mm 1600 g IP66 Kontakter Nätverk: RJ-45-kontakt Strömingång: avtagbar kopplingsplint Ljud in/ut: kopplingsplint Larm in/ut: kopplingsplint Drifttemperatur -40 C till +50 C Luftfuktighet 90 % ej kondenserande Förvaringstemperatur -40 C till +60 C Förvaringsfuktighet 90 % ej kondenserande Strömkälla Effektkrav PoE IEEE 802.3af Class 0, AC24V Effektförbrukning 11 W (max.) 11,5 W (max.) Vanderbilt

5 Beställningsinformation Typ Artikelnummer Benämning Vikt CCPW3025-IR V54561-C117-A100 CCPW3025, IP, Bul, 1/3, D/N, IR 1,6 kg CCPW5025-IR V54561-C118-A100 CCPW5025, IP, Bul, 1/3, D/N, IR 1,6 kg Utfärdat av Vanderbilt Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Irland Vanderbilt 2016 Data och utformning kan komma att ändras utan föregående meddelande. Levereras i mån av tillgång. Dokumentnr.: C Dokumentversion: 2.0 Utgåva:
