1 Divar Användningsguide

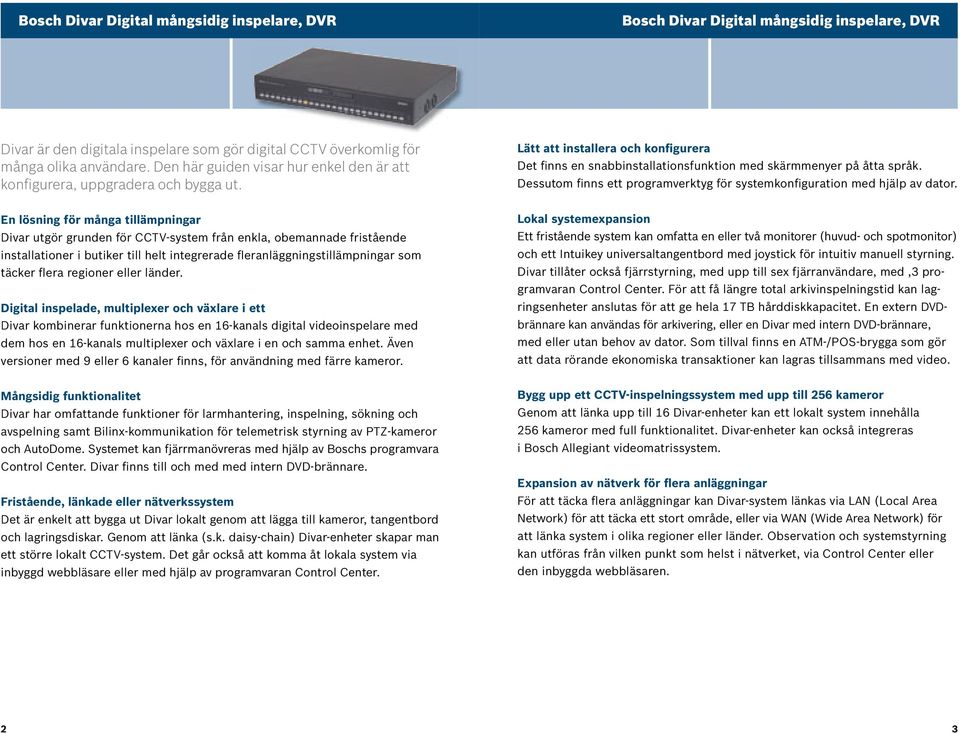

2 Bosch Divar application Divar Digital guide mångsidig inspelare, DVR Bosch Divar Digital mångsidig inspelare, DVR Divar är den digitala inspelare som gör digital CCTV överkomlig för många olika användare. Den här guiden visar hur enkel den är att konfigurera, uppgradera och bygga ut. Lätt att installera och konfigurera Det finns en snabbinstallationsfunktion med skärmmenyer på åtta språk. Dessutom finns ett programverktyg för systemkonfiguration med hjälp av dator. En lösning för många tillämpningar Divar utgör grunden för CCTV-system från enkla, obemannade fristående installationer i butiker till helt integrerade fleranläggningstillämpningar som täcker flera regioner eller länder. Digital inspelade, multiplexer och växlare i ett Divar kombinerar funktionerna hos en 16-kanals digital videoinspelare med dem hos en 16-kanals multiplexer och växlare i en och samma enhet. Även versioner med 9 eller 6 kanaler finns, för användning med färre kameror. Lokal systemexpansion Ett fristående system kan omfatta en eller två monitorer (huvud- och spotmonitor) och ett Intuikey universaltangentbord med joystick för intuitiv manuell styrning. Divar tillåter också fjärrstyrning, med upp till sex fjärranvändare, med,3 programvaran Control Center. För att få längre total arkivinspelningstid kan lagringsenheter anslutas för att ge hela 17 TB hårddiskkapacitet. En extern DVDbrännare kan användas för arkivering, eller en Divar med intern DVD-brännare, med eller utan behov av dator. Som tillval finns en ATM-/POS-brygga som gör att data rörande ekonomiska transaktioner kan lagras tillsammans med video. Mångsidig funktionalitet Divar har omfattande funktioner för larmhantering, inspelning, sökning och avspelning samt Bilinx-kommunikation för telemetrisk styrning av PTZ-kameror och AutoDome. Systemet kan fjärrmanövreras med hjälp av Boschs programvara Control Center. Divar finns till och med med intern DVD-brännare. Fristående, länkade eller nätverkssystem Det är enkelt att bygga ut Divar lokalt genom att lägga till kameror, tangentbord och lagringsdiskar. Genom att länka (s.k. daisy-chain) Divar-enheter skapar man ett större lokalt CCTV-system. Det går också att komma åt lokala system via inbyggd webbläsare eller med hjälp av programvaran Control Center. Bygg upp ett CCTV-inspelningssystem med upp till 256 kameror Genom att länka upp till 16 Divar-enheter kan ett lokalt system innehålla 256 kameror med full funktionalitet. Divar-enheter kan också integreras i Bosch Allegiant videomatrissystem. Expansion av nätverk för flera anläggningar För att täcka flera anläggningar kan Divar-system länkas via LAN (Local Area Network) för att täcka ett stort område, eller via WAN (Wide Area Network) för att länka system i olika regioner eller länder. Observation och systemstyrning kan utföras från vilken punkt som helst i nätverket, via Control Center eller den inbyggda webbläsaren. 2 3

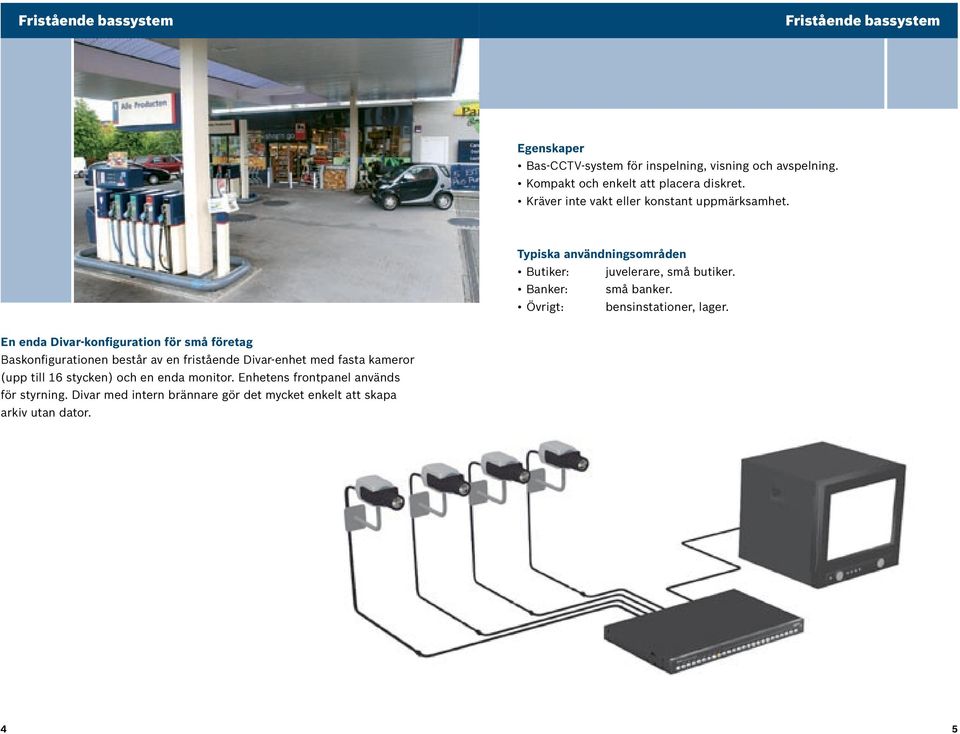

3 Fristående bassystem Fristående bassystem Bas-CCTV-system för inspelning, visning och avspelning. Kompakt och enkelt att placera diskret. Kräver inte vakt eller konstant uppmärksamhet. Butiker: juvelerare, små butiker. Banker: små banker. Övrigt: bensinstationer, lager. En enda Divar-konfiguration för små företag Baskonfigurationen består av en fristående Divar-enhet med fasta kameror (upp till 16 stycken) och en enda monitor. Enhetens frontpanel används för styrning. Divar med intern brännare gör det mycket enkelt att skapa arkiv utan dator. 4 5

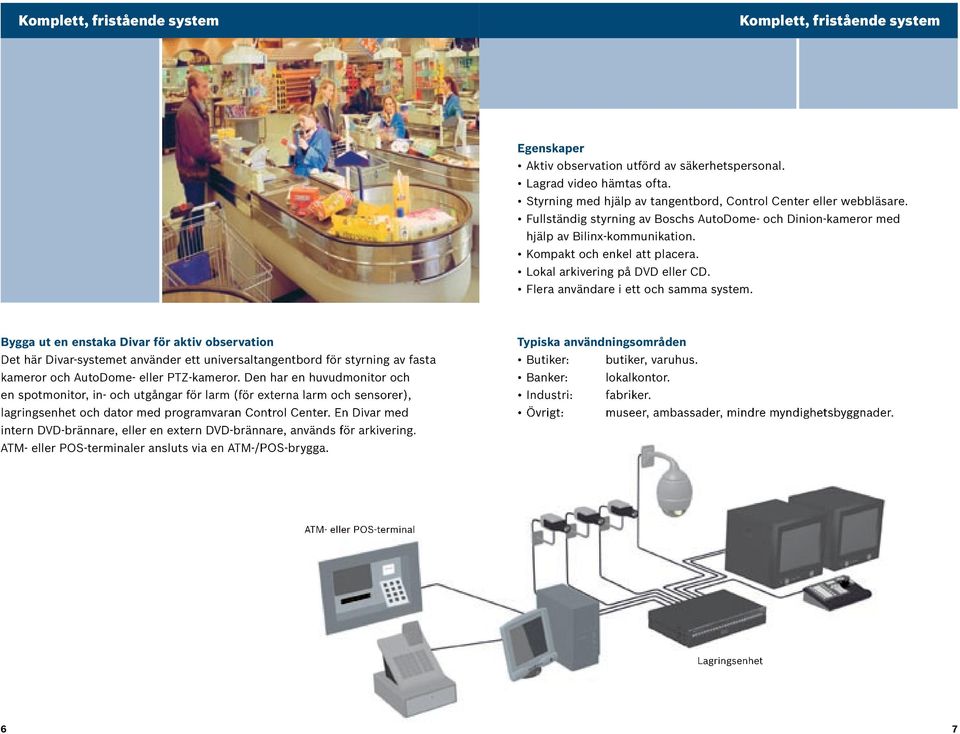

4 Komplett, fristående system Komplett, fristående system Aktiv observation utförd av säkerhetspersonal. Lagrad video hämtas ofta. Styrning med hjälp av tangentbord, Control Center eller webbläsare. Fullständig styrning av Boschs AutoDome- och Dinion-kameror med hjälp av Bilinx-kommunikation. Kompakt och enkel att placera. Lokal arkivering på DVD eller CD. Flera användare i ett och samma system. Bygga ut en enstaka Divar för aktiv observation Det här Divar-systemet använder ett universaltangentbord för styrning av fasta kameror och AutoDome- eller PTZ-kameror. Den har en huvudmonitor och en spotmonitor, in- och utgångar för larm (för externa larm och sensorer), lagringsenhet och dator med programvaran Control Center. En Divar med intern DVD-brännare, eller en extern DVD-brännare, används för arkivering. ATM- eller POS-terminaler ansluts via en ATM-/POS-brygga. Butiker: butiker, varuhus. Banker: lokalkontor. Industri: fabriker. Övrigt: museer, ambassader, mindre myndighetsbyggnader. ATM- eller POS-terminal Lagringsenhet 6 7

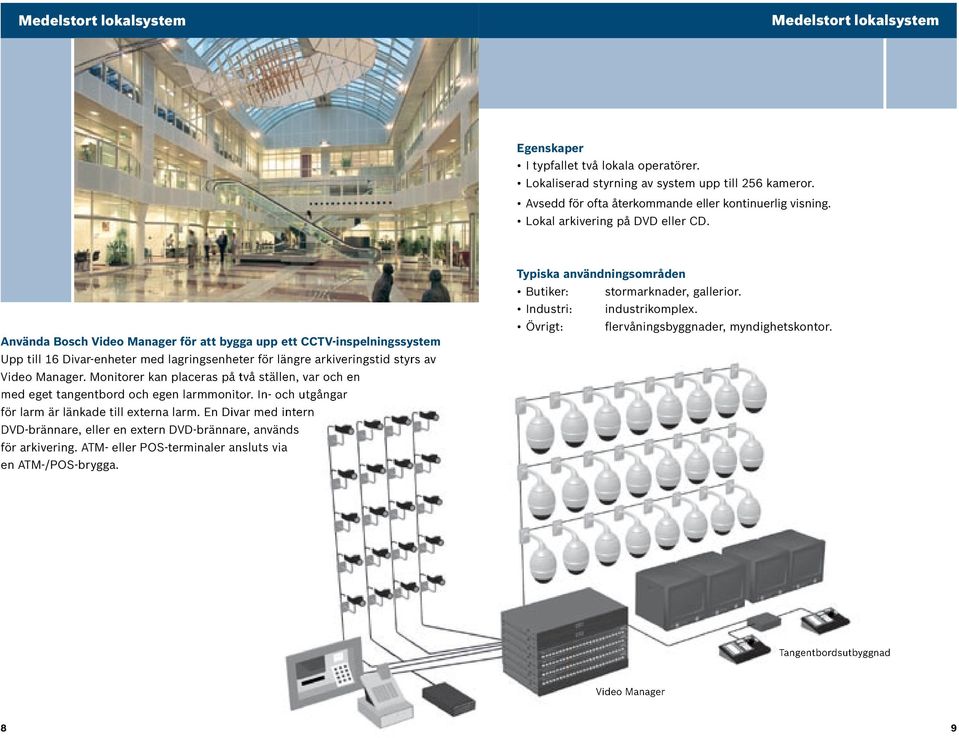

5 Medelstort lokalsystem Medelstort lokalsystem I typfallet två lokala operatörer. Lokaliserad styrning av system upp till 256 kameror. Avsedd för ofta återkommande eller kontinuerlig visning. Lokal arkivering på DVD eller CD. Använda Bosch Video Manager för att bygga upp ett CCTV-inspelningssystem Upp till 16 Divar-enheter med lagringsenheter för längre arkiveringstid styrs av Video Manager. Monitorer kan placeras på två ställen, var och en med eget tangentbord och egen larmmonitor. In- och utgångar för larm är länkade till externa larm. En Divar med intern DVD-brännare, eller en extern DVD-brännare, används för arkivering. ATM- eller POS-terminaler ansluts via en ATM-/POS-brygga. Butiker: stormarknader, gallerior. Industri: industrikomplex. Övrigt: flervåningsbyggnader, myndighetskontor. Tangentbordsutbyggnad Video Manager 8 9

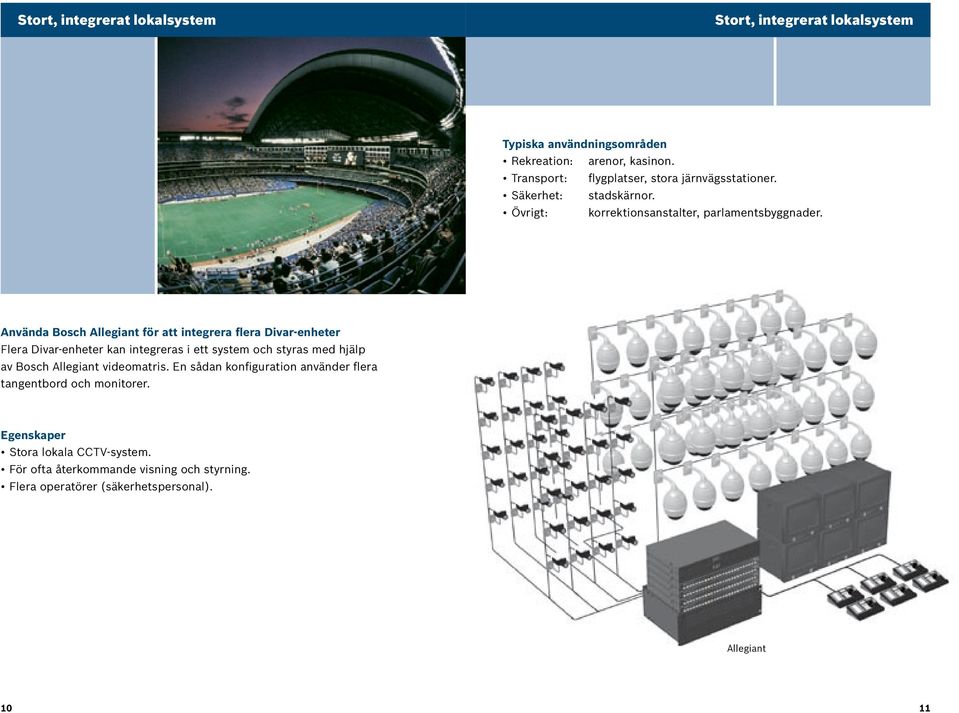

6 Stort, integrerat lokalsystem Stort, integrerat lokalsystem Rekreation: arenor, kasinon. Transport: flygplatser, stora järnvägsstationer. Säkerhet: stadskärnor. Övrigt: korrektionsanstalter, parlamentsbyggnader. Använda Bosch Allegiant för att integrera flera Divar-enheter Flera Divar-enheter kan integreras i ett system och styras med hjälp av Bosch Allegiant videomatris. En sådan konfiguration använder flera tangentbord och monitorer. Stora lokala CCTV-system. För ofta återkommande visning och styrning. Flera operatörer (säkerhetspersonal). Allegiant 10 11

7 Flera anläggningar med central styrning Flera anläggningar med central styrning Butiker: butikskedjor, snabbmatsrestauranger. Banker: banker med lokalkontor. Industri: anläggningar, anläggningar för gas/vatten/el/post. Transport: små järnvägsstationer. Övrigt: flervåningshus. Använda WAN för att länka Divar-system på olika platser Varje anläggning har ett lokalt Divar-system (bassystem, komplett system eller varianter). Samtliga anläggningar länkas via LAN (Local Area Network) eller WAN (Wide Area Network) till en dator med programvaran Control Center för fjärrobservation och fjärrstyrning av systemet. Den inbyggda webbläsaren används för livevisning och avspelning av inspelade bilder. Lokala system med fjärrhantering och fjärrstyrning. Lokal styrning och visning av incidenter. Bemannade eller obemannade lokala konfigurationer

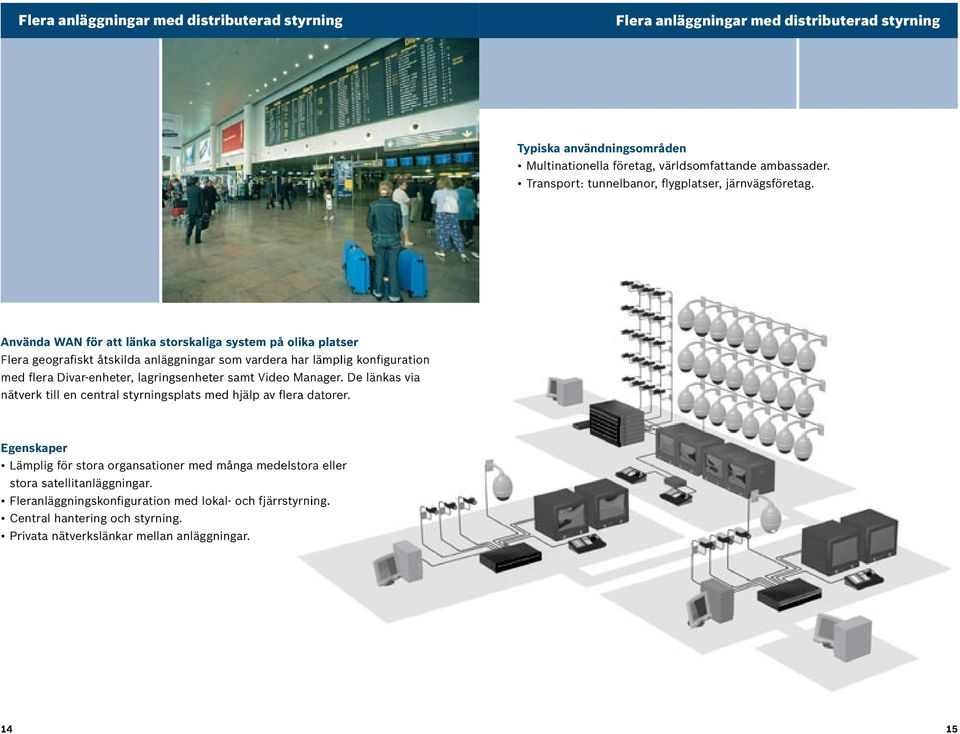

8 Flera anläggningar med distributerad styrning Flera anläggningar med distributerad styrning Multinationella företag, världsomfattande ambassader. Transport: tunnelbanor, flygplatser, järnvägsföretag. Använda WAN för att länka storskaliga system på olika platser Flera geografiskt åtskilda anläggningar som vardera har lämplig konfiguration med flera Divar-enheter, lagringsenheter samt Video Manager. De länkas via nätverk till en central styrningsplats med hjälp av flera datorer. Lämplig för stora organsationer med många medelstora eller stora satellitanläggningar. Fleranläggningskonfiguration med lokal- och fjärrstyrning. Central hantering och styrning. Privata nätverkslänkar mellan anläggningar

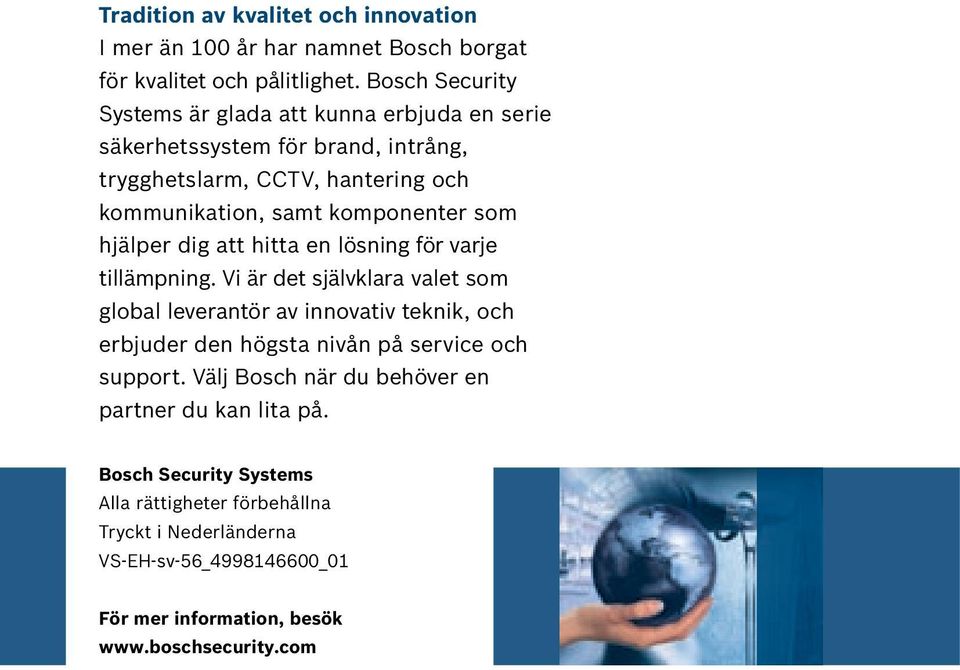

9 Tradition av kvalitet och innovation I mer än 100 år har namnet Bosch borgat för kvalitet och pålitlighet. Bosch Security Systems är glada att kunna erbjuda en serie säkerhetssystem för brand, intrång, trygghetslarm, CCTV, hantering och kommunikation, samt komponenter som hjälper dig att hitta en lösning för varje tillämpning. Vi är det självklara valet som global leverantör av innovativ teknik, och erbjuder den högsta nivån på service och support. Välj Bosch när du behöver en partner du kan lita på. Bosch Security Systems Alla rättigheter förbehållna Tryckt i Nederländerna VS-EH-sv-56_ _01 För mer information, besök
