DiBos 8, SCSI Upgrade Kit DBEK061. Installationsmanual

Transkript

1 DiBos 8, SCSI Upgrade Kit DBEK061 sv Installationsmanual

2

3 DiBos 8, SCSI Upgrade Kit Innehållsförteckning sv 3 Innehållsförteckning 1 Inledning 4 2 Säkerhetsanvisningar 4 3 Upgrade Kit DBEK Uppgradera DiBos Förberedelser Uppgradera DiBos 19 inch Uppgradera DiBos Micro Anpassa programvaran 7 5 Reparationsanvisningar 8 6 Servicecenter 8 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U V

4 4 sv Inledning DiBos 8, SCSI Upgrade Kit 1 Inledning Det här dokumentet beskriver uppgraderingsproceduren för en befintlig DiBos 8. Det går att uppgradera följande enheten: DiBos 19 inch: Alla enheter med en ledig PCI -plats. DiBos Micro: Alla DB 06 C1 xxx-enheter, på grund av obligatorisk PCI-plats. Läs alla säkerhetsinstruktioner innan du börjar. Vidta lämpliga säkerhetsåtgärder vid hantering av CMOS/MOSFET för att undvika statisk elektricitet. i OBS! Landsspecifik information finns på DiBos CD-skivan som följde med produkten. 2 Säkerhetsanvisningar Observera följande säkerhetsanvisningar när du använder enheten eftersom den innehåller känsliga CMOS-kretskort. i OBS! Innan du börjar kontrollerar du att du stängt av programvaran, enheten och kopplat från strömsladden. Vidta lämpliga säkerhetsåtgärder vid hantering av CMOS/MOSFET för att undvika statisk elektricitet. Jordande handledsband måste bäras och ESD-säkerhetsföreskrifter följas vid hantering av kretskort som är känsliga för statisk elektricitet. 3 Upgrade Kit DBEK061 Uppgraderingspaketet innehåller följande: 1x SCSI-adapter 1x SCSI-kabel Handbok med uppgraderingsprocedurer Uppgraderingsetikett för reparationssyfte som ska klistras direkt på enheten Uppgraderingspaketet (DBEK061) lägger till en SCSI-adapter till DBxxxxxxx. Det ger dig möjlighet att utöka hårddiskkapaciteten med externa lagringsenheter. F.01U V Installationsmanual Bosch Sicherheitssysteme GmbH

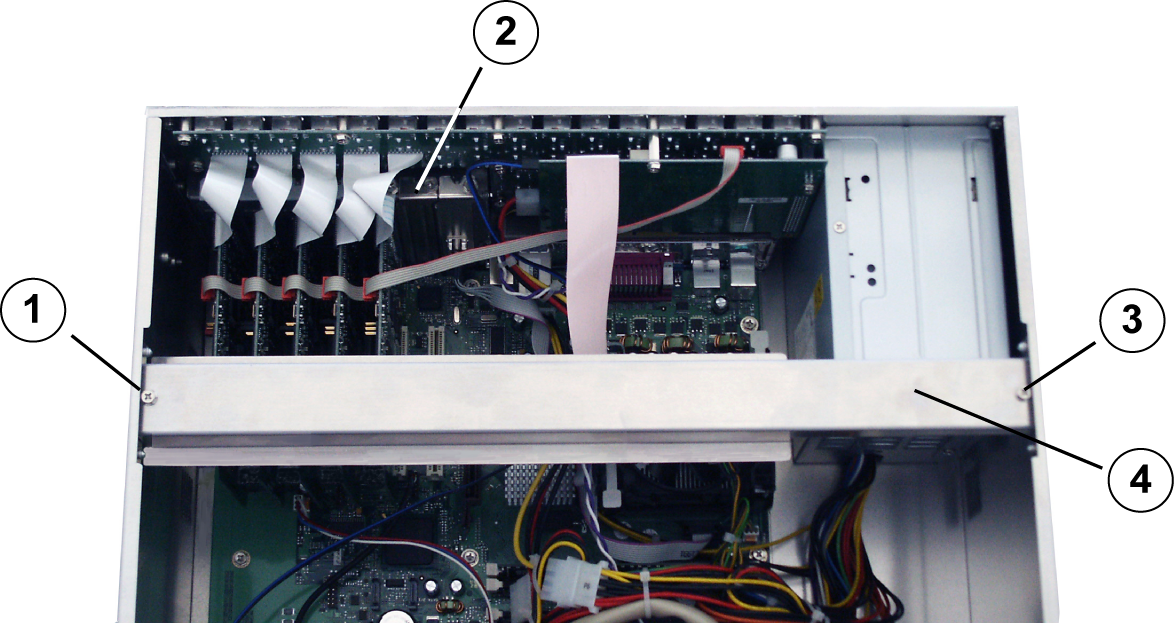

5 DiBos 8, SCSI Upgrade Kit 4 Uppgradera DiBos sv 5 Uppgradera DiBos Du behöver en ledig PCI-plats för att kunna uppgradera DiBos. 4.1 Förberedelser Innan du installerar SCSI-adaptern: Stäng av DiBos-programvara och enheten. 2. Koppla från strömsladden och alla andra kablar som är anslutna till enheten. 3. Ta på dig det jordande handledsbandet enligt instruktionerna som medföljer. Uppgradera DiBos 19 inch Installera SCSI-adapter på DiBos 19 inch: 1. Lossa de tre skruvarna på baksidan av höljet och de båda skruvarna på vardera sida för att öppna locket till DiBos (se Bild 4.1). Bild 4.1 DiBos 19 inch, sedd bakifrån 2. Ta bort luckan för att visa alla komponenter i DiBos. 3. Lossa de båda skruvarna, till transportsäkringsplattan (se Bild 4.2) och ta bort den. Bild 4.2 DiBos 19 inch-komponenter 1 Fixeringsskruv för 3 transportsäkringsplatta transportsäkringsplatta Fixeringsskruv för monteringsfäste Ta bort det andra monteringsfästet Fixeringsskruv för 4 Transportsäkringsplatta för att lägga till SCSI-adaptern (se Bild 4.2). Sätt i SCSI-adaptern i den första PC-platsen på moderkortet. Vidta de nödvändiga försiktighetsåtgärderna när du utför den här proceduren. 6. Säkra PCI-kortet med skruven på platsen. 7. Sätt tillbaka transportsäkringsplattan, byt skruvarna för plattan och fixera det nya PCIkortet med de mekaniska spakarna. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U V

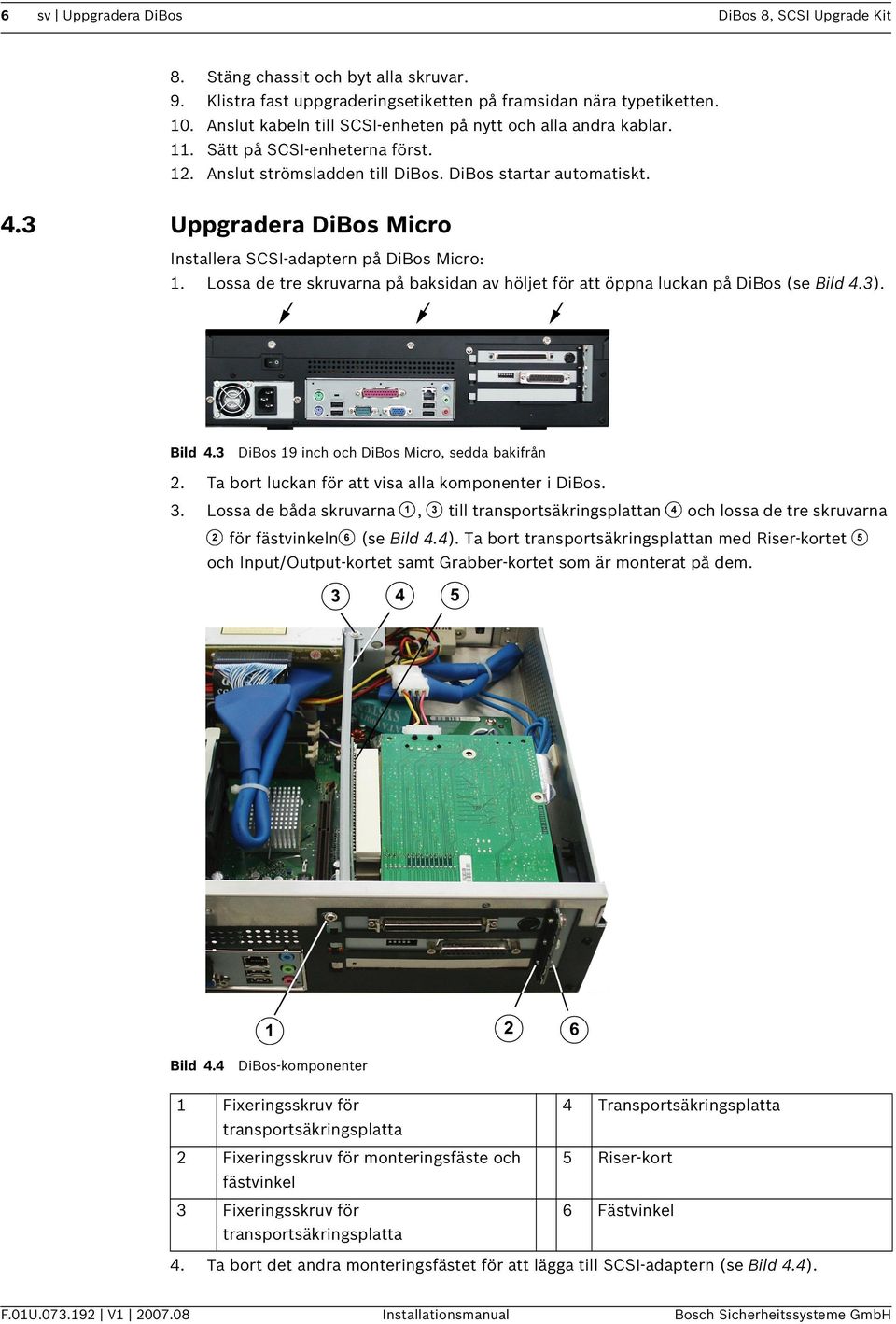

6 6 sv Uppgradera DiBos DiBos 8, SCSI Upgrade Kit 8. Stäng chassit och byt alla skruvar. 9. Klistra fast uppgraderingsetiketten på framsidan nära typetiketten. 10. Anslut kabeln till SCSI-enheten på nytt och alla andra kablar. 11. Sätt på SCSI-enheterna först. 12. Anslut strömsladden till DiBos. DiBos startar automatiskt. 4.3 Uppgradera DiBos Micro Installera SCSI-adaptern på DiBos Micro: 1. Lossa de tre skruvarna på baksidan av höljet för att öppna luckan på DiBos (se Bild 4.3). Bild 4.3 DiBos 19 inch och DiBos Micro, sedda bakifrån 2. Ta bort luckan för att visa alla komponenter i DiBos. 3. Lossa de båda skruvarna för fästvinkeln, till transportsäkringsplattan och lossa de tre skruvarna (se Bild 4.4). Ta bort transportsäkringsplattan med Riser-kortet och Input/Output-kortet samt Grabber-kortet som är monterat på dem. Bild DiBos-komponenter Fixeringsskruv för 4 Transportsäkringsplatta 5 Riser-kort 6 Fästvinkel transportsäkringsplatta 2 Fixeringsskruv för monteringsfäste och fästvinkel 3 Fixeringsskruv för transportsäkringsplatta 4. F.01U V Ta bort det andra monteringsfästet för att lägga till SCSI-adaptern (se Bild 4.4). Installationsmanual Bosch Sicherheitssysteme GmbH

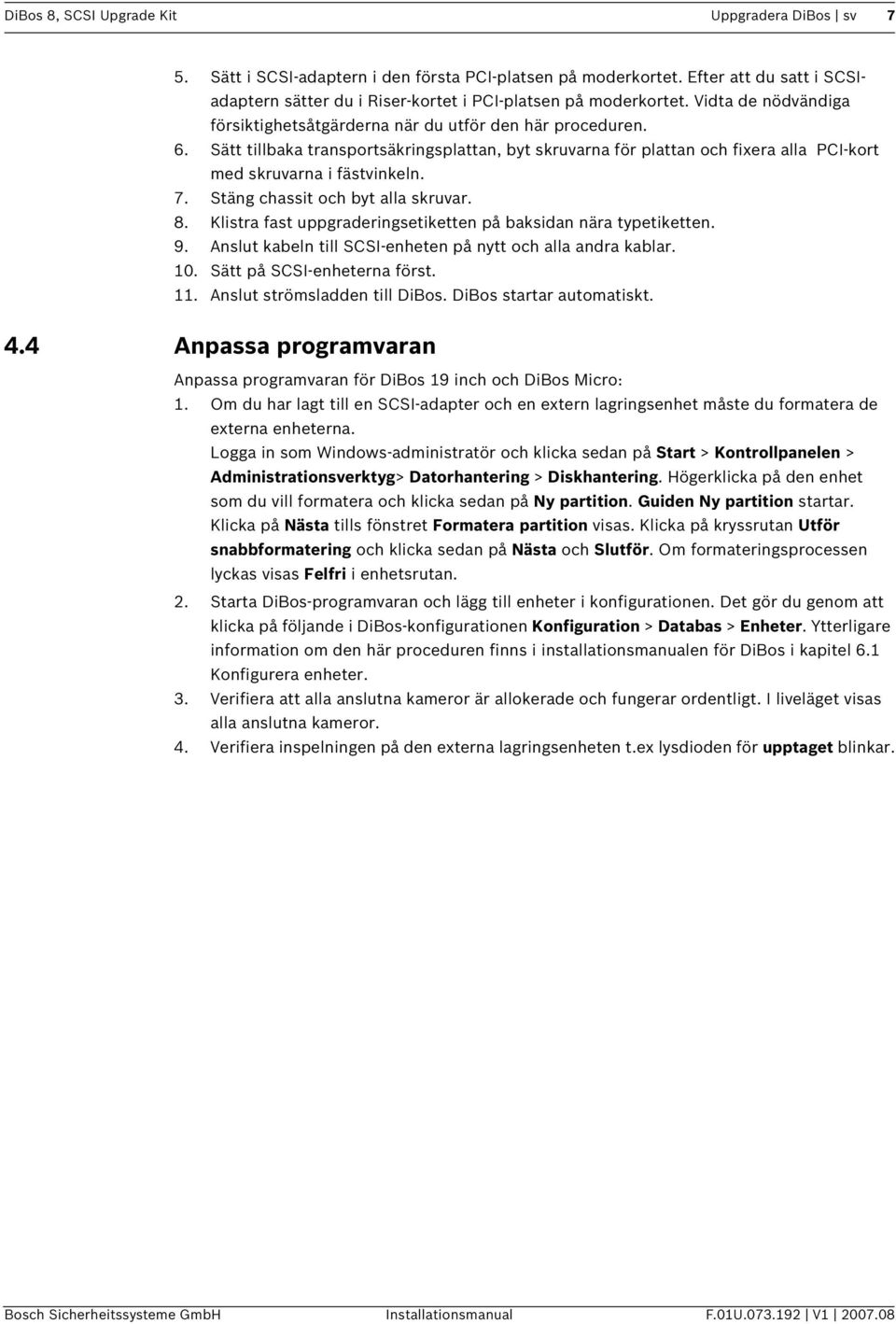

7 DiBos 8, SCSI Upgrade Kit Uppgradera DiBos sv 7 5. Sätt i SCSI-adaptern i den första PCI-platsen på moderkortet. Efter att du satt i SCSIadaptern sätter du i Riser-kortet i PCI-platsen på moderkortet. Vidta de nödvändiga försiktighetsåtgärderna när du utför den här proceduren. 6. Sätt tillbaka transportsäkringsplattan, byt skruvarna för plattan och fixera alla PCI-kort med skruvarna i fästvinkeln. 7. Stäng chassit och byt alla skruvar. 8. Klistra fast uppgraderingsetiketten på baksidan nära typetiketten. 9. Anslut kabeln till SCSI-enheten på nytt och alla andra kablar. 10. Sätt på SCSI-enheterna först. 11. Anslut strömsladden till DiBos. DiBos startar automatiskt. 4.4 Anpassa programvaran Anpassa programvaran för DiBos 19 inch och DiBos Micro: 1. Om du har lagt till en SCSI-adapter och en extern lagringsenhet måste du formatera de externa enheterna. Logga in som Windows-administratör och klicka sedan på Start > Kontrollpanelen > Administrationsverktyg> Datorhantering > Diskhantering. Högerklicka på den enhet som du vill formatera och klicka sedan på Ny partition. Guiden Ny partition startar. Klicka på Nästa tills fönstret Formatera partition visas. Klicka på kryssrutan Utför snabbformatering och klicka sedan på Nästa och Slutför. Om formateringsprocessen lyckas visas Felfri i enhetsrutan. 2. Starta DiBos-programvaran och lägg till enheter i konfigurationen. Det gör du genom att klicka på följande i DiBos-konfigurationen Konfiguration > Databas > Enheter. Ytterligare information om den här proceduren finns i installationsmanualen för DiBos i kapitel 6.1 Konfigurera enheter. 3. Verifiera att alla anslutna kameror är allokerade och fungerar ordentligt. I liveläget visas alla anslutna kameror. 4. Verifiera inspelningen på den externa lagringsenheten t.ex lysdioden för upptaget blinkar. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U V

8 8 sv Reparationsanvisningar DiBos 8, SCSI Upgrade Kit 5 Reparationsanvisningar Det är viktigt att uppge att du har en uppgraderad DiBos-enhet när du kontaktar den tekniska supporten eller kundtjänst eftersom originaletiketten på enheten inte längre stämmer överens med den aktuella maskinvarukonfigurationen. Ge Bosch följande information om enheten måste repareras: Artikelnumret för DiBos-enheten Artikelnumret för alla ytterligare tillbehör 6 Servicecenter USA Telefon: eller Fax: eller E-post: NationalServiceCenter@ca.slr.com Kanada: Telefon: Europa, Mellanöstern och Stillahavsområdet: Telefon: Fax: E-post: rmahelpdesk@solectron.com Mer information finns på F.01U V Installationsmanual Bosch Sicherheitssysteme GmbH

9

10

11

12 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D Ottobrunn Germany Telefon Fax Bosch Sicherheitssysteme GmbH, 2007
