1 Uppgraderings- och servicehandbok

2 Upphovsrättslig information De enda garantierna för produkter och tjänster från Hewlett-Packard definieras i de uttryckliga uttalanden som medföljer sådana produkter och tjänster. Ingenting i denna text ska anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av information i denna text. HP tar inget ansvar för användning eller pålitlighet hos programvara eller utrustning som inte har levererats av HP. Dokumentet innehåller märkesinformation som skyddas av upphovsrätt. Ingen del av detta dokument får fotokopieras, reproduceras eller översättas till ett annat språk utan föregående skriftligt medgivande från HP. Hewlett-Packard Company P.O. Box 4010 Cupertino, CA USA Copyright 2008 Hewlett-Packard Development Company, L.P. Kan vara licensierat i USA under ett eller båda av följande amerikanska patentnummer 4,930,158 och 4,930,160 till 28 augusti Microsoft och Windows är i USA registrerade varumärken som tillhör Microsoft Corporation. Logotypen för Windows är antingen ett registrerat varumärke eller varumärke som tillhör Microsoft Corporation i USA och/eller andra länder/regioner. HP stöder lagligt utnyttjande av tekniken och uppmuntrar inte till att våra produkter används för andra syften än de som är tillåtna enligt upphovsrättsbestämmelser. Informationen i det här dokumentet kan ändras utan föregående meddelande.

3 Innehållsförteckning Börja här...1 Säkerhetsanvisningar...2 Hitta komponenterna...2 Öppna datorn...3 Ta bort och byta ut en minnesmodul...7 Ta bort en minnesmodul...8 Byta en minnesmodul...10 Ta bort och byta ut hårddisken...14 Ta bort hårddisken...14 Byta hårddisk...17 Innehållsförteckning iii

4 iv Uppgraderings- och servicehandbok

5 Uppgraderings- och servicehandbok Den här handboken ger instruktioner om hur man uppgraderar minnet och hårddisken i din HP TouchSmart PC. Börja här Innan du uppgraderar eller utför service på datorn, se systemets uppgraderingsinformation i produktspecifikationen. Produktinformation finns på Läs avsnitten nedan innan du försöker uppgradera datorn eller utföra underhåll på HP TouchSmart PC.! Nedanstående procedurer förutsätter att du är bekant med den allmänna terminologin på persondatorområdet och känner till vilka säkerhetsåtgärder och regler som gäller när du använder och modifierar elektronisk utrustning.! Anteckna datorns modell- och serienummer, alla installerade tillbehör och övrig information om datorn. Det är enklare att läsa anteckningarna än att öppna och undersöka datorn.! Du bör använda en antistatisk handledsrem och står på en ledande skumgummiplatta när du arbetar med datorn.! Hewlett-Packard rekommenderar att du använder en skruvmejsel med magnetisk spets när du öppnar och stänger HP TouchSmart PC, för att göra det lättare att ta bort och sätta tillbaka skruvarna. VARNING: Ta ut nätkabeln till HP TouchSmart PC från nätuttaget innan minnesskyddet eller det bakre skyddet tas bort. Om du inte gör detta innan du öppnar HP TouchSmart PC eller utför någon av åtgärderna, kan både du och utrustningen skadas. Uppgraderings- och servicehandbok 1

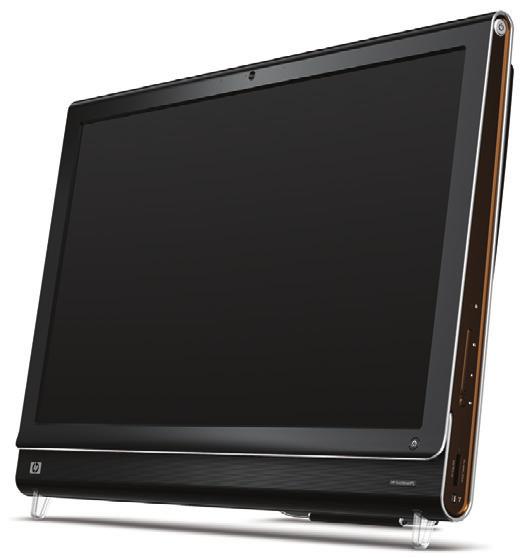

6 Säkerhetsanvisningar Den här produkten har inte testats för anslutning till ett strömförsörjningssystem för IT (ett strömförsörjningssystem som saknar direkt jordad anslutning i enlighet med IEC 60950). VARNING: Läs Extra säkerhetsinformation i Garanti- och support- och systemåterställningshandboken innan datorn installeras och ansluts till nätet. VARNING: Undvik att röra vid vassa kanter inne i datorn. VARNING: Var försiktig när du lyfter eller flyttar datorn Datorn är tung. Hitta komponenterna Se följande illustration för att hitta komponenterna i HP TouchSmart PC. A B C D H G E F A: Fack för Pocket Media Drive D: Datorstativ G: Hårddisk/minnesskydd B: Plats för optisk enhet E: Anslutning till nätadapter H: Anslutningens skydd C: Bakre skydd F: Mottagare för trådlöst tangentbord och trådlös mus 2 Uppgraderings- och servicehandbok

7 Öppna datorn För att undvika personskada och skada på utrustningen ska du alltid utföra följande steg i ordning när du öppnar HP TouchSmart PC. 1 Ta ut alla mediaenheter och externa enheter (cd-skivor, dvd-skivor, minneskort, USB-enheter, pocket media-enhet och externa hårddiskar) ur HP TouchSmart PC. VAR FÖRSIKTIG: Statisk elektricitet kan skada elektronikkomponenterna i HP TouchSmart PC eller extrautrustningen. Se till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. 2 Tryck på startknappen i Windows Vista, och sedan på Stäng av. VARNING: För att minska risken för personskada på grund av elektrisk stöt eller varma ytor, måste du dra ut nätkabeln ur vägguttaget och låta de interna systemkomponenterna svalna innan du rör vid dem. 3 När datorn är helt avstängd, ta ut nätkabeln (A) från baksidan av HP TouchSmart PC. A Uppgraderings- och servicehandbok 3

8 4 Ta bort anslutningens skydd genom att föra in fingret under mellanrummet på skyddets nedre, vänstra sida (A) och dra sedan försiktigt. A 5 Koppla bort alla andra anslutna kablar från baksidan av HP TouchSmart PC. 6 Lägg försiktigt datorns framsida nedåt på en mjuk, plan yta. HP rekommenderar att du använder en filt, handduk eller annat mjukt tyg för att skydda pekskärmen mot repor och andra skador. 4 Uppgraderings- och servicehandbok

9 7 Tryck försiktigt för att lyfta datorstativet så långt det går till upprätt läge, omkring 90 grader (A) från datorn och flytta sedan spärren till höger tills den är i låst läge (B). B A 8 Ta bort skruven som håller fast hårddisken/minnesskyddet på datorns baksida. Uppgraderings- och servicehandbok 5

10 9 För in fingertopparna under skyddet och dra sedan uppåt för att lossa flikarna. 10 Ta bort skyddet genom att skjuta ut det mot dig, lägg det sedan åt sidan. Mer information om att byta ut en minnesmodul finns i Ta bort och byta ut en minnesmodul på sidan 7. Mer information om att byta ut en hårddiskenhet finns i Ta bort och byta ut hårddisken på sidan Uppgraderings- och servicehandbok

11 Ta bort och byta ut en minnesmodul I HP TouchSmart PC finns RAM-minne (Random Access Memory), där data och instruktioner lagras tillfälligt i datorn. HP TouchSmart PC levereras med en eller två utbytbara minnesmoduler. Innan du börjar Observera följande krav innan minnesmodulen tas ut eller byts. Moderkortet innehåller socklar för SO-DIMM-moduler (small outline dual in-line memory modules). En minnesmodul med spåret inringat visas på bilden. Gå till för att avgöra vilken typ och hastighet på minnesmodul din HP TouchSmart PC använder och få särskild information och specifikationer till minnesmodulen. VAR FÖRSIKTIG: Om du använder fel typ av minnesmodul kan datorn skadas. Uppgraderings- och servicehandbok 7

12 Ta bort en minnesmodul 1 Innan du börjar följer du anvisningarna i Börja här på sidan 1. 2 Leta reda på minnesmodulens EMI-sköld (A), haka i fingret i sköldens ögla och lyft sedan bort den (B). B A VAR FÖRSIKTIG: Rör inte minnesmodulernas kontakter. Det kan skada modulen. VAR FÖRSIKTIG: Dra inte ut minnesmodulen ur hållaren. Ta bort modulen genom att använda klämmornas hakar. 8 Uppgraderings- och servicehandbok

13 3 Skjut de båda klämmornas hakar bort från minnesmodulen. Det kan vara lättare att skjuta en hake åt gången. Minnesmodulen lossnar snett. Båda minnesmodulerna tas bort på samma sätt. 4 Lyft upp minnesmodulen ur minnessockeln. Observera spåret på anslutningens kant. 5 Förvara minnesmodulen i en antistatisk förpackning. Uppgraderings- och servicehandbok 9

14 Byta en minnesmodul Uppgradera minnet i din HP TouchSmart PC med minne av samma typ och hastighet som det ursprungligen installerade minnet. Båda minnesmodulernas kapacitet måste matcha för optimala prestanda. Båda minnesmodulerna sätts in enligt proceduren nedan. VAR FÖRSIKTIG: Rör inte minnesmodulernas kontakter. Det kan skada modulen. 1 Ta ut minnesmodulen. Se Ta bort en minnesmodul på sidan 8. 2 Rätta den nya minnesmodulen efter sockeln så att spåret på anslutningens kant är samma som modulen du tog bort. OBS! Socklarna är kilade. Om modulen inte motsvarar sockeln, vänd på minnesmodulen. 10 Uppgraderings- och servicehandbok

15 3 Skjut minnesmodulen ända in i minnesplatsen, tills den förgyllda kanten är nästan helt inne i minnesplatsen, skjut sedan ned minnesmodulens ytterkanter tills klämmorna klickar på plats. VAR FÖRSIKTIG: Minnesmodulen måste vara helt inne i minnesplatsen innan det trycks ned på plats. Annars fungerar det inte ordentligt. På följande bild är minnesmodulen felaktigt installerad (A) med synlig guldkant. A Uppgraderings- och servicehandbok 11

16 4 Byta ut minnesmodulens EMI-sköld. 5 Byt ut hårddiskenheten/minnesskyddet genom att sänka ner den på plats och sedan dra den tills spåren på skyddet passar in i skårorna under datorstativet. Det hörs ett klickande ljud när skyddet hamnar på rätt plats och sidoflikarna passas in i skårorna på datorn. När skyddet har bytts ut ligger det i linje med det större skyddet på baksidan. 12 Uppgraderings- och servicehandbok

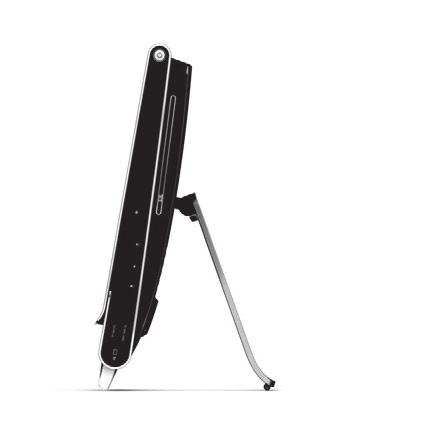

17 6 Sätt tillbaka skruven som fäster hårddiskens enhetshållare vid chassiet. OBS! Om skärmen är tom när du bytt eller installerat en minnesmodul, är installationen felaktigt utförd eller så har fel minnestyp använts. Ta bort minnesmodulen och installera den igen. Proceduren är slutförd! Ställ nu datorn upprätt på ett plant underlag med stativet i ett säkert och öppet läge. min. 10 max. 40 Återanslut strömkablar och kringutrustning. Uppgraderings- och servicehandbok 13

18 Ta bort och byta ut hårddisken Du kan byta eller uppgradera hårddisken. Hårddisken är en Serial ATA-enhet (advanced technology attachment), som använder en smal datakabel. VAR FÖRSIKTIG: Innan du tar ut hårddisken, säkerhetskopiera dina personliga filer på hårddisken och lägg dessa på en extern lagringsenhet, t.ex. en DVD. Om detta inte görs kan du förlora data. När du har bytt ut hårddisken måste du köra Systemåterställning från CD-skivorna och installera fabriksinstallerade-filer. Mer information om återställningen finns på Garanti- och support- och systemåterställningshandboken som medföljer din HP TouchSmart PC. Ta bort hårddisken 1 Utför procedurerna som förbereder HP TouchSmart PC. Se Börja här på sidan 1. VARNING: För att minska risken för personskada på grund av elektrisk stöt eller varma ytor, måste du dra ut nätkabeln ur vägguttaget och låta de interna systemkomponenterna svalna innan du rör vid dem. 2 Leta reda på hårddiskens EMI-sköld (A) och lyft sedan bort skölden (B) med hjälp av sköldens ögla. B A 14 Uppgraderings- och servicehandbok

19 3 När hårddisken fortfarande finns i datorn kopplar du bort alla ström- och datakablar från hårddisken genom att trycka ner hakarna och sedan ta bort dem. 4 Ta bort transportskruven till vänster om kablarna. 5 Dra upp fliken på hårddisken (A) och dra sedan bort enheten från facket (B). A B Uppgraderings- och servicehandbok 15

20 6 Använd en stjärnskruvmejsel (magnetisk spets rekommenderas) för att ta bort de fyra skruvar som håller fast hårddisken i enhetshållaren och dra sedan ut hårddisken. Din enhetshållare för hårddisken kan se annorlunda ut än den på bilden. 7 Lägg hårddisken i en antistatisk påse. 16 Uppgraderings- och servicehandbok

21 Byta hårddisk 1 Ta bort hårddisken vid behov. Se Ta bort hårddisken på sidan 14. VAR FÖRSIKTIG: Var försiktig när du hanterar hårddisken. Du får varken slå på den eller skaka den. Den kan lätt skadas. 2 Skjut in hårddisken i enhetshållaren och sätt tillbaka de fyra skruvarna. Din enhetshållare för hårddisken kan se annorlunda ut än den på bilden. Uppgraderings- och servicehandbok 17

22 3 Skjut in hårddisken i facket tills du hör ett klickande ljud. 4 Anslut ström- och datakablarna till av hårddisken. 18 Uppgraderings- och servicehandbok

23 5 Sätt tillbaka transportskruven som fäster hårddiskens enhetshållare i datorn. Uppgraderings- och servicehandbok 19

24 6 Byt ut hårddiskens EMI-sköld genom att trycka fast den på plats så att flikarna fastnar. 20 Uppgraderings- och servicehandbok

25 7 Byt ut hårddiskenheten/minnesskyddet genom att sänka ner den på plats och sedan dra den tills spåren på skyddet passar in i skårorna under datorstativet. Det hörs ett klickande ljud när sidoflikarna passas in i datorn. När skyddet har bytts ut ligger det i linje med det större skyddet på baksidan. 8 Sätt tillbaka skruven som fäster hårddiskens enhetshållare vid chassiet. Uppgraderings- och servicehandbok 21

26 Proceduren är slutförd! Ställ nu datorn upprätt på ett plant underlag med stativet i ett säkert och öppet läge. min. 10 max. 40 Återanslut strömkablar och kringutrustning. 22 Uppgraderings- och servicehandbok
