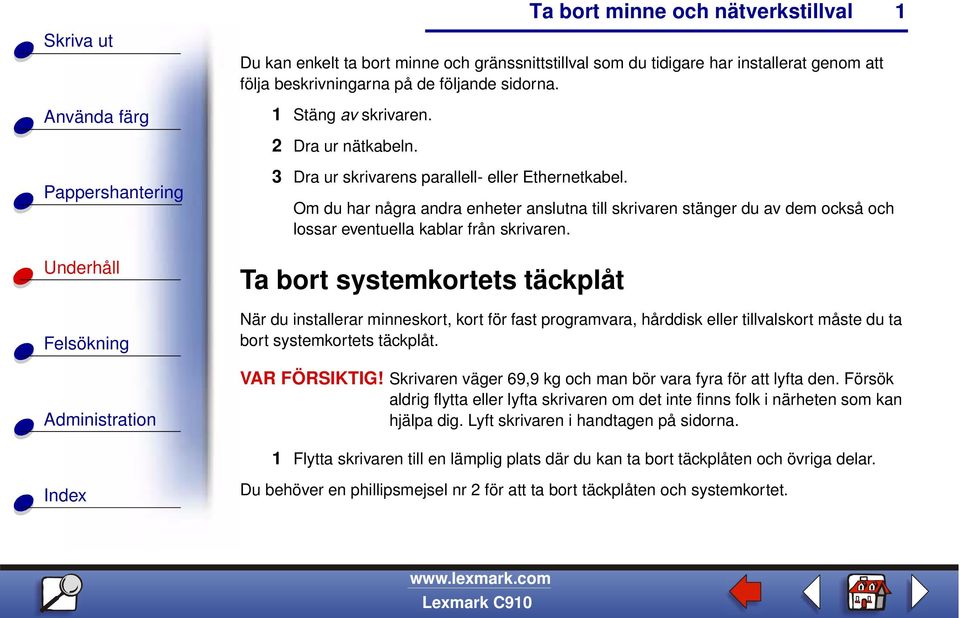

1 Du kan enkelt ta bort minne och gränssnittstillval som du tidigare har installerat genom att följa beskrivningarna på de följande sidorna. 1 Stäng av skrivaren. 2 Dra ur nätkabeln. 3 Dra ur skrivarens parallell- eller Ethernetkabel. Om du har några andra enheter anslutna till skrivaren stänger du av dem också och lossar eventuella kablar från skrivaren. Ta bort systemkortets täckplåt 1 När du installerar minneskort, kort för fast programvara, hårddisk eller tillvalskort måste du ta bort systemkortets täckplåt. VAR FÖRSIKTIG! Skrivaren väger 69,9 kg och man bör vara fyra för att lyfta den. Försök aldrig flytta eller lyfta skrivaren om det inte finns folk i närheten som kan hjälpa dig. Lyft skrivaren i handtagen på sidorna. 1 Flytta skrivaren till en lämplig plats där du kan ta bort täckplåten och övriga delar. Du behöver en phillipsmejsel nr 2 för att ta bort täckplåten och systemkortet.

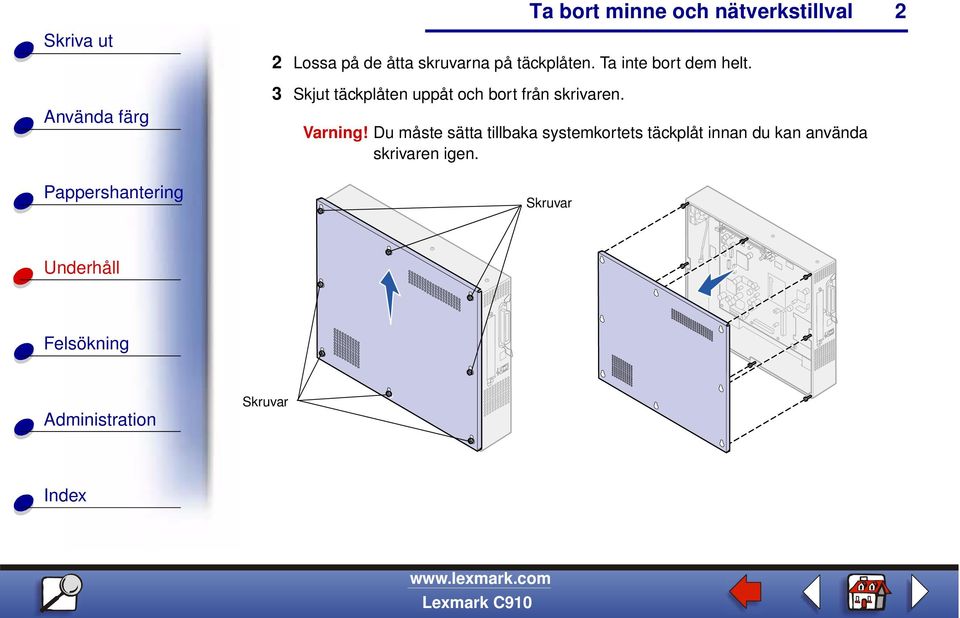

2 2 Lossa på de åtta skruvarna på täckplåten. Ta inte bort dem helt. 3 Skjut täckplåten uppåt och bort från skrivaren. Varning! Du måste sätta tillbaka systemkortets täckplåt innan du kan använda skrivaren igen. Skruvar 2 Skruvar

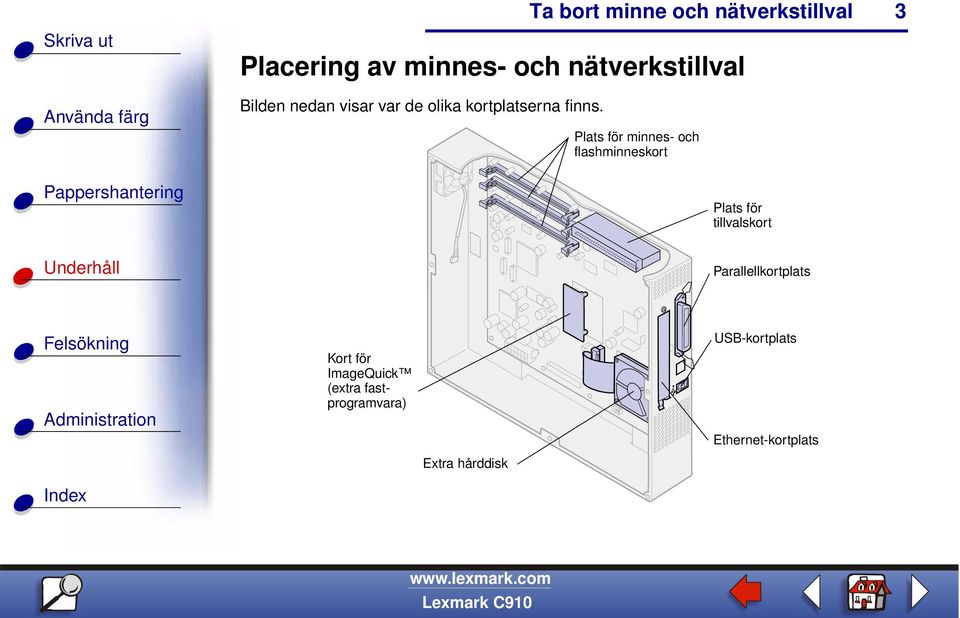

3 Placering av minnes- och nätverkstillval Bilden nedan visar var de olika kortplatserna finns. Plats för minnes- och flashminneskort Plats för tillvalskort 3 Parallellkortplats Kort för ImageQuick (extra fastprogramvara) Extra hårddisk USB-kortplats Ethernet-kortplats

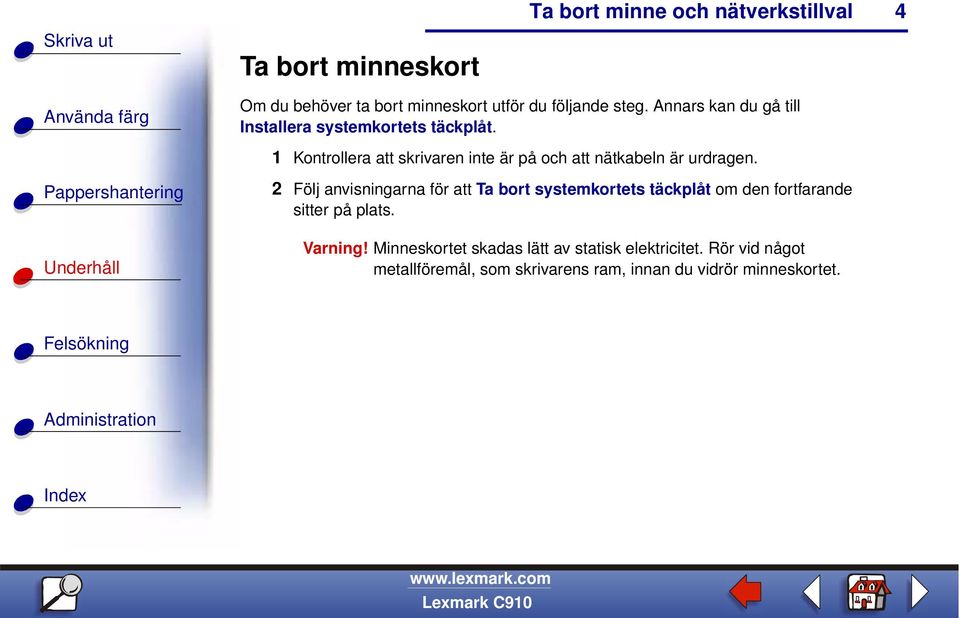

4 Ta bort minneskort 4 Om du behöver ta bort minneskort utför du följande steg. Annars kan du gå till Installera systemkortets täckplåt. 1 Kontrollera att skrivaren inte är på och att nätkabeln är urdragen. 2 Följ anvisningarna för att Ta bort systemkortets täckplåt om den fortfarande sitter på plats. Varning! Minneskortet skadas lätt av statisk elektricitet. Rör vid något metallföremål, som skrivarens ram, innan du vidrör minneskortet.

5 3 Lossa på spärrarna i kortplatsens bägge ändar. Minneskortet skjuts ut från kortplatsen när spärrarna lossas. 5 4 Dra försiktigt ut kortet.

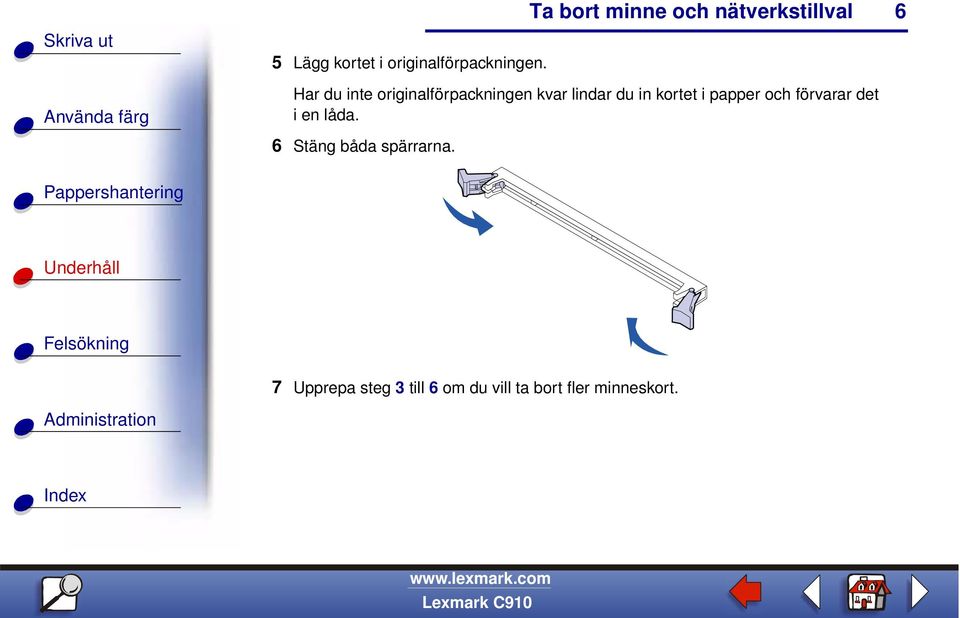

6 5 Lägg kortet i originalförpackningen. Har du inte originalförpackningen kvar lindar du in kortet i papper och förvarar det ienlåda. 6 Stäng båda spärrarna. 6 7 Upprepa steg 3 till 6 om du vill ta bort fler minneskort.

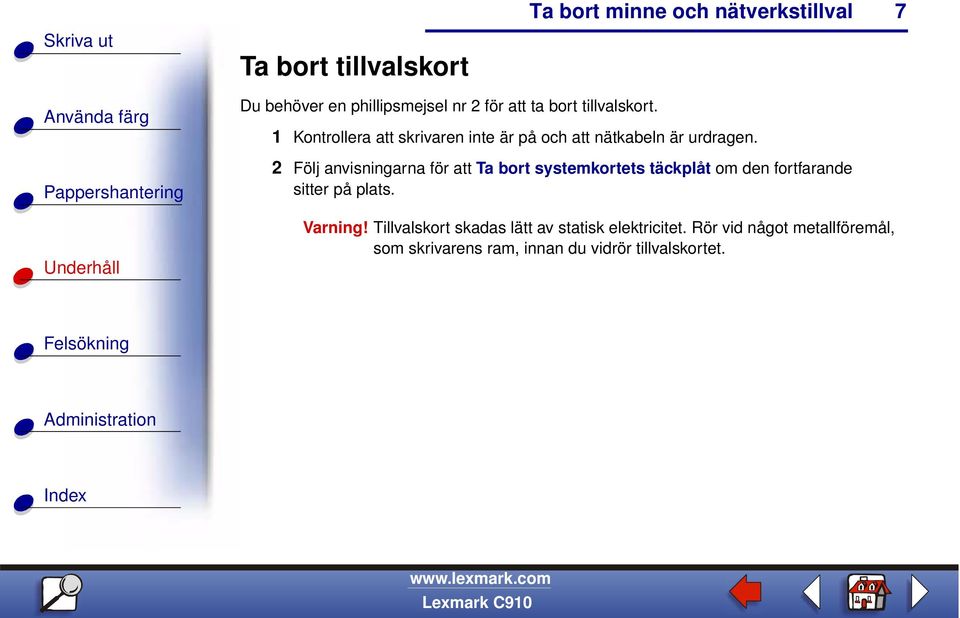

7 Ta bort tillvalskort 7 Du behöver en phillipsmejsel nr 2 för att ta bort tillvalskort. 1 Kontrollera att skrivaren inte är på och att nätkabeln är urdragen. 2 Följ anvisningarna för att Ta bort systemkortets täckplåt om den fortfarande sitter på plats. Varning! Tillvalskort skadas lätt av statisk elektricitet. Rör vid något metallföremål, som skrivarens ram, innan du vidrör tillvalskortet.

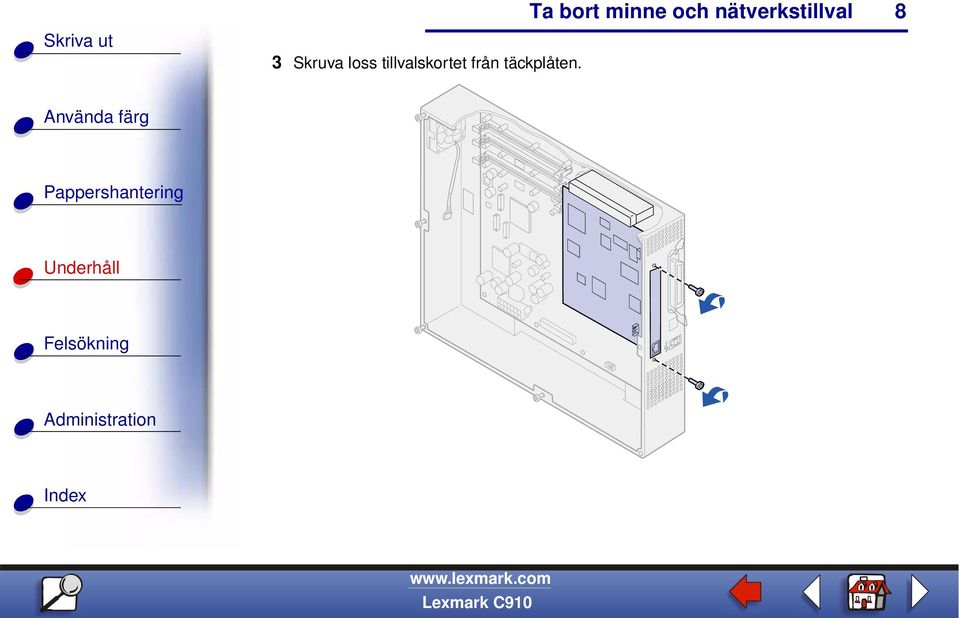

8 3 Skruva loss tillvalskortet från täckplåten. 8

9 4 Dra försiktigt ut tillvalskortet. 9

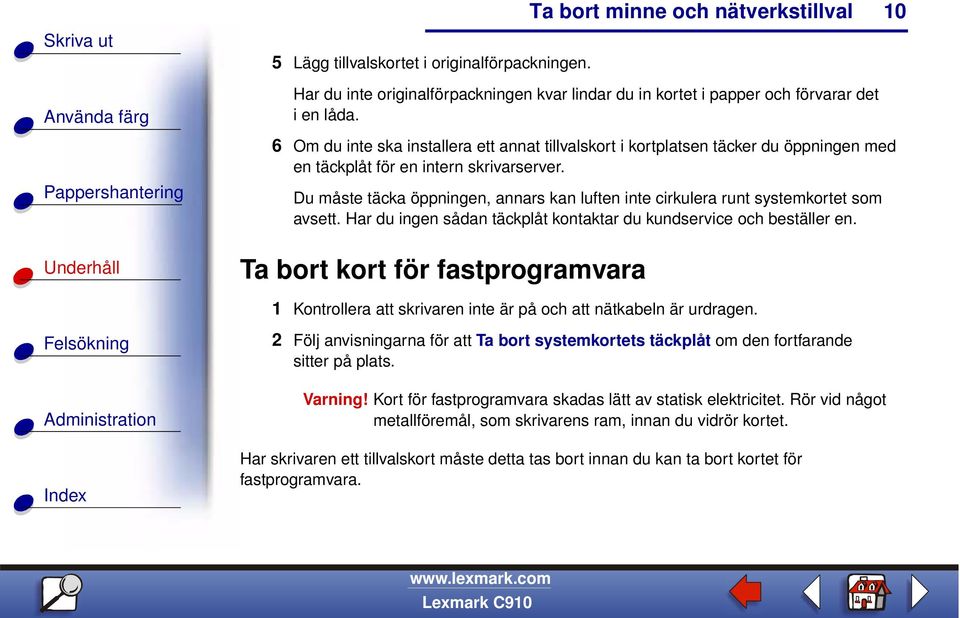

10 5 Lägg tillvalskortet i originalförpackningen. 10 Har du inte originalförpackningen kvar lindar du in kortet i papper och förvarar det ienlåda. 6 Om du inte ska installera ett annat tillvalskort i kortplatsen täcker du öppningen med en täckplåt för en intern skrivarserver. Du måste täcka öppningen, annars kan luften inte cirkulera runt systemkortet som avsett. Har du ingen sådan täckplåt kontaktar du kundservice och beställer en. Ta bort kort för fastprogramvara 1 Kontrollera att skrivaren inte är på och att nätkabeln är urdragen. 2 Följ anvisningarna för att Ta bort systemkortets täckplåt om den fortfarande sitter på plats. Varning! Kort för fastprogramvara skadas lätt av statisk elektricitet. Rör vid något metallföremål, som skrivarens ram, innan du vidrör kortet. Har skrivaren ett tillvalskort måste detta tas bort innan du kan ta bort kortet för fastprogramvara.

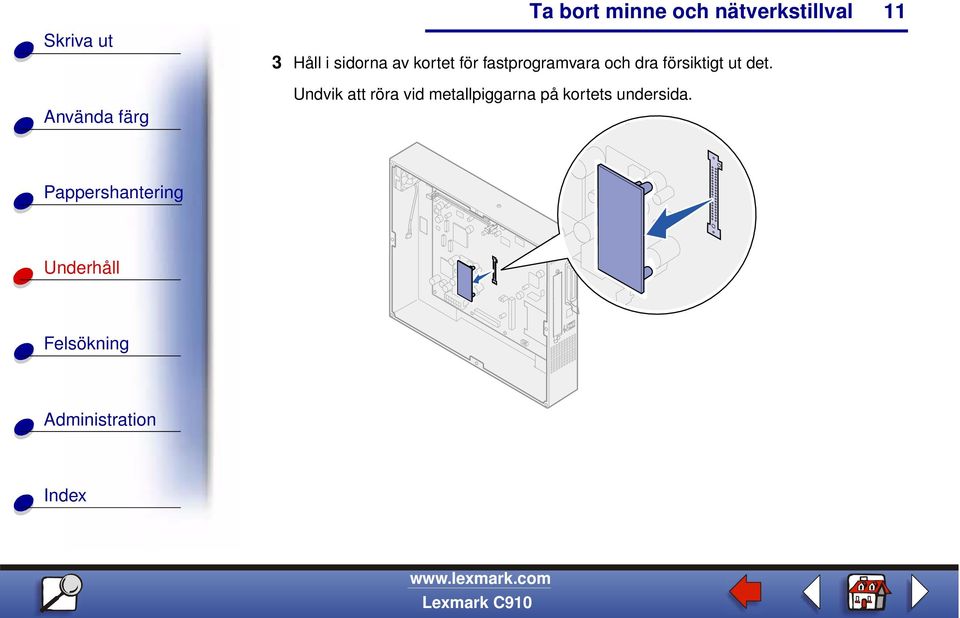

11 3 Håll i sidorna av kortet för fastprogramvara och dra försiktigt ut det. Undvik att röra vid metallpiggarna på kortets undersida. 11

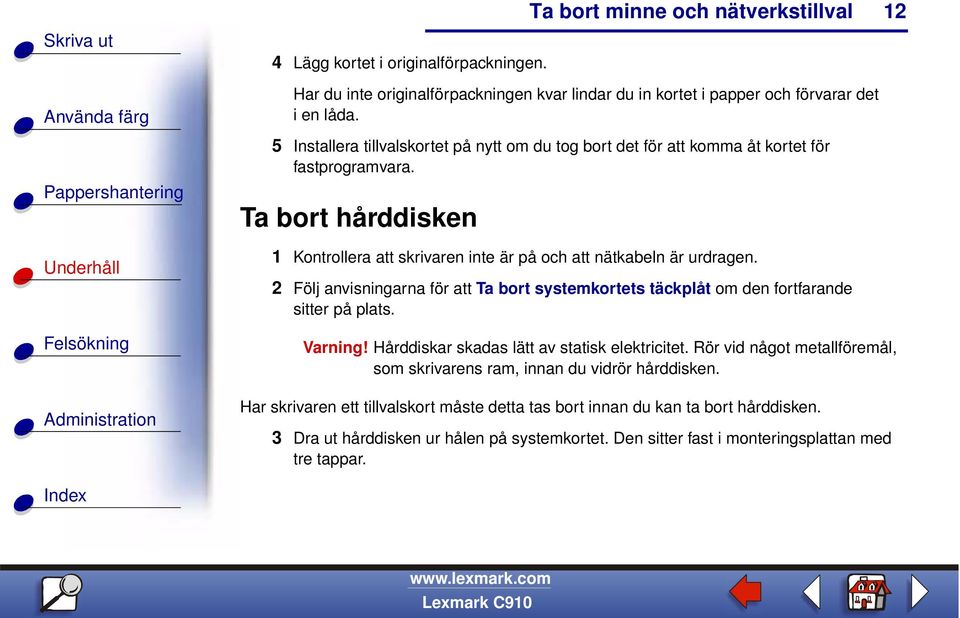

12 4 Lägg kortet i originalförpackningen. Har du inte originalförpackningen kvar lindar du in kortet i papper och förvarar det ienlåda. 5 Installera tillvalskortet på nytt om du tog bort det för att komma åt kortet för fastprogramvara. Ta bort hårddisken 1 Kontrollera att skrivaren inte är på och att nätkabeln är urdragen. 2 Följ anvisningarna för att Ta bort systemkortets täckplåt om den fortfarande sitter på plats. 12 Varning! Hårddiskar skadas lätt av statisk elektricitet. Rör vid något metallföremål, som skrivarens ram, innan du vidrör hårddisken. Har skrivaren ett tillvalskort måste detta tas bort innan du kan ta bort hårddisken. 3 Dra ut hårddisken ur hålen på systemkortet. Den sitter fast i monteringsplattan med tre tappar.

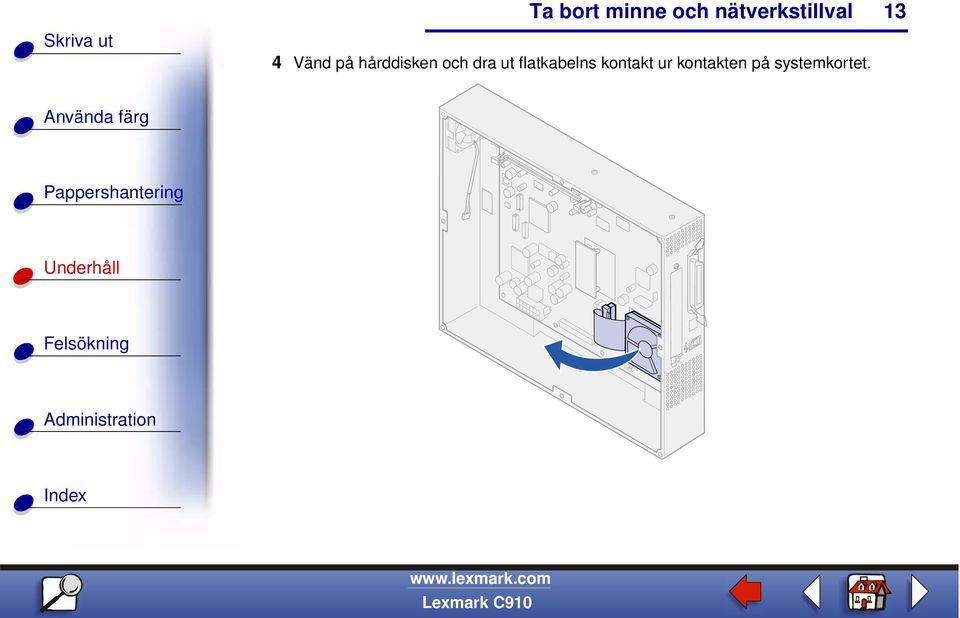

13 4 Vänd på hårddisken och dra ut flatkabelns kontakt ur kontakten på systemkortet. 13

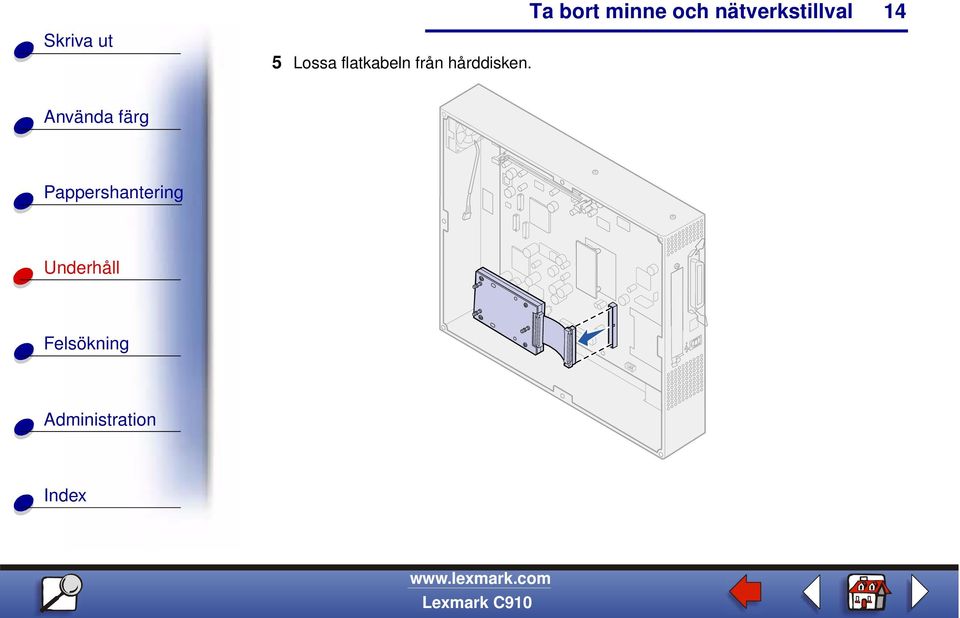

14 5 Lossa flatkabeln från hårddisken. 14

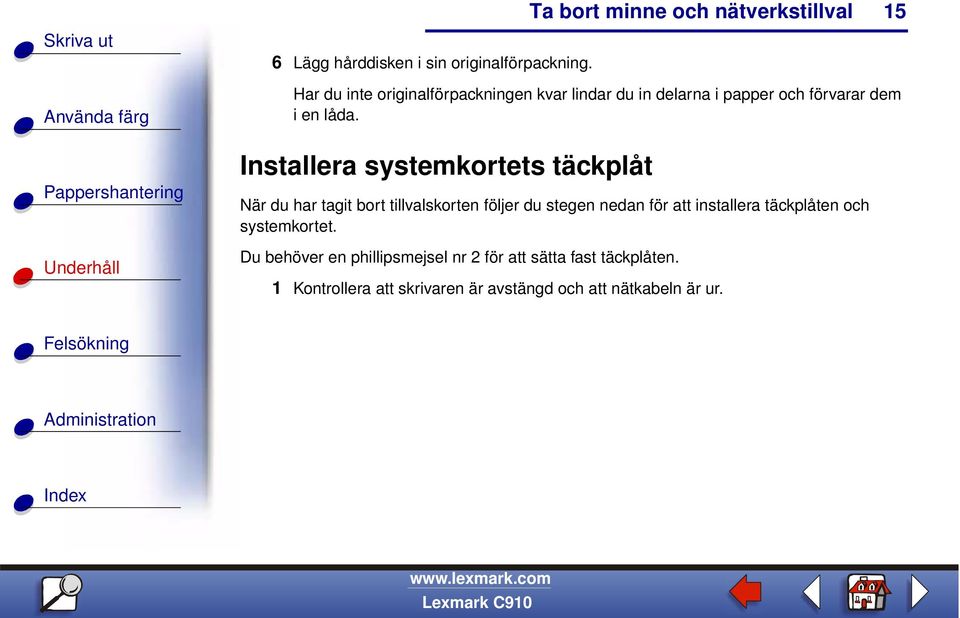

15 6 Lägg hårddisken i sin originalförpackning. 15 Har du inte originalförpackningen kvar lindar du in delarna i papper och förvarar dem i en låda. Installera systemkortets täckplåt När du har tagit bort tillvalskorten följer du stegen nedan för att installera täckplåten och systemkortet. Du behöver en phillipsmejsel nr 2 för att sätta fast täckplåten. 1 Kontrollera att skrivaren är avstängd och att nätkabeln är ur.

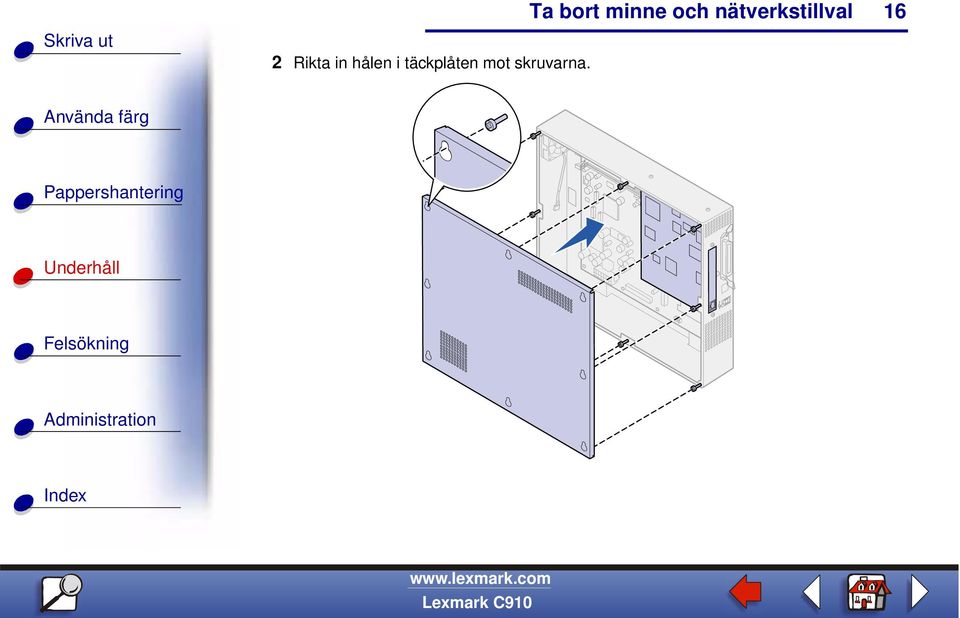

16 2 Rikta in hålen i täckplåten mot skruvarna. 16

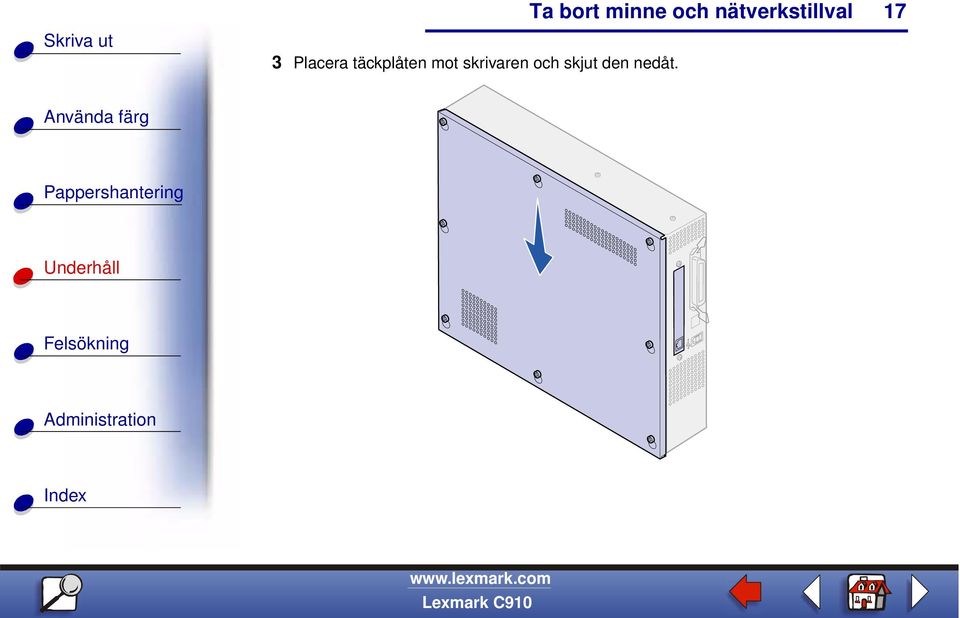

17 3 Placera täckplåten mot skrivaren och skjut den nedåt. 17

18 4 Dra åt de åtta skruvarna Anslut skrivarkablarna och nätkabeln och slå på skrivaren. Obs! För att undvika att överbelasta elnätet bör du ansluta skrivaren till ett jordat uttag i en krets utan jordfelsbrytare.
