Optisk enhet. Följ dessa anvisningar noggrant. Om du inte gör det kan det skada utrustningen och påverka garantin.

Transkript

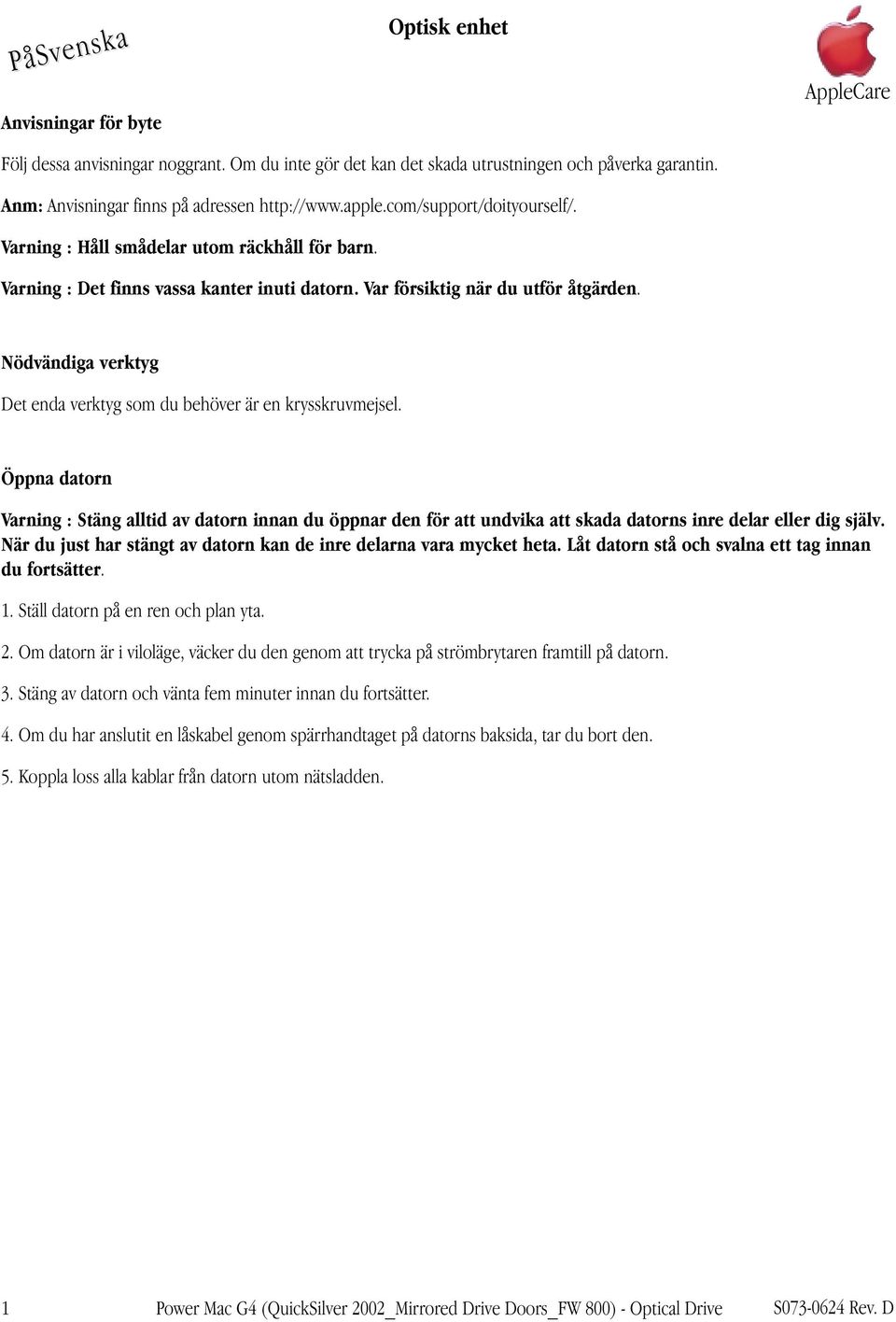

1 PåSvenska Anvisningar för byte Optisk enhet AppleCare Följ dessa anvisningar noggrant. Om du inte gör det kan det skada utrustningen och påverka garantin. Anm: Anvisningar finns på adressen Varning : Håll smådelar utom räckhåll för barn. Varning : Det finns vassa kanter inuti datorn. Var försiktig när du utför åtgärden. Nödvändiga verktyg Det enda verktyg som du behöver är en krysskruvmejsel. Öppna datorn Varning : Stäng alltid av datorn innan du öppnar den för att undvika att skada datorns inre delar eller dig själv. När du just har stängt av datorn kan de inre delarna vara mycket heta. Låt datorn stå och svalna ett tag innan du fortsätter. 1. Ställ datorn på en ren och plan yta. 2. Om datorn är i viloläge, väcker du den genom att trycka på strömbrytaren framtill på datorn. 3. Stäng av datorn och vänta fem minuter innan du fortsätter. 4. Om du har anslutit en låskabel genom spärrhandtaget på datorns baksida, tar du bort den. 5. Koppla loss alla kablar från datorn utom nätsladden. 1 Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive S Rev. D

2 6. Rör vid metallblecken över PCI-platserna på datorns baksida. (Figur 1) Viktigt : För att förhindra elektriska stötar som kan skada datorn ska du alltid röra vid metallblecken innan du rör någon av datorns inre delar eller installerar något i den. För att skydda datorn mot statisk elektricitet bör du undvika att gå omkring i rummet tills du har installerat klart och stängt datorn. Power Mac G4 (QuickSilver 2002) Power Mac G4 (Mirrored Drive Doors_FW 800) 7. Koppla ur nätsladden. Varning : Koppla aldrig in nätsladden och starta aldrig datorn om inte alla inre och yttre delar sitter på plats och datorn är stängd. Om du använder datorn när den är öppen eller det saknas delar, kan det skada både dig och datorn. Se till att nätsladden inte ansluts innan åtgärden är avslutad och datorn stängd. Varning : Nätaggregatet är en högspänningskomponent och får inte öppnas, inte ens när datorn är avstängd. Om nätaggregatet behöver service, kontaktar du ett Apple-serviceställe. 8. Lyft spärren på datorns högra sida. Figur 1 9. Lägg försiktigt ner sidostycket på ett plant underlag. Lägg ner sidostycket på en mjuk och ren duk så undviker du att repa höljet. Varning : Om du ser några lampor som lyser på moderkortet så har datorn inte stängts av. Stäng sidostycket och stäng av datorn innan du fortsätter. S Rev. D Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive 2

3 Ta bort den optiska enheten från QuickSilver-modeller Varning : Hantera den installerade optiska enheten försiktigt. Håll den i dess metallkanter och tryck inte på enhetens mitt. Du bör inte lyfta eller hålla enheten i framstycket. 1. Med en krysskruvmejsel skruvar du bort de fyra skruvarna som håller fast enhetens hållare i datorns chassi. (Figur 2) Figur 2 2. Samtidigt som du håller i hållarens undersida, skjuter du den bakåt och vänder den så att du kan komma åt enhetskablarna. (Figur 3) Figur 3 3 Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive S Rev. D

4 3. Ta försiktigt bort bandkabeltejpen från hållarens ovansida. (Figur 4) 4. Koppla loss följande kablar från baksidan på CD-, DVD- och Zip-enheterna : Bandkabel från CD-, DVD- och Zip-enheterna Nätsladd (P6) från CD- eller DVD-enheten Nätsladd (P7) från Zip-enheten Figur 4 5. Ta bort hållare och enheter från datorn. 6. Skruva loss de fyra skruvarna som håller fast CD- eller DVD-enheten i hållaren. (Figur 5) 7. Skjut ut enheten ur hållaren. Figur 5 S Rev. D Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive 4

5 Installera optisk enhet i QuickSilver-modeller Varning : Hantera den nya optiska enheten försiktigt. Håll den i dess metallkanter och tryck inte på enhetens mitt. Du bör inte lyfta eller hålla enheten i framstycket. 1. Placera enheten i enhetshållarens övre fack och skruva fast den genom hålen i hållaren med skruvarna från den tidigare enheten. 2. Anslut kablarna till Zip-enheten och CD- eller DVD-enheten : Mittkontakten på nätsladden ansluts till Zip-enheten. Mittkontakten på bandkabeln ansluts till Zip-enheten. Slutkontakten på nätsladden ansluts till CD- eller DVD-enheten. Slutkontakten på bandkabeln ansluts till CD- eller DVD-enheten. 3. Sätt tillbaka bandkabeltejpen på hållarens ovansida. 4. Sätt tillbaka enhetshållaren i datorn. Se till att tapparna på undersidan av hållarna passas in i skårorna på enhetshyllan. (Figur 6) Figur 6 5. Skruva i och dra åt de fyra skruvarna som du tidigare tog bort så att enhetshållaren sitter fast i chassit. 5 Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive S Rev. D

6 Ta bort den optiska enheten från modeller med blanka enhetsluckor/fw Ta bort bakstycket från hållaren för optiska enheter. (Figur 7) Figur 7 2. Lossa de två skruvarna som håller enhetshållaren på plats inuti datorn. (Figur 8) Figur 8 S Rev. D Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive 6

7 3. Dra hållaren bakåt och vrid den så att du kommer åt enhetskablarna. 4. Koppla loss data- och nätkablarna (P6 och P7) från enheterna och ta bort hållaren från datorn. (Figur 9) Figur 9 5. Skruva bort de fyra skruvarna från enhetshållarens sidor. 6. Skjut ut enheten genom enhetshållarens framsida. (Figur 10) Figur 10 7 Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive S Rev. D

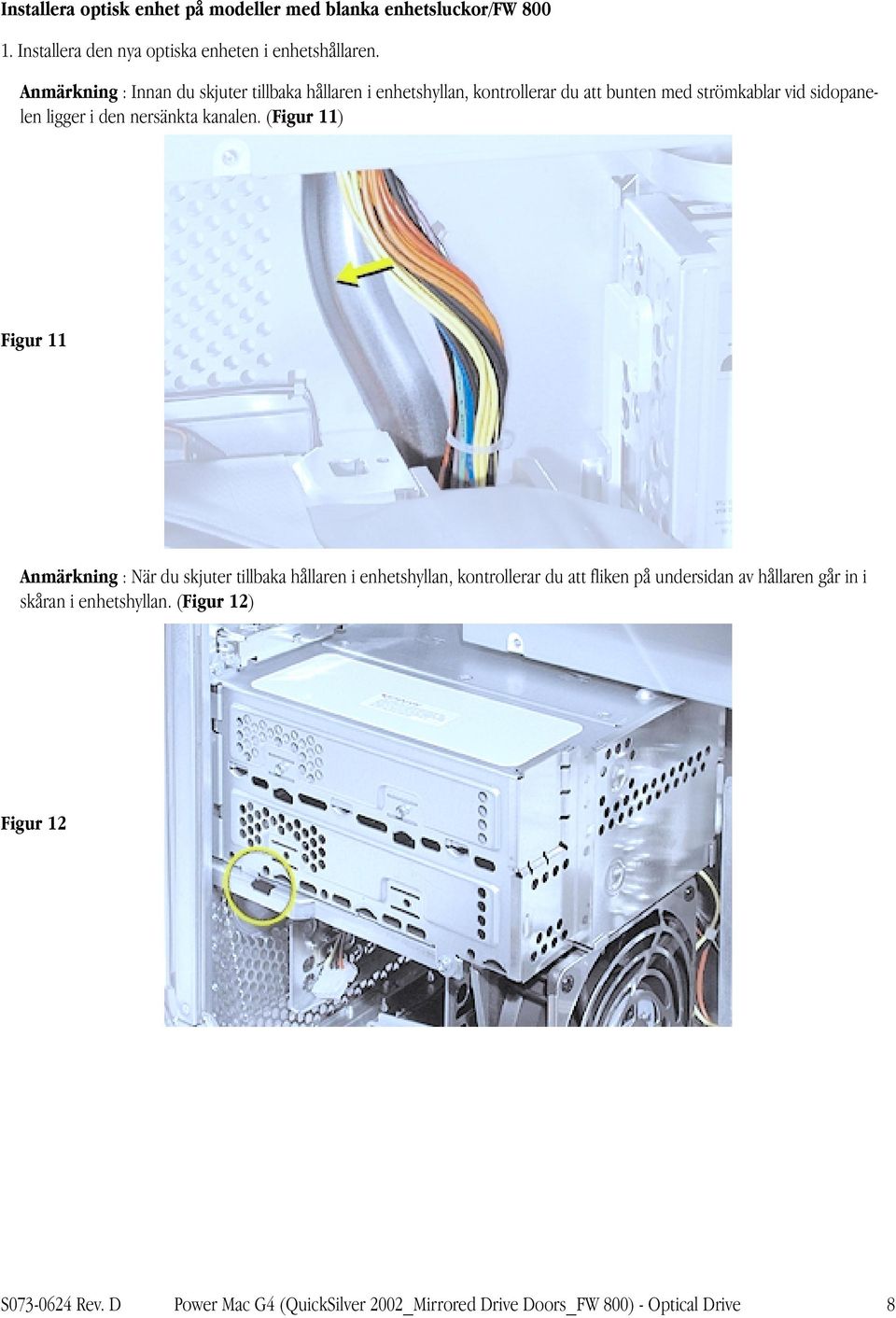

8 Installera optisk enhet på modeller med blanka enhetsluckor/fw Installera den nya optiska enheten i enhetshållaren. Anmärkning : Innan du skjuter tillbaka hållaren i enhetshyllan, kontrollerar du att bunten med strömkablar vid sidopanelen ligger i den nersänkta kanalen. (Figur 11) Figur 11 Anmärkning : När du skjuter tillbaka hållaren i enhetshyllan, kontrollerar du att fliken på undersidan av hållaren går in i skåran i enhetshyllan. (Figur 12) Figur 12 S Rev. D Power Mac G4 (QuickSilver 2002_Mirrored Drive Doors_FW 800) - Optical Drive 8
