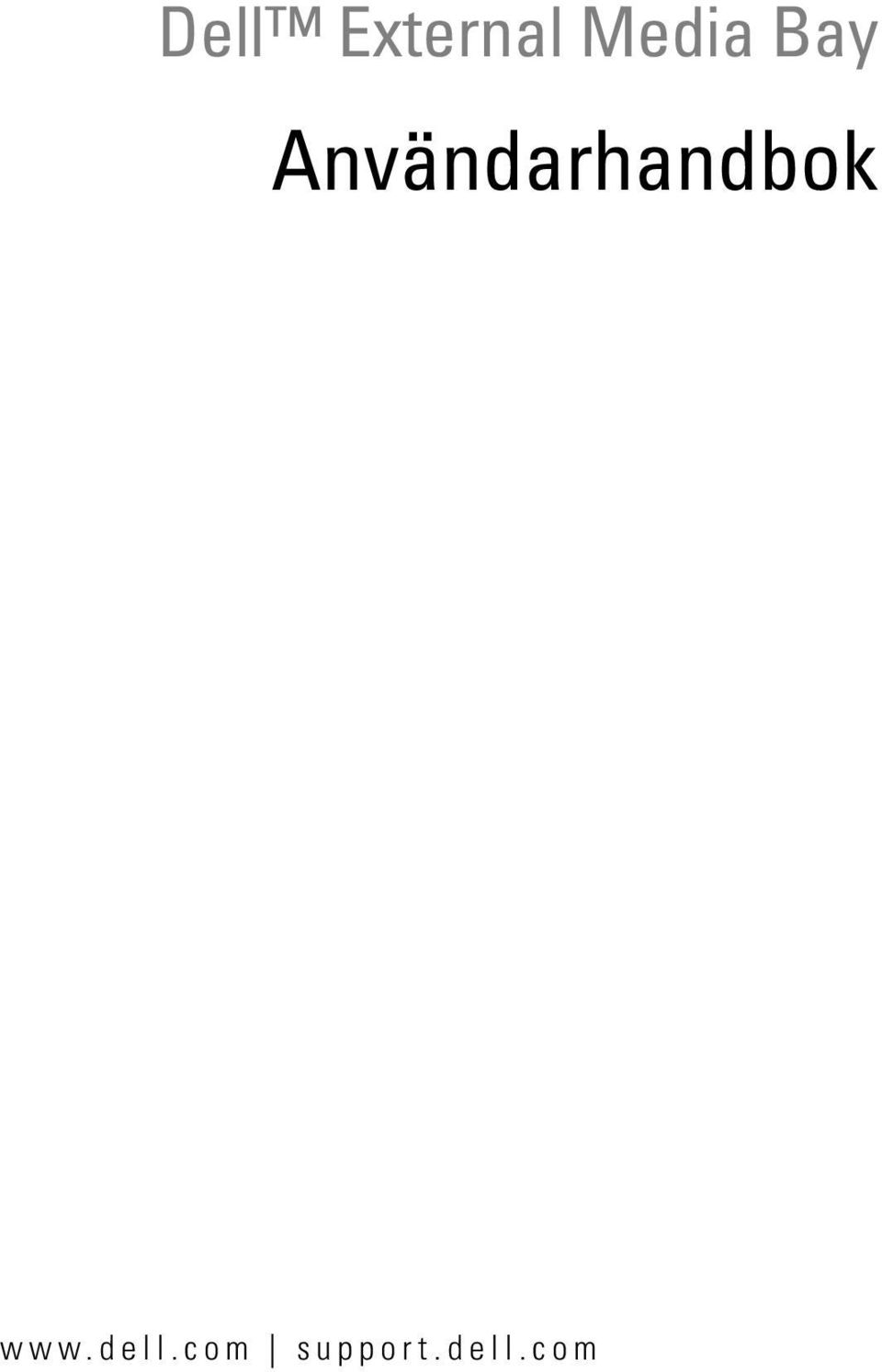

1 Dell External Media Bay Användarhandbok support.dell.com

2 Noteringar, anmärkningar och varningar OBS! En notering innehåller viktig information som kan hjälpa dig att få ut mer av din dator. ANMÄRKNING: En anmärkning anger antingen risk för skada på maskinvara eller förlust av data och förklarar hur du kan undvika problemet. VARNING! En varning signalerar risk för skada på egendom eller person, eller livsfara. Informationen i det här dokumentet kan komma att ändras Dell Inc. Med ensamrätt. Återgivning i någon form utan skriftligt tillstånd från Dell Inc. är strängt förbjuden. Varumärken som används i denna text: Dell och DELL-logotypen är varumärken som tillhör Dell Inc. Övriga varumärken kan användas i dokumentet som hänvisning till antingen de enheter som gör anspråk på varumärkena eller deras produkter. Dell Inc. frånsäger sig allt ägarintresse av andra varumärken än sina egna. Juni 2008 Rev. A00

3 Innehåll 1 Om din Dell External Media Bay Använda det externa modulfacket Ansluta det externa modulfacket till datorn Sätta in en mediemodul i det externa modulfacket Ta ut mediemodulen Säkra det externa modulfacket Specifikationer Söka efter information Ordlista Innehåll 3

4 4 Innehåll

5 Om din Dell External Media Bay Det externa modulfacket kan användas med följande enheter för de bärbara datorerna i Dell E-Series: 9,5-tums esata optiska enheter (DVD, kombination, DVR +/-RW) 1,8-tums SATA HDD eller SSD externt modulfack 2 esata-kabel Om din Dell External Media Bay 5

6 6 Om din Dell External Media Bay

7 Använda det externa modulfacket Ansluta det externa modulfacket till datorn ANMÄRKNING: Använd endast esata-kabeln som levererades med det externa modulfacket. 1 Anslut esata-kabeln till esata-porten på datorn eller portreplikatorn. 2 Anslut den andra änden av esata-kabeln till det externa modulfacket externt modulfack 2 esata-port på externt modulfack 3 esata-kabel 4 esata-port på datorn Använda det externa modulfacket 7

8 Sätta in en mediemodul i det externa modulfacket Så här sätter du in en modul i det externa modulfacket: 1 För in modulen i modulfacket. 2 Tryck in modulen tills den klickar på plats och modullåset säkrar modulen i facket. 1 externt modulfack 2 mediemodul Använda det externa modulfacket

9 Ta ut mediemodulen Så här tar du ut mediemodulen: 1 Tryck på modullåset som då skjuts ut från modulfacket externt modulfack 2 modullås 2 Ta ut mediemodulen ur modulfacket genom att dra i modullåset mediemodul 2 modullås Använda det externa modulfacket 9

10 Säkra det externa modulfacket 1 Skruva in säkerhetsskruven som medföljde det externa modulfacket. 2 Sätt säkerhetskabeln på plats. OBS! Stöldskyddskablar består ofta av en tvinnad metallkabel med ett lås och tillhörande nyckel (finns på dell.com). Anvisningar om hur du installerar den här typen av stöldskydd finns i dokumentationen som medföljer enheten säkerhetsskruv 2 plats för säkerhetskabel 10 Använda det externa modulfacket

11 Specifikationer Fysiska mått Längd Höjd Bredd 160 mm (6,3 tum) 17,3 mm (0,68 tum) 152 mm (5,98 tum) I/0 esata-port en port esata-kabel ANMÄRKNING: Använd endast esata-kabeln som medföljde det externa modulfacket. Specifikationer 11

12 12 Specifikationer

13 Söka efter information Dokument Säkerhets-, myndighets-, garanti- och supportdokumentation Den här typen av information kan ha levererats tillsammans med datorn. Om du behöver mer information kan du läsa hemsidan för regelefterlevnad på på följande adress: Innehåll Information om garantier Villkor (endast USA) Säkerhetsinstruktioner Myndighetsinformation Ergonomiinformation Licensavtal för slutanvändare Söka efter information 13

14 14 Söka efter information

15 Ordlista D dockningsenhet tillhandahåller portreplikering, kabelhantering och säkerhetsfunktioner så att du kan ansluta den bärbara datorn till ett stationärt system. E esata External Serial Advanced Technology Attachment ett gränssnitt för externa, seriella ATA-enheter. M mediemodul möjliggör för användare att byta media, inklusive optiska enheter (DVD, DVD/CDRW-kombination, DVD+/-RW), sekundära hårddiskar (1,8-tums 5400 SATA eller SSD) och litiumpolymerbatterier. Ordlista 15

16 16 Ordlista
