1 Standarder och vägledning för undersökning och riskbedömning av förorenad mark SIS/TK 535 Karaktärisering av avfall, mark och slam Anja Enell a, Patrick van Hees b, Märta Ländell a, Jenny Vestin a, Niklas Edvinsson c, Paul Würtzell d, Klas Arnerdal e, Sture Grägg f, Christina Kindeberg g, Celia Jones h och Lorena Olivares i a Statens geotekniska institut, b Eurofins Environment, c Cowi, d Ragn Sells, e Sveriges geologiska undersökning, f ALS Scandinavia AB, g Alcontrol AB, h Kemakta, i Swedish Standards Institute. På säker grund för hållbar utveckling

2 Syfte Sprida kunskap om standardmetoder och vägledningar som kan användas vid riskbedömning och karaktärisering av massor, eller på ett mer övergripande plan för att nå en hållbar efterbehandling. NRM vårmöte

3 Bakgrund Stort utbud av undersökningsmetoder och vägledningar för arbetet med förorenade områden och hantering av massor Men lite kunskap! Standarder i NFS2004:10 för deponering av massor Men inga styrande standarder för arbetet med förorenade områden och återanvändning av massor NRM vårmöte

4 Vad är en standard? Analysmetod t ex för att mäta totalhalten Pb i jord Testmetod för att t ex mäta utlakning Men kan också vara vägledningar Provtagning av jord Val av analys/testmetoder Ekologisk riskbedömning Metodik för hållbar sanering NRM vårmöte

5 Vad är TK 535? SIS/TK 535 är en teknisk kommitté (TK), inom den svenska standardiseringsorganisationen SIS, Swedish Standards Institute. Kommittén arbetar med standarder för karaktärisering av avfall, mark och slam ALcontrol ALS Scandinavia Avfall Sverige COWI Eurofins Environment Testing Jernbro Industrial Services Kemakta Konsult Ragn-Sells Statens geotekniska institut, SGI SUEZ Recyclings Svenska Geotekniska Föreningen, SGF Sveriges Geologiska Undersökning, SGU ÅF-Infrastructure NRM vårmöte

6 Vi bevakar och deltar aktivt i följande internationella och europeiska kommittéer: ISO/TC 190 Soil quality CEN/TC 292 Characterization of waste CEN/TC 345 Characterization of soil CEN/TC 444 Test methods for environmental characterization of solid matrices NRM vårmöte

7 Nationell teknisk kommitté Bland uppgifterna: Enas om svensk ståndpunkt Ordförande Röstar/kommenterar Företag Intresseorg. Utser experter till arbetsgrupper Beslutar om SS Myndighet SIS/TK 535 Laboratorie Finansierar Sekretariat Översättning Universitet Konsult Marknadsföring Projektledare NRM vårmöte

8 Från Sverige till CEN/ISO Ordförande Sekretariat Laboratorium FR nn Konsult DE ES Intresseorganisation Myndigheter SIS SE IT CEN/TC XX ISO/TC XX nn DK Övriga NL NO GB AT FI NRM vårmöte

9 Standarder för undersökning och riskbedömning av förorenad mark Översikt över standarder för Rutinanalyser, t.ex. för jämförelse med riktvärden och gränsvärden Mindre vanliga analyser, t.ex. för fördjupad riskbedömning Olika typer av vägledningar Komplement till NVs vägledningsmaterial för arbete med förorenade områden (t.ex. rapport 5976, 5977 och 5978) och SGF:s Fälthandbok (Rapport 2:2013). Produktguiden NRM vårmöte

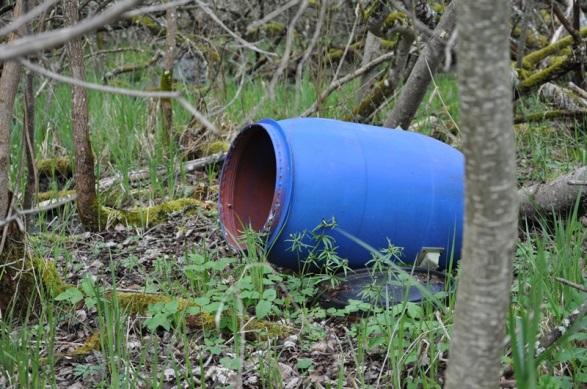

10 Innehåll 1. Provtagning, provberedning och fältmätning av förorenad jord 2. Analyser av förorenad jord för jämförelse med riktvärden 3. Fördjupad riskbedömning av förorenad mark 4. Analyser av jord (som avfall) som ska deponeras 5. Riskvärdering Fotograf: Elin Sjöstedt, SGI NRM vårmöte

11 1. Provtagning Ny serie vägledningar för provtagning (ISO 18400) Tabell 3.1 Provtagning SS-ISO SS-ISO SS-ISO SS-ISO SS-ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO Markundersökningar - Provtagning - Del 1: Vägledning avseende uppläggning av provtagningsprogram Markundersökningar - Provtagning - Del 4: Vägledning för provtagning av naturlig och odlad mark Markundersökningar - Provtagning - Del 5: Vägledning till metodik för examination av kontaminerade jordar i urbana och industriella markområden Markundersökningar - Provtagning - Del 8: Vägledning vid provtagning av jordupplag Markundersökningar - Vägledning avseende kort- och långtidsförvaring av jordprover Soil quality - Sampling - Umbrella Soil quality - Sampling - Framework for the preparation and application of a sampling plan Soil quality - Sampling - Selection and application of sampling techniques Soil quality - Sampling - Safety Soil quality - Sampling - Packaging, transport, storage, preservation Soil quality - Sampling - Quality control and quality assurance Soil quality - Sampling - Recording and reporting Soil quality - Sampling - Physical pretreatment in the field Soil quality - Sampling - Guidance on sampling of soil gas NRM vårmöte

12 2. Analyser av förorenad jord för jämförelse med riktvärden NRM vårmöte

13 3. Fördjupad riskbedömning Befintliga vägledningar Vägledningar för karaktärisering och bedömning av jord Vägledning för långtidsuppföljning Vägledningar för biotillgänglighetstester, lakprocedurer och ekotoxikologiska tester Karaktäriseringsmetoder som kan ge ett underlag till riskbedömningen kemiska, biologiska och fysikaliska analysmetoder/tester Metodik för plastspecifik ekologisk riskbedömning Fotograf: Elin Sjöstedt, SGI NRM vårmöte

14 Platsspecifik ekologisk riskbedömning ISO 19204:2017 Markundersökningar - Metodik för platsspecifik ekologisk riskbedömning av förorenad mark (TRIAD-metodiken) NRM vårmöte

15 TRIAD analys 1. Kemi 2.Ekotoxikologi 3. Ekologi NRM vårmöte

16 5. Riskvärdering NRM vårmöte

17 Hållbar efterbehandling (ISO 18504:2017 Sustainable remediation) Att reducera/eliminera miljöoch hälsorisker på ett säkert och tidseffektivt sätt samtidigt som det ekonomiska, miljömässiga och sociala värdet för processen optimeras. Sociala aspekter Miljömässiga aspekter Ekonomiska aspekter NRM vårmöte

18 Hållbar efterbehandling Innehåller: Terminologi, definitioner Checklista på vad man ska tänka på för att få en hållbar efterbehandling Ger exempel på verktyg/tekniker som kan användas för utvärdering NRM vårmöte

19 Ger exempel på tekniker som kan användas för utvärdering Kvalitativ bedömning Semikvantitativ Kvantitativ Denna tabell är återgiven från Standard SS ISO 18504:2017 med vederbörligt tillstånd till SGI från SIS, Swedish Standards Institute som är ägare till och upphovrättsman till Standarden och säljer även den kompletta Standarden, Tel NRM vårmöte

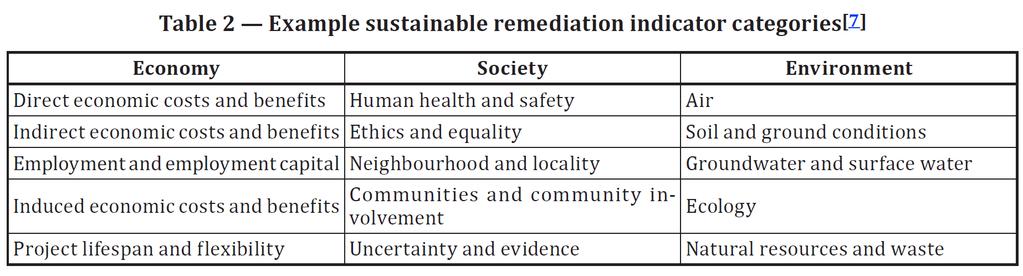

20 Beskriver och ger exempel på indikatorer Indikatorer (urvalskriterier) t ex utsläpp av växthusgaser Mätenheter (metrics) t ex kg CO2 ekvivalenter / år Denna tabell är återgiven från Standard SS ISO 18504:2017 med vederbörligt tillstånd till SGI från SIS, Swedish Standards Institute som är ägare till och upphovrättsman till Standarden och säljer även den kompletta Standarden, Tel NRM vårmöte

21 Vision Eliminera eller kontrollera oacceptabla risker på ett säkert sätt, samt maximera miljömässiga, sociala och ekonomiska värden med efterbehandlingsarbetet Hållbarhetsmål för varje dimension Ex förbättra miljöegenskaperna Ex beakta samhälleliga effekter och fördelar med sanering Ex minska projektkostnader och öka ekonomiska nyttor med saneringen Delmål Ex minimera klimatförändringar Ex minimera lastbilstransporter i området Ex maximera framtida värdet av området (inkl ekosystemtjänster) Indikatorer för varje delmål Ex utsläpp av växthusgaser Ex tid som lastbilar kör i grannskapet Ex ökat värde av marken Mätenheter för varje indikator Ex CO2 ekvivalenter Ex antal timmar av lastbilstrafik i grannskapet Ex SEK/m2 Denna figur är återgiven (översatt ) från Standard SS ISO 18504:2017 med vederbörligt tillstånd till SGI från SIS, Swedish Standards Institute som är ägare till och upphovrättsman till Standarden och säljer även den kompletta Standarden, Tel NRM vårmöte

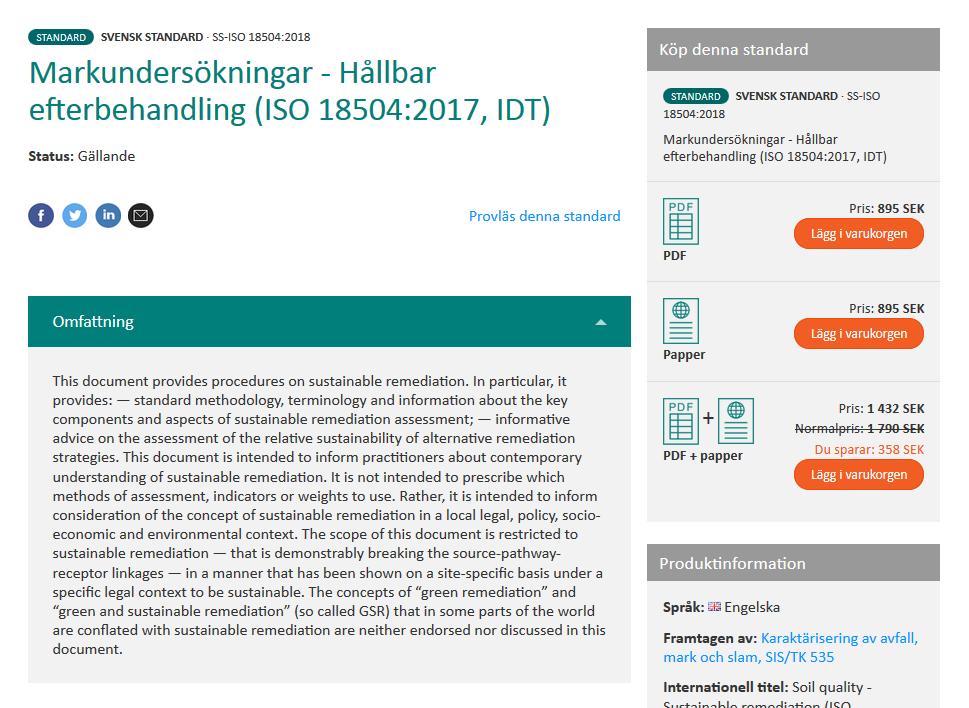

22 Sammanfattningsvis Flexibelt ramverk för att utvärdera efterbehandlingsprocesser från ett hållbarhetsperspektiv Var hittar jag standarden? 20% rabatt Erbjudandet gäller beställningar skickade senast den 22 mars 2018 maila beställning till ange RAB26 NRM vårmöte

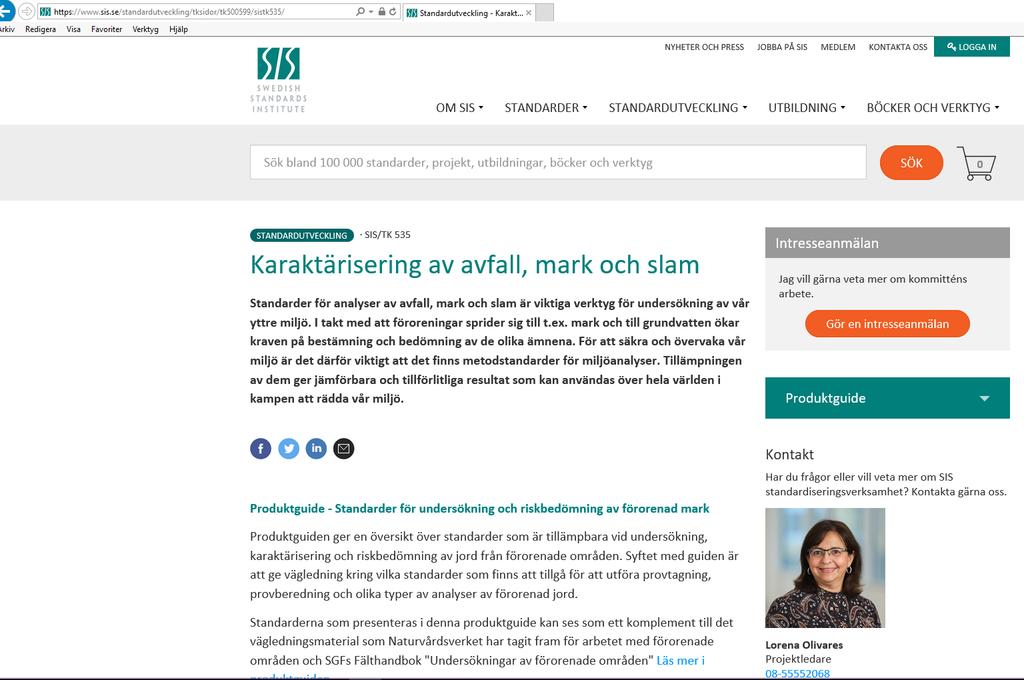

23 Var hittar jag Produktguiden? Senaste versionen finns att ladda ner från SIS/TK 535:s projektsida på NRM vårmöte

24 Tack för att ni lyssnade! Vill du veta mer om aktuella arbeten med standarder som rör karaktärisering av avfall, mark och slam? Välkommen att kontakta SIS/TK 535! Lorena Olivares (projektledare): Anja Enell (ordförande): Produktguiden: Fotograf: Helena Branzén, SGI ng/tksidor/tk500599/sistk535/ NRM vårmöte
