1 SÖLVESBORGS KOMMUN FINLAND 19 PM Planeringsunderlag - Geoteknik

2 PM Planeringsunderlag - Geoteknik Kund Sölvesborgs kommun Konsult WSP Samhällsbyggnad Box Helsingborg Besök: Bredgatan 7 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner UPPDRAGSNAMN Finland 19 UPPDRAGSNUMMER FÖRFATTARE Shoaib Shakil DATUM ÄNDRINGSDATUM GRANSKAD AV Kristofer Husbjörk WSP SHOAIB SHAKIL shoaib.shakil@wspgroup.se KUND SÖLVESBORGS KOMMUN MAGNUS RUNESSON magnus.runesson@solvesborg.se GODKÄND AV Dennis Overgaard 2

3 Innehåll 1 OBJEKT 4 2 ÄNDEMÅL 4 3 UNDERLAG FÖR PM 5 4 STYRANDE DOKUMENT 5 5 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET LEDNINGAR OCH KONSTRUKTIONER JORDLAGERBESKRIVNING HYDROGEOLOGI SÄTTNINGSFÖRHÅLLANDEN STABILITET MARKMILJÖ MARKRADON 6 6 REKOMMENDATIONER GENERELLT PLATTGRUNDLÄGGNING EFTER UTSKIFTNING (ALTERNATIV 1) GRUNDLÄGGNING PÅ BORRPLINTER (ALTERNATIV 2) GRUNDLÄGGNING PÅ SLAGNA PÅLAR (ALTERNATIV 3) GRUNDLÄGGNING AV GATOR, LEDNINGAR OCH ALLMÄNNA YTOR SCHAKTNING GRUNDVATTENSÄNKNING FYLLNING OCH PACKNING 8 7 FORTSATTA UNDERSÖKNINGAR 8 3

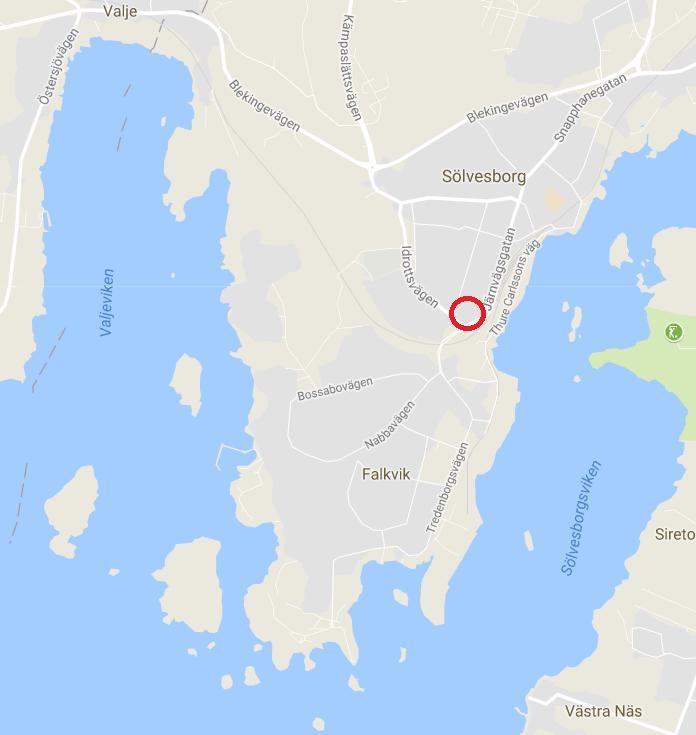

4 1 OBJEKT WSP Sverige AB har på uppdrag av Sölvesborgs kommun, utfört en översiktlig geoteknisk undersökning inför exploatering av Finland 19 i Sölvesborg. Undersökningsområdet är beläget norr om korsningen mellan idrottsvägen och järnvägsgatan i centrala Sölvesborg, se Figur 1. Figur 1: Aktuellt inringat område för geoteknisk undersökning (källa: Google Maps). På fastigheten skall lämpligheten för planläggning av ett område med bostadshus bestående av fem våningar i betong prövas. Utbredningen av husen uppskattas till kvm per huskropp. Bostadshuset planeras utan källare. Grundläggningsmetoden är ej bestämd. I anslutning till den geotekniska undersökningen utfördes en miljöteknisk undersökning, vilken redovisas i en separat rapport. 2 ÄNDEMÅL Syftet med undersökningen och denna PM har varit att översiktligt undersöka de geotekniska och geohydrologiska förutsättningarna för området. Denna PM är inte avsedd att biläggas ett förfrågningsunderlag, men är primärt framtagen för att utgöra underlag för detaljplanen. Om ett förfrågningsunderlag ska upprättas ska denna PM justeras och eventuella kompletteringar utföras beroende på vad som kommer att byggas inom området. 4

5 3 UNDERLAG FÖR PM Som underlag vid planeringen och redovisningen av denna undersökning har följande material använts: Digital grundkarta erhållen av beställaren Diverse ledningskartor från ledningsägare enligt ledningskollen.se Utdrag ur SGUs (Sveriges geologiska undersökning) kartgenerator för aktuellt område: o Geologiska jordartskartan o Geologiska berggrundskartan o Jorddjupskartan SGUs brunnsarkiv Finland 19, Sölvesborgs kommun, Markteknisk undersökningsrapport (MUR) Geoteknik, daterad , upprättad av WSP. Inget övrigt arkivmaterial har använts vid undersökningen. 4 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN och SS-EN med tillhörande nationella bilagor. Materialklass och tjälfarlighetsklass enligt AMA Anläggning 17 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 TOPOGRAFI OCH YTBESKAFFENHET Markytan är relativt plan inom området. Undersökningspunkterna i området varierar i höjd mellan +4,2 m och +5,1 m (RH2000) med lutning från nordväst ner mot sydväst. Det aktuella undersökningsområdet i Sölvesborg, ligger ca 600 m sydväst om Sölvesborg station. Undersökningsområdet ligger i anslutning till rondellen mellan Järnvägsgatan och Idrottsvägen. Omkringliggande byggnader utgörs av villor, radhus, flerbostadshus och en matvarubutik. Området består idag av gräsbevuxen mark med en del sly. 5.2 LEDNINGAR OCH KONSTRUKTIONER Ledningar finns längst områdets utkanter. Inga befintliga konstruktioner har påträffats inom undersökningsområdet. 5.3 JORDLAGERBESKRIVNING Enligt SGUs jordartskarta, består området av fyllning och postglacial sand. Jorddjupet skall enligt jorddjupskartan vara mellan m. Utförda undersökningar visar på en relativ homogen jordlagerföljd, dock med varierande relativ fasthet. I det undersökta området består ytjorden i 5

6 huvudsak av fyllning. Fyllningen underlagras generellt av siltig lera eller lerig silt som i sin tur underlagras av sand. Fyllningen består mestadels av grusig sandig med inslag av restprodukter som gips, plast och metall. Fyllningen har i undersökningspunkterna en uppmätt mäktighet på mellan 2,5 och 3,5 m. Härledda värden visar att fyllningen har en stor variation i relativ fasthet. Fyllningen bedöms tillhöra materialtyp 7 i enlighet med AMA anläggning 17. Jordlagret under fyllningen utgörs av siltig lera eller också lerig silt. Jordlagret har en mäktighet på ca 0,5-1 m. Lagren bedöms ha låg relativ fasthet. Silten bedöms tillhöra materialtyp 5A och tjälfarlighetsklass 4 i enlighet med AMA anläggning 17. Sanden består i huvudsak av grusig siltig sand. Sanden har i undersökningspunkterna en uppmätt mäktighet på mellan 1,5 och 3 m. Sanden bedöms ha medel till hög relativ fasthet. Sanden bedöms tillhöra materialtyp 3B och tjälfarlighetsklass 2 i enlighet med AMA anläggning HYDROGEOLOGI I samband med jordprovtagning registrerades den fria vattenytan på nivå 0 till -0,4 i borrhål 17W04 och 17W05. I övriga hål påträffades inget vatten under undersökningen. Ett grundvattenrör har installerats i punkt 17W04. Grundvattennivån har avlästs till nivån +0,6 m motsvarande ca 4 m under markytan (mätt i samband med undersökningen). Det bör beaktas att grundvattenytan varierar under året och kan ligga högre eller lägre än de uppmätta värdena. 5.5 SÄTTNINGSFÖRHÅLLANDEN Jordprovtagningen och hejarsonderingar visar på en varierad jordprofil, vilket leder till variationer i de härledda hållfasthet- och deformationsegenskaper. 5.6 STABILITET Ingen stabilitetsberäkning har utförts. WSP bedömer utifrån områdets topografi och geologi att risken för totalstabilitetsproblem är liten. 5.7 MARKMILJÖ Miljöundersökning har utförts av WSP som ett separat projekt. Undersökningen redovisas i dokumentet Sölvesborg, Finland 19 MMU, projekt nr: MARKRADON Inga markradonundersökningar har utförts i samband med denna marktekniska undersökning. 6

7 6 REKOMMENDATIONER 6.1 GENERELLT De geotekniska förhållandena för ytlig grundläggning av byggnader inom det undersökta området är relativt dåliga. Inhomogen fyllning har hittats till varierande djup och fyllningen är dessutom mycket varierande. Direkt under fyllningen påträffats också lösare silt och ler jordlager. Om den lösa fyllningen och jorden direkt under belastas finns risk för sättningar och differenssättningar. Storleken av sättningar är kraftigt beroende av de laster som förs till respektive lager. För att minimera risken för sättningsskador vid ytlig grundläggning rekommenderar WSP att ett av följnande alternativ nedan. Ev grundvattensänkning och vibrationsalstrande åtgärder såsom pålning kräver att det utförs en riskanalys och bedömning av omgivningspåverkan. 6.2 PLATTGRUNDLÄGGNING EFTER UTSKIFTNING (ALTERNATIV 1) Ett alternativ är att man skiftar ut all organisk jord och lös fyllning och ev det lösa jordlagren under fyllningen under planerade byggnader och om återfyller med packad fyllning enligt AMA Anläggning 17 innan grundläggning. Utskiftningsdjupet i utförda undersökningspunkter är ca 3 4 m. Utskiftningsdjupet varierar lokalt och kan vara större än angivet. Grundläggning skall utföras frostfritt och grundläggningsarbeten skall utföras i torrhet och i icke tjälad jord. Metoden kommer troligen kräva en mindre tillfällig avsänkning av grundvattenytan. Vid utskiftning krävs även en analys av platsbehov för ev slänter/sponter. Grundläggningens dimensioner skall kontrolleras av ansvarig konstruktör i samband med detaljprojektering. 6.3 GRUNDLÄGGNING PÅ BORRPLINTER (ALTERNATIV 2) Ett annat alternativ är borrplintar av betong. Plintarna kommer till stor del att utföras i lös friktionsjord och under grundvattenytan varför foderrör sannolikt erfordras. Alternativt kan borrhålen stabiliseras med bentonitslurry. Undervattengjutning eller temporär avsänkning av grundvattenytan kommer att erfordras. 6.4 GRUNDLÄGGNING PÅ SLAGNA PÅLAR (ALTERNATIV 3) Ett tredje alternativ är slagna pålar. Om slagna standardpålar av betong används ger stoppdjupen på hejarsonderingarna en relativ bra bild av djup för pålstopp. Hejarsonderingarna har avslutats på ca 6-9 m djup under befintlig markyta. 7

8 6.5 GRUNDLÄGGNING AV GATOR, LEDNINGAR OCH ALLMÄNNA YTOR. Höjdsättning av området är ej fastställd i dagsläget, men WSP rekommenderar att man i möjligaste mån följer befintliga nivåer alternativt höjer markytan något för att få en god möjlighet till avledning av vatten etc. WSP bedömer att grundläggning generellt kan ske utan särskilda förstärkningsåtgärder, men att överbyggnader och hårdgjorda ytor och ledningar skall anpassas till att jorden inom området tillhör materialtyp 5A och tjälfarlighetsklass 4 (men även materialtyp 3B och tjälfarlighetsklass 2) enligt AMA Anläggning 17. Ledningsschakter skall utföras med betryggande säkerhet mot ras och skred. 6.6 SCHAKTNING Grundläggningsnivån är i dagsläget okänd. Schakter skall utföras med betryggande säkerhet mot ras och skred. Jordens innehåll av silt och lera medför att nederbörd och höga grundvattennivåer kan medföra problem i samband med schaktarbeten under grundvattenytan. Jorden är flytbenägen vid högt vatteninnehåll och förlorar därmed sin bärighet. Packningsarbeten och schaktning skall således utföras vid god väderlek (utan riklig nederbörd) och med temporärt avsänkt grundvattenyta. Även vid uttorkning kan rasrisk förekomma för siltjordar som ställs i alltför branta schaktlutningar. Grundvattenytan skall avsänkas till en nivå som motsvarar minst 0,5 m under schaktbotten och schaktslänter skyddas mot nederbörd och uttorkning. Vid djupare schakter och vid schakt nära befintlig väg och byggnader skall särskilda anvisningar tas fram. 6.7 GRUNDVATTENSÄNKNING För schaktarbeten till djupet ca 3 m under markytan förväntas inga större mängder vatten än vad som kan omhändertas i pumpgropar inom schakterna. Vid djupare schakter ska grundvattensänkning utredas. Vid grundvattensänkning ska observation av grundvattnet utföras i installerade och erforderliga kompletterande grundvattenrör innan eventuell schakt påbörjas för att tillse att grundvattennivån är avsänkt till en nivå som motsvarar 0,5 m under planerad schaktbotten. 6.8 FYLLNING OCH PACKNING Efter eventuell utskiftning av den organiska jorden under kommande byggnader och anläggningar skall eventuell återfyllnad utföras med materialtyp 2 som packas i enlighet med AMA Anläggning FORTSATTA UNDERSÖKNINGAR Undersökningens omfattning uppfyller syftet att översiktligt kartlägga jordprofil och variation i relativa hållfasthet inom området för planerat detaljplanearbete. 8

9 Vid detaljprojektering av byggnader skall undersökningspunkterna förtätas enligt SS-EN och då skall också materialparametrarna tas fram. Grundvattenmätningar bör utföras regelbundet i området. 9
