1 AKADEMIN FÖR TEKNIK OCH MILJÖ QUARTZENE I GIPS Densitet och hållfasthet Markus Matero Maj 2012 Examensarbete 15p Byggnadsteknik Byggnadsingenjörsprogrammet Examinator: Johan Norén Handledare: Peter Norberg

2

3 Abstract With increasing requirements on the energy efficiency of our buildings comes increasing demands on the materials used in house building. Aerogels are materials with good insulating properties. Swedish Aerogel AB's aerogel is called Quartzene and it is a material on the rise. Plaster and plasterboard are used mainly in our homes. Plasterboard can be awkward to get in place, especially if they are wide. It would be useful if the weight of gypsum boards could be reduced by blending Quartzene with gypsum. This thesis is to examine how Quartzene affects the density, bending tensile strength and compressive strength of gypsum. The results show that the density is lowered significantly by blending Quartzene with gypsum, but that strength is also lowered. An increased amount of water in mixtures of gypsum and Quartzene meant a small increase of the strength of gypsum.

4

5 Sammanfattning Med högt ställda krav på energieffektivitet kommer också stora krav på materialen som används i husbyggen. Aerogeler är material med goda isolerande egenskaper. Svenska Aerogel ABs aerogel som kallas Quartzene är ett material på frammarsch. Gips och främst gipsskivor används i stor grad i våra hus och hem. Gipsskivorna kan vara otympliga att få på plats, speciellt om de är breda. Det vore praktiskt om gipsskivornas tyngd kunde reduceras med hjälp av Quartzene inblandat i gipsen. Detta examensarbete går ut på att undersöka hur Quartzene påverkar densiteten, böjdraghållfastheten och tryckhållfastheten hos gips. Resultaten visar att densiteten sänks markant med Quartzene i gipset, men att hållfastheten också sänks. En ökad mängd vatten i blandningarna med gips och Quartzene innebar däremot en liten ökning av hållfastheten hos gipset.

6

7 Förord Jag vill tacka min handledare Peter Norberg för hans stöd och hjälp med valet av examensarbetet. Jag vill även tacka Tobias Öhrn och Johannes Wahlén som även de hade ett examensarbete om Quartzene. Det har känts bra att ha dem att bolla idéer och tankar med. Ett tack även till Thomas Carlsson för hjälp i laborationssalen med maskiner, diverse utrustning och tillverkningen av stålformen som användes till tryckprovningarna. Gävle Markus Matero

8

9 Innehåll 1 Inledning Bakgrund Problem Syfte Mål Avgränsning Målgrupp Metod Recept Utrustning Utrustning vid tillverkning av recepten Utrustning vid hållfasthetsprovning av recepten Teori Aerogel Gips Tillverkning av prover Resultat Densitet Hållfasthetsvärden Diskussion Observationer Framtida studier Slutsats Referenser Bilagor... 20

10

11 1 Inledning 1.1 Bakgrund Med högre krav på energieffektiviteten på våra bostäder och lokaler ökar efterfrågan på isoleringsmaterial som sänker energiförlusterna. Quartzene är en aerogel, som tillverkas av Svenska Aerogel AB, med mycket goda isolerande egenskaper. Detta tack vare dess höga porositet och låga porstorlek. Utvecklingen av Quartzene har gått framåt till den grad att det är intressant att undersöka om det är möjligt att kombinera det med andra material. Gips används i våra väggar och tak, oftast i form av skivor, och har även den goda egenskaper som tex. brandisolering. Detta examensarbete går ut på att undersöka hur Quartzene påverkar densitet, böjdraghållfastheten och tryckhållfastheten hos gips. 1.2 Problem Idag är gipsskivor stora och otympliga. För att öka hanterbarheten vore det bra om vikten på dessa kunde sänkas. Quartzenets låga densitet och goda isoleringsförmåga gör att kombinationen av Quartzene i gips bör undersökas. För att det ska vara kommersiellt gångbart med Quartzene i gips bör hållfastheten inte försämras markant. Kan man hitta ett recept till en gipsblandning med Quartzene i som inte påverkar hållfastheten i stor grad? Hur påverkar Quartzene de olika recepten? 1.3 Syfte De egenskaper som kommer undersökas är densitet, tryckhållfasthet och böjdraghållfasthet. Syftet är att undersöka egenskaperna hos olika gipsrecept innehållande Quartzene för att se hur de påverkas jämfört med vanlig gips. 1

12 1.4 Mål Målet med examensarbetet är att hitta ett recept vars blandning av Quartzene och gips innebär att egenskaperna inte försämras jämfört med vanlig gips. Förhoppningen är att ett recept hittas som gör att gipset behåller sin hållfasthet och att densiteten sänks. 1.5 Avgränsning Trots att Quartzene har goda isolerande egenskaper kommer dessa inte att undersökas i detta arbete. Dessa isolerande egenskaper fungerar även som brandskydd. Brandskyddet kommer ej heller att undersökas i detta arbete. Fokus kommer att ligga på att undersöka densiteten och hållfastheten hos de olika recepten och att jämföra dessa mot varandra. 1.6 Målgrupp Denna rapport riktar sig till andra studerande och lärare inom byggnadsingenjörsprogramet och folk inom aerogelbranschen eller gipsbranschen. 2

13 2 Metod Insamlingen av information har gått till på flera sätt. Främst har litteraturstudier av publicerade vetenskapliga artiklar, examensarbeten och böcker gjorts. För sökningen av litteratur har främst Högskolan i Gävles databassökningstjänst på internet använts. Den vetenskapliga databasen som användes främst var SpringerLink. Googles sökmotor har även den använts flitigt. För att försäkra sig om att informationen som fåtts genom litteraturstudier är aktuell har bara texter efter år 2000 undersökts. Muntlig information från handledaren hjälpte arbetet att komma igång. Handledaren har även under arbetets gång haft kontakt med mig och bidragit med kunskap och tips för att få arbetet att gå framåt. Handledaren gav i början av arbetet ett Excel dokument med recept och hållfasthetsvärden från tidigare gjorda experiment som liknar de som skulle göras i detta arbete. Dessa värden kom att användas när beräkningen av vilka krafter som skulle kunna förväntas under böjdragprovet. 2.1 Recept Innan tillverkningen av recepten med Quartzene i funderades ett sätt att jämföra recepten med varandra ut. Efter diskussion med handledaren (Norberg P, 2012) valdes ett recept utan Quartzene som skulle agera som en referens till recepten med Quartzene. Referensreceptet som användes hittades på gipsförpackningens baksida. 3

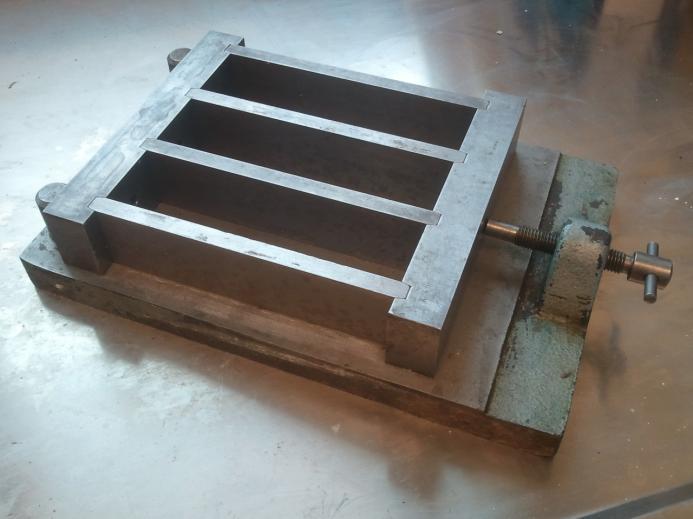

14 Recepten som gjordes numrerades för att de färdiga proverna inte skulle blandas ihop. Det första receptet fick numret 1. Det andra receptet fick nummer 2 osv. Recepten gjöts i formar, som skolan tillhandahöll, som resulterade i tre provbitar. En bild på en form ses i figur 1. Figur 1: Bild på en form för gjutning av prover Provbitarna tilldelades en bokstav. Första provbiten fick beteckningen A. Den andra provbiten fick B osv. Efter att provbitarna har blivit utsatta för ett böjdragprov delades dessa i två om de inte redan hade gått av på mitten pga böjdragprovet. De två delarna av proven tilldelades siffrorna 1 och 2. Dessa prover utsätts för tryckprovning i maskinen. Ett exempel på hur beteckningen på en provbit kan vara 3C2. Detta betyder att provbiten är från recept 3, tredje provbiten (C) och andra halvan av provet efter böjdragprovningen. 2.2 Utrustning Utrustning vid tillverkning av recepten En mängd utrustning användes för tillverkning och hållfasthetsprovning av provbitarna. 4

15 För uppmätning av ingredienser användes bägare av varierande storlek och en digital våg med mikrograms noggrannhet. För att blanda ingredienserna användes en köksassistent från Electrolux. När ingredienserna var blandade skulle gipsbruket placeras i en form. Formen användes för att alla prover skulle få samma storlek. Formarna som recepten gjuts i smordes in i flytande parrafin innan gipsbruket tillsattes för att proverna inte skulle fastna i dem och för att de skulle lossna utan att gå sönder när man avlägsnade proverna från formen. När gipsbruket var i formen skakades denna på en skakmaskin i ca 2 minuter så att alla luftbubblor försvinner. Efter detta fick formerna med proverna stå i ca ett dygn. Detta var tillräckligt lång tid för att gipset skulle härda tillräckligt för att inte gå sönder vid avlägsnandet Utrustning vid hållfasthetsprovning av recepten. Excel dokumentet som handledaren tillhandahöll var till stor hjälp när det gäller att välja vilken lastcell som maskinen, som testar hållfastheten hos proverna, skulle använda. Lastcellen som klarar upp till 100kN valdes. Lastcellen är den delen av maskinen som mäter av vilka krafter som genereras när maskinen börjar knäcka eller krossa prover. Programmet som användes var Trapeziumx och maskinen är tillverkad av Shimadzu. Olika inställningar gjordes i Trapeziumx beroende på om maskinen skulle göra ett böjdragprov eller ett tryckprov. I figur 2 ses ett tryckprov som strax skall påbörjas. 5

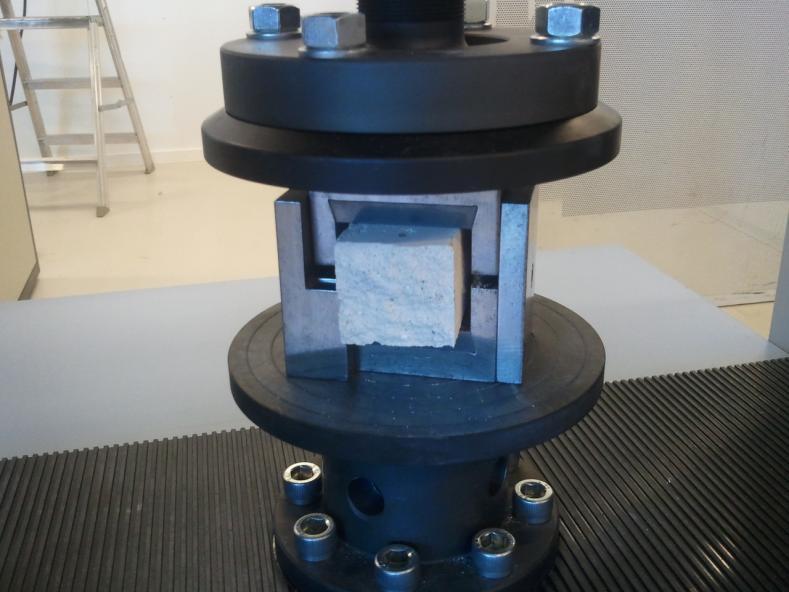

16 Figur 2: Bild på tryckprovning av en provbit Även maskinens utrustning behövde ändras mellan de olika proverna. Kontaktytorna mellan maskinen och provet såg annorlunda ut om det var ett tryckprov eller ett böjdragprov. Under böjdragprovet ställdes provbiten upp på två stöd medan maskinen tryckte sönder provet i mitten, så att provet knäcktes. Under tryckprovningen såg det ut som i figur 2. Hastigheten maskinen tryckte proverna sattes till 100N/s efter muntlig information från handledaren (Norberg P, 2012) De olika recepten gjöts i formar som var gjorda för just hållfasthetsprovning av olika material. Varje form tillverkar tre prover per recept. Provernas mått är 4*4*16 (cm). Dessa mått användes för att räkna ut mängden gips som behövdes tillverkas. Varje provbit fick en volym på ca 256 cm 3. Denna volym multiplicerades med 3 eftersom varje form resulterade i 3 prover. Varje recept behövde alltså minst 768 cm 3, eller lite mindre än en liter, gips. Jag valde att tillverka mer gips än det eftersom det kunde bli spill. 6

17 3 Teori 3.1 Aerogel Aerogeler upptäcktes på 1930-talet av amerikanen Steven Kistler, men utvecklingen av materialen kom inte igång förrän på 1970-talet. Aerogeler är de lättaste fasta materialen människan känner till. (Aerogel FAQs, 2000) Aerogel är material med hög porositet och mycket låg densitet. Superkritisk torkning i en autoklav är den vanligast förekommande metoden för tillverkning av aerogeler. Med superkritisk torkning menar man att aerogelen torkas i mycket högt tryck och höga temperaturer. Detta innebär att lösningsmedlet (vanligtvis metanol) i gelen övergår till gasform och avdunstar utan att det fasta materialet kollapsar. Kvar blir ett material med bibehållen molekylär struktur vilket leder till att materialet blir mycket poröst och av låg densitet. Aerogeler kan baseras på olika material. Vanligast är kiseldioxid, men även plastpolymerer, kol och metalloxider förekommer. (Baetens R m fl. 2011) Quartzene, som är aerogelen som använts i denna rapport, baseras på kiseldioxid. (Svenska Aerogel AB, 2011) Exempel på egenskaper hos aerogel baserat på kiseldioxid är: Porstorlek: nm Poryta: 470 m 2 /g Partikelstorlek: ca 13nm Värmekonduktivitet: W/mK (Deng Z m fl. 2000) Exempel på Quartzenes egenskaper är: Porstorlek: nm Poryta: m 2 /g Densitet: kg/m 3 Partikelstorlek: 0,001-5 mm (Svenska Aerogel AB, 2011) 7

18 Quartzene är tixotropt, vilket innebär att det får en lösare konsistens vid omrörning och skakning än vid vilande tillstånd. Detta underlättar blandningen av recepten. (Norberg P, 2012)(Burström PG, s136, 2007) Tack vare aerogelers egenskaper har dess efterfråga inom ljuddämpning, värmeisolering, brandisolering, medicin och kosmetika ökat. Användandet av aerogeler i material kan leda till minskade vikter på framtidens material. (Wha Oh K, m fl. 2009). Quartzenen som användes i denna rapport kom i två varianter. En med 85% vatten i och en med 13%. Quartzenen med 85% vatten hade en seg konsistens och påminde till utseendet om keso, medan Quartzenen med 13% vatten var ett pulver. Quartzenen med 85% vatten ändrade konsistens vid omrörning och blev lik en yoghurt i konsistensen. I figur 3 syns skillnaden på de olika typerna av Quartzene. Figur 3: Jämförelse mellan de olika typerna av Quartzene. Den övre bilden visar Quartzene med 85% vattenhalt och den nedre visar Quartzene med 13% vattenhalt 8

19 3.2 Gips Gips är ett namn på mineralen kalciumsulfat. Det framställs genom förbränning av gipssten (CaSO4.2H2O). Efter förbränningen har kristallvattnet, som är kemiskt bundet i mineralen, förångats och kvar blir en halvhydrat (CaSO4.1/2H2O). Det är denna halvhydrat som kan blandas med vatten för att få ett gipsbruk som är formbart. (Burström PG, s482, 2007) Gipsen som användes i detta arbete var av fabrikatet Weber, Gypsum naturgips 2-60mm. Gipsen tillhandahölls av min handledare. Den maximala skikttjockleken för detta gips är 60 mm, vilket proverna understiger. 9

20 4 Tillverkning av prover För att de olika recepten ska kunna jämföras med varandra på ett lätt sätt valdes att gipsmängden och mängden vatten skulle vara konstant. Det som skulle variera var mängden Quartzene. Eftersom Quartzene innehåller 85 % vatten, varav ca hälften av det vattnet finns tillgängligt för gipsen (Peter Norberg, muntlig information) måste mängden vatten som tillsätts reduceras ju mer Quartzene som tillsätts. Det första receptet som blandades var det som stod på gipsens förpackning. Detta recept blev en referens att jämföra de kommande recepten med. Receptet som stod på förpackningen var: 4kg gips + 2,2 liter vatten. Så stora mängder färdig gips skulle ej behövas, så mängden minskades till 1kg gips ml vatten. Detta recept har samma andel tillsatt vatten som receptet på förpackningen, dvs. 55 %. Detta värde på tillsatt vatten kom att användas i recept 1 till recept 6 för att dessa ska kunna jämföras med varandra. Även recept 10 har samma mängd tillsatt vatten, för att kunna jämföras med recept 1. När olika recept med varierande mängd Quartzene hade blandats ändrades andelen tillsatt vatten till 65 %. Anledningen till detta var att det var intressant att se hur vattenmängden påverkar hållfastheten. Recepten med 65 % tillsatt vatten var recept 7 till 9. Recept 7 är en variant av recept 1. Recept 8 är en variant av recept 2 och recept 9 är en variant av recept 3. En hypotes var att det extra tillförda vattnet gör att gipsen blir mer lättbearbetad och fyller formarna till en större grad än de torrare recepten. Oönskade luftbubblor skakas bort lättare ju mindre trögflytande gipsblandningen är. Mindre luftporer i gipset bör öka hållfastheten. Alla recept redovisas i tabell 1. 10

21 Tabell 1: Recept Recept Ingrediens Totalvikt (g) Torrt (g) Vatten (g,ml) Vatten/Gips (%) Recept 1 Gips % Quartzene Recept 2 Gips % Quartzene Recept 3 Gips % Quartzene Recept 4 Gips % Quartzene Recept 5 Gips % Quartzene Recept 6 Gips % Quartzene Recept 7 Gips % Quartzene Recept 8 Gips % Quartzene Recept 9 Gips % Quartzene Recept 10 Gips % Quartzene (pulver)

22 5 Resultat De resultat som uppmätts inom densitet, böjdraghållfasthet och tryckhållfasthet redovisas nedan. Alla värden finns i Bilaga 1. Snittvärden och stapeldiagram har tagits fram med hjälp av Microsoft Excel. 5.1 Densitet Densiten Snittdensitet (kg/m 3 ) 1a-c 994 1d-f Tabell 2: Snittvärden för densitet hos de olika recepten Figur 4: Snittdensitet hos de olika recepten 12

23 5.2 Hållfasthetsvärden Tabell 2: Snittvärden för böjdraghållfasthet hos de olika recepten Böjdraghållfasthet Recept (N) (Mpa) 1A-C 496 1,57 1D-F 292 0, , , , , , , , , ,26 Figur 5: Snittvärden för böjdraghållfasthet i Newton hos de olika recepten 13

24 Figur 6:Snittvärden för böjdraghållfasthet i MPa för de olika recepten Tabell 3: Snittvärden för tryckhållfasthet hos de olika recepten Tryckhållfasthet Recept (N) (Mpa) 1A-C ,59 1D-F , , , , , ,

25 Figur 7:Snittvärden för tryckhållfasthet i Newton för de olika recepten Figur 8:Snittvärden för tryckhållfasthet i MPa för de olika recepten 15

26 6 Diskussion Observationer Densitet Densiteten hos de olika recepten varierade kraftigt, från 697 kg/m 3 till 1198 kg/m 3. Recepten med högst densitet var 1,7 och 10. Skillnaden i densitet mellan recept 1, som var receptet gipstillverkaren rekommenderade, och recept 2 visar att den tillsatta mängden Quartzene bidrar till en stor densitetsändring hos gipset. De följande recepten (3,4 och 5) ökade i densitet när mängden Quartzene minskade. Det sista receptet med samma vattenhalt som de föregående recepten var recept 6. Varför detta recept inte följer trenden de övriga recepten följde vet jag i dagsläget inte. Recept 6 var receptet som var lättast att arrbeta med då den var ganska lättflytande i jämförelse med de andra recepten. Detta borde leda till att mängden luftporer, som minskar den totala densiteten hos varje provbit, minskar. Detta verkar dock inte vara fallet med detta recept Hållfasthet Recept 1 och 7 var recepten utan Quartzene. Skillnaden mellan dessa låg i mängden tillsatt vatten. Den extra tillförda mängden vatten innebar en markant försämring av hållfastheten hos gipset. Istället för att kräva en kraft på nästan 500 N krävdes det istället bara 184 N. Då dessa recept har tillverkats på samma sätt kan man dra slutsatsen att receptet som gipsfabrikanten gett är att rekommendera. Denna försämring av hållfasthet syns inte hos recepten med Quartzene i. Istället blev resultaten bättre när man tillsatte mer vatten. Min slutsats av detta är att den tillförda vattenmängden gör att gipset blir mer lättarbetat och att skakningen av proverna avlägsnar de största luftporerna, vilket inte var fallet med recepten med låg vattenhalt och stor mängd Quartzene. Detta syns om man jämför recepten som hade samma mängd gips och Quartzene, men olika mängd vatten. Recepten som var lika varandra i detta avseende var 2 och 8, och 3 och 9. 16

27 Skillnaden i hållfasthet mellan recept 1A-C och 1D-F visar vikten av att proverna skakas innan man ställer undan dem. Recept 1A-C skakades medan recept D-F inte skakades. Luftbubllor som fastnat i gipset försämrade hållfastheten markant Framtida studier För att öka hållfastheten hos recepten med material kan det vara intressant att göra recept med tillförda fibrer i gipset. Detta skulle kunna förbättra hållfastheten. Då fibrerna gör att gipset blir mer svårarbetat (Norberg P, 2012). Frågan är om tillsatta fibrer kan minska skillnaden mellan vanlig gips och gips med Quartzene i. Skillnaden skulle kunna minskas ytterligare om en styvare papp användes i gipsskivor med Quartzene i. Med dessa åtgärder skulle det kunna bli kommersiellt gångbart med Quartzene i gips. Undersökningar om isoleringsförmågan hos gips med aerogel skulle kunna göras för att se om det blir någon större skillnad jämfört med vanligt gips. Detta gäller även undersökningar inom brandsääkerhet. Eftersom tryckprover för recept 7-10 saknas kan det vara bra att undersöka dessa. Anledningen till att tryckproverna till dessa recept saknas är pga. att Trapeziumx hängde sig efter tryckprovningen och data gick förlorad. Pga. att tryckprovningen förstör proverna kunde inte tryckprovet göras om. Tid fanns ej heller till att göra nya prover då inlämning av arbetet närmade sig. 17

28 7 Slutsats Av resultaten att döma sänks densiteten ju mer Quartzene som tillsätts. Detta var det förväntade resultatet. Tillsatsen av Quartzene bidrar dock till en kraftigt försämrad böjdraghållfasthet och tryckhållfasthet. Ökad mängd vatten i recepten med Quartzene i gjorde att gipsbruket blev mer lättarbetad och att skakningen av proverna ledde till att de största luftporerna försvann. Detta bidrar till att hållfastheten ökar. Receptet med lägst densitet var recept 2. Detta recept var även det recept som hade sämst hållfasthetsvärden. Receptet med bäst hållfasthet var recept 1. Detta var receptet som gipstillverkaren rekommenderade på gipsförpackningen. 18

29 8 Referenser Muntlig information Norberg P ( ) Litteratur Burström, P G (2007) Byggnadsmaterial: Uppbyggnad, tillverkning och egenskaper Baetens R, Petter Jelle B,Gustavsen A (2011) Energy and Buildings, Aerogel insulation for building applications: A state-of-the-art review (tillgänglig ) Deng Z,Wang J,Wei J, Shen J, Chen B&L (2000) Journal of Sol-Gel Science and Technology 19, Physical Properties of Silica Aerogels Prepared with Polyethoxydisiloxanes (tillgänglig ) Wha Oh K, Ki Kim D, Hun Kim S (2009) Fibers and Polymers 2009, Vol. 10, Ultra-porous Flexible PET/Aerogel Blanket for Sound Absorbtion and Thermal Insulation ulltext.pdf?mud=mp (tillgängligt ) Svenska Aerogel AB (2011) Improve your product with Quartzene (broschyr) Internet Aerogel FAQs (2000) (tillgänglig ) 19

30 9 Bilagor Nedan följer bilaga 1 som visar alla hållfasthetsvärden som uppmätts. I bilagan redovosas värdena recept för recept, med början på recept 1. Den första för varje recept visar böjdraghållfastheten och den andra grafen visar tryckhållfastheten. Graferna har förskjutist i x-led för att underlätta att se varje linje. 20

31 Böjdrag Key Word Product Name Test File Name böjdrag 1a-2c.xtak Method File Name Böjdrag 1a-2c.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 3 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 1A B C D E F Comment

32

33 Tryck Key Word Product Name Test File Name TRYCK 1A-2C.xtak Method File Name Tryck 1A-2C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 3 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 1A A B B C C D D E E F F Comment

34

35 Böjdrag Key Word Product Name Test File Name böjdrag 1a-2c.xtak Method File Name Böjdrag 1a-2c.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 3 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 2A B C Comment

36

37 Tryck Key Word Product Name Test File Name TRYCK 1A-2C.xtak Method File Name Tryck 1A-2C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 3 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 2A A B B C C Comment

38

39 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 3A B C Comment

40

41 Tryck Key Word Product Name Test File Name TRYCK3A-10C.xtak Method File Name Tryck3A-10C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 3A A B C C _ 6_N Comment

42

43 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 4A B C Comment

44

45 Tryck Key Word Product Name Test File Name TRYCK3A-10C.xtak Method File Name Tryck3A-10C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 4A A B B C C Comment

46

47 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 5A B C Comment

48

49 Tryck Key Word Product Name Test File Name TRYCK3A-10C.xtak Method File Name Tryck3A-10C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 5A A B B C C Comment

50

51 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 6A B C Comment

52

53 Tryck Key Word Product Name Test File Name TRYCK3A-10C.xtak Method File Name Tryck3A-10C.xmak Report Date Test Date Test Mode Single Test Type Compression Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 6 Name Parameters Max_Force N Max_Stress MPa Unit 6A A B B C C Comment

54

55 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 7A B C Comment

56

57 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 8A B Comment

58

59 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 9A B C Comment

60

61 Böjdrag Key Word Product Name Test File Name BÖJDRAG3A-10C.xtak Method File Name Böjdrag3A-10C.xmak Report Date Test Date Test Mode Single Test Type 3 Point Bend Speed 100N/sec Shape Plate No of Batches: 8 Qty/Batch: 3 Name Parameters Max_Force N Max_Stress MPa Unit 10A B C Comment
