1 SoftEquip T80 - T80, T80A, T80 Mobil A COMPANY IN THE VHF GROUP

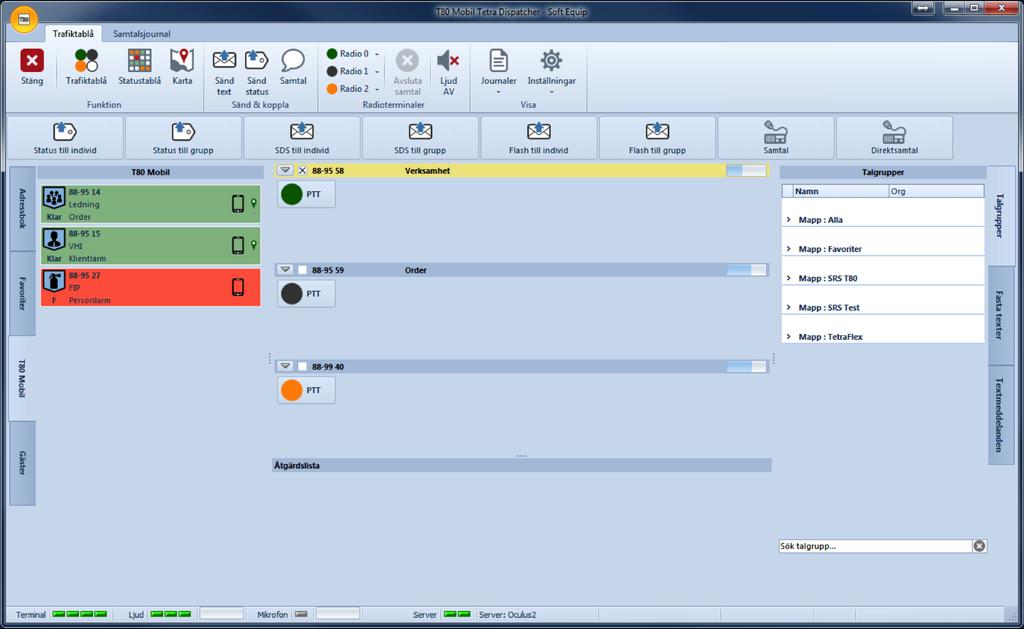

2 T80 V5 Dispatcher Effektiv operatörsledning av terminalflottan Distinkta ikoner och grafik med modernt gränssnitt. Stora programmerbara knapparna med en bra placering.. Funktioner på programmerbara knappar: Status till individ Status till grupp SDS till individ SDS till grupp Flash-SDS till individ Flash-SDS till grupp Lättöverskådligt utseende. Stora element i användargränssnittet för att fungera bättre med pekskärm. Införandet av Tetra radioteknik och digitala handhållna och mobila enheter innebär en mängd nya möjligheter till röst- och datakommunikation för användaren. Med hjälp av den nya tekniken kan dessa utnyttja mer avancerade sätt att kommunicera, särskilt för funktioner såsom kontroll och övervakning av mobila Tetraterminaler från exempelvis ledningscentraler, fasta och mobila. Därmed öppnas en rad nya möjligheter, men också utmaningar. Just lättillgänglig och effektiv administration av ett antal olika enheter med olika uppgifter, oberoende av infrastrukturen i Tetranäten, utgör T80 Tetra Dispatcher s grundstenar. Systemöversikt En till tre Tetraterminaler kan användas för tal och data, och ytterligare en terminal kan användas enbart för data. Systemet stödjer halvduplex radiosamtal (PTT-samtal, termen simplex används ibland), såväl gruppsamtal som individsamtal samt sändning och mottagning av SDS. Samtliga terminaler styrs av en Windows 7-baserad dator. Terminalernas PEI-port ansluts till styrdatorn (T80-servern) med RS232 eller USB. Produktinformation T80 Tetra Dispatcherterminaler som användes för tal skall vara utrustade med linjegränssnitt som anslutes till ljudadapter (ljudkort) som i sin tur är ansluten till servern via USB. På servern exekverar en styrapplikation, T80 Dispatcher Server, som hanterar PEIkommunikationen med samtliga anslutna terminaler. På servern exekverar också en styrapplikation för tal, T80 Dispatcher Voice Server, för varje ansluten terminal som skall användas för tal. 2 Ett urval av nya funktioner i T80 V5 T80 har fått nya ljudhanteringsrutiner Förbättrad åtgärdshantering Samtalsjournalen är helt omarbetad Medhörningsfunktionen är förbättrad och enklare att hantera Statustablån har fått moderniserat utseende Nya uppspelningsfunktioner Nya drag-och-släpp funktioner Operatören kan vidarebefordra viktigare händelser till sin handterminal Gäster kan läggas till i telefonboken T80 frågar efter talgrupp efter missat samtal eller talbegäran

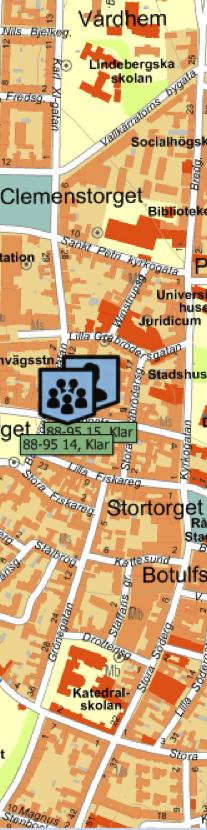

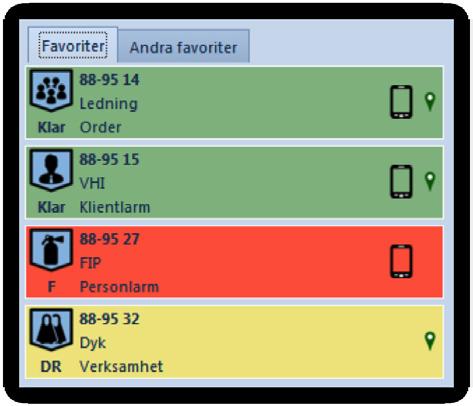

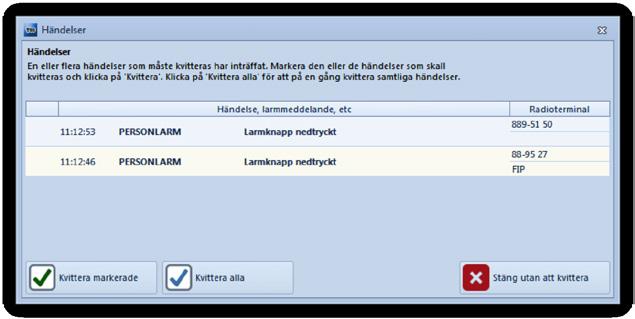

3 Nya Symboler Visuella markeringar vid dragoch-släpp operationer. Släpp inom de gröna markeringarna. Snabbsökfunktioner för adressboken och talgrupper. Larmhantering i separat fönster. Larmstatus och valfria andra status hanteras i en särskild larmlista. Kartan är enkel att använda. Kartan kan följa en enhet. När enheten får en ny GPSposition följer kartan med så att enheten alltid är centrerad. Navigeringen fungerar som andra vanligt förekommande kartsystem. Dubbelklicka vänster för att zooma in.dubbelklicka höger för att zooma ut. Drag med vänster musknapp för att panorera. Enheter utrustade med T80 Mobil anmäler sig automatiskt, och syns på en egen flik (och på favoritfliken). Enheter utrustade med T80 Mobil rapporterar inställd talgrupp och GPS-position. Symbolen betyder T80 Mobil. Symbolen visar att GPSpositionen är aktuell. 3

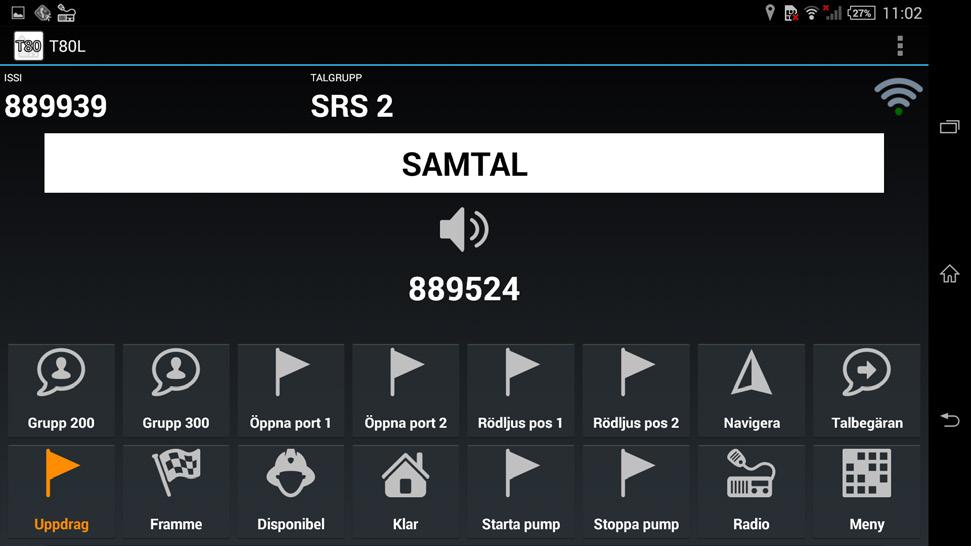

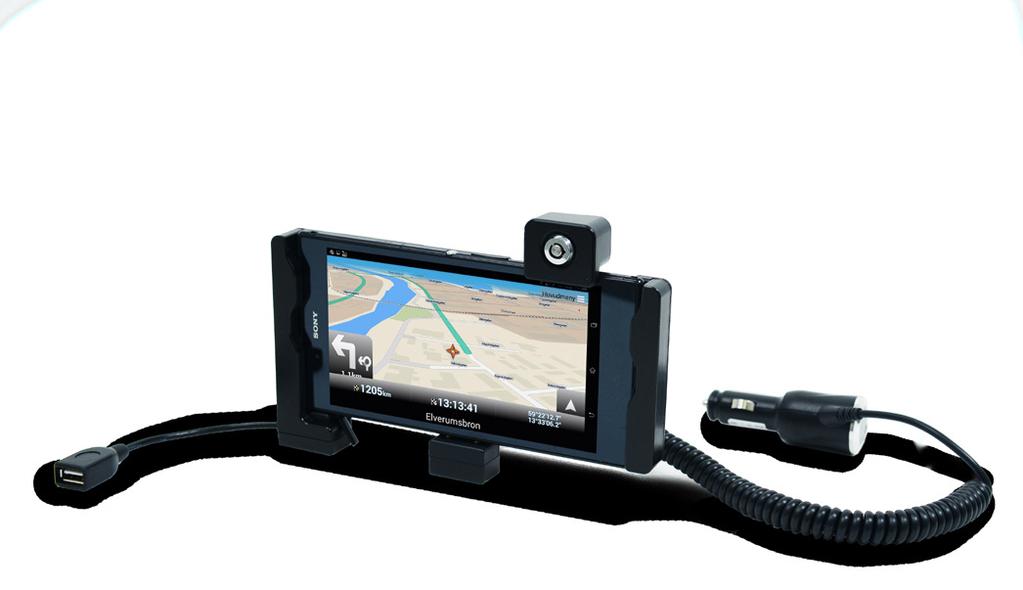

4 T80A Dispatcher T80A Vår nya applikation i T80 familjen är ett kompakt och mycket kompetent system för mottagning och presentation av larm från SOS eller egen larmcentral samt färdbeskrivning till olycksplats. Applikationen levereras i en Sony Xperia Z Ultra och kan köras mot en SRG3900 eller STP8000/9000 där Sepuraradion används som modem mot RAKEL-världen. Koppling mellan pekplattan och radion görs endera med USB-kabel eller via Bluetooth -länk. Applikationen konfigureras med en av marknadens kraftfullaste kartor - Navigator från Mapfactor. Navigatorn använder Tom-Tom s kartor och eftersom det är en så kallad offline karta så krävs ingen förbindelse med GSM-nätet. Om användaren efter leverans vill ladda ner och använda andra navigationsprogram är det fritt fram. T80A kan kopplas mot T80 där alla enheter visas med aktuell status och position på en karta. Användaren kan konfigurera egna knappar med t.ex. snabbtalgrupper, eller status för att exempelvis öppna en port eller aktivera ett trafikljus. Vid larm finns två dedikerade knappar som ställs in automatiskt utefter vilka talgrupper SOS eller larmcentral hänvisar till för aktuell insats. 4 T80A Funktioner Visning av ISSI och vald talgrupp Talgruppsbyte Sändning av status Mottagning av SDS Sändning av SDS Indikering av pågående samtal Nödlarmsfunktion Statussändning till upp till 3 mottagare, egen Iarmcentral samt ytterligare 2 alternativ Programmerbara knappar Mottagning och tolkning av SOS larmtelegram Räddning, lång Vägvisning via extern navigator med online eller offlinekarta Stöd för följande navigatorer; Google Maps, Waze, Sygic, MapFactor och Eniro Integration med T80 Dispatcher T80A Trådlös dataförbindelse I ett fordon kopplas radio och pekplatta ihop med USB-kabel via fordonshållaren för pekplattan. Möjligheten finns även att ta med sig pekplattan från bilen och koppla den via Bluetooth -länk mot en STP8000/9000 som har inbyggt Bluetooth. T80A - Koppling mot T80 på larmcentral SoftEquip applikationen T80 Tetra Dispatcher är ett kraftfullt verktyg som nu kan kopplas mot enheter med T80A applikationen och därmed få en utökad funktionalitet hos T80. Enheter med T80A presenterar sin position, status, inställd talgrupp och aktuellt ärendenummer hos larmcentralen. Larmoperatören kan via T80 följa enheter på kartan och med enkelt dra-och-släpp byta talgrupp hos enheterna eller skicka textmeddelanden mm. Skickas ett SDS från larmcentralen med funktionen Fasta texter får användaren exempelvis tre stycken snabbval på olika knappar presenterade i pekplattan.

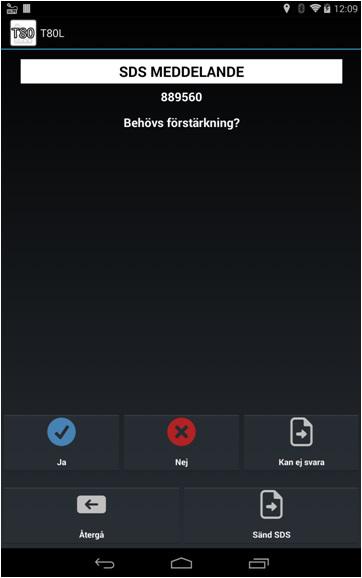

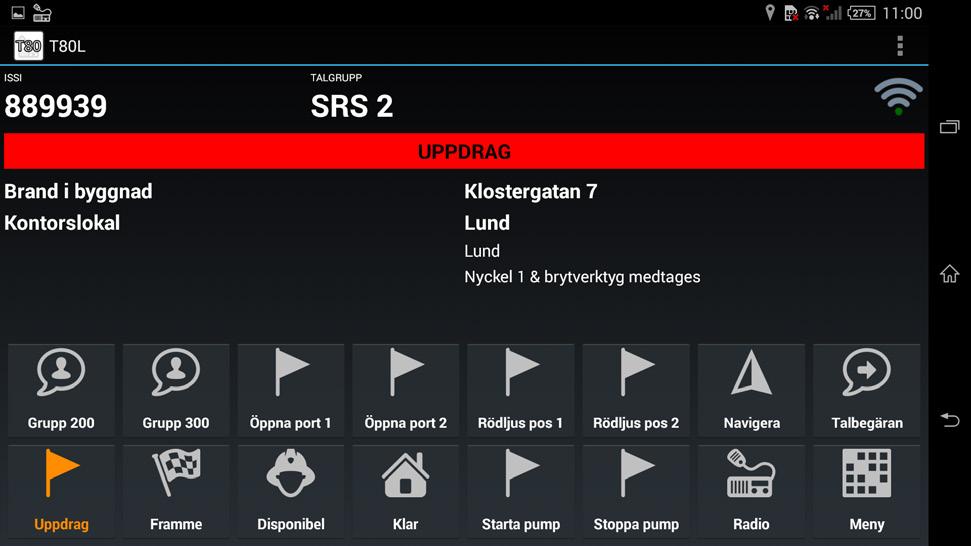

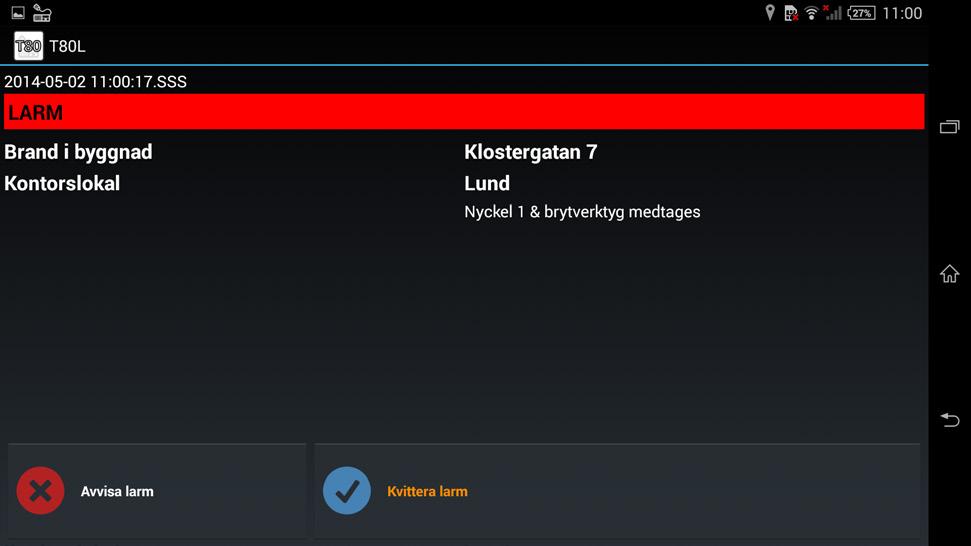

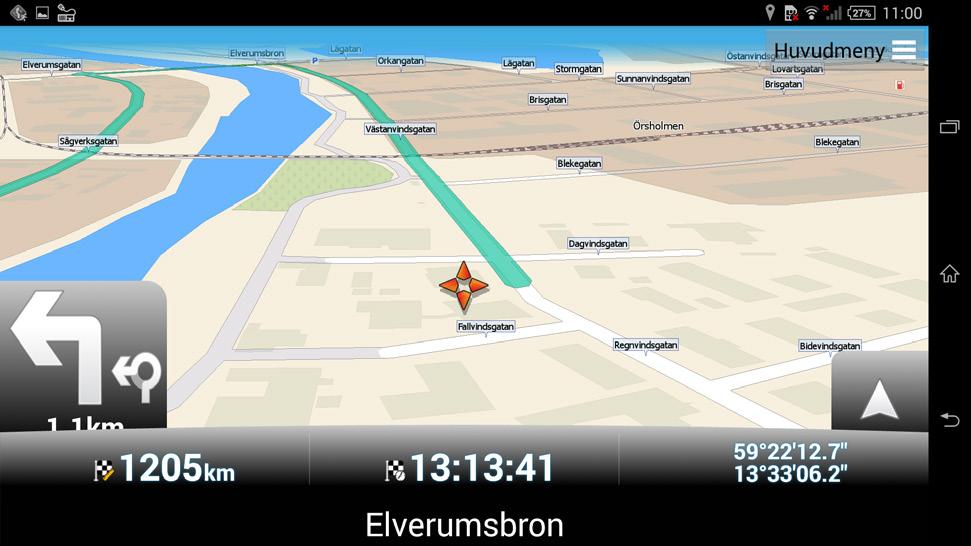

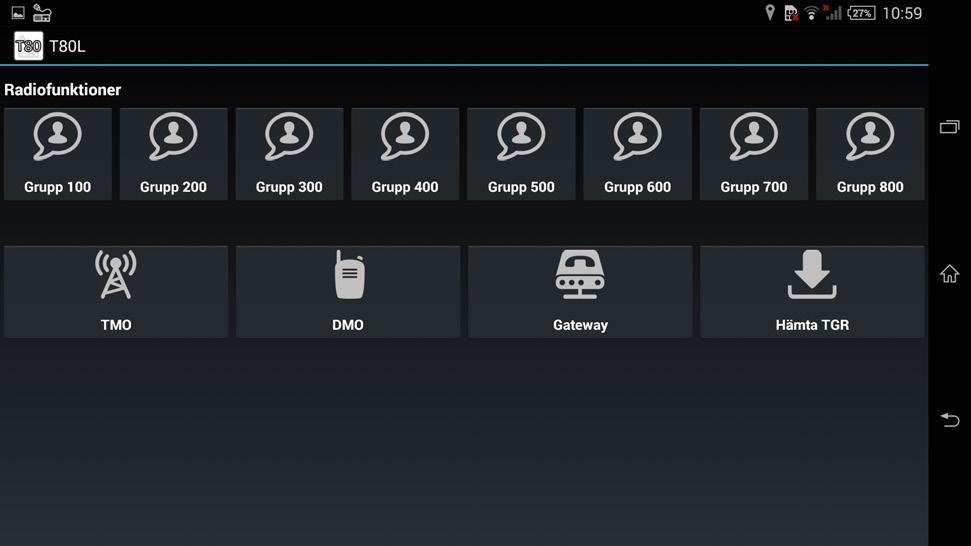

5 Larmmottagning Larmmottagning med stöd för SOS Alarms standardprofiler Vård och Räddning. Kvittensstatus sänds automatiskt till larmcentralen vid kvittens av larm. Kvittens av larm Visning av ISSI-eller funktionsnummer för ansluten terminal. Visning av vald talgrupp. Talgrupper från larmmeddelande blir automatiskt valbara. Övriga funktioner för status och manövrering. Navigering Automatisk navigering med hjälp av enhetens navigator. Stöd för olika protokoll för navigering: Mapfactor, Klassisk (Google), Waze, Sygic. Meny för radiofunktioner Under denna meny visas extrafunktioner. Alla knappar är programmerbara. Ställ enheten i programmeringsläge på inställningsmeny, och lång-klicka sedan på en knapp för att ändra dess funktion. Samtalsindikering Indikation av pågående samtal. Hantering av SDS Sänd och ta emot Tetra textmeddelanden (SDS). Stöd för långa SDS upp till 1000 tecken. Stöd för T80-SDS med valbara svarsalternativ för snabba ett-klicks-svar. 5

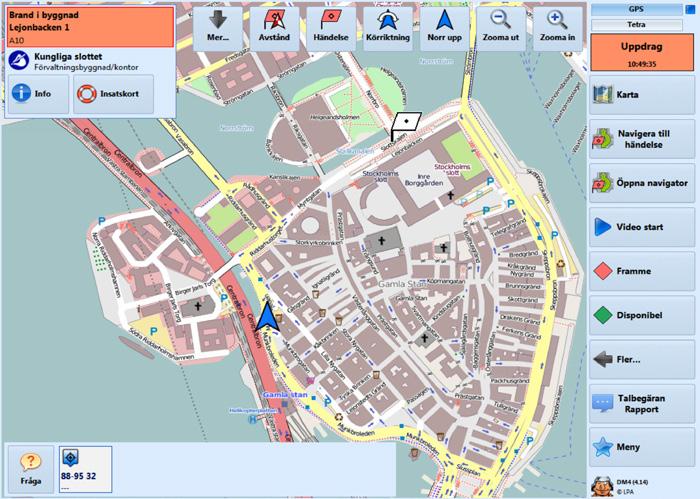

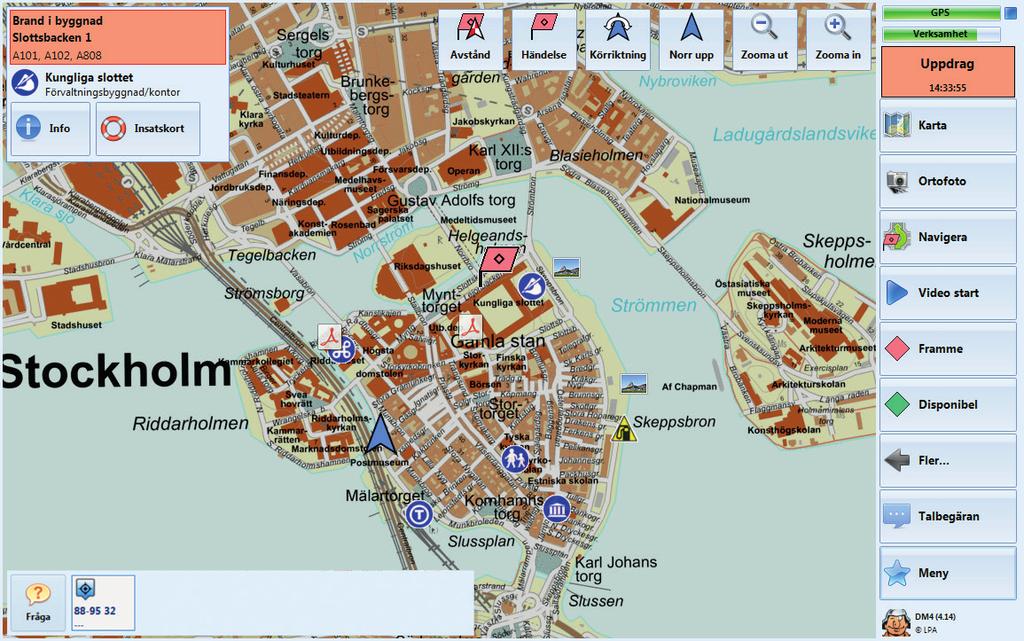

6 T80 Mobile Dispatcher Här visas aktuellt larm och drabbad verksamhet. Plats för larm. Information om verksamheten. Snabbåtkomst till insatskort. Egen position Fråga om övriga enheters position. Här visas övriga enheter på samma larm. Klicka för att se en enhets position. Mobilt ledningsstöd T80 Mobile är ett mobilt ledningsstöd för Tetraanvändare. Anpassningsbart T80 Mobile Fullversion är det kompletta ledningsstödet med kan tas till exempel till skärmstorlek, det aktuella fordonets tak- eget kartmaterial i flera lager, information för ledningsnät, verksamheter, brandposter mm. samt även navigeringskarta. T80 Mobile är utvecklad för Sepuras terminaler och stödjer de modernaste Windows operativen. Funktioner och utseende känns igen från ex. Outlook Programutveckling för T80 Mobile sker i Sverige vilket är en stor fördel för svenska kunder. Programvaran är väldigt driftsäker och kräver mycket lite underhåll. Systemet är helt anpassningsbart efter användarens behov och anpassningarna kan utföras av användarens egna personal 6 och kräver inte några specialkunskaper. Förändringar i T80 kan utföras helt trådlöst. Systemets gränssnitt är anpassningsbart, så att särskild hänsyn tiska uppgift (släckbil, ledningsfordon etc). Det är möjligt att konfigurera ett system som är extremt enkelt att hantera, och som sköter sig i stort sett automatiskt med mottagning av larm, beräkning av körväg och återställning. Endast ett fåtal moment krävs av användaren, till exempel knapptryckning för statusrapportering och talbegäran.

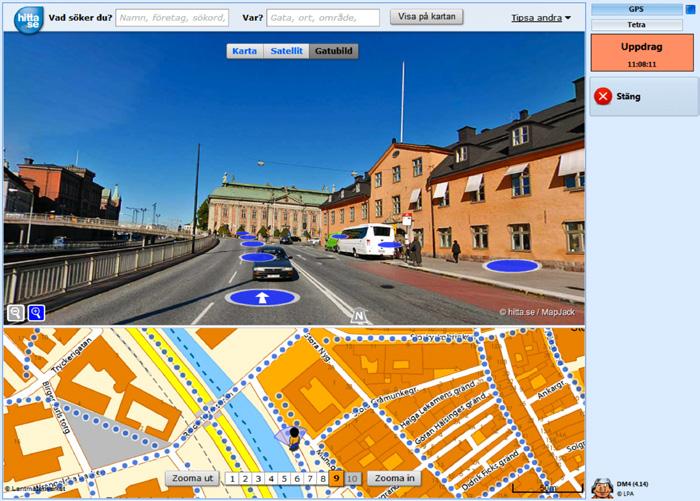

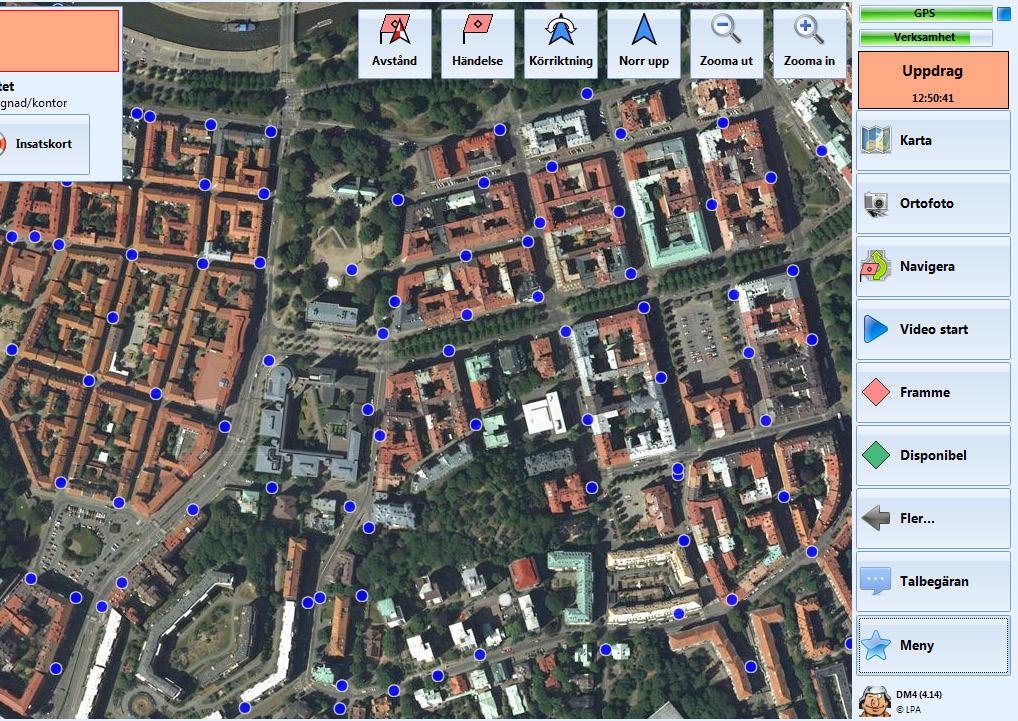

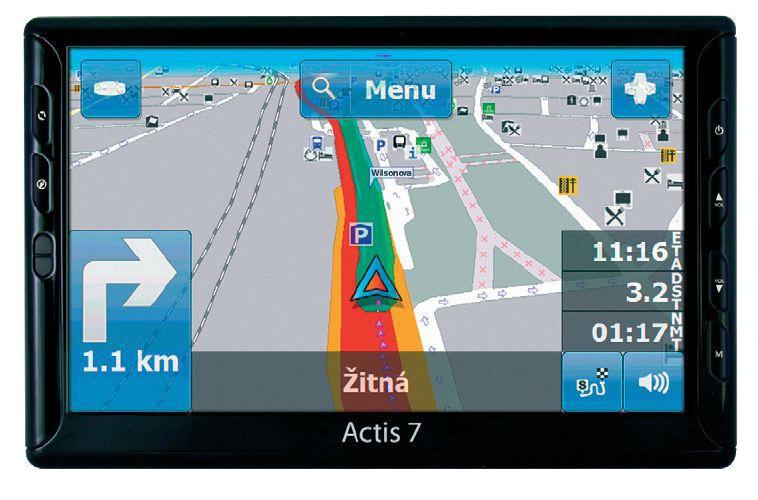

7 Stöd för olika kartor Kartor och navigering Systemet levereras med stöd för flera olika kartor. För navigering, med talad körinstruktion på svenska, användes kartmateriel från TeleAtlas som är särskilt lämpat för navigering. Vid körning kan fordonets position följas på såväl navigeringskarta som topografisk karta eller ortofoto. Fordonets läge visas med en pilsymbol och pekar i färdriktningen. Kartan kan vridas, så att färdriktningen alltid är uppåt i kartan. Navigering Ortofoto Integration med publika karttjänster Systemet levereras med en kraftfull funktion för integration mot publika, internetbaserade tjänster (med förutsättning att fordonet har internetkoppling) och att organisationen har tillstånd och/eller licens att använda den aktuella tjänsten. Funktionen är inte begränsad till att använda publika karttjänster, men användes ofta Gatuvy Topografisk på detta sätt. Kunden anpassar systemet genom att ange en URL-adress och koppla den till en tryckknapp. Fordonets aktuella koordinat kan skickas med, så att man inte Ikaros/Daedalos Systemet kan automatiskt uppdateras med insatsrelevant information från Ikaros/Da- Till systemet kan den externa navigatorn Actis 7 kopplas med kartmateriel från TeleAtlas. Navigatorn har en 7-tums skärm och kan kopplas till backkamera. Om extern navigator används är det vanligt att den monteras i förarens omedelbara synfält, medan datorns pekskärm monteras så att passagerarplatsen fram prioriteras. Om dubbla skärmar nyttjas kan navigeringskarta och topografisk karta användas samtidigt. På detta sätt får användaren via en enda edalos IT-stöd för räddningstjänst. knapptryckning omedelbar tillgång exem- Vad som är insatsrelevant avgör kunden tion, gatubilder, väder mm. Allt eftersom de själv genom att göra inställningar i Ikaros/ Fristående navigator behöver bläddra sig fram till rätt plats. Daedalos. Vanligen överförs information om samtliga verksamheter, riskproducenter och pelvis till snedtagna flygfoton, trafikinformapublika tjänsterna utvecklas över tiden kan systemet anpassas utan specialkunskaper för att dra nytta av förbättrade tjänster. skyddsvärden. Bland informationen som kan överföras märks namn- och adressuppgifter för fastighetsägare och nyttjanderättshavare, information som har betydelse i det operativa skedet, till exempel uppgifter om automatlarm, särskilda risker, personantal, Anslutning till Rakel Systemet är validerat av MSB för anslutning till Rakel, och har stöd för samtliga Sepuras terminaler. verksamhetens art med mera. Principen är att kontorssystemet Ikaros/Da- SOS Alarm edalos användes för att àjour-hålla informa- Systemet kan sända och ta emot larmte- tionen, varefter den automatiskt förs över till samtliga mobila enheter. legram, rapporter och status enligt SOS Alarms standardiserade sändmallar. 7

8 Trygg Supportavtal Blir trygg med vårt Serviceoch supportprogram! Som TRYGG-kund till oss får du en rad fördelar där vi har möjlighet att hjälpa dig snabbare och effektivare. TRYGG passar kunder som har många terminaler i drift eller bedriver kritiska verksamheter där det är viktigt med kontinuerlig drift. Supportavtalet TRYGG garanterar korta svarstider vid support, snabbare service och möjlighet till senaste utbildningar för driftansvariga och användare. Kontakta oss för priser och mer information. TRYGG SERVICE & SUPPORT Utbildningar Kunskap är både tid och pengar! Som vi alla känner till så är kunskap ett viktigt fundament i framgång och en förutsättning för att vara konkurrenskraftig på marknaden. Därför har vi på Swedish Radio Supply under våra 40 år i radiokommunikationsbranschen lagt stort fokus på utbildningar såväl internt som externt. Utöver vårt ordinarie utbildningsprogram har vi också möjligheten att ta fram skräddarsydda utbildningar som därmed anpassas 100% till kundens behov och målsättning. För ytterligare information besök vår hemsida På hemsidan finns även information om våra interaktiva utbildningar. Finansiering Rätt investering för finansiering! Tillsammans med Nordic Finance kan vi idag erbjuda våra kunder finansiering av er radioinvestering. Nordic Finance löser finanserigeringen vid er investering och erbjuder tjänsterna leasing, hyra och avbetalning. Nordic Finance är ett privat oberoende finansbolag med flera kreditbord. Företaget har etablerade samarbeten, vilket ger dom möjligheten att flexibelt skräddarsy och hitta bästa finansieringslösningen för er. Nordic Finance har byggt upp verksamheten så att kontakten för dig som kund är personlig, snabb och enkel. KUNDTJÄNST/HELPDESK Telefon: Mail: kundtjanst@srsab.se Tillbehör? Se vår prislista. Öppettider: vardagar 08:00-17:00 A COMPANY IN THE VHF GROUP Box KARLSTAD tel fax info@srsab.se SRSAB SoftEquip T80 v 1.0 Med reservation för eventuella tryckfel.
