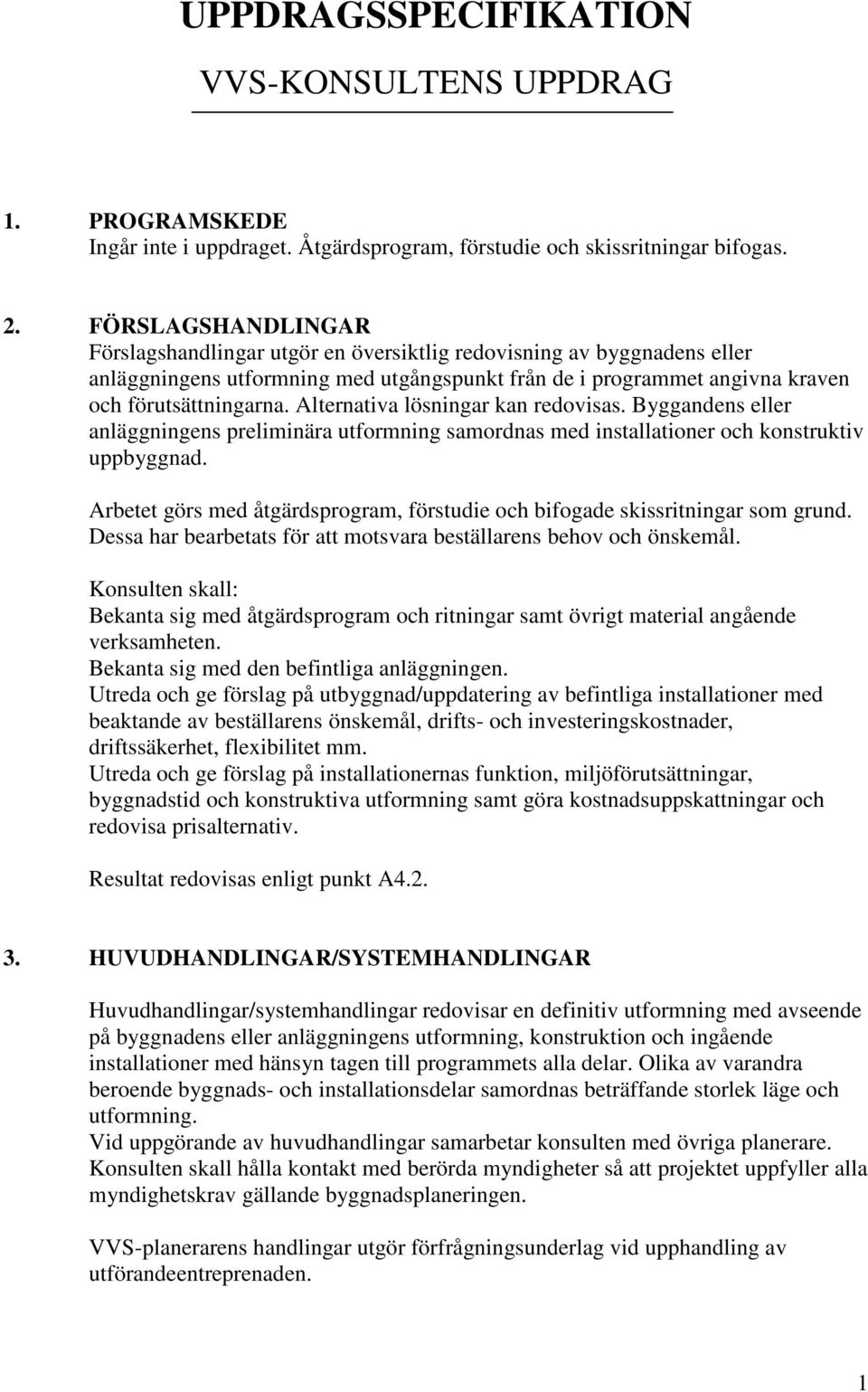

1 UPPDRAGSSPECIFIKATION VVS-KONSULTENS UPPDRAG 1. PROGRAMSKEDE Ingår inte i uppdraget. Åtgärdsprogram, förstudie och skissritningar bifogas. 2. FÖRSLAGSHANDLINGAR Förslagshandlingar utgör en översiktlig redovisning av byggnadens eller anläggningens utformning med utgångspunkt från de i programmet angivna kraven och förutsättningarna. Alternativa lösningar kan redovisas. Byggandens eller anläggningens preliminära utformning samordnas med installationer och konstruktiv uppbyggnad. Arbetet görs med åtgärdsprogram, förstudie och bifogade skissritningar som grund. Dessa har bearbetats för att motsvara beställarens behov och önskemål. Bekanta sig med åtgärdsprogram och ritningar samt övrigt material angående verksamheten. Bekanta sig med den befintliga anläggningen. Utreda och ge förslag på utbyggnad/uppdatering av befintliga installationer med beaktande av beställarens önskemål, drifts- och investeringskostnader, driftssäkerhet, flexibilitet mm. Utreda och ge förslag på installationernas funktion, miljöförutsättningar, byggnadstid och konstruktiva utformning samt göra kostnadsuppskattningar och redovisa prisalternativ. Resultat redovisas enligt punkt A HUVUDHANDLINGAR/SYSTEMHANDLINGAR Huvudhandlingar/systemhandlingar redovisar en definitiv utformning med avseende på byggnadens eller anläggningens utformning, konstruktion och ingående installationer med hänsyn tagen till programmets alla delar. Olika av varandra beroende byggnads- och installationsdelar samordnas beträffande storlek läge och utformning. Vid uppgörande av huvudhandlingar samarbetar konsulten med övriga planerare. Konsulten skall hålla kontakt med berörda myndigheter så att projektet uppfyller alla myndighetskrav gällande byggnadsplaneringen. VVS-planerarens handlingar utgör förfrågningsunderlag vid upphandling av utförandeentreprenaden. 1

2 Redovisning av nedan nämnda installationer och anläggningar gäller i den mån dessa förekommer i aktuellt projekt, se förteckning över installationer. Allmänt Redovisa anpassning och kompletteringar av befintliga system med hänsyn till åtgärdsprogram och planerade ombyggnader. Redovisa installationernas utrymmesbehov och integration med byggnadens stomme och dess beroende av stommens utformning med avseende på kanalisation, stamförläggning, underhåll och utbytbarhet. Redovisa förslag till styr- och övervakningsinstallationer. Hus Redovisa anpassning och kompletteringar av befintliga system med hänsyn till åtgärdsprogram och planerade ombyggnader. Redovisa vilka korspunkter, fördelningspunkter och speciella nivåförändringspunkter som kommer att kräva extra samordningsinsatser och detaljredovisning i form av förstorade snitt och delplaner. Redovisa förslag till utformning av styr- och övervakningssystem. Redovisning (tidpunkt enl. tidsplan): Huvudhandlingsskedet avslutas med att konsulten redovisar: Ändringar på planritningar i huvuddrag. Kostnadsuppskattning. 4. BYGGNADSLOV Ingår inte i uppdraget 5. BYGGHANDLINGAR Allmänt Ritningsstandard Ritningarna utförs med redovisningsteknik motsvarande rekommendationerna i av Byggstandardiseringen (BST) och SIS utgiven publikation Bygghandlingar 90. Beteckningar och symboler för ledningar och komponenter skall följa svensk standard alt av branschorganisationer eller BST rekommenderad standard. Redovisning utförs med arkitektens ritningar som underlag. Kanal- respektive ledningssträckor, ventiler, don etc. betecknas så att ledningstyp och dimension lätt kan fastställas. Läge där kanal resp. rörledning ändrar dimension, material eller isolering anges. Erforderliga sektioner, snitt och detaljer över komplicerade eller trånga knutpunkter och passager redovisas. Sektioner genom byggnaden redovisas i erforderlig omfattning så att höjder och nivåförändringar framgår. 2

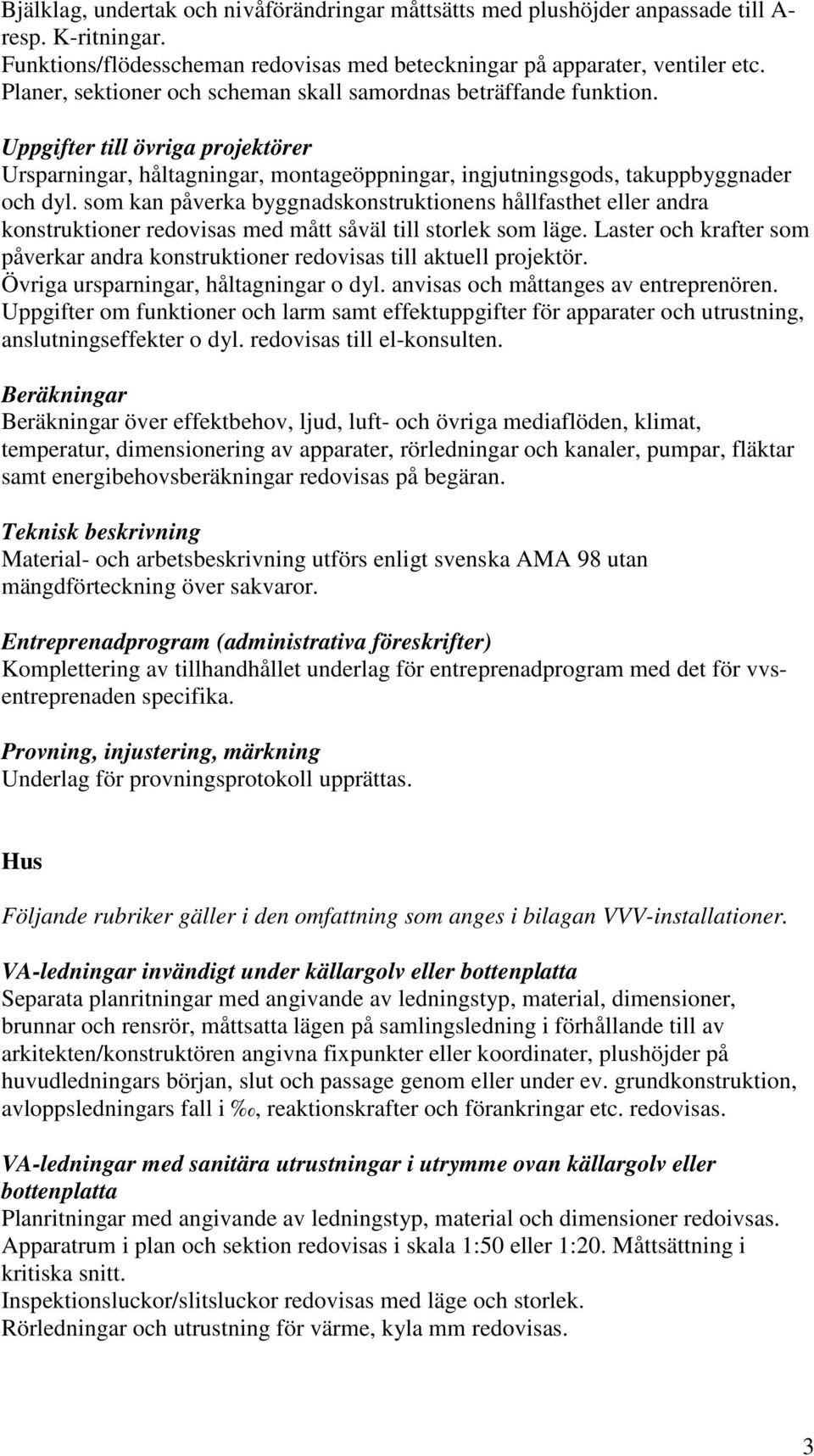

3 Bjälklag, undertak och nivåförändringar måttsätts med plushöjder anpassade till A- resp. K-ritningar. Funktions/flödesscheman redovisas med beteckningar på apparater, ventiler etc. Planer, sektioner och scheman skall samordnas beträffande funktion. Uppgifter till övriga projektörer Ursparningar, håltagningar, montageöppningar, ingjutningsgods, takuppbyggnader och dyl. som kan påverka byggnadskonstruktionens hållfasthet eller andra konstruktioner redovisas med mått såväl till storlek som läge. Laster och krafter som påverkar andra konstruktioner redovisas till aktuell projektör. Övriga ursparningar, håltagningar o dyl. anvisas och måttanges av entreprenören. Uppgifter om funktioner och larm samt effektuppgifter för apparater och utrustning, anslutningseffekter o dyl. redovisas till el-konsulten. Beräkningar Beräkningar över effektbehov, ljud, luft- och övriga mediaflöden, klimat, temperatur, dimensionering av apparater, rörledningar och kanaler, pumpar, fläktar samt energibehovsberäkningar redovisas på begäran. Teknisk beskrivning Material- och arbetsbeskrivning utförs enligt svenska AMA 98 utan mängdförteckning över sakvaror. Entreprenadprogram (administrativa föreskrifter) Komplettering av tillhandhållet underlag för entreprenadprogram med det för vvsentreprenaden specifika. Provning, injustering, märkning Underlag för provningsprotokoll upprättas. Hus Följande rubriker gäller i den omfattning som anges i bilagan VVV-installationer. VA-ledningar invändigt under källargolv eller bottenplatta Separata planritningar med angivande av ledningstyp, material, dimensioner, brunnar och rensrör, måttsatta lägen på samlingsledning i förhållande till av arkitekten/konstruktören angivna fixpunkter eller koordinater, plushöjder på huvudledningars början, slut och passage genom eller under ev. grundkonstruktion, avloppsledningars fall i, reaktionskrafter och förankringar etc. redovisas. VA-ledningar med sanitära utrustningar i utrymme ovan källargolv eller bottenplatta Planritningar med angivande av ledningstyp, material och dimensioner redoivsas. Apparatrum i plan och sektion redovisas i skala 1:50 eller 1:20. Måttsättning i kritiska snitt. Inspektionsluckor/slitsluckor redovisas med läge och storlek. Rörledningar och utrustning för värme, kyla mm redovisas. 3

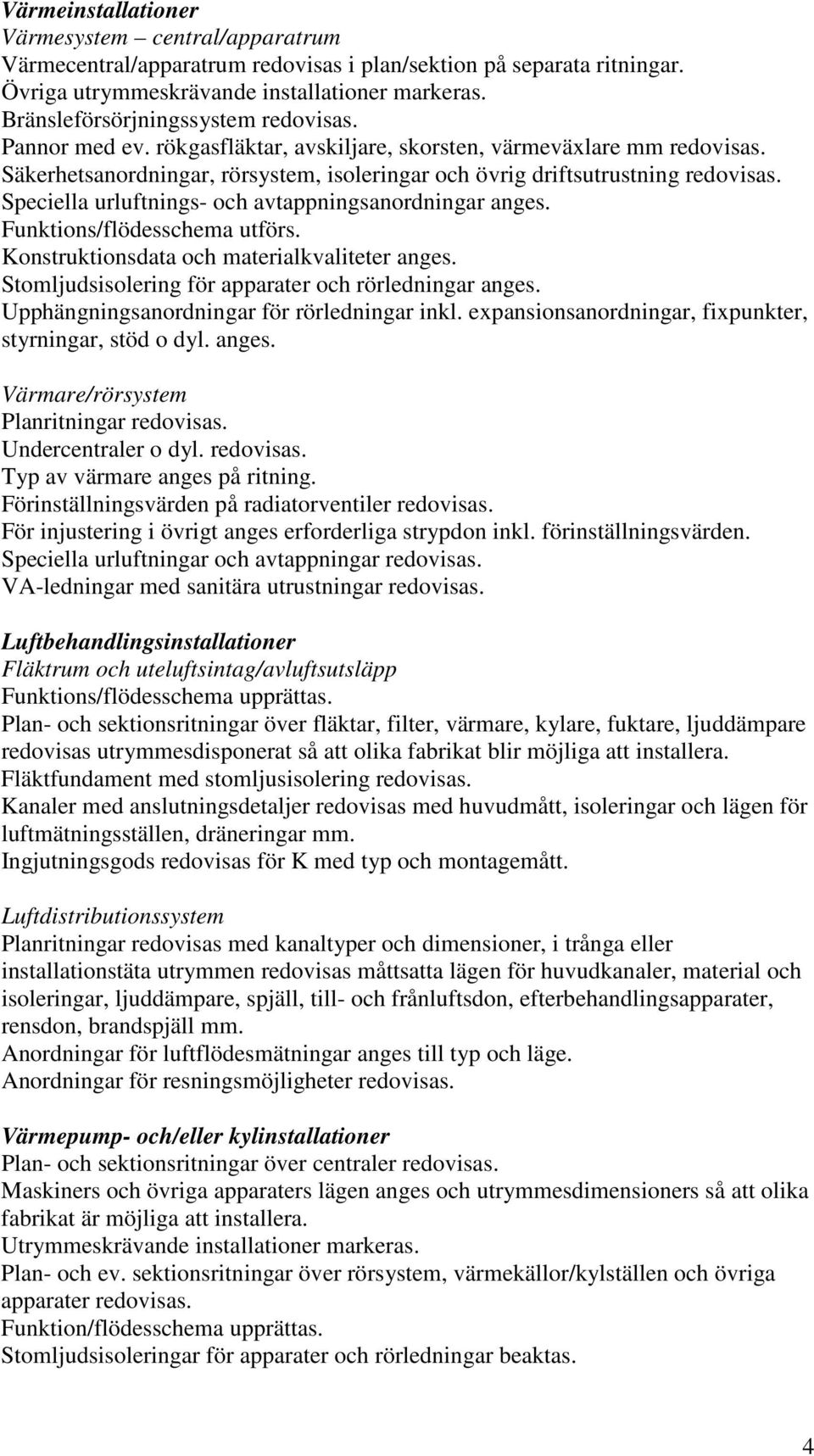

4 Värmeinstallationer Värmesystem central/apparatrum Värmecentral/apparatrum redovisas i plan/sektion på separata ritningar. Övriga utrymmeskrävande installationer markeras. Bränsleförsörjningssystem redovisas. Pannor med ev. rökgasfläktar, avskiljare, skorsten, värmeväxlare mm redovisas. Säkerhetsanordningar, rörsystem, isoleringar och övrig driftsutrustning redovisas. Speciella urluftnings- och avtappningsanordningar anges. Funktions/flödesschema utförs. Konstruktionsdata och materialkvaliteter anges. Stomljudsisolering för apparater och rörledningar anges. Upphängningsanordningar för rörledningar inkl. expansionsanordningar, fixpunkter, styrningar, stöd o dyl. anges. Värmare/rörsystem Planritningar redovisas. Undercentraler o dyl. redovisas. Typ av värmare anges på ritning. Förinställningsvärden på radiatorventiler redovisas. För injustering i övrigt anges erforderliga strypdon inkl. förinställningsvärden. Speciella urluftningar och avtappningar redovisas. VA-ledningar med sanitära utrustningar redovisas. Luftbehandlingsinstallationer Fläktrum och uteluftsintag/avluftsutsläpp Funktions/flödesschema upprättas. Plan- och sektionsritningar över fläktar, filter, värmare, kylare, fuktare, ljuddämpare redovisas utrymmesdisponerat så att olika fabrikat blir möjliga att installera. Fläktfundament med stomljusisolering redovisas. Kanaler med anslutningsdetaljer redovisas med huvudmått, isoleringar och lägen för luftmätningsställen, dräneringar mm. Ingjutningsgods redovisas för K med typ och montagemått. Luftdistributionssystem Planritningar redovisas med kanaltyper och dimensioner, i trånga eller installationstäta utrymmen redovisas måttsatta lägen för huvudkanaler, material och isoleringar, ljuddämpare, spjäll, till- och frånluftsdon, efterbehandlingsapparater, rensdon, brandspjäll mm. Anordningar för luftflödesmätningar anges till typ och läge. Anordningar för resningsmöjligheter redovisas. Värmepump- och/eller kylinstallationer Plan- och sektionsritningar över centraler redovisas. Maskiners och övriga apparaters lägen anges och utrymmesdimensioners så att olika fabrikat är möjliga att installera. Utrymmeskrävande installationer markeras. Plan- och ev. sektionsritningar över rörsystem, värmekällor/kylställen och övriga apparater redovisas. Funktion/flödesschema upprättas. Stomljudsisoleringar för apparater och rörledningar beaktas. 4

5 Styr- och övervakningsinstallationer Entreprenadbeskrivning enl. AMA med kravspecifikation över komponenter samt klarläggande av entreprenadgränser, samordnad avprovning etc upprättas. Driftkort redovisande flödesschema (VVS- och El-system) med funktionssamband inkluderande funktioner i apparatskåp (DUC) redovisas. Funktionsbeskrivning med rubriker för t ex styrning och larm upprättas. Sammanställning över El- och VVS-data redovisas. Symboler och beteckningar redovisas. Separata planritningar med placering av apparatskåp, elcentraler, styrkomponenter och belastningsobjekt (fläktar etc.) i och utanför byggnad redovisas. Totalflödesschema för samtliga funktioner samt systemschema för övergripande funktioner inkl. datoriserade system upprättas 6. RELATIONSRITNINGAR I konsultens uppdrag ingår upprättande av relationsritningar. Relationsritningarna upprättas när projektet färdigställts. För större projekt uppdateras ritningarna löpande under byggtiden. För mindre projekt kan samtliga ändringar införas i slutskedet. Konsulten erhåller underlag för ändringarna från entreprenören. I samband med mottagningssynen görs en genomgång av entreprenörens material och leveransdatum bestäms. Konsulten uppgör relationsritningarna enligt det timarvode som i offerten angetts för tilläggsarbeten. Arbetet betalas av byggherren. Konsulten levererar ritningar i dwg- och pdf-format med uppdaterad ritningsförteckning till beställaren. Ritningarna förses med texten RELATIONSRITNING och datum. Filnamn skall överensstämma med ritningsnummer. Eventuella Xref-filer bifogas och sökvägen definieras. Konsulten bifogar även filen för penninställningar (ctb). Beskrivningar levereras i pdf-format. Filerna skickas till: elisabeth.rosenlof@regeringen.ax. 7. OMFATTNING Omfattningen av ombyggnaden framgår av bifogade ritningar och beskrivningar. 5
