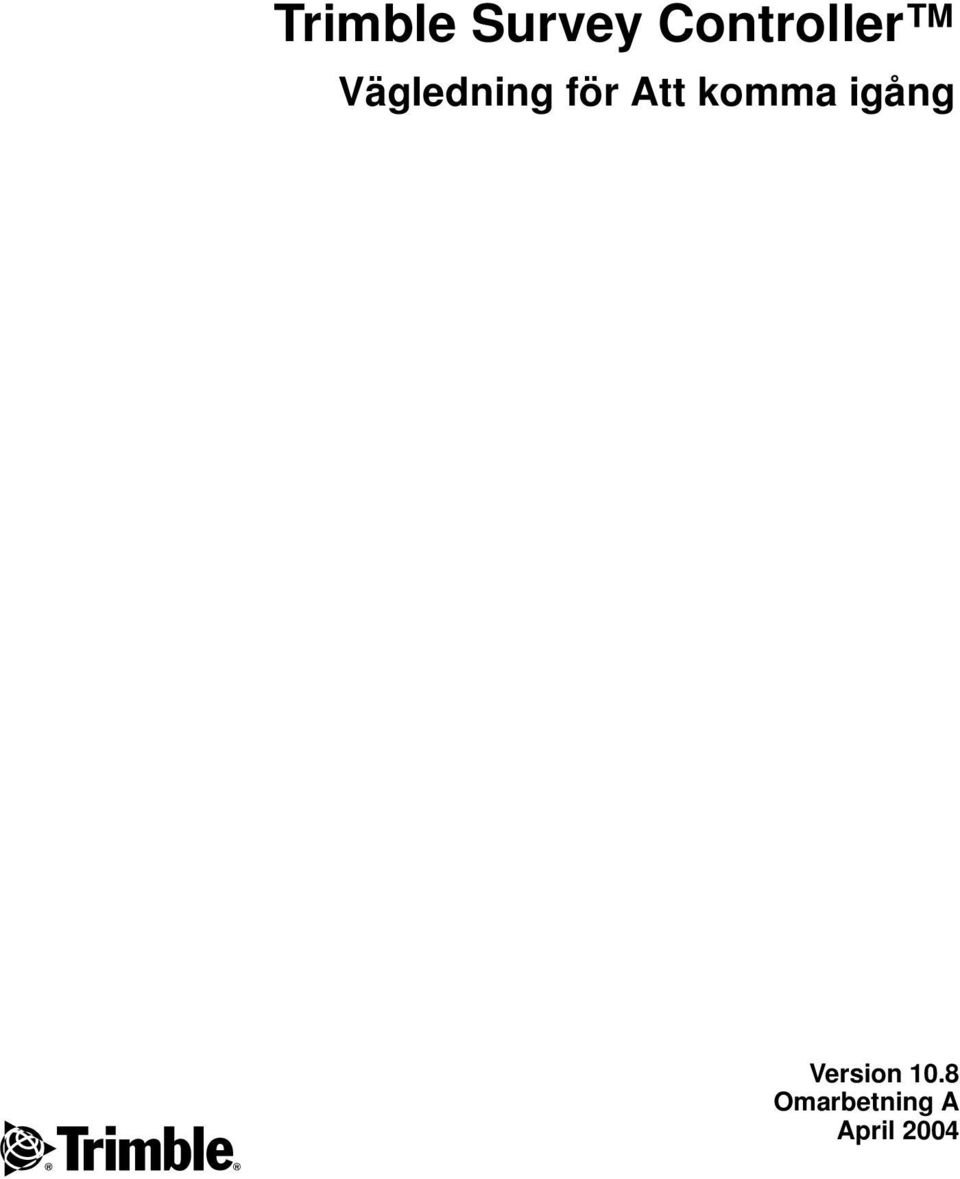

1 Trimble Survey Controller Vägledning för Att komma igång Version 10.8 Omarbetning A April 2004

2 Huvudkontor Trimble Navigation Limited Engineering and Construction Division 5475 Kellenburger Road Dayton, Ohio U.S.A. Telefon:(937) (800) Fax:(937) Copyright och varumärken , Trimble Navigation Limited. Alla rättigheter förbehålles. Trimble, Glob- och Triangelsymbolen, Autolock, GPS totalstation, och Tracklight är varumärken som tillhör Trimble Navigation Limited, registrerad hos Patent- och Varumärkeverket i USA. CMR+, Trimble Survey Controller, TSCe, och Zephyr, och Zephyr Geodetic är varumärken som tillhör Trimble Navigation Limited.. Bluetooth-namnet och - varumärken ägs av Bluetooth SIG, Inc. USA och används av Trimble Navigation Limited under licens. Alla andra varumärken tillhör sina respektive ägare. Publiceringsnotis Detta är Omarbetning A av Trimble Survey Controller Vägledning för Att komma igång. Det gäller för version 10.8 av programvaran förtrimble Survey Controller. Följande begränsade garantier ger dig specifika juridiska rättigheter. Du kan ha andra rättigheter som kan variera från stat/ljurisdiktion till stat/jurisdiktion. Mjukvara- och hård mjukvaralicens. Begränsad garanti Denna Trimble mjukvara- och/eller hård mjukvaraprodukt ( Mjukvaran ) är licenserad och inte såld. Dess användning styrs av villkoren i den tillämpliga slutanvändarlicensöverenskommelsen ( EULA ), om sådan finns, vilket levereras med Mjukvaran. I avsaknad av ett separat EULA som levererats med Mjukvaran och vilket lämnar olika begränsade garantivillkor, undantag och inskränkningar, gäller följande bestämmelser och villkor. Trimble garanterar att denna Trimble mjukvaraprodukt kommer på alla väsentliga punkter att överensstämma med Trimbles gällande publicerade specifikationer för mjukvaran under en period av trehundrasextiofem (365) dagar, från och med leveransdatumet. Åtaganden under garantin Trimbles enda skyldighet och ditt exklusiva åtagande under de garantier som framlägges ovan skall vara, efter Trimbles gottfinnande, att reparera eller ersätta produkt eller mjukvara som inte överensstämmer med en sådan garanti (produkt som inte uppfyller krav), eller att återbetala det inköpspris som Du erlagt för en sådan produkt som inte uppfyller krav efter att Du återlämnat denna till Trimble i enlighet med Trimbles standard behörighetsprocedurer vid återlämnandet av material. Undantag från garantin och avstående Dessa garantier tillämpas endast i händelsen att och i den utsträckning att: i) Produkterna och Mjukvaran är installerade, konfigurerade, ihoppassade, underhållna, förvarade, samt hanterade ordentligt och korrekt i enlighet med Trimbles relevanta operatörshandbok och specifikationer, samt att; ii) Produkterna och Mjukvaran inte modifieras eller felanvänds. Föregående garantier skall inte gälla för, och Trimble skall inte ansvara för, defekter eller problem med prestanda som uppstår till följd av (i) kombinationen eller utnyttjandet av Produkten eller Mjukvaran tillsammans med produkter, information, data, system eller anordningar som inte tillverkats, levererats eller specificerats av Trimble; (ii) användningen av Produkten eller Mjukvaran under en specifikation annat än, eller i tillägg till, Trimbles standard specifikationer för företagets produkter; (iii) obehörig modifiering eller användning av Produkten eller Mjukvaran; (iv) skada orsakad av olycka, blixtnedslag eller andra elektriska urladdningar, nedsänkning i eller stänk från söt- eller saltvatten; eller normalt slitage i konsumptionsdelar (t.ex. batterier). GARANTIERNA OVAN FASTSLÅR TRIMBLES ABSOLUTA ANSVAR, OCH DINA EXKLUSIVA ÅTAGANDEN MED HÄNSYN TILL PRODUKTERNAS OCH MJUKVARANS PRESTANDA. FÖRUTOM DÄR DET UTTRYCKLIGEN FÖRESKRIVITS I DETTA DOKUMENT, TILLHANDAHÅLLS PRODUKTERNA, MJUKVARAN OCH MEDFÖLJANDE DOKUMENT OCH MATERIAL I BEFINTLIGT SKICK OCH UTAN NÅGON SOM HELST UTTRYCKT ELLER IMPLICERAD GARANTI AV VARKEN TRIMBLE NAVIGATION LIMITED ELLER PERSON SOM MEDVERKAT I SKAPANDET, TILLVERKNINGEN, INSTALLATIONEN OCH DISTRIBUTIONEN AV DESSA, INNEFATTANDE, MEN EJ INSKRÄNKT TILL, DE IMPLICERADE GARANTIERNA OM SÄLJBARHET OCH LÄMPLIGHET FÖR VISST ÄNDAMÅL, TITEL OCH ICKE-INTRÅNG. DE FASTSLAGNA, UTTRYCKLIGA GARANTIERNA ÄR ISTÄLLET FÖR ALLA SKYLDIGHETER ELLER ANSVARSSKYLDIGHETER SOM ÅFALLER TRIMBLE TILL FÖLJD AV, ELLER I ANSLUTNING TILL, PRODUKTER ELLER MJUKVARA. VISSA LÄNDER OCH JURISDIKTIONER TILLÅTER INTE BEGRÄNSNINGAR I VARAKTIGHETEN AV ELLER UNDANTAG FRÅN EN IMPLICERAD GARANTI, VARFÖR OVANNÄMNDA BEGRÄNSNINGEN KANSKE INTE GÄLLER FÖR DIG. TRIMBLE NAVIGATION LTD ANSVARAR INTE FÖR DRIFT ELLER DRIFTSTÖRNINGAR VAD GÄLLER GPS- SATELLITER ELLER TILLGÄNGLIGHETEN AV GPS- SATELLITSIGNALER. Ansvarsbegränsning HELA TRIMBLES ANSVAR UNDER DE VILLKOR SOM FASTSLAGITS I DETTA DOKUMENT SKALL BEGRÄNSAS TILL DET BELOPP SOM BETALADES FÖR PRODUKTEN ELLER MJUKVARAN, ELLER TILL ETT BELOPP AV USD 25 UPP TILL DET MAXIMIBELOPP SOM TILLÅTS AV GÄLLANDE LAGSTIFTNING, VILKET ÄN ÄR STÖRRE. UNDER INGA OMSTÄNDIGHETER SKALL TRIMBLE ELLER FÖRETAGETS LEVERANTÖRER ANSVARAR FÖR INDIREKTA, SPECIELLA, TILLFÄLLIGA ELLER PÅFÖLJANDE SKADOR ELLER JURIDISK TEORI SOM PÅ NÅGOT SÄTT RELATERAR TILL PRODUKTERNA, MJUKVARAN OCN MEDFÖLJANDE DOKUMENTATION OCH MATERIAL (OMFATTANDE, UTAN BEGRÄNSNING, SKADOR FÖR FÖRLUSTER I AFFÄRSVINSTER, AFFÄRSAVBROTT, FÖRLUST AV AFFÄRSINFORMATION ELLER ANDRA MATERIELLA FÖRLUSTER), UTAN HÄNSYN TILL OM TRIMBLE HAR UNDERRÄTTATS OM MÖJLIGHETEN TILL SÅDANA FÖRLUSTER, OCH UTAN HÄNSYN TILL AFFÄRSFÖRLOPPET SOM UTVECKLAS ELLER HAR UTVECKLATS MELLAN DIG OCH TRIMBLE. EFTERSOM VISSA LÄNDER OCH JURISDIKTIONER INTE TILLÅTER UNDANTAG FRÅN ELLER BEGRÄNSNINGAR AV ANSVARET FÖR PÅFÖLJANDE ELLER TILLFÄLLIGA SKADOR, KAN OVANSTÅENDE BEGRÄNSNINGEN EVENTUELLT INTE GÄLLA FÖR DIG.

3 Innehållsförteckning 1 Introduktion ACU-kontrollenhet Att ansluta ACU-kontrollenheten ACU-funktionstangenter Nätströmmen Skärm Bakljus (Skärm eller tangentbord) Klocka Lagringskort Omstart Skötseln av enheten Konventionell mätning Förberedning för mätningen Att skapa ett nytt jobb Att starta en mätning Konfiguration av Trimble 3600 och GDM CU-program Elta-program GDM CU- och Elta-mätningslägen GPS-mätning Att sätta upp en Trimble R7 eller GPS-mottagare (Basenhet) Att sätta upp en Trimble R8 eller 5800 GPS-- mottagare (Roverenhet) Data Transfer Att använda hjälpprogrammet Data Transfer med Microsoft Active Sync

4 Innehållsförteckning A Menystruktur

5 Introduktion 1 KAPITEL Välkommen till Trimble Survey Controller 1 Vägledning för Att komma igång. Denna handbok presenterar Trimble ACU-kontrollenhet och hur man: Startar konventionella mätningar Startar GPS-mätningar Överför data till en kontorsdator Programvarana förtrimble Survery Controller konfigurerar och styr mottagare och instrument som används i GPS- och konventionella mätningar.. Trimble Survey Controller finns också att få på TSCe Controller. Informationen i detta dokument gäller även för TSCe. Där information endast gäller för TSCe, indikeras detta med denna TSCe-ikon Notering Om Du inte är bekant med GPS, besök Trimbles webbsida ( för ta ett interaktivt titt på Trimble och GPS Närbesläktad information Källor till närbesläktad information omfattar följande: Hjälp programmet har en inbyggd, sammanhangsberoende hjälp som gör att Du snabbt kan hitta den information Du behöver. Hjälpen finns också att få på CD. Publiceringsnoteringar publiceringsnoteringarna beskriver produktens nya funktioner, information som inte finns i handböckerna, samt ändringar i handböckerna.

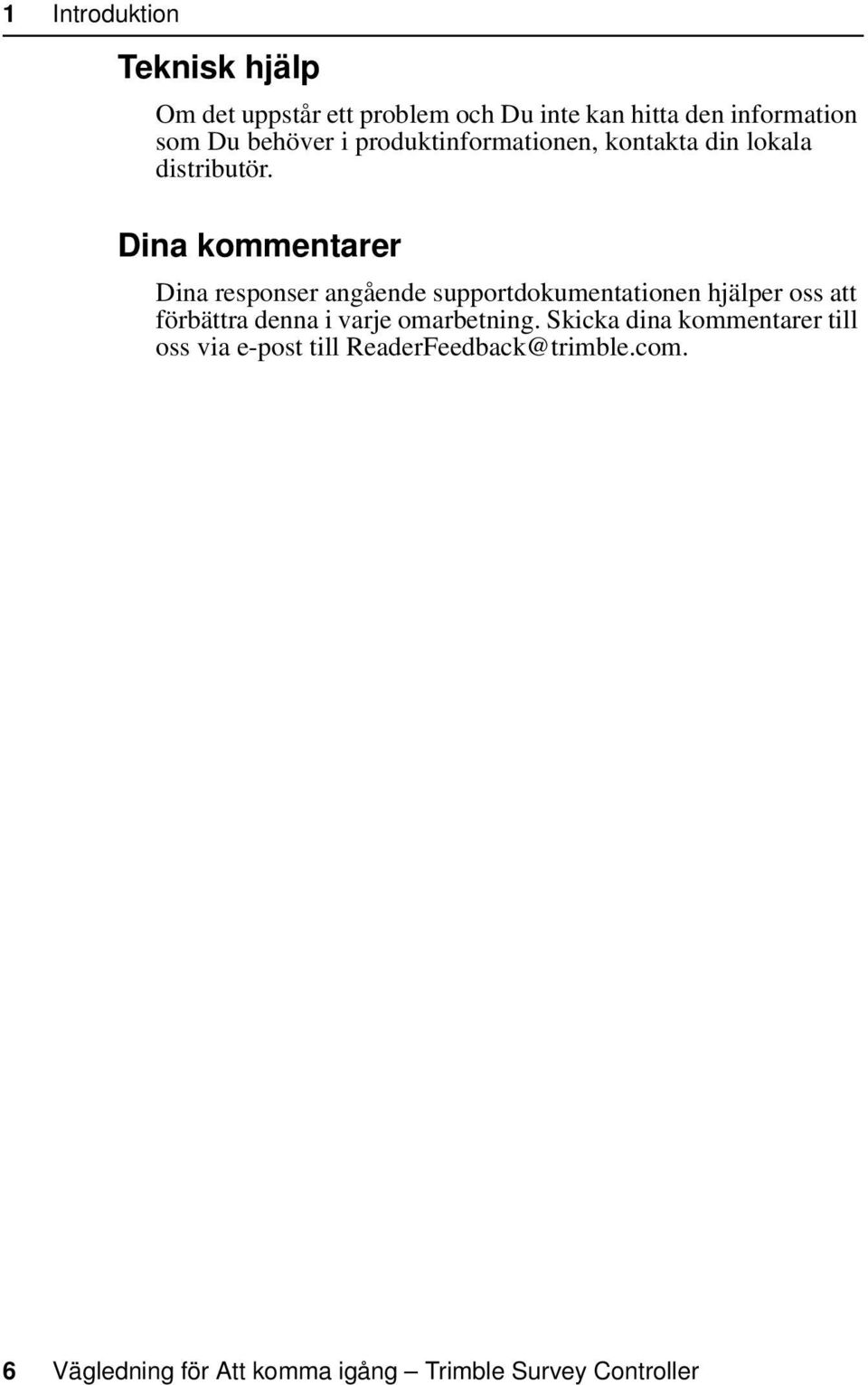

6 1 Introduktion Teknisk hjälp Om det uppstår ett problem och Du inte kan hitta den information som Du behöver i produktinformationen, kontakta din lokala distributör Dina kommentarer Dina responser angående supportdokumentationen hjälper oss att förbättra denna i varje omarbetning. Skicka dina kommentarer till oss via e-post till ReaderFeedback@trimble.com. 6 Vägledning för Att komma igång Trimble Survey Controller

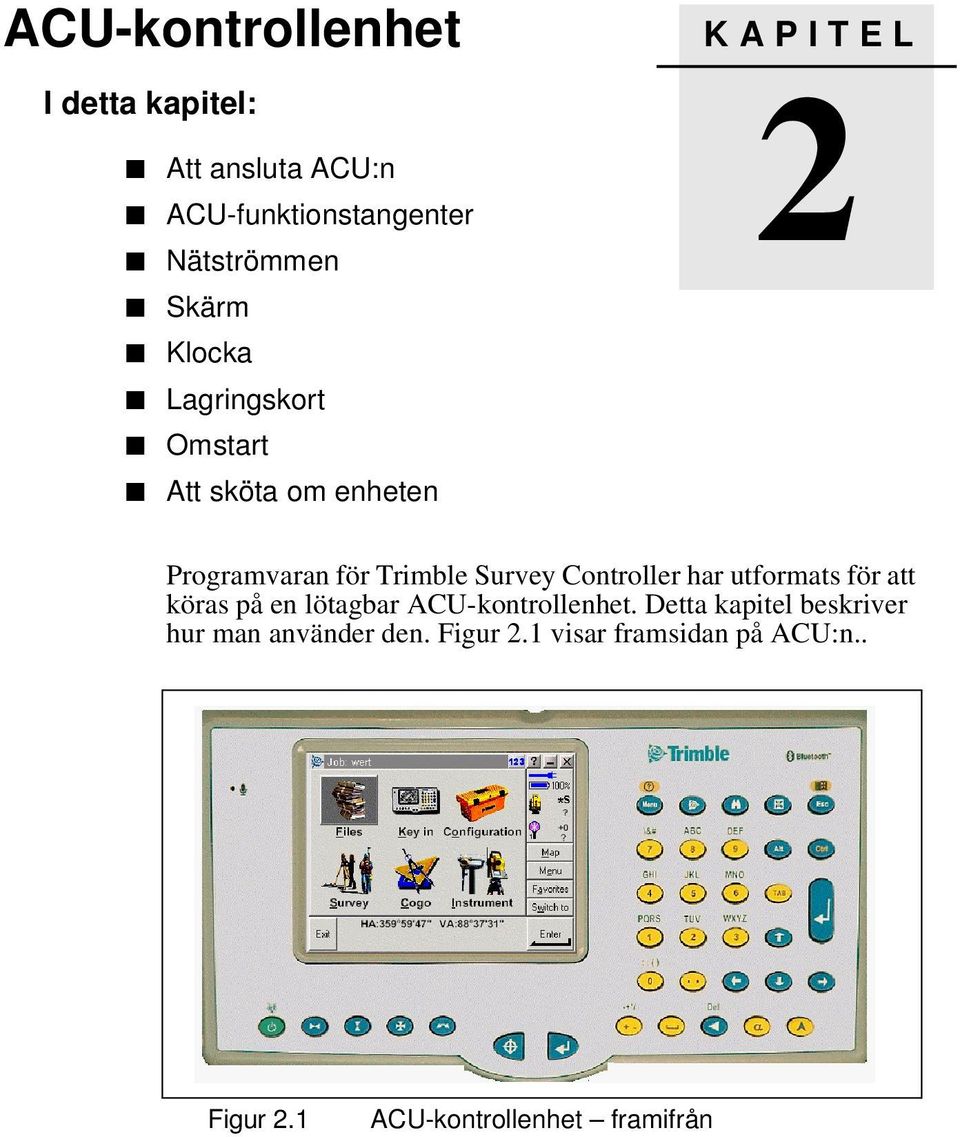

7 ACU-kontrollenhet 2 I detta kapitel: Att ansluta ACU:n ACU-funktionstangenter Nätströmmen Skärm Klocka Lagringskort Omstart Att sköta om enheten KAPITEL 2 Programvaran för Trimble Survey Controller har utformats för att köras på en lötagbar ACU-kontrollenhet. Detta kapitel beskriver hur man använder den. Figur 2.1 visar framsidan på ACU:n.. Figur 2.1 ACU-kontrollenhet framifrån

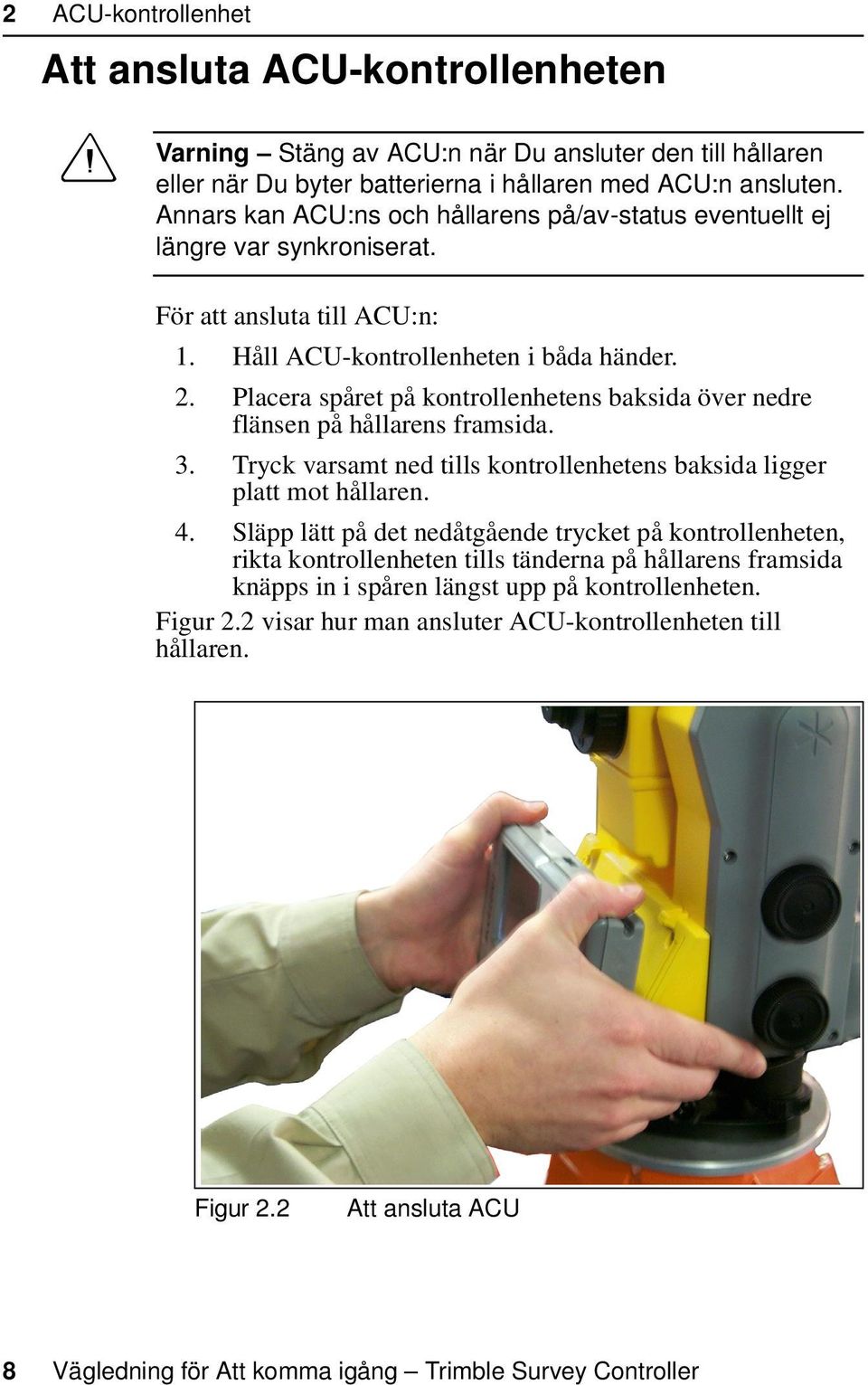

8 2 2.1 ACU-kontrollenhet Att ansluta ACU-kontrollenheten Varning Stäng av ACU:n när Du ansluter den till hållaren eller när Du byter batterierna i hållaren med ACU:n ansluten. Annars kan ACU:ns och hållarens på/av-status eventuellt ej längre var synkroniserat. För att ansluta till ACU:n: 1. Håll ACU-kontrollenheten i båda händer. 2. Placera spåret på kontrollenhetens baksida över nedre flänsen på hållarens framsida. 3. Tryck varsamt ned tills kontrollenhetens baksida ligger platt mot hållaren. 4. Släpp lätt på det nedåtgående trycket på kontrollenheten, rikta kontrollenheten tills tänderna på hållarens framsida knäpps in i spåren längst upp på kontrollenheten. Figur 2.2 visar hur man ansluter ACU-kontrollenheten till hållaren. Figur Att ansluta ACU Vägledning för Att komma igång Trimble Survey Controller

9 ACU-kontrollenhet ACU-funktionstangenter Tabell 2.1 Tabell 2.1 beskriver funktioner hos Trimbles Matkontrollenhet som är associerade med ACU-tangenter.. ACU-funktionstangenter På detta instrument eller denna mottagare... Konventionell eller GPS slå lätt på... till... åtkomst till Trimble Survey Controllers huvudmeny Konventionell (med Autolockoptionen) åtkomst till Trimblefunktionerskärmen kopplar på Autolock och påbörjar en sökning sätter på eller stånger av Autolock utför en mätning Vägledning för Att komma igång Trimble Survey Controller 9

10 2 ACU-kontrollenhet Tabell 2.1 ACU-funktionstangenter (Forts.) På detta instrument eller denna mottagare... Konventionell (med servon) slå lätt på... till... vrider instrumentet horisontellt till det aktuella punktnamnet eller utsättningsposition vrider instrumentet vertikalt till det aktuella punktnamnet eller utsättningsposition vrider instrumentet horisontellt ocj vertikalt till det aktuella punktnamnet eller utsättningsposition byter cirkelläge utför en mätning Konventionell (3600) aktiverar den första skärmtangenten (F1) aktiverar den andra skärmtangenten (F2) aktiverar den tredje skärmtangenten (F3) aktiverar den fjärde skärmtangenten (F4) utför en mätning 10 Vägledning för Att komma igång Trimble Survey Controller

11 ACU-kontrollenhet 2 Tabell 2.1 ACU-funktionstangenter (Forts.) På detta instrument eller denna mottagare... GPS slå lätt på... till... åtkomst till Positions- dialogen åtkomst till Satelliter- dialogen aktiverar den första skärmtangenten (F1) aktiverar den andra skärmtangenten (F2) aktiverar den tredje skärmtangenten (F3) aktiverar den fjärde skärmtangenten (F4) aktiverar Enter-knappen 2.3 Nätströmmen Vid normal drift, drar ACU:n ström från den enhet som den är kopplat till eller från ett av de följande batterierna. 12 V Ni-MH 7,4 litiumjon ACU:n har ett internt laddningsbart 4,8 V 600 mah Ni-MH batteri. Om ström går förlorad under driften, stängs ACU:n automatiskt av. Vägledning för Att komma igång Trimble Survey Controller 11

12 2 ACU-kontrollenhet Trimble rekommenderar inte att Du kör ACU:n på dess internbatterier. Dock när internbatteriet är fullt laddat levererar det ungefär en timmes driftstid. För att konfigurera ACU:n for att köras på internbatterierna: 1. I kontrollpanelen, slå på ikonen för Strömegenskaper. 2. Välj kryssrutan för Aktivera kör på internbatterier. ACU-hållaren har dubbla 7,4 V litiumjonbatterier. När dessa är fullt laddade, ger de ca 12 timmars driftstid till ACU:n via 7- stiftsbakplanet. TSCe:n levereras med ett laddningsbart 4,8 V 3800m Ah Ni- MH batteri, vilket ger över 30 timmars driftstid när det är fullt laddat Att ladda batterierna ACU:ns internbatteri laddas automatiskt när kontrollenheten antingen är ansluten till ett Trimble 5600-instrument eller ACUhållaren, samt ansluten till ett externt strömförsörjningsaggregat. För att ladda internbatteriet: anslut växelströmsadapterna från ACU:ns 4-stifts Hiroseport till nätströmmen. ACU:n upptäcker följande låga effektnivåer från externbatterierna. 10 volt (12 V Ni-MH-batteri) 6 volt (litiumjonbatteri) ACU:n varnar när effektnivån är kritiskt låg. Om detta inträffar, stäng av instrumentet och byt ut externbatteriet. 12 Vägledning för Att komma igång Trimble Survey Controller

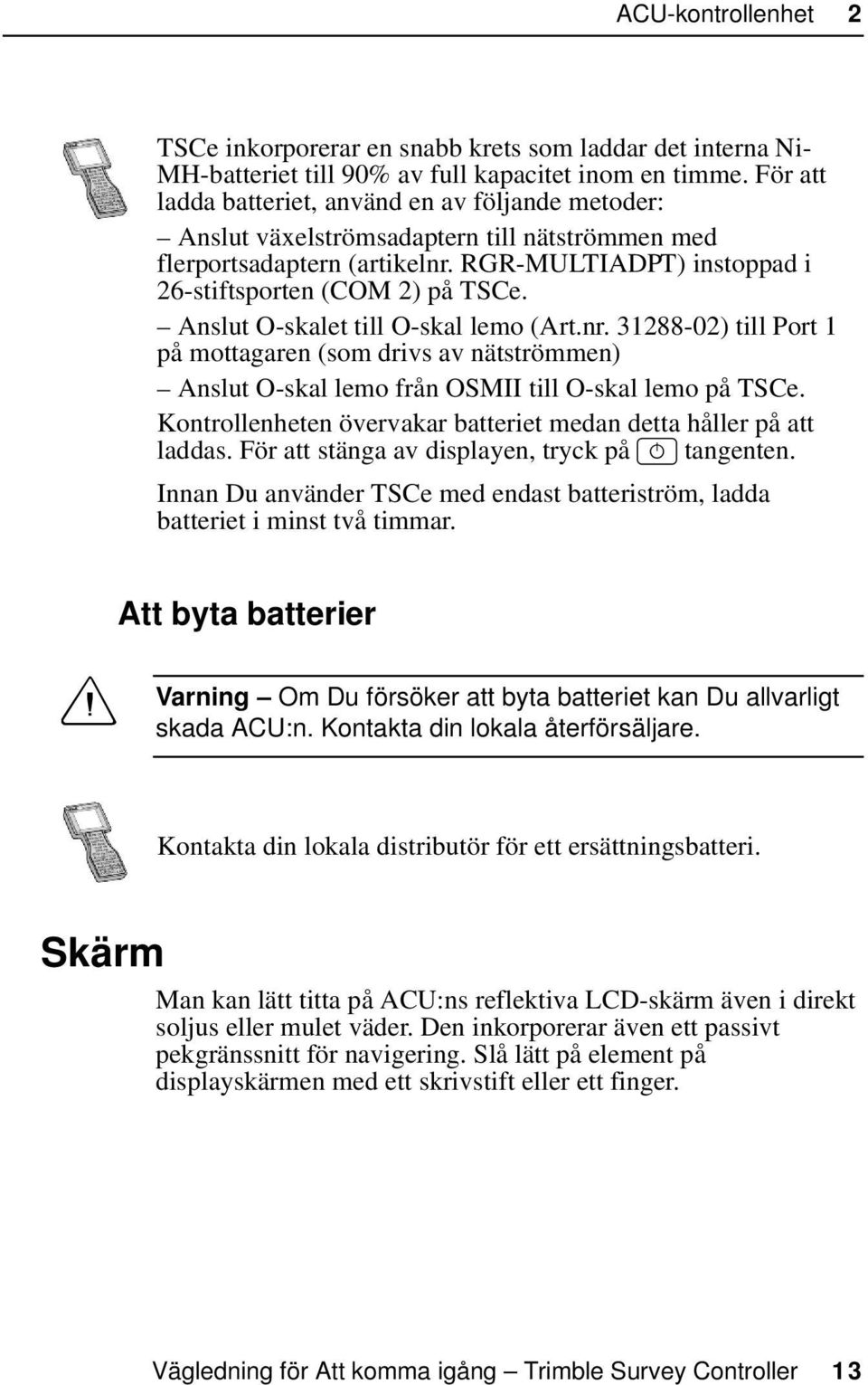

13 ACU-kontrollenhet 2 TSCe inkorporerar en snabb krets som laddar det interna Ni- MH-batteriet till 90% av full kapacitet inom en timme. För att ladda batteriet, använd en av följande metoder: Anslut växelströmsadaptern till nätströmmen med flerportsadaptern (artikelnr. RGR-MULTIADPT) instoppad i 26-stiftsporten (COM 2) på TSCe. Anslut O-skalet till O-skal lemo (Art.nr ) till Port 1 på mottagaren (som drivs av nätströmmen) Anslut O-skal lemo från OSMII till O-skal lemo på TSCe. Kontrollenheten övervakar batteriet medan detta håller på att laddas. För att stänga av displayen, tryck på tangenten. Innan Du använder TSCe med endast batteriström, ladda batteriet i minst två timmar Att byta batterier Varning Om Du försöker att byta batteriet kan Du allvarligt skada ACU:n. Kontakta din lokala återförsäljare. Kontakta din lokala distributör för ett ersättningsbatteri. 2.4 Skärm Man kan lätt titta på ACU:ns reflektiva LCD-skärm även i direkt soljus eller mulet väder. Den inkorporerar även ett passivt pekgränssnitt för navigering. Slå lätt på element på displayskärmen med ett skrivstift eller ett finger. Vägledning för Att komma igång Trimble Survey Controller 13

14 2 ACU-kontrollenhet Att omkalibrera pekskärmen Om pekskärmen inte svarar på rätt sätt när du pekar på den, kalibrera om den enligt följande: 1. Pek på och välj Inställningar / Kontrollpanel / Skrivstift. Skrivstiftsegenskaper-dialogen visas. 2. I Kalibrerings- fliken, pek på >2PNDOLEUHUD@. 3. Följ uppmaningarna Att deaktivera/aktivera pekskärmen För att avaktivera ACU-pekskärmen, tryck >&WUO@+.Detta avaktiverar skärmen men inte knappsatsen. Pekskärmen förblir avaktiverad tills Du trycker >&WUO@+ igen, eller återställer kontrollenheten För att deaktivera TSCe-pekskärmen, tryck på >&WUO@+. Detta avaktiverar skärmen men inte knappsatsen. Pekskärmen förblir avaktiverad tills Du trycker >&WUO@+ igen, eller återställer kontrollenheten 2.5 Bakljus (Skärm eller tangentbord) För att modifiera bakljusinställningarna på pekskärmen eller tangentbordet via kontrollenhetens tangentbord: 1. Deaktivera Auto-på-optionen 2. Tryck på = och. Denna tangentkombination slår på/stänger av bakljuset. För att modifiera tangentbordets bakljus: 1. Slå på och välj Inställningar / Kontrollpanel / Tangentbord. Tangentbordsegenskaper-dialogen visas. 2. I Bakljus-fliken, välj kryssrutan för Aktivera tangentbordet bakljus. När denna aktiveras, använder tangentbordets bakljus de aktuella inställningarna för pekskärmens bakljus. 14 Vägledning för Att komma igång Trimble Survey Controller

15 ACU-kontrollenhet Klocka För att ändra tids- och datumsinställningar på ACU:n: 1. Peka på och välj Inställningar / Kontrollpanel / Datum/Tid. Datum/Tidsegenskaper- dialogen visas. 2. Ändra datum och tid efter behov. Tryck på för att acceptera de nya inställningarna eller för att avbryta. Notering När Du ansluter ACU:n till en GPS-mottagare eller till din dator med hjälp av Microsoft ActiveSyn -teknologi, uppdateras datum och tid automatiskt. Vägledning för Att komma igång Trimble Survey Controller 15

16 2 ACU-kontrollenhet 2.7 Lagringskort ACU:n har ett inbyggt lagringskort för dina data och program. Detta visas i Windows CE-filsystem som \Disk-mappen. Notering Systemet underhåller flera specialfiler på kortet, t.ex. nk.bin och ranger.reg, vilka innehåller viss information som är avgörande för att ACU:n skall fungera rätt. Direkt modifiering i dessa filer kan leda till att ACU:n inte fungera på rätt sätt Att säkerställa data Gör regelbundna säkerhetskopior av ditt arbete med hjälp av Microsoft ActiveSync eller Trimbles Data Transferhjälpprogrammet. För ytterligare information, se Kapitel 5, Data Transfer. 2.8 Omstart Om ACU:n inte svarar mot tangennedslagen, utför en av följande återställningar. Dessa stänger ned hårdvaran och startar om programvaran för Trimble Survey Controller Mjuk återställning (varm boot) Denna metod bibehåller all data. För att utföra en mjuk återställning: Håll ned = och, under det att att Du trycker och släpper. ACU:n återställs till standardvärden för Microsoft Windows skrivbordsvisning. För att varmboota TSCe, håll ned ~ och C, samtidigt som Du trycker ned och släpper _. 16 Vägledning för Att komma igång Trimble Survey Controller

17 ACU-kontrollenhet Härd återställning (kall boot) Notering Om Du behöver utföra en hård återställning av operativsystemet Windows CE på ACU-kontrollenheten, måste Du först ansluta kontrollenheten till en externa strömkälla. Annars stängs ACU:n ner vid hård återställning tills den externa strömkällan är ansluten. Denna metod bevarar data på det inbyggda lagringskortet ( \Disk -mapp). Hård återställning rensar dock innehållet i RAM-minnet, inkluderande skrivbordsgenvägar som Du kan ha skapat. För att utföra en hård återställning: 1. Håll ned. Efter ca 5 sekunder visas ett nedräkningsur, vilket anger att kontrollenheten kommer att återställas. 2. Fortsätt att hålla ned i ytterligare 5 sekunder och släpp den sedan. Kontrollenheten visar kortvarigt bootskärmen och återställer sedan standardvärden på Microsoft Windows skrivbordsvisning. 2.9 Skötseln av enheten Trimble rekommenderar följande temperaturintervaller för att underhålla din kontrollenhet vid vardagligt bruk, och för att förhindra potentiell fysisk skada eller dataförlust. Låt inte kontrollenheten stå i direkt soljus under längre tidperioder. Drift Förvaring 20 C till +50 C 30 C till +70 C 4 F till +122 F 22 F till +158 F TSCe med Windows CE.NET operativsystem version 4.07 eller senare 25 C till +60 C 30 C till +60 C 13 F till +140 F 22 F till +140 F Vägledning för Att komma igång Trimble Survey Controller 17

18 2 ACU-kontrollenhet Stötar TSCe har konstruerats för att motstå ett MIL-STD-810E fall. Dock kan stöt eller tryck på displayskärmen får den att spricka. Skydda displayen från stötar, tryck eller slipmaterial Miljö ACU:n har konstruerats för att motstå slagregn och damm. TSCE har konstruerats för att kunna sänkas i vatten till ett djup av 1 meter i upp till en timme Rengöring av väskan Rengör kontrollenheten med en mjuk trasa fuktad med rent vatten eller med vatten som innehåller ett milt tvättmedel. Om tangentbordet är smusigt eller fettigt, använd tryckluft eller en dammsugare, eller skölj det lätt med rent vatten Att sköta pekskärmen Rengör pekskärmen med en mjuk trasa fuktad med rent vatten eller glasrengöringsmedel. Använd inte rengöringsmedel direkt på skärmen. Lägg rengöringsmedlet på den mjuka trasan och torka lätt av skärmen. Notering Använd inte rengöringmedel som innehåller slipämnen Att använda ett skärmskydd Använd ett skärmskydd för att hjälpa till att hålla pekskärmen ren och skyddad. Ta bort bakpappret från skärmskyddet och applicera sedan skyddet på skärmen. Använd en mjuk trasa och pressa bort överfödig vätska och luft från under skärmskyddet. 18 Vägledning för Att komma igång Trimble Survey Controller

19 Konventionell mätning 3 I detta kapitel: Förberedning för mätningen Att skapa ett nytt jobb Att starta en mätning Konfigurering av Trimble 3600 och 5600 GDM CU-program Elta-program GDM CU- och Elta-mätlägen KAPITEL 3 Detta kapitel beskriver hur man utför en konventionell mätning med Trimble Survey Controller när en ACU är ansluten till ett Trimble eller 5600-instrument. För ytterligare information hänvisas till Hjälpavsnittet. 3.1 Förberedning för mätningen För att göra detta: 1. Sätt upp instrumentet. 2. Se till att ACU:n är avstängd, och anslut den sedan till instrumentet. För ytterligare information, se sida Tryck på ACU för att sätta på instrumentet. 4. Starta Trimble Survey Controller. Programmet ansluts automatiskt till instrumentet och Elektronisk horisontering- dialogen visas. Notering Om du har ett Trimble 3600-instrument med ett laserlod, sätts laserlodet automatiskt på när denna dialog visas. 5. Placera och horisontera instrumentet och tryck lätt på (Acceptera). Om Du använder ett Trimble instrument, initieras pendelkompensatorn nu. 6. När Du uppmanas av Korrektioner-dialogen, mata in lämpliga atmosfäriska värden och tryck lätt på (Avbryt).

20 3 Konventionell mätning 7. Survey Controller Base- dialogen visas. Den visar de aktuella instrumentavläsningarna. Notering Du kan inte lagra mätningar i detta läge. 8. Tryck lätt på för att lämna Survey Controller Basic. Huvudmenyn för Trimble Survey Controller visas och Du kan nu påbörja en mätning. Om Du utför en fjärrstyrd mätning, se följande avsnitt. Annars går Du direkt till Att skapa ett nytt jobb, sida Att använda ACU:n för att förbereda en fjärrstyrd mätning Notering Om radioinställningarna på 5600-instrumentet redan är satta för att passa ACU:n och instrumentet är horisonterat, tryck på utlösarknappen på baksidan på 5600 för att sätta på instrumentet för fjärrstyrd anslutning. För att mäta med hjälp av ett 5600 fjärrstyrt instrument: 1. Från huvudmenyn, välj Instrument / Radioinställningar. Ställ in radiokanalen, stationsadressen och fjärradressen. Slå lätt på. 2. Från huvudmenyn, välj Mätning / Starta fjärrstyrning för att förbereda 5600 för fjärrstyrd anslutning. 3. Konfigurera sökfönstret. Gör ett av följande i dialogrutan som visas: Slå på Autocentrerad för Trimble Survey Controller för att utföra en sökning centrerad runt instrumentets nuvarande horisontal- och vertikalvinkel. Slå på Definiera nu och följ därefter instruktionerna på skärmen för att definiera sökfönstrets gränser Längst upp till vänster och Längst ner till höger. 4. Slå på W för att hänga upp 5600 och ACU:n så att de är färdiga för fjärrstyrd drift. 5. Ta bort ACU från Se till att ACU:n är avstängd. Koppla denna sedan till ACU-hållaren. För ytterligare information, se sida Anslut ACU:n till port A på fjärrradion via ACU-hållaren eller en O,4 m, 4-stifts Hirosekabel. 20 Vägledning för Att komma igång Trimble Survey Controller

21 Konventionell mätning 3 8. Sätt på det aktiva målet eller anslut det till port B på fjärradion. När ACU:n väl är fastsatt på hållaren, ansluts Trimble Survey Controller till fjärradion och sedan till initieras åter för att kompensera för för att kontrollenheten avlägsnades tidigare. Du kan nu skapa ett jobb, se sida 21, och påbörja en mätning, se sida Att skapa ett nytt jobb Notering All information om en mätning lagras i en Survey Controller-jobbfil. (detta är inte samma som en GDM-jobbfil.) För att skapa ett nytt Trimble Survey Controller-jobb: 1. Från huvudmenyn, välj Arkiv / Nytt jobb. Nytt jobbdialogen visas. 2. Mata in ett namn i Jobbnamn-fältet. 3. Tryck lätt på Koord. sys- knappen och definiera ett av följande koordinatsystem: Endast skalfaktor Välj från biblioteket Knappa in parametrar Ingen projektion/inget datum Notering För enkla konventionella mätningar, välj en Endast skalfaktor-koordinatssytem och sätt skalan till ett passande värde. Använd en skalfaktor av om Du vill applicera en skala. Det aktuella koordinatsystemet visas på Koord. sysknappen. 4. Definiera enheterna genom att slå lätt på Enheterknappen. De aktuella avståndsenheterna visas på Enheters- knappen. Från Nytt jobb-dialogen, kan du också välja följande: en länkad fil. Denna fil kan bestå av en kommaseparerad (CSV), text (TXT), eller en befintlig Survey Controller-jobb (JOBB)-fil som innehåller mätningsinformation. Vägledning för Att komma igång Trimble Survey Controller 21

22 3 Konventionell mätning en bakgrundskartsfil. Denna kan visas i kartan. ett objektbibliotek. Detta definierar koder och associerade attribut som används för kodningsfunktioner. Skärmtangenten för Sida-ned ( ). För att mata in ytterligare jobbdetalljer. 3.3 Att starta en mätning För att starta en mätning, välj Mätning från huvudmenyn, och välj sedan ett av följande: Stationsetablering - för att orientera mätningen på en punkt med kända koordinator. Mät ett enkelt referensobjekt. Stationsetablering plus för att orientera mätningen på en punkt med kända koordinator. Mät till en eller flera referensobjekt. Fri station för att orientera mätningen på en punkt med okända koordinator. Fri station beräknar koordinatorna för instrumentpunkten samt orienterar mätningen. När stationsuppställningen eller fri station är slutförd, välj ett av följande: Mätning / Mät detaljpunkter för att utföra mätningsmått. Mätning / Utsättning för att sätta ut punkter, linjer, bågar, vägar eller DTM:er.. Karta för att utföra en grafisk granskning av mätdatan eller för att utföra mätningsoperationer. Favoriter / Granska för att granska datan som lagrats i Survey Controller-jobb. För yttlerigare information, se GDM CU-program, sida 24 eller Elta-program, sida Vägledning för Att komma igång Trimble Survey Controller

23 Konventionell mätning Konfiguration av Trimble 3600 och 5600 För att granska och modifiera instrumentkonfigurationen, välj Instrument från huvudmeny för Trimble Survey Controller. Instrumentmenyn visas med samtliga tillgängliga alternativ för det aktuella instrumentet, vilket tabellen nedan visar: Instrument Post Elektronisk horisontering 9 9 Direktreflex (endast DR- instrument) 9 9 Instrumentreglage (Endast servo) x 9 Tracklight 9 9 Autolock (Endast Autolock) x 9 Instrumentinställningar 9 9 Radioinställningar (endast fjärrstyrning) x 9 Kalbrera instrument 9 9 Survey Controller Basic Att modifiera instrumentkonfigurationen För att snabbt komma åt och modifiera instrumentkonfigurationen: 1. Välj Trimble-funktioner-tangenten ( ) på ACU:n, eller instrumentikonen på statusfältet (t.ex. ). Trimblefunktioner-skärmen visas. 2. Väl den önskade ikonen för att ändra instrumentkonfigurationen Att byta målet för DR-mätningar För och instrument med Direktreflex (DR), tryck lätt på målikonen i statusfältet eller välj ett av följande: DR-mål för att ändra prismahöjden och prismakonstanten och för att aktivera instrumentets DR EDM-läge. Normalt prisma för att byta till en normal prismahöjd och prismakonstant och för att deaktivera DR EDM-läget. Vägledning för Att komma igång Trimble Survey Controller 23

24 3 Konventionell mätning 3.5 GDM CU-program Trimble Survey Controller erbjuder likartad funktionalitet för GDM-kontrollenheten. För att komma åt GDM CU-program, använd Trimblefunktioner-tangenten på samma sätt som Du skulle för PRGtangenten på GDM CU:n. Tabell 3.1 visar vart man kan hitta specifika GDM CU-program inom Trimble Survey Controller. Tabell 3.1 GDM CU-program i Trimble Survey Controller Trimble Survey Controller GDM CUprogram Välj... för att... Genväg ( + nummer) Mätning / Stationsetablering utföra en känd stationsetablering Stationsetablering Mätning/Stationsetablering plus utföra en känd stations + etablering 20 Mätning / Fri station utföra en fristationseller excentrisk stationetablering Z/IZ Mätning / stationshöjd beräkna en instrumenthöjd Vinkelmätning Mätning / Mät satser Mätning / Mät detaljpunkt mäta ett definierat antal Cirkelläge 1 (CI)- och Cirkelläge 2 (CII)- mätningar. mäta individuella Cirkelläge 1- och/eller Cirkelläge 2- mätningar Vägledning för Att komma igång Trimble Survey Controller

25 Konventionell mätning 3 Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) Trimble Survey Controller GDM CUprogram Välj... för att Utsättning 24 - RefLinje 25 - Areaberäkning 26 - Distob 27 - Flyttar Korrdinator Framåt 28 - Skymd punkt Mätning / Utsättning / Punkter Mätning / Station och offset COGO / Beräkna area COGO / Beräkna ett omvänt värde sätta ut punkter med kända koordinator. Punkter kan definieras via Knappa in / Punkter eller erhållas från en länkad CSV, TXT eller Server- Controller JOBB-fil. mäta eller sätta ut i relation till en linje, båge, eller väg. Linjen, bågen eller vägen kan definieras via Knappa in / Linje, Båge, Väg eller importeras till Mätningskontrollenhets-jobbet. RefLinje / Okänd linje stöds inte beräkna en area. beräkna ett omvänt värde mellan två punkter. Trimble Survey Controller lagrar rådata och beräknar automatiskt punktkoordinator. Det finns inget specifikt program som krävs i Trimble Survey Controller för att flytta koordinator framåt. Välj Stationsetablering plus eller Mät satser istället. Mätning / Mät detaljpunkter och sätt metoden till dubbelprismaförskjutning. Genväg ( + nummer) Vägledning för Att komma igång Trimble Survey Controller 25

26 3 Konventionell mätning Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) Trimble Survey Controller GDM CUprogram Välj... för att Väglinje 30 - Mät koordinator Mätning / Utsättning / Vägar mäta eller sätta ut i relation till en väg. Vägar kan definieras med hjälp av horisontella uppriktningar, vertikal uppriktningar och tvärsektioner som definierar tvärsektioner. Trimble Survey Controller lagrar rådata och beräknar automatiskt punktkoordinator. Det finns inget specifikt program som krävs i Trimble Survey Controller för att mäta koordinator framåt. Använd Mät punkter istället. Punkter kan exporteras till en CSV- eller TXT-fil, via Filer / Importera/Exportera / Skicka ASCII-data, för använding som en kontrollfil. För att komma åt kontrollfilen från ett annat jobb, välj CSV-, TXT- or JOBB-filen som en länkad fil via Filer / Egenskaper hos det aktuellta jobbet Genväg ( + nummer) Vägledning för Att komma igång Trimble Survey Controller

27 Konventionell mätning 3 Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) Trimble Survey Controller GDM CUprogram Välj... för att Vinkelmätning plus 33 - Robotic Lite 39 - Väglinje 3D 43 - Mata in koordinator Mätning / Mät satser Mätning / Mät satser / Alternativ Stöds ej Mätning / Utsättning / Vägar Knappa in / Punkter mäta ett definierat antal Cirkelläge 1- (CI) och Cirkelläge 2- (CII) mätningar. konfigurera antalet satser som skall mätas; välj automatiska mätningar (endast till fjärrstyrda prisma); ställa in observationsordningen; mäta avstånd på Cirkelläge 2 (CII); definiera ett tidsintervall mellan satser (endast automatiska mätningar). mäta eller sätta ut i relation till en väg. Vägar kan definieras med hjälp av horisontella uppriktningar, vertikal uppriktningar och tvärsektioner som definierar tvärsektioner. mata in koordinator för en punkt. Genväg ( + nummer) Vägledning för Att komma igång Trimble Survey Controller 27

28 3 Konventionell mätning Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) Trimble Survey Controller GDM CUprogram Välj... för att Pkod Konfiguration / Objekt- och attributbibliotek 60 - Friidrott Stöds ej 61 - COGO 65 - Direkt reflex COGO / Beräkna punkt COGO / Beräkna punkt Mätning / Mät detaljpunkt Mätning / Ytvasökning skapa ett objektbibliotek med koder. För att skapa ett fullständigt objekt- och attributbibliotek, eller ett objekt- och atributsbibliotek med båda koder och attribut, använd Objekt- och Attributseditorn eller Autodraft konfigurationsfilseditorn. Då kan Du överföra objekt- och attributsbiblioteket till ACU:n. utföra likartade koordinatberäkningar. utföra en mätning från en baslinje (Hörn + avstånd), Hämta-Linje skärningspunkt (Hör + vinkel), eller Fyra punkters genomskärning (Två linjers genomskärning). utföra en mätning av cirkulärt objekt (excentriskt objekt). utföra en ytvasökning Genväg ( + nummer) Vägledning för Att komma igång Trimble Survey Controller

29 Konventionell mätning 3 Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) GDM CUprogram Välj... för att Övervakning Meny 2 (Visa/ Redigera) Mätning / Mät satser Mätning / Mät satser / Optioner Filer / Granska aktuella jobbet Favoriter / Granska Trimble Survey Controller konfigurera antalet satser som skall mätas, lagra automatiskt punkter (endast till fjärrstyrda mål), samt definiera ett tidsintervall mellan satser Genväg ( + nummer) 66 granska och redigera datan som lagrats i jobbet. Vägledning för Att komma igång Trimble Survey Controller 29

30 3 Konventionell mätning Tabell 3.1 GDM CU-program i Trimble Survey Controller (Forts.) GDM CUprogram Välj... för att... F 6 (Ändra prismahöjd) F 33 (Ändra prismakonstant) Redigera prismahöjd eller prismakonstant GDM- Jobbfilexport prismaikonen på statusfältet Filer / Granska aktuella jobbet Trimble Data Transfer (ansluten till Trimble Survey Controller) Trimble Survey Controller snabbt redigera prismadetaljerna för nya observationer. Redigera prisma 1 eller prisma 2 för att ändra prismahöjd eller prismakonstant. Ändringarna gäller sedan för alla observationer som använder det prismat. Slå på skärmtangenten Infoga för att redigera höjden eller prismakonstanten för enskilda observationer. För ytterligare information, hänvisas till Hjälp. Genväg ( + nummer) överföra GDM-jobbfilen. För ytterligare information om dataöverföring, se Kapitel 5, Data Transfer. 30 Vägledning för Att komma igång Trimble Survey Controller

31 Konventionell mätning Elta-program Programvaran för Trimble Survey Controller erbjuder funktionalitet som är likartad med Elta-programvaran (tidigare en Zeissproduktlinje). Tabell 3.2 visar vart man kan hitta specifika Elta-program inom Trimble Survey Controller. Tabell 3.2 Zeiss Eltaprogram... Zeiss Elta-program i Trimble Survey Controller Trimble Survey Controller Projekhantering Nytt projekt Radera projekt Kopiera projekt Byt namn på projekt Projectinformation Kalibrera Mätning (och detaijpunkter) Indirekt mätning (Excentricitet) Filer / Nytt jobb Filer / Öppna jobb, markera sedan ett jobb och tryck lätt på D (Radera). Filer / Öppna jobb, markera sedan ett jobb och tryck lätt på : (Kopiera). Filer / Windows Utforskare, markera sedan en jobbfil och välj Fil / Byt namn. Filer / Egenskaper hos aktuella jobbet. Instrument / Kalibrera för att utföra en kollimation och pendelkompensatorkalibrering. Mätning / Mät punkter för att mäta individuella Cirkelläge 1- och/eller Cirkelläge 2-mätningar. Mätning / Mät punkter, därefter den enkla avståndsförskjutnngsmetoden för att mäta excentriska förskjutningar. Indirekt mätning (Genomskärning) Mätning / Mät punkter, därefter H- vinkelförskjutningsmetoden för att mäta Vinkel/Avst. genomskärning. COGO / Beräkna punkt, därefter genomskärningsmetod med fyra punkter för att utföra en generell genomskärning. Dold punkt Objekthöjd Mätning / Mät punkter, därefter förskjutningsmetod med dubbelprisma. Mätning / Mät detaljpunkt, väljd sedan den fjärrstyrda objekthöjdsmetoden Vägledning för Att komma igång Trimble Survey Controller 31

32 3 Konventionell mätning Tabell 3.2 Zeiss Elta-program i Trimble Survey Controller (Forts.) Zeiss Eltaprogram... Stationering Fri stationering Stationering på känd punkt Excentrisk stationering Höjdstationering Koordinator Utsättning Polygontåg Detaljpunkter (Verificeringspunkt) Genomskärningslinjer Genomskärningsbågar Transformation VägLinje Lite Special Flera satser Trimble Survey Controller Mätning / Fri station för att utföra en fri stationsetablering Mätning / Stationsetablering för att utföra en känd stationsuppställning. Mätning / Fri station för att utföra en excentrisk stationsetablering. Mätning / Fri station och därefter V(1D) -beräkningsalternativ. Trimble Survey Controller kontrollerar att alla punkter som använder dubblettpunkttoleranser som specificerats i mätprofilen. Mätning / Utsättning / Punkter för att sätta ut punkter med kända koordinator. Punkter kan definieras via Knappa in / Punkter eller från en befintlig CSV-, TXT- eller Survey Controller-JOBB-fil. COGO / Polygonmäta för att kalibrera ett polygontåg. Vilken som helst uppställningspunkt kan användas som polygontågpunkt. COGO / Beräkna punkt och använd en passande metod. Stöds inte Mätning / Utsättning / Vägar för att mäta eller sätta ut i relation till en väg. Vägar kan definieras med hjälp av uppriktningar och tvärsektioner som definierar tvärsektioner. Mätning / Mät satser för att mäta ett bestämt antal Cirkelläge 1- och Cirkelläge 2-mätningar. 32 Vägledning för Att komma igång Trimble Survey Controller

33 Konventionell mätning 3 Tabell 3.2 Zeiss Elta-program i Trimble Survey Controller (Forts.) Zeiss Eltaprogram... Punkt till Linje 3-D plan Stöds inte Vertikalplan Area- beräkning Ansluter svstånd Editor Inmatningskoordinator Sökning Dataöveföring Konfiguration Instrument Program Kodlistor Trimble Survey Controller Mätning / Station och Offset för att mäta eller sätta ut i relation till en linje, båge eller väg. Linjen, bägen eller vägen kan definieras via Knappa in / Linje, Båge, Väg eller importeras till Survey Controller-jobbet. Cogo / Beräkna punkt för att beräkna koordinatorna för punkter med hjälp av ett vertikalplan och observationer med endast vinklar. COGO / Beräkna area för att beräkna mellan två punkter. COGO / Omvänt värde för att beräkna en vinkel och ett avstånd mellan två punkter. Filer / Granska aktuella jobbet för att granska och redigera datan som lagrats i jobbet. Knappa in / punkter. Filer / Granska aktuella jobbet och tryck därefter lätt på } (Söker). Filer / Importera/Export.era Visa/redigera instrumentinställningar från Instrumentmenyn. Filer / Egenskaper hos aktuella jobbet för att ändra jobbets koordinatsystem och enheter. Konfiguration / Kontrollenhet / Språk för att byta språk. Konfiguration / Mätprofiler för att visa/redigera olika matningsalternativ. Konfiguration / Objekt- och attributbibliotek för att skapa ett objektbibliotek med koder. För att skapa ett fullständigt objekt- och attributsbibliotek, eller ett objekt- och attributsbibliotek med båda koder och attribut, använd Objekt- och Attributeditorn i kontorsprogramvaran. Då kan Du överföra objekt- och attributsbeblioteket till ACU:n. Vägledning för Att komma igång Trimble Survey Controller 33

34 3 Konventionell mätning Tabell 3.2 Zeiss Elta-program i Trimble Survey Controller (Forts.) Zeiss Eltaprogram... Extra funktioner Inmatning av parametrar Inspelningsläge (R-M, R-C, R-MC) Export av M5- filer Trimble Survey Controller Slå lätt prismaikonen på statusfältet för att redigera prismahöjden och prismakonstanten. För att redigera prismahöjd och prismakonstant, slå Filer / Granska det aktuellt jobb. För ytterligare information, hänvisas till Hjälp, Välj Alternativ från Stationsetablering-, Fri station-, Mät punkter-, eller Mät satser- dialog för att redigera temperaturen, trycket och ppm. Trimble Survey Controller lagrar rådata och beräknar automatiskt punktkoordinator. Det finns inget specifikt program som krävs i Trimble Survey Controller för att mäta koordinator. För att exportera punkter till till en CSV- eller TXT-fil (att användas som en kontrollfil), välj Filer / Importera/Exportera / Skicka ASCII-data. För att länka en kontrollfil till det aktuella jobbet, välj Filer / Egenskaper hos aktuella jobbet och därefter den önskade CSV-, TXT- eller JOBB-filen. Använd Data Transfer (ansluten till Trimble Survey Controller) för att överföra M5-filen till din dator. För ytterligare information, se Kapitel 5, Data Transfer 34 Vägledning för Att komma igång Trimble Survey Controller

35 Konventionell mätning GDM CU- och Elta-mätningslägen GDM CU- och Elta-mätningslägen stöds i programvaran för Trimble Survey Controller. Välj Trimble-funktioner-tangenten eller instrumentikonen i statusfältet för att byta mätningslägen enligt följande: Mätningsläge STD (Standard / normal) FSTD (Snabb standard / snabb) TRK (Tracking) Funktion Mäter och beräknar medeltalet på vinklar allt eftersom ett standard avstånd mäts. Mäter och beräknar medeltalet på vinklar allt eftersom ett snabbt standardavstånd mäts. Mäter vinklar och avstånd kontinuerligt. Statusfältsindikator S F T 3.7.1GDM CU D-läge För att komma åt detta läge i Trimble Survey Controller, välj metoden för mätning av observationsmedeltal från Stationsetablering, Fri station-, Mät detaljpunkter-, eller Mät satser-menyn. Välj därefter ett av följande: För att mäta ett definierat antal observationer, välj Alternativ / Observationsmedeltal. Standardavvikelser uppdateras och visas under mätningen. För att mäta kontinuerligt tills standardavvikelserna kan accepteras, välj Alternativ och mata in ett högt nummer i Observationsmedeltals- fältet. Tryck lätt på (Acceptera) när standardavvikelsen kan accepteras. Vägledning för Att komma igång Trimble Survey Controller 35

36 3 Konventionell mätning 3.7.2Matchade mätningar i Cirkelläge 1 och Cirkelläge 2. För att obervera punkter med hjälp av Cirkelläge 1 (direkt) och Cirkelläge 2 (omvänd), välj Mätningsmeny-optionen, Mät satser. Denna option beräknar medelvärdet på vriden vinkel till observationspunkterna och visar de beräknade observationsförbättringarna. Notering Optionerna för Stationsetablering plus och Fri station ger liknande support för observationer i två cirkellägen. När Du observerar punkter i två cirkellägen i Mätningsmenyoptionen Mät detaljpunkt, kombinerar Trimble Survey Controller observationerna (endast för cirkelläge 1 och cirkelläge 2 eller en kombination av observationer for cikelläge 1 och cirkelläge 2) till registrering av medelvärdet av vriden vinkel. När Du använder ett servoinstrument: För att automatiskt byta cirkelläge och bibehålla punktnamnet efter att F1-mätningen slutförts, välj Mätning / Optioner och sedan kryssrutan för Automatchade par (F1/F2). För att utföra en F2-mätning som är samma som F1- mätningen, tryck på avlösarknappen på instrumentets baksida. Tryck och håll ned knappen för att skifta instrumentet tillbaka till F1. Om avstånd inte behövs på F2, rensa Mät avstånd på kryssrutan för Cirkelläge 2. Vid användning av ett instrument med Autolock och Fjärrstyrda mål: Välj Automatchade par (F1/F2) för att automatiskt byta cirkelläge, bibehålla punktnamnet samt påbörja F2- mätningen. När F2-mätningen har slutförts, skiftar instrumentet tillbaka till F1. 36 Vägledning för Att komma igång Trimble Survey Controller

37 GPS-mätning 4 I detta kapitel: Att sätta upp en Trimble R7 eller 5700-GPS-mottagare (basenhet) Att sätta upp en Trimble R8 eller 5800-GPS-mottagare (rover-enhet) KAPITEL 4 Detta kapitel beskriver hur man utför en GPS-mätning med Trimble Survey Controller när ACU:n används tillsammans med en Trimble R8, R7, 5800 eller 5700 GPS-mottagare. För ytterligare information, hänvisas till Hjälp. 4.1 Att sätta upp en Trimble R7 eller GPS-mottagare (Basenhet) För att sätta upp en basmottagare för en realtidsmätning med hjälp av Trimble R7 eller 5700-GPS-mottagare : 1. Montera GPS-Zephyr - (eller Zephyr Geodetic) antennen på trefotsstativet. 2. Anslut antennen till GPS-mottagarporten märkt GPS. Använd den gula GPS-antennkabeln (Artikelnr ). 3. Anslut den externa radion till GPS-mottagarport 3 med hjälp av den medföljande radiokabeln och anslut sedan en radioantenn till den externa radion. 4. Anslut en extern kraftkälla till R7/5700-enheten via GPSmottagarport Anslut ACU-kontrollenheten till GPS-mottagarport 1 med hjälp av en O-skal Lemo till Hirose-kabel. 6. Sätt på kontrollenheten.

38 4 GPS-mätning Att start en basmätning Varning Innan Du påbörjar en basmätning: 1. Öppna ett jobb. För ytterligare information, se Att skapa ett nytt jobb, sida Väl en mätprofil: Från huvudmenyn, välj Mätning och välj sedan en matprofil från listan. För ytterligare information om att skapa eller redigera en mätprofil, hänvisas till Hjälpavsnittet. För att starta mätningen: 1. Från Mätning -menyn, välj Starta basmottagaren. Första gång Du använder denna mätprofil, uppmanas Du av Profil-wizard att ange den utrustning som Du använder. Starta bas- skärmen visas. 2. Mata in namnet på basstationen samt ett av följande: en plankoordinat (projektions och datumtransformationsparametrar måste anges). det aktuella autonoma läget som erhålls via GPSmottagarens ( (Här)-mjuktangent) en WGS-84-koordinata För ytterligare information om hur man matar in basstationskoordinator, hänvisas till Hjälp-avsnittet. Inom ett jobb, använd endast ett autonomt lägesskärmtangent ( (Här )-skärmtangenten) för att aktivera första basmottagaren. Observationsklass- fältet visar observationsklassen vid baspunkten. 3. Mat in värden i Kods- (valfritt) och Antennhöjds-fälten. 38 Vägledning för Att komma igång Trimble Survey Controller

39 GPS-mätning 4 Förslag 4. Ställ in Uppmätt till- fältet. Om Du använder CMR- eller CMR+ sändingsformat, tryck lätt på s (Skannar) för att granska indexnumren till de andra basstationerna som använder samma frekvens som Du, samt pålitligheten av varje nummer. Kontrollera att din radio fungerar och att det inte finns några andra basstationer som använder din frekvens. 5. Tryck lätt på X (Starta). Basmottagarens externradio börjar att skicka RTKkorrektioner. Följande meddelande visas: Basen startade Koppla bort kontrollenheten från mottagaren 6. Koppla bort kontrollenheten från basmottagaren men stäng inte av mottagaren. Nu kan Du sätta upp rover-mottagaren. Notering För en mätning i realtid, kontrollera att radion fungerar innan Du lämnar utrustningen. Datalampan bör blinka. Om Du registrera data i ACU:n, lämna kontrollenheten ansluten till basmottagaren och sätt upp rover-enheten med hjälp av en annan kontrollenhet. Notering För att avsluta en RTK-mätning, eller efter att Du har registrerat data i basmottagaren, välj Mätning / Avslut Mätning. For more information, hänvisas till Hjälp-avsnittet. 4.2 Att sätta upp en Trimble R8 eller 5800 GPS- - mottagare (Roverenhet) För att sätta upp en rover-mottagaren för en mätning i realtid med hjälp av en R8 eller 5800-GPS- mottagare: 1. Montera R8/5800-mottagaren på en avvägningsstång. R8/5800:n drivs av ström från ett internbatteri. 2. Anslut stavantennen till R8/5800-mottagaren. 3. Anslut Trimble Li-jonbatterierna till ACU-hållaren. 4. Anslut ACU-hållaren till avvägningsstången. Vägledning för Att komma igång Trimble Survey Controller 39

40 4 GPS-mätning 5. Anslut ACU:en till hållaren. För ytterligare information se sida Sätt på mottagaren. 7. Sätt på ACU:n och sätt på Trimble Survey Controller 8. Anslut till 5800-mottagare med hjälp av Bluetooth trådlös kommunikationer: a. Från huvudmenyn, välj Konfiguration / Kontrollenhet / Bluetooth. b. Slå lätt på Konfig. och se till att kryssrutan Aktivera Bluetooth väljs. c. Slå på s.använd inte Stopp - vänta på att avsökningen avslutats. Trimble SurveyController söker efter andra Bluefoot-enheter inom intervallet. Utför inte en avsökning på fler än en kontrollenhet per gång. En Bluetooth-enhet kan inte svara om den utför en avsökning. En Trimble R8 eller 5800 GPS-mottagare svarar inte mot en avsökning om den redan är ansluten genom Bluetooth. d. När avsökningen är avslutad, markera Bluetoothenheten som du skall ansluta till. Slå på -->skärmtangenten för att göra enheten till en säker enhet. e. Vid anslutning av en kontrollenhet till en Trimble 8 eller 5800 GPS-mottagare, behöver Du inte verifiera enheten. Slå på Z när verifikationsmeddelandet visas. f. Slå på W för att återgå till programvaran Trimble Survey Controller. g. I Mottagar-fältet, välj den säkra Bluetooth-enhet som Du skall ansluta till. Slå sedan på. Trimble Survey Controller ansluter dig automatiskt till Trimble R8 eller 5800 GPS-mottgaren inom några sekunder. 40 Vägledning för Att komma igång Trimble Survey Controller

41 GPS-mätning 4 Om inte du ändrar menyoptionen for Mottagare till Ingen, behöver Du inte använda avsöknings-funktionen igen. Kontrollenheten ansluts automatiskt till mottagaren när Du sätter på båda enheter Att starta en Rover-mätning Notering Starta basmottagaren innan Du påbörjar en rovermätning. För att påbörja en mätning: 1. Se till att det önskade jobbet har öppnats. Namnet på det aktuella jobbet visas på huvudmenyns titelrad. 2. Från huvudmenyn, Mätning, välj sedan en mätprofil från listan. 3. För att starta rover-mottagaren för en mätning i realtid, välj Starta mätning. En Mätnings- meny visas med poster specifika för den valda mätprofilen, innefattande även Starta basmottagaren och Starta mätning. Första gången Du använder denna mätprofil, uppmanas Du av Stil-wizard att ange den utrustning Du använder. 4. Om så behövs, initiera mätningen. För en RTK-mätning, initiera innan centimeterhorisonteringsmätning påbörjas. Om Du använder OTF-alternativet, startar mätningen automatiskt att initieras med hjälp av OTF-initieringsmetoden. När mätningen väl initierats, kan du utföra en installationskalibrering, en utsättning, eller mäta punkter. Vägledning för Att komma igång Trimble Survey Controller 41
