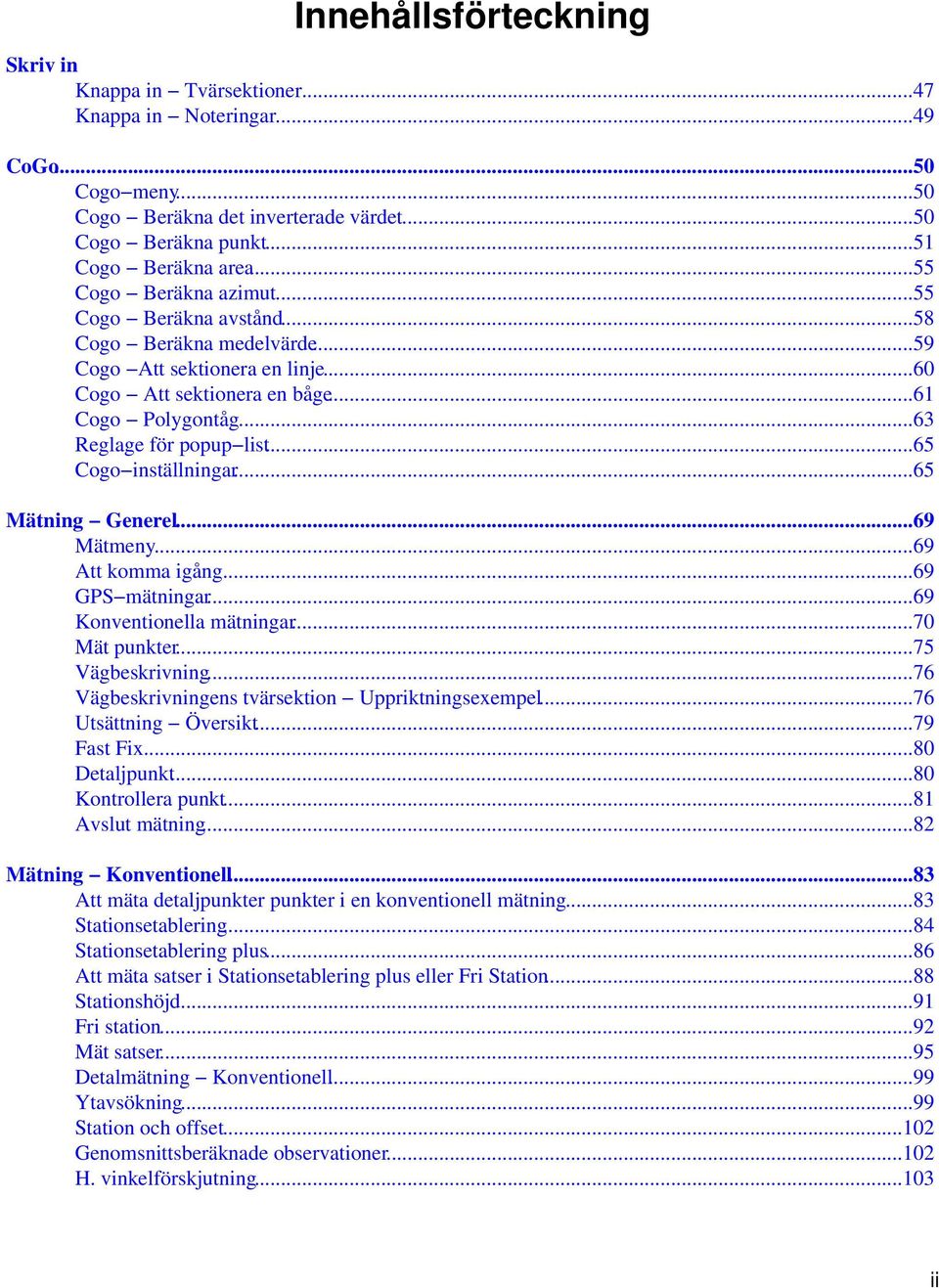

3 Innehållsförteckning Skriv in Knappa in Tvärsektioner...47 Knappa in Noteringar...49 CoGo...50 Cogo meny...50 Cogo Beräkna det inverterade värdet...50 Cogo Beräkna punkt...51 Cogo Beräkna area...55 Cogo Beräkna azimut...55 Cogo Beräkna avstånd...58 Cogo Beräkna medelvärde...59 Cogo Att sektionera en linje...60 Cogo Att sektionera en båge...61 Cogo Polygontåg...63 Reglage för popup list...65 Cogo inställningar...65 Mätning Generel...69 Mätmeny...69 Att komma igång...69 GPS mätningar...69 Konventionella mätningar...70 Mät punkter...75 Vägbeskrivning...76 Vägbeskrivningens tvärsektion Uppriktningsexempel...76 Utsättning Översikt...79 Fast Fix...80 Detaljpunkt...80 Kontrollera punkt...81 Avslut mätning...82 Mätning Konventionell...83 Att mäta detaljpunkter punkter i en konventionell mätning...83 Stationsetablering...84 Stationsetablering plus...86 Att mäta satser i Stationsetablering plus eller Fri Station...88 Stationshöjd...91 Fri station...92 Mät satser...95 Detalmätning Konventionell...99 Ytavsökning...99 Station och offset Genomsnittsberäknade observationer H. vinkelförskjutning ii

4 Innehållsförteckning Mätning Konventionell Enkel avståndsförkjutning Dubbelprismaoffset Cirkulärt objekt R.O.E. (Höjd på fjärrobjekt) Konventionellt instrument korrektioner Prismadetaljer Prismakonstant Att mäta en punkt i två cirkellägen GDM CU program Avancerad Geodetisk Support Mätning Kalibrering Kalibrering Arbetsplatskalibrering Kalibrering manuell Kalibrering Automatisk Mätning GPS Att starta basmottagaren Basoptioner Att sätta upp utrustningen för en Trimble R8 eller GPS 5800 mätning Rover optioner Att mäta antennhöjder Antenn.ini fil RTK initieringsmetoder RTK mätning Att arbeta med flera basstationer på en radiofrekvens Att starta en mätning i realtid med en uppringningsbar GSM anslutning Att återuppringa basstationen Att påbörja en WA (wide area) RTK mätning RTK och ifyllningsmätning RTK och dataregistrering FastStatic mätning PPK mätning PP initieringstider RT differentiell mätning WAAS (Wide Area Augmentation System) och EGNOS (European Global Navigation Overlay Service) Snabbpunkt Kontinuerlig detaljpunkt FastStatic punkt Observerad passpunkt iii

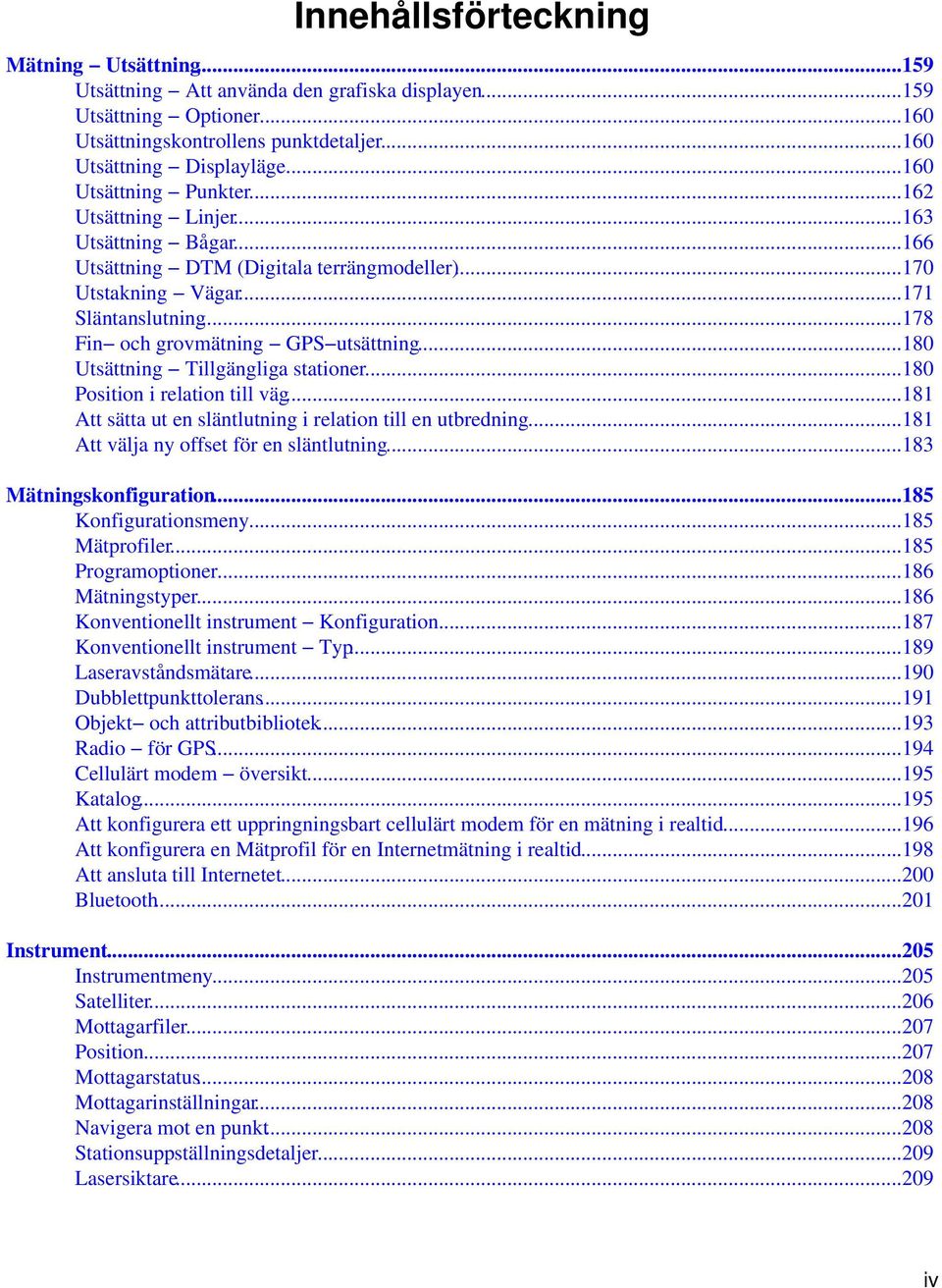

5 Innehållsförteckning Mätning Utsättning Utsättning Att använda den grafiska displayen Utsättning Optioner Utsättningskontrollens punktdetaljer Utsättning Displayläge Utsättning Punkter Utsättning Linjer Utsättning Bågar Utsättning DTM (Digitala terrängmodeller) Utstakning Vägar Släntanslutning Fin och grovmätning GPS utsättning Utsättning Tillgängliga stationer Position i relation till väg Att sätta ut en släntlutning i relation till en utbredning Att välja ny offset för en släntlutning Mätningskonfiguration Konfigurationsmeny Mätprofiler Programoptioner Mätningstyper Konventionellt instrument Konfiguration Konventionellt instrument Typ Laseravståndsmätare Dubblettpunkttolerans Objekt och attributbibliotek Radio för GPS Cellulärt modem översikt Katalog Att konfigurera ett uppringningsbart cellulärt modem för en mätning i realtid Att konfigurera en Mätprofil för en Internetmätning i realtid Att ansluta till Internetet Bluetooth Instrument Instrumentmeny Satelliter Mottagarfiler Position Mottagarstatus Mottagarinställningar Navigera mot en punkt Stationsuppställningsdetaljer Lasersiktare iv

6 Innehållsförteckning Instrument Elektronisk libell Direktreflex Instrumentreglage Tracklight Autolock Instrumentinställningar Radioinställningar Instrumentkalibrering Survey Controller Basic Trimblefunktioner Joystick Koordinatsystem Koordinatsystem Endast skalfaktor Projektion Markkoordinatsystem Projekthöjd Ingen Projektion / Inget Datum Horisontell kalibrering Vertikal kalibrering Koordinatsystem Alternativ skärmangenten Koordinatvyinställningar Projektionsplan Förskjutningsnät Dataöverföring Dataöverföring Databasens sökregler Sökregler för databasen Ordlista Ordlista v

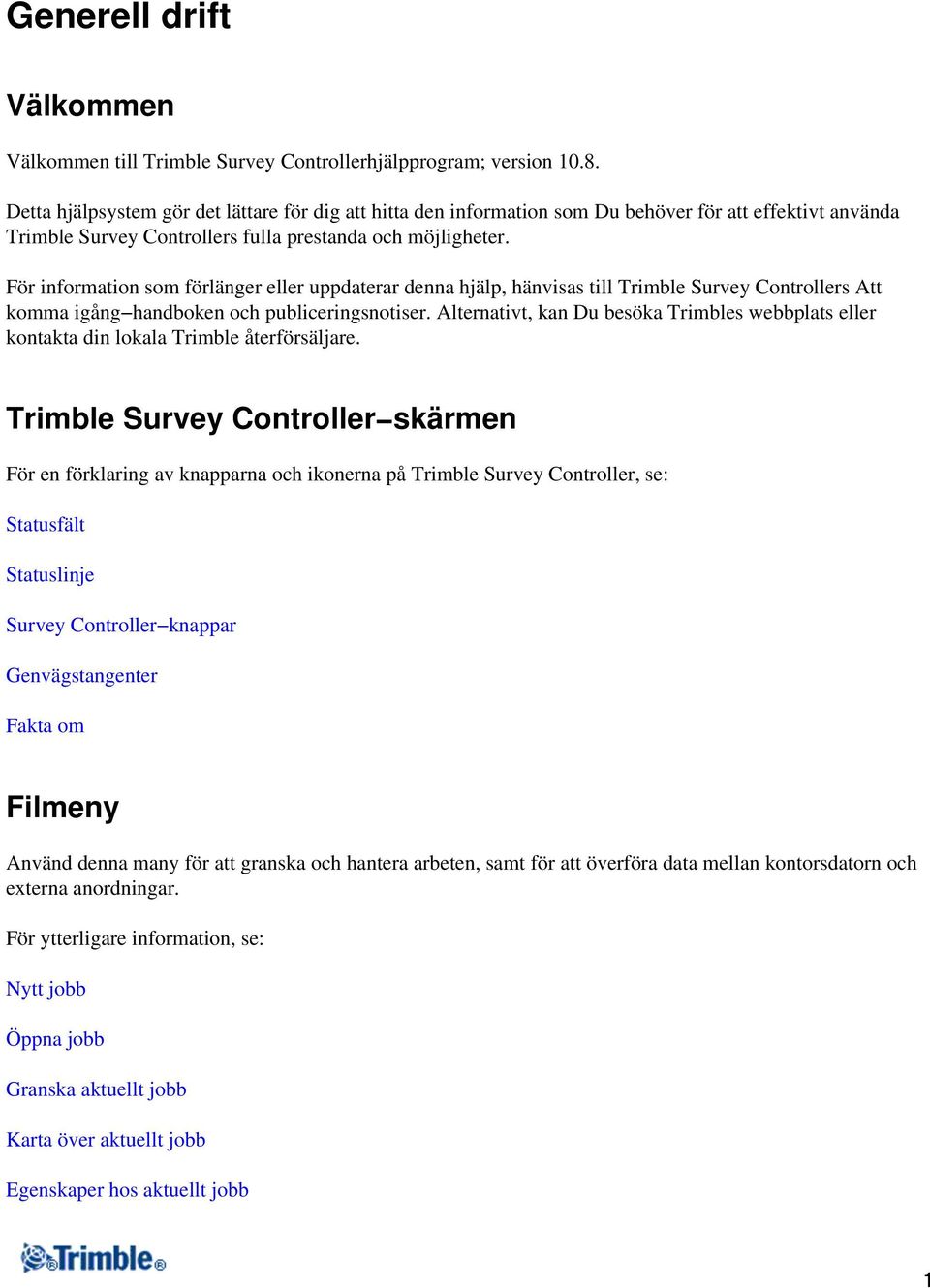

7 Generell drift Välkommen Välkommen till Trimble Survey Controllerhjälpprogram; version Detta hjälpsystem gör det lättare för dig att hitta den information som Du behöver för att effektivt använda Trimble Survey Controllers fulla prestanda och möjligheter. För information som förlänger eller uppdaterar denna hjälp, hänvisas till Trimble Survey Controllers Att komma igång handboken och publiceringsnotiser. Alternativt, kan Du besöka Trimbles webbplats eller kontakta din lokala Trimble återförsäljare. Trimble Survey Controller skärmen För en förklaring av knapparna och ikonerna på Trimble Survey Controller, se: Statusfält Statuslinje Survey Controller knappar Genvägstangenter Fakta om Filmeny Använd denna many för att granska och hantera arbeten, samt för att överföra data mellan kontorsdatorn och externa anordningar. För ytterligare information, se: Nytt jobb Öppna jobb Granska aktuellt jobb Karta över aktuellt jobb Egenskaper hos aktuellt jobb 1

8 Kopiera mellan jobb Importera/Exportera Windows Utforskare Statusfält Statusfältet finns överst på höger sidan av Trimble Survey Controller skärmen. Utrustningen som är ansluten till kontrollenheten avgör de ikoner som visas. Slå lätt mot en ikon för att visa ytterligare information om den utrustningen. Följande tabell beskriver statusfältets ikoner. Ikon or Vad den visar Controller är ansluten till och utnyttjar ström från en extern spänningskälla. Controller är ansluten till ett externt nätströmsaggregat och laddar internbatteriet. Effektnivån ligger vid 100% eller 50%.Om denna ikon finns överst på högersidan, hänvisar det till kontrollenhetens internbatteri. Om det finns nedanför internbatteriet, hänvisar det till en extern anordnings effektnivå. En 5800 mottagare används. En Trimble R7 mottagare används. En Trimble R8 mottagare används. En GPS 5700 mottagare används. En GPS 4800 mottagare används. En GPS 4700 mottagare används. En GPS 4800 mottagare används. Antennhöjden visas till höger om ikonen. En extern antenn används. Antennhöjden visas till höger om ikonen. Ett konventionellt instrument används. Om stationsuppställningen är färdig, visas instrumenthöjden till höger om ikonen. Ett konventionellt instrument används för att mäta en punkt. Ett konventionellt instrument erhåller en EDM signal tillbaka från prismat. Ett konventionellt instrument är låst på prismat. Ett konventionellt instrument är låst på och mäter mot prismat. Ett konventionellt instrument i Snabbstandardläge (FSTD) beräknar vinkelmedelvärdet under en snabb standard mätning. 2

9 Ett konventionellt instrument i standardläge (STD) beräknar vinkelmedelvärdet under en standard avståndsmätning.. Ett konventionellt instrument i Tracking läge (TRK) mäter kontinuerligt avstånd och uppdateringar i statuslänken. (TRK används normalt vid utstakning och kontinuerlig detaljmätning.) Lasersiktaren är påslagen (endast DR läge). Höjden på ett konventionellt prisma visas till höger om ikonen. "1" indikerar att prisma 1 används. Prismat har låsts av det fjärrstyrda instrumentet. Prismakonstanten ( i millimeter) och prismahöjden visas till höger om ikonen. "1" indikerar att prisma 1 används. Prismaikonen ändras till en DR ikon för att visa att instrumentet finns i DR läge. Prismaikonen roterar för att visa att Autolock har aktiverats på det konventionella instrumentet men att denna för tillfället inte är låst på ett prisma. En statisk punkt mäts. Radiosignaler tas emot. Signaler från cellulärt modem tas emot. När det cellulära modemet lägger på, visas ikonen genomstruken med ett kryss. WAAS/EGNOS signaler tas emot. Kontinuerliga punkter mäts. Om ingen mätning körs, visas antalet satelliter som följs till höger om ikonen. Om en mätning körs, visas antalet satelliter i lösningen till höger om ikonen. Statuslinje Statuslinjen visas underst på skärmen. Den visar ett meddelande när en händelse eller handling sker, och när programvaran för Trimble Survey Controller inte kan starta eller fortsätta med aktuell funktion. När kontrollenheten är ansluten till en mottagare, visar statuslinjen det aktuella mätningsläget. Följande tabell förklarar dessa lägen. Mätnings läge Ingen mätning RTK:Fast RTK:Flytlösning RTK:Kontroll RTK:Auto RTK:WAAS Förklaring Mottagaren är ansluten men en mätning har inte påbörjats. Den aktuella RTK mätningen har initierats, och lösningstypen är L1 fast centimeternivå. Den aktuella RTK mätningen har inte initierats, och lösningstypen är L1 flytlösning. Den aktuella RTK mätningen verifierar initieringen. Radiolänken är bruten i den aktuella RTK mätningen, och lösningen är ett autonomt läge. 3

10 FastStatic PPK:Fast PPK:Flytlösning PP differentiell RT differential Ifyllnad:Fast Ifyllnad:Flytlösning Ifyllnad WAAS Radiolänken är bruten i den aktuella RTK mätningen, och lösningen är ett WAAS/EGNOS läge. Aktuell mätningstyp är FastStatic. Den aktuella efterbehandlade kinematiska mätningen har initierats och, när den efterbehandlats, bör ge en L1 fast eller en jonfri (på centimeter nivå) lösning. Den aktuella efterbehandlade kinematiska mätningen har initierats och, när den efterbehandlats, bör ge en L1 flytlösning. Den aktuella mätningstypen är efterbehandlad differential. Den aktuella mätningstypen är realtids.differentiell Den aktuella kinematiska ifyllnadsmätningen har initierats och, när den efterbehandlats, bör ge en L1 fast eller en jonfri (på centimeter nivå) lösning. Den aktuella kinematiska ifyllnadsmätningen har inte initierats och, när den efterbehandlats, bör ge en L1 lösning. Den aktuella mätningstypen är differentiell, och Du utför en ifyllnadssession. Den aktuella mätningstypen är differentiell och använder signaler från WAAS/EGNOS satelliter. Effektivvärdesindikatorn (RMS) visas när Du finns i Finlmätning i en kinematisk mätning i realtid. Den visar RMS:n för det aktuella läget, uttryckt i millicyklar. ACU funktionstangenter Följande tabell beskriver de Trimble Survey Controller funktioner som associeras med ACU ikonerna. På detta instrument eller denna mottagare... Konventionell eller GPS tryck lätt på... för att... komma åt Trimble Survey Controller huvudmenyn komma åt Trimble funktionsskärmen Konventionell (med Autolock) sätta på Autolock och påbörja en sökning sätta på eller stänga av Autolock utföra en mätning Konventionell (med servon) vrida instrumentet horisontellt till det aktuella punktnamnet eller utstakningsläget. vrida instrumentet vertikalt till det aktuella punktnamnet eller utstakningsläget vrida instrumentet horisontellt och vertikalt till det aktuella punktnamnet eller 4

11 utstakningsläget byta cirkelläge utföra en mätning aktivera den första skärmtangenten (F1) aktivera den andra skärmtangenten (F2) Konventionell (3600) aktivera den tredje skärmtangenten (F3) aktivera den fjärde mjuktangenten (F4) utföra en mätning komma åt Positions dialogen komma åt Satelliter dialogen aktivera den första skärmtangenten (F1) GPS aktivera den andra skärmtangenten (F2) aktivera den tredje skärmtangenten (F3) aktivera den fjärde skärmtangenten (F4) aktivera Enter knappen Survey Controller knappar En lätt tryckning på Enter knappen på kontrollenheten är detsamma som en lätt tryckning på kontrollenhetens knappsats. Enter knappens funktioner beror på den aktuella skärmen. Till exempel, ändras Enter knappen till Mät knappen när Du finns i Mäta punkter skärmen. Slå lätt mot kartan för att visa en bakgrunds karta över aktuellt jobb. Slå lätt mot Favoriter för att komma åt en lista med vanligt använda skärmar. Se Favorit menyn nedan. Slå lätt mot denna knapp för att koppla mellan aktiva fönstren (skärmar). 5

12 Notering Mjuktangenten med uppilen visas om det finns fler än fyra skärmtangenter som associeras med en skärm. Slå lätt mot pilen, eller tryck på Skift tangenten för att se de andra skärmtangenterna. Tips För att markera ett fält utan att välja det, slå på det och håll det under en kort tid med pekstiftet. Favoriternas meny Favoritmenyn ger snabb åtkomst till de vanligt använda skärmarna. Kom åt en skärm från Favoritlistan, eller använd Omkopplarknappen för att komma åt tidigare granskade skärmar. För att komma åt skärmen från Favoritslistan, Slå lätt mot Favoritknappen och välj den skärm du vill ha. För att lägga till en skärm till Favoritlistan, granska den och välj Favoriter / Lägg till favoriter. För att ta bort en skärm, granska den och välj Favoriter / Ta bort från favoriter. Skärmtangenter Skärmtangenter visas på nedersta raden på Trimble Survey Controller skärmen som synliga knappar på skärmen. Dessa relaterar till bestämda skärmar och ändras när skärmarna byts. Inmatning av kvadrantbäringar Exempel 1. Se till att systemenheterna är kvadrantbäringar. För ytterligare information, se Systemenheter 2. Mata in bäringen i ett Bärings fält. 3. Välj NO, NV, SO, eller SV från "popup" fönstret. Kvadrantbäringen infogas i fältet. För att mata in kvadrantbäringen N25 30' 30"O i ett bärningsfält: Knappa in 25,3030. Välj NO från "popup" listan. Kalkylator För att utföra en beräkning från inom ett dialogfält: 1. Välj räknaren från popup menyn. 2. Mata in siffrorna och funktionerna. 3. Slå = för att beräkna resultatet. 4. Slå på Acceptera för att återföra resultatet till fältet. 6

13 För att när som helst använda räknaren, välj Cogo / Räknare från Trimble Survey Controllers huvudmeny. Slå på (Optioner) för att ställa in vinkelmetoden, räknarens läge, RPN (Omvänd prefixnotation) eller Standard), samt visning av decimalplacering. Räknarens funktioner visas nedan. Räknarsymbol Funktion Addera Subtrahera Multiplicera Dividera Byt tecken på talet som matas in Likar med Pi Mata in Visa alla värden på bunten. Baksteg Optioner Y upphöjt till X Kvadrat Kvadratfot 10 upphöjt till X Mata in exponent eller byt exponenttecken Reciprok Ersätt X med Y Sinus Arcussinus Cosinus Arcuscosinus Tangent Arcustangent Log bas 10 Byt SKIFT status 7

14 Öppna parentes Stäng parentes Rensa allt Rensa post Minnesfunktioner Polär till rektangulär koordinatkonvertering Rektangulär till plär koordinatkonvertering Rotera bunt nedåt Rotera bunt uppåt Infoga grad, minut eller sekundavskiljare Subtrahera vinklar av formen GG.MMSSsss Addera vinklar av formen GG.MMSSsss Konvertera från GG MM'SS.sss eller GG.MMSSsss till vinkelenheter Konvertera från nuvarande vinkelenheter till GG MM'SS.sss Tid/Datum För att ställa in tid och datum på en Trimblekontrollenhet: 1. Gör ett av följande: Dubbelsl lätt mot klockan till höger om aktivitetsfältet. Från Startmenyn, välj Inställningar / Kontrollpanel / Datum/Tid. 2. För att ändra datum och tid efter behov. Tryck på Enter tangenten för att acceptera de nya inställningarna eller ESC för att avbryta. För att konfigurera tidsmarkeringsintervallet och GPS tidsdisplayinställningen: 1. Från huvudmenyn, välj Konfigurering / Kontrollenhet /Tid/Datum. 2. Mata in ett värde i tidsmarkeringsfältet. 3. I tidsdisplayfältet, välj det önskade tidsdisplayformatet. Ljudhändelser Ljudhändelser är förinspelade meddelanden som talar om för dig att en händelse eller handling har uppstått. De stämmer överens med statuslinjemeddelanden, samt vanliga fel och varningsmeddelanden. Ljudhändelser lagras som.wav filer. Du kan skräddarsy dina egna ljudhändelser genom att ersätta eller radera de befintliga.wav filer som finns i Programfiler\Survey Controller\Språk\Svenska\ mapp. 8

15 Tips Använd inspelningsapplikationen som levereras i kontrollenheten för att spela in dina egna ljudhändelser. Alternativt, överför.wav filer från kontorsdatorn till den kontrollenhet som använder Data Transfer. För att stänga av/sätta på alla ljduhändelser: 1. Från huvudmenyn, välj Konfigurering / Kontrollenhet / Ljudhändelser. 2. Välj kryssrutan för Spela ljudhändelser för att sätta på ljudhändelser, eller rensa den för att stänga av dessa. Språk För att byta språket på programvaran för Trimble Survey Controller: 1. Använd Trimble Data Transfer hjälpprogrammet för att överföra en språkfil till kontrollenheten. 2. Från huvudmenyn på Trimble Survey Controller programmet, välj Konfigurering / Controller / Språk. 3. Från listan, välj det önskade språket. 4. Starta om programvaran för Trimble Survey Controller. Windows Utförskare Använd Microsoft Windows CE Utforskare för att granska och hantera filer som lagrats in kontrollenheten. För att göra detta, Välj Filer / Windows / Windows Utforskare från Trimble Survey Controllers huvudmeny. För ytterligare information, hänvisas till Windows CE hjälpen som finns på kontrollenheten. Att radera filer Varning Filer som raderas i Windows CE Utforskare kan inte återhämtas. Använd Filer / Öppna jobb för att kopiera och radera jobbfiler. Om Du raderar jobbfiler, raderas associerade GPS filer automatiskt. Batteriindikatorer Kvarvarande batteriström visas som en batterisymbol till höger överst i statusfältet. Symbolen längst upp representerar hur mycket ström som finns kvar i batteriet i Trimblekontrollenheten. Symbolen under den översta batterisymbolen representerar kvarvarande ström i ett externt strömförsörjningsaggregat, t.ex. från en GPS mottagare eller konventionellt instrument. (Denna symbol visas endast när ett externt strömförsörjningsaggregat är anslutet.) Nivån på skuggningen i symbolen reduceras alltefter strömmen avtar. 9

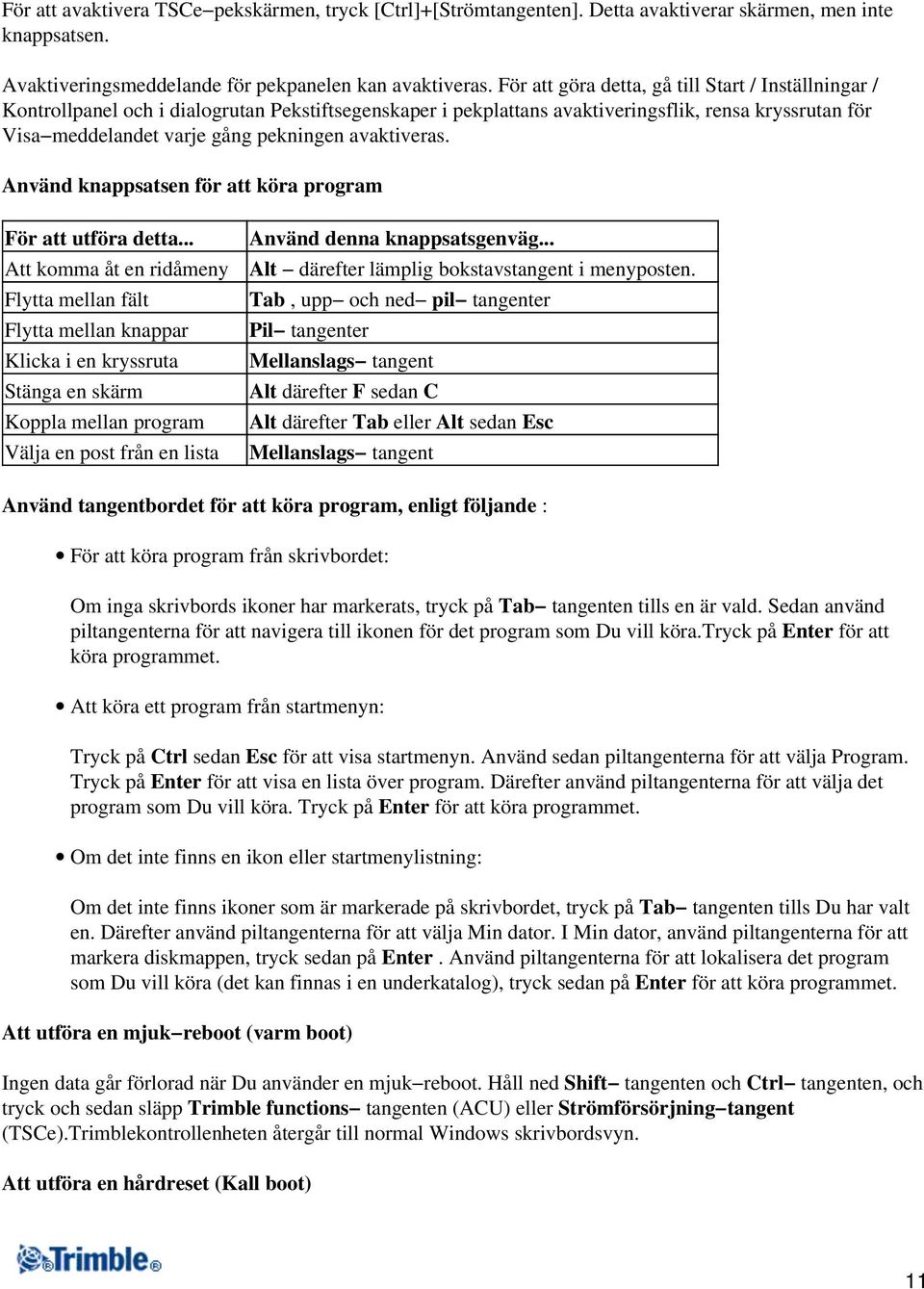

16 Trimble Controller Generell drift Använd länkarna nedan för att ta reda på hur man hantera en ACU eller TSCe kontrollenhet: Att göra displayen ljusare eller mörkare (endast monokrom TSCe) Att kalibrera pekskärmen Att deaktivera pekskärmen Att använda tangenbordet för att köra program Att utföra en mjuk omstart (Varm boot) Att utföra en hård omstart (Kall boot) Att sätta på kontrollenheten eller instrumentet Att ändra på högtalarvolymen Att bli av med "minnet slut" fel Dessutom finns det flera kontrollenhetsfunktioner som Du kan komma åt via tangentbordet. Att göra displayen ljusare eller mörkare (endast monokrom TSCe) För att justera displayens konstrast, håll ned Alt tangenten och tryck upprepade gånger eller håll ned: decimaltangenten "."för att göra displayen ljusare kommatangenten "," knappa för att göra den mörkare. Att kalibrera pekskärmen Öppna kontrollpanelen ( Ctrl, Esc, S, C ) och följ sedan uppmaningarna genom att trycka på prismat under det att det flyttas från mitten på skärmen till varje hörn. Om kalibreringen lyckas, uppmanas Du att trycka på Enter för att acceptera de nya inställningarna. Om kalibreringen misslyckas, återgår prismat till skärmens mitt och processen måste göras om. Om Du får problem med att kalibrera skärmen med ditt finger, försök att använda en penna, blyertspenna eller stiftnål. Att deaktivera pekskärmen För att avaktivera ACU pekskärmen, tryck på [Ctrl]+(Trimble tangent). Detta deaktiverar skärmen, men inte knappsatsen. Pekskärmen förblir avaktiverad tills du trycker på nytt på [Ctrl]+(Trimble tangent). därefter [1], [1], [1], [1] för att deaktivera den. För att deaktivera TSCe skärmen, tryck på [Ctrl]+[S]. 10

17 För att avaktivera TSCe pekskärmen, tryck [Ctrl]+[Strömtangenten]. Detta avaktiverar skärmen, men inte knappsatsen. Avaktiveringsmeddelande för pekpanelen kan avaktiveras. För att göra detta, gå till Start / Inställningar / Kontrollpanel och i dialogrutan Pekstiftsegenskaper i pekplattans avaktiveringsflik, rensa kryssrutan för Visa meddelandet varje gång pekningen avaktiveras. Använd knappsatsen för att köra program För att utföra detta... Att komma åt en ridåmeny Flytta mellan fält Flytta mellan knappar Klicka i en kryssruta Stänga en skärm Koppla mellan program Välja en post från en lista Använd denna knappsatsgenväg... Alt därefter lämplig bokstavstangent i menyposten. Tab, upp och ned pil tangenter Pil tangenter Mellanslags tangent Alt därefter F sedan C Alt därefter Tab eller Alt sedan Esc Mellanslags tangent Använd tangentbordet för att köra program, enligt följande : För att köra program från skrivbordet: Om inga skrivbords ikoner har markerats, tryck på Tab tangenten tills en är vald. Sedan använd piltangenterna för att navigera till ikonen för det program som Du vill köra.tryck på Enter för att köra programmet. Att köra ett program från startmenyn: Tryck på Ctrl sedan Esc för att visa startmenyn. Använd sedan piltangenterna för att välja Program. Tryck på Enter för att visa en lista över program. Därefter använd piltangenterna för att välja det program som Du vill köra. Tryck på Enter för att köra programmet. Om det inte finns en ikon eller startmenylistning: Om det inte finns ikoner som är markerade på skrivbordet, tryck på Tab tangenten tills Du har valt en. Därefter använd piltangenterna för att välja Min dator. I Min dator, använd piltangenterna för att markera diskmappen, tryck sedan på Enter. Använd piltangenterna för att lokalisera det program som Du vill köra (det kan finnas i en underkatalog), tryck sedan på Enter för att köra programmet. Att utföra en mjuk reboot (varm boot) Ingen data går förlorad när Du använder en mjuk reboot. Håll ned Shift tangenten och Ctrl tangenten, och tryck och sedan släpp Trimble functions tangenten (ACU) eller Strömförsörjning tangent (TSCe).Trimblekontrollenheten återgår till normal Windows skrivbordsvyn. Att utföra en hårdreset (Kall boot) 11

18 Du förlorar ingen data som lagas till "Disk" när en hård återställning utförs. Dock rensas innehållet i RAM minnet, inkluderande skrivbordsgenvägar Du kan ha skapat. För att utföra en hårdreset, håll ned Ström knappen. Efter ca 5 minuter, visas ett nedräkningsur, vilket indikerar att kontrollenheten kommer att återställas. Fortsätt att hålla ned Strömförsörjnings knappen i ytterligare fem sekunder och släpp sedan upp den. Under en kort tid visar Kontrollenheten visar bootskärmen för att sedan återgå till normalvisningen för Microsoft Windows skrivbord. Att sätta på kontrollenheten eller instrumentet Om kontrollenheten är påslagen innan Du ansluter den till ett instrument: stäng av kontrollenheten, anslut den till instrumentet, och slå sedan på kontrollenheten igen för att sätta på instrumentet. anslut kontrollenheten till instrumentet, och tryck sedan på knappen på instrumentets baksida för att sätta på instrumentet. Att ändra högtalarvolymen Öppna Windows CE kontrollpanelen ( Ctrl, Esc, S, C ). Välj sedan volym och ljudikonen. Använd glidstaven på dialogens vänstra sida för att öka eller minska volymen. Du kan även använda denna dialog för att sätta på eller stänga av enskilda ljud, via lätta slag på skärmen. Bli av med "minnet slut" felen Öppna kontrollpanelen ( Ctrl, Esc, S, C )och välj sedan systemikonen. I systemegenskapersdialog, välj minnesfliken, flytta skjutstaven till vänster för att öka mängden på RAM minnet som allokerats för att köra program. Om problemen kvarstår, stäng ned alla program förutom det som Du försöker köra. Om problemet fortfarande kvarstår, kontakta din lokala återförsäljare för ytterligare hjälp. Registrering Kom ihåg att registrera din programvaran för Trimble Survey Controller genom att välja Registrera program tillvalet på CD:n. Registrering ger tillgång till: Nyheter om programuppdateringar och speciella erbjudanden Ny produktinformation Registrering ger Trimble information som används för att utveckla och förbättra kundsupport. 12

19 Varumärken (c) Copyright , Trimble Navigation Limited. Med ensam rätt. Trimble och Glob &Triangelsymbolen Autolock, Geodimeter, GPS Total Station, och Tracklight är varumärken som tillhör Trimble Navigation Limited, registrerade hos United States Patent and Trademark Office. FastStatic, RoadLink, Trimble Geomatics Office, Trimble Survey Controller, TSCe, och Zephyr är varumärken som tillhör Trimble Navigation Limited. Bluetooth varumärken ägs av Bluetooth SIG, Inc. USA och är utlicenserade till Trimble Navigation Limited. Alla andra varumärken tillhör sina respektive ägare. Programvaran för Trimble Survey Controller täcks av följande US patent: , , , , , och andra sökta patent. Fakta om För att få tillgång till Fakta om dialogen, slå lätt mot Trimble ikonen längst upp till vänster. Dialogen visar information om program, upphovsrätt, och patent, samt versions och serienummer för programvaran för Trimble Survey Controller. Felhantering Meddelandet Hårdvarufel 1 visas när du slår [Scan] i [Bluetooth Device Properties] applet. Rensa och gör sedan ett nytt val i kryssrutan [Enable Bluetooth]. Bluetooth kontrollenhet hittar inte alltid all Bluetooth enheter inom det angivna räckvidden. En Bluetooth avsökning kan inte alltid hitta andra Bluetooth enheter under avsökningen om det finns ytterligare en Bluetooth.enhet som avsöker samma yta. Om enheten du söker efter inte hittas under en avsökning, vänta en minut och påbörja sedan en ny avsökning. Bluetooth avsökningen hittar en [(noll)] enhet Ibland under en Bluetooth avsökning, hittas en Bluetooth enhet som ligger inom räckvidden, men nament på enheten saknas. I sadant fall rapporteras ett [(noll)] namn. Gör en ny avsökning för enheten tills det rätta namnet rapporteras. Svårigheter med driftsräckvidden på Bluetooth Bluetooth har en driftsräckvidd av 10 meters (~33 fot). Återkommande kommunikationsfel vid användning av Bluetooth Se till att din kropp inte blockera siktlinjen mellan de två enheter som kommunicera med Bluetooth. 13

20 [Scan] kan inte hitta Trimble 5800 mottagaren Om Bluetooth anslutningen mellan 5800 mottagaren och en ACU, eller en TSCe med BlueCap har störts, kan [Scan] eventuellt misslyckas att hitta mottagaren. Stäng av mottagaren för att sedan åter sätter på den. Utför en ny avsökning. Om [Scan] fortfarande inte kan hitta mottagaren, utför en varmboot på mottagaren. Utför ytterligare in avsökning. Konventionellt instrument som uppträder ojämnt Ställ in HL VL statusklass till Aldrig om instrumentets skärm blinkar ojämnt eller har problem att behålla kommunikation med programvaran för Trimble Survey Controller. Vissa instrument kan inte stödja en högstatus uppdateringsklass. Konventionellt instrument vill inte ansluta Välj alltid den rätta mätningstilen i programvaran för Trimble Survey Controller innan Du ansluter till ett konventionellet instrument. I annat fall kan det misslyckas med anslutningen. Om så sker, återställ det konventionella instrumentet genom att stänga av och sedan sätta på detta, för att sedan försöker med anslutningen på nytt. Ingen kommunikation mellan instrumentet och programvaran för Trimble Survey Controller Kontrollera kablarna, anslutningarna och omkopplarna. Kontrollera även strömförsörjningskällan till mottagaren eller konventionellt instrument. Notering Se till att Du har valt en passande mätningsstil. Inga koordinator i granskningläge Kontrollera koordinatvisningsinställning. Slå lätt mot Option mjuktangenten för att ändra på koordinatvisningen. För att se rutnätskoordinator i visningsläge, måste denna inställning vara i planläge. Dessutom, for att visa plankoordinator, måste en projektion och en datumtransformation definieras. I konventionella mätningar, kontrollera att instrumentet och/eller bakriktspunkten har koordinerats. I konventionella mätningar, visas en observation med nollkoordinator tills observationen till bakrikten har lagrats. Inga data registrerade i mottagaren Kontrollera Basen och Rover optioner in mätningsstilen. Är lagringsanordningen ställd till Mottagaren? Är antennen ansluten? Är nätströmmen ansluten? Inga plankoordinator Kontrollera att en projektion och en datumtransformation har definierats. Vidare, kontrollera att koordinatvisningsinställningen är satt till Plan. För att göra detta, välj Filer / Egenskaper hos aktuellt jobb / Enheter. Tar inte emot radio Kontrollera att alla radiokablar är anslutna till de rätta porterna och att radion är påslagen. Kontrollera att radion är rätt konfigurerad i mätprofilen. 14

21 Kontrollera att det inte finns några hindren (träd eller byggnader etc). Om sådana finns, flytta till en plats där radiosignalerna inte kommer att blockeras. Kontrollera att basradion är påslagen. Mottagaren kan inte sättas på. Kontrollera kablarna, anslutningarna, omkopplarna. Kontrollera även strömförsörjningskällan. RTK mätning fungerar inte Kontrollera att Du har valt en RTK mätprofil. Kontrollera att den är konfigurerad för RTK i Typfältet i båda Bas och Rover optionerna. Kontrollera att antennen är rätt konfigurerad i Antennens typfält i Bas och Rover optionerna. Kontrollera att radion fungerar och att den har konfigurerats rätt. RTK precisioner är för höga Är RTK läget fast? Om inte, inititiera mätningen. Om läget är Fast, stå kvar vid punkten en stund och vänta tills precisionerna minskar. Om Du finns i utsättningsläge, slå lätt mot Fin skärmtangenten för att komma in i finmätning. Satellit/er följs inte Kontrollera att det inte finns några hindren titta på azimuten och höjden på SV i GPS /Satellitskärmen. Kontrollera GPS antennanslutningarna. Kontrollera höjdens maskinställning. Kontrollera att satelliten inte är deaktiverad slå lätt mot Info mjuktangenten i Satellitskärmen. Finns det några antenner som sänder i närheten? Om så är fallet, ställ om GPS antennen. Kontrollenhetens tangentbordsfunktioner Kontrollenheten har flera extra tangentbordsfunktioner som Du kan komma åt via operativsystemet. Vissa av följande funktioner finns endast tillgängliga på ACU:n: Numeriskt and alfanumeriska lägen (endast ACU) Inmatningspanel Transkriberare Tangentbordsegenskaper (Upprepa, Trögtangenter, Tangentförhandsgranskning (endast ACU), Bakljus) Numeriskt and alfanumeriska lägen (endast ACU) Tryck på alfa tangenten ( ) för att växla mellan numeriskt och alfanumeriska lägen. Längst upp på ACU skärmen visar 123 (numeriskt) eller ab (alfanumeriskt) läge. Inmatningspanel Dubbelslå på aktivitetsfältsikonen ( ) för att öppna. Inmatningspanel liknar och fungerar som ett PC tangentbord. Använd det som ett alternativ till kontrollenhetens tangentbord för att mata in tecken. Dubbelslå på ikonen igen för att stänga. 15

22 TSCe genväg: Tryck och håll ned Skift + Alt och tryck sedan på Strömknappen för att öppna och stänga. ACU genväg: Tryck och håll ned Skift + Alt och tryck sedan på Trimble funktioner för att öppna och stänga. Transkriberare Transkriberaren känner gien tecken som Du skriver på kontrollenhetens skärm med hjälp av peknålet. För att aktivera transkriberaren, slå på Start / Program / Tillbehör/ Transkriberare. Transkiberarikonen i aktivitetsfältet visas med ett grått bakgrund. För att avsluta användningen av Transkriberaren, slå två gånger på aktivitetsfältet. Ikonen visas utan bakgrund. Slå på ikonen för att åter börja använda funktionen. TFör att deaktivera Transkriberaren, dubbelslå på ikonen. I menyn som visas, slå på Stäng Transkriberare. Notering När Transkriberaren är aktiverad, måste Du slå på och kortvarigt hålla ned skärmknappar eller ikoner för att aktivera dessa. Det finns en mindre fördröjning medan Transkriberaren fastställer om Du skriver med peknålet. Skrivvinkeln För att ändra på skrivvinkeln slå på pilen på aktivitetsfältet. Slå på pilen en eller flera gånger för att växla till den önskade vinkeln. Därefter kan Du hålla kontrollenheten vid den vinkeln när Du skriver. Noteering Eventuellt kan Transkriberaren inte känna igen din handstil om skrivvinkeln inte överensstämmer med den valda vinkeln. Du kan också mat in text via Transkriberarens tangentbord. Slå på ikonen på nytt för att avsluta användningen. för att börja använda den. Slå på Tangentbordsegenskaper Slå på Start / Inställningar / Kontrollpanel / Tangentbordsegenskaper för att ställa in följande: Upprepa Upprepa fördröjning ställer in tiden från när Du först trycker ned en tangent tills den tid då tecknet börja upprepas. Upprepningstakt ställer in hastigheten vid vilken upprepningen av tecknet sker. Trögtangenter Du kan använda denna funktion för att komma åt snabbtangentssekvensen utan att behöva hålla ned en modifieringstangent (Alt, Ctrl, or Shift ) medan Du håller snabbtangenten nedtryckt. Om trögtangents optionen är aktiverad, blir den tangenten "fast" tills Dy trycker den på nytt. Till exempel, använd trögtangenter på ACU:n för att kopiera text (Ctrl+C) och (Ctrl+V) för att klistra in text. Trögtangentsfunktion aktiverad: Tryck på Ctrl, och tryck därefter tre gånger på 8 (C). Tryck på Ctrl och sedan tre gånger på 2 (V). 16

23 Caps lock Trögtangentsfunktion deaktiverad: Tryck på och håll ned Ctrl meda Du trycker tre gånger på 8 (C). Tryck på och håll ned Ctrl medan Du trycker tre gånger på 2 (V). Enkel caps lock I trögtangentsdialogen, välj Aktivera kryssrutan för enkel caps lock. Sedan, flr att snabbt ställa in caps lock, tryck två gånger på Skift. Tryck på Skift ytterligare två gånger för att deaktivera cpas lock. Tangentförhandsgranskning (endast ACU) När ACU:n befinner sig i alfaläge, visar ett "popup" fönster det aktiva tecknet. Till exempel, om Du trycker fyra gånger på 8, visar tangentförhandsgranskningen a, b, c, 8 i följd. Notering: YDu behöver inte vänta på att det förahandsgranskade tecknet skall accepteras innan Du trycker på en annan tangent, t.ex. Enter eller ett annat tecken. ACU:n accepterar det tecken som för nuvarande finns i förhandsgranskningsfönstret när Du trycket på annan tangent. Denna funktion möjliggör en snabbare teckeninmatning. Bakljus Aktiverar eller deaktiverar tangentbordets bakljus. Som ett alternativ till redan nämnda metoder, gör ett av följande för att mata in text med versaler: För att mata in ett tecken i sänder, tryck och håll ned Skift (längst ner till höger på tangentbordet), samtidigt som Du slår på tecknet. För att mata in alla tecken med versaler, tryck och håll ned Skfit + Alt samt Trimble funktionstangenten för att öppna inmatningspanelen. Slå på Caps Lock på panelen. Tryck och håll ned Skift + Alt samt Trimble funktionstangenten för att stänga panelen. För att stänga av Caps Lock, öppna inmatningspanelen och slå sedan på Caps Lock. Stäng inmatningspanelen. För ytterligare information om dessa funktioner, hänvisas till Hjälpen. Slå på Start / Hjälp. 17

24 Jobboperationer Jobb Ett jobb kan innehålla flera olika mätningar. Välj ett jobb innan Du mäter några punkter eller utför några beräkningar. För att skapa ett nytt jobb: 1. Från huvudmenyn, välj Filer / Nytt jobb. 2. Mata in ett namn för det nya jobbet. 3. Slå lätt mot Koord. sys knappen och välj ett koordinatsystem för jobbet. Slå lätt mot Nästa. 4. Konfigurera de koordinatsystems inställningar som behövs för jobbet och slå lätt mot Lagra. 5. Slå lätt mot Enheter knappen för att ange enheterna och olika andra inställningar för jobbet. Slå lätt mot Acceptera. 6. Slå lätt mot Länkade filer knappen för att välja (en) länkad(e) fil(er) för jobbet. Slå lätt mot Acceptera. 7. Slå lätt mot Bakgrundsfiler knappen för att välja (en) bakgrundsfil(er) för jobbet. Slå lätt mot Acceptera. 8. Slå lätt mot Objektbiblioteks knappen för att associera ett objektsbibliotek med jobbet. Slå lätt mot Acceptera. 9. Slå lätt mot Cogoinställnings knappen för att sätta Cogoinställningarna för jobbet. Slå lätt mot Acceptera. 10. Valfritt, slå lätt mot Sida ned knappen för att kommer in i Referens, Beskrivning och Operatördetaljer, samt eventuella Noteringar. 11. Slå lätt mot Acceptera för att spara jobbet. För att öppna ett jobb: 1. Från huvudmenyn, välj Filer / Öppna jobb. 2. Markera jobbnamnet och slå lätt mot Välj. Jobbnamnet visas i huvudmenyns titelfält. Notering Du kan öppna ett Trimble Survey Control jobb från den programvaruversion som omedelbart föregår den senaste versionen. När Du öppnar det tidigare jobbet, frågar programvaran dig om du omvandla filen. Välj fortsätt. Du kana inte använda den omvandlade filen i tidigare versioner av Trimble Survey Controller. Att radera ett jobb: 1. Från huvudmenyn, välj Filer / Öppna jobb. Om det jobb som Du vill radera inte är markerat, använd piltangenterna för att markera det, eller slå lätt mot det med peknålen och håll den kvar. 18

25 Notering Om Du slår lätt med peknålet utan att hålla kvar detta, öppnas det markerade jobbet automatiskt. 2. Slå lätt mot Radera. 3. Slå lätt mot JA för att bekräfta raderingen, eller NEJ för att avbryta. För att kopiera ett jobb: 1. Från huvudmenyn, välj Filer / Öppna jobb. 2. Markera namnet på jobbet som skall kopieras och slå lätt mot Kopiera skärmtangenten. 3. Mata in ett namn för det nya jobbet i Namnge fältet och slå lätt mot Kopiera skärmtangenten. Hela jobbet kopieras. Tips Du kan också använda Windows Utforskare för att kopiera, byta namn på eller radera en fil. För att skapa ett nytt jobb med alla grundinställningarna (omfattande Koordinatsysteminställningar) från ett annat jobb: 1. Från huvudmenyn, välj Filer / Öppna jobb. 2. Välj och öppna det jobb som innehåller inställningarna som skall används som grundinställningarna för det nya jobbet. Notering För att använda inställningarna i det aktuella jobbet för ett nytt jobb, utelämna stegen 1 och 2. Nua jobb använder alltid inställningarna från det tidigare jobbet som grundinställningar. 3. Från huvudmenyn, välj Filer / Nytt jobb. 4. Mata in ett namn för det nya jobbet. 5. Slå på den passande knappen för att ändra jobbinställningarna efter behov. 6. Slå på Acceptera för att spara jobbet. Egenskaper hos det aktuella jobbet Använd denna meny för att konfigurera det aktuella jobbets inställningar. För ytterligare information, se: Koordinatsystem Enheter Länkade filer Bakgrundsfiler Objektbibliotek 19

26 Cogoinställningar Varje knapp visar de aktuella inställningarna. När Du skapar ett nytt jobb, används inställningarna från det tidigare jobbet som standardinställningar. Slå lätt mot en knapp för att ändra inställningarna. Slå lätt på Acceptera för att spara eventuella ändringar. Att granska det aktuella jobbet För att visa registreringarna som lagrats i jobbdatabasen: 1. Från huvudmenyn, välj Filer / Visa det aktuella jobbet. Skärmen visar detaljer om den första databasposten. 2. Använd piltangenterna, peknålet, eller skärmtangenterna för att navigera i databasen. Tips För att snabbt flytta fram till slutet av databasen, markera den första registreringen och tryck på uppilstangenten. Tips För att markera ett fält utan a välja detta, slå lätt mot och håll peknålet.kvar en kort stund. 3. För att se mer information om en post, slå lätt mot registrering. Vissa fält, t.ex. Kod och Antennhöjd, kan editeras. Notering Offsetpunkter som lagrats som koordinator uppdateras inte när Du byter antenn eller prismahöjdsregistreringen i databasen. Dessutom, påverkar inte byte av antennhöjden eventuella efterbehandlade punkter som kommer att behandlas med hjälp av Trimble Geomatics Office programmet. Verifiera antenn eller prismahöjdsinformationen när Du överför datan till kontorsdatorn. Gör samma sak om Du överför efterbehandlade punkter direkt från mottagaren till kontorsprogrammet. När Du ändrar på en antenn eller prismahöjdsregistrering i databasen, uppdateras inte Utsättningsdeltan, Cogo punkten, punkternas beräknade medelvärde, kalibreringar, fri stationer, och polygontåg automatiskt. Utsatta punkter bör iakttas på nytt, och Cogo punkter, punkternas beräknade medelvärde, kalibreringar, fri stationer, och polygontåg bör omberäknas. För att söka efter en bestämd post, slå lätt mot Sök skärmtangenten och välj en option. För detaljer om väginformation som lagrats i ett jobb, se Att granska en väg Tips För att granska funktioner från Karta över det aktuella jobbet skärmen, välj de(t) önskade objekt(et/en), slå lätt mot och håll kvar fingret på skärmen och välj Granska från genvägsmenyn. Att infoga noteringar För att lagra en notering i databasen: 1. Markera en registrering. 20

27 2. Slå lätt mot Infoga. Noteringsskärmen visas. Om den markerade registreringen är en observation, visas en undermeny med en Notering och antingen ett prisma eller en antenn när Du slår på Infoga. 3. Skriv in noteringen och slå lätt mot Lagra. Noteringen lagras direkt framför registreringen som markerades i steg 1. För att stänga Noteringsskärmen, slå lätt mot Esc. Alternativt, slå lätt mot Lagra då det inte finns någon text på skärmen. Att infoga mål /antennregistreringar Om Du markerar en antenn eller målhöjdregistrering och slår lätt på Infoga, kan Du välja att foga in en notering (se ovan), eller en antenn eller prismaregistrering. För att infoga en prisma /antennregistrering: 1. Markera registreringen. 2. Slå lätt mot Infoga. En popup ruta visas med Prisma 1 eller Prisma 2 (konventionell mätning) eller Antenn (GP mätning). 3. Mata in de nya detaljerna. 4. Den nya registreringen lagras direkt före den registrering som markerades i steg 1, och gäller för alla därefterföljande observationer som använder den uppdaterade registreringen. En tidsmarkering läggs också till den uppdaterade höjdregistreringen. Tips För att ändra prisma /antennhöjden av endast en observation, foga in en ny prisma /antennregistrering (med föregående höjd) före nästa observation som använder prisma /antennregistreringen. För att radera en punkt, linje, eller båge i Trimble Survey Controller databasen: 1. Från huvudmenyn, välj Filer / Granska det aktuella jobbet. 2. Markera punkten, linjen eller bågen som skall raderas och slå lätt mot Detaljer. 3. Slå lätt mot Radera mjuktangenten. För punkter, ändras sökklassningen till Raderad (normal), Raderad (kontroll), Raderad (utsatt), Raderad (bakrikt), eller Raderad (kontroll), beroende på den ursprungliga sökklassificeringen. 4. Slå lätt mot Tillbaka. Trimble Survey Controller registrerar en notering after den ursprungliga punkt, linje eller bågregistreringen, vilket visar tiden då den raderades. När Du radera en punkt, linje eller båge, ändras punktsymbolen. Till exempel, ersätts detaljpunkt symbol. symbolen med en När Du raderar en observation som har registrerats under en Stationsetablering plus, en Fri station, eller Mät satser operation, uppdateras inte registreringen av medelvärdet på vriden vinkel och stations eller satsförbättringar. Raderingen av en observation som inte använts för att beräkna ett medelvärde uppdaterar inte automatiskt 21

28 detta medelvärde. Använd COGO / Beräkna medelvärde för att beräkna medelvärdet på nytt. Tips För att radera funktioner från Kartan över det aktuella jobbet skärmen, välj de(t) önskade objekt(et/en), slå lätt mot och håll kvar fingret på skärmen och välj Radera från genvägsmenyn. Välj de objekt som Du vill radera och slå lätt på Enter skärmtangenten. Du kan inte radera punkter från en länkad fil. För att återställa en punkt, linje eller båge i databasen för programvaran för Trimble Survey Controller: 1. Från huvudmenyn, välj Filer / Granska det aktuella jobbet. 2. Markera den punkt, linje eller båge som skall återställas och slå lätt mot Tillbaka. 3. Slå lätt mot Ångra radera skärmtangenten. Raderade punkter En raderad punkt, linje eller båge används inte i beräkningar, men finns kvar i databasen. Raderingen av punkter, linjer eller bågar reducerar inte storleken på jobbfilen. Vid överföring av en fil som innehåller raderade punkter, överförs inte de raderade punkterna till kontorsprogrammet. Om Du överför en fil med hjälp av Trimble Data Transfer hjälpprogrammet, registreras dock de raderade punkterna i Data Collector /.dc) filen. De klassificeras som Raderade. Vissa punkter, t.ex. kontinuerliga offsetpunkter och vissa genomskärnings och offsetpunkter lagras som vektorer från en källpunkt. Om du raderar en källpunkt, har alla punkter som lagras som en vektor nollkoordinator när databasens punktregistrering granskas. Att lagra punkter Sättet på vilket en punkt registreras, bestämmer hur den lagras i programvaran för Trimble Survey Controller. Punkter lagras antingen som vektorer eller positioner. T.ex. lagras RTK punkter och konventionellt observerade punkter som vektorer, medan inmatade punkter, differentiella lpunkter i realtid, och efterbehandlade punkter lagras som positioner. För att granska detaljer om en lagrad punkt, välj Filer /Granska det aktuella jobbet från huvudmenyn. En punktregistrering innehåller information om punkten, såsom punktnamnet, koden, koordinatorna, samt GPS datafilnamnet. Metod fältet beskriver hur punkten skapades. Koordinatorna uttrycks som WGS 84, lokala, eller plankoordinator, beroende på inställningen i Koordinatvisnings fältet. För att ändra en Koordinatvisnings inställning, gör ett av följande: Välj Filer / Egenskaper hos aktuellt jobb / Enheter. Välj Filer / Granska det aktuella jobbet. Hämta punktregistreringen, och slå lätt mot Optioner. Notering Definiera en datumtransformation och/eller en projektion om Du vill visa lokala eller plankoordinator för en GPS punkt. Alternativt, kalibrera jobbet. 22
