1 Manual ForwarderVolume Version: 1.4 sv Dasa Control Systems AB

2 Dasa Control Systems AB

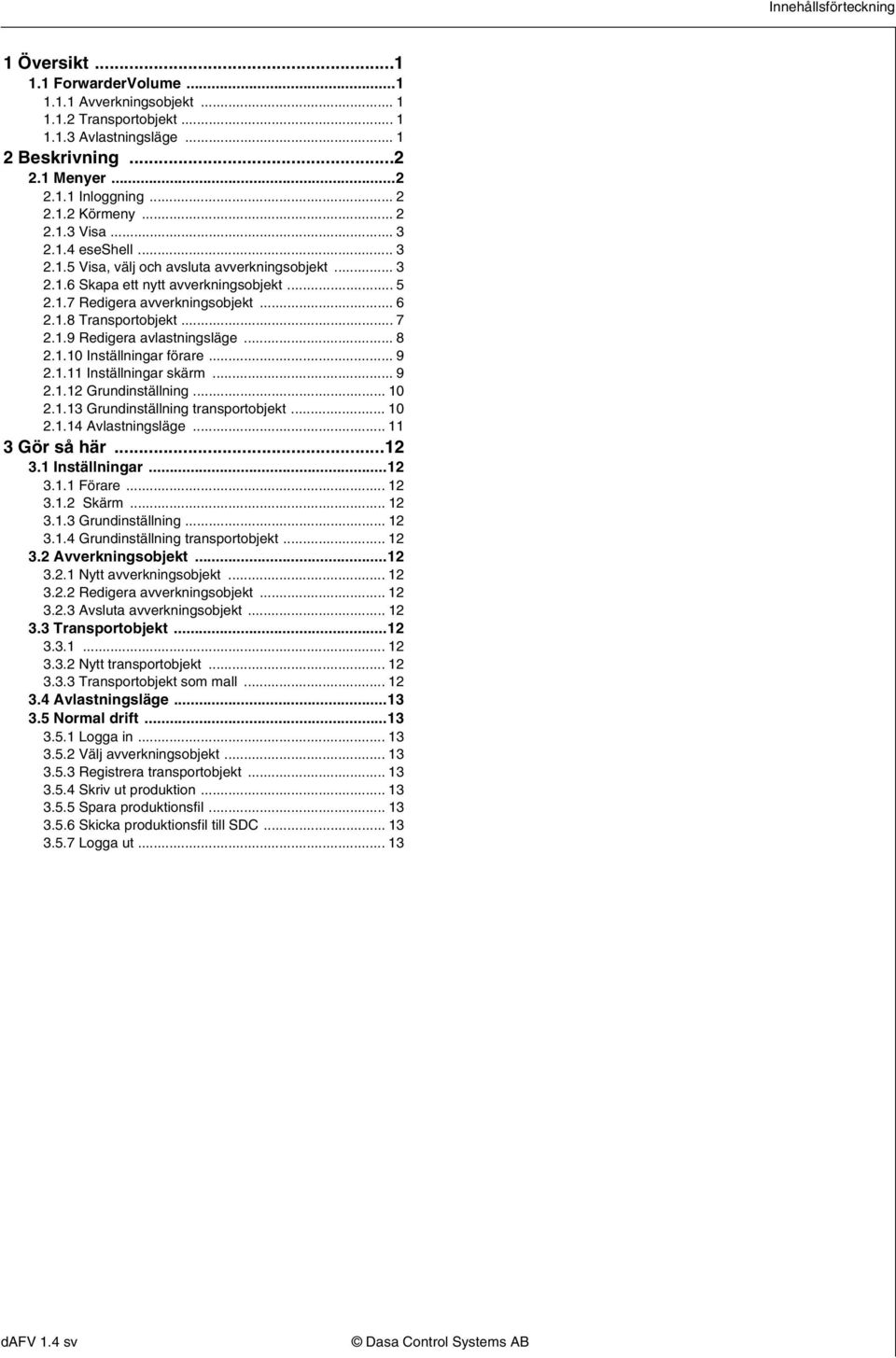

3 Innehållsförteckning 1 Översikt ForwarderVolume Avverkningsobjekt Transportobjekt Avlastningsläge Beskrivning Menyer Inloggning Körmeny Visa eseshell Visa, välj och avsluta avverkningsobjekt Skapa ett nytt avverkningsobjekt Redigera avverkningsobjekt Transportobjekt Redigera avlastningsläge Inställningar förare Inställningar skärm Grundinställning Grundinställning transportobjekt Avlastningsläge Gör så här Inställningar Förare Skärm Grundinställning Grundinställning transportobjekt Avverkningsobjekt Nytt avverkningsobjekt Redigera avverkningsobjekt Avsluta avverkningsobjekt Transportobjekt Nytt transportobjekt Transportobjekt som mall Avlastningsläge Normal drift Logga in Välj avverkningsobjekt Registrera transportobjekt Skriv ut produktion Spara produktionsfil Skicka produktionsfil till SDC Logga ut dafv 1.4 sv Dasa Control Systems AB 1

4 Innehållsförteckning Dasa Control Systems AB dafv 1.4 sv

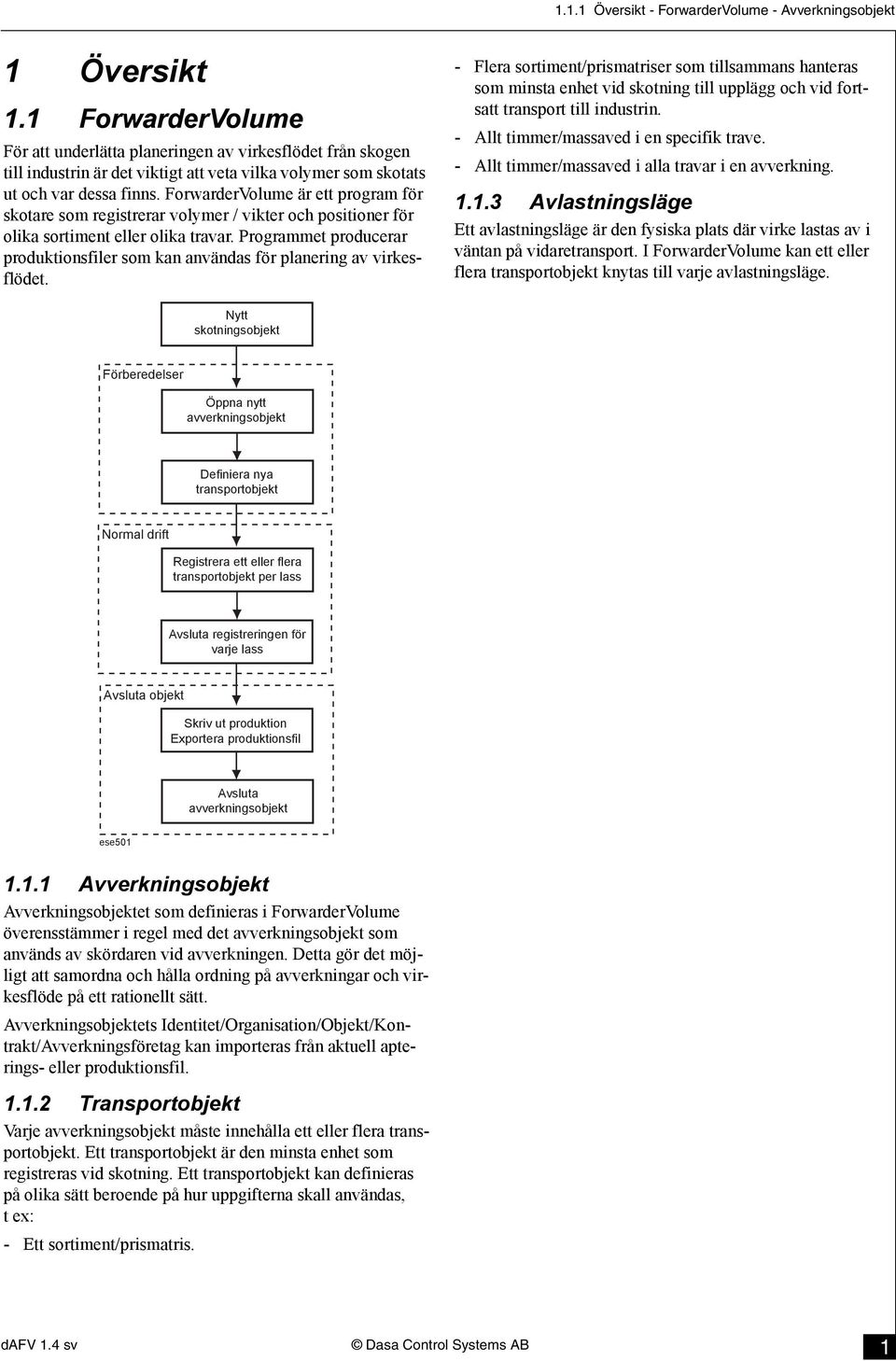

5 1.1.1 Översikt - ForwarderVolume - Avverkningsobjekt 1 Översikt 1.1 ForwarderVolume För att underlätta planeringen av virkesflödet från skogen till industrin är det viktigt att veta vilka volymer som skotats ut och var dessa finns. ForwarderVolume är ett program för skotare som registrerar volymer / vikter och positioner för olika sortiment eller olika travar. Programmet producerar produktionsfiler som kan användas för planering av virkesflödet. - Flera sortiment/prismatriser som tillsammans hanteras som minsta enhet vid skotning till upplägg och vid fortsatt transport till industrin. - Allt timmer/massaved i en specifik trave. - Allt timmer/massaved i alla travar i en avverkning Avlastningsläge Ett avlastningsläge är den fysiska plats där virke lastas av i väntan på vidaretransport. I ForwarderVolume kan ett eller flera transportobjekt knytas till varje avlastningsläge. Nytt skotningsobjekt Förberedelser Öppna nytt avverkningsobjekt Definiera nya transportobjekt Normal drift Registrera ett eller flera transportobjekt per lass Avsluta registreringen för varje lass Avsluta objekt Skriv ut produktion Exportera produktionsfil Avsluta avverkningsobjekt ese Avverkningsobjekt Avverkningsobjektet som definieras i ForwarderVolume överensstämmer i regel med det avverkningsobjekt som används av skördaren vid avverkningen. Detta gör det möjligt att samordna och hålla ordning på avverkningar och virkesflöde på ett rationellt sätt. Avverkningsobjektets Identitet/Organisation/Objekt/Kontrakt/Avverkningsföretag kan importeras från aktuell apterings- eller produktionsfil Transportobjekt Varje avverkningsobjekt måste innehålla ett eller flera transportobjekt. Ett transportobjekt är den minsta enhet som registreras vid skotning. Ett transportobjekt kan definieras på olika sätt beroende på hur uppgifterna skall användas, t ex: - Ett sortiment/prismatris. dafv 1.4 sv Dasa Control Systems AB 1

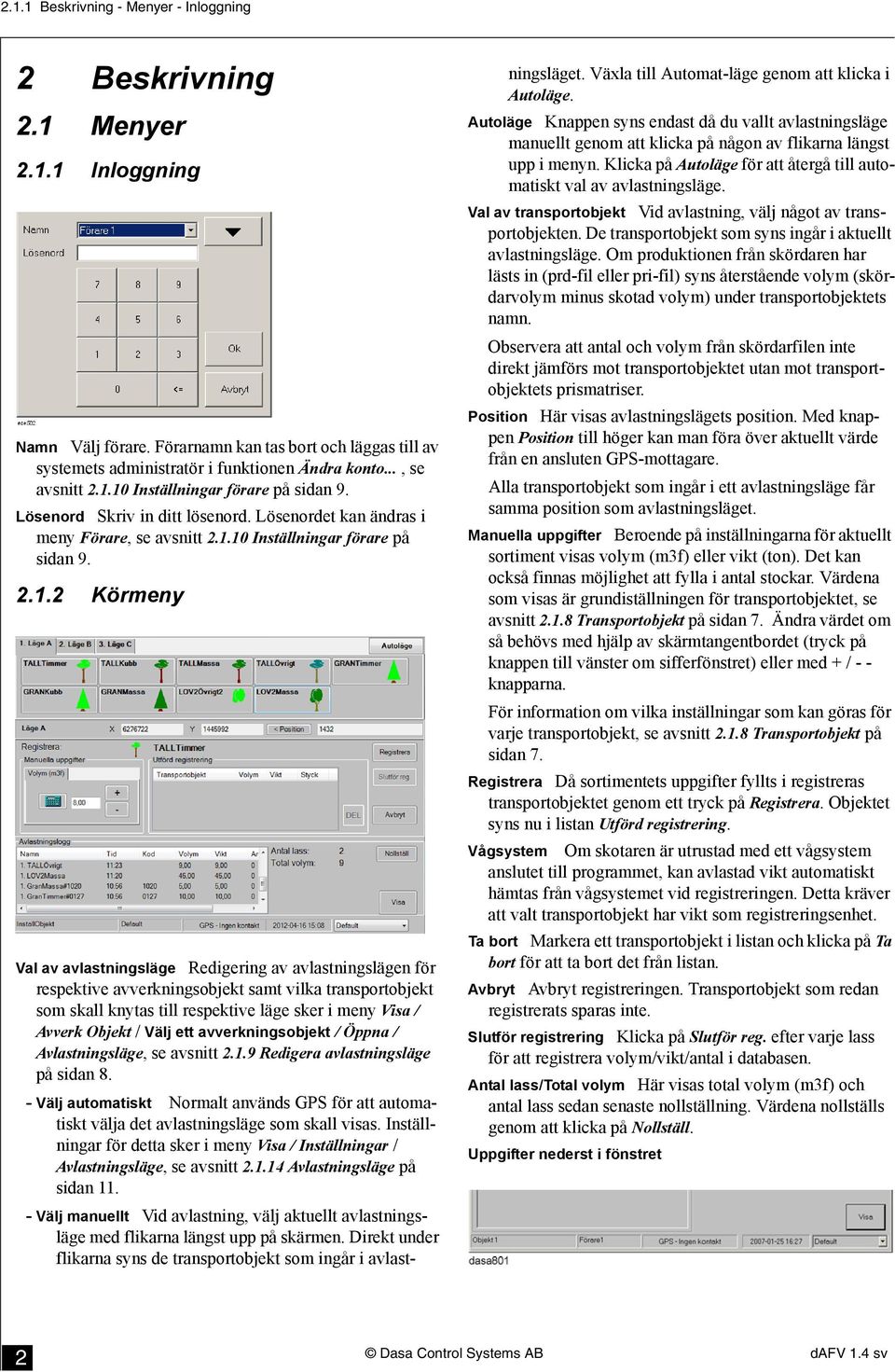

6 2.1.1 Beskrivning - Menyer - Inloggning 2 Beskrivning 2.1 Menyer Inloggning Namn Välj förare. Förarnamn kan tas bort och läggas till av systemets administratör i funktionen Ändra konto..., se avsnitt Inställningar förare på sidan 9. Lösenord Skriv in ditt lösenord. Lösenordet kan ändras i meny Förare, se avsnitt Inställningar förare på sidan Körmeny Val av avlastningsläge Redigering av avlastningslägen för respektive avverkningsobjekt samt vilka transportobjekt som skall knytas till respektive läge sker i meny Visa / Avverk Objekt / Välj ett avverkningsobjekt / Öppna / Avlastningsläge, se avsnitt Redigera avlastningsläge på sidan 8. - Välj automatiskt Normalt används GPS för att automatiskt välja det avlastningsläge som skall visas. Inställningar för detta sker i meny Visa / Inställningar / Avlastningsläge, se avsnitt Avlastningsläge på sidan Välj manuellt Vid avlastning, välj aktuellt avlastningsläge med flikarna längst upp på skärmen. Direkt under flikarna syns de transportobjekt som ingår i avlastningsläget. Växla till Automat-läge genom att klicka i Autoläge. Autoläge Knappen syns endast då du vallt avlastningsläge manuellt genom att klicka på någon av flikarna längst upp i menyn. Klicka på Autoläge för att återgå till automatiskt val av avlastningsläge. Val av transportobjekt Vid avlastning, välj något av transportobjekten. De transportobjekt som syns ingår i aktuellt avlastningsläge. Om produktionen från skördaren har lästs in (prd-fil eller pri-fil) syns återstående volym (skördarvolym minus skotad volym) under transportobjektets namn. Observera att antal och volym från skördarfilen inte direkt jämförs mot transportobjektet utan mot transportobjektets prismatriser. Position Här visas avlastningslägets position. Med knappen Position till höger kan man föra över aktuellt värde från en ansluten GPS-mottagare. Alla transportobjekt som ingår i ett avlastningsläge får samma position som avlastningsläget. Manuella uppgifter Beroende på inställningarna för aktuellt sortiment visas volym (m3f) eller vikt (ton). Det kan också finnas möjlighet att fylla i antal stockar. Värdena som visas är grundiställningen för transportobjektet, se avsnitt Transportobjekt på sidan 7. Ändra värdet om så behövs med hjälp av skärmtangentbordet (tryck på knappen till vänster om sifferfönstret) eller med + / - - knapparna. För information om vilka inställningar som kan göras för varje transportobjekt, se avsnitt Transportobjekt på sidan 7. Registrera Då sortimentets uppgifter fyllts i registreras transportobjektet genom ett tryck på Registrera. Objektet syns nu i listan Utförd registrering. Vågsystem Om skotaren är utrustad med ett vågsystem anslutet till programmet, kan avlastad vikt automatiskt hämtas från vågsystemet vid registreringen. Detta kräver att valt transportobjekt har vikt som registreringsenhet. Ta bort Markera ett transportobjekt i listan och klicka på Ta bort för att ta bort det från listan. Avbryt Avbryt registreringen. Transportobjekt som redan registrerats sparas inte. Slutför registrering Klicka på Slutför reg. efter varje lass för att registrera volym/vikt/antal i databasen. Antal lass/total volym Här visas total volym (m3f) och antal lass sedan senaste nollställning. Värdena nollställs genom att klicka på Nollställ. Uppgifter nederst i fönstret 2 Dasa Control Systems AB dafv 1.4 sv

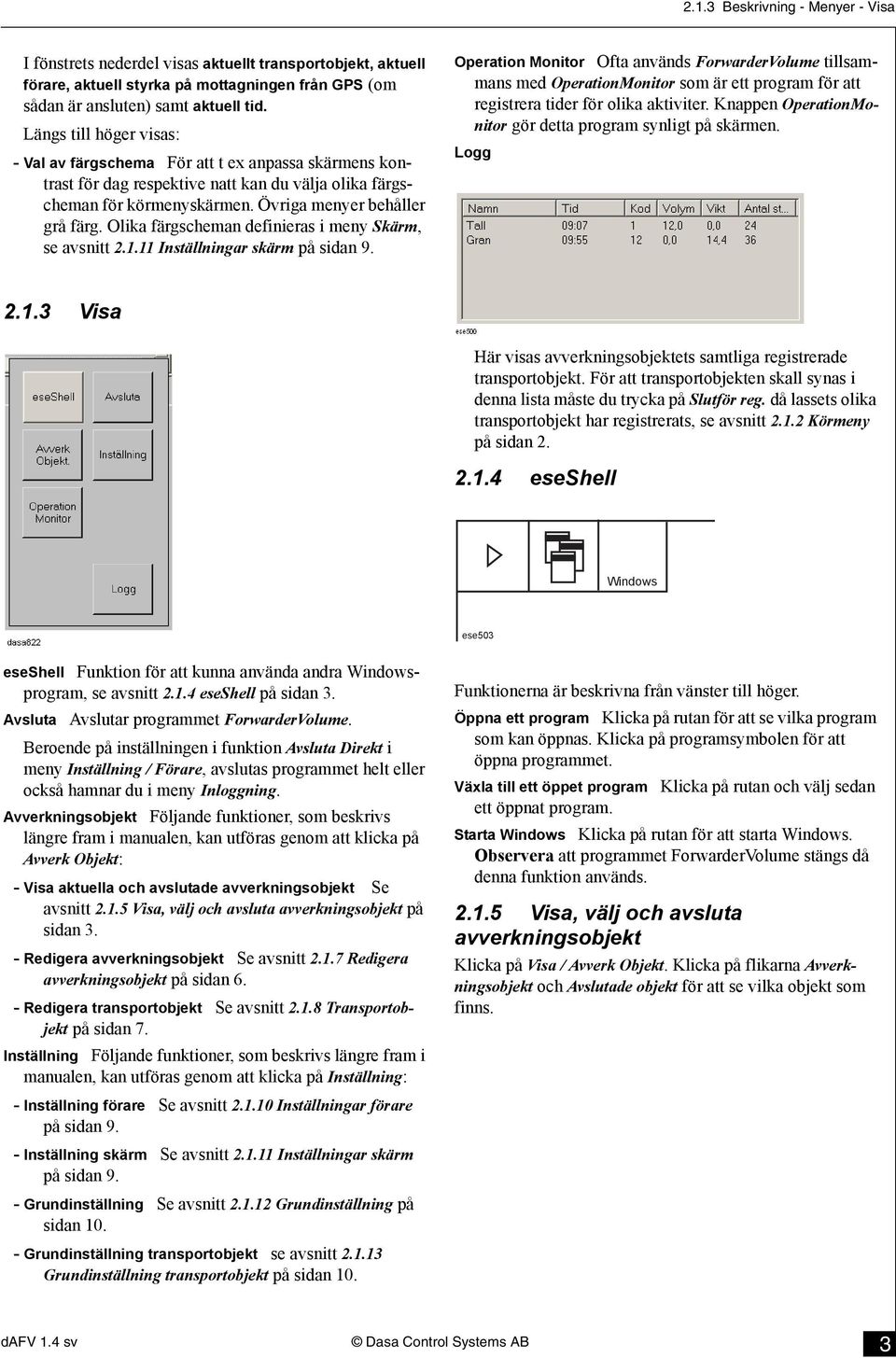

7 2.1.3 Beskrivning - Menyer - Visa I fönstrets nederdel visas aktuellt transportobjekt, aktuell förare, aktuell styrka på mottagningen från GPS (om sådan är ansluten) samt aktuell tid. Längs till höger visas: - Val av färgschema För att t ex anpassa skärmens kontrast för dag respektive natt kan du välja olika färgscheman för körmenyskärmen. Övriga menyer behåller grå färg. Olika färgscheman definieras i meny Skärm, se avsnitt Inställningar skärm på sidan 9. Operation Monitor Ofta används ForwarderVolume tillsammans med OperationMonitor som är ett program för att registrera tider för olika aktiviter. Knappen OperationMonitor gör detta program synligt på skärmen. Logg Visa Här visas avverkningsobjektets samtliga registrerade transportobjekt. För att transportobjekten skall synas i denna lista måste du trycka på Slutför reg. då lassets olika transportobjekt har registrerats, se avsnitt Körmeny på sidan eseshell Windows ese503 eseshell Funktion för att kunna använda andra Windowsprogram, se avsnitt eseshell på sidan 3. Avsluta Avslutar programmet ForwarderVolume. Beroende på inställningen i funktion Avsluta Direkt i meny Inställning / Förare, avslutas programmet helt eller också hamnar du i meny Inloggning. Avverkningsobjekt Följande funktioner, som beskrivs längre fram i manualen, kan utföras genom att klicka på Avverk Objekt: - Visa aktuella och avslutade avverkningsobjekt Se avsnitt Visa, välj och avsluta avverkningsobjekt på sidan 3. - Redigera avverkningsobjekt Se avsnitt Redigera avverkningsobjekt på sidan 6. - Redigera transportobjekt Se avsnitt Transportobjekt på sidan 7. Inställning Följande funktioner, som beskrivs längre fram i manualen, kan utföras genom att klicka på Inställning: - Inställning förare Se avsnitt Inställningar förare på sidan 9. - Inställning skärm Se avsnitt Inställningar skärm på sidan 9. - Grundinställning Se avsnitt Grundinställning på sidan Grundinställning transportobjekt se avsnitt Grundinställning transportobjekt på sidan 10. Funktionerna är beskrivna från vänster till höger. Öppna ett program Klicka på rutan för att se vilka program som kan öppnas. Klicka på programsymbolen för att öppna programmet. Växla till ett öppet program Klicka på rutan och välj sedan ett öppnat program. Starta Windows Klicka på rutan för att starta Windows. Observera att programmet ForwarderVolume stängs då denna funktion används Visa, välj och avsluta avverkningsobjekt Klicka på Visa / Avverk Objekt. Klicka på flikarna Avverkningsobjekt och Avslutade objekt för att se vilka objekt som finns. dafv 1.4 sv Dasa Control Systems AB 3

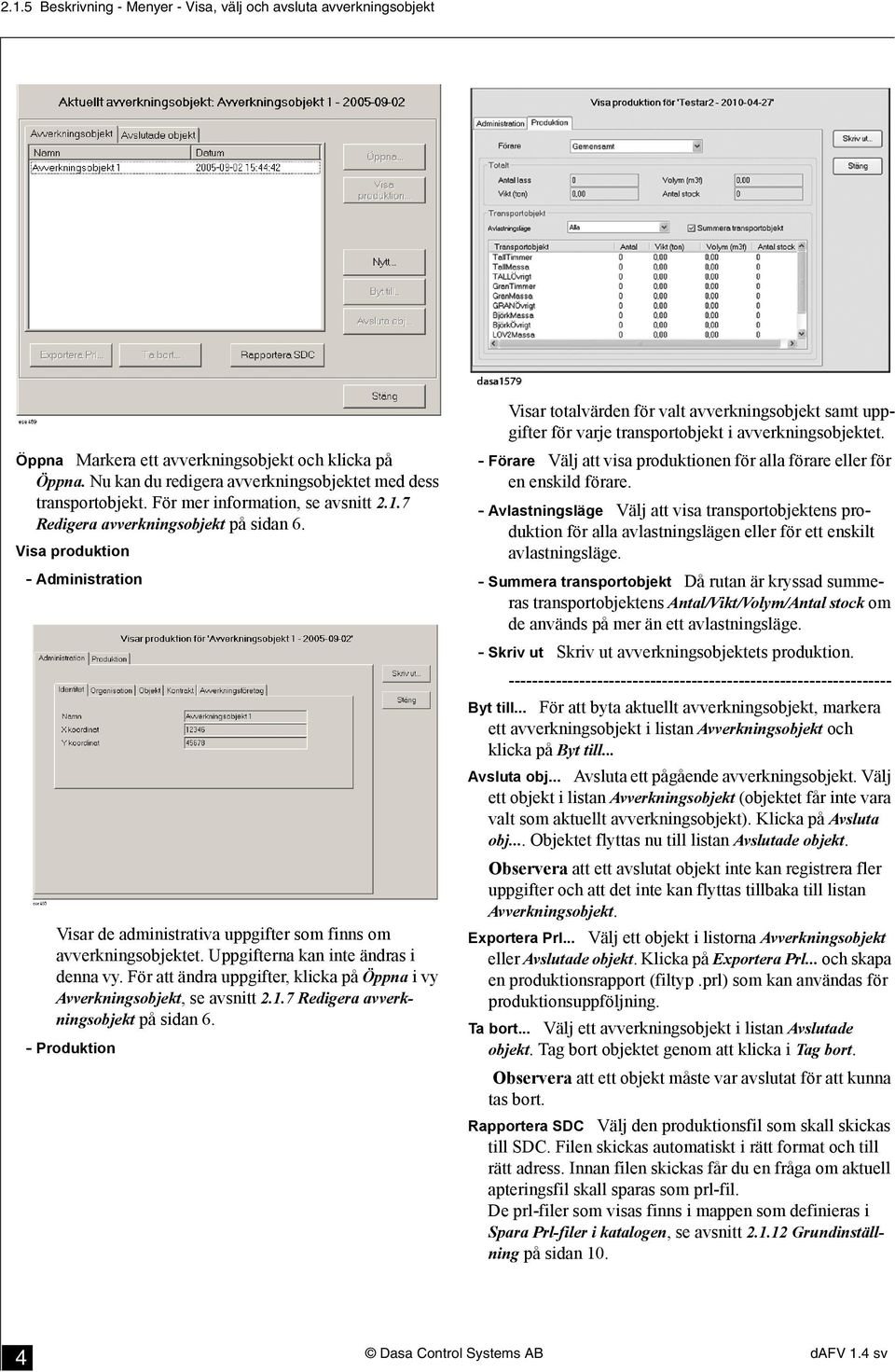

8 2.1.5 Beskrivning - Menyer - Visa, välj och avsluta avverkningsobjekt Öppna Markera ett avverkningsobjekt och klicka på Öppna. Nu kan du redigera avverkningsobjektet med dess transportobjekt. För mer information, se avsnitt Redigera avverkningsobjekt på sidan 6. Visa produktion - Administration Visar de administrativa uppgifter som finns om avverkningsobjektet. Uppgifterna kan inte ändras i denna vy. För att ändra uppgifter, klicka på Öppna i vy Avverkningsobjekt, se avsnitt Redigera avverkningsobjekt på sidan 6. - Produktion Visar totalvärden för valt avverkningsobjekt samt uppgifter för varje transportobjekt i avverkningsobjektet. - Förare Välj att visa produktionen för alla förare eller för en enskild förare. - Avlastningsläge Välj att visa transportobjektens produktion för alla avlastningslägen eller för ett enskilt avlastningsläge. - Summera transportobjekt Då rutan är kryssad summeras transportobjektens Antal/Vikt/Volym/Antal stock om de används på mer än ett avlastningsläge. - Skriv ut Skriv ut avverkningsobjektets produktion Byt till... För att byta aktuellt avverkningsobjekt, markera ett avverkningsobjekt i listan Avverkningsobjekt och klicka på Byt till... Avsluta obj... Avsluta ett pågående avverkningsobjekt. Välj ett objekt i listan Avverkningsobjekt (objektet får inte vara valt som aktuellt avverkningsobjekt). Klicka på Avsluta obj... Objektet flyttas nu till listan Avslutade objekt. Observera att ett avslutat objekt inte kan registrera fler uppgifter och att det inte kan flyttas tillbaka till listan Avverkningsobjekt. Exportera Prl... Välj ett objekt i listorna Avverkningsobjekt eller Avslutade objekt. Klicka på Exportera Prl... och skapa en produktionsrapport (filtyp.prl) som kan användas för produktionsuppföljning. Ta bort... Välj ett avverkningsobjekt i listan Avslutade objekt. Tag bort objektet genom att klicka i Tag bort. Observera att ett objekt måste var avslutat för att kunna tas bort. Rapportera SDC Välj den produktionsfil som skall skickas till SDC. Filen skickas automatiskt i rätt format och till rätt adress. Innan filen skickas får du en fråga om aktuell apteringsfil skall sparas som prl-fil. De prl-filer som visas finns i mappen som definieras i Spara Prl-filer i katalogen, se avsnitt Grundinställning på sidan Dasa Control Systems AB dafv 1.4 sv

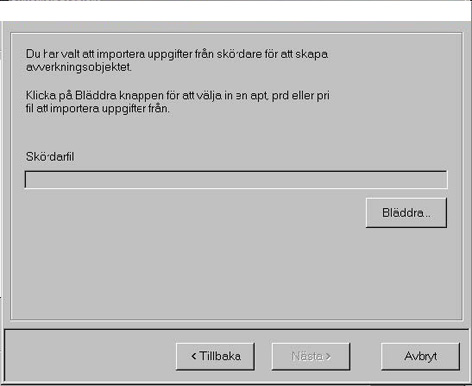

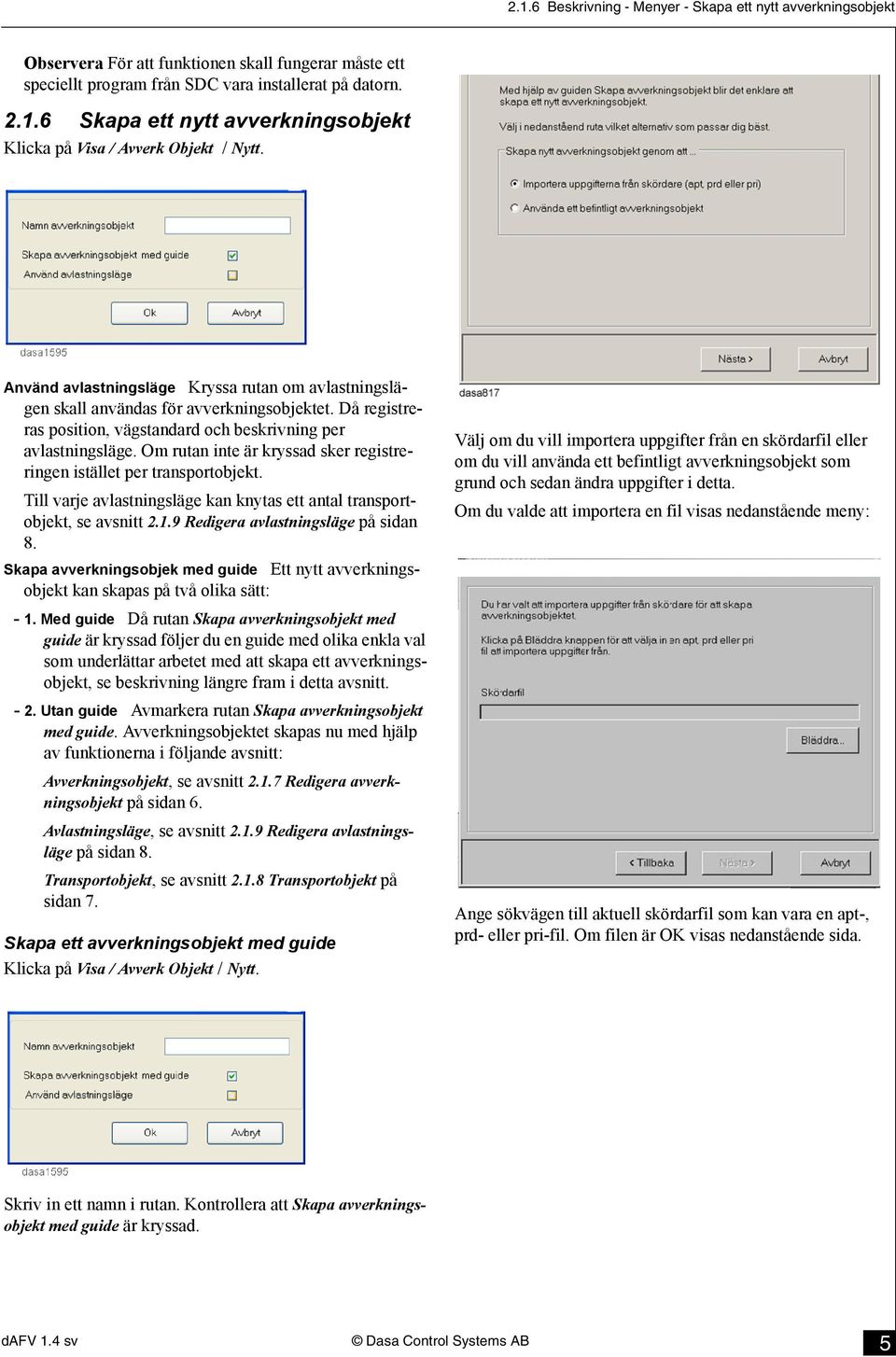

9 2.1.6 Beskrivning - Menyer - Skapa ett nytt avverkningsobjekt Observera För att funktionen skall fungerar måste ett speciellt program från SDC vara installerat på datorn Skapa ett nytt avverkningsobjekt Klicka på Visa / Avverk Objekt / Nytt. Använd avlastningsläge Kryssa rutan om avlastningslägen skall användas för avverkningsobjektet. Då registreras position, vägstandard och beskrivning per avlastningsläge. Om rutan inte är kryssad sker registreringen istället per transportobjekt. Till varje avlastningsläge kan knytas ett antal transportobjekt, se avsnitt Redigera avlastningsläge på sidan 8. Skapa avverkningsobjek med guide Ett nytt avverkningsobjekt kan skapas på två olika sätt: - 1. Med guide Då rutan Skapa avverkningsobjekt med guide är kryssad följer du en guide med olika enkla val som underlättar arbetet med att skapa ett avverkningsobjekt, se beskrivning längre fram i detta avsnitt Utan guide Avmarkera rutan Skapa avverkningsobjekt med guide. Avverkningsobjektet skapas nu med hjälp av funktionerna i följande avsnitt: Avverkningsobjekt, se avsnitt Redigera avverkningsobjekt på sidan 6. Avlastningsläge, se avsnitt Redigera avlastningsläge på sidan 8. Transportobjekt, se avsnitt Transportobjekt på sidan 7. Skapa ett avverkningsobjekt med guide Klicka på Visa / Avverk Objekt / Nytt. Välj om du vill importera uppgifter från en skördarfil eller om du vill använda ett befintligt avverkningsobjekt som grund och sedan ändra uppgifter i detta. Om du valde att importera en fil visas nedanstående meny: Ange sökvägen till aktuell skördarfil som kan vara en apt-, prd- eller pri-fil. Om filen är OK visas nedanstående sida. Skriv in ett namn i rutan. Kontrollera att Skapa avverkningsobjekt med guide är kryssad. dafv 1.4 sv Dasa Control Systems AB 5

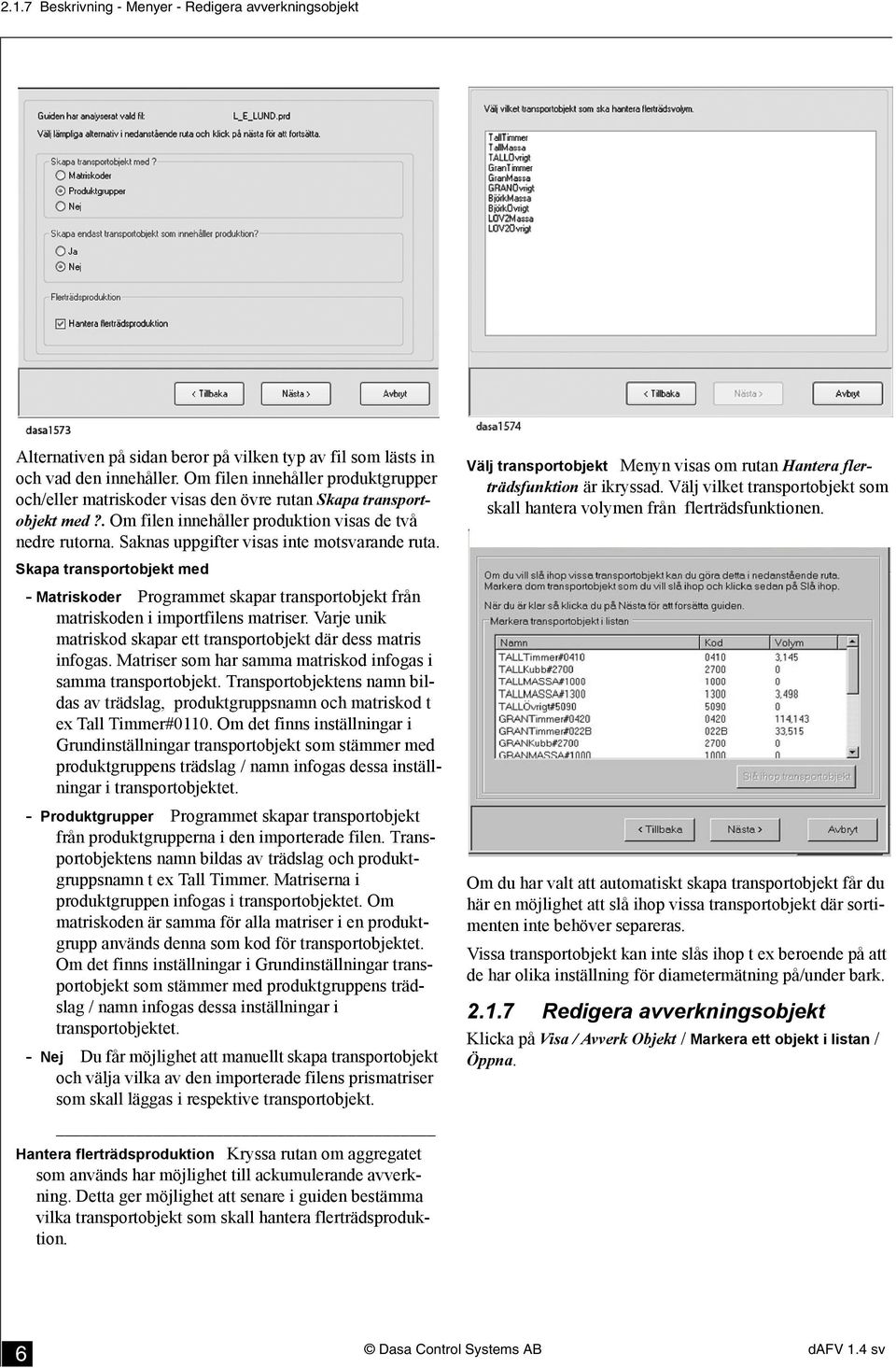

10 2.1.7 Beskrivning - Menyer - Redigera avverkningsobjekt Alternativen på sidan beror på vilken typ av fil som lästs in och vad den innehåller. Om filen innehåller produktgrupper och/eller matriskoder visas den övre rutan Skapa transportobjekt med?. Om filen innehåller produktion visas de två nedre rutorna. Saknas uppgifter visas inte motsvarande ruta. Skapa transportobjekt med - Matriskoder Programmet skapar transportobjekt från matriskoden i importfilens matriser. Varje unik matriskod skapar ett transportobjekt där dess matris infogas. Matriser som har samma matriskod infogas i samma transportobjekt. Transportobjektens namn bildas av trädslag, produktgruppsnamn och matriskod t ex Tall Timmer#0110. Om det finns inställningar i Grundinställningar transportobjekt som stämmer med produktgruppens trädslag / namn infogas dessa inställningar i transportobjektet. - Produktgrupper Programmet skapar transportobjekt från produktgrupperna i den importerade filen. Transportobjektens namn bildas av trädslag och produktgruppsnamn t ex Tall Timmer. Matriserna i produktgruppen infogas i transportobjektet. Om matriskoden är samma för alla matriser i en produktgrupp används denna som kod för transportobjektet. Om det finns inställningar i Grundinställningar transportobjekt som stämmer med produktgruppens trädslag / namn infogas dessa inställningar i transportobjektet. - Nej Du får möjlighet att manuellt skapa transportobjekt och välja vilka av den importerade filens prismatriser som skall läggas i respektive transportobjekt. Hantera flerträdsproduktion Kryssa rutan om aggregatet som används har möjlighet till ackumulerande avverkning. Detta ger möjlighet att senare i guiden bestämma vilka transportobjekt som skall hantera flerträdsproduktion. Välj transportobjekt Menyn visas om rutan Hantera flerträdsfunktion är ikryssad. Välj vilket transportobjekt som skall hantera volymen från flerträdsfunktionen. Om du har valt att automatiskt skapa transportobjekt får du här en möjlighet att slå ihop vissa transportobjekt där sortimenten inte behöver separeras. Vissa transportobjekt kan inte slås ihop t ex beroende på att de har olika inställning för diametermätning på/under bark Redigera avverkningsobjekt Klicka på Visa / Avverk Objekt / Markera ett objekt i listan / Öppna. 6 Dasa Control Systems AB dafv 1.4 sv

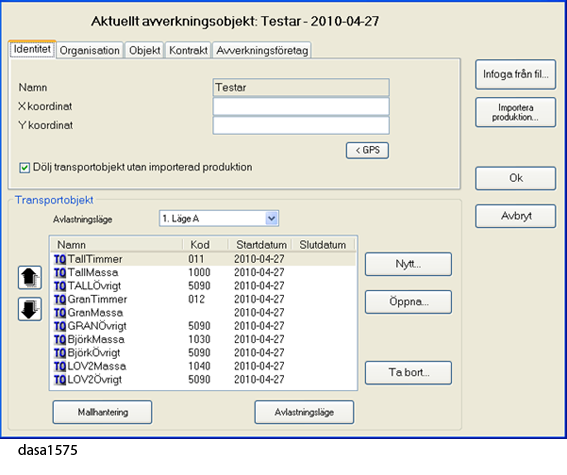

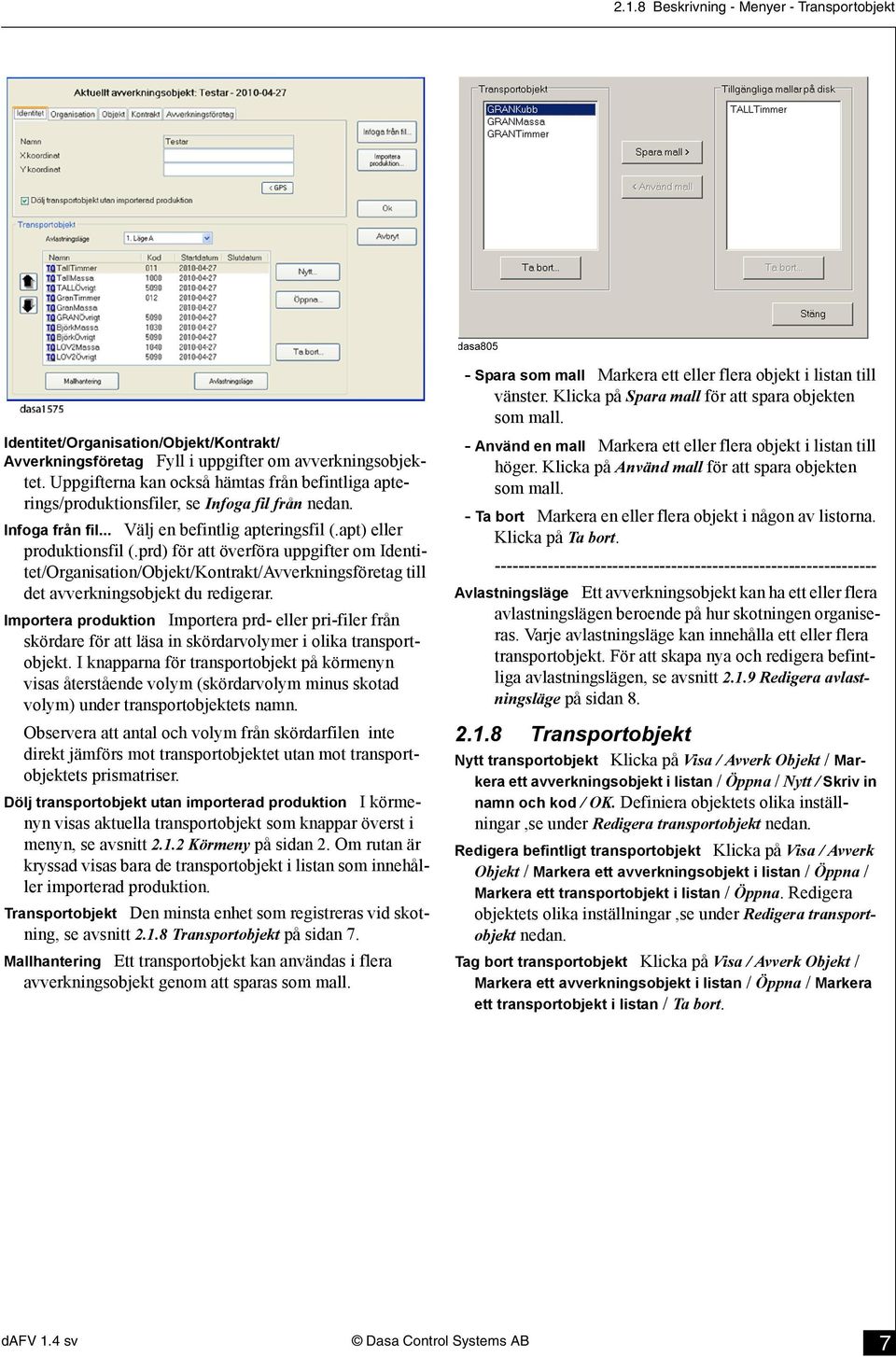

11 2.1.8 Beskrivning - Menyer - Transportobjekt Identitet/Organisation/Objekt/Kontrakt/ Avverkningsföretag Fyll i uppgifter om avverkningsobjektet. Uppgifterna kan också hämtas från befintliga apterings/produktionsfiler, se Infoga fil från nedan. Infoga från fil... Välj en befintlig apteringsfil (.apt) eller produktionsfil (.prd) för att överföra uppgifter om Identitet/Organisation/Objekt/Kontrakt/Avverkningsföretag till det avverkningsobjekt du redigerar. Importera produktion Importera prd- eller pri-filer från skördare för att läsa in skördarvolymer i olika transportobjekt. I knapparna för transportobjekt på körmenyn visas återstående volym (skördarvolym minus skotad volym) under transportobjektets namn. Observera att antal och volym från skördarfilen inte direkt jämförs mot transportobjektet utan mot transportobjektets prismatriser. Dölj transportobjekt utan importerad produktion I körmenyn visas aktuella transportobjekt som knappar överst i menyn, se avsnitt Körmeny på sidan 2. Om rutan är kryssad visas bara de transportobjekt i listan som innehåller importerad produktion. Transportobjekt Den minsta enhet som registreras vid skotning, se avsnitt Transportobjekt på sidan 7. Mallhantering Ett transportobjekt kan användas i flera avverkningsobjekt genom att sparas som mall. - Spara som mall Markera ett eller flera objekt i listan till vänster. Klicka på Spara mall för att spara objekten som mall. - Använd en mall Markera ett eller flera objekt i listan till höger. Klicka på Använd mall för att spara objekten som mall. - Ta bort Markera en eller flera objekt i någon av listorna. Klicka på Ta bort Avlastningsläge Ett avverkningsobjekt kan ha ett eller flera avlastningslägen beroende på hur skotningen organiseras. Varje avlastningsläge kan innehålla ett eller flera transportobjekt. För att skapa nya och redigera befintliga avlastningslägen, se avsnitt Redigera avlastningsläge på sidan Transportobjekt Nytt transportobjekt Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt i listan / Öppna / Nytt / Skriv in namn och kod / OK. Definiera objektets olika inställningar,se under Redigera transportobjekt nedan. Redigera befintligt transportobjekt Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt i listan / Öppna / Markera ett transportobjekt i listan / Öppna. Redigera objektets olika inställningar,se under Redigera transportobjekt nedan. Tag bort transportobjekt Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt i listan / Öppna / Markera ett transportobjekt i listan / Ta bort. dafv 1.4 sv Dasa Control Systems AB 7

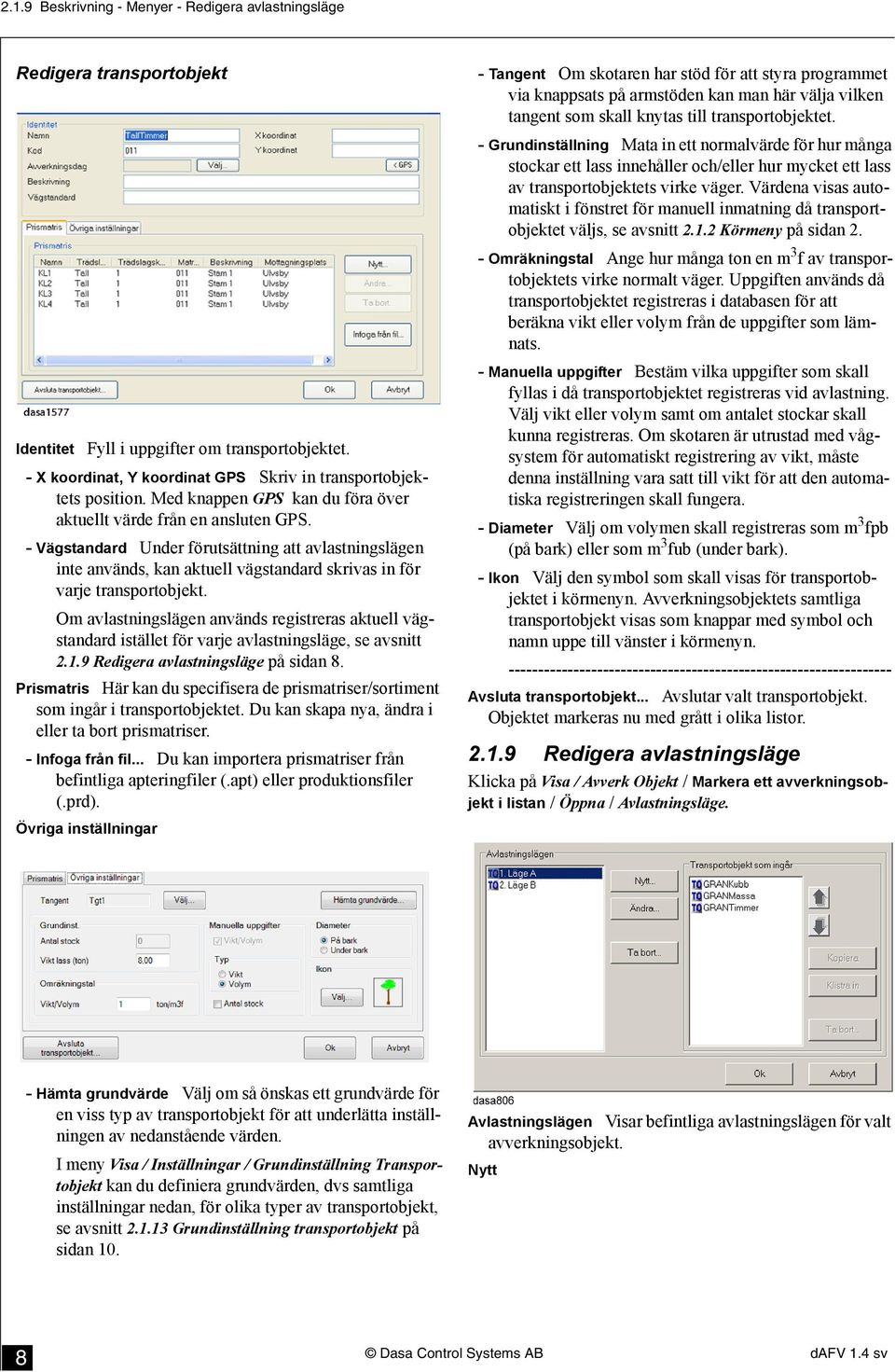

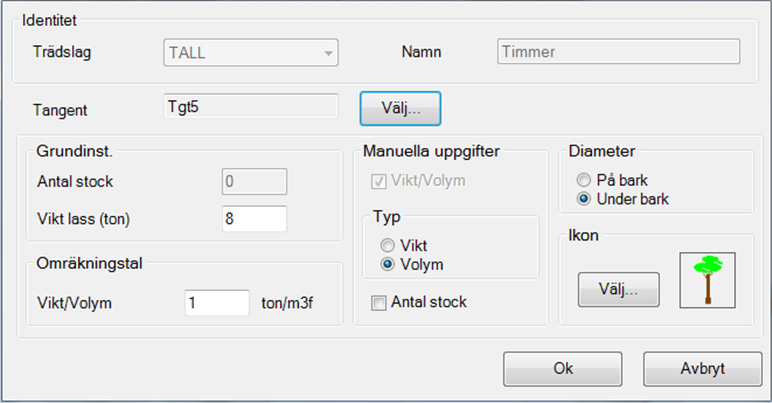

12 2.1.9 Beskrivning - Menyer - Redigera avlastningsläge Redigera transportobjekt Identitet Fyll i uppgifter om transportobjektet. - X koordinat, Y koordinat GPS Skriv in transportobjektets position. Med knappen GPS kan du föra över aktuellt värde från en ansluten GPS. - Vägstandard Under förutsättning att avlastningslägen inte används, kan aktuell vägstandard skrivas in för varje transportobjekt. Om avlastningslägen används registreras aktuell vägstandard istället för varje avlastningsläge, se avsnitt Redigera avlastningsläge på sidan 8. Prismatris Här kan du specifisera de prismatriser/sortiment som ingår i transportobjektet. Du kan skapa nya, ändra i eller ta bort prismatriser. - Infoga från fil... Du kan importera prismatriser från befintliga apteringfiler (.apt) eller produktionsfiler (.prd). Övriga inställningar - Tangent Om skotaren har stöd för att styra programmet via knappsats på armstöden kan man här välja vilken tangent som skall knytas till transportobjektet. - Grundinställning Mata in ett normalvärde för hur många stockar ett lass innehåller och/eller hur mycket ett lass av transportobjektets virke väger. Värdena visas automatiskt i fönstret för manuell inmatning då transportobjektet väljs, se avsnitt Körmeny på sidan 2. - Omräkningstal Ange hur många ton en m 3 f av transportobjektets virke normalt väger. Uppgiften används då transportobjektet registreras i databasen för att beräkna vikt eller volym från de uppgifter som lämnats. - Manuella uppgifter Bestäm vilka uppgifter som skall fyllas i då transportobjektet registreras vid avlastning. Välj vikt eller volym samt om antalet stockar skall kunna registreras. Om skotaren är utrustad med vågsystem för automatiskt registrering av vikt, måste denna inställning vara satt till vikt för att den automatiska registreringen skall fungera. - Diameter Välj om volymen skall registreras som m 3 fpb (på bark) eller som m 3 fub (under bark). - Ikon Välj den symbol som skall visas för transportobjektet i körmenyn. Avverkningsobjektets samtliga transportobjekt visas som knappar med symbol och namn uppe till vänster i körmenyn Avsluta transportobjekt... Avslutar valt transportobjekt. Objektet markeras nu med grått i olika listor Redigera avlastningsläge Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt i listan / Öppna / Avlastningsläge. - Hämta grundvärde Välj om så önskas ett grundvärde för en viss typ av transportobjekt för att underlätta inställningen av nedanstående värden. I meny Visa / Inställningar / Grundinställning Transportobjekt kan du definiera grundvärden, dvs samtliga inställningar nedan, för olika typer av transportobjekt, se avsnitt Grundinställning transportobjekt på sidan 10. Avlastningslägen Visar befintliga avlastningslägen för valt avverkningsobjekt. Nytt 8 Dasa Control Systems AB dafv 1.4 sv

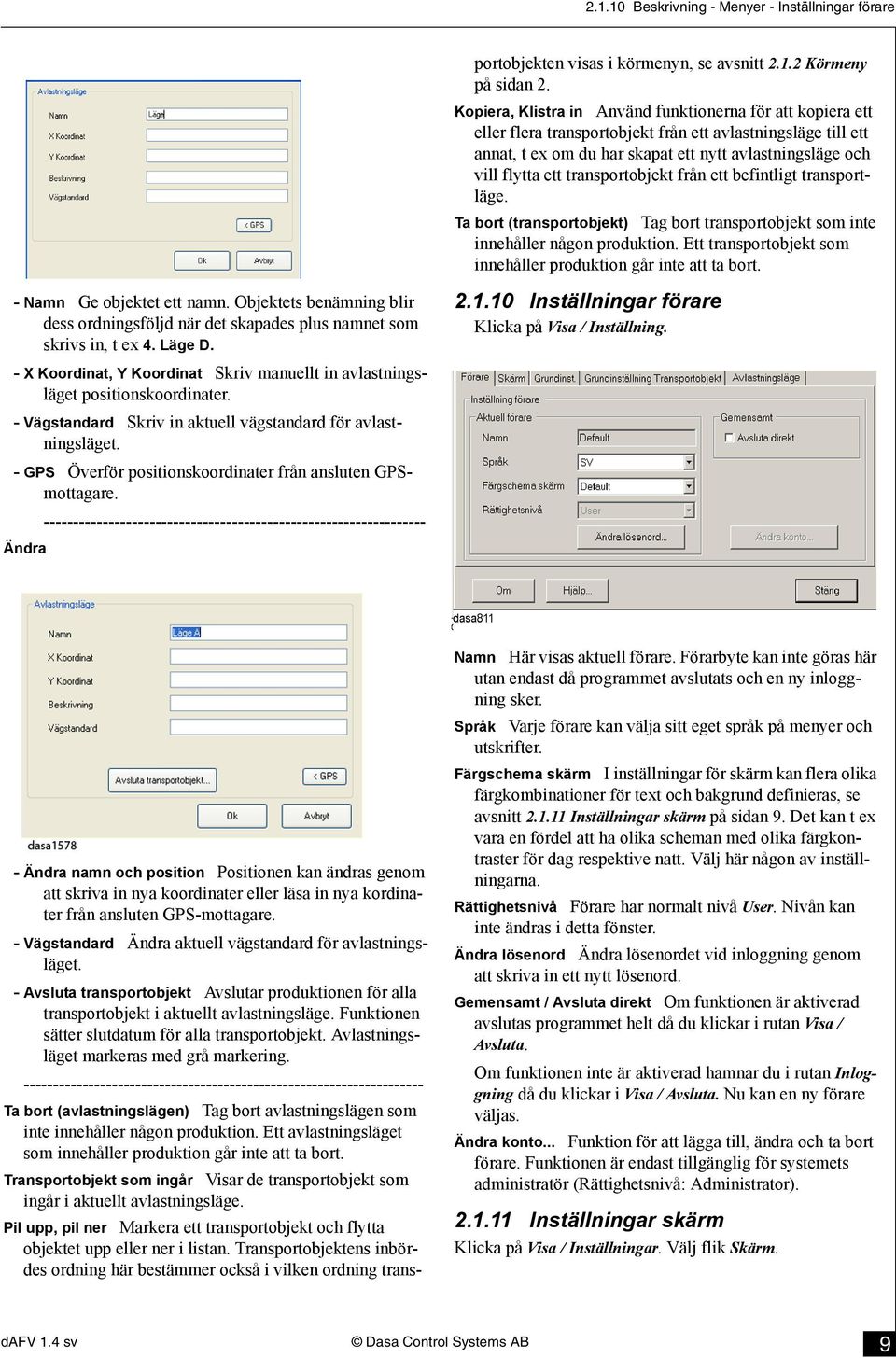

13 Beskrivning - Menyer - Inställningar förare portobjekten visas i körmenyn, se avsnitt Körmeny på sidan 2. Kopiera, Klistra in Använd funktionerna för att kopiera ett eller flera transportobjekt från ett avlastningsläge till ett annat, t ex om du har skapat ett nytt avlastningsläge och vill flytta ett transportobjekt från ett befintligt transportläge. Ta bort (transportobjekt) Tag bort transportobjekt som inte innehåller någon produktion. Ett transportobjekt som innehåller produktion går inte att ta bort. - Namn Ge objektet ett namn. Objektets benämning blir dess ordningsföljd när det skapades plus namnet som skrivs in, t ex 4. Läge D. - X Koordinat, Y Koordinat Skriv manuellt in avlastningsläget positionskoordinater. - Vägstandard Skriv in aktuell vägstandard för avlastningsläget. - GPS Överför positionskoordinater från ansluten GPSmottagare Ändra Inställningar förare Klicka på Visa / Inställning. - Ändra namn och position Positionen kan ändras genom att skriva in nya koordinater eller läsa in nya kordinater från ansluten GPS-mottagare. - Vägstandard Ändra aktuell vägstandard för avlastningsläget. - Avsluta transportobjekt Avslutar produktionen för alla transportobjekt i aktuellt avlastningsläge. Funktionen sätter slutdatum för alla transportobjekt. Avlastningsläget markeras med grå markering Ta bort (avlastningslägen) Tag bort avlastningslägen som inte innehåller någon produktion. Ett avlastningsläget som innehåller produktion går inte att ta bort. Transportobjekt som ingår Visar de transportobjekt som ingår i aktuellt avlastningsläge. Pil upp, pil ner Markera ett transportobjekt och flytta objektet upp eller ner i listan. Transportobjektens inbördes ordning här bestämmer också i vilken ordning trans- Namn Här visas aktuell förare. Förarbyte kan inte göras här utan endast då programmet avslutats och en ny inloggning sker. Språk Varje förare kan välja sitt eget språk på menyer och utskrifter. Färgschema skärm I inställningar för skärm kan flera olika färgkombinationer för text och bakgrund definieras, se avsnitt Inställningar skärm på sidan 9. Det kan t ex vara en fördel att ha olika scheman med olika färgkontraster för dag respektive natt. Välj här någon av inställningarna. Rättighetsnivå Förare har normalt nivå User. Nivån kan inte ändras i detta fönster. Ändra lösenord Ändra lösenordet vid inloggning genom att skriva in ett nytt lösenord. Gemensamt / Avsluta direkt Om funktionen är aktiverad avslutas programmet helt då du klickar i rutan Visa / Avsluta. Om funktionen inte är aktiverad hamnar du i rutan Inloggning då du klickar i Visa / Avsluta. Nu kan en ny förare väljas. Ändra konto... Funktion för att lägga till, ändra och ta bort förare. Funktionen är endast tillgänglig för systemets administratör (Rättighetsnivå: Administrator) Inställningar skärm Klicka på Visa / Inställningar. Välj flik Skärm. dafv 1.4 sv Dasa Control Systems AB 9

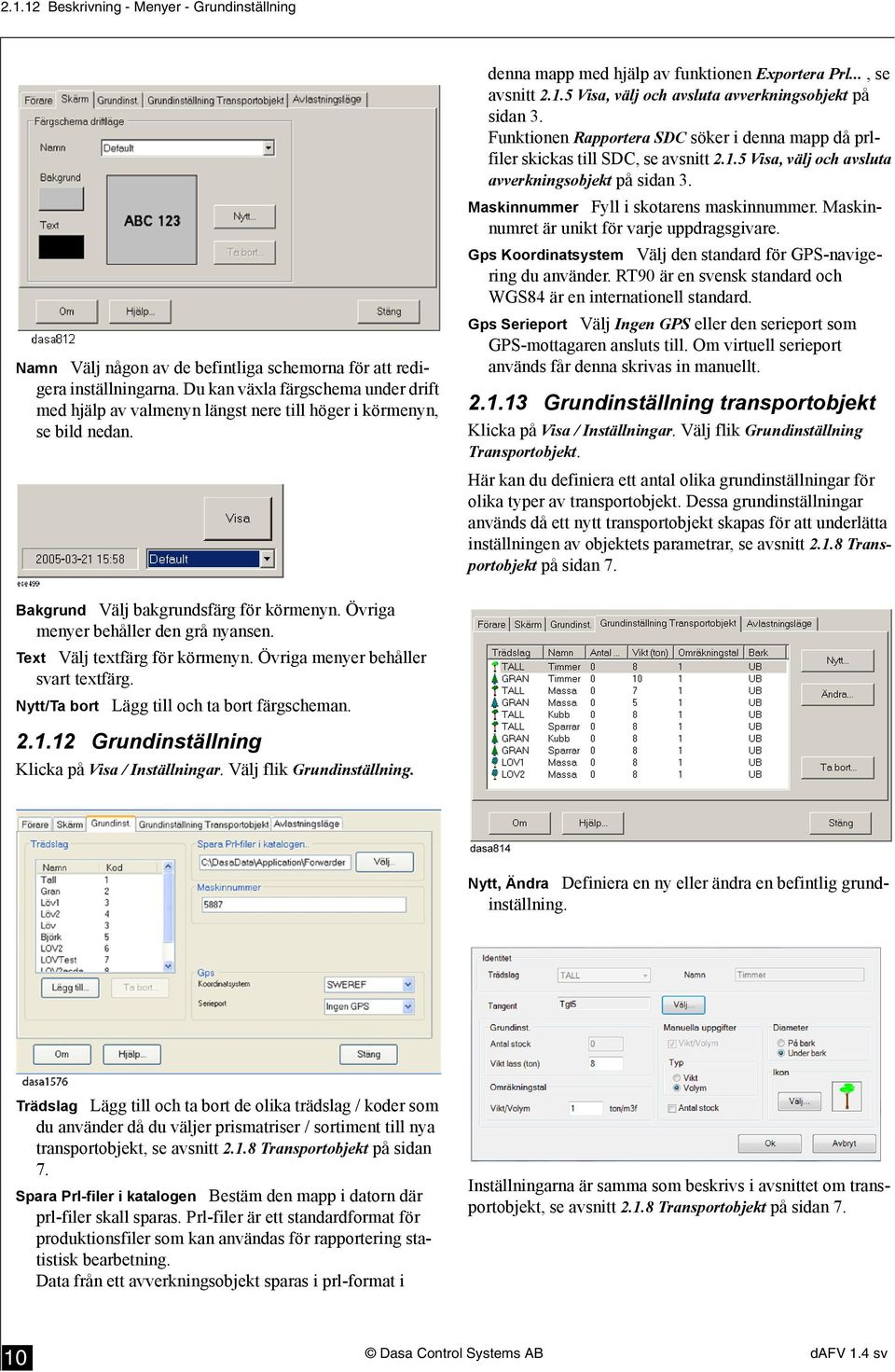

14 Beskrivning - Menyer - Grundinställning Namn Välj någon av de befintliga schemorna för att redigera inställningarna. Du kan växla färgschema under drift med hjälp av valmenyn längst nere till höger i körmenyn, se bild nedan. denna mapp med hjälp av funktionen Exportera Prl..., se avsnitt Visa, välj och avsluta avverkningsobjekt på sidan 3. Funktionen Rapportera SDC söker i denna mapp då prlfiler skickas till SDC, se avsnitt Visa, välj och avsluta avverkningsobjekt på sidan 3. Maskinnummer Fyll i skotarens maskinnummer. Maskinnumret är unikt för varje uppdragsgivare. Gps Koordinatsystem Välj den standard för GPS-navigering du använder. RT90 är en svensk standard och WGS84 är en internationell standard. Gps Serieport Välj Ingen GPS eller den serieport som GPS-mottagaren ansluts till. Om virtuell serieport används får denna skrivas in manuellt Grundinställning transportobjekt Klicka på Visa / Inställningar. Välj flik Grundinställning Transportobjekt. Här kan du definiera ett antal olika grundinställningar för olika typer av transportobjekt. Dessa grundinställningar används då ett nytt transportobjekt skapas för att underlätta inställningen av objektets parametrar, se avsnitt Transportobjekt på sidan 7. Bakgrund Välj bakgrundsfärg för körmenyn. Övriga menyer behåller den grå nyansen. Text Välj textfärg för körmenyn. Övriga menyer behåller svart textfärg. Nytt/Ta bort Lägg till och ta bort färgscheman Grundinställning Klicka på Visa / Inställningar. Välj flik Grundinställning. Nytt, Ändra Definiera en ny eller ändra en befintlig grundinställning. Trädslag Lägg till och ta bort de olika trädslag / koder som du använder då du väljer prismatriser / sortiment till nya transportobjekt, se avsnitt Transportobjekt på sidan 7. Spara Prl-filer i katalogen Bestäm den mapp i datorn där prl-filer skall sparas. Prl-filer är ett standardformat för produktionsfiler som kan användas för rapportering statistisk bearbetning. Data från ett avverkningsobjekt sparas i prl-format i Inställningarna är samma som beskrivs i avsnittet om transportobjekt, se avsnitt Transportobjekt på sidan Dasa Control Systems AB dafv 1.4 sv

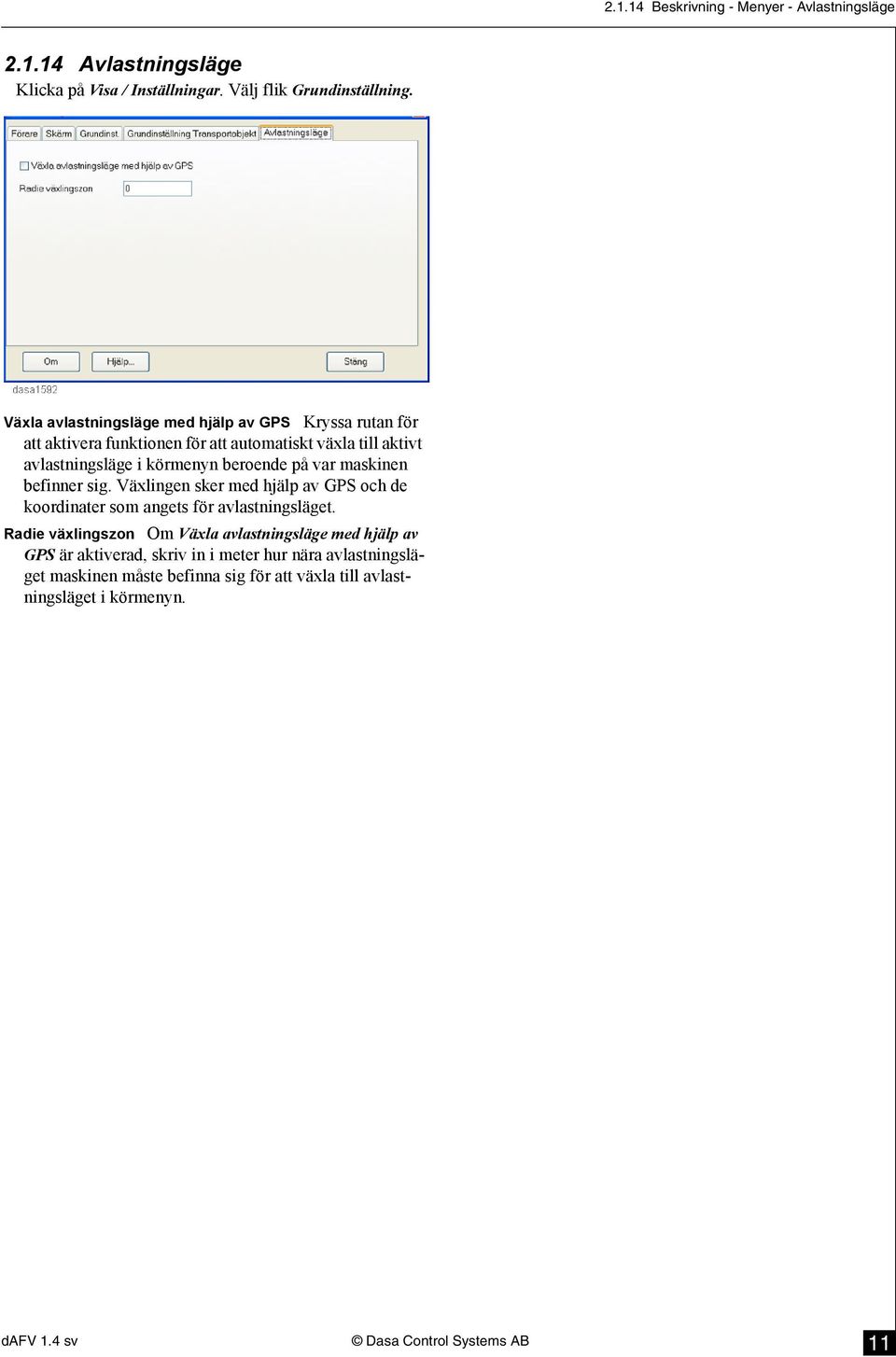

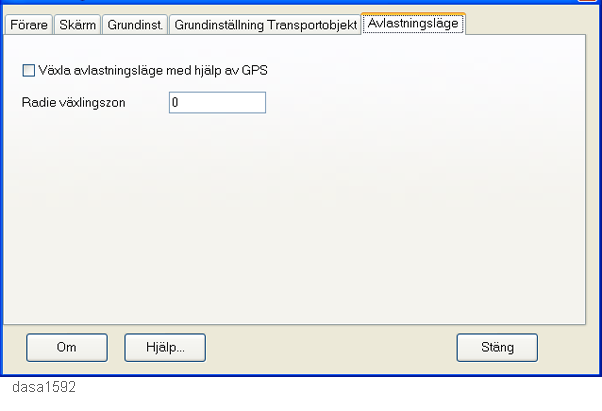

15 Beskrivning - Menyer - Avlastningsläge Avlastningsläge Klicka på Visa / Inställningar. Välj flik Grundinställning. Växla avlastningsläge med hjälp av GPS Kryssa rutan för att aktivera funktionen för att automatiskt växla till aktivt avlastningsläge i körmenyn beroende på var maskinen befinner sig. Växlingen sker med hjälp av GPS och de koordinater som angets för avlastningsläget. Radie växlingszon Om Växla avlastningsläge med hjälp av GPS är aktiverad, skriv in i meter hur nära avlastningsläget maskinen måste befinna sig för att växla till avlastningsläget i körmenyn. dafv 1.4 sv Dasa Control Systems AB 11

16 3.1.1 Gör så här - Inställningar - Förare 3 Gör så här 3.1 Inställningar Förare 1 I meny Visa / Inställning / Förare kan du välja språk, färgschema, lösenord och hur programmet skall avslutas, se avsnitt Inställningar förare på sidan Skärm 1 I meny Visa / Inställningar / Skärm definierar du olika färgscheman dvs du kan välja valfria färger för bakgrund och text på körmenyn, se avsnitt Inställningar skärm på sidan Grundinställning 1 I meny Visa / Inställningar / Grundinställning definierar du vilka trädslag och koder som skall användas då du skapar nya prismatriser / sortiment i olika transportobjekt. Här kan du också mata in skotarens maskinnummer. 2 För mer information, se avsnitt Grundinställning på sidan Grundinställning transportobjekt 1 I meny Visa / Inställningar / Grundinställning transportobjekt definierar du ett antal olika grundinställningar för olika typer av transportobjekt. Dessa grundinställningar kan användas då ett nytt transportobjekt skapas för att underlätta inställningen av objektets parametrar. 2 För mer information, se avsnitt Grundinställning transportobjekt på sidan Avverkningsobjekt All avverkning indelas i olika avverkningsobjekt. Avverkningsobjekten är i sin tur indelade i ett antal transportobjekt som är den minsta enhet som registreras vid skotning Nytt avverkningsobjekt I meny Visa / Avverk Objekt / Nytt kan ett nytt avverkningsobjekt skapas på två olika sätt: 1 Med guide Du följer en guide med olika enkla val som underlättar arbetet med att skapa ett avverkningsobjekt. För mer information, se avsnitt Skapa ett nytt avverkningsobjekt på sidan 5. 2 Utan guide Du kan definiera ett nytt avverkningsobjekt eller hämta uppgifter från befintliga apterings- och produktionsfiler. Följande avsnitt behandlar detta: Avverkningsobjekt, se avsnitt Redigera avverkningsobjekt på sidan 6. Avlastningsläge, se avsnitt Redigera avlastningsläge på sidan 8. Transportobjekt, se avsnitt Transportobjekt på sidan Redigera avverkningsobjekt 1 I meny Visa / Avverkn. Objekt / Öppna kan befintliga avverkningsobjekt och dess transportobjekt redigeras. Uppgifter kan ändras, avlastningslägen kan läggas till och tas bort, transportobjekt kan ändras, läggas till och tas bort. 2 Följande avsnitt behandlar detta: Avverkningsobjekt, se avsnitt Redigera avverkningsobjekt på sidan 6. Avlastningsläge, se avsnitt Redigera avlastningsläge på sidan 8. Transportobjekt, se avsnitt Transportobjekt på sidan Avsluta avverkningsobjekt 3 Avverkningsobjekten är indelade i Avverkningsobjekt och Avslutade objekt. I meny Visa / Avverk Objekt / flik Avverkningsobjekt kan du välja ett avverkningsobjekt och avsluta det genom att klicka på Avsluta obj. 4 Observera att ett avslutat objekt inte kan registrera fler uppgifter och att det inte kan flyttas tillbaka till listan Avverkningsobjekt. 5 För mer information, se avsnitt Visa, välj och avsluta avverkningsobjekt på sidan Transportobjekt Nytt transportobjekt 1 Varje avverkningsobjekt måste innehålla ett eller flera transportobjekt. Varje transportobjekt kan i sin tur innehålla en eller flera prismatriser / sortiment. Prismatriserna kan om så önskas importeras från befintliga apteringseller produktionsfiler. 2 Ett transportobjekt kan också förses med ett grundvärde per lass och ett omräkningstal vikt/volym för att underlätta registreringen, se avsnitt Transportobjekt på sidan 7. För mer information om typvärden för grundinställningar, se avsnitt Grundinställning transportobjekt på sidan Transportobjekt som mall 1 Transportobjekt kan sparas som mallar för att enkelt kunna användas i flera olika avverkningsobjekt, se avsnitt Redigera avverkningsobjekt på sidan 6. 2 För att spara ett transportobjekt som mall: Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt / Öppna / Mallhantering. Du får en möjlighet att ändra objektets namn innan det sparas som mall. 3 För att använda ett transportobjekt ur mallistan: Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt / Öppna / Mallhantering. Du kan ändra objektets namn innan det används i det nya avverkningsobjektet. Transportobjektets parametrar kan redigeras på vanligt sätt. 12 Dasa Control Systems AB dafv 1.4 sv

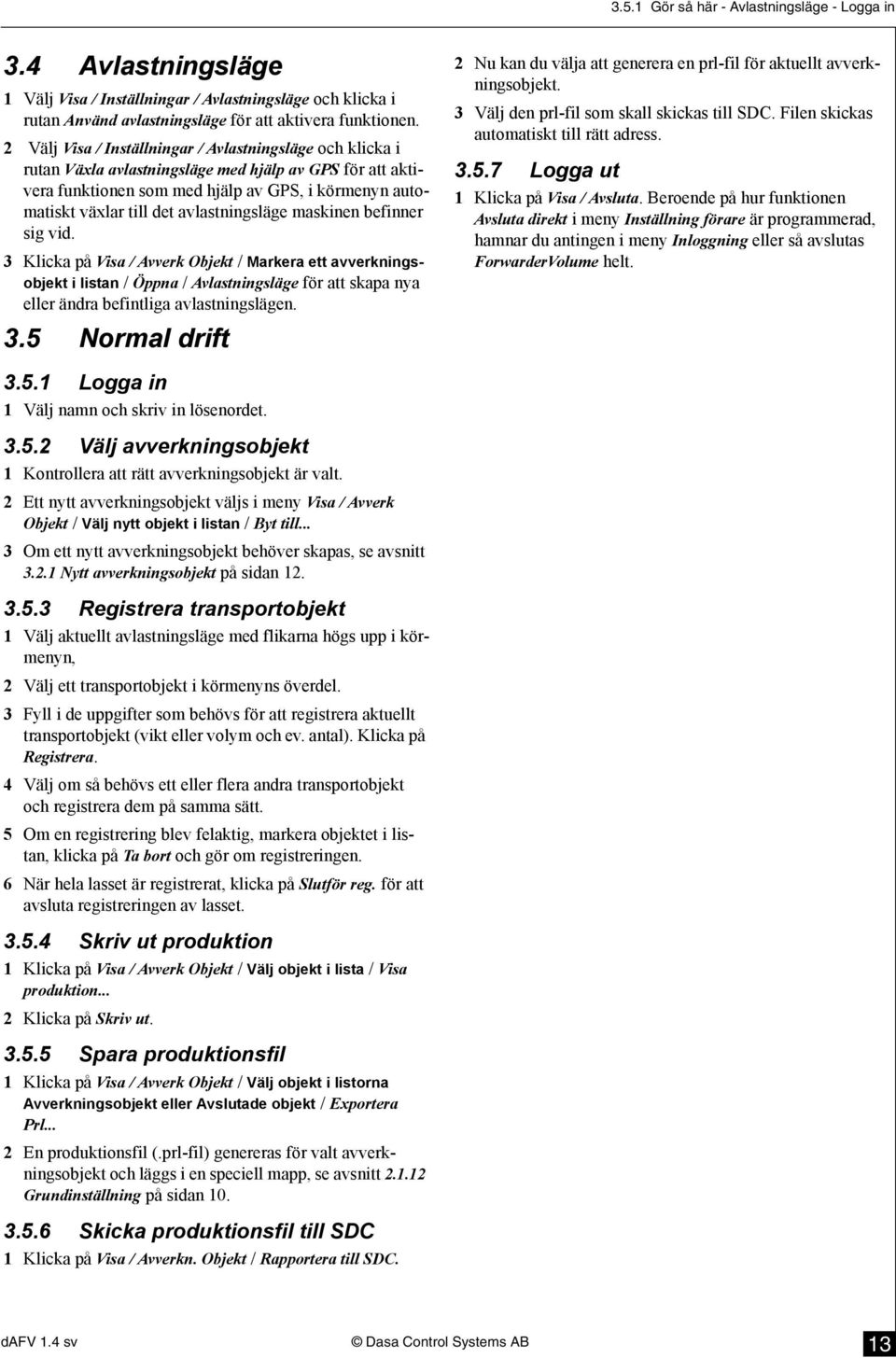

17 3.5.1 Gör så här - Avlastningsläge - Logga in 3.4 Avlastningsläge 1 Välj Visa / Inställningar / Avlastningsläge och klicka i rutan Använd avlastningsläge för att aktivera funktionen. 2 Välj Visa / Inställningar / Avlastningsläge och klicka i rutan Växla avlastningsläge med hjälp av GPS för att aktivera funktionen som med hjälp av GPS, i körmenyn automatiskt växlar till det avlastningsläge maskinen befinner sig vid. 3 Klicka på Visa / Avverk Objekt / Markera ett avverkningsobjekt i listan / Öppna / Avlastningsläge för att skapa nya eller ändra befintliga avlastningslägen. 3.5 Normal drift 2 Nu kan du välja att generera en prl-fil för aktuellt avverkningsobjekt. 3 Välj den prl-fil som skall skickas till SDC. Filen skickas automatiskt till rätt adress Logga ut 1 Klicka på Visa / Avsluta. Beroende på hur funktionen Avsluta direkt i meny Inställning förare är programmerad, hamnar du antingen i meny Inloggning eller så avslutas ForwarderVolume helt Logga in 1 Välj namn och skriv in lösenordet Välj avverkningsobjekt 1 Kontrollera att rätt avverkningsobjekt är valt. 2 Ett nytt avverkningsobjekt väljs i meny Visa / Avverk Objekt / Välj nytt objekt i listan / Byt till... 3 Om ett nytt avverkningsobjekt behöver skapas, se avsnitt Nytt avverkningsobjekt på sidan Registrera transportobjekt 1 Välj aktuellt avlastningsläge med flikarna högs upp i körmenyn, 2 Välj ett transportobjekt i körmenyns överdel. 3 Fyll i de uppgifter som behövs för att registrera aktuellt transportobjekt (vikt eller volym och ev. antal). Klicka på Registrera. 4 Välj om så behövs ett eller flera andra transportobjekt och registrera dem på samma sätt. 5 Om en registrering blev felaktig, markera objektet i listan, klicka på Ta bort och gör om registreringen. 6 När hela lasset är registrerat, klicka på Slutför reg. för att avsluta registreringen av lasset Skriv ut produktion 1 Klicka på Visa / Avverk Objekt / Välj objekt i lista / Visa produktion... 2 Klicka på Skriv ut Spara produktionsfil 1 Klicka på Visa / Avverk Objekt / Välj objekt i listorna Avverkningsobjekt eller Avslutade objekt / Exportera Prl... 2 En produktionsfil (.prl-fil) genereras för valt avverkningsobjekt och läggs i en speciell mapp, se avsnitt Grundinställning på sidan Skicka produktionsfil till SDC 1 Klicka på Visa / Avverkn. Objekt / Rapportera till SDC. dafv 1.4 sv Dasa Control Systems AB 13

18 3.5.7 Gör så här - Normal drift - Logga ut 14 Dasa Control Systems AB dafv 1.4 sv
