1 Funktioner i SDCs insändningsprogram Sender version installerad i skördare, skotare eller drivare Det går även att komma åt en kortfattad beskrivning av funktionerna i programmet via Hjälpknappen till höger i bilden. 1 Kontroll före insändning VIKTIGT: För att kommunikationen med SDC ska fungera får inte Arbeta offline ( Work Offline ) under Arkiv (File) eller Verktygs (Tools) -menyn i Internet Explorer vara ikryssat. Ett vanligt felmeddelande om Arbeta offline är ikryssat är Ingen kontakt med nätverket. 2 Uppkoppling Vid insändning via någon form av mobilt bredband måste uppkoppling mot Internet finnas innan filerna sänds iväg från Sender. Används GSM-telefon ringer Sender upp automatiskt när filerna ska skickas iväg. Det finns möjlighet att byta mellan de två uppkopplingsmetoderna inne i programmet. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

2 3 Fliken Insändning Normalt är det endast denna flik som behöver användas när filer ska skickas iväg till SDC. Genom att trycka på knappen Rapportera till SDC skickas alla filer som visas i rutan Filer att skicka. De filer som programmet visar beror på inställningar som gjorts i fliken Sökvägar. Det enda som eventuellt behöver ändras är om ni byter Uppdragsgivare eller Aggregat. Byte sker genom val i rullningslisten på respektive rad. Fältet Maskin nr till höger om uppdragsgivaren är ifyllt om man i Sender (fliken Profil) har angivit att ett visst maskinnummer ska skickas med filen när man kör för just den uppdragsgivaren. Om inte alla de filer som visas i rutan ska skickas iväg går det att markera dem i rutan Filer att skicka och trycka på knappen Sänd ej. Observera att dessa filer inte raderas utan ligger bara kvar till nästa insändningstillfälle. Ångrar man sig går det att lägga tillbaka dem via knappen Återställ. Ska du skicka andra filtyper, än de som markerats i fliken Sökvägar, kan du kryssa för rutan Annan och via knappen leta upp den aktuella filen i utforskaren som kommer fram. Filen visas då både i den lilla rutan längst ner och i rutan Filer att skicka. Till höger går det att välja om insändning ska ske via Uppringt (GSM-telefon) eller någon form av bredbandsuppkoppling (ex CDMA450, 3G, GPRS). Har man vid installationen valt båda alternativen går det växla mellan uppkopplingsmetoderna mellan olika insändningstillfällen. Insändningen startas genom att trycka på knappen Rapportera till SDC. Fungerar allt som det ska visas filöverföringen på skärmen och filen flyttas över till fliken Skickat. Om kommunikationen inte fungerar flyttas filen till Utkorgen och skickas iväg vid nästa uppkopplingsförsök utan att du behöver göra något extra. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

3 3.1 Kontroller vid insändning Funktioner ver I samband med insändningen sker vissa kontroller på att det finns giltiga identitetsuppgifter i filerna som skickas. Saknas nödvändiga uppgifter visas en ruta där korrekta värden kan matas in. När du har korrigerat värdet tryck på knappen Ny kontroll så skickas filen iväg till SDC. Om du inte vet de korrekta uppgifterna välj Sänd ej och låt filen ligga kvar tills du har tagit reda på dem. De uppgifter som kontrolleras vid insändning är: (Variabelnummer enligt StanFord) Virkesordernummer Anges i variabel 35 typ 2 (35/2), alternativt variabel 21 typ 1 Virkesordernummer fås av uppdragsgivaren. Observera att det är de 8 första tecknen som kontrolleras när det gäller variabeln för virkesorder. I de fall filen skördarens mätning ska vara vederlagsgrundande ska det finnas uppgifter efter virkesordernumret som anger vilken typ vederlag det ska vara. Se SDC handbok Redovisning av skördardata i VIOL. Uppdragsgivarens maskinnummer Anges i 3/2 alternativt 3/1 Maskinnumret anges med siffror och fås av uppdragsgivaren. Avverkningsföretag En kod för företaget som äger maskinen. Uppgiften hämtas i första hand från variabel 34 typ 2 i filen som ska sändas. Om koden saknas eller om det är ett ogiltigt värde i filen används det som har angivits i Sender (se fliken Profil). Vet du inte den rätta koden för avverkningsföretaget ska du skriva 10 st nollor i fältet. Koden är ett tiosiffrigt nummer bestående av huvudkod (företagsidentitet) och internt nummer som tillhandahålls av SDC. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

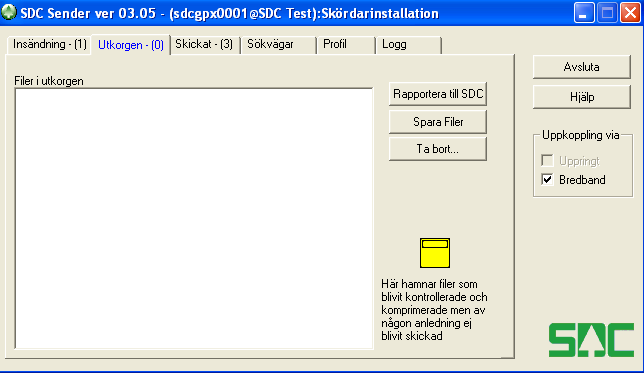

4 Korrupta filer Kommer det ett meddelande om att filen är korrupt beror det på att filen avslutas på ett felaktigt sätt. Testa att spara om filen i styrsystemet. Kontroll av aggregat Är programmet installerat i en skördare eller drivare kontrolleras att ett aggregat har valts. I skotarinstallationen går det att välja <Används ej> som aggregat. 3.2 Insändning från kontor eller hem-pc Knappen Spara fil kan användas om filen ska sparas ner på en diskett och sändas iväg från kontoret istället. Även när filen sparas på disketten sker samma kontroller av filinnehållet som vid insändning. Precis som när filen skickas direkt till SDC flyttas filen även till fliken Skickat när den sparas på detta sätt. Denna metod kan användas om inte kommunikationen från maskinen fungerar på grund av t ex dålig täckning. 4 Fliken Utkorgen I denna flik visas de filer man har försökt men inte lyckats skicka iväg. Dessa skickas iväg vid nästa uppkopplingsförsök. Det går även att skicka enbart de filer som visas i Utkorgen genom att trycka på knappen Rapportera till SDC på denna flik. Genom att markera en fil och trycka på knappen Ta bort försvinner den från Utkorgen utan att skickas iväg. Knappen Spara fil kan användas om filen ska sparas ner på diskett för att sändas in från kontoret istället. OBS! Filerna har fått ett annat namn här jämfört med det ursprungliga som visades i fliken Insändning. För att SDC enklare ska kunna identifiera filen har filnamnet kompletterats med bland annat identitetsuppgifter för uppdragsgivare och maskin. Sist i det nya filnamnet finns dock det ursprungliga namnet kvar. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

5 5 Fliken Skickat I denna flik visas vilka filer som har skickats iväg den senaste tiden från programmet. Observera att filerna har fått andra namn jämfört med originalfilerna (se Utkorgen) och att det är en fil per insändningstillfälle. Genom markera och trycka på knappen Flytta till utkorgen går det att lägga tillbaka filen i utkorgen och skicka den på nytt. Knappen Ta bort raderar filen från fliken utkorgen. Längst ner på fliken går det också att ställa in att filerna ska försvinna automatiskt efter ett visst antal dagar (förvalt värde är 365 dagar). Ändras antalet måste det sparas genom knappen Spara inställning. 5.1 Kopior En kopia av de ursprungliga filerna sparas också i mappen C:\SDC\SDCSPARAT. Skillnaden mot de filer som syns i fliken Skickat är att där sparas endast en ackumulerad fil per trakt oavsett hur många gånger insändning skett till SDC. I denna mapp behåller filerna sina ursprungliga namn. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

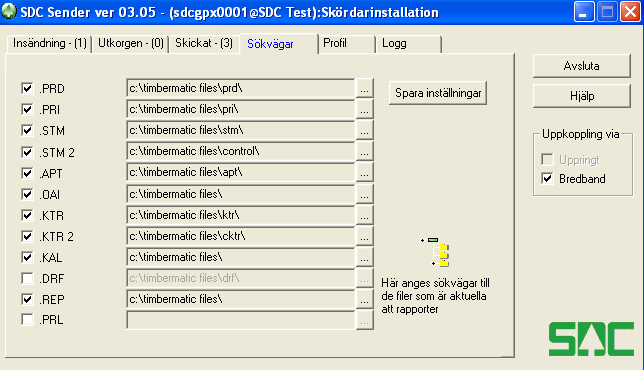

6 6 Fliken Sökvägar I denna flik går det att ange vilka filtyper som ska sändas iväg till SDC. För respektive filtyp går det också att ange sökvägen till filtypen. Sökvägarna som visas gäller för styrsystemet som valdes vid installationen. Denna kan ändras för varje filtyp via knappen. Vilka filtyper som är förbockade påverkas också av om installationen sker på skördare, skotare eller drivare. Är det inte aktuellt att skicka en viss filtyp tas bocken bort på just den raden. Kom ihåg att spara eventuella ändringar med knappen Spara inställning. OBS! Alla filer av den valda filtypen som finns i katalogen som sökvägen pekar mot kommer synas på insändningsfliken och följa med vid rapporteringen till SDC. Detta innebär att efter nyinstallation eller när nya filtyper ska börja sändas in kommer det antagligen finnas många gamla filer i katalogen som inte behöver skickas till SDC. Dessa gamla filer bör därför tas bort eller flyttas från katalogen som sökvägen pekar mot. Borttagningen kan inte ske inifrån detta program. De filtyper som finns att välja mellan är namnsatta enligt Stanford och har följande innehåll:.prd Produktionsfil (skördare) aggregerad i diameter- och längdklasser.pri Produktionsfil (skördare) uppdelad på enskild stockdata.stm Stamdatafil.APT Apteringsfil.OAI Fil med identitetsuppgifter för den aktuella trakten.ktr Kontrollmätningsfil.KAL Kalibreringsfil.DRF Driftsuppföljning på maskinen.rep Reparationsuppföljning.PRL Produktionsfil skotare För filtyperna KTR och STM finns det möjlighet att ange två olika sökvägar. Detta för att vissa styrsystem sparar kontrollmätningar och stamdata från subjektivt och slumpvist utvalda träd i olika kataloger på skördardatorn. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

7 7 Fliken Profil I denna flik visas de maskinspecifika uppgifterna. Genom att trycka på knappen Ändra aktiveras alla fälten och rullningslisterna och det är möjligt att ändra någon uppgift. Kom ihåg att ändringar måste sparas med knappen Spara inställning! Identitet hos SDC och Lösenord hos SDC är uppgifter som tillhandahålls av SDC i samband med installationen. Observera att vid bredbandsuppkoppling måste användarnamnet anges med små bokstäver (sdcgpx.). Även Kod för avverkningsföretag tillhandahålls av SDC. Det är en tiosiffrig kod för företaget som äger maskinen. Vet du inte den rätta koden ska det stå i fältet. På raden Maskintillverkare anges fabrikat. I listorna Aggregat A (större) och Aggregat B (mindre) går det att ange vilka aggregat som används på skördaren. De val som sker här visas i listan med alternativa aggregat på fliken Insändning. Saknas ditt aggregat i listan är det bra om ni kontaktar SDC så att listan kan kompletteras. Ändring av styrsystem bör inte ske här. Har det blivit fel eller om ni bytt styrsystem rekommenderas ominstallation av programmet. Vid Språk/language finns möjlighet att ändra klartexterna i programmet från svenska till tyska. Ändras språket måste programmet startas om. Knappen Verifiera ID samt sök uppdateringar behöver normalt bara användas i samband med installation för att kontrollera att rätt ID och lösenord har matats in. Trycker du på knappen testas en uppkoppling mot SDC. Det sker även kontroll på att du har den senaste versionen av programmet installerad. Fungerar uppkoppling, identitet och lösenord kommer det fram ett meddelande som bekräftar det. Knappen Maskinnummer kan användas om man vill vara säker på att alla filer som sänds iväg innehåller samma företagsspecifika maskinnummer. Har man angivet ett maskinnummer F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

8 här skriver det över eventuellt maskinnummer som fanns med i den ursprungliga filen. Kör maskinen för flera uppdragsgivare går det att ange olika förvalda värden. För att lägga in ett förvalt maskinnummer markeras din uppdragsgivare i den övre rutan så att denna visas på raden längst ner. I fältet till höger om skrivs maskinnumret in. Knappen Aktivera (eller Enter) flyttar upp numret i den övre rutan. Detta kan sedan upprepas för alla uppdragsgivare som är aktuella. Innan bilden stängs måste man trycka på Spara inställningar. 8 Fliken Logg Här loggas allt som sker i programmet i samband med insändning. Normalt behöver denna inte användas men det kan vara aktuellt att titta i den i samband med felsökning. 9 Uppdateringar När du trycker på knappen Verifiera ID samt sök uppdateringar sker en kontroll om det finns en nyare version av programmet att hämta än den du har installerad. Finns det uppdateringar kan du själv välja om du vill hämta dem direkt eller vänta till ett senare tillfälle. Denna fråga kommer upp varje gång tills du har hämtat uppdateringen. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)

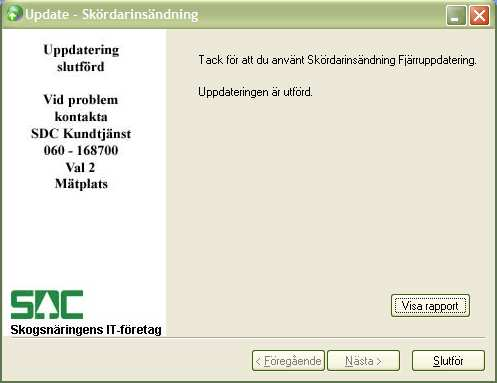

9 Vid uppdatering hämtas de filer som har förändrats jämfört med vad du har på din dator. Tryck på Slutför i denna bild så kopplar programmet ner. 10 Kundsupport Har du frågor ang. funktioner i Sender kan ni vända er till SDC kundtjänst, tfn talsvarsval 5 eller drivning@sdc.se. F a x : O r g n r : P o s t g i r o : B a n k g i r o : (9)
