1 Broschyröversikt ADAP-KOOL förångarregulatorer Uppnå förstklassig energieffektivitet och livsmedelssäkerhet Beprövade lösningar baserade på 30 års erfarenhet food-retail.danfoss.com

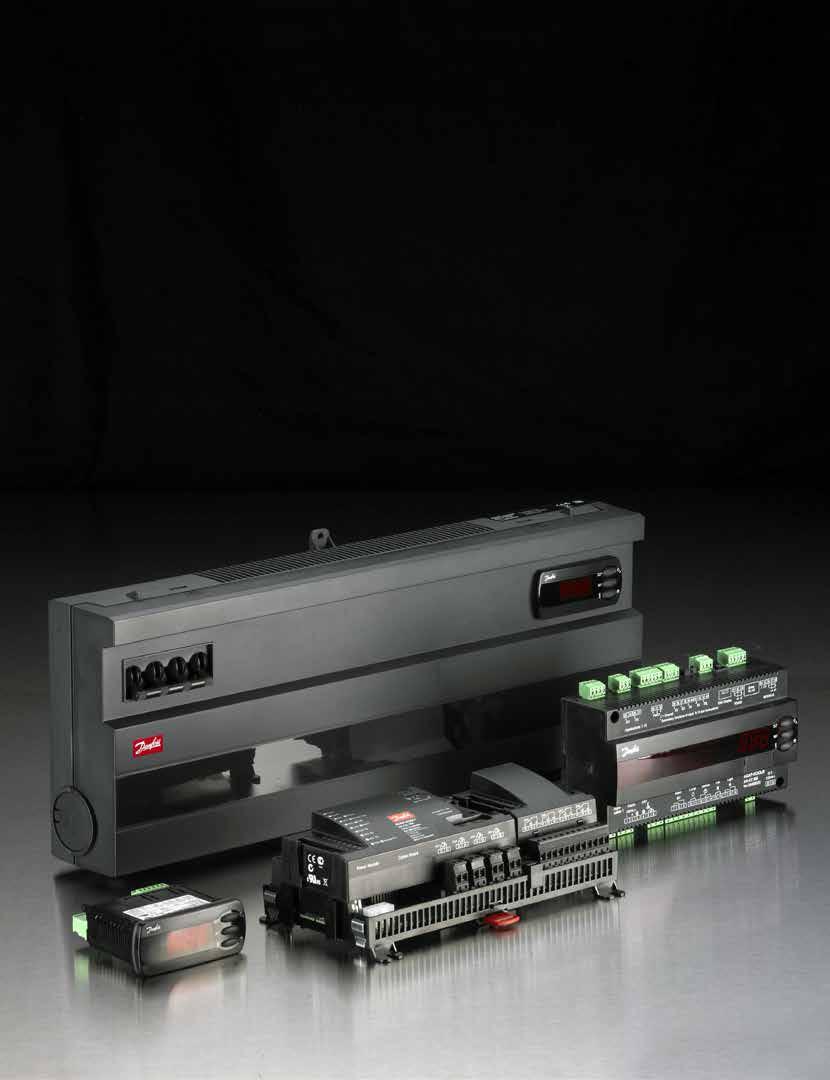

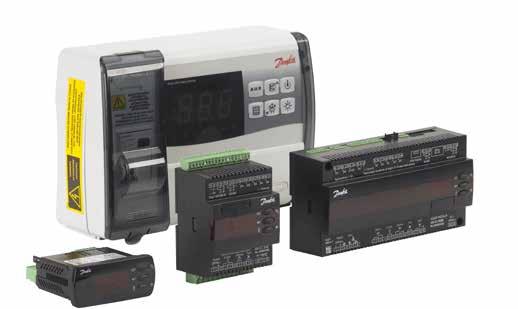

2 Robust, enkel och intelligent Från grundläggande till avancerad Komplett utbud av regulatorer för TXV-lösningar EKC 202; EKC 302; AK-CC 250; AK-CC 350; AK-CC 450 Danfoss erbjuder ett komplett utbud av förångarregulatorer för termostatiska expansionsventiler. Huvudfunktioner: Robust Inbyggd datakommunikation Uppfyller kraven för HACCP Enkel användning och installation Finns i version för panelmontering eller DIN-montering Förångarstyrning av CO 2 Danfoss särskilda algoritmer för CO 2-insprutning (som finns i AK-CC 550A, AK- CC 750 och AK-CT 200) garanterar snabb reaktion om ventilen är stängd och förhindrar att köldmedium flyter tillbaka in i sugledningen. Danfoss adaptiva överhettningsreglering med CO 2-insprutning minskar överhettningen till lägsta möjliga nivå vid alla belastningsförhållanden. Danfoss populära AKV-ventil med elektrisk expansion finns också för CO 2. Dess normalt stängda funktioner minimerar risken för skador i kompressorn vid händelse av strömavbrott. Med mer än 2 miljoner AKV-ventiler installerade i stormarknader över hela världen, har denna ventil visat sig vara robust och enkel att installera och serva.

3 EKC 202 EKC 302 AK-CC 250 AK-CC 350 AK-CC450 AK-RC 101 AK-CC 550 AK-CC 750 AK-CT 200 TXVkylregulator TXVkylregulator Högkapacitiv TXVförångarregulator TXVrumsregulator Expansionsventil TXV TXV TXV TXV AKV Reglerprincip ON OFF ON OFF Modulerande eller ON OFF ON OFF Högkapacitiv EEV-förångarregulator MSS överhettningsreglering 4 st AKV/Stepper/ TXV MSS överhettningsreglering Regulatorlåda med förångar- och effektreglering TXV eller AKV MSS överhettningsreglering Snabbinstallation Applikationsmakron Applikationsmakron Applikationsmakron Applikationsmakron Applikationsmakron Kommunikation Modbus eller Lon tillval tillval LON tillval LON Inbyggd Modbus Tillval LON Inbyggd LON Tillval LON Givaringångar: Pt 1000/Aks 32r 2 / - 3 / - 6 / - 2 / - EKS / 1 S2/S3/S4/S5/S6 (S5b) Flexibel via I/O 8 / 1 S2/S3/S4/S5/S6/S3b/ S5b/S6b Digitala ingångar: Styrkontakt/230 V AC Digitala reläutgångar/akv 1 / - 2 / - 2 / 1 2 / - 2 / 1 Flexibel via I/O 6 / / - 4 / - 6 / - 5 / - 5 / 1 Flexibel via I/O 8x16 A + 1 / 1 Matningsspänning 230 V AC 230 V AC 230 V AC 230 V AC 115 V AC 230 V AC 24 V AC/DC 3 st 230 V AC+N ( L1, L2, L3, N,PE) Co 2-reglering ( )* Adaptiv avfrostning Sargvärmestyrning Reglering av varmgasavfrostning ( ) ( ) Värmetermostat Mcb serviceomkopplare Integrerad effektreglering/3-fas avfrostning (avfrostning enfas) (avfrostning 1- eller 3-fas) Inbyggt strömlarm låg belastning * Pumpad CO 2

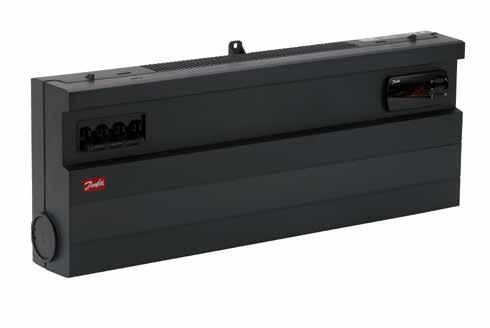

4 Högkapacitiv med bästa TCO Komplexiteten i kyldiskarnas kopplingsdon kan reduceras avsevärt med den nya ADAP-KOOL AK-CT 200, som samlar alla kylreglage på ett ställe. Ändringar görs genom en enkel konfigurering av programvara i stället för i olika elektriska komponenter och kablage. Den nya regulatorn underlättar felsökning, service och underhåll, och den kompakta och eleganta designen passar in i alla miljöer. AK-CT 200 erbjuder: Konfigurerbar säkringsstorlek (4 till 16 A) En gemensam etikett för alla kyldiskar Vanlig eller 3-fas avfrostning Energistyrning från 10 W till 10 kw Från nutidens lösningar för kyldiskar Elektromekaniska standardkomponenter och elektriska standardledningar För helt integrerad kyldisk- och kylmöbelregulator Integrerade elektriska komponenter Inbyggd mätning av ström Nollgenomgångsteknik Kopplingsbara fjäderbelastade kabelanslutningar Minskad komplexitet, större besparingar Minskar antalet komponenter från 300 till 1 *endast tillgängligt med 240 V matningsspänning

5 Spara energi och öka livsmedelssäkerheten Danfoss har ett brett sortiment av förångarstyrningslösningar med termostatiska eller elektriska expansionsventiler. Lösningarna kan användas för en rad olika köldmedier och arbetsförhållanden. Danfoss lösningar är utformade för att säkerställa exakt styrning vid insprutning av köldmedium i förångare så att optimal prestanda och låg energiförbrukning erhålls. Bland de viktigaste funktionerna finns: Adaptiv överhettningsreglering Adaptiv avfrostning avfrostning när det behövs Adaptiv nöddrift för att undvika livsmedelsförluster vid strömavbrott Snabbinstallation tack vare förinställningar av applikationen Robust elektrisk ventil med integrerad magnetventil Optimalt utnyttjande vid alla belastningsförhållanden Ingen överhettning krävs för att öppna Lågt Pc kompenseras automatiskt med högre öppningsgrad Dedikerade HACCP-givare Modulerande temperaturreglering för exakt temperatur 8 12 % energibesparingar jämfört med TXV eller andra EEV-lösningar Inbyggd datakommunikation för fjärrstyrd larmövervakning och service minimerar livsmedelssvinn och minskar underhållskostnader. Dessutom erbjuder Danfoss elektroniskt levererade tjänster bland sina lösningar, inklusive HACCP-rapportering, larmhantering, resultatuppföljning och jämförelseindex. Adaptiv reglering för minimal stabil överhettning (MSS) MSS säkerställer att insprutning av köldmedium i enskilda kylmöbler och skåp anpassas utifrån det faktiska behovet. Detta eliminerar energislöseri och maximerar systemets effektivitet Börvärde överhettning Faktisk överhettning Intelligenta regleringslösningar för förenklad installation ADAP-KOOL förångarregulatorer för kyldiskar och kylrum erbjuder 5:e generationens intelligenta och adaptiva överhettningsreglering, även för CO 2-applikationer. Olika tillämpningar har olika regleringsdynamiker som alla kräver särskilda upplägg och optimeringar. Danfoss intelligenta regulatorer anpassar sig automatiskt till olika förångartillämpningar och lastförhållanden. Dessutom erbjuds bland våra intelligenta lösningar: Optimering av sargvärme Dag- och nattfunktioner (möbeltemperatur, täckning och belysning) Varmgasavfrostning

6 Upptäck möjligheterna med Danfoss Smart Store Danfoss elektroniskt levererade tjänster Enterprise Manager XM L Öppet XML-gränssnitt för integrering med 3:e part Webbläsare för Remote Management Tool System Manager StoreView Desktop SiteService App Förångarstyrning Maskinregulator VVS, belysning, hjälpstyrning Grundläggande Högkapacitiv Regulatorlåda Mellansegments HFC Högkapacitiv HFC/CO 2 Grundläggande reglering Anpassade lösningar 3:e parts VVS, belysning, regulatorer TXV EEV Givare Frekvensomformare CO 2 -ventiler I/O-moduler Fuktgivare Belysningsgivare Värmeväxlare Tillbehörskomponenter Balanseringsventiler Luftkylda aggregat Kompressorer Gasgivare Energimätare Läs mer på food-retail.danfoss.com DKRCE.PB.L00.E1.07 Danfoss DCS (scg)
