1 Bussmodulregulator BMR Den nya med manöverratt

2 Bussmodulregulator BMR Universellt användbar enkelt att använda Bussmodulregulator BMR är en kompakt enhet för styrning, övervakning och optimering av värme-, ventilations- och klimatanläggningar. Den kan blockprogrammeras fritt vilket gör den flexibel och mångsidig. Med hjälp av kompletterande programvara kan regulatorn anpassas individuellt till skiftande krav och olika anläggningars specifika behov. Bussmodulregulatorn monteras enkelt på en DIN-skena i ett apparatskåp eller i normkapslingar. Den har dessutom avtagbara plintar som ytterligare förenklar installationen. Handställning via FBU är möjlig. FBU kommunicerar med BMR via CAN-bus och kan enkelt busskopplas. Bussmodulregulatorn har inbyggd webserver och Ethernet-anslutning. Därmed är det enkelt att visa driftteknisk information på en dator. Bussmodulregulatorn sköts enkelt genom det välbeprövade konceptet från Kieback&Peter med manöverratt. illsammans med den bakgrundsbelysta displayen utförs enkelt alla uppgifter och användaren guidas enkelt genom de logiskt uppbyggda menyerna. Antalet in- och utgångar kan utökas med funktionsmoduler (BMF) och universala fältbussmoduler (FBU). Manöverknappar för snabb information från anläggningarna Bakgrundsbelyst grafisk display Enknappsmanövrering med ratt för intuitivt handhavande M Fältbuss för anslut ning av ytterligare bussenheter RS232- Gränssnitt för fjärrstyrd övervakning RJ45-Ethernet-anslutning för integration i nätverk och manövrering via webbläsare I/O utökning via fuktionsmoduler Standarddimensioner Enkel montering på DIN skena Avtagbara plintar som förenklar installationen Universella in- och utgångar 2

3 Sömlös integration 3

4 Mjukvara Mjukvara för enkel konfiguration av värme- och ventilationsanläggningar Enkel styrning Logiska menyer Många olika val ger hög flexibilitet Snabb och enkel makroöversikt Möjlighet till skapande av sammanställning, materiallista och beställningslista Snabb och enkel konfiguration eknisk data Automationscentralen BMR Fristående automationscentral för reglerings-, optimerings-, styr-, och övervakningsfunktioner. Processor 32 bitars Processor Strömförsörjning Nätstpänning V AC +/ 10 %; 50 Hz Kommunikation CP/IP via Ethernetkabel (CA5, 10/100Mbit) Integrerad fjärrstyrning via dator med webbläsare RS232-Gränssnitt för fjärrstyrd övervakning Gränssnitt 5 binära utgångar (potential fria reläkontakter) 2 binära ingångar (även möjliga som impulsingångar 40 Hz) 8 universella in- och utgångar parameterbara som: digitala ingångar digitala utgångar Analoga ingångar: V, KP10, Pt100, Pt1000, Ni100, Ni1000, KP250 Analog utgång: V Styrning och konfiguration Styrning av automationscentralen genom redan existerande anläggningsmakro. Konfiguration genom användning av modern och effektiv blockprogrammering som minskar arbetet med projektering av standardapplikationer. 4

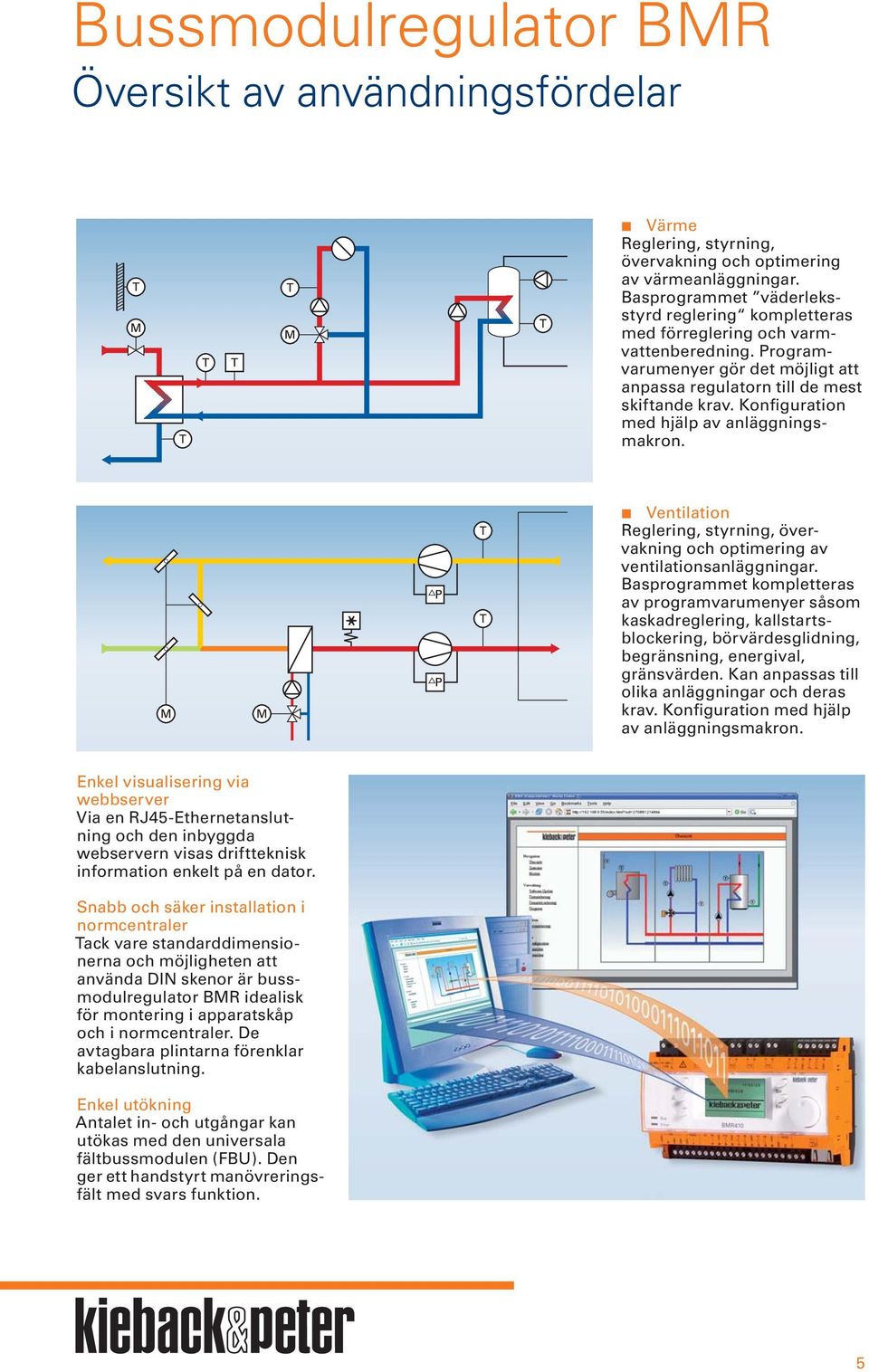

5 Bussmodulregulator BMR Översikt av användningsfördelar Värme Reglering, styrning, övervakning och optimering av värmeanläggningar. Basprogrammet väder leksstyrd reglering kom pletteras med förreglering och varmvattenberedning. Programvarumenyer gör det möjligt att anpassa regulatorn till de mest skiftande krav. Konfiguration med hjälp av anläggningsmakron. Ventilation Reglering, styrning, övervakning och optimering av ventilationsanläggningar. Basprogrammet kompletteras av programvarumenyer såsom kaskadreglering, kallstartsblockering, börvärdesglidning, begränsning, energival, gränsvärden. Kan anpassas till olika anläggningar och deras krav. Konfiguration med hjälp av anläggningsmakron. Enkel visualisering via webbserver Via en RJ45-Ethernetanslutning och den inbyggda webservern visas driftteknisk information enkelt på en dator. Snabb och säker installation i normcentraler ack vare standarddimensionerna och möjligheten att använda DIN skenor är bussmodulregulator BMR idealisk för montering i apparatskåp och i normcentraler. De avtagbara plintarna förenklar kabelanslutning. Enkel utökning Antalet in- och utgångar kan utökas med den universala fältbussmodulen (FBU). Den ger ett handstyrt manövreringsfält med svars funktion. 5

6 Här finns vi: Huvudkontor Sverige Kieback&Peter AB Södra Dragongatan Ystad Sverige elefon Fax Huvudkontor export Kieback&Peter GmbH & Co. KG empelhofer Weg Berlin yskland elefon Fax Huvudkontor Kieback&Peter GmbH & Co. KG empelhofer Weg Berlin yskland elefon Fax V 102 / 2008 WB121-SV 1000
