TEKNISK DATA & PRISLISTA

Storlek: px
Starta visningen från sidan:

Download "TEKNISK DATA & PRISLISTA 2004-11"

Transkript

1 TEKNISK DATA A & PRISLISTA A

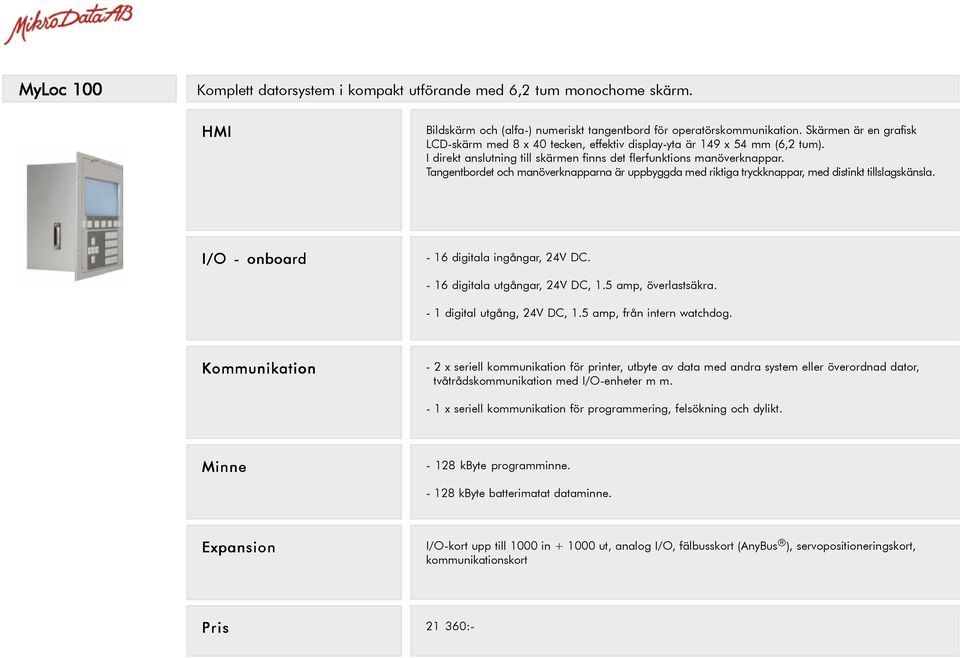

2 MyLoc 100 Komplett datorsystem i kompakt utförande med 6,2 tum monochome skärm. HMI Bildskärm och (alfa-) numeriskt tangentbord för operatörskommunikation. Skärmen är en grafisk LCD-skärm med 8 x 40 tecken, effektiv display-yta är 149 x 54 mm (6,2 tum). I direkt anslutning till skärmen finns det flerfunktions manöverknappar. Tangentbordet och manöverknapparna är uppbyggda med riktiga tryckknappar, med distinkt tillslagskänsla. I/O - onboard - 16 digitala ingångar, 24V DC digitala utgångar, 24V DC, 1.5 amp, överlastsäkra. - 1 digital utgång, 24V DC, 1.5 amp, från intern watchdog. Kommunikation - 2 x seriell kommunikation för printer, utbyte av data med andra system eller överordnad dator, tvåtrådskommunikation med I/O-enheter m m. - 1 x seriell kommunikation för programmering, felsökning och dylikt. Minne kbyte programminne kbyte batterimatat dataminne. Expansion I/O-kort upp till 1000 in ut, analog I/O, fälbusskort (AnyBus ), servopositioneringskort, kommunikationskort :-

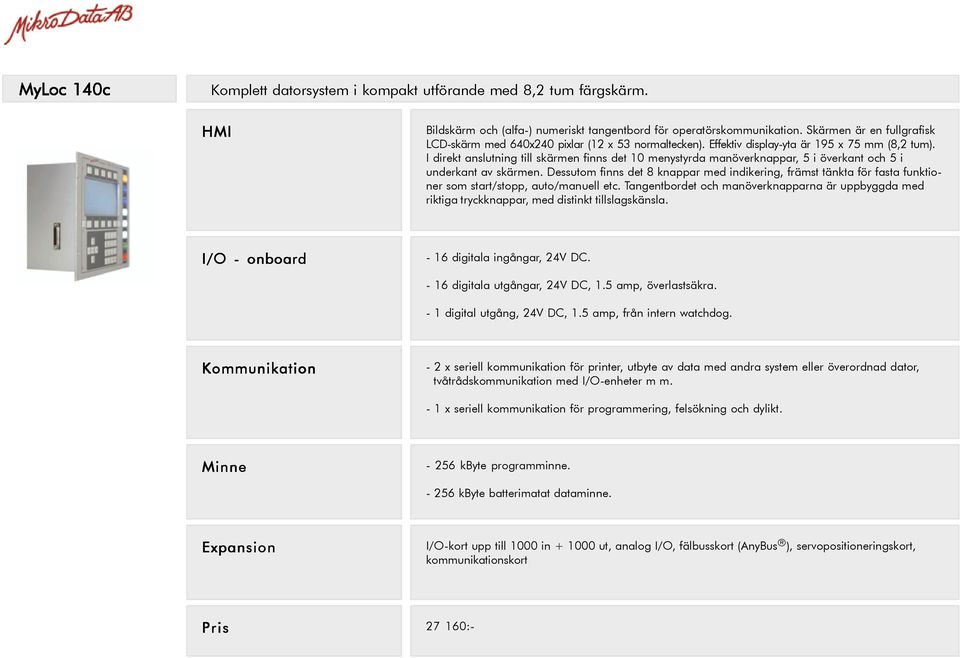

3 MyLoc 140c Komplett datorsystem i kompakt utförande med 8,2 tum färgskärm. HMI Bildskärm och (alfa-) numeriskt tangentbord för operatörskommunikation. Skärmen är en fullgrafisk LCD-skärm med 640x240 pixlar (12 x 53 normaltecken). Effektiv display-yta är 195 x 75 mm (8,2 tum). I direkt anslutning till skärmen finns det 10 menystyrda manöverknappar, 5 i överkant och 5 i underkant av skärmen. Dessutom finns det 8 knappar med indikering, främst tänkta för fasta funktioner som start/stopp, auto/manuell etc. Tangentbordet och manöverknapparna är uppbyggda med riktiga tryckknappar, med distinkt tillslagskänsla. I/O - onboard - 16 digitala ingångar, 24V DC digitala utgångar, 24V DC, 1.5 amp, överlastsäkra. - 1 digital utgång, 24V DC, 1.5 amp, från intern watchdog. Kommunikation - 2 x seriell kommunikation för printer, utbyte av data med andra system eller överordnad dator, tvåtrådskommunikation med I/O-enheter m m. - 1 x seriell kommunikation för programmering, felsökning och dylikt. Minne kbyte programminne kbyte batterimatat dataminne. Expansion I/O-kort upp till 1000 in ut, analog I/O, fälbusskort (AnyBus ), servopositioneringskort, kommunikationskort :-

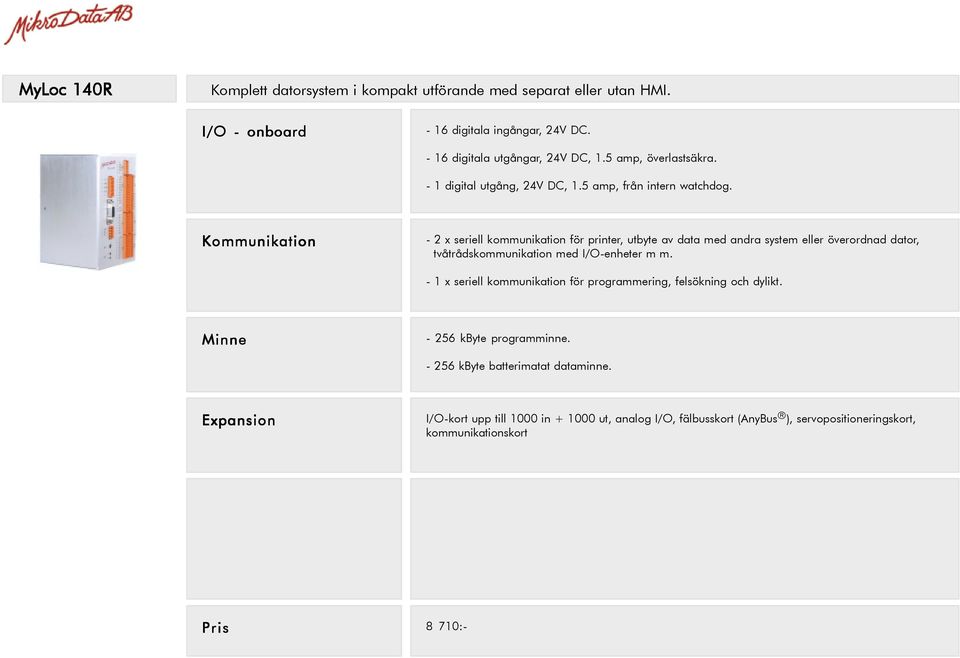

4 MyLoc 140R Komplett datorsystem i kompakt utförande med separat eller utan HMI. I/O - onboard - 16 digitala ingångar, 24V DC digitala utgångar, 24V DC, 1.5 amp, överlastsäkra. - 1 digital utgång, 24V DC, 1.5 amp, från intern watchdog. Kommunikation - 2 x seriell kommunikation för printer, utbyte av data med andra system eller överordnad dator, tvåtrådskommunikation med I/O-enheter m m. - 1 x seriell kommunikation för programmering, felsökning och dylikt. Minne kbyte programminne kbyte batterimatat dataminne. Expansion I/O-kort upp till 1000 in ut, analog I/O, fälbusskort (AnyBus ), servopositioneringskort, kommunikationskort 8 710:-

5 Op140c MyLoc operatörspanel med 8,2 tum färgskärm. HMI Bildskärm och (alfa-) numeriskt tangentbord för operatörskommunikation. Skärmen är en fullgrafisk LCD-skärm med 640x240 pixlar (12 x 53 normaltecken). Effektiv display-yta är 195 x 75 mm (8,2 tum). I direkt anslutning till skärmen finns det 10 menystyrda manöverknappar, 5 i överkant och 5 i underkant av skärmen. Dessutom finns det 8 knappar med indikering, främst tänkta för fasta funktioner som start/stopp, auto/manuell etc. Tangentbordet och manöverknapparna är uppbyggda med riktiga tryckknappar, med distinkt tillslagskänsla. Kommunikation CAN-buss för anslutning till ML140R :-

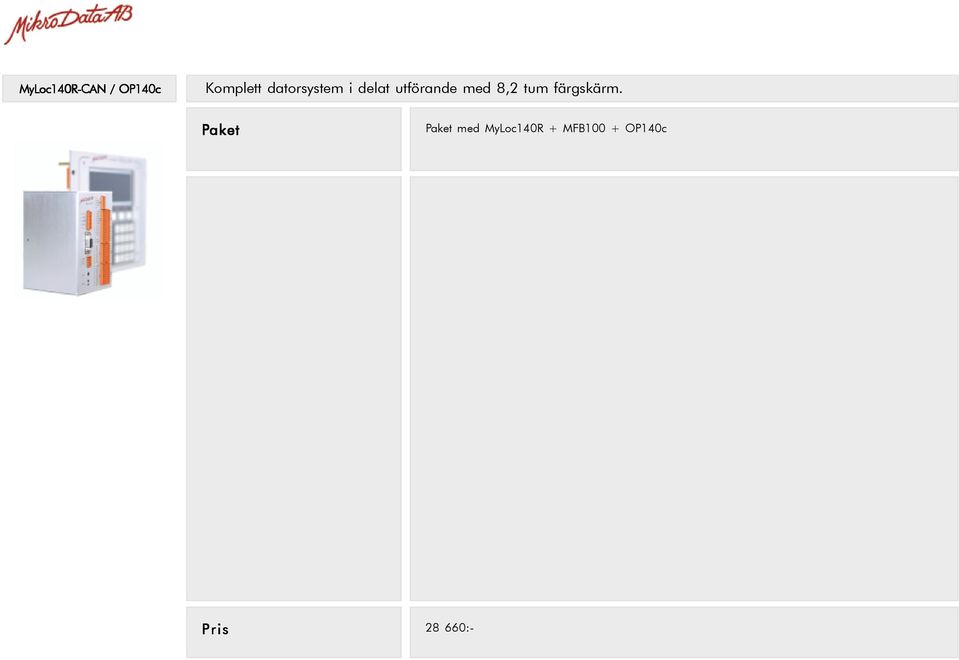

6 MyLoc140R-CAN / OP140c Komplett datorsystem i delat utförande med 8,2 tum färgskärm. Paket Paket med MyLoc140R + MFB100 + OP140c :-

7 MyLoc oc 20 Industridator i kompakt utförande med display. HMI Display och knappsats för operatörskommunikation. Displayen har 4 rader på vardera 20 tecken. Den har även softkeys under displayen. Knappsatsen är numerisk, och användes för att ange siffervärden, tider, positioner m. m. Systemet klarar enklare operatörskommunikation med feltexter och små menyer. Knappsats och manöverknappar är uppbyggda med riktiga tryckknappar, med distinkt tillslagskänsla. I/O - onboard - 16 digitala ingångar, 24V DC digitala utgångar, 24V DC, 1.5 amp, överlastsäkra. - 1 pulsgivaringång, för en tvåfas inkrementell givare, max räknefrekvens = 2kHz. Kommunikation - 2 anslutningar för Cabi-Net, fåtråds lokalt I/O-system. - Seriell kommunikation för programmering, utbyte av data med andra system eller överordnad dator, tvåtrådskommunikation med I/O-enheter m m. Minne - 8 kbyte programminne. (32 kbyte MyLoc 20-32k) - 4 kbyte batterimatat dataminne. (8 kbyte MyLoc 20-32k) Expansion I/O-kort upp till 512 I/O 6 950:- (7 550:- MyLoc 20-32k)

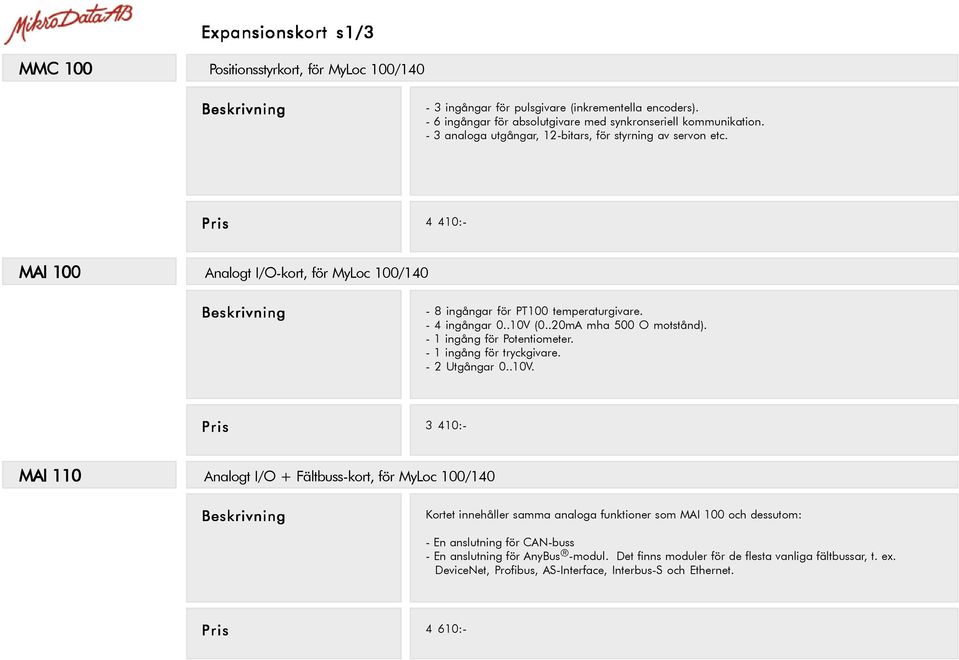

8 Expansionskort s1/3 MMC 100 Positionsstyrkort, för MyLoc 100/140-3 ingångar för pulsgivare (inkrementella encoders). - 6 ingångar för absolutgivare med synkronseriell kommunikation. - 3 analoga utgångar, 12-bitars, för styrning av servon etc :- MAI 100 Analogt I/O-kort, för MyLoc 100/140-8 ingångar för PT100 temperaturgivare. - 4 ingångar 0..10V (0..20mA mha 500 O motstånd). - 1 ingång för Potentiometer. - 1 ingång för tryckgivare. - 2 Utgångar 0..10V :- MAI 110 Analogt I/O + Fältbuss-kort, för MyLoc 100/140 Kortet innehåller samma analoga funktioner som MAI 100 och dessutom: - En anslutning för CAN-buss - En anslutning för AnyBus -modul. Det finns moduler för de flesta vanliga fältbussar, t. ex. DeviceNet, Profibus, AS-Interface, Interbus-S och Ethernet :-

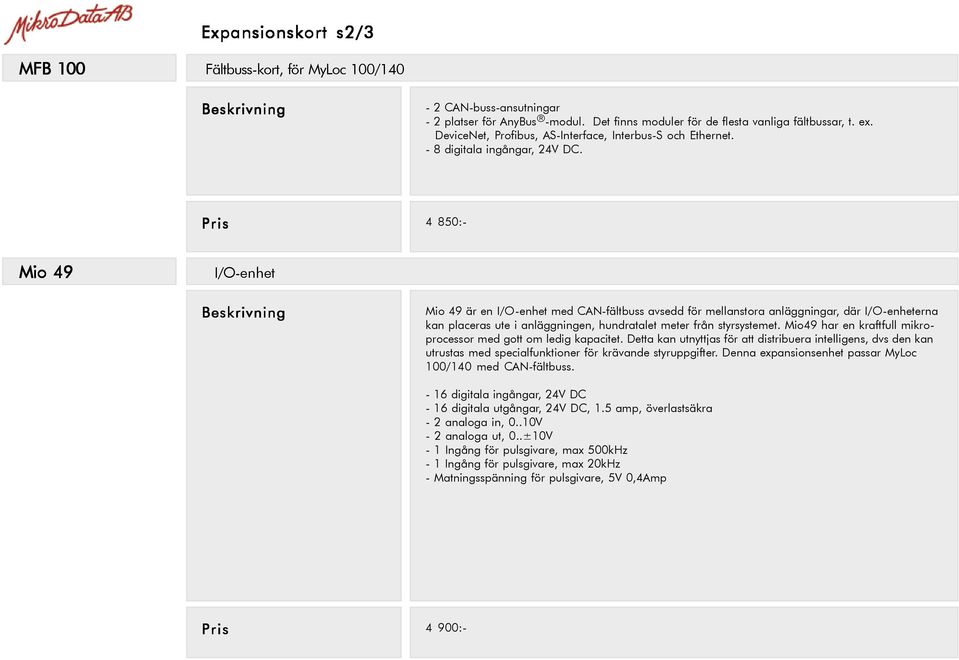

9 Expansionskort s2/3 MFB FB 100 Fältbuss-kort, för MyLoc 100/140-2 CAN-buss-ansutningar - 2 platser för AnyBus -modul. Det finns moduler för de flesta vanliga fältbussar, t. ex. DeviceNet, Profibus, AS-Interface, Interbus-S och Ethernet. - 8 digitala ingångar, 24V DC :- Mio io 49 I/O-enhet Mio 49 är en I/O-enhet med CAN-fältbuss avsedd för mellanstora anläggningar, där I/O-enheterna kan placeras ute i anläggningen, hundratalet meter från styrsystemet. Mio49 har en kraftfull mikroprocessor med gott om ledig kapacitet. Detta kan utnyttjas för att distribuera intelligens, dvs den kan utrustas med specialfunktioner för krävande styruppgifter. Denna expansionsenhet passar MyLoc 100/140 med CAN-fältbuss digitala ingångar, 24V DC - 16 digitala utgångar, 24V DC, 1.5 amp, överlastsäkra - 2 analoga in, 0..10V - 2 analoga ut, 0..±10V - 1 Ingång för pulsgivare, max 500kHz - 1 Ingång för pulsgivare, max 20kHz - Matningsspänning för pulsgivare, 5V 0,4Amp 4 900:-

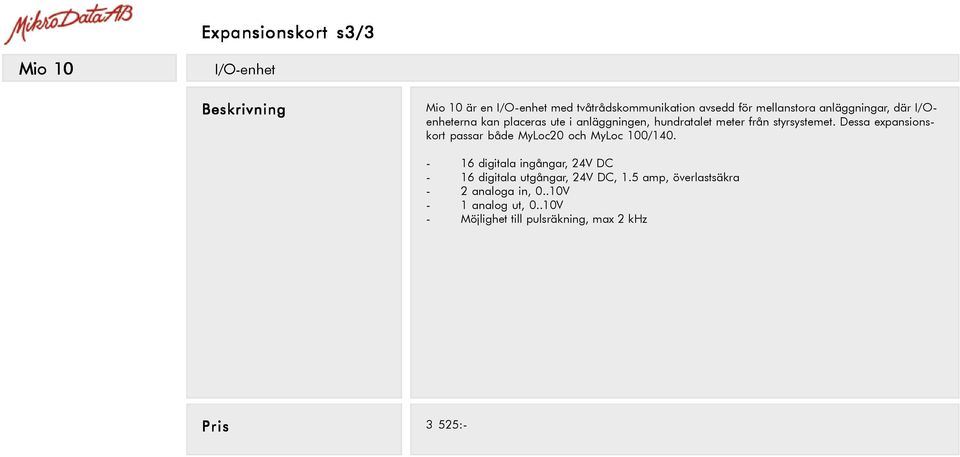

10 Expansionskort s3/3 Mio io 10 I/O-enhet Mio 10 är en I/O-enhet med tvåtrådskommunikation avsedd för mellanstora anläggningar, där I/Oenheterna kan placeras ute i anläggningen, hundratalet meter från styrsystemet. Dessa expansionskort passar både MyLoc20 och MyLoc 100/ digitala ingångar, 24V DC - 16 digitala utgångar, 24V DC, 1.5 amp, överlastsäkra - 2 analoga in, 0..10V - 1 analog ut, 0..10V - Möjlighet till pulsräkning, max 2 khz 3 525:-

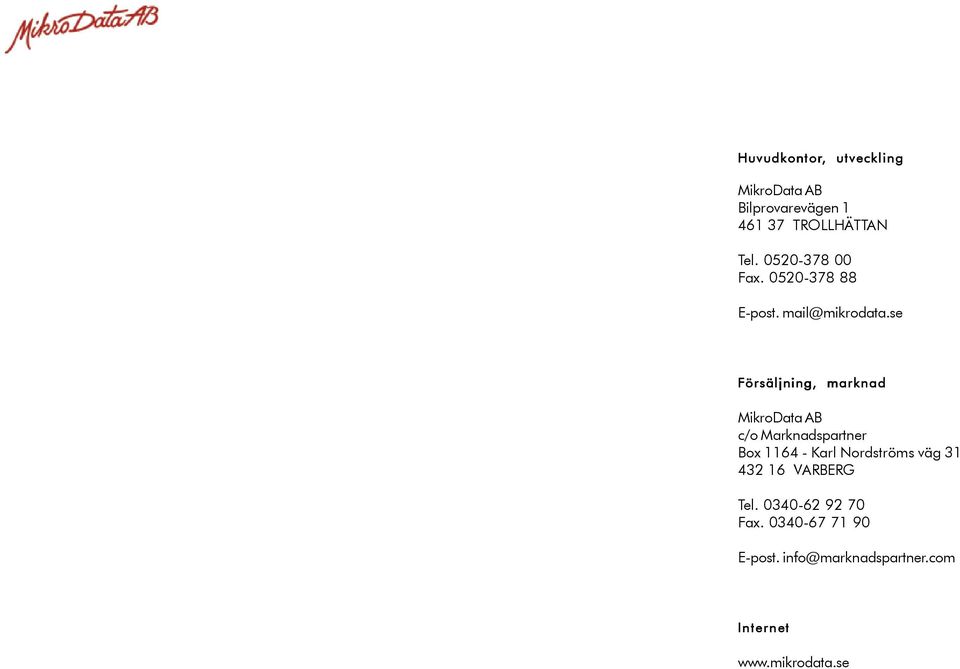

11 Huvudkontor,, utveckling MikroData AB Bilprovarevägen TROLLHÄTTAN Tel Fax E-post. Försäljning, marknad MikroData AB c/o Marknadspartner Box Karl Nordströms väg VARBERG Tel Fax E-post. Internet
