1 GPRS Data Logger och Internetportalen D2W Obegränsad åtkomst till mätdata! ventim.se

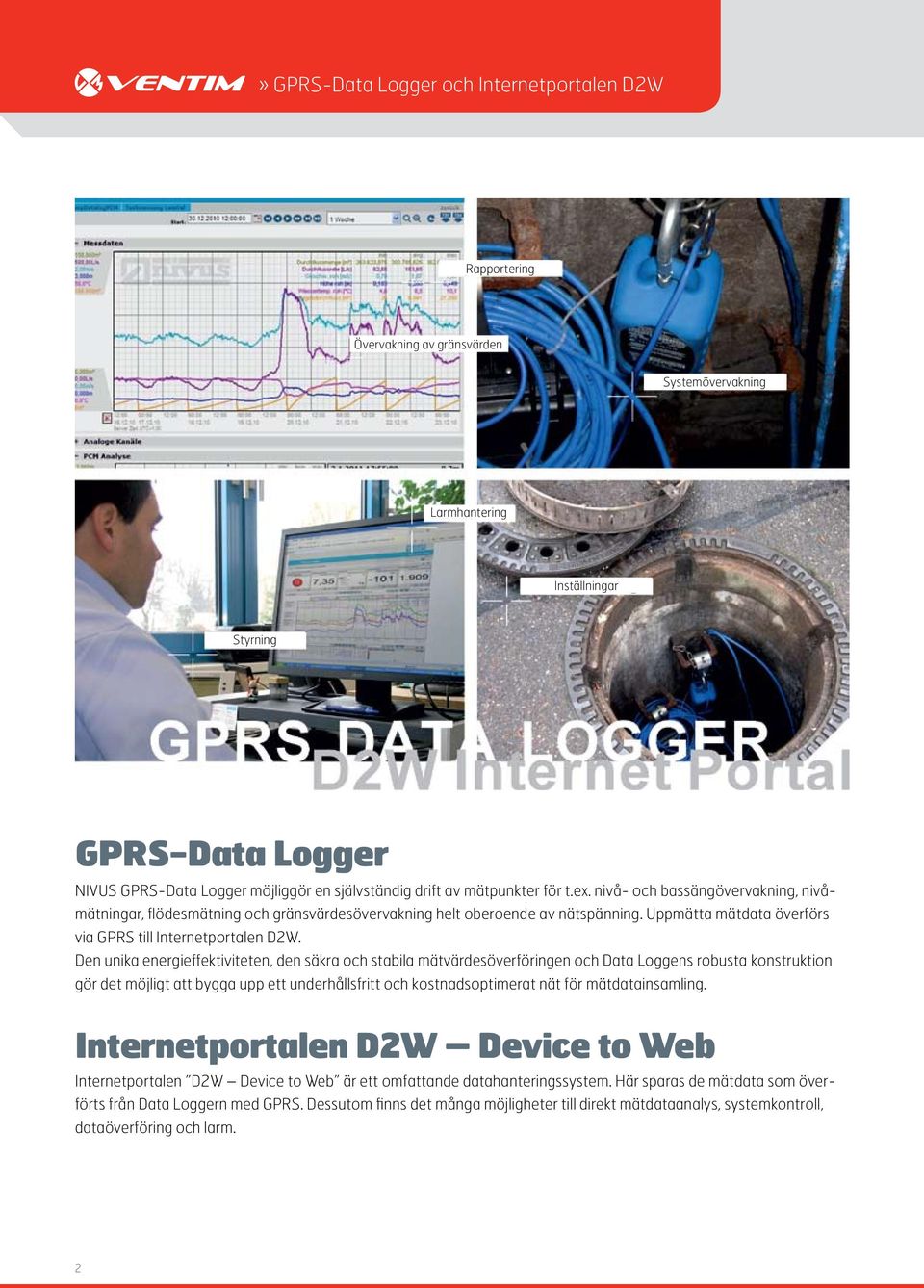

2 » GPRS-Data Logger och Internetportalen D2W Rapportering Övervakning av gränsvärden Systemövervakning Larmhantering Inställningar Styrning GPRS-Data Logger NIVUS GPRS-Data Logger möjliggör en självständig drift av mätpunkter för t.ex. nivå- och bassängövervakning, nivåmätningar, flödesmätning och gränsvärdesövervakning helt oberoende av nätspänning. Uppmätta mätdata överförs via GPRS till Internetportalen D2W. Den unika energieffektiviteten, den säkra och stabila mätvärdesöverföringen och Data Loggens robusta konstruktion gör det möjligt att bygga upp ett underhållsfritt och kostnadsoptimerat nät för mätdatainsamling. Internetportalen D2W Device to Web Internetportalen D2W Device to Web är ett omfattande datahanteringssystem. Här sparas de mätdata som överförts från Data Loggern med GPRS. Dessutom finns det många möjligheter till direkt mätdataanalys, systemkontroll, dataöverföring och larm. 2

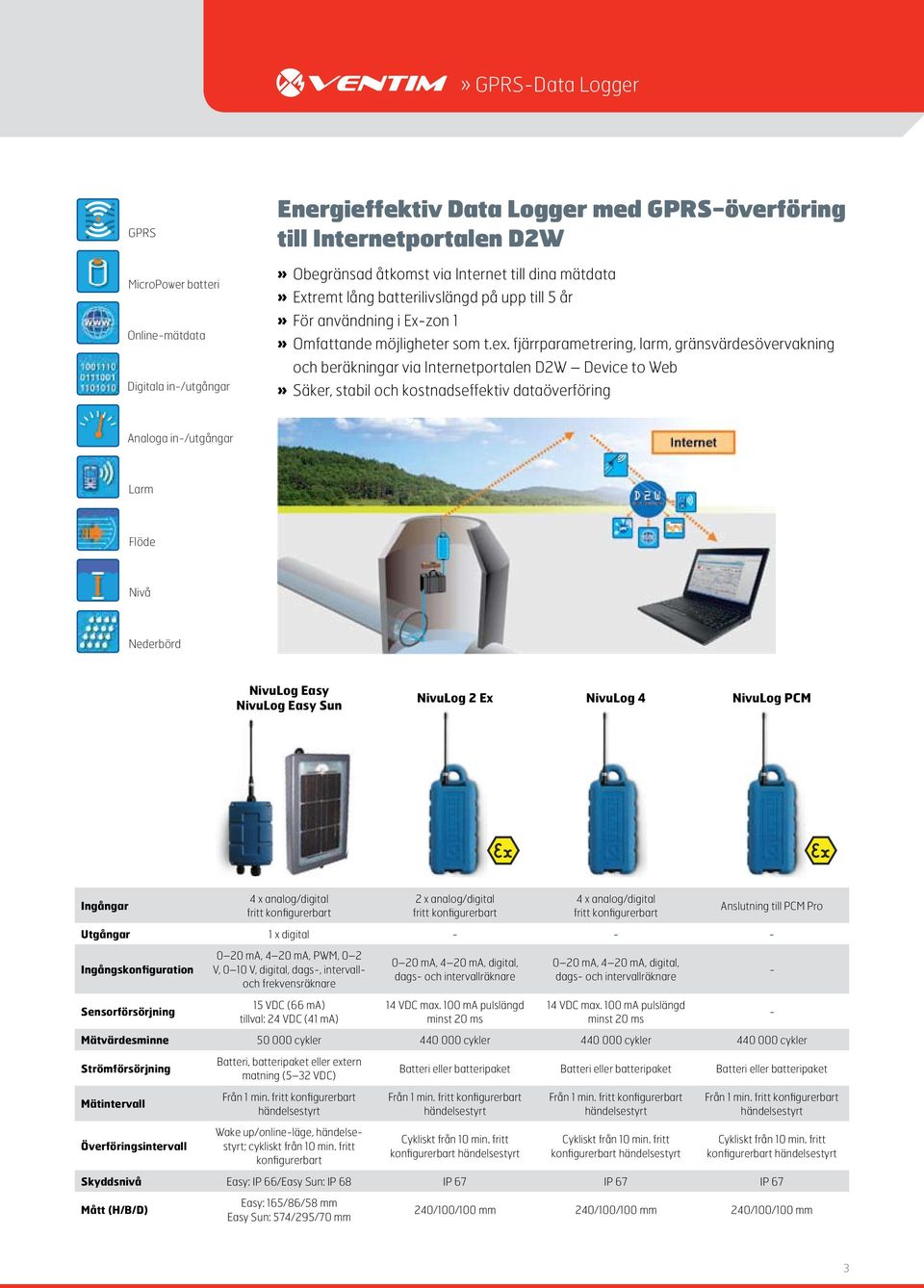

3 » GPRS-Data Logger GPRS MicroPower batteri Online-mätdata Digitala in-/utgångar Energieffektiv Data Logger med GPRS-överföring till Internetportalen D2W» Obegränsad åtkomst via Internet till dina mätdata» Extremt lång batterilivslängd på upp till 5 år» För användning i Ex-zon 1» Omfattande möjligheter som t.ex. fjärrparametrering, larm, gränsvärdesövervakning och beräkningar via Internetportalen D2W Device to Web» Säker, stabil och kostnadseffektiv dataöverföring Analoga in-/utgångar Larm Flöde Nivå Nederbörd NivuLog Easy NivuLog Easy Sun NivuLog 2 Ex NivuLog 4 NivuLog PCM neu neu Ingångar 4 x analog/digital fritt konfigurerbart 2 x analog/digital fritt konfigurerbart 4 x analog/digital fritt konfigurerbart Anslutning till PCM Pro Utgångar 1 x digital Ingångskonfiguration Sensorförsörjning 0 20 ma, 4 20 ma, PWM, 0 2 V, 0 10 V, digital, dags-, intervalloch frekvensräknare 15 VDC (66 ma) tillval: 24 VDC (41 ma) 0 20 ma, 4 20 ma, digital, dags- och intervallräknare 14 VDC max. 100 ma pulslängd minst 20 ms 0 20 ma, 4 20 ma, digital, dags- och intervallräknare 14 VDC max. 100 ma pulslängd minst 20 ms Mätvärdesminne cykler cykler cykler cykler Strömförsörjning Mätintervall Överföringsintervall Batteri, batteripaket eller extern matning (5 32 VDC) Från 1 min. fritt konfigurerbart händelsestyrt Wake up/online-läge, händelsestyrt; cykliskt från 10 min. fritt konfigurerbart Batteri eller batteripaket Batteri eller batteripaket Batteri eller batteripaket Från 1 min. fritt konfigurerbart händelsestyrt Cykliskt från 10 min. fritt konfigurerbart händelsestyrt Från 1 min. fritt konfigurerbart händelsestyrt Cykliskt från 10 min. fritt konfigurerbart händelsestyrt - - Från 1 min. fritt konfigurerbart händelsestyrt Cykliskt från 10 min. fritt konfigurerbart händelsestyrt Skyddsnivå Easy: IP 66/Easy Sun: IP 68 IP 67 IP 67 IP 67 Mått (H/B/D) Easy: 165/86/58 mm Easy Sun: 574/295/70 mm 240/100/100 mm 240/100/100 mm 240/100/100 mm 3

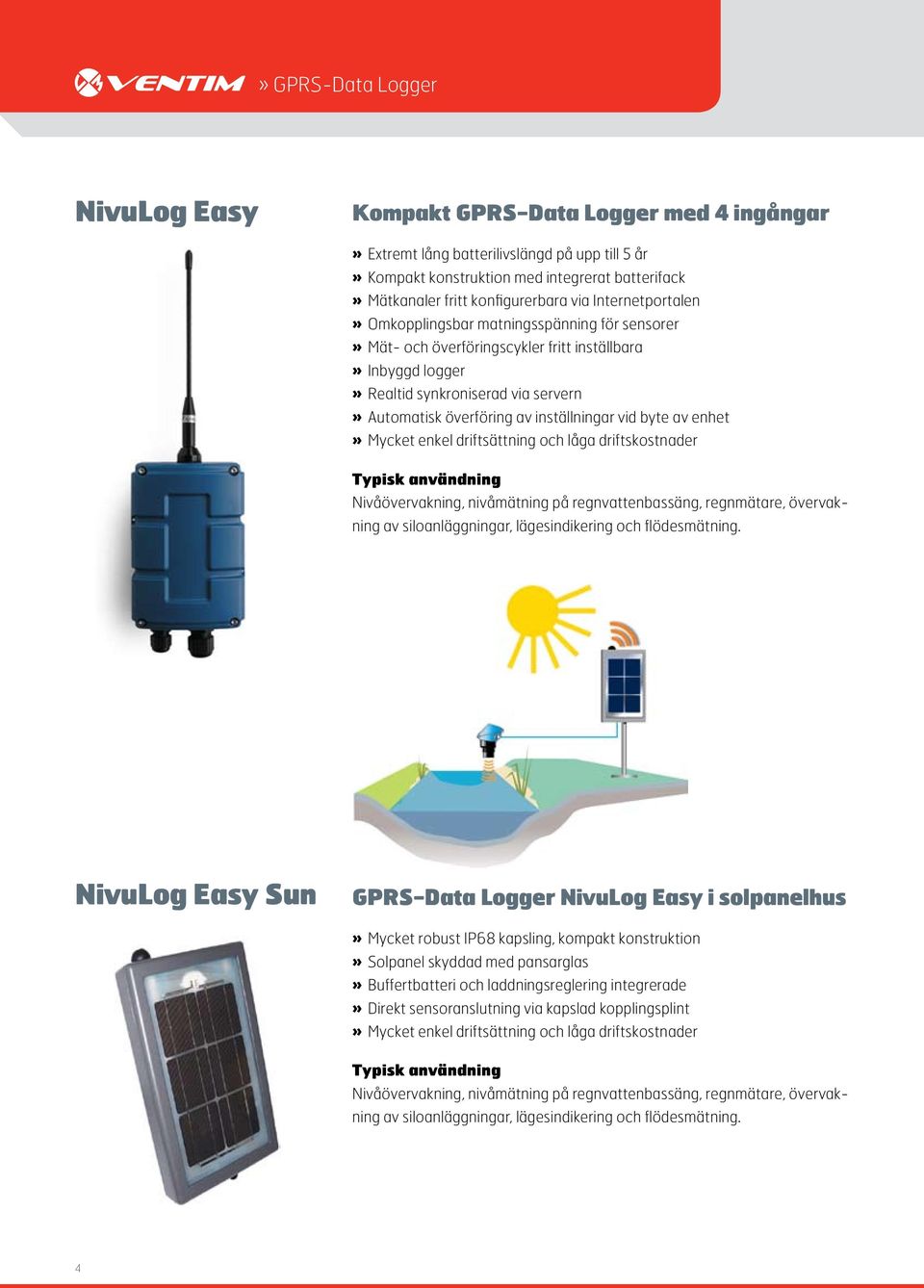

4 » GPRS-Data Logger NivuLog Easy Kompakt GPRS-Data Logger med 4 ingångar» Extremt lång batterilivslängd på upp till 5 år» Kompakt konstruktion med integrerat batterifack» Mätkanaler fritt konfigurerbara via Internetportalen» Omkopplingsbar matningsspänning för sensorer» Mät- och överföringscykler fritt inställbara» Inbyggd logger» Realtid synkroniserad via servern» Automatisk överföring av inställningar vid byte av enhet» Mycket enkel driftsättning och låga driftskostnader Typisk användning Nivåövervakning, nivåmätning på regnvattenbassäng, regnmätare, övervakning av siloanläggningar, lägesindikering och flödesmätning. NivuLog Easy Sun GPRS-Data Logger NivuLog Easy i solpanelhus» Mycket robust IP68 kapsling, kompakt konstruktion» Solpanel skyddad med pansarglas» Buffertbatteri och laddningsreglering integrerade» Direkt sensoranslutning via kapslad kopplingsplint» Mycket enkel driftsättning och låga driftskostnader Typisk användning Nivåövervakning, nivåmätning på regnvattenbassäng, regnmätare, övervakning av siloanläggningar, lägesindikering och flödesmätning. 4

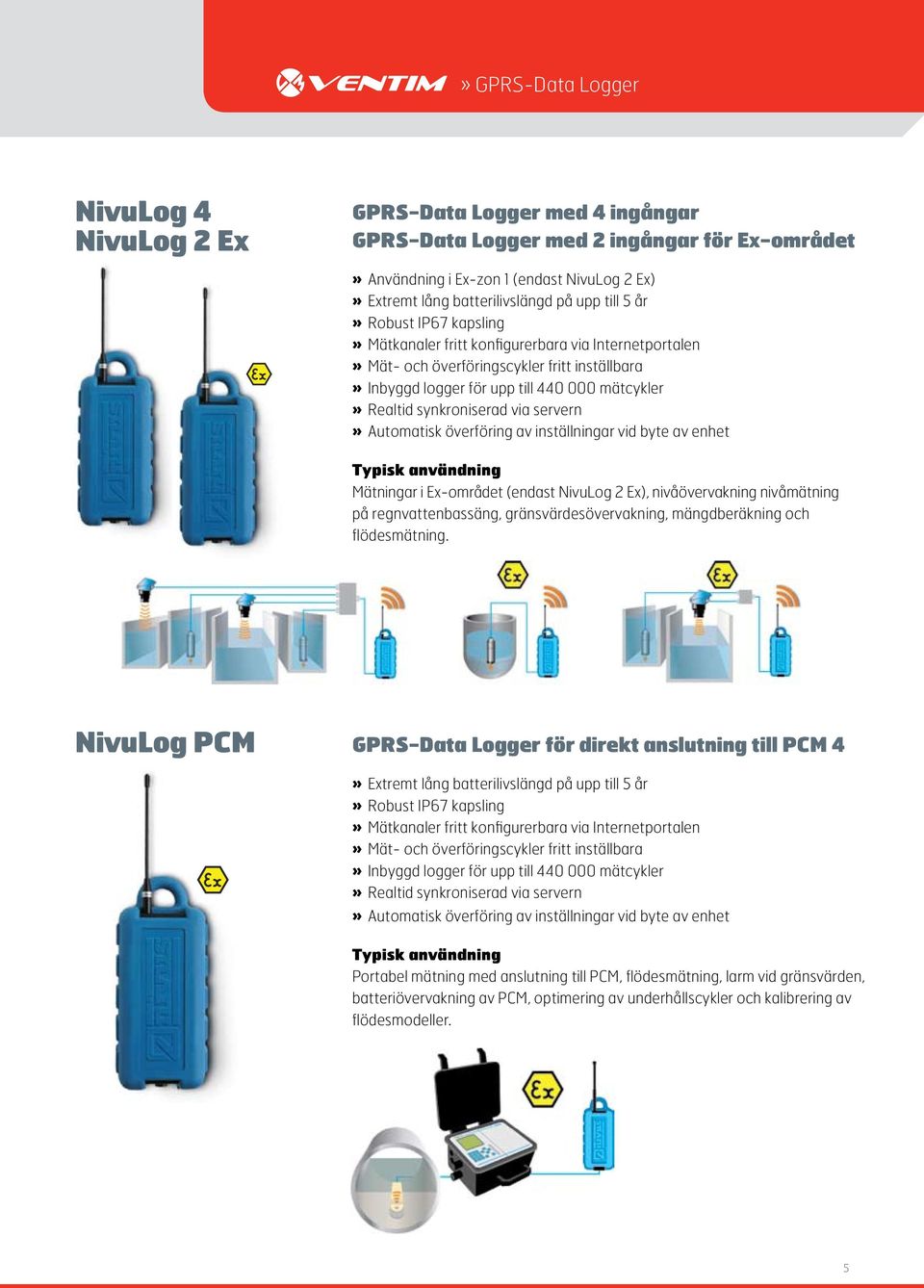

5 » GPRS-Data Logger NivuLog 4 NivuLog 2 Ex neu GPRS-Data Logger med 4 ingångar GPRS-Data Logger med 2 ingångar för Ex-området» Användning i Ex-zon 1 (endast NivuLog 2 Ex)» Extremt lång batterilivslängd på upp till 5 år» Robust IP67 kapsling» Mätkanaler fritt konfigurerbara via Internetportalen» Mät- och överföringscykler fritt inställbara» Inbyggd logger för upp till mätcykler» Realtid synkroniserad via servern» Automatisk överföring av inställningar vid byte av enhet Typisk användning Mätningar i Ex-området (endast NivuLog 2 Ex), nivåövervakning nivåmätning på regnvattenbassäng, gränsvärdesövervakning, mängdberäkning och flödesmätning. NivuLog PCM neu GPRS-Data Logger för direkt anslutning till PCM 4» Extremt lång batterilivslängd på upp till 5 år» Robust IP67 kapsling» Mätkanaler fritt konfigurerbara via Internetportalen» Mät- och överföringscykler fritt inställbara» Inbyggd logger för upp till mätcykler» Realtid synkroniserad via servern» Automatisk överföring av inställningar vid byte av enhet Typisk användning Portabel mätning med anslutning till PCM, flödesmätning, larm vid gränsvärden, batteriövervakning av PCM, optimering av underhållscykler och kalibrering av flödesmodeller. 5

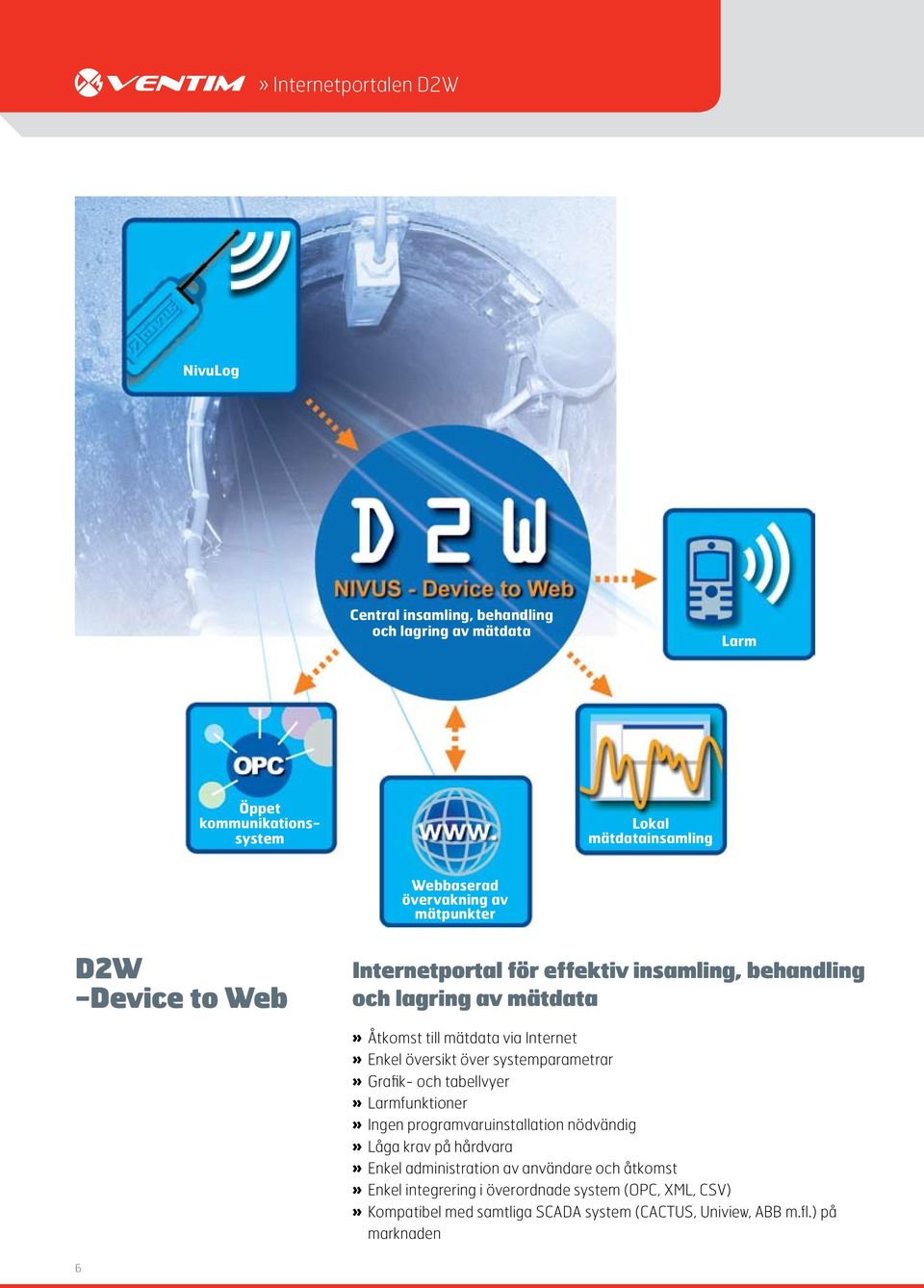

6 » Internetportalen D2W NivuLog Central insamling, behandling och lagring av mätdata Larm Öppet kommunikationssystem Lokal mätdatainsamling Webbaserad övervakning av mätpunkter D2W -Device to Web Internetportal för effektiv insamling, behandling och lagring av mätdata» Åtkomst till mätdata via Internet» Enkel översikt över systemparametrar» Grafik- och tabellvyer» Larmfunktioner» Ingen programvaruinstallation nödvändig» Låga krav på hårdvara» Enkel administration av användare och åtkomst» Enkel integrering i överordnade system (OPC, XML, CSV)» Kompatibel med samtliga SCADA system (CACTUS, Uniview, ABB m.fl.) på marknaden 6

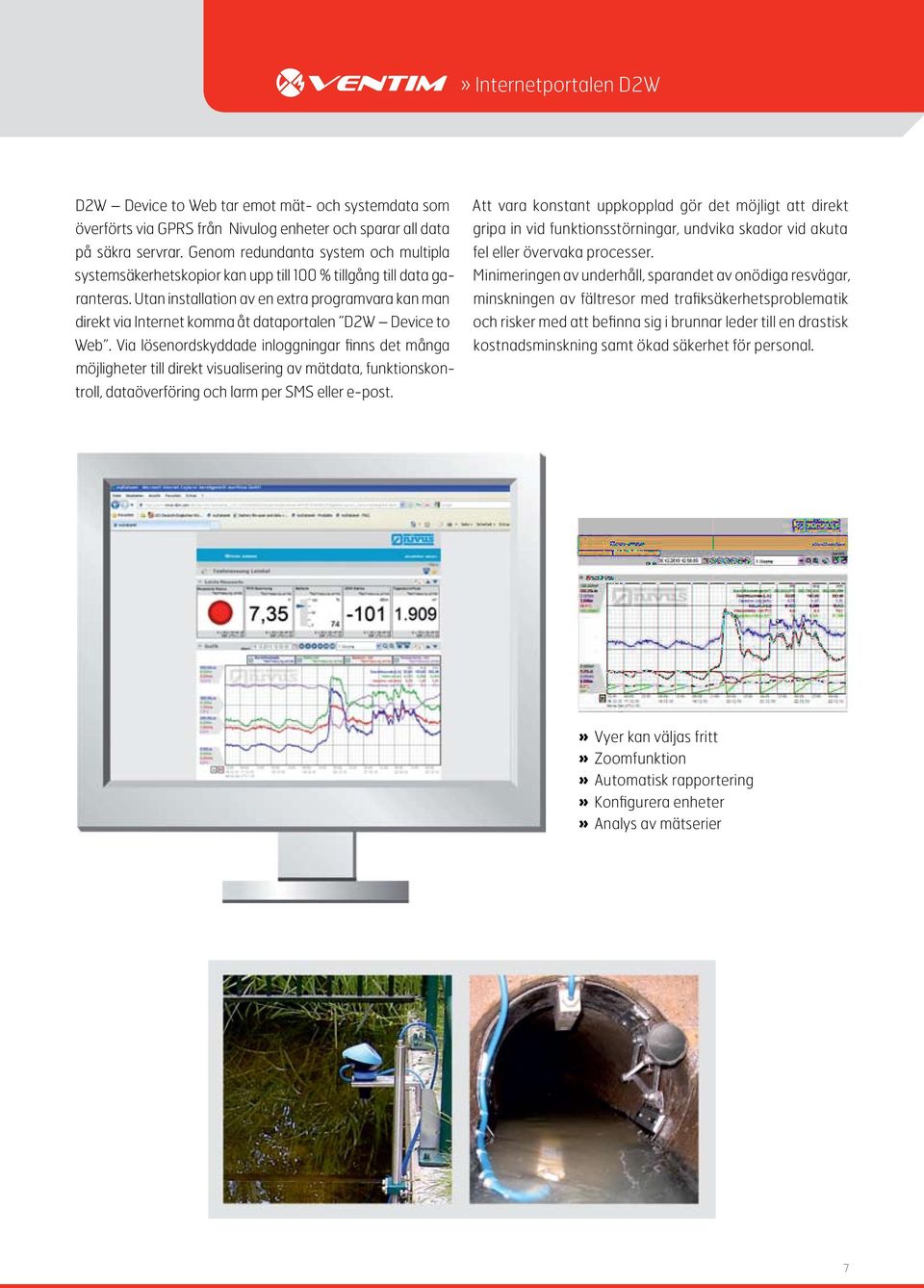

7 » Internetportalen D2W D2W Device to Web tar emot mät- och systemdata som överförts via GPRS från Nivulog enheter och sparar all data på säkra servrar. Genom redundanta system och multipla systemsäkerhetskopior kan upp till 100 % tillgång till data garanteras. Utan installation av en extra programvara kan man direkt via Internet komma åt dataportalen D2W Device to Web. Via lösenordskyddade inloggningar finns det många möjligheter till direkt visualisering av mätdata, funktionskontroll, dataöverföring och larm per SMS eller e-post. Att vara konstant uppkopplad gör det möjligt att direkt gripa in vid funktionsstörningar, undvika skador vid akuta fel eller övervaka processer. Minimeringen av underhåll, sparandet av onödiga resvägar, minskningen av fältresor med trafiksäkerhetsproblematik och risker med att befinna sig i brunnar leder till en drastisk kostnadsminskning samt ökad säkerhet för personal.» Vyer kan väljas fritt» Zoomfunktion» Automatisk rapportering» Konfigurera enheter» Analys av mätserier 7

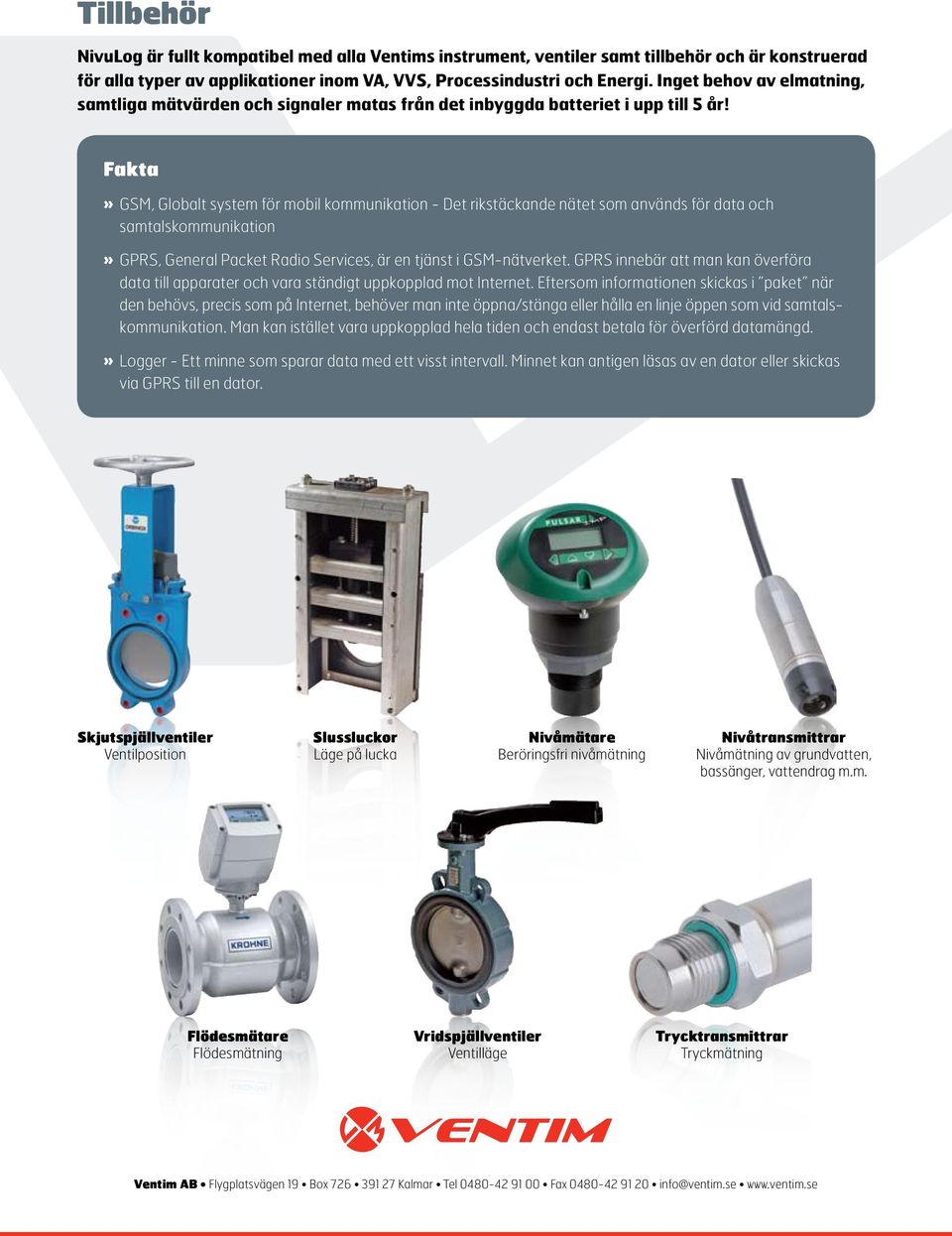

8 Tillbehör NivuLog är fullt kompatibel med alla Ventims instrument, ventiler samt tillbehör och är konstruerad för alla typer av applikationer inom VA, VVS, Processindustri och Energi. Inget behov av elmatning, samtliga mätvärden och signaler matas från det inbyggda batteriet i upp till 5 år! Fakta» GSM, Globalt system för mobil kommunikation - Det rikstäckande nätet som används för data och samtalskommunikation» GPRS, General Packet Radio Services, är en tjänst i GSM-nätverket. GPRS innebär att man kan överföra data till apparater och vara ständigt uppkopplad mot Internet. Eftersom informationen skickas i paket när den behövs, precis som på Internet, behöver man inte öppna/stänga eller hålla en linje öppen som vid samtalskommunikation. Man kan istället vara uppkopplad hela tiden och endast betala för överförd datamängd.» Logger - Ett minne som sparar data med ett visst intervall. Minnet kan antigen läsas av en dator eller skickas via GPRS till en dator. Skjutspjällventiler Ventilposition Slussluckor Läge på lucka Nivåmätare Beröringsfri nivåmätning Nivåtransmittrar Nivåmätning av grundvatten, bassänger, vattendrag m.m. Flödesmätare Flödesmätning Vridspjällventiler Ventilläge Trycktransmittrar Tryckmätning Ventim AB Flygplatsvägen 19 Box Kalmar Tel Fax info@ventim.se
