1 Support: SolenX Användar- manual

2

3 INNEHÅLLSFÖRTECKNING 1 ALLMÄNT INTRODUKTION TILL SOLEN-KONCEPTET PROGRAMTILLÄGG... 8 Exempel på programtillägg... 8 Starta programtillägg LICENSHANTERING Välj licens ANVÄNDARBEHÖRIGHET Enkel behörighet Avancerad behörighet Administratör LOGGA IN I SOLENX LOGGA IN I SOLENX LÖSENORD PROGRAMMETS UPPBYGGNAD SOLENX GRÄNSSNITT INFORMATIONSPANELEN Skiktkontrollen Informationsfönstret Översiktsfönster Statusfält ATTRIBUTTABELL ÖPPNA KARTA Formuläret Öppna karta Öppna karta med aktuell vy ÖPPNA FLER SKIKT I EN KARTA... 28

4 Öppna skikt Öppna skikt (eget) MENYER NÄR INGEN KARTA ÄR ÖPPNAD Arkiv Redigera Hjälp NÄR EN KARTA ÄR ÖPPNAD Arkiv Redigera Urval Karta Hjälp VERKTYG HUVUDVERKTYG Huvudverktyg extraverktyg VY OCH LÄNKVERKTYG Vy och länk extraverktyg REDIGERA Redigera - extraverktyg OBJEKTINSTÄLLNINGAR INSTÄLLNINGAR DIALOGRUTAN INSTÄLLNINGAR Fliken Generella Metadatabas Felsökningsläge Verktyg... 48

5 Dynamisk urvalshantering Area- och längdmätning Länk- och sökredovisning Inställningar för flytta och zooma Knapparna Symbol..., Yta..., Linje Redovisa Koordinatpresentation Fliken Övriga Kartfönster Automatiskt öppna Projektion Area- och längdenheter Skiktkontroll MAXIMERA KARTANS STORLEK EXTERNA DYNAMISKA DATAKOPPLINGAR SÖKNINGAR I SOLENX GRÄNSSNITT SÖKRESULTAT SÖKTYPER SKAPA/REDIGERA DATA SolenX SolenX Edit FUNKTIONEN SNAP SKAPA OBJEKT I KARTAN REDIGERA OBJEKT I KARTAN SPARA RITADE OBJEKT VYHANTERING... 60

6 9.1 VISA EN VY REGISTRERA NY TYP AV VY REGISTRERA EN NY VY RADERA EN TYP AV VY RADERA EN VY LÄNKAR VISA LÄNKAR SKAPA LÄNKAR LAYOUTMALLAR SKAPA LAYOUTMALLAR FUNKTIONER FÖR LAYOUTMALLAR Kartklippets storlek UTSKRIFTSGUIDEN UTSKRIFT MED LAYOUTMALL UTSKRIFTSGUIDEN - STEG UTSKRIFTSGUIDEN - STEG UTSKRIFTSGUIDEN - STEG UTSKRIFT TILL BILDFIL UTSKRIFTSGUIDEN STEG UTSKRIFTSGUIDEN STEG ENKEL UTSKRIFT BRA ATT VETA ÄNDRA KARTANS ZOOMNIVÅ SNABBSTART AV SOLEN-KARTA SNABBTANGENTER... 77

7 1 ALLMÄNT 1.1 INTRODUKTION TILL SOLEN-KONCEPTET När en organisation börjar använda ett geografiskt informationssystem, GIS, så är kart- och tabelldata en betydande investering. Antingen har organisationen köpt kart- och tabelldata eller så har organisationen producerat data själv. Genom att utnyttja GIS på ett effektivt sätt kan investeringarna snabbt betala sig. De kostsammaste delarna i ett GIS är det data som används och utbildning av användarna. Utbildningen av användarna kan vara resurskrävande men är viktigt för att de ska kunna använda och utnyttja systemet på ett optimalt sätt. Det kan vara svårt för enskilda användare att bedöma kvalitet, noggrannhet och aktualitet på sitt data. En organisation som inför ett GIS säkerställer att alla användare har tillgång till samma, aktuella och korrekta, information. Genom att använda Solen kan användarna i organisationen tryggt utföra sina arbetsuppgifter och vara säkra på att behovet av korrekt och relevant data tillgodoses på ett tillförlitligt sätt. Solen är uppbyggt av olika moduler vilket medför att systemet kan anpassas till många olika organisationer. Solen-administratören har till uppgift att förse användarna med de data som de behöver. För administration av kartdata används en MetaDataBas och programvaran Solen Administration. I samband med registreringen av data i MetaDataBasen lagras en mängd olika uppgifter så som typ av karta, användarrättigheter, aktualitet, ursprung med mera. Presentationen av registrerade data i MetaDataBasen sker med något av klientprogrammen Solen Pro, SolenX eller Solen Web. MetaDataBasen och kart- och tabelldata lagras på en server varifrån Solen-klienterna hämtar data för att göra sökningar, presentationer och analyser. När en karta är öppnad i Solen-klienten styr användaren vad som ska vara synligt i kartan, exempelvis vilka lager, tematiseringar eller länkade dokument som ska visas. Användare kan inte ändra innehållet i den registrerade kartan i MetaDataBasen utan bara lokalt på sin egen dator. Det är bara Solen-administratören som kan göra förändringar av data i MetaDataBasen. Detta garanterar att kartorna inte blir oavsiktligt förändrade och att GIS-data behåller en bra struktur. 7

8 1.2 PROGRAMTILLÄGG Förutom alla inbyggda funktioner i SolenX kan olika programtillägg utöka funktionaliteten i Solen-miljön. För att se vilka programtillägg som finns till Solen-konceptet, besök Cartesias hemsida. Utvecklingen av tilläggsprogram pågår kontinuerligt vilket innebär att möjligheterna är stora att det finns programtillägg som ytterligare underlättar ditt arbete i Solen. Kontakta Cartesia för mer information. Med Solen som plattform är alla vägar öppna, oavsett vilka tillämpningar en organisation har på sitt GIS. I SolenX bildar inladdade programtillägg ett fliksystem till vänster om kartpanelen, för att snabbt kunna växla mellan olika tillägg i SolenX. Exempel på programtillägg Solen FAST Solen FOLK Genom att koppla ett fastighetsregister till Solen-kartan utökas SolenX med många användbara funktioner. Med hjälp av Solen FAST är det exempelvis enkelt att skapa adressetiketter till fastighetsägare i ett geografiskt område. Solen FAST är ett vanligt tillägg för kommunkunder. För frågeställningar som är baserade på befolkningsstatistik, såsom äldrevård eller elevplacering i skolor, är verktyget Solen FOLK ett kraftfullt hjälpmedel. Användare kan till exempel markera skolors upptagningsområde direkt i kartan och omgående se hur många elever som hamnar i varje skola. 8

9 Starta programtillägg För att starta programtillägg, öppna dialogrutan Tillägg som finns på menyn Redigera>Programtillägg... när ingen karta är öppen, och bocka för önskat programtillägg. I formuläret kan användaren välja att ladda alla eller avsluta alla utan att behöva markera/avmarkera respektive tillägg. 9

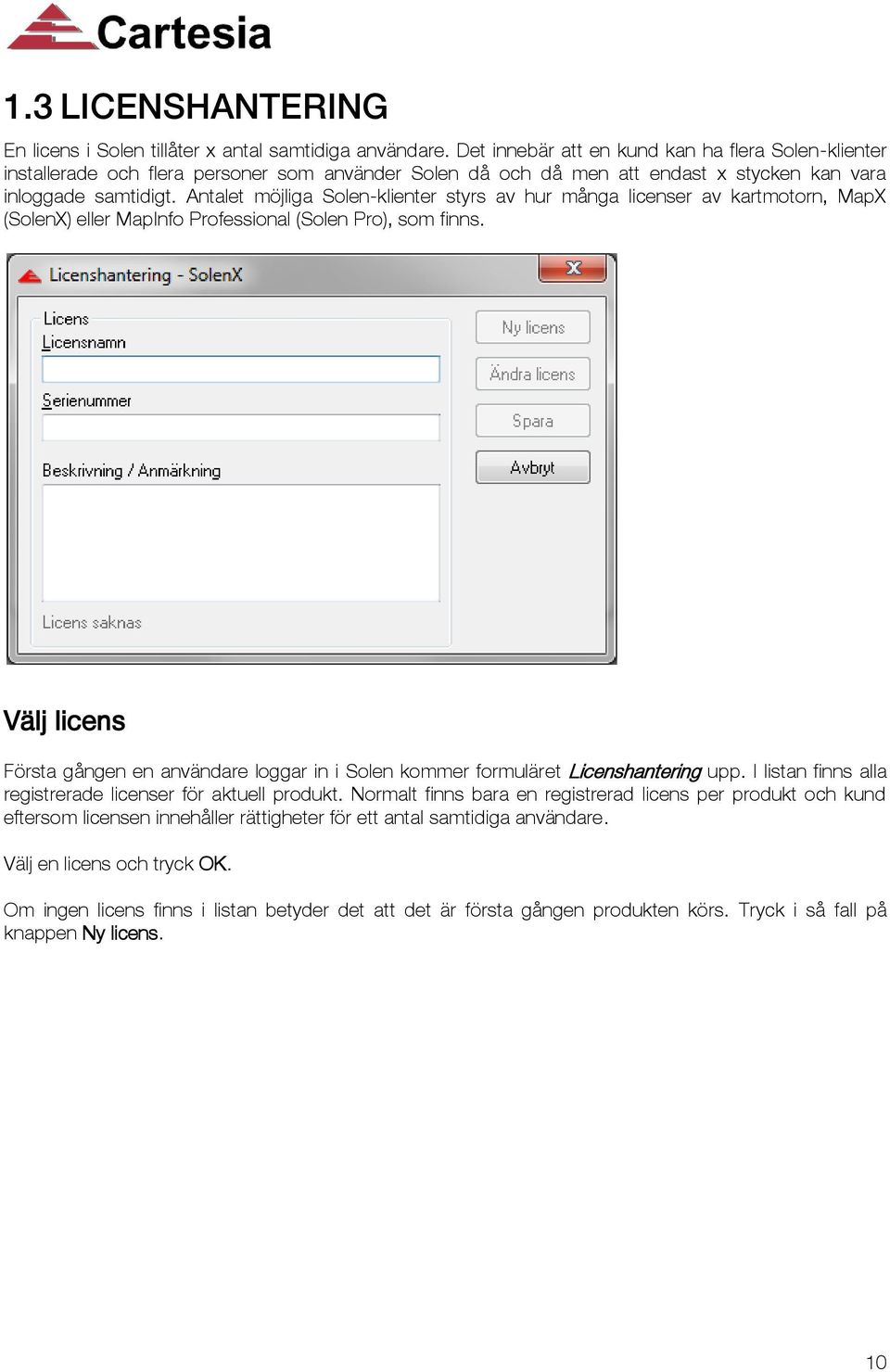

10 1.3 LICENSHANTERING En licens i Solen tillåter x antal samtidiga användare. Det innebär att en kund kan ha flera Solen-klienter installerade och flera personer som använder Solen då och då men att endast x stycken kan vara inloggade samtidigt. Antalet möjliga Solen-klienter styrs av hur många licenser av kartmotorn, MapX (SolenX) eller MapInfo Professional (Solen Pro), som finns. Välj licens Första gången en användare loggar in i Solen kommer formuläret Licenshantering upp. I listan finns alla registrerade licenser för aktuell produkt. Normalt finns bara en registrerad licens per produkt och kund eftersom licensen innehåller rättigheter för ett antal samtidiga användare. Välj en licens och tryck OK. Om ingen licens finns i listan betyder det att det är första gången produkten körs. Tryck i så fall på knappen Ny licens. 10

11 1.4 ANVÄNDARBEHÖRIGHET En användare i Solen-klienterna har någon av följande användarbehörigheter; Enkel, Avancerad eller Administratör. För att Solen ska fungera optimalt bör Solen-administratören sträva efter att anpassa användarnas behörigheter till de uppgifter användarna utför. Genom att begränsa antalet användare som kan ändra i MetaDatabasen, ökar stabiliteten i systemet och risken för att någon oavsiktligt ändrar i kartdata minskar. Enkel behörighet En användare med enkel behörighet har tillgång till basutbudet av funktioner i SolenX men har inte rättigheter att ändra i MetaDataBasen. Användaren kan tillfälligt anpassa data, i sin egen Solen-klient. De flesta användare bör ha enkel behörighet. Avancerad behörighet En användare med avancerad behörighet har, förutom basutbudet, tillgång till ett antal extrafunktioner, exempelvis rättighet att länka nya bilder eller dokument till kartobjekt och att skapa nya skikt. Administratör En användare med administratörsrättigheter har fullständiga rättigheter i Solen och är den som har till uppgift att förse övriga användare med det GIS-data som de behöver. Detta kan administratören göra genom att skapa skikt, arbetsytor och kartor som användarna kan använda i olika sammanhang samt sköta de inställningar som styr hur Solen kan användas. Administratören använder administrationsprogrammet Solen Administration för att göra de flesta av de inställningar. Antalet användare med administratörsbehörighet bör begränsas till ett minimum. Skillnader mellan behörighetsnivåerna. Funktion / Nivå Admin Avancerad Enkel Vyhantering skapa egna typer x x radera typer x x skapa nya startvyer x radera startvyer x skapa vyer under "Mina egna" x x x radera vyer under "Mina egna" x x x se vy i karta x x x Länkar skapa nya länkar x x radera länkar x x visa länk i karta x x x visa länk x x x Redigera data skikt i karta x x grafiskt lager x x x skapa nytt skikt x x Öppna skikt från MetaDataBas x x x egna skikt x x x Skapa/Ändra Licens x x 11

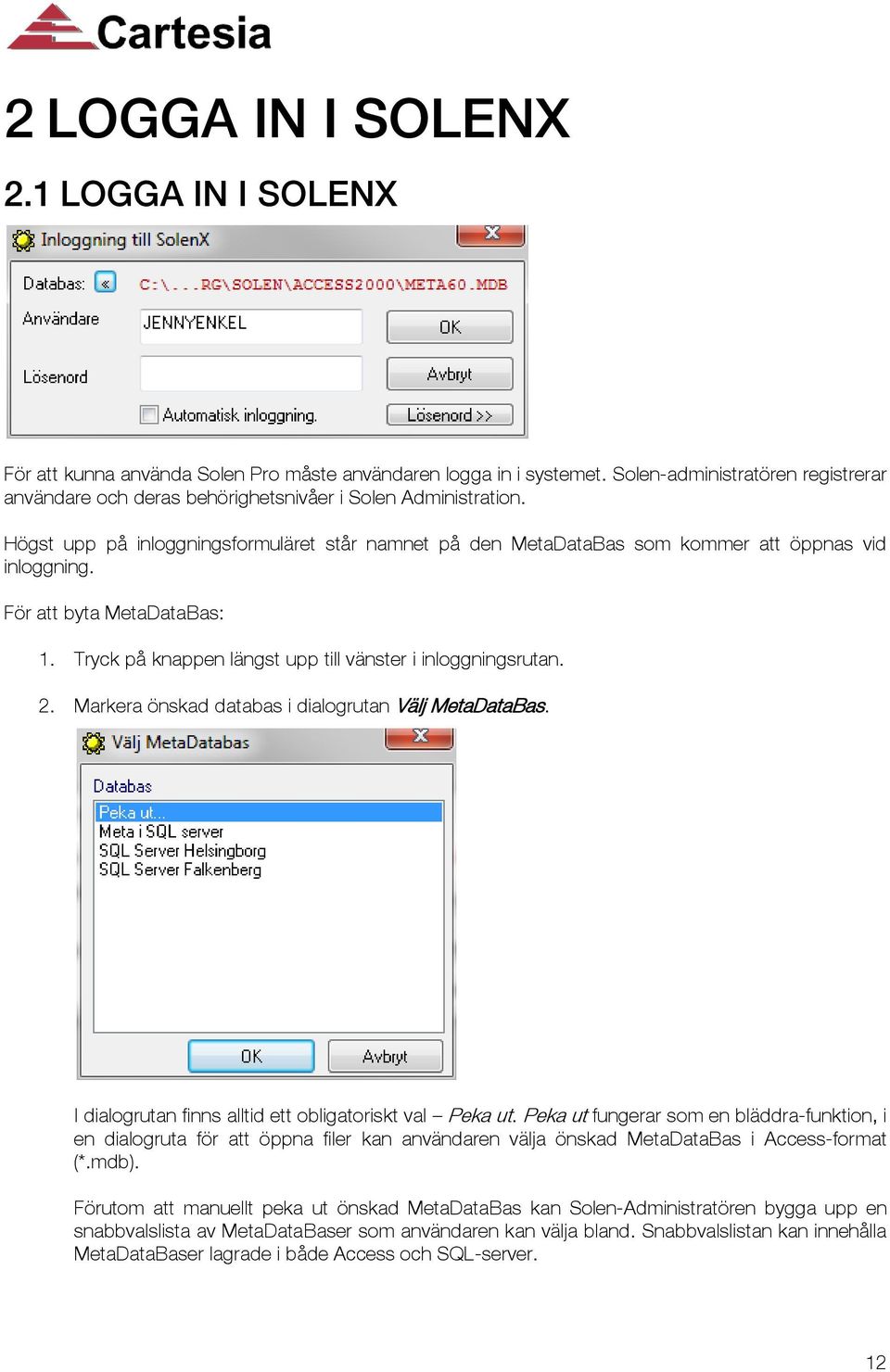

12 2 LOGGA IN I SOLENX 2.1 LOGGA IN I SOLENX För att kunna använda Solen Pro måste användaren logga in i systemet. Solen-administratören registrerar användare och deras behörighetsnivåer i Solen Administration. Högst upp på inloggningsformuläret står namnet på den MetaDataBas som kommer att öppnas vid inloggning. För att byta MetaDataBas: 1. Tryck på knappen längst upp till vänster i inloggningsrutan. 2. Markera önskad databas i dialogrutan Välj MetaDataBas. I dialogrutan finns alltid ett obligatoriskt val Peka ut. Peka ut fungerar som en bläddra-funktion, i en dialogruta för att öppna filer kan användaren välja önskad MetaDataBas i Access-format (*.mdb). Förutom att manuellt peka ut önskad MetaDataBas kan Solen-Administratören bygga upp en snabbvalslista av MetaDataBaser som användaren kan välja bland. Snabbvalslistan kan innehålla MetaDataBaser lagrade i både Access och SQL-server. 12

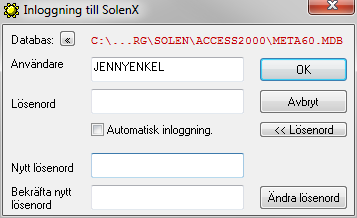

13 Snabbvalslistan är lagrad i en fil, Meta.ini, som ligger i den katalog där Solen Administration är installerad på servern. Mer information om Meta.ini och hur den är uppbyggd finns i en speciell manual på Solens installations-cd. 3. Knappen OK öppnar inloggningsformuläret med den nya MetaDataBasen vald. Ange användarnamn och lösenord till vald MetaDataBas och tryck på OK för att slutföra inloggningen. Automatisk inloggning Längst ner på inloggningsformuläret finns en liten kryssruta för automatisk inloggning. När automatisk inloggning är aktiverad behöver inte användaren mata in användarnamn och lösenord vid start av Solen Pro. För att slå på automatisk inloggning: Bocka i kryssrutan Automatisk inloggning innan inloggningen är slutförd. För att ta bort automatisk inloggning: Välj Arkiv>Logga ut. Logga in igen med kryssrutan Automatisk inloggning tom. 2.2 LÖSENORD För att byta lösenord finns knappen Lösenord>>. Den utökar formuläret med möjligheten att byta lösenord. Användaren anger det nya lösenordet två gånger och klickar på Ändra lösenord. 13

14 3 PROGRAMMETS UPPBYGGNAD Kapitlet beskriver utseende och funktionalitet hos gränssnittet i SolenX. 3.1 SOLENX GRÄNSSNITT Detta är normalutseendet för SolenX när en karta är öppen. Gränssnittet i SolenX har tre huvudpaneler, verktygspanelen, informationspanelen och kartpanelen. Dessutom finns en statusrad längst ned i fönstret med användbara genvägar. Överst i fönstret finns verktygspanelen som innehåller rullgardinsmenyer och verktygsknappar. Största delen av skärmen är täckt av kartpanelen. I kartpanelen visas huvudkartan. Det är i denna del som det mesta av arbetet sker och där verktygen som finns i verktygspanelen används. Till vänster finns informationspanelen som innehåller översiktsfönstret. skiktkontrollen, informationsfönstret och 14

15 I SolenX-fönstret finns en delningskontroll, för att kunna ändra storlek/förhållandet mellan karta och informationspanel samt mellan översiktsfönstret och informationsfönstret. För musen över den vertikala avdelaren mellan kartfönster och informationspanel eller informationsfönstrets nedre kant. Muspekarens utseende ändras till en dragikon. Klicka med vänster musknapp och håll den nere. Dra muspekaren till önskad placering. Släpp upp musknappen när storleken på fönstren är lagom. Denna placering går att spara från menyn Redigera>Avdelare. 15

16 3.2 INFORMATIONSPANELEN Informationspanelen är den del av gränssnittet där användaren, i skiktkontrollen, kan styra vilken information som visas i kartan och, i informationsfönstret, kan se information om valt/valda objekt. Skiktkontrollen Längst upp i informationspanelen finns skiktkontrollen som hanterar kartans innehåll. Här kan användaren välja vilken information som ska vara synlig i kartan. Skiktkontrollen består av tre flikar, Arbetsyta, Skikt och Tema. Fliken Arbetsyta På fliken Arbetsyta finns en lista på alla arbetsytor som ingår i kartan. Om kartan innehåller fler än tretton arbetsytor går det att bläddra i listan med reglaget längst till höger. 16

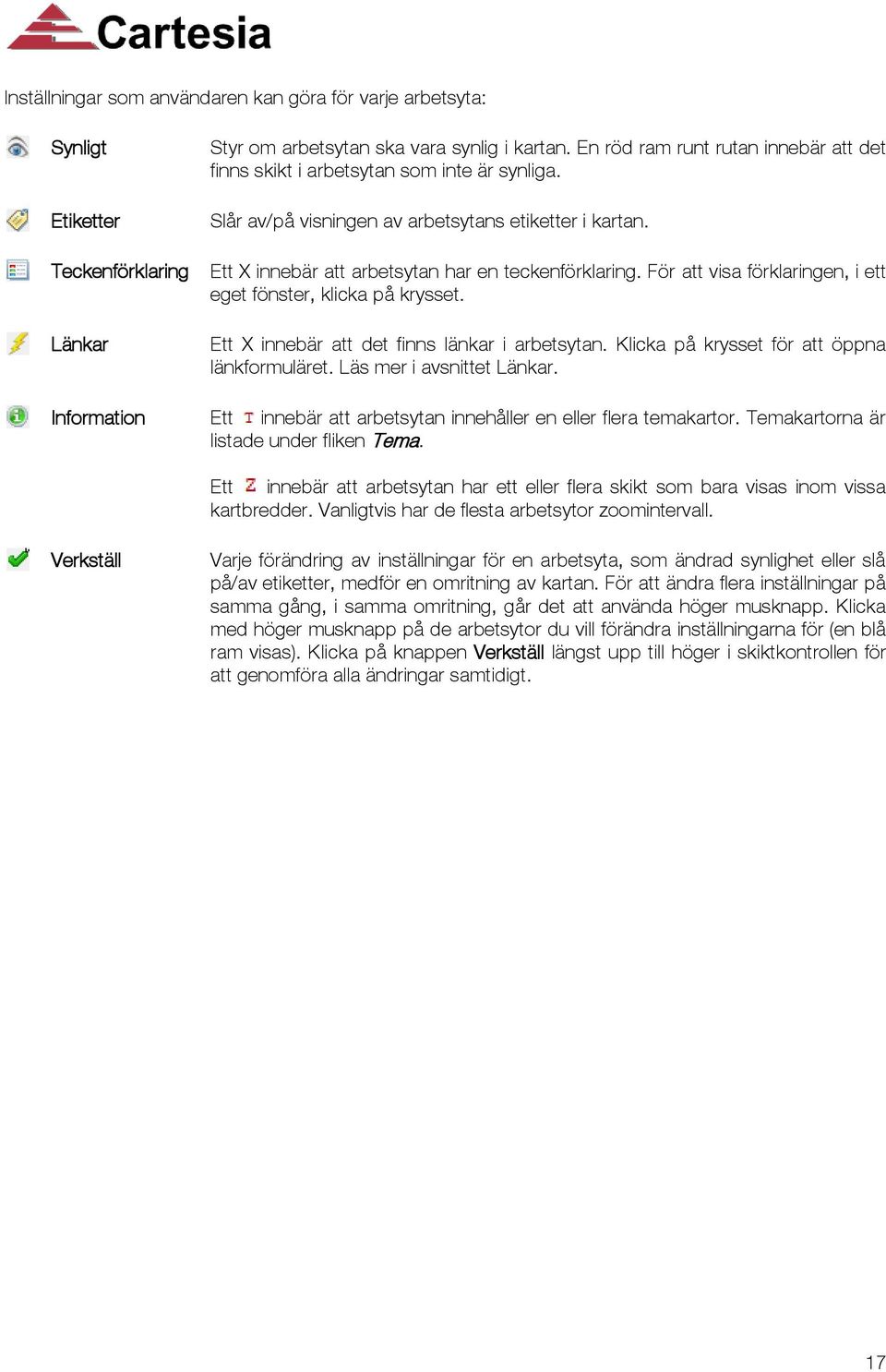

17 Inställningar som användaren kan göra för varje arbetsyta: Synligt Etiketter Teckenförklaring Länkar Styr om arbetsytan ska vara synlig i kartan. En röd ram runt rutan innebär att det finns skikt i arbetsytan som inte är synliga. Slår av/på visningen av arbetsytans etiketter i kartan. Ett X innebär att arbetsytan har en teckenförklaring. För att visa förklaringen, i ett eget fönster, klicka på krysset. Ett X innebär att det finns länkar i arbetsytan. Klicka på krysset för att öppna länkformuläret. Läs mer i avsnittet Länkar. Information Ett innebär att arbetsytan innehåller en eller flera temakartor. Temakartorna är listade under fliken Tema. Ett innebär att arbetsytan har ett eller flera skikt som bara visas inom vissa kartbredder. Vanligtvis har de flesta arbetsytor zoomintervall. Verkställ Varje förändring av inställningar för en arbetsyta, som ändrad synlighet eller slå på/av etiketter, medför en omritning av kartan. För att ändra flera inställningar på samma gång, i samma omritning, går det att använda höger musknapp. Klicka med höger musknapp på de arbetsytor du vill förändra inställningarna för (en blå ram visas). Klicka på knappen Verkställ längst upp till höger i skiktkontrollen för att genomföra alla ändringar samtidigt. 17

18 Fliken Skikt På denna flik visas de skikt som hör till den arbetsyta som är markerad på fliken Arbetsyta. Högst upp på skiktfliken står namnet på den arbetsyta som skiktet tillhör. Är arbetsytans namn för långt går det att se hela namnet med hjälp av markören. Inställningar på varje skikt: Synligt Redigerbar Valbart Styr om skiktet ska vara synligt i kartan eller inte. Anger om skiktet skall vara redigerbart. Bara ett skikt i taget kan vara redigerbart. Styr om det ska gå att markera objekt i skiktet, med något av verktygen för urval, i kartan. Tabellfönster Öppna skiktets tabellfönster genom att klicka på knappen. Mer information finns i avsnittet Attributtabell. Information Se information om skiktet genom att klicka på knappen. Informationen hämtas från MetaDataBasen. Uppdatera lista av skikt Uppdaterar listan av skikt 18

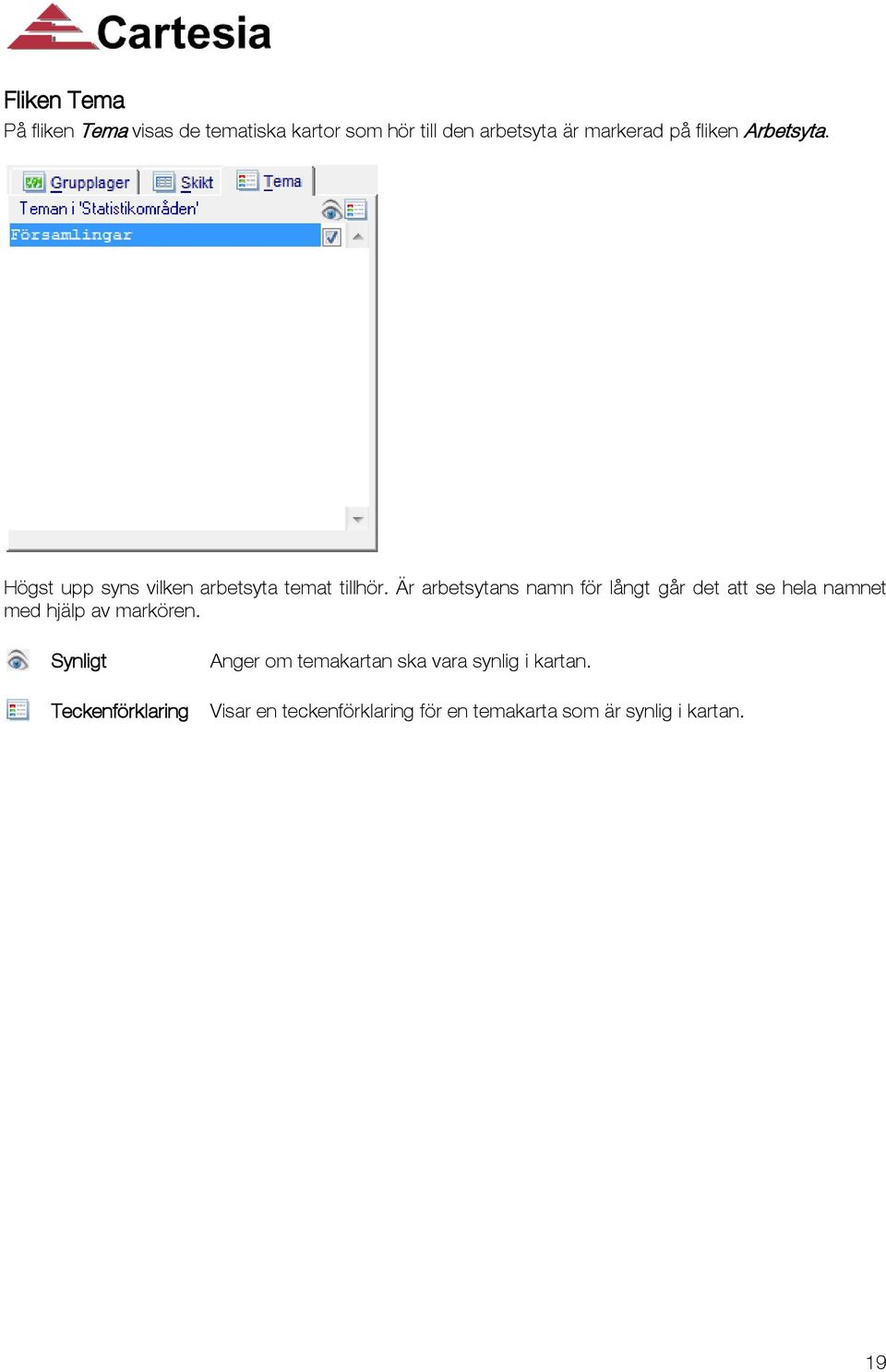

19 Fliken Tema På fliken Tema visas de tematiska kartor som hör till den arbetsyta är markerad på fliken Arbetsyta. Högst upp syns vilken arbetsyta temat tillhör. Är arbetsytans namn för långt går det att se hela namnet med hjälp av markören. Synligt Teckenförklaring Anger om temakartan ska vara synlig i kartan. Visar en teckenförklaring för en temakarta som är synlig i kartan. 19

20 Skiktinformation Från skiktkontrollen, under fliken Skikt, finns möjlighet att klicka på knappen för att öppna en dialogruta med information om ett skikt. Informationen är skrivskyddad i Solen-klienten och administreras av Solens administratör. Formuläret har två flikar; Grundinformation och Detaljerad skiktinformation. Fliken Grundinformation Namn Sökväg Sign. / Kontaktperson Senast ändrad Aktualitet Ajourhållning Ursprung Lägeskvalité Beskrivning / Anmärkning Skiktets namn i MetaDataBasen. Sökväg till server eller hårddisk och filnamn till MapInfo-tabellen. Skiktets kontaktperson. Datum när skiktets egenskaper senast uppdaterades av Solens administratör. Skiktets aktualitet. Ajourhållning Ursprung, till exempel ur vilken kartserie skiktet är hämtat. Lägeskvalité, exempel centimeter, meter, översiktlig. Valfri beskrivning för skiktet. 20

21 Fliken Detaljerad information Registrerad Datum då skiktet registrerades i MetaDataBasen. Datatyp Valfri text som beskriver skiktets datatyp, exempel Vektor eller Raster. Topologi/Geografisk struktur Beskrivande text om skiktets innehåll. Referenssystem/Koordinatsystem Referenssystemet för skiktet, exempel RT90 2.5gonV Grundskala Grundskala, 1:500, 1:1000, 1: Fält / Kolumner Här listas automatiskt de fält och kolumner som finns i skiktet. 21

22 Informationsfönstret I mitten av informationspanelen finns ett fönster som används för information från SolenX till användaren. Fönstret består av ett fliksystem med flikarna Information, Sökning och Meddelande. Information Under fliken Information visas informationen från verktyget Visa information och om valda objekt i kartan. Inställningarna för den dynamiska urvalshanteringen avgör hur informationen presenteras. Informationen är organiserad i en trädmodell där första nivån visar vilka skikt som objekten ingår i. Under varje skikt visas berörda objekt i det skiktet. På objektnivå redovisas fyra olika objekttyper i form av ikoner; text, yta, linje eller symbol. Om objektnivån öppnas (+-tecknet) visas kolumnnivån för objekten med Attribut (13). Siffran inom parentesen anger hur många kolumner som finns i skiktet. Information om eventuella länkar kopplade till objektet visas också här. För att öppna/stänga nivåer i trädet klicka på plus (+) och (-) tecknen i informationsfönstret. Om ett urval ger många objekt hämtas inte objektens data förrän användaren begär det genom att öppna noderna i resultatträdet. För varje skikt visas antalet hittade/markerade objekt inom parantes efter skiktnamnet. Det går att stänga av den dynamiska urvalshanteringen i formuläret Inställningar. Då går det bara att få fram information om objekt genom knappen Visa information. 22

23 Attributdata Genom att dubbelklicka på ett objekts attribut i listan öppnas en dialogruta där attributen visas i klartext. Genom att trycka på knappen går attributen att redigera. OBS! Endast i SolenX Edit. Med attributtabellen i redigeringsläge går det alltid att antingen Ångra (alla förändringar återgår till ursprungsvärden) eller Spara för att ändringarna ska bli genomförda. Länk Om det finns länkar knutna till objekt i urvalet så markeras dessa med en länksymbol under symbolen för attributtabellen. Dubbelklicka på texten Länk under objektet för att öppna länken i ett associerat program. Dessutom öppnas formuläret Visa länk filtrerat på bara den/de länkar som är kopplade till det objektet. Läs mer i avsnittet Länkar. Fliken Sökning listar alla sökningar som är kopplade till den öppna kartan. Vilka sökningar som finns styrs av Solens administratör. Läs mer i avsnitten Sökningar, Dynamisk urvalshantering. Fliken Meddelanden visar en liten logg om vad som hänt i programmet. Om det finns en zoombegränsning för kartan visas ett meddelande här om användaren försöker zooma utanför tillåtet intervall. Zoombegränsning ställs in av administratören i Solen Administration. 23

24 Översiktsfönster Längst ned i informationspanelen finns översiktsfönstret. Översiktskartan hjälper användaren att lokalisera sig i kartan genom att visa en större omgivning än den som visas i kartfönstret. Dessutom finns i översiktsfönstret en lista med snabbval för detaljkartans skala. Om Solens administratör inte har registrerat någon översiktskarta för aktuell huvudkarta av så är denna del tom. Den röda rektangeln visar huvudkartans aktuella vy och blir direkt uppdaterad när huvudkartan panoreras, flyttas eller zoomas in/ut. Huvudkartans vy går att påverka via översiktskartan. Genom att flytta den röda ramen i översiktsfönstret så flyttas huvudkartan för att motsvara det område som är inramat. För att flytta den röda ramen, använd verktyget Välj och ta tag i den röda ramen med muspekaren. Håll nere vänster musknapp och dra och släpp ramen på önskad plats i översiktsfönstret. Ställa in en kartbredd eller en kartskala Under översiktskartan finns en listruta som visar huvudkartans aktuella bredd eller skala. Listrutan fungerar som en genväg för att snabbt ändra huvudkartans bredd/skala genom att välja något fördefinierat värde. Vad som visas, bredd eller skala, beror på inställningarna i dialogrutan Inställningar (Redigera>Inställningar SolenX ). 24

25 Statusfält Allra längst ner i SolenX-fönstret finns statusfältet som är indelad i fyra fält. Första fältet visar markörens position i kartan. Andra fältet redogör för aktuell skala eller bredd i detaljkartan, beroende på vad som är inställt under Redigera>Inställningar SolenX... Tredje fältet visar vilket skikt som är redigerbart, samt vilken arbetsyta som skiktet hör till. Fjärde fältet visar anpassad information beroende på vilken del i gränssnittet som är i fokus. När kartan är i fokus visas vilket skikt som eventuellt valda objekt hör till, samt vilken arbetsyta skiktet tillhör. Är en sökning markerad visas information om denna sökning. Sist i fältet går också att se om funktionen SNAPPA är aktiverad. Läs mer om funktionen SNAPPA i kapitlet Skapa/redigera data. 3.3 ATTRIBUTTABELL Från skiktkontrollen går det att öppna tabellfönstret för skiktet genom att klicka i rutan under tabellikonen för valt skikt. Består skiktet av många objekt hämtas bara 50 åt gången. I tabellfönstret finns följande möjligheter: 25

26 Knappen Hämta mer för att hämta ytterligare 50 objekt. Knappen Hämta alla för att hämta samtliga objekt för skiktet. Markera en rad i tabellen och tryck på knappen Visa på kartan för att se dess objekt i kartan. Genom att ha Avselektera allt i kartan förbockad så kommer bara det markerade objekten som hör till den markerade raden när du trycker på Visa i karta att markeras. Bocka av Avselektera allt i kartan för att behålla gamla markerade objekt markerade i kartan när du trycker på Visa i kartan. 3.4 ÖPPNA KARTA Efter inloggning i SolenX kommer användaren till dialogrutan Öppna Karta. Det här kapitlet beskriver de möjligheter som finns när en karta ska öppnas i SolenX. Formuläret Öppna karta Formuläret består av tre listrutor, Typ, Karta och Startvy. Det finns också en informationsrutan med information om vald karta och knappar för OK och Avbryt. Under fliken Typ listas alla typer av kartor som finns att välja bland. När användaren markerar en karttyp visar listan Karta de kartor som hör till den markerade karttypen. Valet Senaste öppnade kartor visar de kartor som senast varit öppnade. Dessa kartor visas även under menyn Arkiv med numreringen 1, 2, 3, 4. Valet Alla typer listar alla kartor, oavsett karttyp, som användaren har behörighet att se. Under Startvy kan användaren välja vilken vy som kartan ska öppnas med. 26

27 I fältet Beskrivning/Anmärkning visas information om kartan från Solen Administration. Beskrivningen kan också innehålla hyperlänkar. Till varje karta finns information om vem som är kartans kontaktperson, vilket datum kartan blev registrerad och en kort beskrivning av kartans information. Solens administratör styr vilka kartor som inloggad användare ska kunna se eller öppna. Om en MetaDataBas är stor och innehåller många typer och kartor kan det vara svårt att hitta rätt karta. Under fliken Sök karta finns möjligheter att utifrån en kartas namn, eller del av namn, filtrera fram de kartor som är intressanta. Användaren kan välja vilka kategorier som sökningen ska köras i. Utöver möjligheten att söka på kartans namn (kategori Kartor) finns även möjlighet att söka på namn och innehåll i ingående arbetsytor (kategori Arbetsytor) samt i ingående skikts namn (kategori Skikt). Genom att kryssa ur eller i rutorna för respektive sökkategori kan sökningen begränsas eller utökas. När sökord och kategorier är angivna startas sökningen genom att trycka på knappen Sök. Om sökningen inte gav något resultat meddelar SolenX användaren om detta, annars visas de hittade kartorna i listan Karta. 27

28 Öppna karta med aktuell vy Om en karta redan är öppen när användaren öppnar formuläret Öppna karta finns en vy, Befintlig vy, att välja som startvy. Befintlig vy innebär att den nya kartan som öppnas får samma vy som den tidigare öppnade kartan har. Det kan vara bra om en mer detaljerad bild över ett område tillfälligtvis behövs. Det går då snabbt att byta karta, och behålla samma vy. Sedan är det lika enkelt att byta tillbaka till första kartan igen. Uppgifter om varje karta Startvy Beskrivning / Anmärkning Sign. /Kontaktperson Senast ändrad listar alla tillgängliga startvyer för vald kartan. Beskrivande text om kartan. Kartans kontaktperson Datum då kartan senast blev uppdaterad i Solen Administration För att öppna en karta markera kartan i listan med kartor och tryck OK 3.5 ÖPPNA FLER SKIKT I EN KARTA Utöver de skikt som ingår i en karta kan extra skikt läggas till i en karta. I SolenX kan två typer av skikt öppnas: Öppna skikt skikt som är registrerade i MetaDataBasen Öppna skikt (eget) externa skikt som inte ligger i MetaDataBasen 28

29 Öppna skikt Menyvalet Arkiv>Öppna skikt... öppnar formuläret Öppna skikt. Där går det att öppna andra skikt som är registrerade i MetaDataBasen. För att öppna skikt: Välj vilken typ som skikten tillhör. Välj önskat skikt i mittenlistan. För varje markerat skikt visas tillhörande information längst till höger. För att få ytterligare information om skiktet går det att trycka på knappen Skiktinformation. Lägg till markerade skikt i kartan med knappen OK. De tillagda skikten hamnar under arbetsytan Egna skikt längst upp i Solens skiktkontroll. NOTERA! För att en användare ska kunna se ett skikt måste användare och skikt tillhöra samma grupp. I Solen Administration kan Solen-administratören styra användargruppernas behörigheter till skikt. Begränsningen i behörighet styr framförallt vilka användare som kan redigera skikt. För redigering måste användaren ha rätt behörighet och en giltig Solen-licens. I SolenX kan användaren inte redigera skikt, detta är däremot möjligt i SolenX Edit. 29

30 Om en användare inte har behörighet att redigera ett skikt så syns anledningen till det i en inforuta när muspekaren förs över skiktnamnet i skiktkontrollen. De anledningar som redovisas är: Skrivskyddat på grund av att grupptillhörighet saknas. Skrivskyddat på disk/nätverksrättighet samt om det är skrivskyddat via metadata i skiktet. Skrivskyddat i Arbetsytan (t.ex. Open Table xx ReadOnly) Skrivskyddat av programvara genom licens Öppna skikt (eget) Menyvalet Arkiv>Öppna skikt (eget)... öppnar dialogrutan Öppna skikt. Menyvalet Öppna skikt (eget)... ger möjlighet att öppna *.tab-filer som inte är registrerade i MetaDataBasen. Öppnade skikt läggs till i kartan och hamnar under arbetsytan Egna skikt längst upp i Solens skiktkontroll. 30

31 4 MENYER Det här kapitlet beskriver de verktyg som finns i menysystemet i SolenX. Utseendet på de olika menyerna varierar, beroende på vilken användarbehörighet inloggad användare har. I detta kapitel är de maximala menyerna beskrivna. 4.1 NÄR INGEN KARTA ÄR ÖPPNAD Arkiv Menyn Arkiv ser lika ut i både SolenX och SolenX Edit. Öppna karta... Öppnar formuläret Öppna karta. I formuläret har den inloggade användaren tillgång till sina kartor från MetaDataBasen. 1, 2, 3, 4 En genväg för att öppna någon av de fyra senast öppnade kartorna. Klicka på ett nummer för att öppna den kartan utan att behöva använda formuläret Öppna karta. Logga ut... Avsluta Loggar ut inloggad användare från MetaDataBasen och en ny inloggning är nödvändig för att kunna använda programmet. Avslutar programmet. 31

32 Redigera Menyn Redigera ser likadan ut i SolenX och SolenX Edit. Inställningar Programtillägg Licens Öppnar formuläret Inställningar. Läs mer i avsnittet Inställningar. Öppnar dialogrutan Programtillägg för att välja vilka programtillägg som ska vara tillgängliga i Solen-klienten. Läs mer i avsnittet Programtillägg. Här kan licensen för applikationen ändras. Menyvalet bör bara användas av Solen-administratören. Läs mer i avsnittet Licenshantering. Hjälp Funktionerna på menyn Hjälp är desamma som motsvarande funktioner på menyn Hjälp när en karta är öppnad. 32

33 4.2 NÄR EN KARTA ÄR ÖPPNAD Arkiv Många funktioner i denna meny är mer ingående beskrivna i hjälpfilen för MapInfo Professional. Menyn Arkiv ser likadan ut i SolenX och SolenX Edit. 33

34 Öppna karta Stäng karta Öppna skikt Öppna skikt (eget) Stäng skikt Spara kopia som Utskriftsguiden Skicka e-post Öppnar formuläret Öppna karta där inloggad användare har tillgång till sina kartor från MetaDataBasen. Stänger aktuell karta. Öppnar formuläret Öppna skikt för att öppna och lägga till skikt från MetaDataBasen i kartan. Läs mer i avsnittet Öppna skikt. Öppnar formuläret Öppna skikt för att öppna och lägga till egna skikt, skikt som inte är registrerade i MetaDataBasen, i kartan. Läs mer i avsnittet Öppna skikt (eget). Öppnar dialogrutan Stäng skikt för att stänga öppnade, egna, skikt. Jämför Öppna skikt (eget)... ovan. Verktyget är bara aktivt när det finns öppna, egna skikt. Öppnar dialogrutan Spara skikt som för att spara redigerade skikt. Öppnar en guide som underlättar utskrifter av kartor och layouter. Läs mer i avsnittet Utskriftsguiden. Startar programmet för e-post och lägger aktuell karta i ett nytt e-postmeddelande. Formatet på bilden är.jpg. SolenX stödjer programmen Microsoft Outlook, GroupWise och Lotus Notes för e-post. 1, 2, 3, 4 En genväg för att öppna någon av de fyra senast öppnade kartorna. Klicka på ett nummer för att öppna den kartan utan att behöva använda formuläret Öppna karta. Logga ut... Avsluta Loggar ut från MetaDataBasen och en ny inloggning/byte av databas kan ske i dialogrutan för inloggning. Avslutar programmet. 34

35 Redigera Många funktioner i denna meny är mer ingående beskrivna i hjälpfilen för MapInfo Professional. Menyn Redigera i SolenX. Menyn Redigera i SolenX Edit. 35

36 Kopiera karta Komprimera skikt Skapa buffert Sluta redigera lagernamn Avdelare Kopierar det aktiva kartfönstret till klippbordet i Windows för att kunna klistra in kartan i andra program. Menyvalet visar vilket av huvudkartan [Huvudkarta] eller översiktsfönstret [Översikt] som är aktiv och alltså är den karta som kommer att bli kopierad. Öppnar dialogrutan Komprimera skikt för komprimering av valfritt skikt. Innan komprimering finns information om borttagna och ändrade objekt kvar i skiktet, komprimering innebär att onödig information tas bort. Skiktets prestanda ökar efter komprimering. Funktionen finns endast för SolenX Edit. Öppnar dialogrutan Skapa buffert för att skapa en buffertyta runt valt/valda objekt i kartan. Inställningsmöjligheterna är radien alltså den storlek som bufferten runt valt/valda objekt får samt enhet avståndet. Det går också att ställa in om det ska skapas en enda buffert runt alla valda objekt eller om resultatet ska vara en egen buffert runt varje av de valda objekten. Slutar att redigera det lagernamn som står i menyn. Funktionen finns endast för SolenX Edit. Inställningar för att hantera avdelaren (mellan vänstermarginalens skiktkontroll/dynamisk urvalshantering/översiktsfönster och kartfönstret): Låsa den i originalposition Spara den i aktuell position (om användaren flyttat avdelaren i sidled för att minska/öka kartans storlek) Hämta en sparad position Återställa avdelarens position till standardläge. Licenser för programtillägg Licens för programtilläggsnamn. Om ett programtillägg har licenskontroll kan tilläggets licens ändras från klienten, till exempel om organisationen har köpt fler licenser. Inställningar SolenX Öppnar formuläret Inställningar. Läs mer i avsnittet Inställningar. 36

37 Urval Många funktioner i denna meny är mer ingående beskrivna i hjälpfilen för MapInfo Professional. Menyn Urval i SolenX Menyn Urval i SolenX Edit 37

38 Sökningar Avselektera allt Välj allt från Sök urval Urval till Excel Urval till textfil Urvalsstil>Ytor Urvalsstil>Linjer En lista på de sökningar som finns tillgängliga. Avmarkerar alla valda objekt i kartan. Öppnar en dialogruta med en lista på de lager som är valbara. Välj ett av dessa lager för att välja alla objekt i lagret. Fungerar endast i SolenX Edit. Lokaliserar och centrerar valt/valda objekt i kartan. Exporterar markerade objekts attributdata till Excel. Denna funktion förutsätter att Microsoft Excel 97 eller senare version finns installerad i datorn. Exporterar markerade objekts attributdata till en textfil. Ger möjlighet att ställa in utseendet på markerade ytor. Ger möjlighet att ställa in utseendet på valda linjer. Karta Menyn Karta ser likadan ut i SolenX och SolenX Edit. 38

39 Skiktkontroll... Ändra kartbredd/skala/centrum Föregående vy Visa hela skiktet Visa startvy Hantera vyer Visa länkar automatiskt Radera presenterade länkar Ta bort etiketter Rensa grafiskt lager Uppdatera datakoppling Maximera kartans storlek/ Återställ kartans storlek Visa kartinformation Minimera öppna programtillägg Öppnar MapInfos skiktkontroll. Öppnar dialogrutan Kartbredd/skala/centrum för att ange en önskad centrumkoordinat och bredd på kartfönster eller skala. Byter till detaljkartans föregående centrering och zoomnivå. Visar alla objekt i ett visst skikt. Ur en lista med alla, i kartan ingående, skikt kan användaren välja vilket skikt som ska visas i sin helhet, alternativt välja att visa alla skikt/lager. Det går också att zooma till valda objekt. Kartan återgår till den startvy som visades när kartan öppnades. Läs mer i avsnittet Vyhantering. Läs mer i avsnittet Länkar. Släcker/döljer visade länkar i kartan. Rensar kartan från etiketter som är skapade med verktyget Skapa etikett. Rensar det grafiska lagret från alla objekt. Detta val finns endast om det finns en datakoppling i kartan. Läs mer i avsnittet Externa Dynamiska Datakopplingar. Läs mer i avsnittet Maximera karta. Visar information om den öppna kartan, till exempel namn, typ, när den är registrerad/ändrad samt hur många arbetsytor och skikt den innehåller. Det finns även möjlighet att visa en rapport över de skikt som ingår i kartan med sökvägar till var de ligger. Döljer fönster för öppnat/öppnade programtillägg bakom Solens skiktkontroll. Genom att klicka på fliken, mellan skiktkontroll och kartfönster, med programtilläggets namn visas programtillägget igen. 39

40 Hjälp Menyn Hjälp ser likadan ut i SolenX och SolenX Edit. Hjälp om SolenX Cartesia på webben Solen på webben Information från Admin Om programtillägg Om SolenX Öppnar SolenX:s Online-hjälp. Öppnar Cartesias hemsida - i datorns webbläsare. Kräver uppkoppling mot Internet. Öppnar avsnittet om Solen på Cartesias hemsida i datorns webbläsare. Kräver uppkoppling mot Internet. Öppnar en dialogruta för att läsa sparade systemmeddelanden från Solens administratör. Tidigare systemmeddelanden sparas i en historik. Olästa systemmeddelanden flyttas efter 30 dagar till historiken. Antalet dagar innan meddelandet flyttas kan ställas in individuellt. I dialogrutan går det att ta bort inaktuella meddelanden. Menyval som bara finns om det finns installerade programtillägg. Visar dialogrutan Om som visar information om applikationen. 40

41 5 VERKTYG Verktygen i programmet är indelade i grupper. För varje grupp finns en grunduppsättning verktyg och för alla grupper utom objektinställningar finns också en uppsättning extra verktyg. I formuläret Inställningar finns möjlighet att ställa in vilka verktyg som skall vara synliga. 5.1 HUVUDVERKTYG Välj Flytta Zooma in Markerar/flyttar kartobjekt i huvudkartan. Byter vy i detaljkartan genom att klicka i översiktskartan. Håll ner tangenterna CTRL + SHIFT samtidigt för att välja objekt under det översta valbara skiktet. Flytta runt i kartan, panorera, genom att trycka ner vänster musknapp, håll in den och dra kartan i önskad riktning. Släpp musknappen när kartan har önskad vy. Verktyget fungerar för både huvudkarta och översiktskarta. Kan användas på två sätt: Klicka med vänster musknapp där något av hörnen på den förstorade kartan ska vara. Håll in musknappen och dra ut en lagom stor ruta. Släpp musknappen när rutan har önskad storlek. Kartbilden förstoras och centreras. Genom att göra ett enkelklick i kartan blir den förstorad med en fördefinierad faktor och centrerad kring punkten där användaren klickade. Zooma ut Visa information Avselektera allt Sök urval Fungerar på motsvarande sätt som Zooma in men förminskar istället för att förstorar. Visar tabellinformation vid markerad punkt. Informationen visas i Informationspanelen mellan skiktkontrollen och översiktskartan. Verktyget Visa information visar information om ingående tabellkolumner och de länkar som finns kopplad på den punkt i kartan som användaren markerat. Avmarkerar alla valda objekt i kartan. Lokaliserar, centrerar och justerar zoomnivån så att valt/valda objekt syns i sin helhet i kartan. 41

42 Huvudverktyg extraverktyg Ändra kartbredd/ skala/centrum Längdmätning Öppnar dialogrutan Kartbredd/skala/centrum där det går att mata in önskad centrumkoordinat, zoomnivå och/eller skala. På de angivna centrumkoordinaterna kan en symbol skapas i kartan genom att bocka för Skapa symbol. Symbolen skapas i det Grafiska lagret med standardsymbolen, den som är vald under funktionen Symbolinställningar. Tryck OK för att använda valda inställningar i kartvyn. Mäter avstånd i kartan. Enkelklicka vid startpunkt. Enkelklicka vid brytpunkter, om mätsträckan inte är rak. Dubbelklicka vid slutpunkt. Den totala längden visas på statusfältet. Om den inritade längden innehåller flera brytpunkter syns dellängderna på statusfältet under mätningen. Areamätning Mäter storlek och omkrets på ytor i kartan. Enkelklicka vid startpunkt Enkelklicka vid brytpunkter Dubbelklicka vid nästa sista brytpunkten för att sluta ytan. Ytan samt omkretsen redovisas på statusfältet. Skapa etikett Enkelklicka på en punkt i kartan för att sätta ut en etikett vid punkten. Informationen hämtas från den kolumn som angivits när kartan skapades. Etiketten sätts ut i det skikt som ligger längst upp i kartan och är valbart. 42

43 Välj inom rektangel Markerar allt inom utritad rektangel. Sätt ut rektangelns övre vänstra hörn genom att trycka ner vänster musknapp Håll ner musknappen och dra ut en ruta. Släpp upp musknappen när det nedre högra hörnet på rektangeln är på önskad plats. Objekten kommer att hämtas ur det skikt som ligger längst upp i kartan och är valbart. Välj inom radie Markerar allt inom utritad cirkelradie. Sätt ut cirkelns mittpunkt genom att klicka med vänster musknapp. Håll ner musknappen och dra ut önskad radie. Släpp musknappen. Objekten väljs ur det skikt som ligger längst upp i kartan och är valbart. Välj inom polygon Markerar allt inom utritad polygon. Klicka på önskad startpunkt med vänster musknapp. Klicka på brytpunkter runt området med vänster musknapp. Det finns tre sätt att stänga polygonen, klicka ovanpå startnoden, dubbelklicka på den sista brytpunkten eller tryck på Esc-knappen. Objekten väljs ur det skikt som ligger längst upp i kartan och är valbart. Välj inom rand Markerar allt inom en vald befintlig yta. Klicka på en yta i kartan, exempelvis ett kvarter eller ett nyckelkodsområde, och alla objekt som berör den valda ytan blir markerade. Objekten väljs ur det skikt som ligger längst upp i kartan och är valbart. 43

44 5.2 VY OCH LÄNKVERKTYG Visa hela skiktet... Föregående vy Visar alla objekt i ett visst skikt. Ur en lista med alla, i kartan ingående, skikt väljer användaren vilket skikt som ska visas i sin helhet. Det går också att välja Visa alla, för att visa kartan i sin helhet. Om ett zoomintervall är satt på skiktet så kan det innebära att skiktet inte syns. Byter till detaljkartans föregående centrering och zoomnivå. Visa startvy Kartan återgår till sin startvy, enligt inställning i Solen Administration. Hämta och spara vyer Visa länk från valt kartobjekt Visa alla länkar i vyn Öppnar dialogrutan Vyer för att spara och titta på vyer. Läs mer i avsnittet Vyhantering. Läs mer i avsnittet Länkar. Visar alla länkar i vyn med en symbol som är inställd av Solens administratör. Länkarna läggs i det grafiska lagret, så använd Rensa grafiskt lager för att ta bort dem. Vy och länk extraverktyg Länka vald Läs mer i avsnittet Länkar. 44

45 5.3 REDIGERA Rensa grafiskt lager Redigera grafiskt lager Redigera valt skikt Symbol Rensar det Grafiska lagret på objekt. Sätter det Grafiska lagret redigerbart. Sätter skiktet, som valda objekt tillhör, redigerbart. Fungerar endast för SolenX Edit. Skapar en symbol på utvald punkt genom vänster musklick i kartan. Bruten linje Polygon Text Digitaliserar en linje med flera brytpunkter. Startnod och brytpunkter sätts ut genom att klicka med vänster musknapp, slutnod registreras genom att dubbelklicka på den sista punkten eller att trycka på ESC-tangenten. Genom att hålla ned tangenten SHIFT blir vinklarna mellan linjerna lika stora (i 45-graders intervaller). Läs mer i avsnittet Skapa/redigera data. Digitaliserar en sluten yta med flera brytpunkter. Startnod och brytpunkter sätts ut genom att klicka med vänster musknapp, slutnod registreras genom att klicka ovanpå startnoden, dubbelklicka på den sista brytpunkten eller genom att trycka på ESC-knappen. Läs mer i avsnittet Skapa/redigera data. Markera var textens övre vänstra hörn ska vara genom att klicka med vänster musknapp. Börja skriva för att skapa en text vid markerad punkt Redigera - extraverktyg Omforma Lägg till nod Ger möjlighet att flytta noder för att ändra formen på en yta. Flytta noder genom att sätta muspekaren på den nod som ska flyttas. Tryck ned vänster musknapp och håll den nere medan den dras till sin nya plats. Fungerar både på linjer och polygoner. Lägger till extra noder för att öka precisionen i det digitaliserade objektet. Klicka med vänster musknapp på den plats där den nya noden ska vara. Fungerar både på linjer och polygoner. 45

46 5.4 OBJEKTINSTÄLLNINGAR Symbolinställningar Öppnar ett formulär för att ställa in utseendet på symboler. Objektinställningarna slår igenom på markerade objekt i det redigerbara skiktet eller gäller för nästa objekt som skapas. Linjeinställningar Öppnar ett formulär för att ställa in utseendet på linjer. Objektinställningarna slår igenom på markerade objekt i det redigerbara skiktet eller gäller för nästa objekt som skapas. Områdesinställningar Öppnar ett formulär för att ställa in utseendet på ytor. Objektinställningarna slår igenom på markerade objekt i det redigerbara skiktet eller gäller för nästa objekt som skapas. Textinställningar Öppnar ett formulär för att ställa in utseendet på texter. Objektinställningarna slår igenom på markerade objekt i det redigerbara skiktet eller gäller för nästa objekt som skapas. 46

47 6 INSTÄLLNINGAR 6.1 DIALOGRUTAN INSTÄLLNINGAR Formuläret för inställningar finns på menyn Redigera>Inställningar SolenX. Fliken Generella Fönstret Inställningar ser likadant ut i SolenX och i SolenX Edit. 47

48 Här finns information om olika inställningar och användaren har möjlighet att anpassa Solen-klienten utifrån sina behov. Varje användare har sina egna inställningar. Förändringar av inställningarna får effekt direkt, det behövs ingen omstart, och de gäller till de blir ändrade igen, även om programmet startas om. Metadatabas Här visas information om vilken Metadatabas som är kopplad till SolenX. Felsökningsläge Öppna kartor i felsökningsläge genom att bocka för kryssrutan Felsökningsläge. Felsökningsläget är användbart för felsökning om en karta inte fungerar som den ska. När felsökningen är över rekommenderar vi att inställningen återställs till standardläget, avbockad. Verktyg Här kan användaren välja vilka verktygsgrupper som skall vara synliga i verktygspanelen i programmet. För varje grupp finns en grunduppsättning verktyg, samt några mer avancerade extraverktyg som aktiveras separat. Läs mer om de olika verktygen i avsnittet Verktyg. Genom att bocka i kryssrutan Stora knappar visas verktygens ikoner i ett större format, vilket är användbart för användare som har en skärm med hög upplösning. Dynamisk urvalshantering Den dynamiska urvalshanteringen gör att alla objekt som är markerade i kartan läggs upp i fliken Information i Solens gränssnitt. För de markerade objekten visas tillhörande tabelldata samt eventuella länkar. Om användaren jobbar med stora urval i kartan så kan den dynamiska urvalshanteringen innebära att SolenX går lite trögt. Därför finns möjligheten att slå av den dynamiska urvalshanteringen. Standardvärdet är Aktiverad. Läs mer i avsnittet Dynamisk urvalshantering. Area- och längdmätning Användaren kan ställa in om mätning av längd och area ska visas med spår eller inte samt utseendet på linjerna och ytorna. Länk- och sökredovisning Här kan användaren ställa in hur SolenX ska visa sökningar och länkade objekt. Flyttar och zoomar, som är standardläget, innebär att kartan centreras och zoomas in mot sökt(a) objekt. Flyttar innebär att bara centrering sker, zoomnivån behålls intakt. 48

49 Inställningar för flytta och zooma Dessa värden är bara giltiga för valet Flyttar och zoomar. Värdet Faktor styr inzoomningsgraden mot valt objekt i kartan. Ju högre värde på Faktor ju mer av omgivningen visas i kartan, det vill säga att kartbredden ökar. Ett högt Faktor-värde innebär alltså att graden av inzoomning minskar. Om den framräknade zoomnivån ligger under det angivna Min-värdet, standard, så är det den bredden på kartan som visas. Inställningen Symbolobjekt gäller om det sökta objektet är av typen Symbol, det vill säga ett punkt-objekt. Om sökt objekt är en symbol blir kartbredden så stor som angivits i Symbolobjekt, vilket innebär att inställningarna på Faktor och Min-värde, standard är utan funktion när objektet är en punkt. Knappen Standardvärden återställer standardvärden på zoom-inställningarna. Knapparna Symbol..., Yta..., Linje... Här kan användaren styra hur sökta objekt ska se ut när de blir markerade i kartan. Redovisa Här kan användaren välja om kartans aktuella zoombredd Bredd eller kartans skala Skala ska visas längst ned i översiktsfönstret. Koordinatpresentation Matematiska koordinater, Matematiskt, (standard) innebär att koordinaters X-värde beskriver den östvästliga positionen, och Y-värdet bestämmer nord-sydligt läge. Inställningen Kartografiskt kastar om axlarna så att till exempel Svenska koordinatsystemet RT90 stämmer (X = nord-sydlig, Y = öst-västlig). 49

50 Fliken Övriga Kartfönster Denna inställning styr om huvudkartans fönster skall öppnas i normalt eller maximerat läge. Automatiskt öppna Användaren kan välja att öppna en karta, och tillhörande startvy, automatiskt. Detta ger en förenklad start av SolenX, speciellt för användare som ofta använder en specifik karta. Projektion Användaren kan se vilken projektion öppnad karta har. 50

51 Area- och längdenheter Användaren kan ange vilka enheter som SolenX ska använda för att redovisa avstånd och ytor. Skiktkontroll Genom att avmarkera kryssrutan Förhöjd redovisning av osynliga grupplager/skikt/tema visas alla grupplager i skiktkontrollen med svart textfärg, även de grupplager som inte är synliga. Översiktsinställningar Inställningarna för översiktsfönstret kan ställas in på två olika nivåer. För inloggad användare Inställningen gäller för inloggad användare i alla kartor. För denna karta. Inställningen gäller för samtliga användare av denna karta. En användare med administratörsbehörighet kan i klienten göra översiktsinställningen så att den gäller för aktuell karta. Finns en sådan inställning för en karta gäller den alltid i första hand då en användare öppnar kartan. Användaren kan dock tillfälligt, i aktuell session, välja att använda sin egen inställning. Begränsad översikt Inom vissa zoomområden tillför inte översiktskartan så mycket information. Genom att ange gränsvärden för översikten uppdateras översiktskartan bara om huvudkartans bredd är inom dessa värden. Funktionen går att slå av/på med kryssrutan Aktiverad. Skalfaktor En faktor anger hur många gånger bredare översiktskartan skall vara i förhållande till huvudkartan. Spara ändringarna i inställningarna genom att trycka på knappen Spara. 51

52 6.2 MAXIMERA KARTANS STORLEK Så här ser gränssnittet ut om när kartan är maximerad i SolenX. Skillnaden mot Solens normalläge är att Informationspanelen är dold och att detaljkartan breder ut sig över hela skärmen. Strax ovanför kartan finns rullgardinsmenyer som ger möjlighet att välja kartans skala/bredd samt aktivera sökningar. Gå in under menyn Karta>Återställ kartans storlek för att återgå till normalläge, alternativt snabbtangenterna Ctrl + Shift + M. Normalläge är det sätt som karta och skiktkontroll visas när en karta öppnas. 52

53 6.3 EXTERNA DYNAMISKA DATAKOPPLINGAR Använd denna funktion för att använda externa datakällor (via ADO) och koppla data till ett skikt. Solens informationsverktyg kan visa information om länkat data som etiketter i kartan. Det går också att skapa tematiska kartor som är baserade på länkat data. Alla kopplingar/tematiska kartor administreras i Solen Administration. När SolenX öppnar en karta så finns all data färdigkopplad, om användaren har behörighet för att använda datakopplingen. För att uppdatera attributdata under en session, använd menyvalet Alternativ>Karta>Uppdatera datakoppling. NOTERA! Finns ingen datakoppling i kartan så är inte menyvalet Uppdatera datakoppling valbart. 53

54 7 SÖKNINGAR I SOLENX Genom att koppla ett antal genomtänkta sökningar till en karta ökar användarnas nytta av SolenX. Utformningen av sökningarna bör utgå från de behov och arbetsprocesser användarna har. En bra utformad sökning ger användaren önskad information i få, enkla steg. En sökning kan innebära att användaren söker sig till ett visst område på kartan, söker ägare till en fastighet eller söker efter antalet folkbokförda i ett utvalt kvarter. I SolenX finns olika typer av sökningar för att utnyttja tekniken med sökningar på bästa sätt. 7.1 GRÄNSSNITT I Informationspanelen i Solens gränssnitt finns fliken Sökning. På denna flik finns alla sökningar som är kopplade till den karta som är öppen. Det är Solens administratör som registrerar sökningar för en karta. För att öppna dialogrutan för sökning finns två alternativ: Markera den önskade sökningen och klicka på Öppna. Dubbelklicka på den önskade sökningen. Innehållet i dialogrutan för sökning är olika beroende på vilken typ av sökning det är. 7.2 SÖKRESULTAT Sökningen resulterar i ett urval. Presentationen av urvalet sker på olika sätt, beroende på vilken typ av sökning det är. Presentationen kan innebära att huvudkartan flyttas så att urvalet centreras i kartan. Det kan också innebära anpassning av zoomnivån i kartan för att resultatet av sökningen ska framgå så tydligt som möjligt. NOTERA! I listan visas de registrerade namnen på sökningarna. Mer information om sökningen visas i statusfältet. 54

55 Det är Solens administratör som registrerar sökningarna till kartan, sökningarna som finns visas i listan. Här visas ett exempel på hur en sökning av adresser kan se ut. Genom att skriva in en del av en adress listas alla adresser som innehåller söksträngen. Jokertecken (*) kan användas både innan och efter söksträngen. Funktioner Starta sökning Rensa, börja om Avancerat uttryck Startar sökningen. Rensar urval och sökkriterier. Det krävs minst avancerad behörighet för att ha tillgång till knappen Avancerat uttryck. Denna knapp ger möjlighet att göra avancerade urval med hjälp av SQL. Genom att bocka för kryssrutan Visa med sökobjekt kommer valda objekt att få det utseende som är inställt för symboler, linjer och ytor under Redigera>Inställningar SolenX Genom att bocka för kryssrutan Ta bort föregående sökobjekt kommer bara det senaste urvalet visas i kartan med sökobjekt. Här visas ett exempel då två kolumner visas i sökresultatet. Det är inte nödvändigt att skriva in en stjärna (*) i slutet på sitt uttryck vid sökning på strängar. Hittas ingen exakt matchning vid sökningen söks uttrycket automatiskt med en stjärna. 55

56 Det går att ställa in så att sökning sker i en kolumn medan data i resultatet hämtas från en eller flera andra kolumner. Max två kolumner kan redovisas i resultatlistan. Det går att få resultatet sorterat. Vilka fält som skall redovisas och sorteras ställs in av Solens administratör. 7.3 SÖKTYPER MapInfo Innebär att sökningen sker i en bestämd kolumn i ett bestämt skikt. Databassökning Dynamiskt kopplade databaser. Solens administratör har möjlighet att koppla data från alla databaser som stöder ADO till kartan. Mer om detta i hjälpfilen till Solen Administration. PlugIn-sök Olika tilläggsmoduler (speciella applikationer skrivna mot Solens PlugIn-gränssnitt) i Solen ger möjlighet till att valfritt bestämma vad som ska ske när sökningen startas i Solen-klienten. Läs mer i avsnittet Programtillägg. 56

57 8 SKAPA/REDIGERA DATA SolenX finns i två versioner; SolenX och SolenX Edit. I SolenX är möjligheterna att redigera kartdata begränsade. Det är bara ett skikt som är redigerbart, det grafiska lagret. Det här kapitlet beskriver de funktioner som framförallt finns i SolenX Edit. SolenX SolenX är i första hand ett program för att titta på kartor. Det går att redigera och skapa objekt i det grafiska lagret. Det grafiska lagret är avsett för tillfälliga objekt till exempel att skriva en förklarande text på kartan innan en utskrift och sedan rensa texten igen. Vid stängning av kartan eller avslutning av SolenX kan objekt som finns i det grafiska lagret sparas eller slängas. Alternativen är Spara som nytt skikt eller Ignorera. För att spara grafiska objekt utan att stänga SolenX använd meny Arkiv>Spara kopia som SolenX Edit I SolenX Edit är alla tabeller i kartan redigerbara. Vilket skikt som är redigerbart styrs i Skiktkontrollen. För att kunna redigera data så måste användaren ha rättigheter för att skapa/ändra i den mapp i nätverket där kartdata ligger lagrat. Dessa rättigheter styrs av de ansvariga för datornätverket. 8.1 FUNKTIONEN SNAP Solens SNAP-funktion fungerar till nästan alla verktyg och aktiveras/avaktiveras med tangenten S på tangentbordet. Funktionen gör att muspekaren, när den förs över kartan, snappas fast på kartobjekts noder för att göra det möjligt att mäta exakt efter en annan linje, eller digitalisera linjeändar så att de fästs samman med en annan linje eller yta, till exempel vid digitalisering i en korsning med väglänkar. 57

58 8.2 SKAPA OBJEKT I KARTAN För att skapa objekt används något av dessa verktyg: Symbol Bruten linje Polygon Text För att välja manér, utseende, på de nya objekten används verktygen för objektinställningar: Symbolinställningar - för symbolobjekt Linjeinställningar - för linjeobjekt Områdesinställningar - för polygoner Textinställningar - för text För att ange vilket utseende de nya objekten ska ha, gör de önskade inställningarna i det formulär som verktygen öppnar när de blir valda. Nya objekt får automatiskt det inställda utseendet. 8.3 REDIGERA OBJEKT I KARTAN 1. Hur ändrar jag manér på ett befintligt objekt? Se till att rätt skikt är redigerbart. Markera/selektera det/de objekt vars manér ska ändras. Objekten ska vara av samma typ. Tryck på det objektinställningsverktyg som hör till valda objekt/objekten. Gör de önskade förändringarna och tryck OK för att verkställa. Ändringarna sparas direkt och går inte att ångra. 2. Hur flyttar jag ett objekt? Se till att rätt skikt är redigerbart. Markera/selektera det/de objekt som ska flyttas. Om bara ett objekt är markerat visas fyra redigeringspunkter runt objektet. För att flytta urvalet används verktyget Välj. Klicka på ett av de valda objekten eller en redigeringspunkt, håll ner vänster musknapp, flytta pekaren motsvarande sträcka och riktning som objekten ska flyttas och släpp därefter upp musknappen. Ändringarna sparas direkt och går inte att ångra. 58

59 3. Hur raderar jag befintliga kartobjekt? Se till att rätt skikt är redigerbart. Markera/selektera de objekt som ska tas bort. Tryck därefter på tangenten Delete på tangentbordet. Ändringarna sparas direkt och går inte att ångra. 8.4 SPARA RITADE OBJEKT I SolenX finns inget speciellt verktyg eller funktion för att spara. Alla ändringar i de ingående skikten, med undantag för Grafiskt lager sparas direkt när ändringen utförts. NOTERA! Alla ändringar sparas direkt, de går inte att ångra När användaren avslutar SolenX eller stänger en karta får användaren en fråga om hur eventuella redigeringar i Grafiskt lager ska hanteras. Alternativen är Spara, Ignorera eller Avbryt. Spara Ignorera Avbryt Öppnar en dialog där användaren får välja en mapp och ett filnamn på den MapInfo-fil (.tab) som ska sparas. De grafiska objekten sparas med nytt namn och Grafiskt lager är tomt nästa gång en karta öppnas. Att ignorera betyder att inget av innehållet sparas. Grafiskt lager är tomt nästa gång en karta öppnas. Knappen Avbryt är bara aktiv när en karta stängs, inte om SolenX avslutas. Knappen Avbryt ger alltså möjlighet att avbryta stängning av karta och SolenX återgår till den öppna kartan. 59

60 9 VYHANTERING Verktyget Hämta och spara vyer eller menyvalet Karta>Hantera vyer öppnar dialogrutan Vyer. Vyer är en form av genväg till förutbestämda visningar av kartan. Att skapa en vy innebär att lagra kartans centrumpunkt och zoombredd tillsammans med ett beskrivande namn. Dialogrutan Vyer har två listor, Typ och Vy. I listan Typ visas alla typer av vyer som finns i MetaDataBasen. När någon typ är markerad visas en lista över alla vyer av denna typ i listan Vy. Information om en markerad vy visas längst ner på formuläret. (Solens administratör kan begränsa användares rättigheter att se länkar i Solen Administration läs mer i hjälpfilen till Solen Administration.) Det finns två olika standardtyper för vyer: Kartans startvyer Mina egna Dessa vyer är de som visas i formuläret Öppna karta. Alla användare som har rättighet att öppna en karta kan också använda dess vyer. Det här är privata vyer som bara är tillgängliga för den inloggade användaren. De privata vyerna är tillgängliga för användaren i alla kartor. Det går att skapa egna typer, förutom de två obligatoriska typerna. Vyer som är skapade med denna typ är liksom typen Mina egna privata och finns alltid tillgängliga för användaren. 60

61 9.1 VISA EN VY Det finns två metoder för att visa en lagrad vy i kartan. Markera vyn i listan och tryck på knappen Se. Dubbelklicka på den önskade vyn. 9.2 REGISTRERA NY TYP AV VY Klicka på knappen Ny Typ under listan med typer. Ange ett namn för typen i den efterföljande dialogrutan och tryck OK. 9.3 REGISTRERA EN NY VY Öppna dialogrutan Vyer när huvudkartan visar den önskade vyn. Ange vilken typ den nya vyn ska ha. Tryck på knappen Ny under listan med vyer. Ange ett namn för vyn i nästa dialogruta och tryck OK för att lagra vyn. 9.4 RADERA EN TYP AV VY Knappen Radera tar bort den markerade typen. Standardtyperna enligt ovan går inte att radera. Dessa typer finns alltid. För att kunna ta bort en annan typ av vy så måste alla vyer som hör till den typen först raderas knappen Radera är alltså inte valbar i detta läge. 9.5 RADERA EN VY Markera den vy som ska tas bort och tryck därefter på knappen Radera. 61

62 10 LÄNKAR I Solen går det att länka bilder, dokument, webbadresser, med mera till objekt i kartan. Länkarna, som kan vara av många olika filtyper, visas i de program som respektive filformat är associerat till i Windows. Till exempel används Microsoft Word för att öppna och visa ett Word-dokument (.doc). Det är Solens administratör som registrerar länkar i MetaDataBasen VISA LÄNKAR Formuläret Visa länk visar vilka länkar som är kopplade till kartan. Det finns flera sätt att öppna formuläret: 1. Om det finns länkar i en arbetsyta visas detta på fliken Arbetsyta i skiktkontrollen genom att det finns ett litet X i stapeln Länkar på samma rad som arbetsytas namn. Öppna formuläret Visa länk (se ovan) genom att klicka på krysset. 2. Markera/välj ett kartobjekt med verktyget Välj och tryck sedan på verktyget Visa länk från valt kartobjekt... Om det valda objektet har en (1) länk öppnas/visas den direkt. Om det valda objektet har flera länkar öppnas formuläret Visa länk. 3. Genom att använda info-knappen och klicka på ett objekt som har en (1) länk kommer information om den upp i informationsfönstret i dynamisk urvalshantering. Även fönstret Visa länk öppnas och det länkade objektet visas på en gång. Om objektet har fler länkar kommer fönstret Visa länk upp automatiskt. 62

63 Metod 2 och 3 för att öppna dialogrutan Visa länk visar bara de länkar som finns för det aktuella kartobjekt. Länkar i alla befintliga länkkategorier visas när formuläret Visa länk öppnas. Det går att filtrera länklistan genom att välja en viss kategori. När länkar presenteras i kartan med en gul blixt visar verktygstips vad länken heter när muspekaren står över länksymbolen. Länkar indelas i olika typer; Bilder, Dokument, Video, och så vidare. Länkarnas namn visas tillsammans med typtillhörighet i listan till vänster. Information som länkens sökväg eller webbadress, en beskrivning samt i vilket/vilka skikt som länken är registrerad i visas om i listan markerad länk. Visa alla länkar i vyn Verktyget Visa alla länkar i vyn visar alla länkar som finns i aktuell vy i form av symboler (gula blixtar) vilket gör det lättare att se vilka kartobjekt som har kopplade länkar. Bara länkar användaren är behörig att se visas i kartan. När musmarkören befinner sig över en gul blixt, så visas ett verktygstips med länkens namn. Om länkarna i aktuell vy ska uppdateras kontinuerligt när användaren förflyttar sig i kartan kan denna inställning göras via menyvalet Karta>Visa Länkar automatiskt. Genom att använda verktyget Visa länk från valt kartobjekt... på en länk öppnas formuläret Visa länk där objektets alla länkar finns listade. Om bara en länk är registrerad öppnas istället länken automatiskt. Färg och storlek på länksymbolen går att ställa in i Solen Administration. Inställningen gäller antingen hela systemet eller en viss karta. Rensa det grafiska lagret för att ta bort länkar från kartan SKAPA LÄNKAR Länka vald... Verktyget Länka vald... öppnar formuläret Länka till valt kartobjekt/skapa ny länk. I formuläret kan användaren registrera nya länkar och koppla dem till kartobjekt. För att få tillgång till verktyget Länka vald... måste verktygsgruppen Vy o länk Avancerad version vara aktiverad. När det inte är någon karta öppen kan användaren aktivera verktygsgruppen Vy o länk Avancerad version i dialogrutan Inställningar via menyvalet Redigera>Inställningar... Ett kartobjekt måste vara markerat i kartan för att verktyget ska vara valbart. 63

64 När användaren ska skapa den första länken i ett skikt kontrollerar SolenX att tabellens struktur är sådan att det går att koppla länkar till den. Om tabellstrukturen inte kan ta emot länkar så får användaren i SolenX ett meddelande att tabellen saknar länkkolumn. Detta måste förberedas i annan programvara, som Solen Pro eller MapInfo Professional. Funktioner: Ny post Editera Spara Lägger till en ny länk. Funktionen är bara aktiv när om formuläret öppnats via verktyget Länka vald Sätter markerad länk i redigeringsläge. Funktionen är bara aktiv när formuläret öppnats via verktyget Visa länk från valt kartobjekt... Lagrar alla ändringar. Ångra Ångrar påbörjad redigering och återställer formuläret till senast sparat läge. 64

65 Radera Raderar kopplingen mellan länk och kartobjekt. Om formuläret Visa länk har öppnats via verktyget Visa länk från valt kartobjekt så raderar funktionen bara kopplingen mellan det valda kartobjektet och länken. Om valt kartobjekt var det sista/enda kartobjekt som länken var kopplad mot frågar SolenX om länken ska raderas ur MetaDataBasen också eftersom den inte längre används mot något kartobjekt. Om formuläret har öppnats via skiktkontrollen så raderar funktionen länken från samtliga kartobjekt som den är kopplad mot. SolenX frågar om länken ska raderas ur MetaDataBasen också eftersom den inte längre används mot något kartobjekt. NOTERA! Länkar kan fortfarande finnas kvar i MetaDataBasen även om de inte längre är kopplade mot något kartobjekt! Öppna länk Visa geografiskt Hämta länk länk Öppnar vald/markerad länk. Beroende på hur Solen-klienten är konfigurerat så öppnas länkade bilder internt i Solen eller i Windows-associerat program. Visar vald länk i kartan. Funktionen är bara aktiv när formuläret öppnats via skiktkontrollen eller verktyget Visa länk från valt kartobjekt... Öppnar utforskaren för att möjliggöra val av länk i form av dokument/bild. Länka detta dokument mot valt kartobjekt Gör det möjligt att länka bild/dokument som visas i listan Länk i fönstret Länka till valt kartobjekt/skapa ny länk till valt kartobjekt. 65

66 11 LAYOUTMALLAR I Solen är det smidigaste sättet att bygga layoutmallar att använda Solen Pro. Där finns ett grafiskt gränssnitt för att forma layoutmallen som den ska se ut. I tidigare versioner av SolenX (före version 5.0) byggdes layoutmallar till SolenX på ett annat sätt. Denna möjlighet finns fortfarande kvar och detta avsnitt beskriver hur det går till. NOTERA! Metoden rekommenderas dock inte och används den bör det endast utföras av vana SolenX-användare. Utskrifter med layoutmall sker via SolenReportGenerator men det går också att använda Microsoft Word (version 97 eller senare). SolenReportGenerator stöder pappersutskrifter upp till storlek A0. Layoutmallarna skapas i SolenReportGenerator med formatet *.rpx eller Word med formatet (.dot). Mallarna finns under mappen "\Mallar\" i katalogen där SolenX.exe finns SKAPA LAYOUTMALLAR Med programmet medföljer ett antal fördefinierade layoutmallar. Vid behov kan nya layoutmallar skapas. Det finns vissa krav när en layoutmall ska sparas. De sista bokstäverna i namnet måste sluta på beteckningen för pappersstorlek och S för stående papper och L för liggande papper. Exempel:...A4_S för stående A4....A4_L för liggande A4....A0_S för stående A0....A0_L för liggande A0. Varje layoutmall kan innehålla ett antal olika koder för att få fram variabelt data. Dessa koder byts ut mot data ur MetaDataBasen när utskriften skapas. 66

67 11.2 FUNKTIONER FÖR LAYOUTMALLAR De koder som kan placeras ut på mallen är följande: [MAINMAP] [OVERVIEW] [MAP_NAME] [CONTACT] [USR] [ANM] [DATE] [MAPSCALE] [MAPWIDTH] [COL_VALUE;xx] [EXT_DB_COL_VALUE;xxx;yyy] [SELOBJLENGTH;xx] [SELOBJCENTERX;xx], [SELOBJCENTERY;xx] [USER_TEXT;xxx] [ORGANIZATION] [MAPCOORD_MAXX;xx], [MAPCOORD_MINX;xx], [MAPCOORD_MAXY;xx], [MAPCOORD_MINY;xx] Här placeras huvudkartan. Här placeras översiktskartan. Redovisar kartans namn. Redovisar kontaktperson. Redovisar inloggad användare. Anmärkningen för kartan. Dagens datum. Redovisar kartans skala. Kartans bredd i meter när layoutfönstret öppnades. Hämtar värdet ur kolumn "xx" för ett eller flera markerade kartobjekt. (Till exempel ur kolumnen "Namn".) Hämtar värde från en dynamisk sökning (en typ av sökning som administratören har skapat och som är en koppling mot en extern databas) "xxx" är sökningens namn som den presenteras för användaren och "yyy" är presentationsnamnet på fältet som visas i det sökta resultatet. Hämtar information för ett eller flera markerade kartobjekt. Summerad längd på valda kartobjekt. Där "xx" är längdenhet enligt MapInfo/MapBasic (Till exempel "m" för meter, "km" för kilometer, med flera) Visar centrumkoordinaterna för ett markerat objekt. xx styr antalet decimaler. Anger att användaren får skriva in en egen text där "xxx" är en förklaring som anvisar användaren om vad som skall skrivas in. En layout kan innehålla flera av dessa. (Exempelvis "Kartrubrik") Användarens organisationstillhörighet. Hämtar ut kartans hörnkoordinater. xx styr antalet decimaler. 67

68 Kartklippets storlek För att styra vilken storlek huvudkartan ska ha skapas en definitionsfil till varje utskriftsmall. Filen ska vara en vanlig textfil och den framställs enkelt till exempel med programmet Anteckningar. Namnet på denna fil skall vara samma som mallen men med filändelsen ".def". Nedan visas ett exempel på hur filen ska se ut: [DEFINITION] MAINMAP=160;145 OVERVIEW = 60;60 Siffrorna anger bredd;höjd i millimeter på kartan. Om ingen definitionsfil finns, skapas kartklippet i en standardstorlek för A4- respektive A3-mallarna. Arbetsgång för att skapa ny layoutmall Ett bra tips är att utgå ifrån de layoutmallar som finns med i leveransen av SolenX vid skapande av nya layoutmallar. I Microsoft Word 1. Kopiera filerna (både.dot- och.def-filen) i mappen "\Mallar\" och ge dessa ett nytt förklarande namn. 2. Öppna sedan dot-filen och utför de ändringar som ska göras till den nya layouten och spara filen. 3. Öppna def-filen och gör eventuella förändringar och spara. 4. Layoutmallen är klar att användas. I SolenReportGenerator 1. Kopiera rpx-filen i mappen "\Mallar\" och ge den ett nytt förklarande namn. 2. Öppna rpx-filen i SolenReportGenerator och utför de ändringar som ska göras till den nya layouten och spara filen. 3. Layoutmallen är klar att användas. 68

69 12 UTSKRIFTSGUIDEN Ofta behöver Solens kartor skrivas ut. Kanske ska kartor över olika områden skickas som bilagor till rapporter eller skrivelser. I Solen finns en guide som i en trestegsprocess hjälper användaren att nå optimala resultat med sina utskrifter. Menyvalet Arkiv>Utskriftsguiden öppnar guiden och användaren kan välja någon av tre typer av utskrifter. I SolenX finns möjlighet att göra utskrifter på pappersstorlekar upp till A0. Utskrift med layoutmall Utskrift till bildfil Enkel utskrift Visa guide / Dölj guide För att få ytterligare vägledning, tryck på knappen Visa guide som ger en beskrivande text till varje steg i Utskriftsguiden. Samma knapp används också för att dölja informationen. 69

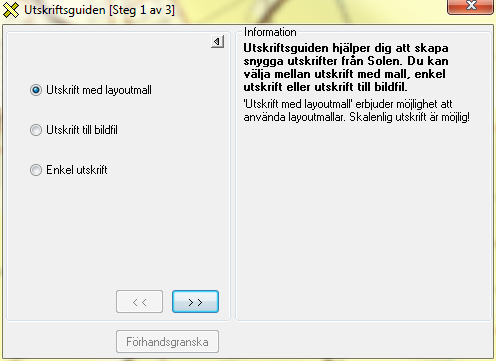

70 Här visas ett exempel på den expanderade guiden. Gå vidare i guiden med knapparna >>, <<, Skriv ut samt Förhandsgranska. Knapparna är bara aktiva när de har någon funktion. Knapparna blir aktiverade beroende på vilket steg guiden står i samt vilken typ av utskrift som är vald. Knapparna >> (Nästa) samt << (Bakåt) flyttar guiden mellan de olika stegen. När användaren gjort önskade inställningar öppnas layouten med knappen Förhandsgranska och användaren kan se om alla inställningar är korrekta eller om något ska ändras. När layoutfönstret är öppet byter knappen Förhandsgranska funktion till Skriv ut. Om layouten är korrekt skickar knappen Skriv ut layouten till vald skrivare. Om något i layouten behöver justeras; stäng ner layoutfönstret, justera inställningarna och tryck på knappen Förhandsgranska igen. 70

71 12.1 UTSKRIFT MED LAYOUTMALL UTSKRIFTSGUIDEN - STEG 1 UTSKRIFTSGUIDEN - STEG 2 Så här ser steg 2 ut om Utskrift med layoutmall är vald. Kategori I listan Kategori visas alla kategorier av layoutmallar som finns tillgängliga för aktuell karta. Välj den kategori som innehåller den önskade layoutmallen. 71

72 Layoutmall Denna lista visar alla tillgängliga layoutmallar som hör till den valda kategori enligt ovan. För att lägga till, ändra eller ta bort layoutmallar läs mer i avsnittet Layoutmallar i SolenX. Uppgifter som presenteras om varje layoutmall Beskrivning /Anmärkning Beskrivande text om layoutmallen. Sign. /Kontaktperson Registrerad Vem som har registrerat layoutmallen i MetaDataBasen. Datum då layoutmallen registrerades i MetaDataBasen. UTSKRIFTSGUIDEN - STEG 3 Så här ser steg 3 ut om Utskrift med layoutmall är vald. Genom att bocka för Redovisa valda objekt kommer valda objekt i kartan att få ett streckat utseende. Bestäm vilken skala kartan ska ha genom att bocka i Skalenlig utskrift och skriva värdet i rutan till höger om Skala 1:. Knappen Placera utskriftsruta placerar en ruta i kartan. Det som finns inom denna ruta kommer att vara med i kartlayouten. Det går att flytta rutan med verktyget Välj. NOTERA! Ändra inte storleken på rutan! Rutan är anpassad för att passa layouten. Tryck på knappen Förhandsgranska för att se hur layouten ser ut. Det går att öppna layouten i Word. Ange först upplösningen och tryck därefter på knappen Öppna i Word. Ett eget alternativt värde på upplösning går att registrera i Solen Administration. Då finns det värdet med som ett alternativ i Utskriftsguiden tillsammans med de andra standardalternativen. Den upplösning användaren väljer sparas för att användas som förvald upplösning vid nästa utskrift. Tryck på knappen Skriv ut för att skriva ut layouten. 72

73 12.2 UTSKRIFT TILL BILDFIL UTSKRIFTSGUIDEN STEG 2 Bildformat Här styrs vilket filformat som bildfilen ska lagras i. Ett flertal olika rasterformat är tillgängliga samt vektorformatet WMF. Som alternativ till att spara en fil på en hårddisk eller server kan kartbilden kopieras in till Windows klippbord. Bocka för Skapa georefererad bild för att skapa en rasterbild som är rätt placerad geografiskt. Upplösning Beroende på vad bildfilen ska användas till kan upplösningen på bilden ökas eller minskas. För att visa en bild på bildskärm räcker en upplösning på 96 dpi, men om kartbilden ska användas till tryck så krävs upplösning på dpi för att få ett bra resultat. Ju högre upplösning desto större minnesutrymme krävs på hårddisk/server för att lagra bilden. Upplösningen har även prestandamässiga skillnader. Upplösning är bara justerbart för bildformatet BMP. Solens administratör kan även skapa egendefinierade dpi. Bildstorlek (millimeter) Här styrs vilken storlek som bilden ska få i millimeter. De vanligaste storlekarna finns som snabbval men här finns även möjlighet att skriva in egen storlek på bilden. På samma sätt som upplösningen påverkar bildfilens lagringsutrymme och prestanda, påverkar även storleken på samma sätt dessa variabler. 73

74 UTSKRIFTSGUIDEN STEG 3 Redovisa valda objekt Finns valda objekt i kartan kommer SolenX att fråga om dessa ska redovisas i bildfilen. Om användaren svarar Ja på denna fråga kommer valda ytor att markeras som rödstreckade, valda linjer blir breda och röda och valda punkter visas som svarta stjärnor. Om användaren svarar Nej kommer inte de valda objekten att vara markerade i kartan. Skalenlig utskrift Genom att välja Skalenlig utskrift anpassas kartan till den angivna skalan. Placera utskriftsruta Knappen Placera utskriftsruta ger användaren möjlighet att markera vilken del av kartan som ska vara med i utskriften. Infoga skaltext i utskrift Ger information om vilken skala som används i kartan. Infoga skalstock i utskrift Lägger in en skalstock i kartbilden på layouten. Nästa steg blir att trycka knappen Skriv ut. En dialogruta öppnas då där användaren väljer ett filnamn. 74
