1 RAPPORT Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Skomakarudden, Bovallstrand Upprättad av: Anna Vickman Granskad av: Ellen Samuelsson

2 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering RAPPORT med fördjupad utvärdering Skomakarudden, Bovallstrand Kund Bröderna Gustafsson c/o Gimsenius Smedjegatan Bovallstrand L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Konsult WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Lennart Magnusson, Magnusson Project Management, lennart.magnusson@me.com Emma Lindberg, Liljewall arkitekter AB, emma.lindberg@liljewall-arkitekter.se Anna Vickman, WSP Environmental, anna.vickman@wspgroup.se Tel Tel Tel (15)

3 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Innehåll Sammanfattning 4 1 Inledning 5 2 Verksamhetshistorik 5 3 Områdesbeskrivning 6 4 Riktvärden och markanvändning 7 5 Planförslaget 8 6 Resultat 8 7 Fördjupad utvärdering 10 8 Åtgärdsexempel 13 9 Slutsatser och rekommendationer 13 Referenser 15 L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Bilagor Situationsplan med avgränsning och illustration av detaljplaneförslaget Bilaga 1 Situationsplan med undersökningspunkter och potentiella föroreningskällor Bilaga 2 Fältprotokoll Bilaga 3 Analysrapporter Bilaga 4 3 (15)

4 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Sammanfattning WSP Environmental har på uppdrag av Liljewall Arkitekter AB gjort en översiktlig miljöteknisk markundersökning för området Skomakarudden i Bovallstrand, Sotenäs kommun samt en fördjupad utvärdering av undersökningsresultatet på uppdrag av Bröderna Gustafsson. Undersökningen har gjorts inför fastställande av ny detaljplan med anledning av att området ska bebyggas med bostäder. Platsen bebyggdes första gången 1926 av när trävaruhandel etablerades på fastigheten Råghult 1:28. Därefter har verksamheten sucessivt utökats till omkringliggande fastigheter av olika verksamhetsutövare. I byggnaderna har förvarats diverse byggnadsmaterial. På en plan nordost om byggnaderna förvarades tryckimpregnerat virke. Öster om byggnaderna fanns också en oljecistern ovan jord. Fältarbetet utfördes av WSP Environmental den september Totalt skruvborrades för provtagning av jord i fem provpunkter. Av laboratorieanalyserna framgår att halten av alifater (>C16-C35) i ett prov överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). De jordprov som analyserats med avseende på metaller, visar att riktvärdet för KM överskrids med avseende på arsenik, kadmium och zink i vardera ett prov samt koppar i tre prov. En av de provpunkter där föroreningshalter över riktvärde för KM uppmätts ligger strax utanför planområdet. Förutsättningarna på platsen skiljer sig till viss del från dem som antas för Naturvårdsverkets generella riktvärden för känslig markanvändning. En fördjupad utvärdering har gjorts utifrån de förutsättningar som bedöms påverka mest vilka halter som kan accepteras inom området. Den fördjupade utvärderingen begränsar sig till den västra delen av planområdet, som är den del där föroreningar uppmätts i halter över riktvärde för känslig markanvändning. I den fördjupade utvärderingen tas hänsyn till att behovet av skydd av grundvattnet och markmiljö inte är så stort i det aktuella området som de antas vara med generella riktvärdena för känslig markanvändning. Intaget av växter och svamp odlade på fastigheten kan också förväntas vara betydligt mindre i det här fallet än vad som antas för de generella riktvärdena. Utifrån dessa antaganden görs bedömningen att de uppmätta halterna av alifater, kadmium, koppar och zink inte utgör en risk för människors hälsa eller miljön, utöver den lokala markmiljön. Den påverkan på markmiljön som dess halter kan ge bedöms kunna accepteras, förutsättningarna för en fungerande markmiljö i området är (starkt) begränsade på grund av markmaterialet och tidigare verksamhet. Dessutom bedöms det behov som kommer att finnas av växtlighet som begränsat. Den uppmätta halten av arsenik ligger över den nivå då arsenik, enligt Naturvårdsverket, bedöms vara akuttoxiskt. Därför bör jordmassor med denna föroreningsnivå avlägsnas och tas omhand av lämplig mottagare. Halterna ligger dock under nivån för farligt avfall. Ytterligare platsspecifika faktorer kan tänkas påverka vilka halter som kan accepteras på platsen. Eventuella åtgärder bör föregås av en fullständig beräkning av platsspecifika riktvärden samt utökad provtagning för att ge en noggrannare bild av föroreningssituationen i området. 4 (15)

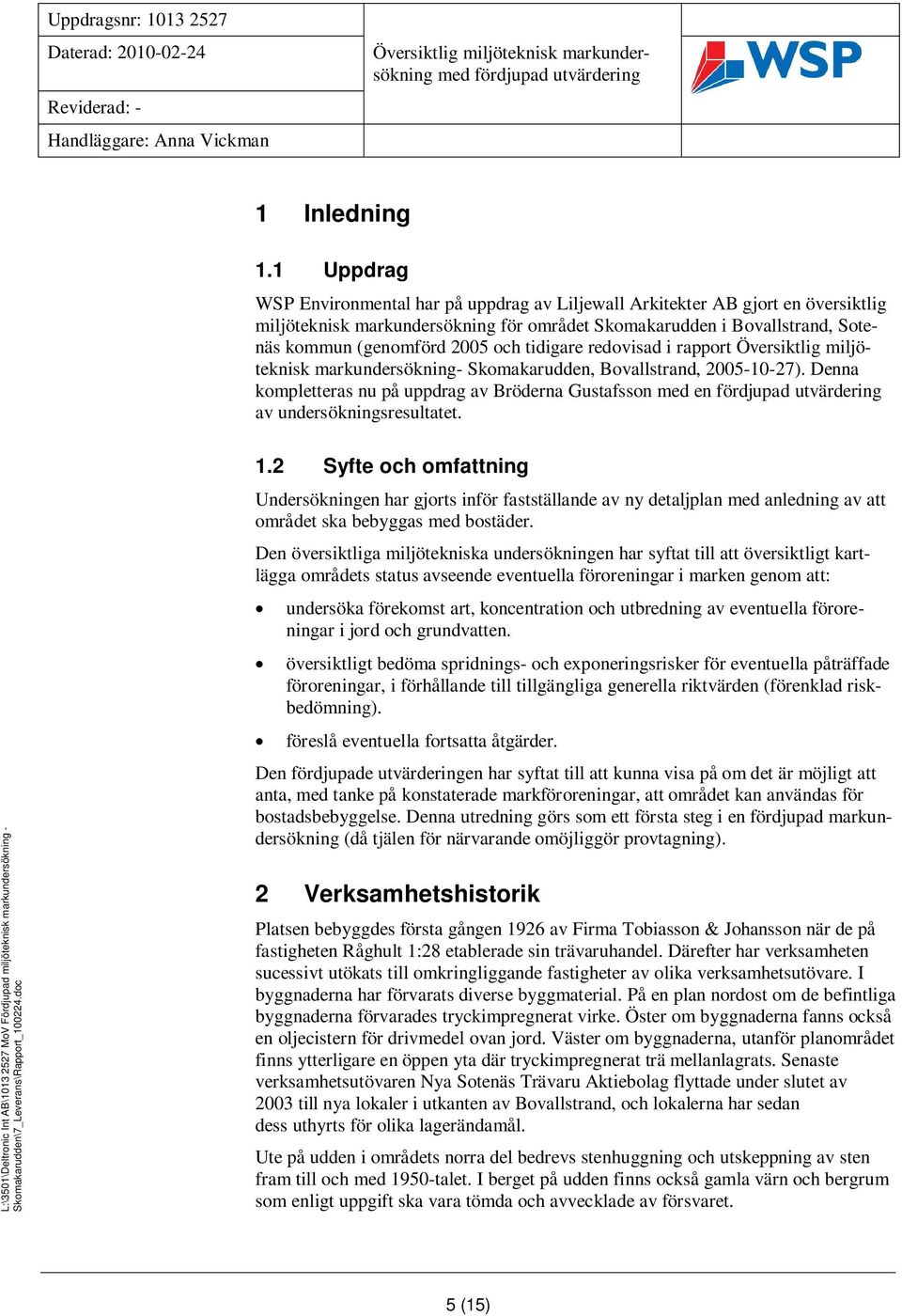

5 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering 1 Inledning 1.1 Uppdrag WSP Environmental har på uppdrag av Liljewall Arkitekter AB gjort en översiktlig miljöteknisk markundersökning för området Skomakarudden i Bovallstrand, Sotenäs kommun (genomförd 2005 och tidigare redovisad i rapport Översiktlig miljöteknisk markundersökning- Skomakarudden, Bovallstrand, ). Denna kompletteras nu på uppdrag av Bröderna Gustafsson med en fördjupad utvärdering av undersökningsresultatet. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Syfte och omfattning Undersökningen har gjorts inför fastställande av ny detaljplan med anledning av att området ska bebyggas med bostäder. Den översiktliga miljötekniska undersökningen har syftat till att översiktligt kartlägga områdets status avseende eventuella föroreningar i marken genom att: undersöka förekomst art, koncentration och utbredning av eventuella föroreningar i jord och grundvatten. översiktligt bedöma spridnings- och exponeringsrisker för eventuella påträffade föroreningar, i förhållande till tillgängliga generella riktvärden (förenklad riskbedömning). föreslå eventuella fortsatta åtgärder. Den fördjupade utvärderingen har syftat till att kunna visa på om det är möjligt att anta, med tanke på konstaterade markföroreningar, att området kan användas för bostadsbebyggelse. Denna utredning görs som ett första steg i en fördjupad markundersökning (då tjälen för närvarande omöjliggör provtagning). 2 Verksamhetshistorik Platsen bebyggdes första gången 1926 av Firma Tobiasson & Johansson när de på fastigheten Råghult 1:28 etablerade sin trävaruhandel. Därefter har verksamheten sucessivt utökats till omkringliggande fastigheter av olika verksamhetsutövare. I byggnaderna har förvarats diverse byggmaterial. På en plan nordost om de befintliga byggnaderna förvarades tryckimpregnerat virke. Öster om byggnaderna fanns också en oljecistern för drivmedel ovan jord. Väster om byggnaderna, utanför planområdet finns ytterligare en öppen yta där tryckimpregnerat trä mellanlagrats. Senaste verksamhetsutövaren Nya Sotenäs Trävaru Aktiebolag flyttade under slutet av 2003 till nya lokaler i utkanten av Bovallstrand, och lokalerna har sedan dess uthyrts för olika lagerändamål. Ute på udden i områdets norra del bedrevs stenhuggning och utskeppning av sten fram till och med 1950-talet. I berget på udden finns också gamla värn och bergrum som enligt uppgift ska vara tömda och avvecklade av försvaret. 5 (15)

6 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Sammantaget bedömdes föreligga en låg risk för markföroreningar inom området. Möjliga föroreningar kan vara petroleumkolväten, metaller (främst koppar, krom, arsenik och kvicksilver), kreosot (PAH) samt klorfenoler. 3 Områdesbeskrivning Undersökningsområdet består av flera fastigheter som ligger i nordöstra delen av Bovallstrands samhälle och omfattar en yta på ca m 2, se figur 3.1. Området ligger längs Bottnefjordens strand och begränsas i norr och väst av vatten samt i öst och syd av Dinglevägen. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Figur 3.1: Översiktskarta där det aktuella området är markerat med röd ring. Utdrag ur digitala gröna kartan. Copyright Lantmäteriverket Mark och geologiska förhållanden Områdets södra del är bebyggd, medan den norra delen till största delen består av berg i dagen. Övriga ytor består omväxlande av grus eller vegetation. Enligt tidigare geotekniska undersökningar består området i huvudsakligen av berg i dagen och berg med tunt jordtäcke. Längs strandkanten är marken delvis uppfylld. Fyllningen utgörs av ca 2-3 m sprängsten och grus på sand och lera. Närmast fast botten finns ett skikt med fast lagrad friktionsjord. Det totala djupet till berg inom området uppgår till mellan 0 och 12 m. 6 (15)

7 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering 3.2 Skyddsvärden Det finns inga uppgifter om närliggande brunnar för uttag av grundvatten. Speciella hänsyn till extremt känsliga grupper, respektive särskilt känsliga eller speciellt skyddsvärda arter eller ekosystem, bedöms inte föreligga. Närmaste recipient är havet, som gränsar i omedelbar anslutning till fastigheten. På fastigheten finns en iordningställd badplats och visst fritidsfiske förmodas kunna förekomma. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Riktvärden och markanvändning När den översiktliga miljötekniska markundersökningen genomfördes 2005 jämfördes analysresultaten med Naturvårdsverkets generella riktvärden för förorenad mark från Sedan dess har Naturvårdsverket publicerat nya generella riktvärden (Naturvårdsverket 2008). I den förnyade utvärderingen jämförs därför de tidigare resultaten med de nya riktvärdena. Utvärdering görs också utifrån principerna bakom riktvärdena och hur väl olika antaganden stämmer med förutsättningarna vid Skomakarudden. Riktvärdena är, både före och efter 2008, uppdelade på känslig markanvändning och mindre känslig markanvändning (Naturvårdsverket 1996). Känslig Markanvändning (KM) Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken skall t ex kunna utnyttjas för bostäder, daghem, odling etc. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbeläget ytvatten skyddas. Mindre Känslig Markanvändning (MKM) Markkvaliteten begränsar val av markanvändning och grundvattnet skyddas. Marken kan t ex användas för kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas på objektet på sin yrkesverksamma tid samt barn och äldre som vistas på området tillfälligt. Vissa typer av markekosystem skyddas. Ekosystemet i närbeläget ytvatten skyddas. Då området planeras för bostäder bör undersökningsresultaten jämföras med Naturvårdsverkets generella riktvärden för KM. Vid förändrad markanvändning inom undersökningsområdet bör en förnyad bedömning göras om lämpliga riktvärden för mark. 7 (15)

8 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering 5 Planförslaget En fördjupad utvärdering av de tidigare uppmätta halterna har gjorts inom området markerat på plankarta i bilaga 2. I området planeras ett antal enfamiljshus med terrass ut mot vattnet och väg fram till varje hus (se bilaga 2). I vattnet nedanför varje bostadshus ska en båtplats finnas. Planförslaget innebär att en stor del av ytan består av väg, trädäck och hus. Marken bedöms endast att vara åtkomlig i slänterna mellan husen och vattnet. Detta område kommer att vara stenigt med mindre inslag av gräs och andra växter. Området kommer att anslutas till kommunalt vatten och följaktligen kommer inget uttag av vatten att ske på platsen. Då området ligger precis vid stranden finns heller inget grundvattenuttag nedströms. Odlig av ätliga växter bedöms vara starkt begränsad då slänterna mot vattnet dels är steniga, dels kan förväntas översvämmas med havsvatten relativt ofta. 6 Resultat Med kännedom om befintlig och tidigare verksamhet utfördes en riktad provtagning mot potentiella föroreningskällor samt viss stickprovtagning. Fältarbetet utfördes av WSP Environmental den september Totalt skruvborrades för provtagning av jord i fem provpunkter, varav 1 punkt (Bh 5) ligger strax utanför planområdet. Provpunkternas lägen framgår av situationsplanen i bilaga 1. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Fältobservationer Resultaten av fältanalyser och fältobservationer redovisas i fältprotokollet, bilaga 3. På grund av mycket block och sten i fyllnadsmaterialet nådde borren i de flesta fall inte djupare än ca 1 m under markytan (m u my). Av samma orsak installerades inga grundvattenrör för provtagning av grundvatten. Under provtagningen gjordes inga observationer såsom lukt eller synintryck som kunde tyda på föroreningar. 6.2 Organiska föreningar Totalt fem jordprover har analyserats för organiska föreningar, varav två även för halt av organiskt kol (TOC). Resultaten framgår av laboratoriets analysrapporter i bilaga 3 och sammanställs samt jämförs med aktuella riktvärden i Tabell (15)

9 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Tabell 6.1: Halter av organiska föreningar i analyserade jordprov jämfört med generella riktvärden för Känslig Markanvändning (Naturvårdsverket 1996, 1998). Samtliga halter anges i enheten mg/kg TS utom TOC som anges i % TS. Provpunkt Parameter Riktvärde KM -96* -08 Bh 2 (0-0,5) Bh 2 (0,5-1) (m u my) Bh 3 (0-0,5) Bh 4 (0-0,5) Bh 5 (0,5-1) Alifater >C5-C <5 - <5 <5 >C8-C <1 - <1 <1 >C10-C <3 - <3 <3 >C12-C <10 - <10 <10 s:a >C5-C <10 - <10 <10 >C16-C <10 - < Aromater Bensen 0,01 0,012 - <0,005 - <0,005 <0,005 Toluen <0,1 - <0,1 <0,1 Etylbensen <0,1 - <0,1 <0,1 Xylener <0,1 - <0,1 <0,1 TEX s:a <1 - <1 <1 >C8-C <0,8 - <0,8 0,82 >C10-C ** - <2 - <2 <2 PAH s:a övr 0,3 - - <2 - <2 <2 PAH s:a canc <0,15 - <0,15 0,72 Klorfenoler Pentaklorfenol 0,1 - <0,01 - <0, Klorfenoler s:a 2 0,5 <0,1 - <0,1 - - Övrigt TOC ,7 0,74 - * Avser genomsläppliga jordarter. ** Riktvärde för >C10-C16 är 3 och riktvärde för >C16-C35 är 10. Halt överstigande riktvärde från Av tabellen framgår att halten av alifater >C16-C35 i prov Bh 5 (0,5-1,0) överstiger riktvärdena för känslig markanvändning samt att halten av cancerogena PAH är något förhöjd relativt övriga prov. Denna punkt ligger dock utanför planområdet. Halterna av organisk kol (TOC) i de båda analyserade proven motsvarar de som förutsatts vid tillämpning av generella riktvärden. 6.3 Metaller Totalt 5 st jordprover har analyserats med avseende på metaller. Resultaten framgår av laboratoriets analysrapporter i bilaga 3 och sammanställs samt jämförs med aktuella riktvärden i Tabell (15)

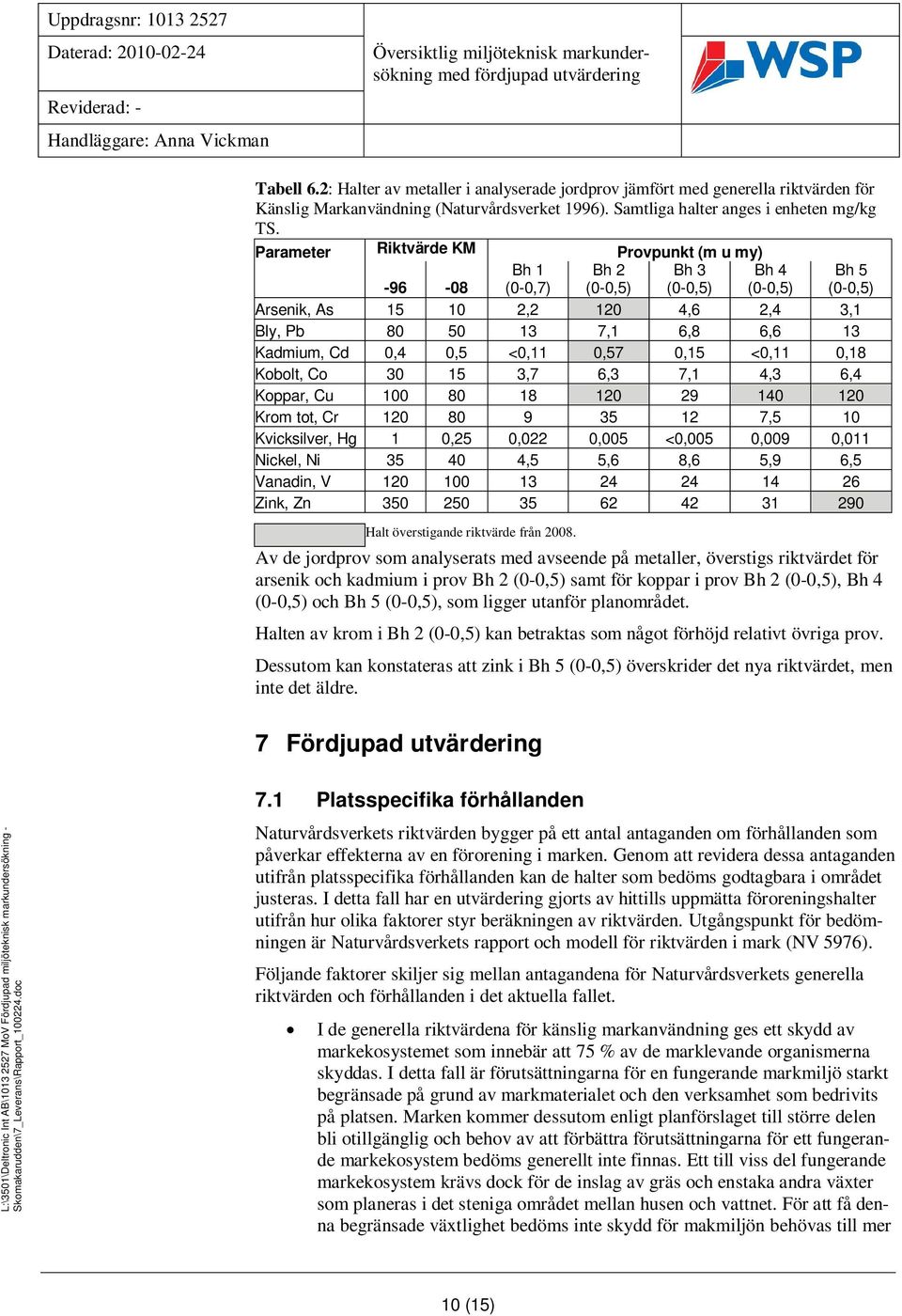

10 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Tabell 6.2: Halter av metaller i analyserade jordprov jämfört med generella riktvärden för Känslig Markanvändning (Naturvårdsverket 1996). Samtliga halter anges i enheten mg/kg TS. Parameter Riktvärde KM Provpunkt (m u my) Bh 1 (0-0,7) Bh 2 (0-0,5) Bh 3 (0-0,5) Bh 4 (0-0,5) Bh 5 (0-0,5) Arsenik, As , ,6 2,4 3,1 Bly, Pb ,1 6,8 6,6 13 Kadmium, Cd 0,4 0,5 <0,11 0,57 0,15 <0,11 0,18 Kobolt, Co ,7 6,3 7,1 4,3 6,4 Koppar, Cu Krom tot, Cr ,5 10 Kvicksilver, Hg 1 0,25 0,022 0,005 <0,005 0,009 0,011 Nickel, Ni ,5 5,6 8,6 5,9 6,5 Vanadin, V Zink, Zn Halt överstigande riktvärde från Av de jordprov som analyserats med avseende på metaller, överstigs riktvärdet för arsenik och kadmium i prov Bh 2 (0-0,5) samt för koppar i prov Bh 2 (0-0,5), Bh 4 (0-0,5) och Bh 5 (0-0,5), som ligger utanför planområdet. Halten av krom i Bh 2 (0-0,5) kan betraktas som något förhöjd relativt övriga prov. Dessutom kan konstateras att zink i Bh 5 (0-0,5) överskrider det nya riktvärdet, men inte det äldre. 7 Fördjupad utvärdering L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Platsspecifika förhållanden Naturvårdsverkets riktvärden bygger på ett antal antaganden om förhållanden som påverkar effekterna av en förorening i marken. Genom att revidera dessa antaganden utifrån platsspecifika förhållanden kan de halter som bedöms godtagbara i området justeras. I detta fall har en utvärdering gjorts av hittills uppmätta föroreningshalter utifrån hur olika faktorer styr beräkningen av riktvärden. Utgångspunkt för bedömningen är Naturvårdsverkets rapport och modell för riktvärden i mark (NV 5976). Följande faktorer skiljer sig mellan antagandena för Naturvårdsverkets generella riktvärden och förhållanden i det aktuella fallet. I de generella riktvärdena för känslig markanvändning ges ett skydd av markekosystemet som innebär att 75 % av de marklevande organismerna skyddas. I detta fall är förutsättningarna för en fungerande markmiljö starkt begränsade på grund av markmaterialet och den verksamhet som bedrivits på platsen. Marken kommer dessutom enligt planförslaget till större delen bli otillgänglig och behov av att förbättra förutsättningarna för ett fungerande markekosystem bedöms generellt inte finnas. Ett till viss del fungerande markekosystem krävs dock för de inslag av gräs och enstaka andra växter som planeras i det steniga området mellan husen och vattnet. För att få denna begränsade växtlighet bedöms inte skydd för makmiljön behövas till mer 10 (15)

11 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering än 50 % av organismerna, vilket motsvarar det krav som ställs för mindre känslig markanvändning. För de generella riktvärdena har antagits att dricksvattenuttag sker dels inom området, dels nedströms området. Riktvärdena är därför beräknade för att ge ett skydd mot exponering för föroreningar via dricksvattnet. Då något uttag av vatten inte kommer att ske vare sig inom eller nedströms området bedöms inte heller någon exponering för föroreningar ske via dricksvattenintag. Något framtida uttag av dricksvatten kan heller inte förutses, då området ligger intill havet och inte är lämpligt för dricksvattenuttag. Det är därmed inte relevant i sammanhanget att kräva ett skydd av grundvattnet. Det antas också i beräkningen av de generella riktvärdena för känslig markanvändning att en viss andel av det totala intaget av växter och svamp kommer från det förorenade området. I detta fall bedöms intaget av växter på sin höjd bestå av ett fåtal vildväxande bär per år, vilket är en försumbar del av det totala intaget. Exponering för föroreningar genom intag av växter bedöms därför vara försumbar. Ytterligare förutsättningar på platsen kan eventuellt skilja sig från det scenario som antas för Naturvårdsverkets generella riktvärden för förorenad mark. I detta fall har endast en övergripande utvärdering gjorts av hittills uppmätta halter utifrån de platsspecifika förutsättningar som bedöms påverka respektive riktvärde mest. En mer omfattande genomgång av olika exponeringsvägar, markkemi och övriga faktorer resulterar i platsspecifika riktvärden. En sådan utredning ger en mer exakt bild av riskerna med olika föroreningshalter inom området och kan ligga till grund vid en eventuell sanering. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Riskbedömning Nedan görs en översiktlig bedömning av vilka halter som kan accepteras på den aktuella platsen. De halter som då anges ska ses som överslagsmässigt beräknade för att ge en fingervisning om storleksordningen på de halter som kan vara aktuella om platsspecifika riktvärden beräknas. Faktorer som inte har behandlats här kan påverka vilken nivå som är acceptabel både uppåt och neråt. Alifater (>C16-C35) har påträffats i en halt på 150 mg/kg TS på nivån 0,5-1,0 meter under markytan (m u my) i Bh 5. Bh 5 ligger utanför planområdet, men det kan inte uteslutas att de påträffade alifaterna har en utbredning som sträcker sig in i planområdet, under de byggnader som ligger intill Bh5. Det generella riktvärdet för alifater (>C16-C35) är 100 mg/kg TS och begränsas främst av skydd av markmiljön. Då en fungerande markmiljö inte behövas i detta fall kan betydligt högre halter accepteras. Om samtliga antaganden för det generella riktvärdet behålls, utöver markmiljöns skyddsvärde, ges ett värde på den högsta halt som kan accepteras på platsen på mg/kg TS. För att uppnå ett 50 % skydd av markmiljön bedöms att halten inte bör överstiga 1000 mg/kg TS. Den uppmätta halten bedöms alltså inte innebära någon risk för effekter på människors hälsa eller för andra effekter utöver viss påverkan på markmiljön. 11 (15)

12 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver 1.0 Den uppmätta halten av kadmium, 0,57 mg/kg TS på nivån 0-0,5 m u my i Bh 2, bedöms främst utgöra en risk för människors hälsa vid ett eventuellt intag av dricksvatten. Det generella riktvärdet är 0,5 mg/kg TS. Om inget intag av dricksvatten sker, men övriga förutsättningar är desamma som antagandena för det generella riktvärdet, kan en halt på 4 mg/kg TS accepteras. Den uppmätta halten kadmium bedöms därför inte utgöra någon risk för natur eller människors hälsa. Koppar har påträffats i punkterna Bh 2 (0-0,5 m u my), Bh 4 (0-0,5 m u my) och Bh 5 (0-0,5 m u my) i halter på 120, 140 respektive 120 mg/kg TS. Det generella riktvärdet för koppar är 80 mg/kg TS. Detta riktvärde begränsas främst av skydd av markmiljö. Om markmiljön inte behöver skyddas, men övriga antaganden är desamma som för det generella riktvärdet kan en halt på upp till 190 mg/kg TS accepteras. Antas det dessutom att grundvattnet inte behöver skyddas så kan en halt på upp till 800 mg/kg TS accepteras. Om markmiljön ska ges ett visst skydd (motsvarande mindre känslig markanvändning) bör halten inte överstiga 200 mg/kg TS. De uppmätta halterna av koppar bedöms inte utgöra någon risk för människors hälsa eller mot miljön, annat än till viss del den lokala markmiljön. Zink i en halt på 290 mg/kg TS har påträffats i Bh 5 på nivå 0-0,5 m u my. Det generella riktvärdet för zink ligger på 250 mg/kg TS. Om alla antaganden är desamma som för det generella riktvärdet, utom behovet av skydd av markmiljön kan en halt på 400 mg/kg TS accepteras. Om dessutom inget behov av att skydda grundvattnet föreligger kan en halt på upp till mg/kg TS accepteras. För ett skydd av markmiljön motsvarande det skydd som ges mindre känslig markanvändning ska halten inte vara högre än 200 mg/kg TS. Det kan inte helt uteslutas att de påträffade metallföroreningarna i Bh 5 (koppar och zink) sträcker sig in på planområdet. Det bedöms dock troligt att dessa föroreningar är begränsade till den öppna ytan runt Bh 5 där tryckimpregnerat trä har mellanlagrats. Denna yta ligger utanför planområdet. Den arsenik som påträffats i Bh 2 (0-0,5 m u my) ligger på 120 mg/kg TS, jämfört med det generella riktvärdet på 10 mg/kg TS. Arsenik bedöms av Naturvårdsverket vara akuttoxiskt i halter över 100 mg/kg TS. Därmed bedöms den påträffade halten inte kunna accepteras inom området. Med anledning av de genomsläppliga jordarterna inom området, bedöms risken för spridning av föroreningar via grundvattnet som mycket stor. I den grova bedömningen ovan har hänsyn tagits till skydd av ytvatten, dock inte nödvändigtvis till samtliga i sammanhanget relevanta faktorer för föroreningsspridning till ytvatten. Spridning med grundvattnet sker sannolikt främst till havet, där föroreningen späds ut eller avsätts i sedimenten. Förorenade sediment och eventuell anrikning i dessa har inte varit en faktor i denna utvärdering. 12 (15)

13 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering 8 Åtgärdsexempel Den fördjupade utvärderingen visar att det är troligt att förekomsten av arsenik kommer att vara styrande för sanering av området. En stor del av de arsenikförorenade massorna kommer att schaktas bort eftersom de ligger över den planerade marknivån. Bortschaktade massor innehållande förhöjda halter av arsenik fraktas till lämplig mottagare. Den uppmätta halten ligger under gränsen för farligt avfall. Arsenikföroreningens utbredning är inte kartlagd och i nuläget kan därför inte bedömas om ytterligare massor, utöver de som ligger över planerad marknivå, kommer att behöva schaktas bort med anledning av förhöjda arsenikhalter. I de fall ytterligare föroreningar i halter över dem som kan accepteras påträffas kan även dessa bli aktuella för åtgärder. De föroreningar som hittills påträffats i halter över Naturvårdsverkets generella riktvärden för känslig markanvändning ligger alla över den planerade marknivån och kommer enligt planförslaget att schaktas bort. Risken för att påträffa föroreningar bedöms också vara störst i ytliga jordlager som till stor del kommer att schaktas bort. Dessa massor körs till lämplig mottagare utifrån de halter som konstateras. L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver Slutsatser och rekommendationer Utifrån den information som finns idag bedöms det troligt att området, utifrån markföroreningssituationen, kan lämpa sig för bostäder, under förutsättning att vissa saneringsåtgärder utförs. För att tillräckligt låga föroreningshalter ska uppnås krävs sanering med avseende på arsenikföroreningen. Det kan inte heller uteslutas att ytterligare föroreningar som påträffas i halter som bedöms för höga. För att avgränsa arsenikföroreningens utbredning i plan och profil krävs ytterligare provtagning. Med tanke på de föroreningar som hittats rekommenderas även en mer omfattande provtagning inom hela området markerat i bilaga 2, samt inom området i öster intill vägen som hittills inte undersökts. Analyser bör ske med avseende på samtliga parametrar som tidigare analyserats. Då denna fördjupade utvärdering utgörs av en grov uppskattning av vilka halter som kan accepteras bör eventuella framtida åtgärder föregås av en fullständig beräkning av platsspecifika riktvärden. De antagande om platsspecifika förutsättningar som ligger till grund för beräkning av platsspecifika riktvärden bör stämmas av med tillsynsmyndigheten innan åtgärder vidtas. Om det efter ytterligare undersökningar visar sig att åtgärder behöver vidtas i betydande omfattning bör en ansvarsutredning svara på vem som orsakat föroreningarna, medan en åtgärdsutredning och riskvärdering bör svara på vilka åtgärder som är lämpligast med hänsyn till teknik, ekonomi och miljö. KPMG har genomfört en utredning av vilka verksamheter som bedrivits på platsen från 1923 till Anmälan om schakt i förorenad mark skall lämnas till tillsynsmyndigheten i god tid innan schakt påbörjas. 13 (15)

14 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Provtagningsstrategi och urval av analysparametrar är grundade på kännedom om fastighetens historia och nuvarande verksamhet, erfarenhetsmässiga bedömningar och branschpraxis. Av naturliga skäl kan dock inte uteslutas att det finns förorening i punkter eller områden som inte har undersökts, eller att det förekommer ämnen och föreningar som inte analyserats. Enligt miljöbalken 10 kap 9 skall den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat, genast underrätta aktuell tillsynsmyndighet om det upptäcks en förorening på fastigheten och om föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. WSP Environmental, Göteborg Anna Vickman L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver (15)

15 Uppdragsnr: Daterad: Reviderad: - Handläggare: Anna Vickman Översiktlig miljöteknisk markundersökning med fördjupad utvärdering Referenser Naturvårdsverket 1999: Metodik för inventering av förorenade områden. Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket 1998: Förslag till riktvärden för förorenade bensinstationer. Rapport Naturvårdsverket 1997: Bakgrundshalter i mark. Rapport Naturvårdsverket 1996: Generella riktvärden för förorenad mark. Rapport Naturvårdsverket 2008: Tabell över generella riktvärden för förorenad mark. publ Naturvårdsverket 2009: Riktvärden för förorenad mark Modellering och vägledning. Rapport L:\3501\Deltronic Int AB\ MoV Fördjupad miljöteknisk markundersökning - Skomakarudden\7_Leverans\Rapport_ doc Mall: Rapport Advanced 2010.dot ver (15)

16 Uppdragsnr: Bilaga 1 Situationsplan med undersökningspunkter och potentiella föroreningskällor Mall: Allmän - Stående dot ver 1.0 WSP Environmental Box SE Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

17 Stenhuggeri Bh 1 Badplats Bh 2 Bh 3 Bh 4 F.d. oljetank Trä- och byggvarufirma Referensprov 10 Serv Detta är en översiktlig miljöteknisk undersökning, som ej är avsedd att användas som projekteringsunderlag, förfrågningsunderlag eller i bygghandling. Bilaga 1 Ca 1:1000

18 Uppdragsnr: Bilaga 2 Situationsplan med avgränsning och illustration av detaljplaneförslaget Mall: Allmän - Stående dot ver 1.0 WSP Environmental Box SE Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

19 Bh 2 Bh 3 Bh 4 Detta är en översiktlig miljöteknisk undersökning, som ej är avsedd att användas som projekteringsunderlag, förfrågningsunderlag eller i bygghandling. Bilaga 2

20 Uppdragsnr: Bilaga 3 Fältprotokoll Mall: Allmän - Stående dot ver 1.0 WSP Environmental Box SE Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

21 FÄLTPROTOKOLL Uppdragsnummer: Uppdragsnamn: Skomakarudden, Bovallstrand Provtagningsdatum: Metod: Skruvprovtagning Punkt nr Nivå Jordart Övrigt Samlings- Prov till lab. prov Bh 1 0-0,7 stgrsa (F) Tegelrester, block. Flera försök att 1 Metaller komma ned. Borrhålet rasar. Bh 2 0-0,5 stgrsa (F) Flera försök gjorda, fastnar i block. 2 Metaller, fenoler 0,5-1,0 Borrhålet rasar. 2 Olja, PAH Bh 3 0-0,5 stgrsa (F) Flera försök gjorda, fastnar i block. 2 Metaller, fenoler 0,5-1,0 Borrhålet rasar. 2 TOC Bh 4 0-0,5 mustgrsa (F) 2 Metaller, olja, PAH 0,5-1,0 stgrsa (F) 2 TOC 1,0-1,7 sisaskgr 2 (1,0-1,5) 1,7-2,0 sisaleskgr 2 (1,5-2,0) 2,0-3,0 sile Gvy 1,78 m u my 1 (2,0-2,5) Bh 5 0-0,5 mustgrsa Mycket sten, flera försök, går ej att 1 Metaller 0,5-1,0 stgrsa driva vidare. Tappar prov från skruven. 1 Olja, PAH 1 (1)
