1 Välkommen till Symetri BIM Forum! Pierre Gullander Technical Sales Manager, BIM 360 Solutions Senior Consultant, Building Systems

2 Agenda Nyheter Autodesk Revit 2017 Nyheter i Naviate H&P / E 2017 Autodesk BIM 360

3 Global parameters (2016 R2) Autodesk Revit 2017 Få kraften av parametriska familjer direkt i projektet med Globala parametrar (schemaläggning, sortering och filtrering i ett projekt). Använd parametrarna för att driva mått och constraints. Associera med värden i familjer för att driva dessa och rapportera mått för att använda i formler. 3

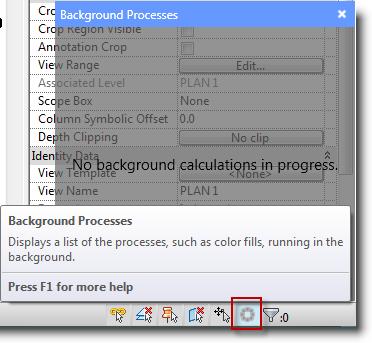

4 Occlusion culling (2016 R2) Autodesk Revit 2017 Draw visible elements only, ger förbättrad prestandan i 3D vyer. Cancel print/export (2016 R2) Cancel avbryter nu alla utskrifter eller exporter på en gång. Background processes (2016 R2) Talar om vilka processer kom körs i bakgrunden. 4

5 Family Editor (2016 R2) Autodesk Revit 2017 I Editorn kan man se familjens utseende avseende detaljnivåer, synlighet och view type med hjälp av Preview Visibility On. Filter på voids and solids. Autodesk har justerat på utseendet inuti dialogerna. 5

6 Revit links (2016 R2) Autodesk Revit 2017 Möjlighet att vid insättning välja Auto - Project Base Point to Project Base Point, kan användas om inte man har samma Origin i projektet (vilket man borde ha..) Positionera om Revit link med Reposition to Project Base Point och Reposition to Internal Origin. Man kan nu välja For me (enskild användaren) eller For all users (alla användare) vid Unload på en link. 6

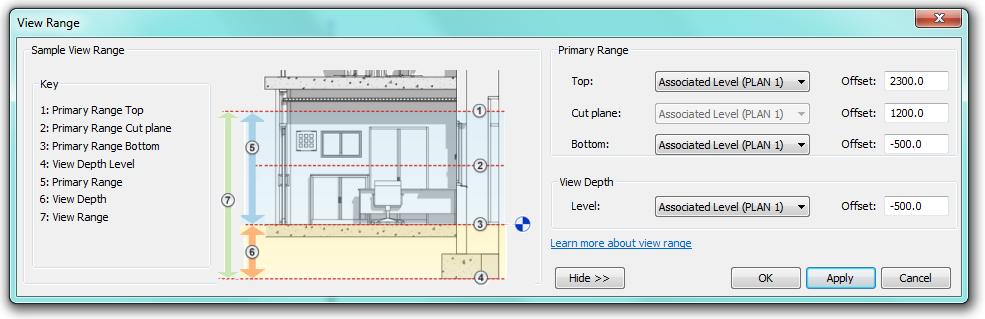

7 Autodesk Revit 2017 View range (2016 R2) Underlay (2016 R2) Filters dialog (2016 R2) 7

8 Text Notes Autodesk Revit 2017 Ny funktionalitet och nytt utseende för att hanterar text i Revit. Förbättrad export av text till DWG. Välj om texten skall roteras med i Rotate Project North. 8

9 Schedules Autodesk Revit 2017 Ny funktion Combine parameters med vilken man kan kombinera ihop flera parametrar till en egen inuti förteckningen. Utökade möjligheter i View Templates. Man kan få ut Max eller Min värde med Calculate totals. 9

10 Tags Autodesk Revit 2017 Använd Pin på Tag:en för att låsa den till sin plats, nu kommer linjen att justeras när elementet flyttas. Beräknade värden finns nu i Tags. 10

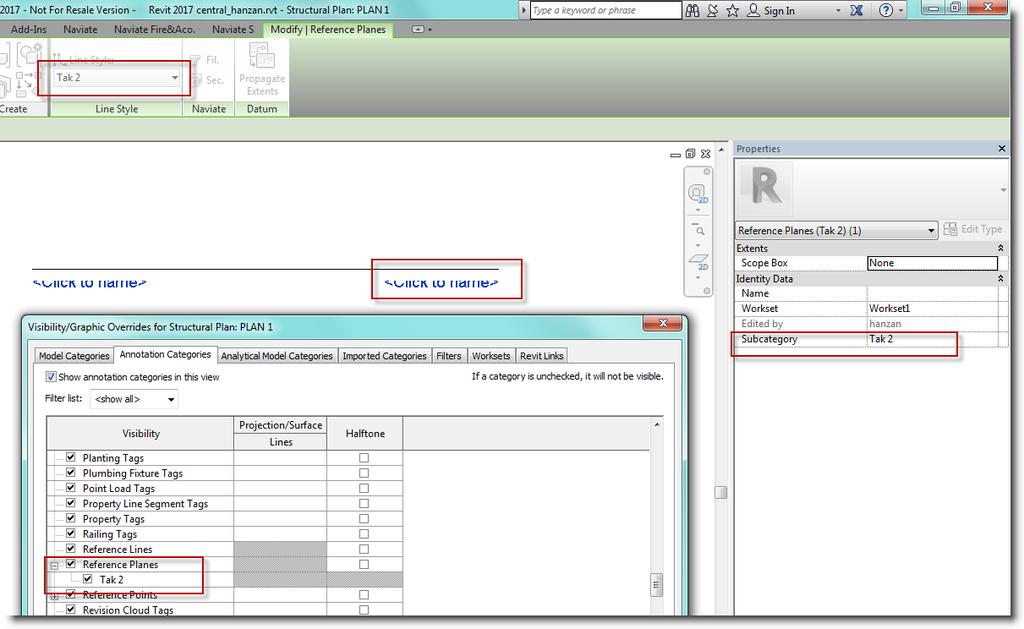

11 Reference Planes Autodesk Revit 2017 Kan nu hanteras med Subcategory för att styra utseende och synlighet. Namn på Referance Plan kan ges direkt i vyn. Kan nu hanteras av Vy-filter. 11

12 Revit Fabrication Convert design intent to fabrication parts Route and Fill Quick Connect Trim/extend Swap fabrication parts Fabrication parts optimization Hanger bearer position Hanger placement Tag fabrication parts Fabrication parameters Fabrication family categories Hidden lines for fabrication parts Insulation and lining Rise drop symbols Tooltips for fabrication parameters in the Properties palette Fabrication settings MEP Fabrication Content for Revit Autodesk Revit

13 Autodesk Revit 2017 MEP User Interface and WorkflowEnhancements New annotation families Electrical settings Temperature Difference family parameter type Calculate pressure drop for taps 13

14 Autodesk Revit 2017 MEP Performance Improvements Duplicate marks ( Mark parameter is not populated when placing elements) Volume calculations (Revit performs pipe system volume calculations as a background process) Display of ducts (views open and update faster, Revit regenerates ductwork only for what is visible in the drawing area. In addition, if duct appears very small in the drawing area, it displays as simplified lines) 14

15

16 16 Naviate - SYMETRIs Add-in s till Autodesk Produkter Naviate H / Naviate E - SYMETRIs Add-in till Autodesk Revit MEP

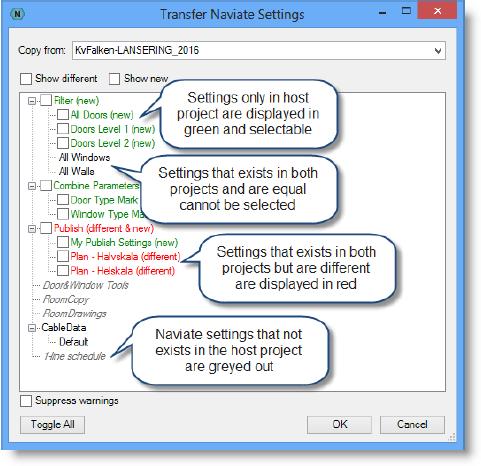

17 Transfer Settings ( Update 1) Ett nytt verktyg som gör att du kan kopiera inställningar för Naviate Tools mellan projekt, liknande Revits Transfer Project Standards. Verktyget låter dig individuellt välja vilka sparade inställningar att överföra från ett öppet eller länkad projekt till aktuella projektet. 17

18 Renumber Elements ( Update 1) Ett nytt verktyg som låter dig numrera element med Mark eller Number genom att plocka dem i tur och ordning. Välj vilken kategori att numrera, startnummer, valfritt prefix/suffix och börja plocka delar en efter en för att numrera dem. 18

19 Naviate HVAC & Plumbing ( Update 1) Sprinkler New Calculation engine using Newton-Raphson methods to balance pipe networks. The calculation of complex systems are much faster and more reliable than previous version. Possibility to calculate using a fixed pressure to find the Flow for a design area based on a known pressure Possibility to define Equal Length on individual pipes for example to support using flexible pipes to connect to sprinklers where the equal length is known. Possibility to define Equal Length for fittings to use instead of EQ-length table to support calculating using non-standard products. Equal Length can be defined both at Type or Instance level on the fittings. Inner Diameter and K-factor are now displayed for pipes in UI Support for k-factor 140 and 150 added Various fixes to get more accurate static pressure loss and correct heights in the report for specific situations 19

20 Naviate HVAC & Plumbing ( Update 1) HVAC We have added the possibility to have parts with linear pressure loss and sound curve diagrams. The Systemair database are updated with a few new parts VST-S (Air valve - Supply) VEF (Air valve - Exhaust) CVVX (Combi grilles - Supply & Exhaust) Villavent wall grille (Wall grille - Supply & Exhaust) Villavent roof top (Roof top - Exhaust) The Lindinvent database is updated with a few new parts: TTC (Ceiling diffusers - Supply) TTC+HK (Ceiling diffusers - Supply) 20

21 Naviate Electrical ( Update 1) 1-Line Schedule We have made the following improvements: Panel Name, Mounting and Enclosure parameters are now copied from the Panel to parameters on the Sheet to show this information in the Title Block The 1-Line Schedule button is displayed in the Ribbon when the view with 1-line schedule symbols is active to allow staring the tool quicker Increased stability when opening projects created with non-naviate templates Draw Cable We have fixed an issue with cable not drawn to the correct point of a Device in Norwegian version 21

22 Update Project Update Project samlar alla Naviate funktioner som behöver köras för att göra det enklare att hålla projektet uppdaterat. Ställ in när funktionen skall köra uppdateringar, eller välj själv att uppdatera. 22

23 Publish I Publish kan man nu lägga upp flera print/exporter samtidigt med Add Print och Add Export. Det finns fler nya möjligheter att välja vyer/sheets under What to Print 23

24

25 Summering Nyheter i Revit Global Parameters Occlusion culling Cancel print/export Background processes Family Editor Revit links View range Underlay Filters dialog Text Notes Schedules Tags Reference Planes Revit Fabrication MEP User Interface and WorkflowEnhancements MEP Performance Improvements Nyheter i Naviate Transfer Settings Renumber Elements Sprinkler HVAC 1-Line Schedule Draw Cable Update Project Publish Mina kontaktuppgifter: Pierre Gullander pierre.gullander@symetri.com 25

26 Okey, vad händer mer då från Autodesk?

27

28

29

30

31

32

33

34 BIM 360: Spanning Construction Phases Pre-construction Construction Execution Commissioning/Handover Connecting Project Teams & Project Data Via A Common Cloud Database

35 Autodesk BIM 360 Glue Engage the extended team with Oneclick to BIM collaboration anywhere-- on the web and ipad Accelerate coordination by making it easy for the team to continuously resolve conflicts before the coordination meeting Connect the model with field data and external business systems for more intelligent workflows Jenea Brenner, Project Engineer at Bernards, using BIM 360 Glue on the Mira Costa High School Project. Image courtesy of Sebastian Choularton, Bernards

36 Shape the Future Add Symetri to Your Value Chain
