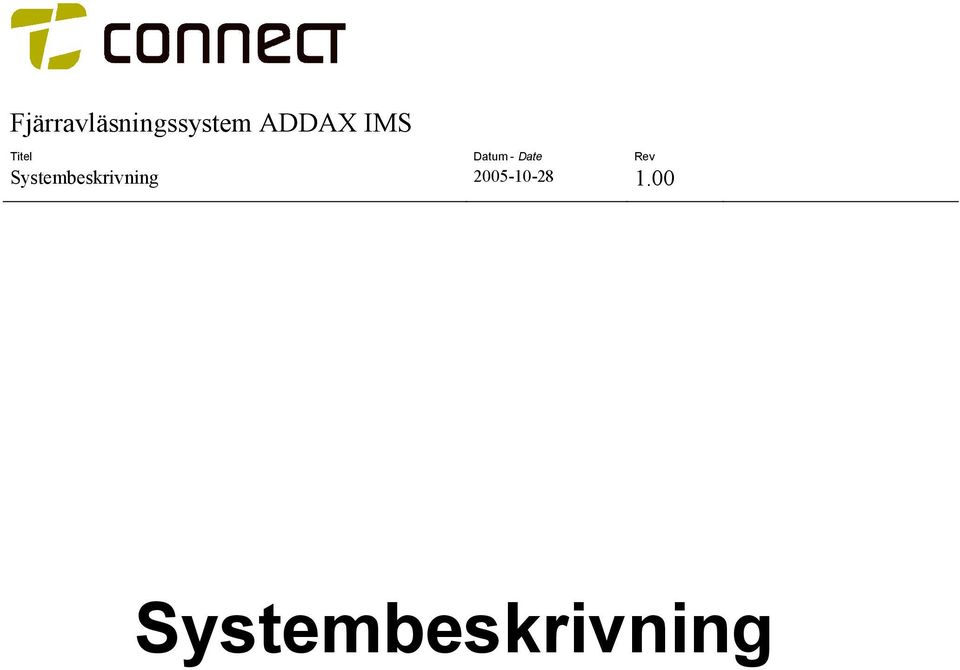

1 Systembeskrivning

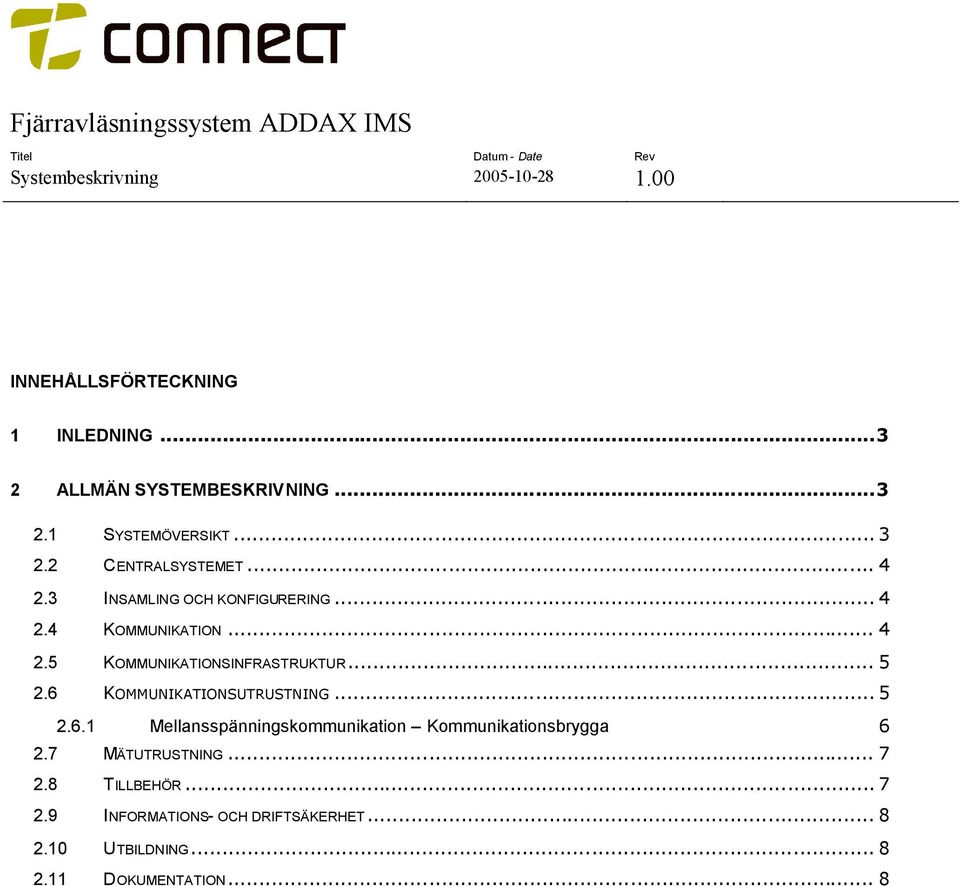

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING ALLMÄN SYSTEMBESKRIVNING SYSTEMÖVERSIKT CENTRALSYSTEMET INSAMLING OCH KONFIGURERING KOMMUNIKATION KOMMUNIKATIONSINFRASTRUKTUR KOMMUNIKATIONSUTRUSTNING Mellansspänningskommunikation Kommunikationsbrygga MÄTUTRUSTNING TILLBEHÖR INFORMATIONS- OCH DRIFTSÄKERHET UTBILDNING DOKUMENTATION... 8

3 1 INLEDNING Detta dokument är en allmän systembeskrivning av fjärrinsamlingssystemet ADDAX IMS. 2 ALLMÄN SYSTEMBESKRIVNING 2.1 SYSTEMÖVERSIKT C en tral S ystem O p to fiber, G S M, G PR S, S ignalkab el, PSTN M a ste r- R o u te r in H V su b sta tio n PLC kv R o u te rs in L V su b sta tio n PLC 0,4 kv M e te rs M B u s/r F H e at, w ate r, gas H eat, w ate r, gas H e at, w ate r, gas o Systemet är avsett för låg- och högspänningsmätning av direkt- och strömtrafoanslutna anläggningar. Systemet klarar att hantera både mätarställning och timvärden. o Datakommunikationen är uppbyggd i tre nivåer: 1. Optofiber/signalkabel/GSM/GPRS/telefon mellan mottagningsstation och centralsystemet 2. Elnätskommunikation mellan nätstation och mottagningsstation 3. Elnätskommunikation mellan mätare och nätstation o Systemet är självkonfigurerande. o Dubbelriktad kommunikation på alla tre faser och inbyggda funktioner för signalrepetering och frekvenshoppning (Shift-Key) garanterar säker kommunikation, även under mycket svåra störförhållanden och stora avstånd. o Automatisk kommunikationsövervakning och optimering, inklusive hantering av driftomläggningar. o Inbyggt CM.BUS-interface för insamling av fjärrvärme, vatten och gas.

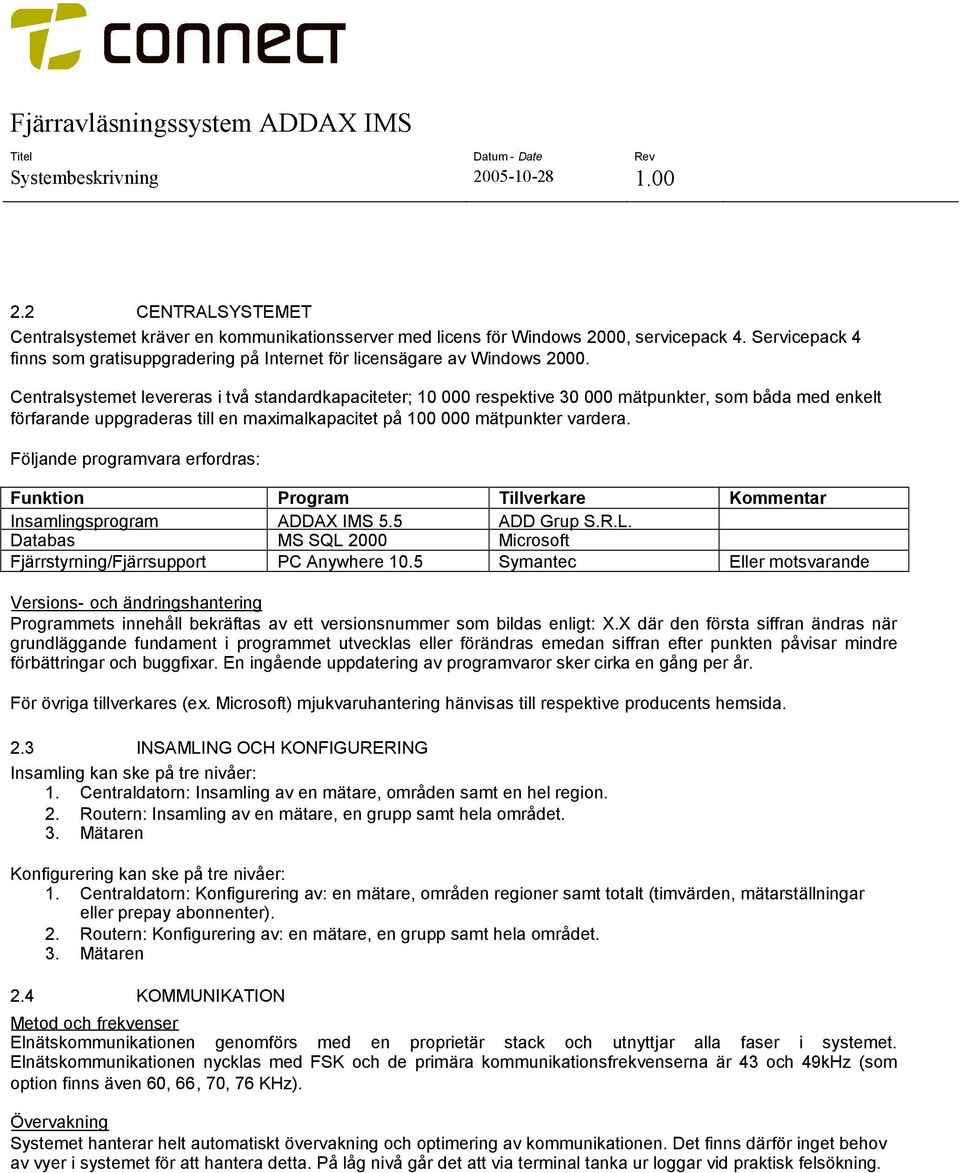

4 2.2 CENTRALSYSTEMET Centralsystemet kräver en kommunikationsserver med licens för Windows 2000, servicepack 4. Servicepack 4 finns som gratisuppgradering på Internet för licensägare av Windows Centralsystemet levereras i två standardkapaciteter; respektive mätpunkter, som båda med enkelt förfarande uppgraderas till en maximalkapacitet på mätpunkter vardera. Följande programvara erfordras: Funktion Program Tillverkare Kommentar Insamlingsprogram ADDAX IMS 5.5 ADD Grup S.R.L. Databas MS SQL 2000 Microsoft Fjärrstyrning/Fjärrsupport PC Anywhere 10.5 Symantec Eller motsvarande Versions- och ändringshantering Programmets innehåll bekräftas av ett versionsnummer som bildas enligt: X.X där den första siffran ändras när grundläggande fundament i programmet utvecklas eller förändras emedan siffran efter punkten påvisar mindre förbättringar och buggfixar. En ingående uppdatering av programvaror sker cirka en gång per år. För övriga tillverkares (ex. Microsoft) mjukvaruhantering hänvisas till respektive producents hemsida. 2.3 INSAMLING OCH KONFIGURERING Insamling kan ske på tre nivåer: 1. Centraldatorn: Insamling av en mätare, områden samt en hel region. 2. Routern: Insamling av en mätare, en grupp samt hela området. 3. Mätaren Konfigurering kan ske på tre nivåer: 1. Centraldatorn: Konfigurering av: en mätare, områden regioner samt totalt (timvärden, mätarställningar eller prepay abonnenter). 2. Routern: Konfigurering av: en mätare, en grupp samt hela området. 3. Mätaren 2.4 KOMMUNIKATION Metod och frekvenser Elnätskommunikationen genomförs med en proprietär stack och utnyttjar alla faser i systemet. Elnätskommunikationen nycklas med FSK och de primära kommunikationsfrekvenserna är 43 och 49kHz (som option finns även 60, 66, 70, 76 KHz). Övervakning Systemet hanterar helt automatiskt övervakning och optimering av kommunikationen. Det finns därför inget behov av vyer i systemet för att hantera detta. På låg nivå går det att via terminal tanka ur loggar vid praktisk felsökning.

5 2.5 KOMMUNIKATIONSINFRASTRUKTUR Infrastrukturen består av kommunikationsbryggor, kapacitiva och/eller induktiva, och routers som installeras i nätstation och mottagningsstation. Programvara SIMS 6.0 Modem Router Kommunikation och protokoll Optofiber: TCP/IP Signalkabel : TCP/IP GSM/GPRS: Egenutvecklat PSTN: Egenutvecklat Nivå 1 Kommunikationsbrygga Kommunikation och protokoll Msp: Egenutvecklat Kommunikationsbrygga Nivå 2 Routerkap.: 2000st routers Hastighet: 4800 Baud 7 st repeterarsteg i router Räckvidd: 7x5000 m (kapacitiv) 7x3000 7x1500 m (induktiv) Router Mätare Kommunikation och protokoll Lsp: Egenutvecklat Nivå 3 Routerkap.: 2000st mätare Hastighet: 300 Baud 7 st repeterarsteg i router och mätare Räckvidd: 7x500 m Kommentar Nivå 1 Val av kommunikation mellan centralsystem och mottagningsstation styrs av det aktuella nätområdets specifika förutsättningar och kan ske med alla de idag förekommande medierna såsom optofiber, GPRS, GSM, telefoni och signalkabel. Kommentar Nivå 2 Normalt används elnätskommunikation. Alternativt erbjuds direkt kommunikation med router i nätstation enligt Nivå 1. Nivå 2 utgår då för en specifik mätpunkt, ett begränsat område eller helt. 2.6 KOMMUNIKATIONSUTRUSTNING Router Routern fungerar som länk mellan centralsystem och mäturustning och kommunicerar via lågspänningsnätet med underliggande mätare och via mellanspänningsnätet med överliggande Master-router i mottagningsstation. Routern finns även i ett antal varianter för direkt kommunikation mellan nätstation och centralsystem, via Optofiber, GPRS, GSM, Signalkabel, PSTN. o Repeterarfunktion, tar upp ett kommando/meddelande och för det vidare till router som ligger långt bort i nätet (upp till 7 nivåer av repeterare i en logisk struktur) o Frekvenshoppning. Kapacitet: Lagring: Frekvenser: 2 000st underliggande mätare eller routers (Master-router) 2 dygn 43 och 49 khz (option 60, 66, 70 och 76 khz) Användarmanual ADDM UM Användarmanual ADDM UM

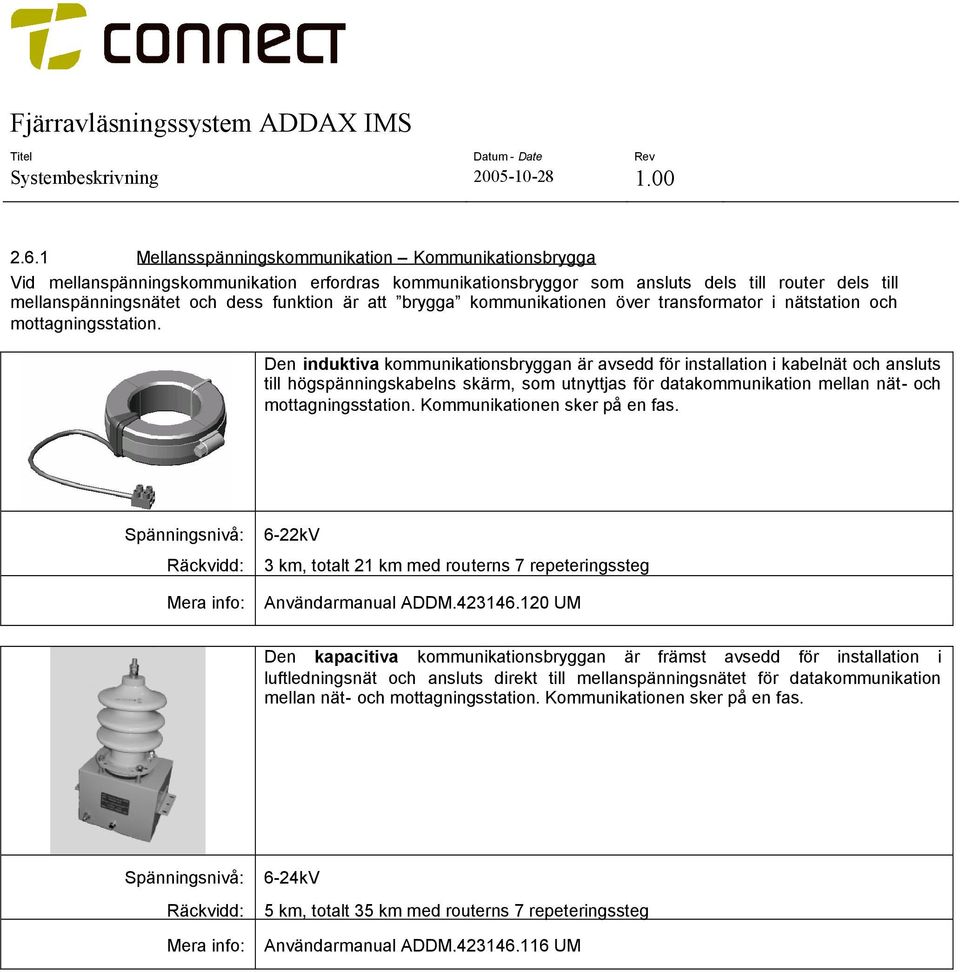

6 2.6.1 Mellansspänningskommunikation Kommunikationsbrygga Vid mellanspänningskommunikation erfordras kommunikationsbryggor som ansluts dels till router dels till mellanspänningsnätet och dess funktion är att brygga kommunikationen över transformator i nätstation och mottagningsstation. Den induktiva kommunikationsbryggan är avsedd för installation i kabelnät och ansluts till högspänningskabelns skärm, som utnyttjas för datakommunikation mellan nät- och mottagningsstation. Kommunikationen sker på en fas. Spänningsnivå: Räckvidd: 6-22kV 3 km, totalt 21 km med routerns 7 repeteringssteg Användarmanual ADDM UM Den kapacitiva kommunikationsbryggan är främst avsedd för installation i luftledningsnät och ansluts direkt till mellanspänningsnätet för datakommunikation mellan nät- och mottagningsstation. Kommunikationen sker på en fas. Spänningsnivå: Räckvidd: 6-24kV 5 km, totalt 35 km med routerns 7 repeteringssteg Användarmanual ADDM UM

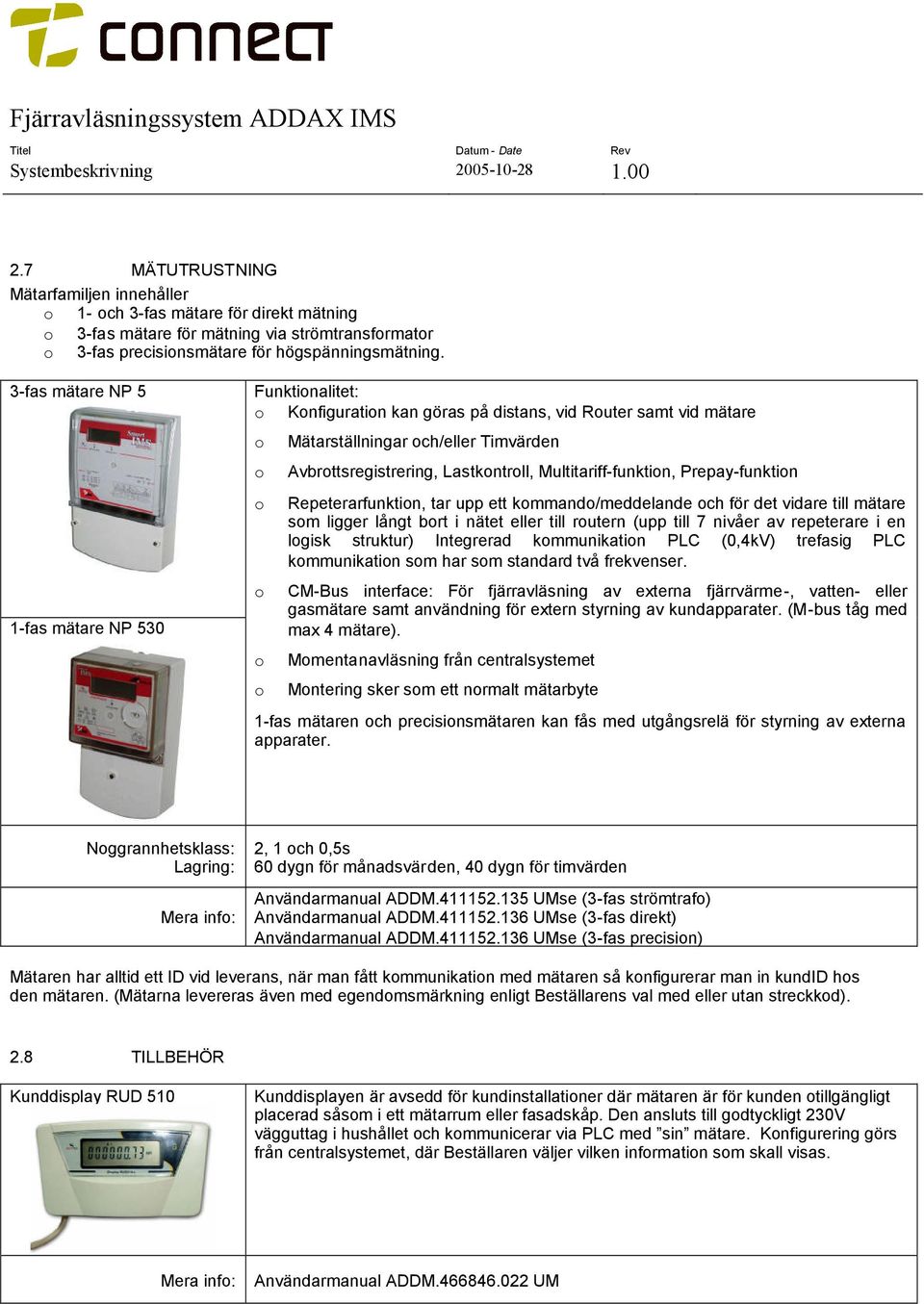

7 2.7 MÄTUTRUSTNING Mätarfamiljen innehåller o 1- och 3-fas mätare för direkt mätning o 3-fas mätare för mätning via strömtransformator o 3-fas precisionsmätare för högspänningsmätning. 3-fas mätare NP 5 1-fas mätare NP 530 Funktionalitet: o Konfiguration kan göras på distans, vid Router samt vid mätare o Mätarställningar och/eller Timvärden o Avbrottsregistrering, Lastkontroll, Multitariff-funktion, Prepay-funktion o Repeterarfunktion, tar upp ett kommando/meddelande och för det vidare till mätare som ligger långt bort i nätet eller till routern (upp till 7 nivåer av repeterare i en logisk struktur) Integrerad kommunikation PLC (0,4kV) trefasig PLC kommunikation som har som standard två frekvenser. o CM-Bus interface: För fjärravläsning av externa fjärrvärme-, vatten- eller gasmätare samt användning för extern styrning av kundapparater. (M-bus tåg med max 4 mätare). o Momentanavläsning från centralsystemet o Montering sker som ett normalt mätarbyte 1-fas mätaren och precisionsmätaren kan fås med utgångsrelä för styrning av externa apparater. Noggrannhetsklass: Lagring: 2, 1 och 0,5s 60 dygn för månadsvärden, 40 dygn för timvärden Användarmanual ADDM UMse (3-fas strömtrafo) Användarmanual ADDM UMse (3-fas direkt) Användarmanual ADDM UMse (3-fas precision) Mätaren har alltid ett ID vid leverans, när man fått kommunikation med mätaren så konfigurerar man in kundid hos den mätaren. (Mätarna levereras även med egendomsmärkning enligt Beställarens val med eller utan streckkod). 2.8 TILLBEHÖR Kunddisplay RUD 510 Kunddisplayen är avsedd för kundinstallationer där mätaren är för kunden otillgängligt placerad såsom i ett mätarrum eller fasadskåp. Den ansluts till godtyckligt 230V vägguttag i hushållet och kommunicerar via PLC med sin mätare. Konfigurering görs från centralsystemet, där Beställaren väljer vilken information som skall visas. Användarmanual ADDM UM

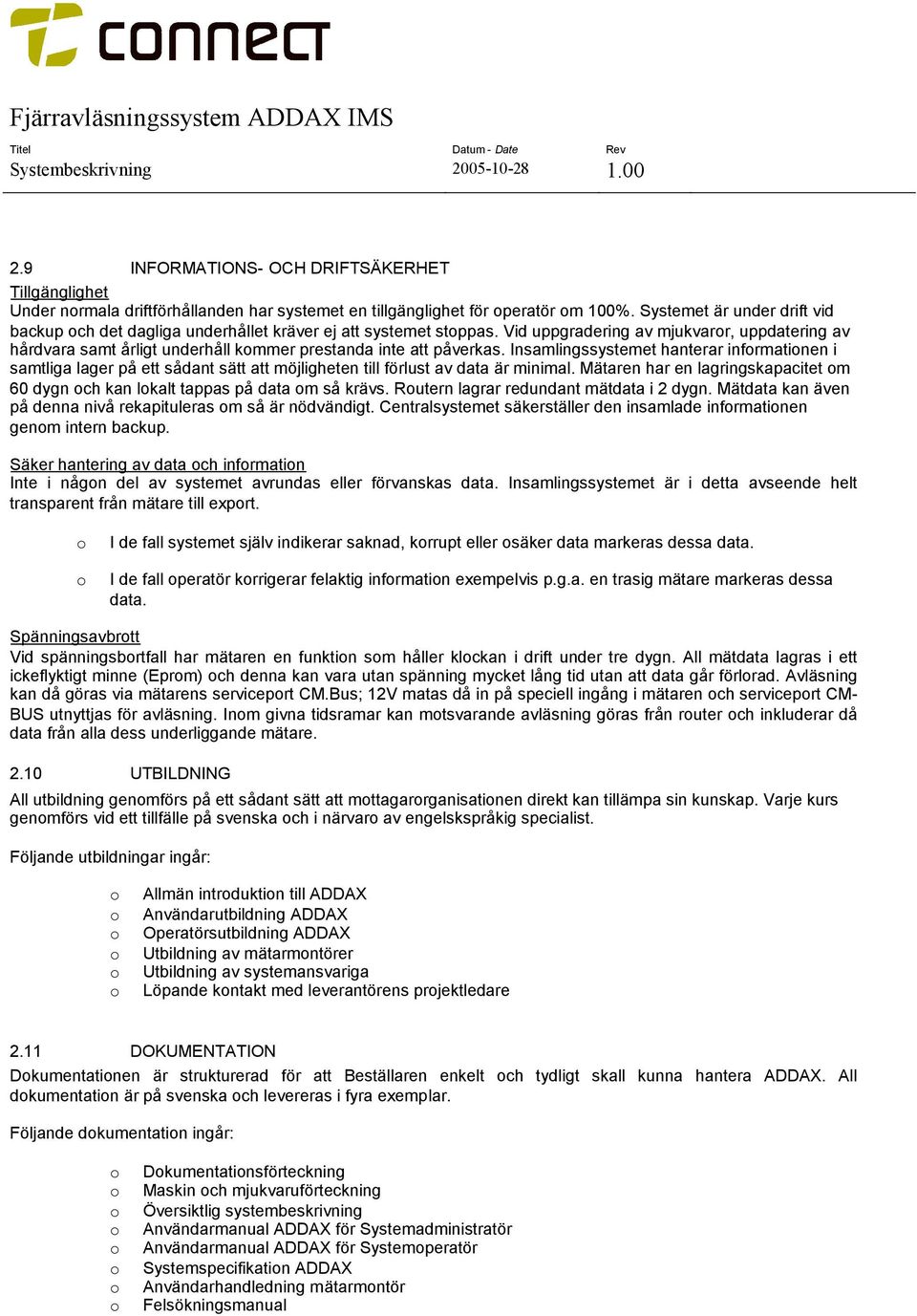

8 2.9 INFORMATIONS- OCH DRIFTSÄKERHET Tillgänglighet Under normala driftförhållanden har systemet en tillgänglighet för operatör om 100%. Systemet är under drift vid backup och det dagliga underhållet kräver ej att systemet stoppas. Vid uppgradering av mjukvaror, uppdatering av hårdvara samt årligt underhåll kommer prestanda inte att påverkas. Insamlingssystemet hanterar informationen i samtliga lager på ett sådant sätt att möjligheten till förlust av data är minimal. Mätaren har en lagringskapacitet om 60 dygn och kan lokalt tappas på data om så krävs. Routern lagrar redundant mätdata i 2 dygn. Mätdata kan även på denna nivå rekapituleras om så är nödvändigt. Centralsystemet säkerställer den insamlade informationen genom intern backup. Säker hantering av data och information Inte i någon del av systemet avrundas eller förvanskas data. Insamlingssystemet är i detta avseende helt transparent från mätare till export. o I de fall systemet själv indikerar saknad, korrupt eller osäker data markeras dessa data. o I de fall operatör korrigerar felaktig information exempelvis p.g.a. en trasig mätare markeras dessa data. Spänningsavbrott Vid spänningsbortfall har mätaren en funktion som håller klockan i drift under tre dygn. All mätdata lagras i ett ickeflyktigt minne (Eprom) och denna kan vara utan spänning mycket lång tid utan att data går förlorad. Avläsning kan då göras via mätarens serviceport CM.Bus; 12V matas då in på speciell ingång i mätaren och serviceport CM- BUS utnyttjas för avläsning. Inom givna tidsramar kan motsvarande avläsning göras från router och inkluderar då data från alla dess underliggande mätare UTBILDNING All utbildning genomförs på ett sådant sätt att mottagarorganisationen direkt kan tillämpa sin kunskap. Varje kurs genomförs vid ett tillfälle på svenska och i närvaro av engelskspråkig specialist. Följande utbildningar ingår: o Allmän introduktion till ADDAX o Användarutbildning ADDAX o Operatörsutbildning ADDAX o Utbildning av mätarmontörer o Utbildning av systemansvariga o Löpande kontakt med leverantörens projektledare 2.11 DOKUMENTATION Dokumentationen är strukturerad för att Beställaren enkelt och tydligt skall kunna hantera ADDAX. All dokumentation är på svenska och levereras i fyra exemplar. Följande dokumentation ingår: o Dokumentationsförteckning o Maskin och mjukvaruförteckning o Översiktlig systembeskrivning o Användarmanual ADDAX för Systemadministratör o Användarmanual ADDAX för Systemoperatör o Systemspecifikation ADDAX o Användarhandledning mätarmontör o Felsökningsmanual
