1 ÅTGÄRDSFÖRSLAG Energieffektiviserande åtgärder med ekonomisk lönsamhetsbedömning Gävle, Staketgatan 9 EnergiKompetent Gävleborg - fastighetssektorn Oktober 2012

2 Projektledare EnergiKompetent Gävleborg: Sanne Godow Bratt Samhällsutvecklingsenheten, Länsstyrelsen Gävleborg E-post: Tel: vx, Beräkningar och sammanställning av rapport: Gustav Persson, projektmedarbetare EnergiKompetent Gävleborg fastighetssektorn E-post: Tel: Högskolan i Gävle/Länsstyrelsen Gävleborg, 2012.

3 Innehåll 1 Allmänt 1 2 Nuläge energianvändning 1 3 Uppmätta parametrar 2 4 Nuläge energibalans, årssimulering 3 5 Några möjliga åtgärder 3 6 Åtgärdspaket 4 7 IR-bilder 6 8 Övriga kommentarer 7 9 Ordförklaringar och förtydliganden 7 Bilagor A: Grundläggande om energianvändning i byggnader B: Anteckningar från platsbesök C: Indata till simulering D: Resultat av mätning av luftläckage med trycksättning E: Planritning

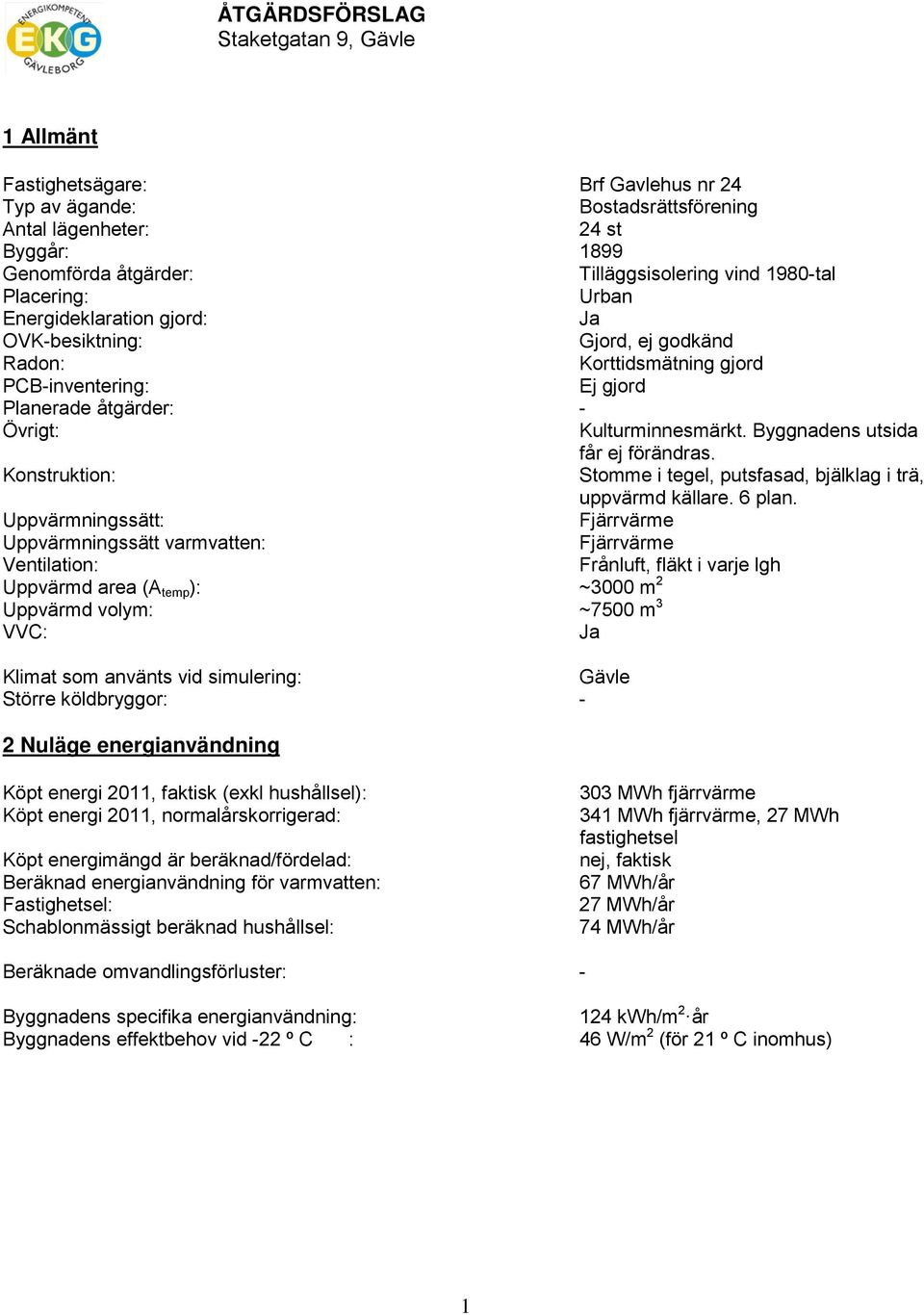

4 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle 1 Allmänt Fastighetsägare: Brf Gavlehus nr 24 Typ av ägande: Bostadsrättsförening Antal lägenheter: 24 st Byggår: 1899 Genomförda åtgärder: Tilläggsisolering vind 1980-tal Placering: Urban Energideklaration gjord: Ja OVK-besiktning: Gjord, ej godkänd Radon: Korttidsmätning gjord PCB-inventering: Ej gjord Planerade åtgärder: - Övrigt: Kulturminnesmärkt. Byggnadens utsida får ej förändras. Konstruktion: Stomme i tegel, putsfasad, bjälklag i trä, uppvärmd källare. 6 plan. Uppvärmningssätt: Fjärrvärme Uppvärmningssätt varmvatten: Fjärrvärme Ventilation: Frånluft, fläkt i varje lgh Uppvärmd area (A temp ): ~3000 m 2 Uppvärmd volym: ~7500 m 3 VVC: Ja Klimat som använts vid simulering: Gävle Större köldbryggor: - 2 Nuläge energianvändning Köpt energi 2011, faktisk (exkl hushållsel): Köpt energi 2011, normalårskorrigerad: Köpt energimängd är beräknad/fördelad: Beräknad energianvändning för varmvatten: Fastighetsel: Schablonmässigt beräknad hushållsel: 303 MWh fjärrvärme 341 MWh fjärrvärme, 27 MWh fastighetsel nej, faktisk 67 MWh/år 27 MWh/år 74 MWh/år Beräknade omvandlingsförluster: - Byggnadens specifika energianvändning: 124 kwh/m 2 år Byggnadens effektbehov vid -22 º C : 46 W/m 2 (för 21 º C inomhus) 1

5 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle 3 Uppmätta parametrar Uppmätt luftläckage är 1,7 l/s,m 2 vid 50 Pa undertryck för en lägenhet. En god lufttäthet är viktigt för att undvika ofrivillig ventilation och ökad energianvändning. Särskilt viktigt vid installation av FTX-ventilation. Troligen sker luftläckage främst invid fönster/dörrar samt genom öppen spis/kakelugn. Uppmätt 23,0 º C medeltemperatur vid långtidsmätning i en lägenhet. Rekommendationen är 21 º C. En högre temperatur medför ökad energiförbrukning. Uppmätt luftomsättning i lägenhet är 0,37 oms/h med frånluftsfläkt påslagen. Kravet på luftflöde är 0,35 l/s m 2 golvarea enligt Boverket vilket motsvarar 0,5 oms/h vid en takhöjd på 2,5 m. I den studerade lägenheten är takhöjden högre, >3 m, vilket gör att ventilationskravet ändå är uppfyllt. Byggnadens beräknade specifika energianvändning (för värme, varmvatten och fastighetsel) är 124 kwh/m 2 år, vilket är lägre än riksgenomsnittet för flerbostadshus. 2

6 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle 4 Nuläge energibalans, årssimulering Energiförluster Energitillförsel 5 Några möjliga åtgärder, energibesparing med nuläge som utgångspunkt Typ av åtgärd Beräknad energibesparing (kwh/år) Procentuell minskning mot nuvarande energianvändning (%/år) Sparat energislag Beräknad investeringskostnad (kr) Beräknad årlig besparing (kr/år), Pay off tid (år) nuvarande energipris Brukstid (år) Besparing under hela åtgärdens brukstid (kr) Blir åtgärden lönsam inom brukstiden? Åtgärd nödvändig pga nuvarande skick? Vägg: invändig tilläggsisolering med cellplast 40 mm, 80 % täckning Vägg: Invändig tilläggsisolering med VIP (vakuum) ca 20 mm, 100 % täckning av innervägg Vägg: Invändig tilläggsisolering med VIP (vakuum) ca 20 mm, 50 % täckning av innervägg Tak: Tilläggisolering vindbjälklag, 200 mm lösull Tak: Tilläggisolering vindbjälklag, 300 mm lösull Grund: 50 mm isolering längs källarvägg ner i mark % Fjärrvärme NEJ NEJ % Fjärrvärme NEJ NEJ % Fjärrvärme NEJ NEJ % Fjärrvärme NEJ NEJ % Fjärrvärme JA NEJ % Fjärrvärme NEJ NEJ Fönster: LE-glas invändigt (U=1,8) % Fjärrvärme NEJ JA Fönster: Nya effektiva fönster (U=1,3) % Fjärrvärme NEJ JA Fönster: Nya högeffektiva fönster (U=0,85) % Fjärrvärme NEJ JA Ventilation: FTX-system, utan lufttätning % Fjärrvärme NEJ NEJ Ventilation: FTX-system, med lufttätning % Fjärrvärme NEJ NEJ Sänkning av innetemperatur en grad % Fjärrvärme JA NEJ Återvinning av duschspillvatten % Fjärrvärme NEJ NEJ Solfångare (krävs minst 40 m2 vakuumrör- SF) % Fjärrvärme NEJ NEJ Solceller 8 kwt ca 50 m % El JA NEJ Byte till lågenergibelysning och närvarostyrning Injustering av värmesystemet, termostatventiler % El JA NJA % Fjärrvärme JA NJA ThermoPor 25 mm utvändigt % Fjärrvärme pris saknas NEJ ThermoPor 25 mm utvändigt & 25 mm invändigt Fönster: Nya högeffektiva fönster (U=0,85) MERKOSTNAD % Fjärrvärme pris saknas NEJ % Fjärrvärme JA JA Beräknad investeringskostnad i tabellen ovan avser hela kostnaden för åtgärden. Om en liknande åtgärd behöver vidtas oavsett energibesparingen pga. byggdelens nuvarande skick, bör endast merkostnaden för att välja ett mer energieffektivt alternativ upptas som investeringskostnad. I dessa fall kommer det innebära en avsevärt förbättrad lönsamhet för åtgärden. Detta synsätt är främst tillämpbart för fasad- och fönsterrenoveringar. I tabellens sista rad visas ett exempel på detta avseende fönsterbyte. 3

7 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle 6 Åtgärdspaket Åtgärdspaket 1 Åtgärd Vägg: invändig tilläggsisolering med cellplast 40 mm, 80 % täckning Beräknad total energibesparing (kwh/år) Procentuell minskning mot nuvarande energianvändning (%/år) Sparat energislag Beräknad investeringskostnad (kr) % Fjärrvärme Beräknad årlig total besparing (kr/år), nuvarande energipris Fönster: Nya effektiva fönster (U=1,3) % Fjärrvärme Ventilation: FTX-system, med lufttätning % Fjärrvärme Sänkning av innetemperatur en grad % Fjärrvärme - Totalt % kr Kommentar till åtgärdspaketet: Invändig tilläggsisolering kan göras med färdiga modulväggar av cellplast med gipsskiva. Stuckaturer på väggen invändigt kan dock försvåra installation. Dessutom minskar boarean runt 1-2 %. Det är också viktigt att utreda fuktaspekter vidare inför en invändig tilläggsisolering. För installation av FTX-ventilation krävs ett tätt klimatskal. Det är dock troligt att en stor del av byggnadens luftläckage kommer genom otäta fönsterlister så om fönstren åtgärdas kommer troligen byggnadens lufttäthet att bli betydligt bättre och således förbättras även förutsättningarna för FTX-ventilation. En stor energibesparande potential finns i att byta fönstren men detta kan vara svårt av kulturhistoriska skäl. Ett alternativ kan vara att behålla den yttre glasningen och bara byta det inre mot en isolerruta med LE-glas. Med de åtgärder som görs på klimatskärm och ventilation bör innetemperaturen kunna begränsas med bibehållen inomhuskomfort. Totalt effektbehov efter åtgärdspaket (vid -22 grader): 24 W/m 2 Paketet når i stort sett en halvering av energianvändningen, men är inte lönsamt. 4

8 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle Åtgärdspaket 2 Åtgärd Beräknad total energibesparing (kwh/år) Procentuell minskning mot nuvarande energianvändning (%/år) Sparat energislag Beräknad investeringskostnad (kr) Beräknad årlig total besparing (kr/år), nuvarande energipris Solceller 8 kw t ca 50 m % El Återvinning av duschspillvatten % Fjärrvärme Byte till lågenergibelysning och närvarostyrning % El Sänkning av innetemperatur en grad % Fjärrvärme - Totalt % kr Kommentar till åtgärdspaketet: Inga åtgärder på klimatskärm eller ventilation. Gör det svårt att nå en halvering av energianvändningen men ger en billigare lösning. Kan kompletteras med reglerutrustning med innetemperaturreglering för ytterligare besparing. Paketet når ingen stor energibesparing, men kan vidtas med god lönsamhet. 5

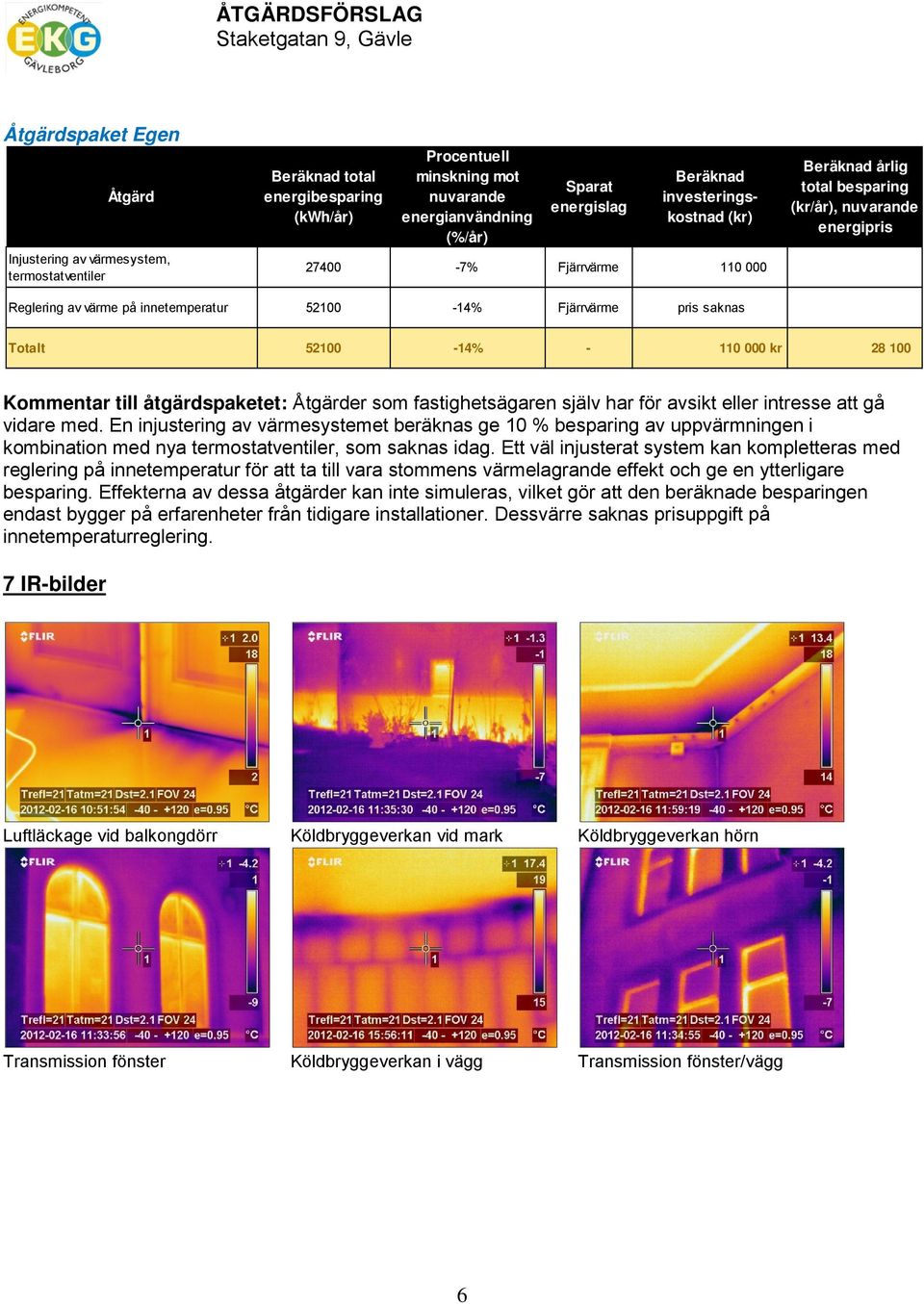

9 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle Åtgärdspaket Egen Beräknad total energibesparing (kwh/år) Procentuell minskning mot nuvarande energianvändning (%/år) Sparat energislag Injustering av värmesystem, termostatventiler % Fjärrvärme Reglering av värme på innetemperatur % Fjärrvärme Totalt % - Åtgärd Beräknad investeringskostnad (kr) Beräknad årlig total besparing (kr/år), nuvarande energipris pris saknas kr Kommentar till åtgärdspaketet: Åtgärder som fastighetsägaren själv har för avsikt eller intresse att gå vidare med. En injustering av värmesystemet beräknas ge 10 % besparing av uppvärmningen i kombination med nya termostatventiler, som saknas idag. Ett väl injusterat system kan kompletteras med reglering på innetemperatur för att ta till vara stommens värmelagrande effekt och ge en ytterligare besparing. Effekterna av dessa åtgärder kan inte simuleras, vilket gör att den beräknade besparingen endast bygger på erfarenheter från tidigare installationer. Dessvärre saknas prisuppgift på innetemperaturreglering. 7 IR-bilder Luftläckage vid balkongdörr Köldbryggeverkan vid mark Köldbryggeverkan hörn Transmission fönster Köldbryggeverkan i vägg Transmission fönster/vägg 6

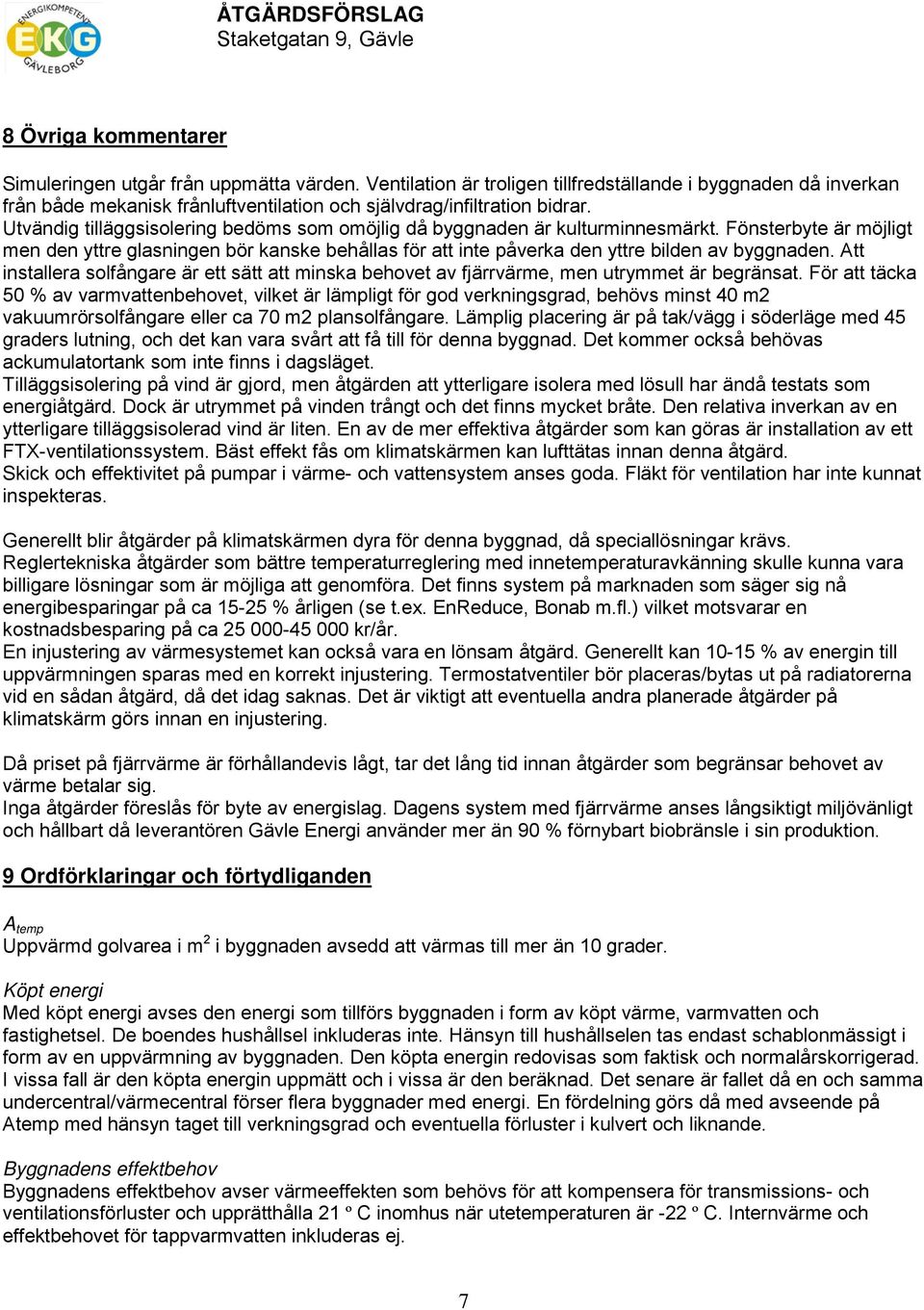

10 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle 8 Övriga kommentarer Simuleringen utgår från uppmätta värden. Ventilation är troligen tillfredställande i byggnaden då inverkan från både mekanisk frånluftventilation och självdrag/infiltration bidrar. Utvändig tilläggsisolering bedöms som omöjlig då byggnaden är kulturminnesmärkt. Fönsterbyte är möjligt men den yttre glasningen bör kanske behållas för att inte påverka den yttre bilden av byggnaden. Att installera solfångare är ett sätt att minska behovet av fjärrvärme, men utrymmet är begränsat. För att täcka 50 % av varmvattenbehovet, vilket är lämpligt för god verkningsgrad, behövs minst 40 m2 vakuumrörsolfångare eller ca 70 m2 plansolfångare. Lämplig placering är på tak/vägg i söderläge med 45 graders lutning, och det kan vara svårt att få till för denna byggnad. Det kommer också behövas ackumulatortank som inte finns i dagsläget. Tilläggsisolering på vind är gjord, men åtgärden att ytterligare isolera med lösull har ändå testats som energiåtgärd. Dock är utrymmet på vinden trångt och det finns mycket bråte. Den relativa inverkan av en ytterligare tilläggsisolerad vind är liten. En av de mer effektiva åtgärder som kan göras är installation av ett FTX-ventilationssystem. Bäst effekt fås om klimatskärmen kan lufttätas innan denna åtgärd. Skick och effektivitet på pumpar i värme- och vattensystem anses goda. Fläkt för ventilation har inte kunnat inspekteras. Generellt blir åtgärder på klimatskärmen dyra för denna byggnad, då speciallösningar krävs. Reglertekniska åtgärder som bättre temperaturreglering med innetemperaturavkänning skulle kunna vara billigare lösningar som är möjliga att genomföra. Det finns system på marknaden som säger sig nå energibesparingar på ca % årligen (se t.ex. EnReduce, Bonab m.fl.) vilket motsvarar en kostnadsbesparing på ca kr/år. En injustering av värmesystemet kan också vara en lönsam åtgärd. Generellt kan % av energin till uppvärmningen sparas med en korrekt injustering. Termostatventiler bör placeras/bytas ut på radiatorerna vid en sådan åtgärd, då det idag saknas. Det är viktigt att eventuella andra planerade åtgärder på klimatskärm görs innan en injustering. Då priset på fjärrvärme är förhållandevis lågt, tar det lång tid innan åtgärder som begränsar behovet av värme betalar sig. Inga åtgärder föreslås för byte av energislag. Dagens system med fjärrvärme anses långsiktigt miljövänligt och hållbart då leverantören Gävle Energi använder mer än 90 % förnybart biobränsle i sin produktion. 9 Ordförklaringar och förtydliganden A temp Uppvärmd golvarea i m 2 i byggnaden avsedd att värmas till mer än 10 grader. Köpt energi Med köpt energi avses den energi som tillförs byggnaden i form av köpt värme, varmvatten och fastighetsel. De boendes hushållsel inkluderas inte. Hänsyn till hushållselen tas endast schablonmässigt i form av en uppvärmning av byggnaden. Den köpta energin redovisas som faktisk och normalårskorrigerad. I vissa fall är den köpta energin uppmätt och i vissa är den beräknad. Det senare är fallet då en och samma undercentral/värmecentral förser flera byggnader med energi. En fördelning görs då med avseende på Atemp med hänsyn taget till verkningsgrad och eventuella förluster i kulvert och liknande. Byggnadens effektbehov Byggnadens effektbehov avser värmeeffekten som behövs för att kompensera för transmissions- och ventilationsförluster och upprätthålla 21 º C inomhus när utetemperaturen är -22 º C. Internvärme och effektbehovet för tappvarmvatten inkluderas ej. 7

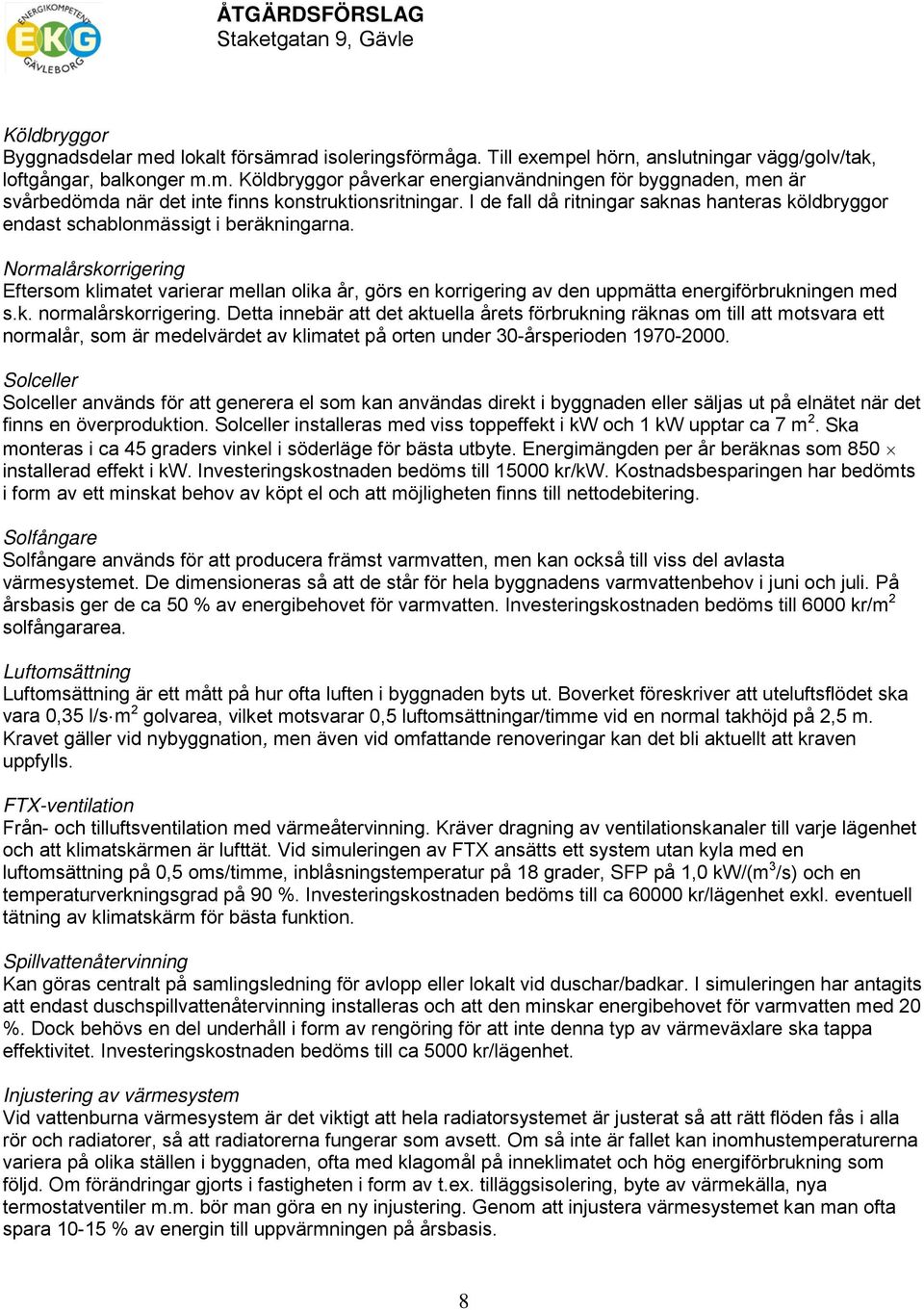

11 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle Köldbryggor Byggnadsdelar med lokalt försämrad isoleringsförmåga. Till exempel hörn, anslutningar vägg/golv/tak, loftgångar, balkonger m.m. Köldbryggor påverkar energianvändningen för byggnaden, men är svårbedömda när det inte finns konstruktionsritningar. I de fall då ritningar saknas hanteras köldbryggor endast schablonmässigt i beräkningarna. Normalårskorrigering Eftersom klimatet varierar mellan olika år, görs en korrigering av den uppmätta energiförbrukningen med s.k. normalårskorrigering. Detta innebär att det aktuella årets förbrukning räknas om till att motsvara ett normalår, som är medelvärdet av klimatet på orten under 30-årsperioden Solceller Solceller används för att generera el som kan användas direkt i byggnaden eller säljas ut på elnätet när det finns en överproduktion. Solceller installeras med viss toppeffekt i kw och 1 kw upptar ca 7 m 2. Ska monteras i ca 45 graders vinkel i söderläge för bästa utbyte. Energimängden per år beräknas som 850 installerad effekt i kw. Investeringskostnaden bedöms till kr/kw. Kostnadsbesparingen har bedömts i form av ett minskat behov av köpt el och att möjligheten finns till nettodebitering. Solfångare Solfångare används för att producera främst varmvatten, men kan också till viss del avlasta värmesystemet. De dimensioneras så att de står för hela byggnadens varmvattenbehov i juni och juli. På årsbasis ger de ca 50 % av energibehovet för varmvatten. Investeringskostnaden bedöms till 6000 kr/m 2 solfångararea. Luftomsättning Luftomsättning är ett mått på hur ofta luften i byggnaden byts ut. Boverket föreskriver att uteluftsflödet ska vara 0,35 l/s m 2 golvarea, vilket motsvarar 0,5 luftomsättningar/timme vid en normal takhöjd på 2,5 m. Kravet gäller vid nybyggnation, men även vid omfattande renoveringar kan det bli aktuellt att kraven uppfylls. FTX-ventilation Från- och tilluftsventilation med värmeåtervinning. Kräver dragning av ventilationskanaler till varje lägenhet och att klimatskärmen är lufttät. Vid simuleringen av FTX ansätts ett system utan kyla med en luftomsättning på 0,5 oms/timme, inblåsningstemperatur på 18 grader, SFP på 1,0 kw/(m 3 /s) och en temperaturverkningsgrad på 90 %. Investeringskostnaden bedöms till ca kr/lägenhet exkl. eventuell tätning av klimatskärm för bästa funktion. Spillvattenåtervinning Kan göras centralt på samlingsledning för avlopp eller lokalt vid duschar/badkar. I simuleringen har antagits att endast duschspillvattenåtervinning installeras och att den minskar energibehovet för varmvatten med 20 %. Dock behövs en del underhåll i form av rengöring för att inte denna typ av värmeväxlare ska tappa effektivitet. Investeringskostnaden bedöms till ca 5000 kr/lägenhet. Injustering av värmesystem Vid vattenburna värmesystem är det viktigt att hela radiatorsystemet är justerat så att rätt flöden fås i alla rör och radiatorer, så att radiatorerna fungerar som avsett. Om så inte är fallet kan inomhustemperaturerna variera på olika ställen i byggnaden, ofta med klagomål på inneklimatet och hög energiförbrukning som följd. Om förändringar gjorts i fastigheten i form av t.ex. tilläggsisolering, byte av värmekälla, nya termostatventiler m.m. bör man göra en ny injustering. Genom att injustera värmesystemet kan man ofta spara % av energin till uppvärmningen på årsbasis. 8

12 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle Isoleringsluckor över fönster En metod som i Sverige inte är särskilt beprövad. Innebär att fönstren täcks med isolerande luckor nattetid för att minska värmeförluster då behovet av dagsljus ändå inte föreligger. Minskar också behovet av kyla och vädring under den tid på året då solinstrålningen är hög. Då tekniken inte är så utspridd finns få studier på den energimässiga besparingen, men för simuleringen har ansatts att fönstren täcks med motsvarande 50 mm tättslutande cellplastisolering nattetid. Kostnaden för denna åtgärd har ej uppskattats. Individuell mätning och debitering, IMD Ett alternativ för minskad energianvändning är att införa individuell mätning och debitering av värme och/eller varmvatten för varje lägenhet (IMD). Detta är en åtgärd som skapar incitament för varje hyresgäst att hushålla med energin. IMD av värme är fortfarande något problematisk då värmebehovet styrs till stor del av byggnadens utformning och endast till en liten del av hyresgästens egen påverkan, men det finns fungerande system på marknaden som hanterar detta. IMD av varmvatten däremot är enklare, eftersom varmvattenförbrukningen till största del styrs av hyresgästen själv. Studier visar att IMD av varmvatten kan minska varmvattenenergianvändningen mellan % Det finns system för detta där investeringskostnaden endast är ca kr/lgh och där den årliga driftkostnaden uppskattas till ca 100 kr/lgh. Det gör att IMD av varmvatten i många fall är lönsamt. Noggrannare beräkningar av detta har inte gjorts. Informera de boende Inom ramen för denna rapport har inte behandlats vad som kan göras av de boende själva för att minska energianvändningen i byggnaden. Många åtgärder som kan vidtas av de boende kommer dem själva till del i form av en minskad förbrukning av hushållsel, såsom byte till energisnål belysning, att helt stänga av hushållsapparater och hemelektronik i standbyläge, rätt temperaturer i kyl och frys m.m. När det gäller hushållens behov av värme och varmvatten står ofta du som fastighetsägare för kostnaden och således kan det vara en idé att informera hyresgästerna om olika möjligheter för att spara energi och skapa incitament för hyresgästerna att minska sin förbrukning. Det kan vara åtgärder som att dra för gardiner och persienner för fönstren nattetid, inte placera möbler framför radiatorer, inte diska under rinnande vatten, tvätta fulla maskiner och lufttorka tvätten istället för att använda torktumlare, ta korta duschar istället för att bada m.m. Priser och lönsamhetsbedömning Till grund för kostnadsberäkningarna ligger priserna som anges i Sektionsdata ROT 2011 (Wiksells Byggberäkningar AB), tidigare studier samt uppskattade marknadspriser. Alla priser anges exkl moms och inkluderar inte kostnader för projektering, myndighetsavgifter, anslutningsavgifter och liknande. Priserna ska ses som mycket ungefärliga eftersom en renovering måste projekteras olika från fall till fall och beror mycket av byggnadens beskaffenhet, planlösning m.m. Antaganden om nuvarande priser på energi, exkl moms, har gjorts enligt följande: Pris el: 0,85 kr/kwh Pris fjärrvärme: 0,50-0,60 kr/kwh (beroende på leverantör) Pris pellets: 0,40 kr/kwh Pris eldningsolja: 1,05 kr/kwh För lönsamhetsberäkningarna i rapporten har antaganden gjorts enligt följande: Reell kalkylränta: 6 % Reell årlig energiprisökning el och olja: 5 % Reell årlig energiprisökning fjärrvärme och pellets: 3 % 9

13 ÅTGÄRDSFÖRSLAG Staketgatan 9, Gävle Brukstiden för åtgärderna har satts enligt nedan: Åtgärder klimatskärm (utom fönster/dörrar): Åtgärder fönster/dörrar, solceller/solfångare: Fastighetstekniska installationer/regleråtgärder: 40 år 30 år 15 år Internräntediagram från BELOK Totalverktyg har använts i rapporten för att åskådliggöra den långsiktiga lönsamheten i investeringarna. Diagrammet visar den totala internräntan för åtgärdspaketen. Kriteriet för lönsamhet är att internräntan överstiger den antagna korrigerade kalkylräntan, som beräknas som reell kalkylränta minus reell årlig energiprisökning. Mer information om verktyget finns på Hänsyn har inte tagits till ökade underhållskostnader till följd av en åtgärd. Observera att åtgärdspaketen endast är exempel och inte optimerade för att erhålla maximal lönsamhet eller energibesparing. Felmarginal Det är viktigt att ha i åtanke att flera olika faktorer påverkar noggrannheten i beräkningarna och hur pass väl de kommer överensstämma med en eventuell verklig åtgärd i byggnaden för att minska energianvändningen. Uteklimatets variationer och beräkningsmässiga korrigeringar av klimatet, slumpmässigt varierande parametrar såsom personnärvaro, förbrukning av hushållsel och varmvatten är parametrar som har en stor osäkerhet. Osäkra siffror på tillförd energi till byggnaden medför också att datormodellerna är svåra att validera mot uppmätt data, exempelvis vid kulvertförsörjning av flera byggnader från samma värmecentral med okända förluster i pannor och kulvertar. I många fall är också underlagen i form av ritningar osäkra eller bristfälliga, vilket gör att antaganden gjorts gällande t.ex. väggars uppbyggnad, markkonstruktion och köldbryggor. De datormodeller som har byggts och ligger till grund för beräkningarna överensstämmer väl med fastighetsägarnas uppgifter på uppmätt förbrukning i de flesta fall. Dock gör osäkerheten i de värden som används i datormodellen att det finns en felmarginal i beräkningarna som man bör ha i åtanke inför en eventuell renovering. för Energiprogramvaran BV 2 har använts för att simulera energibesparingen hos olika renoveringsåtgärder. Det främsta syftet med förslaget är utbildning om och informationsspridning kring potentialen för energibesparingar i flerbostadshus och rapporten ska därför ses som översiktlig och vägledande inför en eventuell renovering. 10
