1 Läs dett redn när du mottger ditt Bomnkök! Viktigt tt tänk på! När levernsen kommer, kontroller ntlet kollin smt tt emllget är oskdt. Anmäl omgående till trnsportören synlig skdt eller sknt gods. Dold frktskd nmäles till speditören inom sju dgr nnrs upphör reklmtionsrätten. Kst inte emllget, det ehövs vid eventuell retur. Monter inte skdde eller felktig detljer som skll reklmers, då gäller inte reklmtionsrätten på produkten.! Anmäl omgående till trnsportören synlig skdt eller sknt gods. Dold frktskd nmäles till speditören inom sju dgr nnrs upphör reklmtionsrätten. Innn montering Skll monteringen örj först senre är det viktigt tt förvr skåp, luckor och änkskiv torrt och gärn i skydd från direkt solljus. När monteringen sedn örjr är det mycket viktigt tt väggr är i lod och golv är i våg. Kortlingsmått (mm) Fästregel, mått golv centrum fästregel. Kontinentl Fullhöjd Tkhöjd Bänkskåp Väggskåp Högskåp Nödvändigt mteril Innn monteringen örjr se till tt ändmålsenlig skruvr och plugg finns för tt monter upp skåpen på väggen. Ett ntl träskruvr, 3x30, ehövs för tt dr ihop skåpen med vrndr. Verktyg som ehövs vid montering: Borrmskin Skruvdrgre Sticksåg Vttenpss Tving Hmmre Måttnd/måttstock Kortlingsmått: kontinentl, fullhöjd och tkhöjd 1

2 Vd är vd i köket? Beknt dig gärn med kökets olik delr genom tt först lägg ut skyddsppp längs en ledig vägg, sorter sedn upp skåpen efter typ och studer ildern nedn Kökets olik delr Krönlist och täcklist 1. Bänkskiv 2. Högskåp 3. Bänkskåp 4. Väggskåp 5. Väggskåp hörn 6. Bänkskåp hörn 7. Fläktskåp 8. Sockel, 147x Tknslutning, 150x Krönlist 11. Ljusrmpslist 12. Pssit 13. Dekorsid 14. Täcklist, 20x Sockeländit, 147x530 2

3 Bänkskåp Monter en regel 150 mm över golv mot väggen på vilken änkskåpens kknt sk vil. Börj med först skåpet i ett innerhörn. Glöm inte eventuell pssitr! Tryck sockelenen med tillhörnde sockelenspltt i de förorrde hålen på skåpets undersid. Tryck enet helt ner i grytn. Melln två änkskåp () sätts enet i grytn ort från piggrn. Vid vslutnde skåp sätts enet i grytn ovnför piggrn (). Se till tt monterde änkskåp är i våg åt ll håll genom tt juster sockelenen. Skruv fst skåpet i väggen med träskruv. Borr hål melln skåpen i frmknt för monteringsskruvr och skruv ihop skåpen med vrndr. Kp frontsockeln i rätt längd. Skruv fst den lill plttn med 2 skruv på sockeln i höjd med sockelenen, smt skjut på clipset på plttn. Ställ upp sockel och tryck fst clipsen runt enen (c). Högskåp Börj uppyggnden från hörn och följ i princip nvisningrn för änkskåp. Os! Ingen grnti gäller för skåp med ventil i yttervägg som kn orsk skdor på luck. Monter sockelenen i skåpet (melln skåp) Dr ihop skpen med vrndr Tryck Skruv Tryck in clips Skruv c (tv.) Motering vid vslutnde skåp. (th.) Skruv den lill plttn på sockeln, för på clipsen och fäst clips och sockel på sockelenet. 3

4 Väggskåp Följ även här nvisningrn för änkskåp. En provisorisk stödlist i skåpens underknt ger r stöd vid monteringen. (Överknt 140 cm ifrån golv.) Se till tt väggskåpet är i våg och skruv därefter fst skåpet i väggen genom fästregeln. Borr hål melln skåpen i frmknt uppe och nere. Dr sedn ihop skåpen med vrndr. Hörnväggskåp är 7 mm djupre för tt luckorn skll linjer. Färgnpssde skåp Monters liknnde stndrdskåpen men tänk på tt inte skruv synligt från ett färgnpsst skåp utn monter från intilliggnde skåp. Använd vnlig träskruv, 3x30, förorr för tt undvik sprickildning. Skruv fst skåpen i väggen och dr ihop dem med vrndr. Sockellåd Använd medföljnde mll och orr hål i skåpotten inifrån stommen. Glidsken skruvs fst på otten innn skåpet monters fst i väggen. Dekorsid Tänk på tt inte skruv synligt utn genom intilliggnde skåps sid. Skruv med träskruv, 3x30. Vid fristående kylenhet fästes sidn inifrån eventuellt överskåp. Mot vägg och golv fästes sidn med hjälp v vinkeleslg. (Ingår ej.) Täcklist Täcklist (se ild punkt 14 sid 2) kn nvänds som utfyllnd melln änkskiv och änkskåpsluckor. Täcklisten fästes underifrån upp i änkskivn (förorrs med försänkning) lterntivt limms på plts. Skärräd All änkskåp är föreredd för skärräd. Toppstycket på änkskåpet är i två delr och övre delen ts ort genom tt loss någr skruvr underifrån. Tryck sedn fst glidskenn i de förorrde hålen. 145 mm 300 mm 42 mm 42 mm Frmknt skåpstomme Borr sockellådorn enligt skiss insid skåpstomme. Monter skenorn under skåpstomme. 300mm 145 mm 4

5 Pssitr Monter dit pssit mot vägg eller i digonlhörn. Viss skåpinredningr kräver tt luckn skll gå tt öppn mer än 90. Tänk även på tt knoppr och hndtg tr plts. Lämpligen skruvs pssitrn från insidn v närliggnde skåp. Pssiten sk ligg i linje med skåpstommens frmknt. Bänkskiv Till änkskivor som smmnfogs med kopplingseslg nvänds medföljnde eslg.vid ursågning för diskänk eller spishäll vr nog tt fuktspärr med silikon. Tänk på tt förvr mssiv änkskivor plnt då de gärn kröker sig. De skll ldrig stå lutnde mot vägg. Se vidre ifogd nvändning. Bldkin och spotlights Montering v ldkin med distnslist Distnslist 50x8 mm () överhäng 20 mm i frmknt överhäng 10 mm på kortändr Bldkin med distnslist 535x2400 mm ovn väggskåp () 100x2400 mm ovn högskåp övermått kortändr 25 mm övermått frmknt högskåp 35 mm övermått frmknt väggskåp 200 mm Spotlights Spotlights ör plcers på sådnt vis tt skd, p.g.. elysningens värme på luckn, inte kn uppkomm om skåpet står öppet en längre tid. Skruv fst pssiten från insidn v skåpet. Bldkin och distnslist. 5

6 Krönlist Förorrs och skruvs uppifrån ned i skåpstommen. Linjer listens frmknt med skåpet. Vid pltsrist skruvs inifrån skåpet. Skruv fst krönlisten ovnifrån i förorrt hål. Ljusrmpslist Plcers 2-3 mm ifrån skåpfrmknt. Skruvs fst genom skåpotten. Använd skruvförsänkre. Hörn på ljusrmpslisten gers och limms. Kortsidn monters med möelvinklr. (Ingår ej) Förorr hål och skruv fst ljusrmpslisten inneifrån skåpet. Kkellist Monters efter kkelsättning, npss listen på höjden, skruvs fst på väggen. Plcer listen över kklet och skruv fst i väggen Tknslutning Anpss höjden. Tknslutningen drs fst genom tt skruv inifrån skåpet. För tt förenkl montering fäst en regel 16 mm in från inredningens frmknt som stöd. (Vid ehov även i tk.) Anslutning på kortsid fästes med möelvinklr innn den yttre monters. Plcer listen på skåpet och skruv inifrån. Anslutning på kortsid fästes med möelvinklr innn den yttre monters. 6

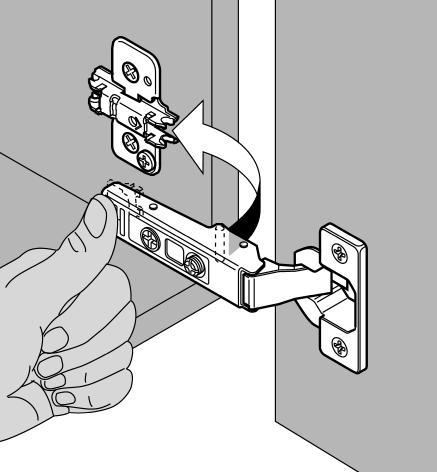

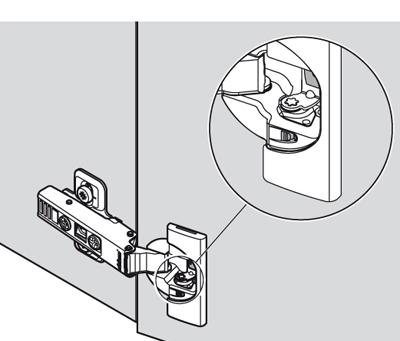

7 Gångjärn Montering Tryck ner gångjärnets gryt i det urfräst hålet i luckn. Skruv i de förmonterde träskruvrn och se till tt inte dr dem för hårt. Mät ut vr gångjärnets pltt skll monters på skåpet med utgångsläge från gångjärnets plcering på luckn. Klick fst gångjärnet på plttn i skåpet (). För tt monter v luckn dr gångjärnet utåt (). Justering Med skruven () reglers luckn i höjdled. Med skruven () reglers luckn i sidled. Med skruven (c) reglers luckns läge från skåpets front (räknt in-ut). c Höjdjustering Sidjustering Djupjustering Dämpning Inktivering Inktiver 7

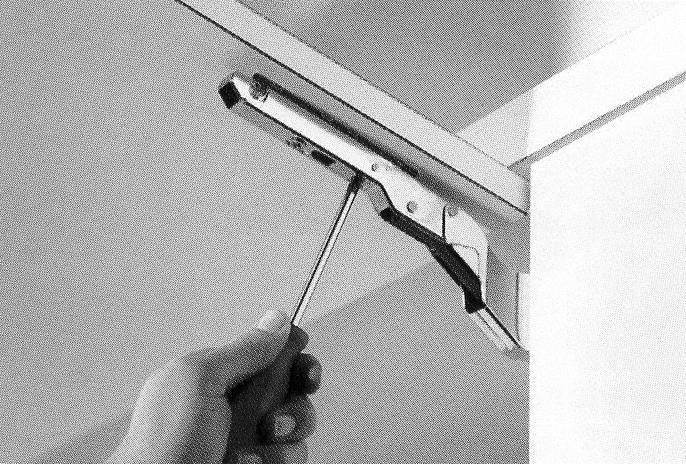

8 Klffsystem Aventos HK Med Aventos HK kn fronten justers i sid-, djup- och höjdled. Då kn du enkelt få en perfekt fogild. Finjustering v öppnings- och stängningskrften görs i lyftmeknismen. Krftinställningen kn npsss exkt efter frontens vikt. En skl underlättr korrekt inställning. Snjustering Aventos HK Finjustering med skruvdrgre Sjunker fronten? Vrid åt höger. Åkerfronten upp? Vrid åt vänster. c Juster fronten i sid-, djup- och högdled med skruvmejsel. d Med skruvdrgre (Pozi-it storlek 2, längd 39 mm) finjusterr du öppnings och stängningskrften i lyftmeknismen (). Sjunker fronten när du släpper måste du juster till höger (). Stiger fronten när du släpper måste du juster till vänster (c). Med en excenter kn fronten justers i sid-, djup- och höjdled (d). 8

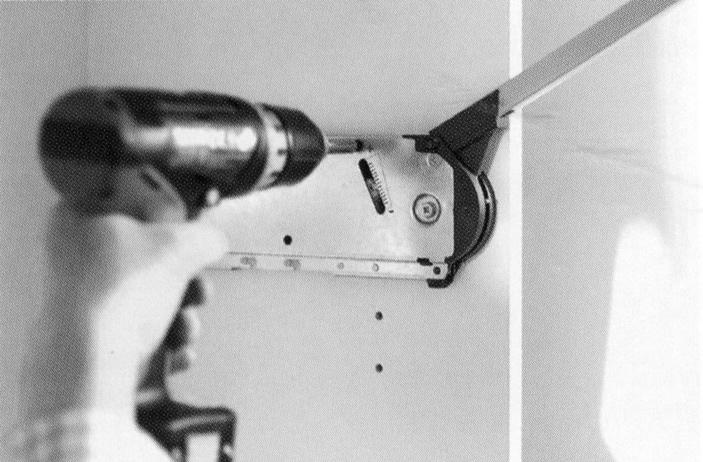

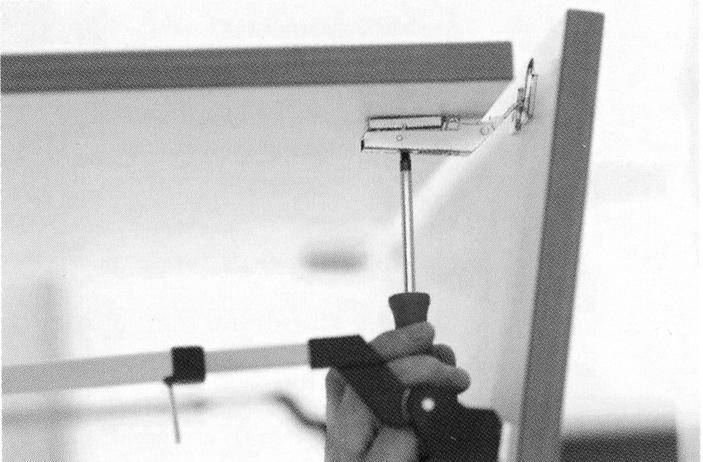

9 Aventos HF Båd frontern kn justers i sid-, djup- och höjdled för exkt fogild. Finjustering v öppnings- och stängningskrften görs i lyftmeknismen med en skruvdrgre. Krftinställningen kn npsss exkt efter frontvikten. En skl underlättr inställningen. Snjustering Med skruvdrgre (Pozi-it storlek 2, längd 39 mm) finjusterr du öppnings och stängningskrften i lyftmeknismen (). Sjunker fronten när du släpper måste du juster till höger (). Stiger fronten Aventos HF när du släpper måste du juster till vänster (c). Genom tt stäng fronten och ge den ett lätt tryck npssr sig teleskoprmen utomtiskt och eventuell spänningr i fronten utjämns. Lås där efter rmen.(d). Exkt fogjustering görs i clip topmellngångjärnet (e). Finjustering med skruvdrgre. Åkerfronten upp? Vrid åt vänster. c Sjunker fronten? Vrid åt höger. Anpss teleskoprmen. Exkt fogjustering i mellngångjärnet gör med skruvmejsel d e

10 Legrox Isättning och uttg v låd För in skenorn i skåpet () skjut sedn in lådn (). För tt lyft ut lådn lyft uppåt (c) c Montering och demontering v täckrick Innn justering kn görs skll täckrickn ts ort. Dett görs genom tt t tg i dess ytterknt och dr utåt. För tt sedn monter rickn igen efter justering trycks den rkt in. Justering Justering i höjdled ±2 mm (1). Sidjustering ±1,5 mm (2). Juster lutningen (3)

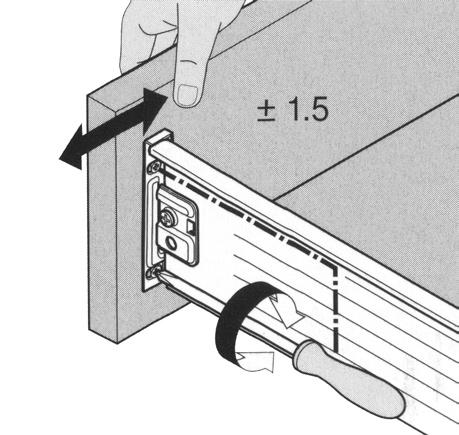

11 Metox Justering Sidjustering ±1,5 mm (). Justering v lutning () Höjdjustering, loss övre skruven. Juster höjden ±1,8 mm och dr sedn åtden övre skruven igen. c Knoppr hndtg Gör en mll v plywood eller liknnde för tt få skruvhålen på rätt plts. Borr hålen med luckn upphängd och kontroller tt rätt sid orrs. Mät ut och orr hålen i mllen,mät från mllens knt. Håll upp mllen mot luckns hörn och orr. Hllogen spotlights När en lmp i en hllogenspotlight ehöver yts måste först ringen med gls vlägsns. Dett görs med hjälp v tex en kniv som först in melln locket och den yttre ringen. Sedn petr mn med kniven motsols för tt loss glset och vrid ur ringen. Byt sedn lmpn och vrid tillk glset medsols. Grytnäs Avest Rev
