1 UTÅTGÅENDE VRIDFÖNSTER Anvisning för lgring, montering, skötsel och underhåll INNEHÅLL Levernsskedet Trnsport 2 Levernsmottgning 2 Lgring på byggpltsen 2 Byggskedet Montering 2 Fogning/Drevning 3 Justering 4 Bruksskedet Rengöring v gls 4 Brnsäkerhetsbeslg 4 Underhåll och skötsel 4 Kondens 5 Felnmäln 5 Grnti 5 Miljöskydd 5

2 L E V E R A N S S K E D E T Förutom nednstående nvisningr kn kompletternde informtion erhålls i HusAMA 98, kp NSC. TRANSPORT Under trnsport skll fönster skydds mot fukt och nederbörd smt nedsmutsning. De skll därför trnsporters med täckt fordon. Fönster skll trnsporters stående på knt och ej liggnde, se fig 1. LEVERANSMOTTAGNING Kontroll v fönster/fönsterdörrr skll utförs vid levernsmottgning. Eventuell trnsportskdor och brister i levernsomfttning skll v mottgren omgående nges på frktsedel smt meddels trnsportören och Wisy. Synlig fel skll påtls före monteringen, dock senst 5 dgr efter mottgen leverns. I övrigt gäller bestämmelser i ABM 92 punkt LAGRING PÅ BYGGPLATSEN Fig 1 Fönster skll under lgring, hntering smt under montering skydds mot nederbörd, mrkfukt eller nnn fukt och nedsmutsning. Hntering skll ske med sådn vrsmhet tt fönstren inte skds eller deformers. Lgring utomhus Om fönstren måste lgrs utomhus bör dett ske endst tillfälligt och under kortre tid. Härvid skll följnde observers: lgring bör ske under tk t ex i kllförråd, grge eller liknnde loklen skll vr väl ventilerd och god luftning nordns under och melln fönstren endst i undntgsfll kn lgring ske under presenning, som då skll täck fönsterprtiets översid och sidor väl och förnkrs så tt nederbörd ej kn träng in, se fig 3 fönstren plcers på högknt på ett plnt underlg med minst 20 cm fritt vstånd melln fönster och mrk Fig 3 utrymmet under presenningen skll vr väl ventilert beslg och dyl som leverers seprt skll förvrs inomhus 200 mm Lgring inomhus I först hnd bör fönster/fönsterpket lgrs inomhus skyddde mot nederbörd. Observer härvid tt: loklen skll vr väl ventilerd luftfuktigheten hålls konstnt låg fönstren plcers på högknt på ett plnt underlg minst 10 cm över golv och så tt beslgen inte skdr ndr fönster, se fig mm Fig 2 B Y G G S K E D E T Förutom nednstående nvisningr kn kompletternde informtion erhålls i HusAMA 98, kp NSC. MONTERING MONTERINGSANVISNING: FÖNSTER OCH FÖNSTERDÖRRAR Läs först informtionen under rubriken Montering -. Krmr till fönster/fönsterdörrr monters i vägghålet enligt följnde: Förutom de nvisningr för montering som vi lämnr i det här kpitlet hänvisr vi till följnde llmänn föreskrifter och svensk stndrder: HusAMA 98, kp NSC Svensk Stndrd SS Dörrr och fönster - Krminfästning Klssindelning och vl v don Fönster & Ytterdörrr projektering, montge, skötsel och underhåll, publiktion utgiven v TMF (Trä- och Möbelindustriförbundet) OBS! Obehndlde fönster skll lltid behndls ut- och insidn före montering. Fönster och fönsterdörrr skll monters så tt de vid behov kn demonters utn vsevärd ingrepp i fönster eller väggstomme, t ex vid åternvändning v fönster/fönsterdörr eller väggdelr. Smtidigt skll krmen monters i vägghålet så tt krfter från bågens eller dörrbldets egenvikt eller från vindbelstning kn överförs till väggstommen utn deformtioner. Vid montering v stor och tung fönster/fönsterdörrr kn väggr behöv förstyvs, t ex lättregelväggr, utnpåliggnde reglr på betongstomme smt vid infästning i lättbetong. Krmr till fönster och fönsterdörrr är förborrde för montering v s k justerbr krmskruv och uppfyller krven för Svensk Stndrd SS Fästhål för justerbr infästningsdon. All produkter hr håltyp nr 2 (14 mm hål). 1. Fönstrets mått = fönsterhålets mått minus c 20 mm på bredd och höjd. 2. Fäst två stödklotsr () i fönsterhålet som stöd, se fig 4:1. Plc två bärklotsr (b) under båd krmsidorn och ev post. Bärklotsrn skll h c 20 mm mindre djup än krmen för tt medge en obruten ångspärr melln krm och vägg. Klotsrn skll vr v hårt och formstbilt mteril med god långtidshållfsthet och ej fuktupptgnde, t ex ek, bok och nnt hårt träslg eller plst. Plcer en riktbräd på bärklotsrn och kontroller med vttenpss så tt fönstret kommer tt stå horisontellt, se fig 4:1. 3. Lyft in fönster- dörrkrmen i hålet och plcer dem på bärklotsrn, se fig 4:2. Fig 4:2 b Fig 4:1 Wisy rekommenderr nvändning v justerbr krmskruv+hyls som uppfyller krv enligt svensk stndrd SS , exempelvis Krtro Adjufix. Vid nvändning v dess behöver ej kilr nbrings invid fästställen. Vid nvändning v infästningsdon som ej uppfyller ovnstående stndrd, hänviss till de skrifter (bl HusAMA) som nämns i börjn v vsnittet. 4. Öppn vridfönstret tills spärren tr emot () och de förborrde hålen blir åtkomlig för montge, se fig 4:3. Infästning i vridfönstrets glidskenor får på ing villkor ske! b Kontroller med vttenpss (b) tt fönstret vrken lutr in- eller utåt, se fig 4:3 Fig 4:3 2

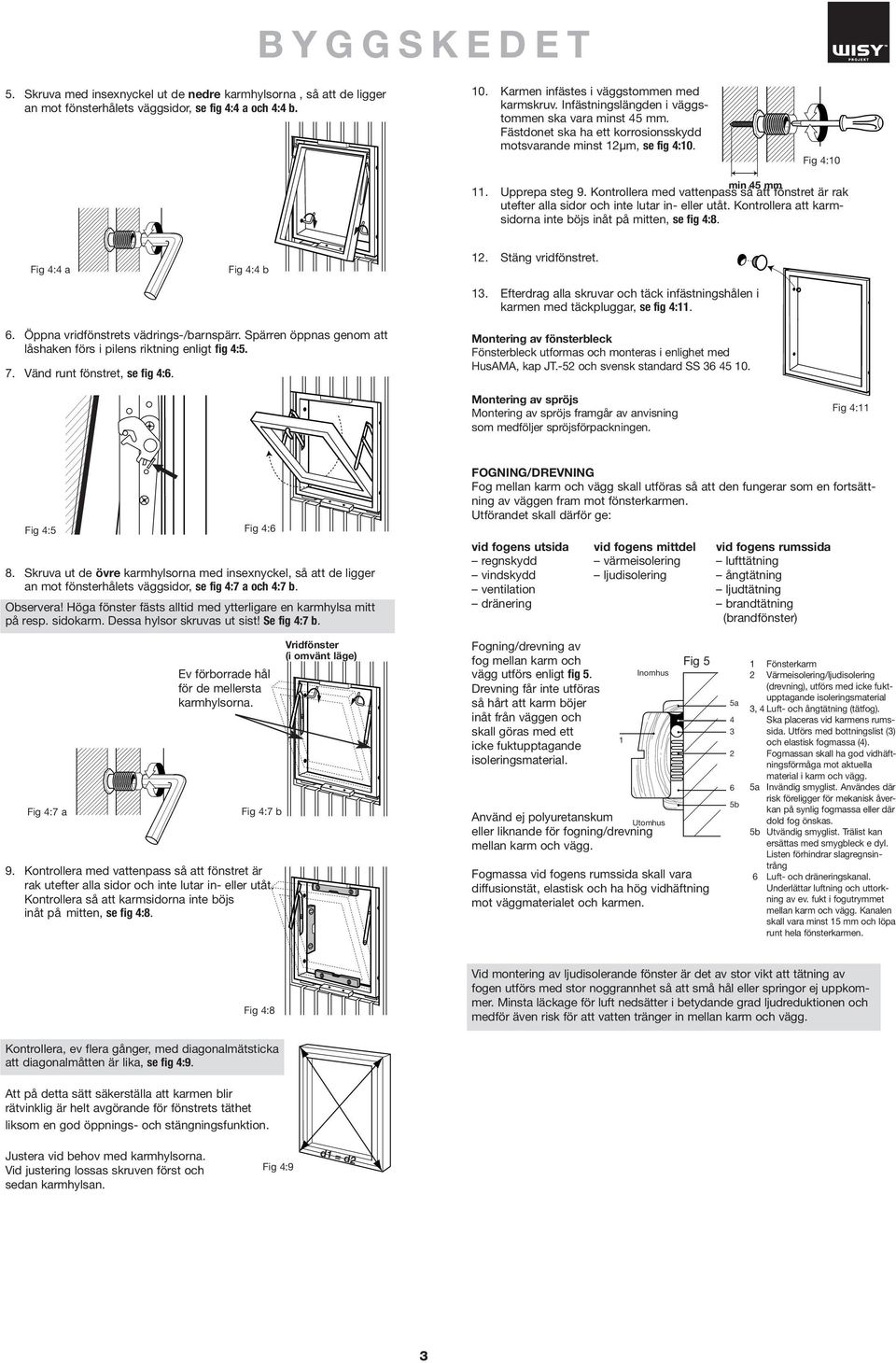

3 B Y G G S K E D E T 5. Skruv med insexnyckel ut de nedre krmhylsorn, så tt de ligger n mot fönsterhålets väggsidor, se fig 4:4 och 4:4 b. 10. Krmen infästes i väggstommen med krmskruv. Infästningslängden i väggstommen sk vr minst 45 mm. Fästdonet sk h ett korrosionsskydd motsvrnde minst 12µm, se fig 4:10. Fig 4:10 min 45 mm 11. Upprep steg 9. Kontroller med vttenpss så tt fönstret är rk utefter ll sidor och inte lutr in- eller utåt. Kontroller tt krmsidorn inte böjs inåt på mitten, se fig 4:8. Fig 4:4 Fig 4:4 b 12. Stäng vridfönstret. 13. Efterdrg ll skruvr och täck infästningshålen i krmen med täckpluggr, se fig 4: Öppn vridfönstrets vädrings-/brnspärr. Spärren öppns genom tt låshken förs i pilens riktning enligt fig 4:5. 7. Vänd runt fönstret, se fig 4:6. Montering v fönsterbleck Fönsterbleck utforms och monters i enlighet med HusAMA, kp JT.-52 och svensk stndrd SS Montering v spröjs Montering v spröjs frmgår v nvisning som medföljer spröjsförpckningen. Fig 4:11 Fig 4:5 Fig 4:6 8. Skruv ut de övre krmhylsorn med insexnyckel, så tt de ligger n mot fönsterhålets väggsidor, se fig 4:7 och 4:7 b. Observer! Hög fönster fästs lltid med ytterligre en krmhyls mitt på resp. sidokrm. Dess hylsor skruvs ut sist! Se fig 4:7 b. Fig 4:7 Ev förborrde hål för de mellerst krmhylsorn. Fig 4:7 b 9. Kontroller med vttenpss så tt fönstret är rk utefter ll sidor och inte lutr in- eller utåt. Kontroller så tt krmsidorn inte böjs inåt på mitten, se fig 4:8. Vridfönster (i omvänt läge) FOGNING/DREVNING Fog melln krm och vägg skll utförs så tt den fungerr som en fortsättning v väggen frm mot fönsterkrmen. Utförndet skll därför ge: vid fogens utsid vid fogens mittdel vid fogens rumssid regnskydd värmeisolering lufttätning vindskydd ljudisolering ångtätning ventiltion ljudtätning dränering brndtätning (brndfönster) Fogning/drevning v fog melln krm och vägg utförs enligt fig 5. Drevning får inte utförs så hårt tt krm böjer inåt från väggen och skll görs med ett icke fuktupptgnde isoleringsmteril. Använd ej polyuretnskum eller liknnde för fogning/drevning melln krm och vägg. Fogmss vid fogens rumssid skll vr diffusionstät, elstisk och h hög vidhäftning mot väggmterilet och krmen. 1 Inomhus Utomhus b Fig 5 1 Fönsterkrm 2 Värmeisolering/ljudisolering (drevning), utförs med icke fuktupptgnde isoleringsmteril 3, 4 Luft- och ångtätning (tätfog). Sk plcers vid krmens rumssid. Utförs med bottningslist (3) och elstisk fogmss (4). Fogmssn skll h god vidhäftningsförmåg mot ktuell mteril i krm och vägg. Invändig smyglist. Användes där risk föreligger för meknisk åverkn på synlig fogmss eller där dold fog önsks. 5b Utvändig smyglist. Trälist kn ersätts med smygbleck e dyl. Listen förhindrr slgregnsintrång 6 Luft- och dräneringsknl. Underlättr luftning och uttorkning v ev. fukt i fogutrymmet melln krm och vägg. Knlen skll vr minst 15 mm och löp runt hel fönsterkrmen. Fig 4:8 Vid montering v ljudisolernde fönster är det v stor vikt tt tätning v fogen utförs med stor noggrnnhet så tt små hål eller springor ej uppkommer. Minst läckge för luft nedsätter i betydnde grd ljudreduktionen och medför även risk för tt vtten tränger in melln krm och vägg. Kontroller, ev fler gånger, med digonlmätstick tt digonlmåtten är lik, se fig 4:9. Att på dett sätt säkerställ tt krmen blir rätvinklig är helt vgörnde för fönstrets täthet liksom en god öppnings- och stängningsfunktion. Juster vid behov med krmhylsorn. Vid justering losss skruven först och sedn krmhylsn. Fig 4:9 d1 = d2 3

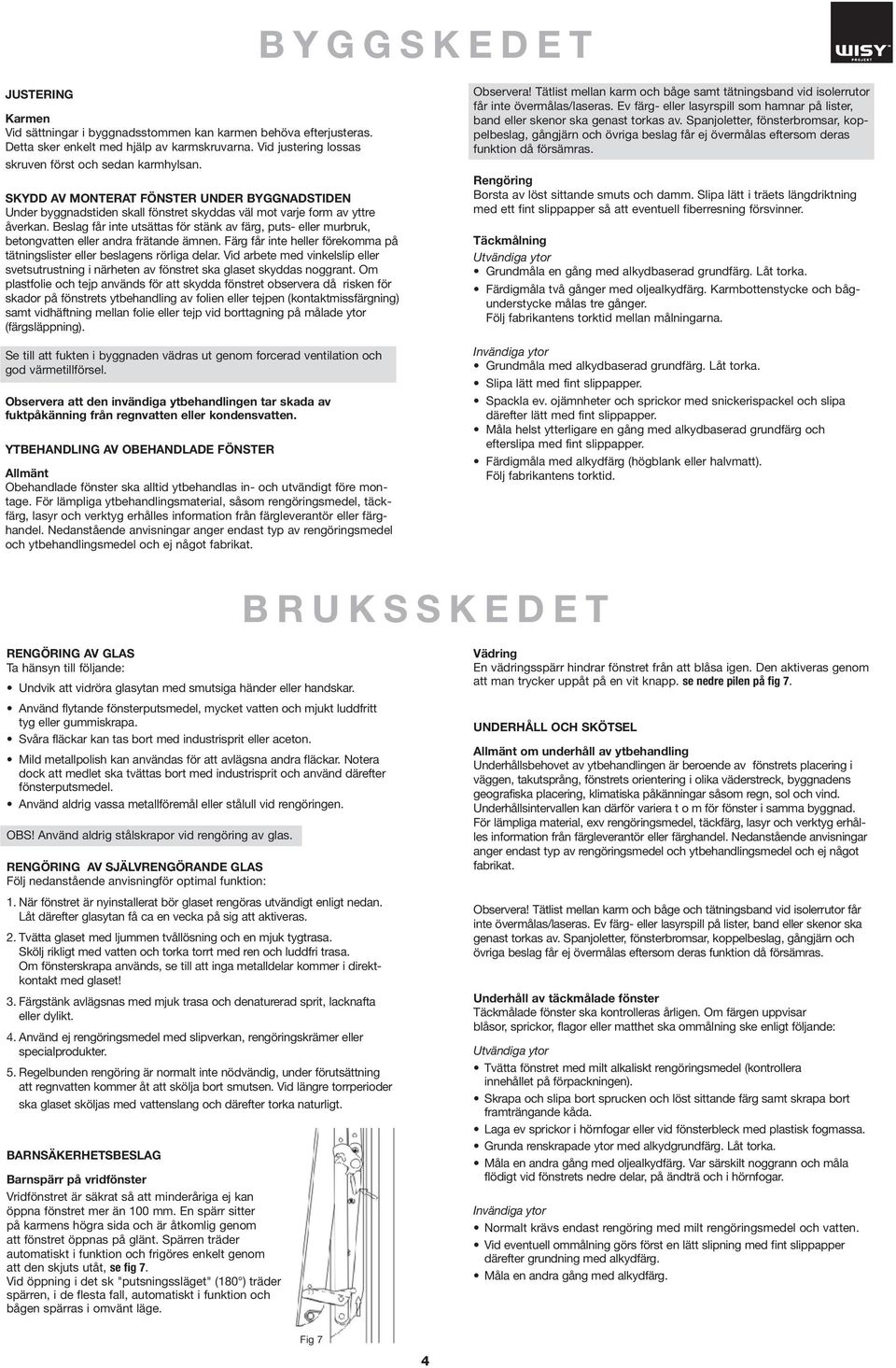

4 B Y G G S K E D E T JUSTERING Krmen Vid sättningr i byggndsstommen kn krmen behöv efterjusters. Dett sker enkelt med hjälp v krmskruvrn. Vid justering losss skruven först och sedn krmhylsn. SKYDD AV MONTERAT FÖNSTER UNDER BYGGNADSTIDEN Under byggndstiden skll fönstret skydds väl mot vrje form v yttre åverkn. Beslg får inte utsätts för stänk v färg, puts- eller murbruk, betongvtten eller ndr frätnde ämnen. Färg får inte heller förekomm på tätningslister eller beslgens rörlig delr. Vid rbete med vinkelslip eller svetsutrustning i närheten v fönstret sk glset skydds noggrnt. Om plstfolie och tejp nvänds för tt skydd fönstret observer då risken för skdor på fönstrets ytbehndling v folien eller tejpen (kontktmissfärgning) smt vidhäftning melln folie eller tejp vid borttgning på målde ytor (färgsläppning). Se till tt fukten i byggnden vädrs ut genom forcerd ventiltion och god värmetillförsel. Observer tt den invändig ytbehndlingen tr skd v fuktpåkänning från regnvtten eller kondensvtten. YTBEHANDLING AV OBEHANDLADE FÖNSTER Obehndlde fönster sk lltid ytbehndls in- och utvändigt före montge. För lämplig ytbehndlingsmteril, såsom rengöringsmedel, täckfärg, lsyr och verktyg erhålles informtion från färgleverntör eller färghndel. Nednstående nvisningr nger endst typ v rengöringsmedel och ytbehndlingsmedel och ej något fbrikt. Observer! Tätlist melln krm och båge smt tätningsbnd vid isolerrutor får inte övermåls/lsers. Ev färg- eller lsyrspill som hmnr på lister, bnd eller skenor sk genst torks v. Spnjoletter, fönsterbromsr, koppelbeslg, gångjärn och övrig beslg får ej övermåls eftersom ders funktion då försämrs. Rengöring Borst v löst sittnde smuts och dmm. Slip lätt i träets längdriktning med ett fint slipppper så tt eventuell fiberresning försvinner. Täckmålning Grundmål en gång med lkydbserd grundfärg. Låt tork. Färdigmål två gånger med oljelkydfärg. Krmbottenstycke och bågunderstycke måls tre gånger. Följ fbrikntens torktid melln målningrn. Grundmål med lkydbserd grundfärg. Låt tork. Slip lätt med fint slipppper. Spckl ev. ojämnheter och sprickor med snickerispckel och slip därefter lätt med fint slipppper. Mål helst ytterligre en gång med lkydbserd grundfärg och efterslip med fint slipppper. Färdigmål med lkydfärg (högblnk eller hlvmtt). Följ fbrikntens torktid. B R U K S S K E D E T RENGÖRING AV GLAS T hänsyn till följnde: Undvik tt vidrör glsytn med smutsig händer eller hndskr. Använd flytnde fönsterputsmedel, mycket vtten och mjukt luddfritt tyg eller gummiskrp. Svår fläckr kn ts bort med industrisprit eller ceton. Mild metllpolish kn nvänds för tt vlägsn ndr fläckr. Noter dock tt medlet sk tvätts bort med industrisprit och nvänd därefter fönsterputsmedel. Använd ldrig vss metllföremål eller stålull vid rengöringen. OBS! Använd ldrig stålskrpor vid rengöring v gls. RENGÖRING AV SJÄLVRENGÖRANDE GLAS Följ nednstående nvisningför optiml funktion: 1. När fönstret är nyinstllert bör glset rengörs utvändigt enligt nedn. Låt därefter glsytn få c en veck på sig tt ktivers. 2. Tvätt glset med ljummen tvållösning och en mjuk tygtrs. Skölj rikligt med vtten och tork torrt med ren och luddfri trs. Om fönsterskrp nvänds, se till tt ing metlldelr kommer i direktkontkt med glset! 3. Färgstänk vlägsns med mjuk trs och denturerd sprit, lcknft eller dylikt. 4. Använd ej rengöringsmedel med slipverkn, rengöringskrämer eller specilprodukter. 5. Regelbunden rengöring är normlt inte nödvändig, under förutsättning tt regnvtten kommer åt tt skölj bort smutsen. Vid längre torrperioder sk glset sköljs med vttenslng och därefter tork nturligt. BARNSÄKERHETSBESLAG Brnspärr på vridfönster Vridfönstret är säkrt så tt minderårig ej kn öppn fönstret mer än 100 mm. En spärr sitter på krmens högr sid och är åtkomlig genom tt fönstret öppns på glänt. Spärren träder utomtiskt i funktion och frigöres enkelt genom tt den skjuts utåt, se fig 7. Vid öppning i det sk "putsningssläget" (180 ) träder spärren, i de flest fll, utomtiskt i funktion och bågen spärrs i omvänt läge. Vädring En vädringsspärr hindrr fönstret från tt blås igen. Den ktivers genom tt mn trycker uppåt på en vit knpp. se nedre pilen på fig 7. UNDERHÅLL OCH SKÖTSEL om underhåll v ytbehndling Underhållsbehovet v ytbehndlingen är beroende v fönstrets plcering i väggen, tkutsprång, fönstrets orientering i olik väderstreck, byggndens geogrfisk plcering, klimtisk påkänningr såsom regn, sol och vind. Underhållsintervllen kn därför vrier t o m för fönster i smm byggnd. För lämplig mteril, exv rengöringsmedel, täckfärg, lsyr och verktyg erhålles informtion från färgleverntör eller färghndel. Nednstående nvisningr nger endst typ v rengöringsmedel och ytbehndlingsmedel och ej något fbrikt. Observer! Tätlist melln krm och båge och tätningsbnd vid isolerrutor får inte övermåls/lsers. Ev färg- eller lsyrspill på lister, bnd eller skenor sk genst torks v. Spnjoletter, fönsterbromsr, koppelbeslg, gångjärn och övrig beslg får ej övermåls eftersom ders funktion då försämrs. Underhåll v täckmålde fönster Täckmålde fönster sk kontrollers årligen. Om färgen uppvisr blåsor, sprickor, flgor eller mtthet sk ommålning ske enligt följnde: Tvätt fönstret med milt lkliskt rengöringsmedel (kontroller innehållet på förpckningen). Skrp och slip bort sprucken och löst sittnde färg smt skrp bort frmträngnde kåd. Lg ev sprickor i hörnfogr eller vid fönsterbleck med plstisk fogmss. Grund renskrpde ytor med lkydgrundfärg. Låt tork. Mål en ndr gång med oljelkydfärg. Vr särskilt noggrnn och mål flödigt vid fönstrets nedre delr, på ändträ och i hörnfogr. Normlt krävs endst rengöring med milt rengöringsmedel och vtten. Vid eventuell ommålning görs först en lätt slipning med fint slipppper därefter grundning med lkydfärg. Mål en ndr gång med lkydfärg. Fig 7 4

5 B R U K S S K E D E T Underhåll v lserde fönster Lserde fönster sk kontrollers och vid utstt lägen underhålls vrje år. Om utvändig ytor visr tecken på uttorkning (t ex ytsprickor), mtthet eller grånd sk ommålning ske enligt följnde: Slip ytn med fint slipppper och skrp bort eventuellt frmträngnde kåd. Tork v med en tygtrs indränkt i lcknft. Lg ev sprickor i hörnfogr eller vid fönsterbleck med plstisk fogmss. Mål träytorn med pigmenterd lkydlsyr. Använd pensel eller trs. Normlt krävs endst rengöring med milt rengöringsmedel och vtten. Vid eventuell ommålning görs först en lätt slipning med fint slipppper vrefter ytn måls med opigmenterd klrlck. Skötsel v beslg och tätlister För tt fönster sk funger tillfredsställnde fordrs normlt tt beslgen rengörs och smörjs minst en gång om året. Spnjolettens låskolvr och låshus smörjs med tunn siliconolj eller nnn vttenfri olj. Tätlister sk hålls ren och hel. Skdde lister ger luftläckge och sk byts. KONDENS Kondens på fönstrets insid Kondens på fönstrets insid uppkommer då vrm och fuktig rumsluft kyls ned mot en kll glsyt och vsätts i form v imm eller vttendroppr på glset. I ett nybyggt hus finns under lång tid kvrvrnde fukt från inbyggd byggmteril, s k byggfukt, som lätt ger upphov till kondens. Fukten försvinner med tiden men kn upphör snbbre genom vädring. Otillräcklig eller icke fungernde ventiltion ger även upphov till kondens på fönster. Djup fönsternischer och fönsterbänkr liksom tät grdinrrngemng kn hindr värmen från rditorer tt strömm upp utefter fönstret och värm glsytn. Fönsterbänkr bör därför monters med en spring melln fönstret och fönsterbänken, se fig 8. Fig 8 Risken för kondens minskr hos fönster, som monterts med glsets insid långt in mot rummet. Genom tt höj rumstemperturen minsks kondensrisken medn sänkt rumstempertur nttetid ökr risken. Kondens på fönstrets utsid På mycket välisolerde fönster kn i ett fåtl fll, och under speciell omständigheter, kondens uppstå på yttre glsets utsid. Det är inget fel på fönstret, utn ett bevis på tt det isolerr br. Utvändig kondensbildning är ett tecken på mycket litet värmeläckge genom fönstret och kn uppstå när det är plcert i ett oskyddt läge i byggnden, (t ex utn vskärmnde buskr eller träd frmför, kort tkutsprång, plcert långt ut i ytterväggen etc) eller i ett läge där luftfuktigheten är mycket hög. Kondensen uppstår som regel på ntten och försvinner under morgontimmrn. Orsken är tt rutn isolerr så effektivt tt nästn ingen värme tränger ut till det yttre glset. Det gör tt ytterrutn en klr ntt kn bli kllre än utomhusluften. Luftfuktigheten vsätts då som tillfällig kondens på fönstrets utsid. I förekommnde fll sker dett främst en kort period under höst och vår, när temperturskillndern melln ntt och dg är mycket stor. På morgonen värms utomhusluften och fönsterrutn upp utifrån och kondensen dunstr bort, se fig 9. Risken för denn typ v kondens kn minsks genom någon v följnde fktorer. Mrkiser som nttetid vskärmr ytterglset mot himlen. Träd eller buskr, som vskärmr ytterglset mot himlen. Något högre rumstempertur de nätter då risk för ytterglskondens finns. Väl rengjord glsytor minskr också risken för tt kondensen fstnr på glsytn. Wisy kn ge informtion om publiktioner som utförligt beskriver förutsättningr, orsker smt omfttningen v denn typ v kondens. FELANMÄLAN Mottgningskontroll Brister i fönstrets utförnde eller levernsens omfttning, som konstterts eller borde konstterts när fönstret mottogs v köpren skll nmäls till Wisy inom en veck efter mottgndet och innn fönstret monters i byggnden. Den som kvitterr frktsedeln hr också nsvr för tt noter på denn om något skns, om det finns synlig skdor eller embllgeskdor. T emot godset, kvitter dock ldrig frktsedeln utn tt först gör en nmärkning på kvittensdelen. Anmärkningen behöver inte vr detljerd, men är nödvändig för tt skdn sk kunn reglers. OBS! Mottgren skll lltid skriv nmärkningen på frktsedeln! Frktsedelskvittensen/kvittenslistn är tt betrkts som en juridisk hndling. Anmäl omgående ev skdor till nsvrig person på Wisy, då kn felet snbbt åtgärds. Om möjligt, bifog digitlfoton på skdorn för tt underlätt hndläggningen. Om mottgren, d v s den som kvitterr frktsedeln, inte gör en skriftlig nmärkning på frktsedeln står mottgren helt för risken. Eventuell skdor som upptäcks i efterhnd behndls inte som trnsportskd. Dold skdor som upptäcks inom sju dgr efter godsmottgning skll besiktigs v speditör eller försäkringsbolg för tt kunn hnters som en trnsportskd. Trnsportskdde produkter måste lgrs tills utredningen är klr. Mottgren får inte returner gods utn tt h erhållit returfrktsedel och dressetikett från Wisy. Wisy nsvr för fönster/dörrr är vd som frmgår v grntier och vd som följer v gällnde lg. Fel som upptäcks, eller som frmkommer vid t ex besiktning, skll nmäls inom 2 månder. Observer! Vid obefogd felnmäln ej förorskd v Wisy debiters en hnteringskostnd v lägst 1000 kr inkl moms. Mer informtion finns på GARANTI Under förutsättning tt nvisningr om lgring, montering, skötsel och underhåll följs lämnr Wisy grnti i enlighet med ABM 92, 17 enligt följnde: Om inte nnt föreskrivs i övrig vtlshndlingr nsvrr säljren för fel i vrn som frmträder inom två (2) år från vrns vlämnnde. Hr vrn levererts till ett projekt för vilket slutbesiktning sk ske, räkns ngiven tid från den dg projektet blivit godkänt. Säljren är inte nsvrig enligt först stycket om hn gör snnolikt tt felet beror på en olyckshändelse eller därmed jämförlig händelse eller bristfällig lgring, hntering eller montering v vrn eller på nnt förhållnde som kn hänförs till köpren. Under förutsättning tt Wisy grntiförutsättningr följs lämnr även Wisy fem (5) års grnti i Sverige, på i fbrik ytbehndlde och isolerglsde fönster och fönsterdörrr. Grntin hr följnde omfttning. Mot kondens melln glsen i isolerrutor. Mot rötskdor i fönstrets virkesdelr. På fönstrets inklusive beslgens funktion. För vror i icke slutbesiktigde byggndsobjekt räkns denn grntitid från fkturns dtum. För vror i slutbesiktigde byggndsobjekt räkns grntitid från dtum för slutbesiktning. Mer informtion finns på MILJÖSKYDD Vid destruktion v större mängder utrngert virke vr god kontkt kommunens miljökontor. Fig 9 5 Wisy Projekt AB Box 243, Vetlnd Tel Fx info@wisyprojekt.se ReklmBolget, Vetlnd 0903
