vacon 100 flow CONVERTIZORUL DE FRECVENTA MANUAL APLICAŢIE

Transkript

1 vacon 100 flow CONVERTIZORUL DE FRECVENTA MANUAL APLICAŢIE

2

3 vacon 0 CUPRINS Document: DPD01260C Data publicării versiunii: Corespunde pachetului software FW0159V008.vcx 1. Vacon 100 FLOW - Ghid de pornire rapidă Panoul de control al sistemului Vacon 100 FLOW Butoane panou de comandă Afişajul Prima pornire Asistentul pentru mod incendiu Asistenţi aplicaţie Asistenţii de aplicaţie Standard şi HVAC Asistentul de aplicaţie pentru comandă PID Asistent de aplicaţie pompe multiple (o singură unitate de acţionare) Asistent de aplicaţie pompe multiple (unităţi de acţionare multiple) Descrierea aplicaţiilor Aplicaţii standard şi HVAC Aplicaţie comandă PID Aplicaţie pompe multiple (o singură unitate de acţionare) Aplicaţie pompe multiple (unităţi de acţionare multiple) Interfeţe cu utilizatorul din Vacon 100 FLOW Navigarea pe panoul de comandă Panoul de comandă grafic Vacon Utilizarea panoului de comandă grafic Panoul de comandă text Vacon Ecranul panoului de comandă Utilizarea panoului de comandă text Structura meniului Configurarea rapidă Supraveghere Vacon Live Meniu de supraveghere Grupul de supraveghere Supravegherea multiplă Curba de tendinţă Bază I/O Intrări temperatură Valori suplimentare şi avansate Supravegherea funcţiilor de cronometru Supraveghere regulator PID Supraveghere controler PID extern Supraveghere pompe multiple Contoare întreţinere Supravegherea datelor busului de câmp Meniu Parametri Grupul 3.1: setări motor Parametri de pe eticheta motorului Setări comandă motor Setări limite motor Setări buclă deschisă Grupul 3.2: Configurare Pornire/Oprire Grupul 3.3: referinţe Parametrii pentru referinţa de frecvenţă hour support +358 (0) vacon@vacon.com

4 vacon Frecvenţe presetate Parametri potenţiometru motor Golirea parametrilor Grupul 3.4: setare rampe şi frâne Configurare rampă Configurare rampă Magnetizare la pornire parametri Parametri frână c.c Parametri de frânare prin flux Grupul 3.5: Configurare I/O Setări intrare digitală Intrări analogice Ieşiri digitale, slot B (Standard) Sloturi de extensie C, D şi E pentru ieşiri digitale Ieşiri analogice, slot A (standard) Sloturi de extensie C, D şi E pentru ieşiri analogice Grupul 3.6: maparea datelor de pe busul de câmp Grupul 3.7: frecvenţe interzise Grupul 3.8: supravegheri Grupul 3.9: protecţii Setări protecţii generale Setări pentru protecţiile termice motor Setări pentru protecţie la blocare arbore motor Setări protecţie la subîncărcare (pompă fără fluid) Setări pentru oprire rapidă Setări eroare 1 intrare temperatură Setări eroare 2 intrare temperatură Protecţia la nivel redus intrare analogică Grupul 3.10: resetare automată Grupul 3.11: setări pentru aplicaţie Grupul 3.12: funcţii cronometru Grupul 3.13: Regulator PID Setări de bază Puncte de referinţă Setări semnale de răspuns Setări pentru reglaj anticipativ Funcţia de aşteptare Setări Parametri de supraveghere semnal de răspuns Parametri de compensare pierdere de presiune Setări pentru umplere lină Supraveghere presiune intrare Aşteptare - nicio funcţie de detectare a cererii Grupul 3.14: controler PID extern Setări de bază pentru controlerul PID extern Puncte de referinţă controler PID extern Semnale de răspuns Supravegherea semnalului de răspuns Grupul 3.15: pompe multiple Parametri pompe multiple Semnale interblocare Parametri de supraveghere suprapresiune Contoare durată funcţionare pompe Setări avansate Grupul 3.16: contoare de întreţinere Grupul 3.17: modul incendiu Tel (0) Fax +358 (0)

5 vacon Grupul 3.18: parametri preîncălzire motor Grupul 3.19: Personaliz. acţionare Grupul 3.21: comanda pompei Parametri de curăţare automată Parametri pentru pompa Jockey Parametri pompă de amorsare Parametri antiblocare Parametri de protecţie contra îngheţului Meniu Diagnostic Erori active Resetare erori Istoric erori Contoare totalizatoare Contoare parţiale Informaţii software Meniu I/O şi hardware I/O de bază Sloturi placă opţională Ceas în timp real Setări bloc de alimentare Panou de comandă Bus de câmp Setările utilizatorului, meniul de favorite şi meniurile de la nivelul utilizatorilor Setări utilizator Copie de siguranţă parametri Favorite Niveluri utilizator Valoarea de supraveghere şi descrierile parametrilor Descrieri valoare de supraveghere Descrieri parametri Setări motor Funcţie pornire I/F Configurare Pornire/Oprire Referinţe Referinţă frecvenţă Frecvenţe presetate Parametri potenţiometru motor Golirea parametrilor Setare rampe şi frâne Configurare I/O Programarea intrărilor digitale şi analogice Alocări predefinite ale intrărilor programabile Intrări digitale Intrări analogice Ieşiri digitale Ieşiri analogice Frecvenţe interzise Supravegheri Protecţii termice motor Protecţie blocare motor Protecţia la subîncărcare (pompă fără fluid) Resetare automată hour support +358 (0) vacon@vacon.com

6 vacon Funcţii cronometru Regulator PID Reglajul anticipativ Funcţia de aşteptare Supravegherea semnalului de răspuns Compensarea pierderii de presiune Umplere lină Supraveghere presiune intrare Aşteptare - nicio funcţie de detectare a cererii Funcţie pompe multiple Lista de verificări pentru punerea în funcţiune a pompelor multiple (unităţi deacţionare multiple) Configurare sistem Interblocări Conexiune senzor de răspuns într-un sistem cu pompe multiple Supraveghere suprapresiune Contoare durată funcţionare pompe Contoare de întreţinere Modul incendiu Funcţie preîncălzire motor Comanda pompei Curăţare automată Pompa Jockey Pompa de amorsare Funcţie antiblocare Protecţie contra îngheţului Contoare Urmărirea erorilor Apariţia unei erori Istoric erori Coduri eroare Anexa Valorile presetate ale parametrilor conform aplicaţiei selectate Tel (0) Fax +358 (0)

7 vacon 4 Despre acest manual Drepturile de autor asupra acestui manual sunt deţinute de Vacon Plc. Toate drepturile rezervate. Acest manual descrie caracteristicile şi utilizările Vacon 100 FLOW. Manualul a fost compilat în conformitate cu structura meniurilor unităţii de acţionare (capitolele 1 şi 3-7): Capitolul 1 Ghid de pornire rapidă vă oferă informaţii despre - Cum să utilizaţi panoul de comandă - Cum să selectaţi configuraţia pentru aplicaţie - Cum să configuraţi rapid aplicaţia selectată - Aplicaţie, cu exemple Capitolul 2 Interfeţe utilizator vă oferă informaţii despre - Panoul de comandă, modurile de vizualizare, tipurile de panouri de comandă etc. - Vacon Live - Funcţionalitate bus de câmp integrat Capitolul 3 Meniu monitorizare vă oferă informaţii detaliate despre valorile de monitorizare. Capitolul 4 Meniu parametri enumeră toţi parametrii unităţii de acţionare Capitolul 5 prezintă meniul Diagnoză Capitolul 6 prezintă meniul I/O şi hardware Capitolul 7 prezintă Setările utilizatorului, meniul de favorite şi meniurile de la nivelul utilizatorilor Capitolul 8 Descriere parametri oferă informaţii suplimentare despre - Parametri şi utilizarea acestora - Programarea intrărilor digitale şi analogice - Funcţii specifice aplicaţiei Capitolul 9 Urmărirea erorilor vă oferă informaţii despre - Erori şi cauzele acestora - Resetarea erorilor Capitolul 10, Anexa oferă informaţii despre diferitele valori implicite ale aplicaţiilor OBSERVAŢIE! Acest manual cuprinde un mare număr de tabele cu parametri. În cele ce urmează veţi găsi denumirile coloanelor şi explicaţiile acestor denumiri: Placeringen på manöverpanelen. Här visas parameternumret Parameterns namn Parameterns minimivärde Parameterns maxvärde Parameterns ID-nummer Index Parameter Min Max Enhet Standardvärde (förvalt) ID Beskrivning Det finns mer information om den här parametern i handboken. Enhet för parameterns värde. Anges om den finns tillgänglig. Det fabriksinställda värdet Kort beskrivning av parameterns värden och/eller funktion 9434_se Figura hour support +358 (0) vacon@vacon.com

8 vacon 5 Funcţiile specifice ale unităţii de acţionare c.a. Vacon 100 FLOW Caracteristici Asistenţi cu performanţe extinse pentru pornire, standard, HVAC, comandă PID, pompe multiple (o singură unitate de acţionare şi unităţi de acţionare multiple) şi mod incendiu, utilizaţi pentru a facilita punerea în funcţiune Butonul FUNCŢII pentru comutarea uşoară între punctele de comandă Local (panou de comandă) şi La distanţă. Punctul de comandă la distanţă poate fi selectat în funcţie de parametru (I/O sau bus de câmp) 8 frecvenţe presetate Funcţii Potenţiometru motor Funcţie golire 2 timpi de rampă programabili, 2 supravegheri şi 3 domenii de frecvenţe interzise Oprirea rapidă Pagină comandă pentru utilizarea şi supravegherea uşoară a celor mai importante valori. Mapare date bus de câmp Resetare automată Diverse moduri de preîncălzire folosite pentru a evita problemele cu condensul Frecvenţa maximă de ieşire 320 Hz Ceas în timp real şi funcţii cronometru disponibile (este necesară o baterie opţională). Posibilitatea de a programa 3 canale de timp pentru a obţine diverse funcţii ale unităţii de acţionare (de exemplu, Pornire/Oprire şi Frecvenţe presetate) Controler PID extern disponibil. Poate fi utilizat pentru a comanda, de exemplu, o valvă utilizând I/O de la unitatea de acţionare c.a. Funcţia mod de aşteptare care activează şi dezactivează în mod automat unitatea de acţionare folosind niveluri definite de utilizator pentru a economisi energie. Controler PID pentru 2 zone (2 semnale de răspuns diferite; comandă minimă şi maximă) Două surse de valori de referinţă pentru comanda PID. Selectabil cu intrare digitală Funcţia creştere punct referinţă PID Funcţia de reglaj anticipativ pentru a îmbunătăţi răspunsul la schimbările procesului Supraveghere valoare proces Control pompe multiple pentru sistemele cu o singură unitate de acţionare şi cele cu unităţi de acţionare multiple Moduri cu unităţi secundare multiple şi unităţi master multiple în sistemul cu pompe multiple Ceas în timp real bazat pe alternarea pompelor multiple Contor întreţinere Funcţii comandă pompă: Schimbare automată, comandă pompă amorsare, comandă pompă Jockey, curăţare automată rotor pompă, autoblocare, supraveghere presiune intrare pompă şi funcţia de protecţie la îngheţ Tel (0) Fax +358 (0)

9 Vacon 100 FLOW - Ghid de pornire rapidă vacon 6 1. VACON 100 FLOW - GHID DE PORNIRE RAPIDĂ 1.1 Panoul de control al sistemului Vacon 100 FLOW Panoul de comandă este interfaţa dintre unitatea de acţionare c.a. Vacon 100 şi utilizator. Cu panoul de comandă se poate comanda turaţia unui motor, se poate supraveghea starea echipamentului şi se pot seta parametrii unităţii de acţionare c.a. Există două tipuri de panouri de comandă pe care le puteţi alege pentru interfaţa utilizator: Panou de comandă cu afişaj grafic şi Panou de comandă cu text. Consultaţi o descriere detaliată a panoului de comandă în capitolul Butoane panou de comandă Secţiunea cu butoane a panoului de comandă este identică pentru ambele tipuri de panouri de comandă: Flytta bakåt på menyn Avsluta redigeringsläge Du återställer fel genom att hålla den här knappen intryckt Bläddra uppåt på menyn Öka värdet FUNKT Ändra styrplats Gå till styrsidan Ändra riktning Se avsnitt för mer information Flytta markören åt vänster Flytta markören åt höger Gå till redigeringsläget Åsidosätt egenskapssida Stoppknapp Bläddra nedåt på menyn Minska värdet Startknapp Gå till aktiv nivå/aktivt objekt Bekräfta valet 9086.emf Figura hour support +358 (0) vacon@vacon.com 1

10 vacon 7 Vacon 100 FLOW - Ghid de pornire rapidă Afişajul Afişajul panoului de comandă indică starea motorului şi a unităţii de acţionare, dar şi orice nereguli în funcţionarea motorului sau a unităţii de acţionare. Pe afişaj, utilizatorul vede informaţii despre unitatea de acţionare şi locaţia sa actuală în structura meniului şi despre articolul afişat. Panou cu afişare grafică: Statusfält Statusfält STOPP/KÖR KLAR/EJ KLAR/FEL Riktning LARM Styrplats: PC/IO/MANÖVERPANEL/FÄLTBUSS Platsfält (Parameterns id-nummer och var du är i menysystemet) Aktiverad grupp/objekt: Tryck på OK om du vill öppna menyn Antalet objekt i gruppen Figura 3. Dacă textul de pe linia de text este prea mare pentru a încăpea pe ecran, textul se va derula de la stânga la dreapta pentru a afişa întregul şir text: Afişaj text: Indicatoare: Stare Indicatoare: Alarmă, eroare Nume grup sau parametru Locaţie meniu 9167.emf Indicatoare: Sens rotaţie Indicatoare: Locaţie comandă Figura 4. 1 Tel (0) Fax +358 (0)

11 Vacon 100 FLOW - Ghid de pornire rapidă vacon Prima pornire După pornirea unităţii de acţionare, va fi iniţializat Asistentul de pornire. În meniul Asistent de pornire vi se vor solicita informaţiile esenţiale necesare unităţii de acţionare pentru a porni controlul procesului dvs. 1 Selectare limbă (P6.1) Depinde de pachetul de limbi 2 Oră de vară * (P5.5.5) Rusia S.U.A. UE Oprit 3 Oră* (P5.5.2) oo:mm:ss 4 An* (P5.5.4) aaaa 5 Dată* (P5.5.3) zz.ll. * Aceste întrebări apar dacă este instalată o baterie 6 Doriţi să rulaţi asistentul de pornire? Selectaţi Da şi apăsaţi OK. Dacă selectaţi Nu, unitatea de acţionare va părăsi asistentul. OBSERVAŢIE! Dacă selectaţi Nu şi apăsaţi OK, va trebui să setaţi manual toate valorile parametrilor. 7 Selectaţi configuraţia presetată pentru aplicaţie (P1.2 Aplicaţie (ID 212)) Da Nu Standard HVAC Comandă PID Pompe multiple (o singură unitate de acţionare) Pompe multiple (unităţi de acţionare multiple) OBSERVAŢIE! Dacă schimbaţi mai târziu valoarea P1.2 Aplicaţie (ID 212) din panoul de comandă grafic, asistentul vă va ghida de la pasul 8 până la pasul 17 şi va trece apoi la asistentul de aplicaţie selectat Selectaţi P Tip motor (în conformitate cu eticheta) Setaţi valoarea pentru P Tensiune nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Frecvenţă nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Turaţie nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Curent nominal motor Setaţi valoarea pentru P Cos fi motor Motor PM Motor cu inducţie Domeniu: Variabil Domeniu: 8, ,00 Hz Domeniu: Domeniu: Variabil Domeniu: 0,30-1,00 24-hour support +358 (0) vacon@vacon.com 1

12 vacon 9 Vacon 100 FLOW - Ghid de pornire rapidă Dacă a fost selectat Motor cu inducţie la pasul 8, apar paşii Dacă a fost selectată opţiunea Motor PM, apar paşii 9-12 şi, după aceea, asistentul va trece la pasul Setaţi valoarea pentru P Referinţă frecvenţă minimă Setaţi valoarea pentru P Referinţă frecvenţă maximă Setaţi valoarea pentru P Timp accelerare 1 Domeniu: 0,00...P Hz Domeniu: P ,00 Hz Domeniu: 0, ,0 s Setaţi valoarea pentru P Domeniu: 0, ,0 s Timp decelerare 1 18 Rulaţi asistentul pentru aplicaţie? Da Nu Dacă selectaţi Da şi apăsaţi butonul OK, veţi ajunge la asistentul de aplicaţie conform cu selecţia efectuată la pasul 7. Dacă selectaţi Nu şi apăsaţi OK, asistentul se va opri şi va trebui să setaţi manual toate valorile parametrilor. În acest moment asistentul de pornire şi-a finalizat acţiunea. Asistentul de pornire poate fi reiniţializat prin activarea parametrului P6.5.1 Revenire la setările din fabrică SAU prin selectarea opţiunii Activare pentru parametrul B1.1.2 Asistent pornire. 1 Tel (0) Fax +358 (0)

13 Vacon 100 FLOW - Ghid de pornire rapidă vacon Asistentul pentru mod incendiu OBSERVAŢIE! GARANŢIA ESTE ANULATĂ DACĂ FUNCŢIA MODULUI INCENDIU ESTE ACTIVATĂ. Pentru testarea funcţiei mod incendiu poate fi utilizat modul de test, fără anularea garanţiei. Înainte de a începe lucrul, citiţi câteva informaţii importante cu privire la parolă şi probleme de garanţie în capitolul Asistentul pentru mod incendiu este destinat activării cu uşurinţă afuncţiei mod incendiu. Asistentul pentru mod incendiu poate fi reiniţializat prin selectarea opţiunii Activare pentru parametrul în meniul Configurare rapidă. 1 Selectaţi sursa pentru Frecvenţă mod incendiu (P3.17.2). Frecvenţă mod incendiu Frecvenţe presetate Ref. panou c-dă Bus de câmp Intrare analogică 1 Intrare analogică 2 Intrare analogică 1 + Intrare analogică 2 Referinţă PID 1 Referinţă potenţiometru motor Ieşire bloc 1-10 Dacă nu este selectat Frecvenţă mod incendiu pentru sursă frecvenţă mod incendiu, mergeţi la pasul 3. 2 Setaţi valoarea pentru (P3.17.3) Frecvenţă mod incendiu. 3 Selectaţi semnalul de activare. Dacă este selectat Deschidere contact, mergeţi la pasul 5. Dacă este selectat Închidere contact, mergeţi la pasul 4 şi săriţi pasul Asist. mod incendiu este pregătit. Domeniu: Variabil Închidere contact Deschidere contact Selectaţi sursa pentru Activare mod incendiu Închis (P3.17.5). Domeniu: Variabil Selectaţi sursa pentru Activare mod incendiu Deschis (P3.17.4). Domeniu: Variabil Selectaţi sursa pentru Inversare la mod incendiu (P3.17.6). Domeniu: Variabil Setaţi parola pentru Mod incendiu (P3.17.1). Domeniu: hour support +358 (0) vacon@vacon.com 1

14 vacon 11 Vacon 100 FLOW - Ghid de pornire rapidă 1.4 Asistenţi aplicaţie Asistenţii aplicaţiei au fost concepuţi pentru a uşura punerea în funcţiune şi parametrizarea unităţii de acţionare c.a. Aceştia vor personaliza setările pentru a satisface cerinţele utilizatorului final în ceea ce priveşte funcţionalitatea şi conexiunile I/O. Asistenţii sunt foarte potriviţi aplicaţiilor tipice de teren şi puteţi selecta configuraţia de aplicaţie care se apropie cel mai mult de domeniul de utilizare al convertorului de frecvenţe. Configuraţia aplicaţiei poate fi selectată în Asistent de pornire în timpul punerii în funcţiune (a se vedea capitolul 1.2, pasul 7) sau în orice moment prin intermediul parametrului P1.2 Aplicaţie (ID 212). (A se vedea capitolul 8). Atunci când selecţia este efectuată prin intermediul parametrului P1.2, valorile predefinite ale parametrului sunt setate pentru a se conforma cu aplicaţia. Meniul de configurare rapidă afişează cei mai importanţi parametri specifici aplicaţiei. Aceşti parametri şi toţi ceilalţi parametri pot fi, de asemenea, editaţi şi modificaţi în meniul Parametri (M3) în orice moment, oferind utilizatorilor mână liberă să efectueze modificări, indiferent de configuraţia selectată a aplicaţiei. Consultaţi descrieri detaliate ale aplicaţiilor în capitolul 1.5. Atunci când una dintre aplicaţii este selectată prin intermediul parametrului P1.2 Aplicaţie (ID 212), asistentul afişează întotdeauna paşii ce trebuie urmaţi: Selectaţi P Tip motor (în conformitate cu eticheta) Setaţi valoarea pentru P Tensiune nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Frecvenţă nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Turaţie nominală motor (în conformitate cu eticheta) Setaţi valoarea pentru P Curent nominal motor Setaţi valoarea pentru P Cos fi motor Motor PM Motor cu inducţie Domeniu: Variabil Domeniu: 8, ,00 Hz Domeniu: Domeniu: Variabil Domeniu: 0,30-1,00 Pasul 6 apare doar dacă a fost selectată opţiunea Motor cu inducţie la pasul Setaţi valoarea pentru P Referinţă frecvenţă minimă Setaţi valoarea pentru P Referinţă frecvenţă maximă Setaţi valoarea pentru P Timp accelerare 1 Setaţi valoarea pentru P Timp decelerare 1 Domeniu: 0,00...P Hz Domeniu: P ,00 Hz Domeniu: 0, ,0 s Domeniu: 0, ,0 s După aceasta, asistentul trece la paşii specifici aplicaţiei, care sunt prezentaţi în capitolele următoare: 1 Tel (0) Fax +358 (0)

15 Vacon 100 FLOW - Ghid de pornire rapidă vacon Asistenţii de aplicaţie Standard şi HVAC Dacă selectaţi aplicaţia Standard sau HVAC prin intermediul parametrului P1.2 Aplicaţie (ID 212), apar paşii 1-10 menţionaţi mai sus (capitolul 1.4). Totuşi, dacă aţi selectat Aplicaţie standard sau Aplicaţie HVAC în Asistentul de pornire pasul 7 (a se vedea capitolul 1.2), va apărea doar pasul următor: 1 Selectaţi punctul de comandă (locul de unde sunt date comenzile de pornire/oprire aunităţii de acţionare şi referinţa de frecvenţă) Terminal I/O Bus de câmp Panou de comandă În acest moment asistentul de aplicaţie standard sau HVAC şi-a finalizat acţiunea Asistentul de aplicaţie pentru comandă PID Dacă selectaţi Aplicaţie comandă PID prin intermediul parametrului P1.2 Aplicaţie (ID 212), apar paşii 1-10 menţionaţi mai sus (capitolul 1.4). Totuşi, dacă aţi selectat Aplicaţie comandă PID la pasul 7 al Asistentului de pornire, vor apărea paşii următori, după pasul 18 al Asistentului de pornire (a se vedea capitolul 1.2): Selectaţi punctul de comandă (locul de unde sunt date 1 comenzile de pornire/oprire aunităţii de acţionare şi referinţa de frecvenţă) Selectare unitate proces 2 (P ) Terminal I/O Bus de câmp Panou de comandă Mai multe selecţii Dacă % este selectat ca unitate de procesare, asistentul va trece direct la pasul 6. Dacă este selectată orice altă unitate în afară de %, apar paşii următori: Minim unitate proces (P ) Setaţi valoarea conform domeniului semnalului de 3 răspuns PID. De ex ma corespunde cu bari. Maxim unitate proces (P ) La fel ca mai sus Zecimale unitate proces (P ) Selectare sursă răspuns 1 (P ) Domeniu: 0 4 A se vedea Tabelul 61 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 6, apare pasul 7. În caz contrar, asistentul va trece direct la pasul hour support +358 (0) vacon@vacon.com 1

16 vacon 13 Vacon 100 FLOW - Ghid de pornire rapidă Domeniu semnal analogic de intrare Eroare inversiune (P ) Selectare sursă punct de referinţă (P ) 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma 0 = Normal 1 = Inversat A se vedea Tabelul 60 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 9, apare pasul 10 şi pasul 12. Dacă se realizează oaltă selecţie în afară de AI1 - AI6, asistentul va trece la pasul 11. Dacă se selectează oricare dintre opţiunile Punct de referinţă 1 panou de comandă sau Punct de referinţă 2 panou de comandă la pasul 9, asistentul va trece direct la pasul Domeniu semnal analogic de intrare Punct de referinţă panou de comandă (P sau P ) Funcţia aşteptare? 0 = Nu 1 = Da 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma Depinde de selectarea de la secvenţa 9. Dacă se selectează opţiunea Da, apar paşii următori. În caz contrar, asistentul va trece direct la final Limită frecvenţă aşteptare (P ) Domeniu: 0,00 320,00 Hz Temporizare aşteptare SP1 Domeniu: s (P ) Nivel reactivare (P ) Domeniul depinde de unitatea de proces selectată. În acest moment asistentul de aplicaţie comandă PID şi-a finalizat acţiunea. 1 Tel (0) Fax +358 (0)

17 Vacon 100 FLOW - Ghid de pornire rapidă vacon Asistent de aplicaţie pompe multiple (o singură unitate de acţionare) Dacă selectaţi Aplicaţia pompe multiple (o singură unitate de acţionare) prin intermediul parametrului P1.2 Aplicaţie (ID 212), apar paşii 1-10 menţionaţi mai sus (capitolul 1.4). Totuşi, dacă aţi selectat Aplicaţia pompe multiple (cu o singură unitate de acţionare) la pasul 7 al Asistentului de pornire, vor apărea paşii următori, după pasul 18 al Asistentului de pornire (a se vedea capitolul 1.2): Selectaţi punctul de comandă (locul de unde sunt date 1 comenzile de pornire/oprire aunităţii de acţionare şi referinţa de frecvenţă) Selectare unitate proces 2 (P ) Terminal I/O Bus de câmp Panou de comandă Mai multe selecţii Dacă % este selectat ca unitate de procesare, asistentul va trece direct la pasul 6. Dacă este selectată orice altă unitate în afară de %, apar paşii următori: Minim unitate proces (P ) Setaţi valoarea conform 3 domeniului semnalului de răspuns PID. De ex ma corespunde cu bari. 4 Maxim unitate proces (P ) La fel ca mai sus. Zecimale unitate proces Domeniu: (P ) 6 Selectare sursă răspuns 1 (P ) A se vedea Tabelul 61 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 6, apare pasul 7. În caz contrar, asistentul va trece direct la pasul 8. 7 Domeniu semnal analogic de intrare 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma 8 Eroare inversiune (P ) 0 = Normal 1 = Inversat 9 Selectare sursă punct de referinţă (P ) A se vedea Tabelul 60 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 9, apare pasul 10 şi pasul 12. Dacă se realizează oaltă selecţie în afară de AI1 - AI6, asistentul va trece la pasul 11. Dacă se selectează oricare dintre opţiunile Punct de referinţă 1 panou de comandă sau Punct de referinţă 2 panou de comandă la pasul 9, asistentul va trece direct la pasul Domeniu semnal analogic de intrare Punct de referinţă panou de comandă (P ) 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma Depinde de selectarea de la secvenţa hour support +358 (0) vacon@vacon.com 1

18 vacon 15 Vacon 100 FLOW - Ghid de pornire rapidă 12 Funcţia aşteptare? 0 = Nu 1 = Da Dacă se selectează opţiunea Da, apar paşii În caz contrar, asistentul va trece direct la pasul Limită frecvenţă aşteptare (P ) Temporizare aşteptare SP1 (P ) Domeniu: 0,00 320,00 Hz Domeniu: s Nivel reactivare (P ) Domeniul depinde de unitatea de proces selectată. Număr de pompe (P3.15.2) Domeniu: 1 8 Interblocare pompă (P3.15.5) 0 = Neutilizat 1 = Activat Schimbare automată (P3.15.6) 0 = Dezactivat 1 = Activat (interval) 2 = Activat (timp real) Dacă este activată funcţia Schimbare automată, vor apărea paşii Dacă funcţia de schimbare automată este dezactivată, asistentul va trece direct la pasul Pompe schimbate automat (P3.15.7) 0 = Pompe auxiliare 1 = Toate pompele Pasul 20 apare doar dacă a fost selectată opţiunea Activat (Interval) la pasul Interval schimbare automată (P3.15.8) Domeniu: s Paşii apar doar dacă a fost selectată opţiunea Activat (Timp real) la pasul Zile schimbare automată (P3.15.9) Domeniu: Luni...Duminică Oră schimbare automată (P ) Domeniu: 00:00:00 23:59:59 Limită frecvenţă schimbare automată (P ) Domeniu: P P Hz Limită schimbare automată pompă (P ) Domeniu: Lăţime de bandă (P ) % 26 Temporizare lăţime de bandă (P ) s În acest moment asistentul de aplicaţie pompe multiple (o singură unitate de acţionare) şi-a finalizat acţiunea. 1 Tel (0) Fax +358 (0)

19 Vacon 100 FLOW - Ghid de pornire rapidă vacon Asistent de aplicaţie pompe multiple (unităţi de acţionare multiple) Dacă selectaţi Aplicaţia pompe multiple (unităţi de acţionare multiple) prin intermediul parametrului P1.2 Aplicaţie (ID 212), apar paşii 1-10 menţionaţi mai sus (capitolul 1.4). Totuşi, dacă aţi selectat Aplicaţie pompe multiple (unităţi de acţionare multiple) la pasul 7 al Asistentului de pornire, vor apărea paşii următori, după pasul 18 al Asistentului de pornire (a se vedea capitolul 1.2): Selectaţi punctul de comandă (locul de unde sunt date 1 comenzile de pornire/oprire aunităţii de acţionare şi referinţa de frecvenţă) Selectare unitate proces 2 (P ) Terminal I/O Bus de câmp Panou de comandă Mai multe selecţii Dacă % este selectat ca unitate de procesare, asistentul va trece direct la pasul 6. Dacă este selectată orice altă unitate în afară de %, apar paşii următori: Minim unitate proces (P ) Setaţi valoarea conform 3 domeniului semnalului de răspuns PID. De ex ma corespunde cu bari. 4 Maxim unitate proces (P ) La fel ca mai sus. Zecimale unitate proces Domeniu: (P ) 6 Selectare sursă răspuns 1 (P ) A se vedea Tabelul 61 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 6, apare pasul 7. În caz contrar, asistentul va trece direct la pasul 8. 7 Domeniu semnal analogic de intrare 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma 8 Eroare inversiune (P ) 0 = Normal 1 = Inversat 9 Selectare sursă punct de referinţă (P ) A se vedea Tabelul 60 pentru selecţii. Dacă este selectat unul dintre semnalele analogice de intrare la pasul 9, apare pasul 10 şi pasul 12. Dacă se realizează oaltă selecţie în afară de AI1 - AI6, asistentul va trece la pasul 11. Dacă se selectează oricare dintre opţiunile Punct de referinţă 1 panou de comandă sau Punct de referinţă 2 panou de comandă la pasul 9, asistentul va trece direct la pasul Domeniu semnal analogic de intrare Punct de referinţă panou de comandă (P ) 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma Depinde de selectarea de la pasul hour support +358 (0) vacon@vacon.com 1

20 vacon 17 Vacon 100 FLOW - Ghid de pornire rapidă 12 Funcţia aşteptare? 0 = Nu 1 = Da Dacă se selectează opţiunea Da, apar paşii În caz contrar, asistentul va trece direct la pasul Limită frecvenţă aşteptare (P ) Temporizare aşteptare SP1 (P ) Domeniu: 0,00 320,00 Hz Domeniu: s Nivel reactivare (P ) Domeniul depinde de unitatea de proces selectată. Mod pompe multiple (P3.15.1) 1 = Unităţi secundare multiple 2 = Unităţi master multiple Număr identificare pompă (P3.15.3) Pornire şi răspuns (P3.15.4) Domeniu: = Semnale neconectate 1 = Numai semnal de pornire conectat 2 = Semnale de pornire şi de răspuns conectate Număr de pompe (P3.15.2) Domeniu: 1 8 Interblocare pompă (P3.15.5) 0 = Neutilizat 1 = Activat Schimbare automată (P3.15.6) 0 = Dezactivat 1 = Activat (interval) 2 = Activat (zilele săptămânii) Dacă funcţia de schimbare automată este activată (interval), apare pasul 23 şi, după aceea, asistentul va trece la pasul 26. Dacă funcţia de schimbare automată este activată (zilele săptămânii), asistentul va trece direct la pasul 24. Dacă funcţia de schimbare automată este dezactivată, asistentul va trece direct la pasul Pompe schimbate automat (P3.15.7) 0 = Pompe auxiliare 1 = Toate pompele 1 Tel (0) Fax +358 (0)

21 Vacon 100 FLOW - Ghid de pornire rapidă vacon 18 Pasul 23 apare doar dacă a fost selectată opţiunea Activat (Interval) la pasul Interval schimbare automată (P3.15.8) Domeniu: h Paşii apar doar dacă a fost selectată opţiunea Activat (Zilele săptămânii) la pasul Zile schimbare automată (P3.15.9) Domeniu: Luni...Duminică Oră schimbare automată (P ) Domeniu: 00:00:00 23:59:59 26 Lăţime de bandă (P ) % 27 Temporizare lăţime de bandă (P ) s În acest moment asistentul de aplicaţie pompe multiple (unităţi de acţionare multiple) şi-a finalizat acţiunea. 24-hour support +358 (0) vacon@vacon.com 1

22 vacon 19 Vacon 100 FLOW - Ghid de pornire rapidă 1.5 Descrierea aplicaţiilor Aplicaţii standard şi HVAC Aplicaţiile standard şi HVAC sunt utilizate, de obicei, la aplicaţiile simple cu turaţie controlată (de exemplu, pompe şi ventilatoare), pentru care nu sunt necesare caracteristici speciale. Unitatea de acţionare poate fi comandată fie de la panoul de comandă, fie de la busul de câmp, fie de la terminalul I/O. În cazul comenzii de la terminalul I/O, semnalul de referinţă frecvenţă al unităţii de acţionare este aplicat fie la AI1 (0 10 V), fie la AI2 (4 20 ma), în funcţie de tipul semnalului de referinţă. De asemenea, sunt disponibile trei referinţe de frecvenţă presetate. Referinţele presetate pot fi activate prin DI4 şi DI5. Semnalele de pornire/oprire a unităţii de acţionare sunt aplicate la DI1 (pornire directă) şi DI2 (pornire inversă). Toate ieşirile unităţii de acţionare sunt liber configurabile. Pe placa de bază I/O sunt disponibile oieşire analogică (frecvenţă de ieşire) şi trei ieşiri de releu (funcţionare, eroare, pregătit). Consultaţi descrierile detaliate ale parametrilor specifici aplicaţiilor în capitolul 8. 1 Tel (0) Fax +358 (0)

23 Vacon 100 FLOW - Ghid de pornire rapidă vacon Conexiuni de comandă predefinite pentru aplicaţiile de comandă standard şi HVAC. Standard-I/O-kort Anslutning Signal Beskrivning Vref Referensutgång Referens potentiometer 1 10 kω 2 AI1+ 3 AI1- Analog ingång 1 + Analog ingång 1 - Frekvensreferens (standard 0 10 V) 4 AI2+ 5 AI2- Analog ingång 2 + Analog ingång 2 - Frekvensbörvärde (standard 4 20 ma) 6 24 V ut 24 V hjälpspänning 7 GND I/O-signal till jord 8 DI1 Digital ingång 1 Start framåt 9 DI2 Digital ingång 2 Start bakåt 10 DI3 11 CM V ut Digital ingång 3 Gemensam för DI1-DI6 24 V hjälpspänning Externt fel *) 13 GND 14 DI4 15 DI5 16 DI6 17 CM I/O-signal till jord Digital ingång 4 Digital ingång 5 Digital ingång 6 Gemensam för DI1-DI6 DI4 DI5 Frekv.ref. Öppen Öppen Analog ingång 1 Stängd Öppen Förvald frekvens 1 Öppen Stängd Förvald frekvens 2 Stängd Stängd Förvald frekvens 3 Felåterställning *) ma 18 AO1+ 19 AO1- Analog utgång 1 + Analog utgång 1 - Utgångsfrekvens (standard: 0 20 ma) V in 24 V hjälpingångsspänning A B RS485 RS485 Seriell buss, negativ Seriell buss, positiv Modbus RTU DRIFT 21 RO1/1 NC 22 RO1/2 CM 23 RO1/3 NO Reläutgång 1 DRIFT FEL 24 RO2/1 NC 25 RO2/2 CM 26 RO2/3 NO 32 RO3/2 CM 33 RO3/3 NO Reläutgång 2 Reläutgång 3 FEL KLAR **) 9301.emf Figura 5. **) Figura 5. arată unitatea de acţionare standard. Dacă folosiţi codul de opţiune +SBF4 la comandă, ieşirea releu 3 este înlocuită cu o intrare termistor. A se vedea Manualul de instalare. 24-hour support +358 (0) vacon@vacon.com 1

24 vacon 21 Vacon 100 FLOW - Ghid de pornire rapidă *) Intrările digitale pot fi izolate faţă de masă cu ajutorul unui comutator DIP; a se vedea figura de mai jos: Digitala ingångar Flytande Anslutning till GND (Standard!) 9109.emf Figura 6. 1 Tel (0) Fax +358 (0)

25 Vacon 100 FLOW - Ghid de pornire rapidă vacon Setare rapidă a parametrilor aplicaţiilor standard şi HVAC M1.1 Asistenţi Index Parametru Min Max Activare asistent Asist. mod incendiu ID Descriere 0 = Nu se activează 1 = Se activează Selectarea opţiunii Activare iniţiază Asistentul de pornire (a se vedea capitolul 1.2 Prima pornire ). Selectarea opţiunii Activare iniţiază Asistentul pentru mod incendiu (a se vedea capitolul 1.3 Asistentul pentru mod incendiu ). M1 Configurare rapidă: Index Parametru Min Max Unitate Presetat Unitate Presetat 1.2 Aplicaţie Referinţă frecvenţă minimă Referinţă frecvenţă maximă 0,00 P1.4 Hz 0,0 101 P ,0 Hz 50,0/ 60,0 1.5 Timp accelerare 1 0, ,0 s 5, Timp decelerare 1 0, ,0 s 5, Limită curent motor I H *0,1 I S A Variabil Tip motor Tensiune nominală motor Frecvenţă nominală motor Turaţie nominală motor ID 102 Variabil Variabil V Variabil 110 8,0 320,0 Hz 50,0/ 60, rot/min Variabil Curent nominal motor I H *0,1 I S A Variabil 113 Descriere 0 = Standard 1 = HVAC 2 = Comandă PID 3 = Pompe multiple (o singură unitate de acţionare) 4 = Pompe multiple (unităţi de acţionare multiple) Referinţă frecvenţă minimă permisă. Referinţă frecvenţă maximă permisă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la zero. Curentul maxim al motorului de la unitatea de acţionare c.a. 0 = Motor cu inducţie 1 = Motor cu magneţi permanenţi Valoarea U n este înscrisă pe eticheta motorului. OBSERVAŢIE! Conexiune deja utilizată (triunghi/stea). Valoarea f n este înscrisă pe eticheta motorului. Valoarea n n este înscrisă pe eticheta motorului. Valoarea I n este înscrisă pe eticheta motorului. 24-hour support +358 (0) vacon@vacon.com 1

26 vacon 23 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max 1.13 Cos fi motor 0,3 1,00 Variabil Optimizarea energiei Identificare Funcţie start Funcţie stop Resetare automată Răspuns la eroare externă Răspuns la eroare de nivel redus intrare analogică Punct de comandă de la distanţă Unitate Presetat ID Această valoare este înscrisă pe eticheta motorului. Unitatea de acţionare caută curentul minim al motorului pentru a economisi energia şi pentru a reduce zgomotul motorului. Această funcţie poate fi utilizată, de exemplu, în aplicaţiile pentru ventilatoare şi pompe. 0 = Dezactivat 1 = Activat Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi a turaţiei. 0 = Fără acţiune 1 = În repaus 2 = În rotaţie OBSERVAŢIE! Etichetă motor parametrii trebuie setaţi înainte de executarea funcţiei de identificare. 0 = Rampă 1 = Pornire din mers 0 = Rotire inerţială 1 = Rampă 0 = Dezactivat 1 = Activat Descriere 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului oprire) 3 = Eroare (oprire prin rotire inerţială) 0 = Fără acţiune 1 = Alarmă 2 = Alarmă+frecvenţă presetată eroare (par. P ) 3 = Alarmă + frecvenţă anterioară 4 = Eroare (oprire conform modului de oprire) 5 = Eroare (oprire prin rotire inerţială) Selectare punct de comandă de la distanţă (pornire/oprire). 0 = Comandă I/O 1 = Comandă bus de câmp 1 Tel (0) Fax +358 (0)

27 Vacon 100 FLOW - Ghid de pornire rapidă vacon 24 Index Parametru Min Max Selectare referinţă A comandă I/O Selectare referinţă comandă de la panou de comandă Selectare referinţă comandă de la bus de câmp Presetat Unitate Presetat Selectare sursă referinţă frecvenţă atunci când punctul de comandă este I/O A 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 OBSERVAŢIE! Valoarea presetată depinde de aplicaţia selectată cu parametrul A se vedea P A se vedea P Domeniu semnal AI = V / ma 1 = V / ma 1.26 Domeniu semnal AI = V / ma 1 = V / ma 1.27 Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie AO A se vedea P ID Descriere M1.31 Standard/M1.32 HVAC Index Parametru Min Max Unitate Frecvenţă presetată 1 P1.3 P1.4 Hz 10, Frecvenţă presetată 2 P1.3 P1.4 Hz 15, Frecvenţă presetată 3 P1.3 P1.4 Hz 20,0 126 ID Descriere Frecvenţă presetată selectată de intrarea digitală DI4. Frecvenţă presetată selectată de intrarea digitală DI5. Frecvenţă presetată selectată de intrările digitale DI4 şi DI5. 24-hour support +358 (0) vacon@vacon.com 1

28 vacon 25 Vacon 100 FLOW - Ghid de pornire rapidă Aplicaţie comandă PID Aplicaţia de comandă PID este utilizată, de obicei, la aplicaţiile în care variabila de proces (de exemplu presiunea) este comandată prin comanda turaţiei motorului (de exemplu pompă sau ventilator). În această configuraţie, controlerul PID intern al unităţii de acţionare va fi configurat pentru un punct de referinţă şi pentru un semnal de răspuns. Aplicaţia de comandă PID asigură ocomandă lină şi conţine un pachet de comandă şi măsurare integrat, în care nu sunt necesare niciun fel de componente suplimetare. Pot fi utilizate două puncte de comandă diferite. Alegerea între punctele de comandă A şi B se realizează prin DI6. Când este activ punctul de comandă A, comenzile de pornire/oprire sunt date prin DI1 iar referinţa de frecvenţă este preluată de la controlerul PID. Când este activ punctul de comandă B, comenzile de pornire/oprire sunt date prin DI4 iar referinţa de frecvenţă este preluată direct de la AI1. Toate ieşirile unităţii de acţionare sunt liber configurabile. Pe placa de bază I/O sunt disponibile oieşire analogică (frecvenţă de ieşire) şi trei ieşiri de releu (funcţionare, eroare, pregătit). Consultaţi descrierile detaliate ale parametrilor specifici aplicaţiilor în capitolul 8. 1 Tel (0) Fax +358 (0)

29 Vacon 100 FLOW - Ghid de pornire rapidă vacon Conexiuni de comandă predefinite pentru aplicaţia de comandă PID Standard I/O-kort Anslutning Signal Beskrivning Vref Referensutgång Referenspotentiometer 1 10 k 2 3 AI1+ AI1- Analog ingång 1 + Analog ingång 1 - Plats A: PID börvärde (börvärde) Plats B: Frekvensreferens (standard: 0 10 V) 2-trådig sändare Driftvärde I = (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning PID ärvärde (driftvärde) (standard: 4 20 ma) GND DI1 DI2 I/O-signal till jord Digital ingång 1 Digital ingång 2 Plats A: Start framåt (PID-regulator) Externt fel DI3 CM Digital ingång 3 Gemensam för DI1-DI6 Felåterställning *) V ut 24 V hjälpspänning GND DI4 DI5 I/O-signal till jord Digital ingång 4 Digital ingång 5 Plats B: Start framåt (frekvensbörvärde P ) Förvald frekvens DI6 CM Digital ingång 6 Gemensam för DI1-DI6 Val av styrplats A/B *) ma AO1+ AO1-/GND Analog utgång 1 + Analog utgång 1 - Utgångsfrekvens (standard: 0 20 ma) V in 24 V hjälpingångsspänning A B RS485 RS485 Seriell buss, negativ Seriell buss, positiv Modbus RTU DRIFT 21 RO1/1 NC 22 RO1/2 CM 23 RO1/3 NO Reläutgång 1 DRIFT FEL 24 RO2/1 NC 25 RO2/2 CM 26 RO2/3 NO RO3/2 CM RO3/3 NO Reläutgång 2 Reläutgång 3 FEL KLAR **) 9407_se.emf Figura 7. **) Figura 7. arată unitatea de acţionare standard. Dacă folosiţi codul de opţiune +SBF4 la comandă, ieşirea releu 3 este înlocuită cu o intrare termistor. A se vedea Manualul de instalare. *) Intrările digitale pot fi izolate faţă de masă cu ajutorul unui comutator DIP; a se vedea figura de mai jos Digitala ingångar Flytande Anslutning till GND (Standard!) 9109.emf Figura hour support +358 (0) vacon@vacon.com 1

30 vacon 27 Vacon 100 FLOW - Ghid de pornire rapidă Setare rapidă a parametrilor aplicaţiei PID M1.1 Asistenţi Index Parametru Min Max Activare asistent Asist. mod incendiu ID Descriere 0 = Nu se activează 1 = Se activează Selectarea opţiunii Activare iniţiază Asistentul de pornire (a se vedea capitolul 1.2 Prima pornire ). Selectarea opţiunii Activare iniţiază Asistentul pentru mod incendiu (a se vedea capitolul 1.3 Asistentul pentru mod incendiu ). M1 Configurare rapidă: Index Parametru Min Max Unitate Presetat Unitate Presetat 1.2 Aplicaţie Referinţă frecvenţă minimă Referinţă frecvenţă maximă ID 0,00 P1.4 Hz 0,0 101 P ,0 Hz 50,0/60, Timp accelerare 1 0, ,0 s 5, Timp decelerare 1 0, ,0 s 5, Limită curent motor I H *0,1 I S A Variabil Tip motor Tensiune nominală motor Frecvenţă nominală motor Turaţie nominală motor Variabil Variabil V Variabil 110 8,0 320,0 Hz 50, rot/min Variabil Curent nominal motor I H *0,1 I S A Variabil Cos fi motor 0,30 1,00 Variabil 120 Descriere 0 = Standard 1 = HVAC 2 = Comandă PID 3 = Pompe multiple (o singură unitate de acţionare) 4 = Pompe multiple (unităţi de acţionare multiple) Referinţă frecvenţă minimă permisă. Referinţă frecvenţă maximă permisă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la zero. Curentul maxim al motorului de la unitatea de acţionare c.a. 0 = Motor cu inducţie 1 = Motor cu magneţi permanenţi Valoarea U n este înscrisă pe eticheta motorului. ATENŢIE! şi la conexiunea utilizată (triunghi/stea). Valoarea f n este înscrisă pe eticheta motorului. Valoarea n n este înscrisă pe eticheta motorului. Valoarea I n este înscrisă pe eticheta motorului. Această valoare este înscrisă pe eticheta motorului. 1 Tel (0) Fax +358 (0)

31 Vacon 100 FLOW - Ghid de pornire rapidă vacon 28 Index Parametru Min Max 1.14 Optimizarea energiei Identificare Funcţie start Funcţie stop Resetare automată Răspuns la eroare externă Răspuns la eroare de nivel redus intrare analogică Punct de comandă de la distanţă Unitate Presetat ID Unitatea de acţionare caută curentul minim al motorului pentru a economisi energia şi pentru a reduce zgomotul motorului. Această funcţie poate fi utilizată, de exemplu, în aplicaţiile pentru ventilatoare şi pompe. 0 = Dezactivat 1 = Activat Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi a turaţiei. 0 = Fără acţiune 1 = În repaus 2 = În rotaţie OBSERVAŢIE! Etichetă motor parametrii trebuie setaţi înainte de executarea funcţiei de identificare. 0 = Rampă 1 = Pornire din mers 0 = Rotire inerţială 1 = Rampă 0 = Dezactivat 1 = Activat Descriere 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului oprire) 3 = Eroare (oprire prin rotire inerţială) 0 = Fără acţiune 1 = Alarmă 2 = Alarmă+frecvenţă presetată eroare (par. P ) 3 = Alarmă + frecvenţă anterioară 4 = Eroare (oprire conform modului de oprire) 5 = Eroare (oprire prin rotire inerţială) Selectare punct de comandă de la distanţă (pornire/oprire). 0 = Comandă I/O 1 = Comandă bus de câmp 24-hour support +358 (0) vacon@vacon.com 1

32 vacon 29 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max Selectare referinţă A comandă I/O Selectare referinţă comandă de la panou de comandă Selectare referinţă comandă de la bus de câmp Presetat Unitate Presetat Selectare sursă referinţă frecvenţă atunci când punctul de comandă este I/O A 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 OBSERVAŢIE! Valoarea presetată depinde de aplicaţia selectată cu parametrul A se vedea P A se vedea P Domeniu semnal AI = V / ma 1 = V / ma 1.26 Domeniu semnal AI = V / ma 1 = V / ma 1.27 Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie AO A se vedea P ID Descriere M1.33 Comandă PID Index Parametru Min Max Unitate Câştig PID 0,00 100,00 % 100, ID Descriere Dacă valoarea parametrului este setată la 100 %, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10 %. 1 Tel (0) Fax +358 (0)

33 Vacon 100 FLOW - Ghid de pornire rapidă vacon 30 Index Parametru Min Max Durată integrare PID 0,00 600,00 s 1, Durată derivativă PID 0,00 100,00 s 0, Selectare unitate proces Minim unitate proces Variabil Variabil Variabil Maxim unitate proces Variabil Variabil Variabil Selectare sursă semnal răspuns 1 Selectare sursă punct de referinţă 1 Punct de referinţă 1 panou comandă Limită 1 frecvenţă mod aşteptare Temporizare 1 mod aşteptare Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10,00 %/s. Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare timp de 1,00 s determină modificarea ieşirii controlerului cu 10,00 %/s. Selectaţi unitatea pentru variabile de proces. A se vedea P Valoarea unităţii de proces reprezentând 0 % din semnalul de răspuns PID. Valoarea unităţii de proces reprezintă 100 % din semnalul de răspuns PID A se vedea P A se vedea P Variabil Variabil Variabil ,0 320,0 Hz 0, s Nivel 1 activare Variabil Variabil Variabil Variabil Frecvenţă presetată 1 Unitate Presetat ID P1.3 P1.4 Hz 10,0 105 Descriere Unitatea de acţionare intră în modul de aşteptare atunci când frecvenţa de ieşire rămâne sub această limită pentru un timp mai lung decât cel definit de parametrul Temporizare mod aşteptare. Timpul minim în care frecvenţa trebuie să rămână sub nivelul de aşteptare înainte ca unitatea de acţionare să fie oprită. Defineşte nivelul de supraveghere a reactivării pentru valoarea semnalului de răspuns PID. Utilizează unităţile de proces selectate. Frecvenţă presetată selectată de intrarea digitală DI5. 24-hour support +358 (0) vacon@vacon.com 1

34 vacon 31 Vacon 100 FLOW - Ghid de pornire rapidă Aplicaţie pompe multiple (o singură unitate de acţionare) Aplicaţia pentru pompe multiple (o singură unitate de acţionare) este proiectată pentru aplicaţiile în care o unitate de acţionare controlează un sistem format din până la 8 motoare paralele (de ex. pompe, ventilatoare sau compresoare). În mod implicit, aplicaţia pentru pompe multiple (o singură unitate de acţionare) este configurată pentru 3 motoare paralele. Unitatea de acţionare este conectată la una dintre pompe. Controlerul PID intern al unităţii de acţionare controlează viteza motorului principal şi furnizează semnale de control (prin intermediul releelor de ieşire) pentru a porni/opri motoarele auxiliare. Pentru a alimenta motoarele auxiliare de la reţeaua de alimentare principală, sunt necesare contactoare. Variabila de proces (de exemplu presiunea) este comandată prin controlarea turaţiei motorului şi anumărului de motoare care funcţionează. Consultaţi descrierile detaliate ale parametrilor specifici aplicaţiilor în capitolul p RO2 RO3 Figura 9. Principiul configuraţiei cu pompe multiple (o singură unitate de acţionare) (PT = senzor de presiune) 1 Tel (0) Fax +358 (0)

35 Vacon 100 FLOW - Ghid de pornire rapidă vacon 32 Funcţia de schimbare automată poate fi utilizată pentru a egaliza uzura tuturor motoarelor din sistem. Funcţia de schimbare automată monitorizează durata de funcţionare pentru fiecare motor şi aranjează ordinea de pornire a motoarelor conform duratei. Motorul cu cel mai mic timp de funcţionare este pornit primul şi motorul cu cele mai multe ore de funcţionare este pornit ultimul. Schimbarea automată (schimbarea ordinii de pornire) poate fi configurată pentru a avea loc o dată la un anumit interval de timp sau în baza ceasului intern în timp real (în cazul în care pe unitatea de acţionare este instalată o baterie RTC). Schimbarea automată poate fi configurată pentru a acoperi toate pompele din sistem sau doar pompele auxiliare. OBSERVAŢIE! Conexiuni diferite, în funcţie de modul de schimbare automată selectat (consultaţi Figura 10 şi Figura 11). 3~ K2 K3 M1 M2 M emf Figura 10. Diagramă principală de control, pentru momentul în care doar motoarele auxiliare sunt schimbate automat. 24-hour support +358 (0) vacon@vacon.com 1

36 vacon 33 Vacon 100 FLOW - Ghid de pornire rapidă 3~ K1 K1.1 K2 K2.1 K3 K3.1 M1 M2 M3 Figura 11. Diagramă principală de control, pentru momentul în care toate pompele sunt schimbate automat Pot fi utilizate două puncte de comandă diferite. Alegerea între punctele de comandă A şi B se realizează prin DI6. Când este activ punctul de comandă A, comenzile de pornire/oprire sunt date prin DI1 iar referinţa de frecvenţă este preluată de la controlerul PID. Când este activ punctul de comandă B, comenzile de pornire/oprire sunt date prin DI4 iar referinţa de frecvenţă este preluată direct de la AI1. Toate ieşirile unităţii de acţionare sunt liber configurabile. Pe placa de bază I/O sunt disponibile oieşire analogică (frecvenţă de ieşire) şi trei ieşiri de releu (funcţionare, eroare, pregătit). 1 Tel (0) Fax +358 (0)

37 Vacon 100 FLOW - Ghid de pornire rapidă vacon Conexiuni de comandă predefinite pentru aplicaţia de pompe multiple (o singură unitate de acţionare) Anslutning Standard I/O-kort Signal Beskrivning Vref Referensutgång Referenspotentiometer 1 10 k 2 3 AI1+ AI1- Analog ingång 1 + Analog ingång 1 - Plats A: Används inte Plats B: Frekvensreferens (standard: 0 10 V) 2-trådig sändare Driftvärde I = (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning PID ärvärde (driftvärde) (standard: 4 20 ma) GND DI1 DI2 DI3 CM 24 V ut I/O-signal till jord Digital ingång 1 Digital ingång 2 Digital ingång 3 Gemensam för DI1-DI6 24 V hjälpspänning Plats A: Start framåt (PID-regulator) Plats B: Start framåt (frekvensbörvärde P ) Val av styrplats A/B *) 13 GND I/O-signal till jord 14 DI4 Digital ingång 4 Motor 1 förregling 15 DI5 Digital ingång 5 Motor 2 förregling DI6 CM Digital ingång 6 Gemensam för DI1-DI6 Motor 3 förregling *) ma AO1+ AO1-/GND Analog utgång 1 + Analog utgång 1 - Utgångsfrekvens (standard: 0 20 ma) A1 A1 A1 A2 A2 30 A B +24 V in RS485 RS RO1/1 NC 22 RO1/2 CM 23 RO1/3 NO 24 RO2/1 NC 25 RO2/2 CM 26 RO2/3 NO RO3/2 CM RO3/3 NO 24 V hjälpingångsspänning Seriell buss, negativ Seriell buss, positiv Reläutgång 1 Reläutgång 2 Reläutgång 3 Modbus RTU Motor 1 styrning (Multipump K1 kontaktor) Motor 2 styrning (Multipump K2 kontaktor) Motor 3 styrning (Multipump K3 kontaktor) A2 **) 9431_se Figura hour support +358 (0) vacon@vacon.com 1

38 vacon 35 Vacon 100 FLOW - Ghid de pornire rapidă **) Figura 12. arată unitatea de acţionare standard. Dacă folosiţi codul de opţiune +SBF4 la comandă, ieşirea releu 3 este înlocuită cu o intrare termistor. A se vedea Manualul de instalare. *) Intrările digitale pot fi izolate faţă de masă cu ajutorul unui comutator DIP; a se vedea Figura 13 de mai jos. Digitala ingångar Flytande Anslutning till GND (Standard!) 9109.emf Figura Tel (0) Fax +358 (0)

39 Vacon 100 FLOW - Ghid de pornire rapidă vacon Setare rapidă a parametrilor aplicaţiei pentru pompe multiple (o singură unitate de acţionare) M1.1 Asistenţi Index Parametru Min Max Unitate Presetat ID Descriere Activare asistent Asist. mod incendiu = Nu se activează 1 = Se activează Selectarea opţiunii Activare iniţiază Asistentul de pornire (a se vedea capitolul 1.2 Prima pornire ). Selectarea opţiunii Activare iniţiază Asistentul pentru mod incendiu (a se vedea capitolul 1.3 Asistentul pentru mod incendiu ). M1 Configurare rapidă: Index Parametru Min Max Unitate Presetat ID Descriere 1.2 Aplicaţie Referinţă frecvenţă minimă Referinţă frecvenţă maximă 0,00 P1.4 Hz 0,0 101 P ,0 Hz 50,0/60, Timp accelerare 1 0, ,0 s 5, Timp decelerare 1 0, ,0 s 5, Limită curent motor I H *0,1 I S A Variabil Tip motor Tensiune nominală motor Frecvenţă nominală motor Turaţie nominală motor Variabil Variabil V Variabil 110 8,0 320,0 Hz 50, rot/min Variabil Curent nominal motor I H *0,1 I S A Variabil = Standard 1 = HVAC 2 = Comandă PID 3 = Pompe multiple (o singură unitate de acţionare) 4 = Pompe multiple (unităţi de acţionare multiple) Referinţă frecvenţă minimă permisă. Referinţă frecvenţă maximă permisă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la zero. Curentul maxim al motorului de la unitatea de acţionare c.a. 0 = Motor cu inducţie 1 = Motor cu magneţi permanenţi Valoarea U n este înscrisă pe eticheta motorului. OBSERVAŢIE! Conexiune deja utilizată (triunghi/stea). Valoarea f n este înscrisă pe eticheta motorului. Valoarea n n este înscrisă pe eticheta motorului. Valoarea I n este înscrisă pe eticheta motorului. 24-hour support +358 (0) vacon@vacon.com 1

40 vacon 37 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max 1.13 Cos fi motor 0,30 1,00 Variabil Optimizarea energiei Identificare Funcţie start Funcţie stop Resetare automată Răspuns la eroare externă Răspuns la eroare de nivel redus intrare analogică Punct de comandă de la distanţă Unitate Presetat ID Această valoare este înscrisă pe eticheta motorului. Unitatea de acţionare caută curentul minim al motorului pentru a economisi energia şi pentru a reduce zgomotul motorului. Această funcţie poate fi utilizată, de exemplu, în aplicaţiile pentru ventilatoare şi pompe. 0 = Dezactivat 1 = Activat Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi a turaţiei. 0 = Fără acţiune 1 = În repaus 2 = În rotaţie OBSERVAŢIE! Etichetă motor parametrii trebuie setaţi înainte de executarea funcţiei de identificare. 0 = Rampă 1 = Pornire din mers 0 = Rotire inerţială 1 = Rampă 0 = Dezactivat 1 = Activat Descriere 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului oprire) 3 = Eroare (oprire prin rotire inerţială) 0 = Fără acţiune 1 = Alarmă 2 = Alarmă+frecvenţă presetată eroare (par. P ) 3 = Alarmă + frecvenţă anterioară 4 = Eroare (oprire conform modului de oprire) 5 = Eroare (oprire prin rotire inerţială) Selectare punct de comandă de la distanţă (pornire/oprire). 0 = Comandă I/O 1 = Comandă bus de câmp 1 Tel (0) Fax +358 (0)

41 Vacon 100 FLOW - Ghid de pornire rapidă vacon 38 Index Parametru Min Max Selectare referinţă A comandă I/O Selectare referinţă comandă de la panou de comandă Selectare referinţă comandă de la bus de câmp Presetat Unitate Presetat Selectare sursă referinţă frecvenţă atunci când punctul de comandă este I/O A 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 OBSERVAŢIE! Valoarea presetată depinde de aplicaţia selectată cu parametrul A se vedea P A se vedea P Domeniu semnal AI = V / ma 1 = V / ma 1.26 Domeniu semnal AI = V / ma 1 = V / ma 1.27 Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie AO A se vedea P ID Descriere M1.34 Pompe multiple (o singură unitate de acţionare) Index Parametru Min Max Unitate Câştig PID 0,00 100,00 % 100,00 18 ID Descriere Dacă valoarea parametrului este setată la 100 %, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10 %. 24-hour support +358 (0) vacon@vacon.com 1

42 vacon 39 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max Durată integrare PID 0,00 600,00 s 1, Durată derivativă PID 0,00 100,00 s 0, Selectare unitate proces Minim unitate proces Variabil Variabil Variabil Maxim unitate proces Variabil Variabil Variabil Selectare sursă semnal răspuns 1 Selectare sursă punct de referinţă 1 Punct de referinţă 1 panou comandă Limită 1 frecvenţă mod aşteptare Temporizare 1 mod aşteptare Unitate Presetat Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10,00 %/s. Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare timp de 1,00 s determină modificarea ieşirii controlerului cu 10,00 %/s. Selectaţi unitatea pentru variabile de proces. A se vedea P Valoarea unităţii de proces reprezentând 0 % din semnalul de răspuns PID. Valoarea unităţii de proces reprezentând 100 % din semnalul de răspuns PID A se vedea P A se vedea P Variabil Variabil Variabil ,0 320,0 Hz 0, s Nivel 1 activare Variabil Variabil Variabil Variabil Mod pompe multiple Număr de pompe ID Descriere Unitatea de acţionare intră în modul de aşteptare atunci când frecvenţa de ieşire rămâne sub această limită pentru un timp mai lung decât cel definit de parametrul Temporizare mod aşteptare. Timpul minim în care frecvenţa trebuie să rămână sub nivelul de aşteptare înainte ca unitatea de acţionare să fie oprită. Defineşte nivelul de supraveghere a reactivării pentru valoarea semnalului de răspuns PID. Utilizează unităţile de proces selectate. Selectează modul pompe multiple. 0 = O singură unitate de acţionare 1 = Unităţi secundare multiple 2 = Unităţi master multiple Numărul total de motoare (pompe/ventilatoare) utilizate în sistemul pompe multiple. 1 Tel (0) Fax +358 (0)

43 Vacon 100 FLOW - Ghid de pornire rapidă vacon 40 Index Parametru Min Max Interblocare pompă Schimbare automată Pompă schimbată automat Interval schimbare automată Zile schimbare automată Oră schimbare automată Schimbare automată: Limită frecvenţă Schimbare automată: Limită pompe , ,0 h 48, Activare/dezactivare utilizare sisteme de interblocare. Sistemele de interblocare sunt utilizate pentru a comunica sistemului dacă un motor este conectat sau nu. 0 = Dezactivat 1 = Activat Dezactivează/activează rotaţia motoarelor în ordinea de pornire şi de prioritate. 0 = Dezactivat 1 = Activat (interval) 2 = Activat (zilele săptămânii) 0 = Pompă auxiliară 1 = Toate pompele După expirarea timpului definit cu acest parametru, funcţia de schimbare automată se activează în cazul în care capacitatea utilizată se află sub nivelul definit cu parametrii P şi P Domeniu B0 = Duminică B1 = Luni B2 = Marţi B3 = Miercuri B4 = Joi B5 = Vineri B6 = Sâmbătă 00:00:00 23:59:59 Ora Domeniu: 00:00:00 23:59:59 0,00 P Hz 25, Lăţime de bandă % Temporizare lăţime de bandă Interblocare pompă 1 Unitate Presetat s DigIN SlotA.4 ID 426 Descriere Aceşti parametri definesc nivelul inferior sub care trebuie să rămână capacitatea utilizată, astfel încât să se activeze schimbarea automată. Procentaj punct de referinţă. Exemplu: Punct de referinţă = 5 bari, lăţime de bandă = 10 %: Cât timp valorile de răspuns rămân între 4,5...5,5 bari, nu se va produce deconectarea sau scoaterea motorului din circuit. La un semnal de răspuns în afara lăţimii de bandă, este necesar să treacă acest timp înainte ca pompele să fie adăugate sau scoase din circuit. FALS = Nu este activ ADEVĂRAT = Activ 24-hour support +358 (0) vacon@vacon.com 1

44 vacon 41 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max Unitate Presetat ID Descriere Interblocare pompă 2 DigIN SlotA FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 3 DigIN SlotA FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 4 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 5 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 6 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 7 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ Interblocare pompă 8 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ 1 Tel (0) Fax +358 (0)

45 Vacon 100 FLOW - Ghid de pornire rapidă vacon Aplicaţie pompe multiple (unităţi de acţionare multiple) Aplicaţia pentru pompe multiple (unităţi de acţionare multiple) este proiectată pentru sistemele formate din maximum 8 motoare paralele cu turaţie variabilă (de ex. pompe, ventilatoare sau compresoare). În mod implicit, aplicaţia pentru pompe multiple (unităţi de acţionare multiple) este configurată pentru 3 motoare paralele. Consultaţi descrieri detaliate ale parametrilor specifici aplicaţiilor în capitolul Lista de verificare pentru punerea în funcţiune a unui sistem cu pompe multiple (unităţi de acţionare multiple) este prezentată în capitolul Fiecare motor este controlat de propria unitate de acţionare. Unităţile de acţionare din sistem comunică între ele prin intermediul Modbus RTU. 3~ Start / Stop FB M1 M2 M3 M1 M2 PT M emf Figura 14. Principiul configurării pompelor multiple (unităţi de acţionare multiple). (PT = Senzor de presiune, FB = bus comunicaţii) Variabila de proces (de exemplu presiunea) este comandată prin controlarea turaţiei motoarelor şi anumărului de motoare care funcţionează. Controlerul PID intern al unităţii de acţionare principale controlează viteza motoarelor şi solicită celorlalte motoare să pornească/să se oprească atunci când este nevoie. 24-hour support +358 (0) vacon@vacon.com 1

46 vacon 43 Vacon 100 FLOW - Ghid de pornire rapidă Funcţionarea sistemului depinde de modul de funcţionare selectat. În modul cu unităţi secundare multiple, motoarele auxiliare urmează viteza unităţii de acţionare principale. rpm f max A f min t P1 P2 P emf Figura 15. Reglarea în modul cu unităţi secundare multiple. Pompa 1 efectuează operaţiunea de reglare, iar pompele 2 şi 3 urmează viteza pompei 1, după cum se arată prin intermediul curbei A. 1 Tel (0) Fax +358 (0)

47 Vacon 100 FLOW - Ghid de pornire rapidă vacon 44 Figura de mai jos prezintă un exemplu de mod cu unităţi master multiple, în care turaţia motorului de reglare este blocată la o viteză constantă (B), atunci când este pornit următorul motor. (A = curbe de reglare a pompelor) rpm B f max f min A t 3073.emf P1 P2 P3 Figura 16. Reglarea în modul cu unităţi master multiple. Funcţia de schimbare automată poate fi utilizată pentru a egaliza uzura tuturor motoarelor din sistem. Funcţia de schimbare automată monitorizează durata de funcţionare pentru fiecare motor şi aranjează ordinea de pornire a motoarelor conform duratei. Motorul cu cel mai mic timp de funcţionare este pornit primul şi motorul cu cele mai multe ore de funcţionare este pornit ultimul. Schimbarea automată (schimbarea ordinii de pornire) poate fi configurată pentru a avea loc o dată la un anumit interval de timp sau în baza ceasului intern în timp real (în cazul în care pe unitatea de acţionare este instalată o baterie RTC). 24-hour support +358 (0) vacon@vacon.com 1

48 vacon 45 Vacon 100 FLOW - Ghid de pornire rapidă Conexiuni de comandă predefinite pentru aplicaţia de pompe multiple (unităţi deacţionare multiple) Standard I/O-kort Anslutning Signal Beskrivning Vref Referensutgång 2-trådig sändare 2 3 AI1+ AI1- Analog ingång 1 - Analog ingång 1 - Används ej standardmässigt (standard: 0 10 V) Driftvärde (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning PID ärvärde (driftvärde) (standard: 4 20 ma) 7 GND I/O-signal till jord DI1 DI2 DI3 Digital ingång 1 Digital ingång 2 Digital ingång 3 Start framåt Spolning (Start framåt + spolningsfrekv.) Val av PID-börvärde (öppen=panel SP1, stängd=panel SP2) 11 CM Gemensam för DI1-DI V ut 24 V hjälpspänning 13 GND I/O-signal till jord DI4 DI5 Digital ingång 4 Digital ingång 5 Felåterställning Pumpförregling (öppen=inte tillgänglig, stängd=tillgänglig) 16 DI6 Digital ingång 6 Externt fel 17 CM Gemensam för DI1-DI6 ma AO1+ AO1- Analog utgång 1 + Analog utgång 1 - Utfrekvens (standard: 0 20 ma) V in 24 V hjälpingångsspänning DRIFT A RS485 B RS RO1/1 NC 22 RO1/2 CM 23 RO1/3 NO Seriell buss, negativ Seriell buss, positiv Reläutgång 1 Kommunikation mellan omriktare (Modibus RTU) DRIFT Till uttag A på andra omriktare FEL 24 RO2/1 NC 25 RO2/2 CM 26 RO2/3 NO Reläutgång 2 FEL Till uttag B på andra omriktare 32 RO3/2 CM 33 RO3/3 NO Reläutgång 3 KLAR 9432_se *) 1 Tel (0) Fax +358 (0)

49 Vacon 100 FLOW - Ghid de pornire rapidă vacon 46 **) Figura 17 arată unitatea de acţionare standard. Dacă folosiţi codul de opţiune +SBF4 la comandă, ieşirea releu 3 este înlocuită cu o intrare termistor. A se vedea Manualul de instalare. Digitala ingångar Flytande Anslutning till GND (Standard!) 9109.emf Figura hour support +358 (0) vacon@vacon.com 1

50 vacon 47 Vacon 100 FLOW - Ghid de pornire rapidă Diagramă cabluri electrice sistem pompe multiple (unităţi de acţionare multiple) OMRIKTARE 1 OMRIKTARE 2 OMRIKTARE 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Applikation = Multipump (multiomriktare) 2-TRÅDIG P Pump-id-nummer = 1 SÄNDARE P Start och ärvärde = Anslutningssignaler P V bör Referensspänning P1.2 Applikation = Multipump (multiomriktare) 2-TRÅDIG P Pump-id-nummer = 2 SÄNDARE P Start och ärvärde = Anslutningssignaler P TRYCKGIVARE 2 TRYCKGIVARE V bör Referensspänning P1.2 Applikation = Multipump (multiomriktare) P Pump-id-nummer = 3 P Start och ärvärde = Anslutningssignaler V bör Referensspänning 2 AI1 + 2 AI1 + ANVÄNDS INTE ANVÄNDS INTE 2 AI1 + ANVÄNDS INTE (0 10V) (0 10V) 3 AI1-3 AI1 - (0 10V) 3 AI1-4 AI2 + 4 AI2 + PID ÄRVÄRDE PID ÄRVÄRDE 4 AI2 + PID ÄRVÄRDE (4 20 ma) (4 20 ma) 5 AI2-5 AI2 - (4 20 ma) 5 AI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 7 GND I/O-signal till jord 7 GND I/O-signal till jord 7 GND I/O-signal till jord 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT SPOLNING SPOLNING SPOLNING 9 DIN2 9 DIN2 9 DIN2 (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. 10 DIN3 10 DIN3 10 DIN3 (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) 11 CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 0 AUTO MAN 2S CM Gemensam för DI1-DI AUTO MAN V ut 24 V hjälpspänning ut I/O-signal till jord 13 GND 1 3 3S CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING PUMPFÖRREGLING PUMPFÖRREGLING PUMPFÖRREGLING 15 DIN5 15 DIN5 15 DIN5 (Används ej standardmässigt) (Används ej standardmässigt) (Används ej standardmässigt) 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 18 AO AO1 + UTGÅNGSFREKVENS UTGÅNGSFREKVENS 18 AO1 + UTGÅNGSFREKVENS (0 20 ma) (0 20 ma) 19 AO1-19 AO1 - (0 20 ma) 19 AO V in 24 V hjälpspänning in V in 24 V hjälpspänning in V in 24 V hjälpspänning in A RS485 A RS485 A RS485 Kommunikation mellan omriktare Kommunikation mellan omriktare Kommunikation mellan omriktare B RS485 (Modbus RTU) B RS485 (Modbus RTU) B RS485 (Modbus RTU) 21 RO1 21 RO1 21 RO1 Reläutgång 1 Reläutgång 1 Reläutgång 1 22 RO1 22 RO1 22 RO1 (DRIFT) (DRIFT) (DRIFT) 23 RO1 23 RO1 23 RO1 24 RO2 24 RO2 24 RO2 Reläutgång 2 Reläutgång 2 Reläutgång 2 25 RO2 25 RO2 25 RO2 (FEL) (FEL) (FEL) 26 RO2 26 RO2 26 RO2 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 (KLAR) (KLAR) (KLAR) 33 RO3 33 RO3 33 RO3 DIO:r FLYTANDE GND AI1 AO DIO:r AI1 AO DIO:r AI1 AO FLYTANDE GND FLYTANDE GND RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL I U I U I U I I 2-TRÅDIG SÄNDARE P TRYCKGIVARE 1 U AUTO MAN 1S1 2 4 I U I U I I U I U I U I 9423_se.emf Figura Tel (0) Fax +358 (0)

51 Vacon 100 FLOW - Ghid de pornire rapidă vacon 48 OMRIKTARE 1 OMRIKTARE 2 OMRIKTARE 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P Pump-id-nummer = 3 P Pump-id-nummer = 1 P Pump-id-nummer = 2 P Start och ärvärde = Anslutningssignaler P Start och ärvärde = Anslutningssignaler P Start och ärvärde = Anslutningssignaler V bör Referensspänning V bör Referensspänning V bör Referensspänning 2 AI1 + 2 AI1 + ANVÄNDS INTE ANVÄNDS INTE 2 AI1 + ANVÄNDS INTE (0 10V) (0 10V) 3 AI1-3 AI1 - (0 10V) 3 AI1-4 AI2 + 4 AI2 + PID ÄRVÄRDE PID ÄRVÄRDE 4 AI2 + PID ÄRVÄRDE (4 20 ma) (4 20 ma) 5 AI2-5 AI2 - (4 20 ma) 5 AI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 7 GND I/O-signal till jord 7 GND I/O-signal till jord 7 GND I/O-signal till jord 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT SPOLNING SPOLNING SPOLNING 9 DIN2 9 DIN2 9 DIN2 (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. 10 DIN3 10 DIN3 10 DIN3 (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) 11 CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 0 AUTO MAN 2S CM Gemensam för DI1-DI AUTO MAN V ut 24 V hjälpspänning ut I/O-signal till jord 13 GND 1 3 3S CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING PUMPFÖRREGLING PUMPFÖRREGLING PUMPFÖRREGLING 15 DIN5 15 DIN5 15 DIN5 (Används ej standardmässigt) (Används ej standardmässigt) (Används ej standardmässigt) 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 18 AO AO1 + UTGÅNGSFREKVENS UTGÅNGSFREKVENS 18 AO1 + UTGÅNGSFREKVENS (0 20 ma) (0 20 ma) 19 AO1-19 AO1 - (0 20 ma) 19 AO V in 24 V hjälpspänning in V in 24 V hjälpspänning in V in 24 V hjälpspänning in A RS485 A RS485 A RS485 Kommunikation mellan omriktare Kommunikation mellan omriktare Kommunikation mellan omriktare B RS485 (Modbus RTU) B RS485 (Modbus RTU) B RS485 (Modbus RTU) 21 RO1 21 RO1 21 RO1 Reläutgång 1 Reläutgång 1 Reläutgång 1 22 RO1 22 RO1 22 RO1 (DRIFT) (DRIFT) (DRIFT) 23 RO1 23 RO1 23 RO1 24 RO2 24 RO2 24 RO2 Reläutgång 2 Reläutgång 2 Reläutgång 2 25 RO2 25 RO2 25 RO2 (FEL) (FEL) (FEL) 26 RO2 26 RO2 26 RO2 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 (KLAR) (KLAR) (KLAR) 33 RO3 33 RO3 33 RO3 DIO:r FLYTANDE GND AI1 AO DIO:r AI1 AO DIO:r AI1 AO FLYTANDE GND FLYTANDE GND RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL I U I U I U 2-TRÅDIG SÄNDARE P TRYCKGIVARE 1 I AUTO MAN 1S1 2 4 U I U I U I U I U I U I 9424_se.emf Figura hour support +358 (0) vacon@vacon.com 1

52 vacon 49 Vacon 100 FLOW - Ghid de pornire rapidă OMRIKTARE 1 OMRIKTARE 2 OMRIKTARE 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Applikation = Multipump (multiomriktare) 2-TRÅDIG P Pump-id-nummer = 1 SÄNDARE P Start och ärvärde = Anslutningssignaler P V bör Referensspänning P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P Pump-id-nummer = 3 P Pump-id-nummer = 2 P Start och ärvärde = Endast P Start och ärvärde = Anslutningssignaler startsignal TRYCKGIVARE V bör Referensspänning V bör Referensspänning 2 AI1 + 2 AI1 + ANVÄNDS INTE ANVÄNDS INTE 2 AI1 + ANVÄNDS INTE (0 10V) (0 10V) 3 AI1-3 AI1 - (0 10V) 3 AI1-4 AI2 + 4 AI2 + PID ÄRVÄRDE PID ÄRVÄRDE 4 AI2 + PID ÄRVÄRDE (4 20 ma) (4 20 ma) 5 AI2-5 AI2 - (4 20 ma) 5 AI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 7 GND I/O-signal till jord 7 GND I/O-signal till jord 7 GND I/O-signal till jord 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT SPOLNING SPOLNING 9 DIN2 9 DIN2 SPOLNING 9 DIN2 (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. 10 DIN3 10 DIN3 PID-BÖRVÄRDE, VAL. 10 DIN3 (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) 11 CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 0 AUTO MAN 2S CM Gemensam för DI1-DI AUTO MAN V ut 24 V hjälpspänning ut I/O-signal till jord 13 GND 1 3 3S CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING PUMPFÖRREGLING PUMPFÖRREGLING 15 DIN5 15 DIN5 PUMPFÖRREGLING 15 DIN5 (Används ej standardmässigt) (Används ej standardmässigt) (Används ej standardmässigt) 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 18 AO AO1 + UTGÅNGSFREKVENS UTGÅNGSFREKVENS 18 AO1 + UTGÅNGSFREKVENS (0 20 ma) (0 20 ma) 19 AO1-19 AO1 - (0 20 ma) 19 AO V in 24 V hjälpspänning in V in 24 V hjälpspänning in V in 24 V hjälpspänning in A RS485 A RS485 A RS485 Kommunikation mellan omriktare Kommunikation mellan omriktare Kommunikation mellan omriktare B RS485 (Modbus RTU) B RS485 (Modbus RTU) B RS485 (Modbus RTU) 21 RO1 21 RO1 21 RO1 Reläutgång 1 Reläutgång 1 22 RO1 22 RO1 Reläutgång 1 (DRIFT) (DRIFT) 22 RO1 (DRIFT) 23 RO1 23 RO1 23 RO1 24 RO2 24 RO2 24 RO2 Reläutgång 2 Reläutgång 2 25 RO2 25 RO2 Reläutgång 2 (FEL) (FEL) 25 RO2 (FEL) 26 RO2 26 RO2 26 RO2 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 (KLAR) (KLAR) (KLAR) 33 RO3 33 RO3 33 RO3 DIO:r FLYTANDE GND AI1 AO DIO:r AI1 AO DIO:r AI1 AO FLYTANDE GND FLYTANDE GND RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL I U I U I U I 2-TRÅDIG SÄNDARE P TRYCKGIVARE 1 I AUTO MAN 1S1 2 4 U I U I U I U I U I U I 9425_se.emf Figura Tel (0) Fax +358 (0)

53 Vacon 100 FLOW - Ghid de pornire rapidă vacon 50 OMRIKTARE 1 OMRIKTARE 2 OMRIKTARE 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P Pump-id-nummer = 3 P Pump-id-nummer = 1 P Pump-id-nummer = 2 P Start och ärvärde = Endast P Start och ärvärde = Anslutningssignaler P Start och ärvärde = Anslutningssignaler startsignal V bör Referensspänning V bör Referensspänning V bör Referensspänning 2 AI1 + 2 AI1 + ANVÄNDS INTE ANVÄNDS INTE 2 AI1 + ANVÄNDS INTE (0 10V) (0 10V) 3 AI1-3 AI1 - (0 10V) 3 AI1-4 AI2 + 4 AI2 + PID ÄRVÄRDE PID ÄRVÄRDE 4 AI2 + PID ÄRVÄRDE (4 20 ma) (4 20 ma) 5 AI2-5 AI2 - (4 20 ma) 5 AI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 7 GND I/O-signal till jord 7 GND I/O-signal till jord 7 GND I/O-signal till jord 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT SPOLNING SPOLNING 9 DIN2 9 DIN2 SPOLNING 9 DIN2 (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. 10 DIN3 10 DIN3 PID-BÖRVÄRDE, VAL. 10 DIN3 (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) 11 CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 0 AUTO MAN 2S CM Gemensam för DI1-DI AUTO MAN V ut 24 V hjälpspänning ut I/O-signal till jord 13 GND 1 3 3S CM V ut 13 GND Gemensam för DI1-DI6 24 V hjälpspänning ut I/O-signal till jord 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING PUMPFÖRREGLING PUMPFÖRREGLING 15 DIN5 15 DIN5 PUMPFÖRREGLING 15 DIN5 (Används ej standardmässigt) (Används ej standardmässigt) (Används ej standardmässigt) 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 18 AO AO1 + UTGÅNGSFREKVENS UTGÅNGSFREKVENS 18 AO1 + UTGÅNGSFREKVENS (0 20 ma) (0 20 ma) 19 AO1-19 AO1 - (0 20 ma) 19 AO V in 24 V hjälpspänning in V in 24 V hjälpspänning in V in 24 V hjälpspänning in A RS485 A RS485 A RS485 Kommunikation mellan omriktare Kommunikation mellan omriktare Kommunikation mellan omriktare B RS485 (Modbus RTU) B RS485 (Modbus RTU) B RS485 (Modbus RTU) 21 RO1 21 RO1 21 RO1 Reläutgång 1 Reläutgång 1 22 RO1 22 RO1 Reläutgång 1 22 RO1 (DRIFT) (DRIFT) (DRIFT) 23 RO1 23 RO1 23 RO1 24 RO2 24 RO2 24 RO2 Reläutgång 2 Reläutgång 2 25 RO2 25 RO2 Reläutgång 2 25 RO2 (FEL) (FEL) (FEL) 26 RO2 26 RO2 26 RO2 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 (KLAR) (KLAR) (KLAR) 33 RO3 33 RO3 33 RO3 DIO:r FLYTANDE GND AI1 AO DIO:r AI1 AO DIO:r AI1 AO FLYTANDE GND FLYTANDE GND RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL I U I U I U 2-TRÅDIG SÄNDARE P TRYCKGIVARE 1 I AUTO MAN 1S1 2 4 U I U I U I U I U I U I 9426_se.emf Figura hour support +358 (0) vacon@vacon.com 1

54 vacon 51 Vacon 100 FLOW - Ghid de pornire rapidă 2-TRÅDIG SÄNDARE P 1 TRYCKGIVARE 1 OMRIKTARE 1 OMRIKTARE 2 OMRIKTARE 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P1.2 Applikation = Multipump (multiomriktare) P Pump-id-nummer = 3 P Pump-id-nummer = 1 P Pump-id-nummer = 2 P Start och ärvärde = Inte P Start och ärvärde = Anslutningssignaler P Start och ärvärde = Inte ansluten ansluten V bör Referensspänning V bör Referensspänning V bör Referensspänning 2 AI1 + 2 AI1 + ANVÄNDS INTE ANVÄNDS INTE 2 AI1 + ANVÄNDS INTE (0 10V) (0 10V) 3 AI1-3 AI1 - (0 10V) 3 AI1-4 AI2 + 4 AI2 + PID ÄRVÄRDE PID ÄRVÄRDE 4 AI2 + PID ÄRVÄRDE (4 20 ma) (4 20 ma) 5 AI2-5 AI2 - (4 20 ma) 5 AI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 7 GND I/O-signal till jord 7 GND I/O-signal till jord 7 GND I/O-signal till jord 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT 8 DIN1 START FRAMÅT SYSTEMSTART- KOMMANDO SPOLNING SPOLNING SPOLNING 9 DIN2 9 DIN2 9 DIN2 (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) (Start framåt + spolningsfrekv.) PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. PID-BÖRVÄRDE, VAL. 10 DIN3 10 DIN3 10 DIN3 (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) (öppen=panel SP1, stängd=panel SP2) 11 CM Gemensam för DI1-DI6 11 CM Gemensam för DI1-DI6 11 CM Gemensam för DI1-DI V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut V ut 24 V hjälpspänning ut 13 GND I/O-signal till jord 13 GND I/O-signal till jord 13 GND I/O-signal till jord 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING 14 DIN4 FELÅTERSTÄLLNING PUMPFÖRREGLING PUMPFÖRREGLING PUMPFÖRREGLING 15 DIN5 15 DIN5 15 DIN5 (Används ej standardmässigt) (Används ej standardmässigt) (Används ej standardmässigt) 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 16 DIN6 EXTERNT FEL 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 17 CM Gemensam för DI1-DI6 18 AO AO1 + UTGÅNGSFREKVENS UTGÅNGSFREKVENS 18 AO1 + UTGÅNGSFREKVENS (0 20 ma) (0 20 ma) 19 AO1-19 AO1 - (0 20 ma) 19 AO V in 24 V hjälpspänning in V in 24 V hjälpspänning in V in 24 V hjälpspänning in A RS485 A RS485 A RS485 Kommunikation mellan omriktare Kommunikation mellan omriktare Kommunikation mellan omriktare B RS485 (Modbus RTU) B RS485 (Modbus RTU) B RS485 (Modbus RTU) 21 RO1 21 RO1 21 RO1 Reläutgång 1 Reläutgång 1 Reläutgång 1 22 RO1 22 RO1 22 RO1 (DRIFT) (DRIFT) (DRIFT) 23 RO1 23 RO1 23 RO1 24 RO2 24 RO2 24 RO2 Reläutgång 2 Reläutgång 2 Reläutgång 2 25 RO2 25 RO2 25 RO2 (FEL) (FEL) (FEL) 26 RO2 26 RO2 26 RO2 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 32 RO3 Reläutgång 3 (KLAR) (KLAR) (KLAR) 33 RO3 33 RO3 33 RO3 DIO:r FLYTANDE GND AI1 AO DIO:r AI1 AO DIO:r AI1 AO FLYTANDE GND FLYTANDE GND RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL RS485 AI2 terminering FRÅN TILL I U I U I STOPP START 1S1 2 U I U I U I U I U I U I U I 9427_se.emf Figura Tel (0) Fax +358 (0)

55 Vacon 100 FLOW - Ghid de pornire rapidă vacon Setare rapidă a parametrilor aplicaţiei pentru pompe multiple (unităţi deacţionare multiple) M1.1 Asistenţi Index Parametru Min Max Activare asistent Asist. mod incendiu ID Descriere 0 = Nu se activează 1 = Se activează Selectarea opţiunii Activare iniţiază Asistentul de pornire (a se vedea capitolul 1.2 Prima pornire ). Selectarea opţiunii Activare iniţiază Asistentul pentru mod incendiu (a se vedea capitolul 1.3 Asistentul pentru mod incendiu ). M1 Configurare rapidă: Index Parametru Min Max Unitate Presetat Unitate Presetat 1.2 Aplicaţie Referinţă frecvenţă minimă Referinţă frecvenţă maximă ID 0,00 P1.4 Hz 0,0 101 P ,0 Hz 50,0/60, Timp accelerare 1 0, ,0 s 5, Timp decelerare 1 0, ,0 s 5, Limită curent motor I H *0,1 I S A Variabil Tip motor Tensiune nominală motor Frecvenţă nominală motor Turaţie nominală motor Variabil Variabil V Variabil 110 8,0 320,0 Hz 50,0/60, rot/min Variabil Curent nominal motor I H *0,1 I S A Variabil 113 Descriere 0 = Standard 1 = HVAC 2 = Comandă PID 3 = Pompe multiple (o singură unitate de acţionare) 4 = Pompe multiple (unităţi de acţionare multiple) Referinţă frecvenţă minimă permisă. Referinţă frecvenţă maximă permisă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă. Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la zero. Curentul maxim al motorului de la unitatea de acţionare c.a. 0 = Motor cu inducţie 1 = Motor cu magneţi permanenţi Valoarea U n este înscrisă pe eticheta motorului. OBSERVAŢIE! Conexiune deja utilizată (triunghi/stea). Valoarea f n este înscrisă pe eticheta motorului. Valoarea n n este înscrisă pe eticheta motorului. Valoarea I n este înscrisă pe eticheta motorului. 24-hour support +358 (0) vacon@vacon.com 1

56 vacon 53 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max 1.13 Cos fi motor 0,30 1,00 Variabil Optimizarea energiei Identificare Funcţie start Funcţie stop Resetare automată Răspuns la eroare externă Răspuns la eroare de nivel redus intrare analogică Punct de comandă de la distanţă Unitate Presetat ID Această valoare este înscrisă pe eticheta motorului. Unitatea de acţionare caută curentul minim al motorului pentru a economisi energia şi pentru a reduce zgomotul motorului. Această funcţie poate fi utilizată, de exemplu, în aplicaţiile pentru ventilatoare şi pompe. 0 = Dezactivat 1 = Activat Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi a turaţiei. 0 = Fără acţiune 1 = În repaus 2 = În rotaţie OBSERVAŢIE! Etichetă motor parametrii trebuie setaţi înainte de executarea funcţiei de identificare. 0 = Rampă 1 = Pornire din mers 0 = Rotire inerţială 1 = Rampă 0 = Dezactivat 1 = Activat Descriere 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului oprire) 3 = Eroare (oprire prin rotire inerţială) 0 = Fără acţiune 1 = Alarmă 2 = Alarmă+frecvenţă presetată eroare (par. P ) 3 = Alarmă + frecvenţă anterioară 4 = Eroare (oprire conform modului de oprire) 5 = Eroare (oprire prin rotire inerţială) Selectare punct de comandă de la distanţă (pornire/oprire). 0 = Comandă I/O 1 = Comandă bus de câmp 1 Tel (0) Fax +358 (0)

57 Vacon 100 FLOW - Ghid de pornire rapidă vacon 54 Index Parametru Min Max Selectare referinţă A comandă I/O Selectare referinţă comandă de la panou de comandă Selectare referinţă comandă de la bus de câmp Presetat Unitate Presetat Selectare sursă referinţă frecvenţă atunci când punctul de comandă este I/O A. 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 OBSERVAŢIE! Valoarea presetată depinde de aplicaţia selectată cu parametrul A se vedea P A se vedea P Domeniu semnal AI = V / ma 1 = V / ma 1.26 Domeniu semnal AI = V / ma 1 = V / ma 1.27 Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie RO A se vedea P Funcţie AO A se vedea P ID Descriere M1.35 Pompe multiple (unităţi de acţionare multiple) Index Parametru Min Max Unitate Câştig PID 0,00 100,00 % 100,00 18 ID Descriere Dacă valoarea parametrului este setată la 100 %, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10 %. 24-hour support +358 (0) vacon@vacon.com 1

58 vacon 55 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max Durată integrare PID 0,00 600,00 s 1, Durată derivativă PID 0,00 100,00 s 0, Selectare unitate proces Minim unitate proces Variabil Variabil Variabil Maxim unitate proces Variabil Variabil Variabil Selectare sursă semnal răspuns 1 Selectare sursă punct de referinţă 1 Punct de referinţă 1 panou comandă Limită 1 frecvenţă mod aşteptare Temporizare 1 mod aşteptare Unitate Presetat Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10,00 %/s. Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare timp de 1,00 s determină modificarea ieşirii controlerului cu 10,00 %/s. Selectaţi unitatea pentru variabile de proces. A se vedea P Valoarea unităţii de proces reprezentând 0 % din semnalul de răspuns PID. Valoarea unităţii de proces reprezentând 100 % din semnalul de răspuns PID A se vedea P A se vedea P Variabil Variabil Variabil ,0 320,0 Hz 0, s Nivel 1 activare Variabil Variabil Variabil Variabil Mod pompe multiple Număr de pompe ID Descriere Unitatea de acţionare intră în modul de aşteptare atunci când frecvenţa de ieşire rămâne sub această limită pentru un timp mai lung decât cel definit de parametrul Temporizare mod aşteptare. Timpul minim în care frecvenţa trebuie să rămână sub nivelul de aşteptare înainte ca unitatea de acţionare să fie oprită. Defineşte nivelul de supraveghere a reactivării pentru valoarea semnalului de răspuns PID. Utilizează unităţile de proces selectate. Selectează un mod de pompe multiple. 0 = O singură unitate de acţionare 1 = Unităţi secundare multiple 2 = Unităţi master multiple Numărul total de motoare (pompe/ventilatoare) utilizate în sistemul pompe multiple. 1 Tel (0) Fax +358 (0)

59 Vacon 100 FLOW - Ghid de pornire rapidă vacon 56 Index Parametru Min Max Număr identificare pompă Semnale de pornire şi de răspuns Interblocare pompă Schimbare automată Pompă schimbată automat Interval schimbare automată Zile schimbare automată Oră schimbare automată Schimbare automată: Limită frecvenţă Schimbare automată: Limită pompe Unitate Presetat , ,0 h 48, Număr de ordine unităţi de acţionare în sistemul de pompe. OBSERVAŢIE! Acest parametru este utilizat doar în modurile cu unităţi secundare multiple sau unităţi master multiple Sunt semnalele de pornire şi/sau de răspuns PID conectate la unitatea de acţionare? 0 = Neconectat 1 = Numai semnal de pornire conectat 2 = Ambele semnale conectate Activare/dezactivare utilizare sisteme de interblocare. Sistemele de interblocare sunt utilizate pentru a comunica sistemului dacă un motor este conectat sau nu. 0 = Dezactivat 1 = Activat Dezactivează/activează rotaţia motoarelor în ordinea de pornire şi de prioritate. 0 = Dezactivat 1 = Activat 0 = Pompă auxiliară 1 = Toate pompele După expirarea timpului definit cu acest parametru, funcţia de schimbare automată se activează în cazul în care capacitatea utilizată se află sub nivelul definit cu parametrii P şi P Domeniu: Luni...Duminică ID Ora 1787 Domeniu: 00:00:00 23:59:59 0,00 P Hz 25, Descriere Aceşti parametri definesc nivelul inferior sub care trebuie să rămână capacitatea utilizată, astfel încât să se activeze schimbarea automată. 24-hour support +358 (0) vacon@vacon.com 1

60 vacon 57 Vacon 100 FLOW - Ghid de pornire rapidă Index Parametru Min Max Lăţime de bandă % Temporizare lăţime de bandă Viteză constantă de producţie Interblocare pompă Referinţă golire s % Referinţă maximă Referinţă maximă Unitate Presetat DigIN Slot0.1 ID 426 Hz 50, Descriere Procentaj punct de referinţă. Exemplu: Punct de referinţă = 5 bari, lăţime de bandă = 10 %: Cât timp valorile de răspuns rămân între 4,5...5,5 bari, nu se va produce deconectarea sau scoaterea motorului din circuit. La un semnal de răspuns în afara lăţimii de bandă, este necesar să treacă acest timp înainte ca pompele să fie adăugate sau scoase din circuit. Defineşte viteza constantă la care pompa se blochează, după ce este atinsă frecvenţa maximă şi următoarea pompă începe reglarea în modul cu unităţi master multiple FALS = Nu este activ ADEVĂRAT = Activ Defineşte referinţa de frecvenţă când este activată funcţia de golire. 1 Tel (0) Fax +358 (0)

61 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon INTERFEŢE CU UTILIZATORUL DIN VACON 100 FLOW Acest capitol prezintă diferitele interfeţe cu utilizatorul din Vacon 100 FLOW: Panou de comandă Vacon Live Bus de câmp 2.1 Navigarea pe panoul de comandă Consultaţi descrierea butonului şi afişajului panoului de comandă din capitolul 1.1. Datele de pe panoul de comandă sunt organizate în meniuri şi submeniuri. Utilizaţi săgeţile Sus şi Jos pentru a vă deplasa printre meniuri. Accesaţi grupul/articolul prin apăsarea butonului OK şi reveniţi la nivelul anterior prin apăsarea butonului Înapoi/Resetare. Câmpul Locaţie indică locaţia dvs. curentă. Câmpul stare oferă informaţii despre starea actuală aunităţii de acţionare. A se vedea Figura 24. Structura meniului principal este prezentată în Figura hour support +358 (0) vacon@vacon.com 2

62 vacon 59 Interfeţe cu utilizatorul din Vacon 100 FLOW Huvudmeny M1 Snabbinställning M2 Övervakning Undermenyer M1.1 Guider M2.1 Multidisplay M2.2 Trendkurva M2.3 Grund M2.4 I/O M2.6 Tillägg/avancerat M2.7 Timerfunktioner M2.8 PID-regulator M2.9 Extern PID-regulator M2.10 Multipump M2.11 Underhållsräknare M2.12 Fältbussdata Huvudmeny Undermenyer Huvudmeny Undermenyer M3 Parametrar M3.1 Motorinställning M4 Diagnostik M4.4 Totalräknare M3.2 Start/stopp-inst. M4.5 Trippräknare M3.3 Börvärden M3.4 Ramper och bromsn. M3.5 I/O-konfiguration M3.6 Fältbuss med datamappning M3.7 Förbjuden frekv. M3.8 Övervakningar M3.9 Skydd M5 I/O och hårdvara M4.6 Programvaruinformation M5.1 Standard-I/O M5.2 M5.4 Kortplats C, D och E M5.5 Realtidsklocka M5.6 Inställningar för kraftenhet M5.8 RS-485 M3.10 Automatisk återställning M5.9 Ethernet M3.11 Applikationsinställningar M6 Anv.inställning P6.1 Val av språk M3.12 Timerfunktioner M6.5 Parameterbackup M3.13 PID-regulator M3.14 Extern PID-regulator M6.6 Parameterjämförelse P6.7 Enhetsnamn M3.15 Multipump M3.16 Underhållsräknare M7 Favoriter M3.17 Brandfunktion M8 Behörighetsnivåer M8.1 Behörighetsnivå M3.18 Motorförvärmning M8.2 Behörighetskod M3.19 Omriktaranpassning M3.21 Pumpstyrning 3078.emf Figura 23. Diagrama de navigare pe panoul de comandă 2 Tel (0) Fax +358 (0)

63 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon Panoul de comandă grafic Vacon Statusfält Statusfält STOPP/KÖR KLAR/EJ KLAR/FEL Riktning LARM Styrplats: PC/IO/MANÖVERPANEL/FÄLTBUSS Platsfält (Parameterns id-nummer och var du är i menysystemet) Aktiverad grupp/objekt: Tryck på OK om du vill öppna menyn Antalet objekt i gruppen Figura 24. Meniu principal Utilizarea panoului de comandă grafic Editarea valorilor Valorile selectabile pot fi accesate şi editate pe panoul de comandă grafic în două moduri diferite. Parametri cu o singură valoare valabilă În general, pentru fiecare parametru este setată o singură valoare. Valoarea este selectată fie dintr-o listă de valori (a se vedea exemplul de mai jos), fie parametrului îi este atribuită o valoare numerică dintr-un domeniu definit (de exemplu 0, ,00 Hz). Schimbaţi valoarea unui parametru urmând procedura de mai jos: 1. Identificaţi parametrul. 2. Intraţi în modul Editare. 3. Setaţi o valoare nouă cu butoanele săgeată sus/jos. De asemenea, puteţi trece de la o cifră la alta cu butoanele săgeată stânga/dreapta dacă valoarea este numerică şi puteţi schimba apoi valoarea cu butoanele săgeată sus/jos. 4. Confirmaţi modificarea cu butonul OK sau ignoraţi schimbarea prin revenirea la nivelul anterior cu butonul Înapoi/Resetare. ELLER Figura 25. Editarea tipică a valorilor pe panoul de comandă grafic (valoare text) 24-hour support +358 (0) vacon@vacon.com 2

64 vacon 61 Interfeţe cu utilizatorul din Vacon 100 FLOW 9257.emf Figura 26. Editarea tipică a valorilor pe panoul de comandă grafic (valoare numerică) Parametri cu selectare căsuţă de validare Unii parametri permit selectarea mai multor valori. Efectuaţi o selecţie de căsuţă de validare la fiecare valoare pe care doriţi să oactivaţi, conform instrucţiunilor de mai jos.... Kryssrutan är markerad Figura 27. Efectuarea selectării valorilor cu căsuţă de validare pe panoul de comandă grafic 9256.emf Resetarea erorilor Instrucţiuni despre modul de resetare a unei erori sunt disponibile în capitolul 9.1 Apariţia unei erori Butonul Funcţii Butonul FUNCŢII este utilizat pentru patru funcţii: 1. accesarea rapidă a paginii de comandă, 2. comutarea uşoară între modurile local (panou de comandă) şi comandă la distanţă, 3. schimbarea sensului de rotaţie şi 4. editarea rapidă a valorii parametrilor. Puncte de comandă Punctul de comandă este locul de unde unitatea de acţionare poate fi pornită sau oprită. Fiecare punct comandă are propriul parametru pentru selectarea sursei de referinţă pentru frecvenţă. Punctul local de comandă este întotdeauna panoul de comandă. Punctul de comandă de la distanţă este determinat de parametrul P3.2.1 (I/O sau bus de câmp). Punctul de comandă selectat poate fi văzut în bara de stare a panoului de comandă. 2 Tel (0) Fax +358 (0)

65 V. Fjärrstyrplats I/O A FÄLTBUSS PANEL I/O P Styrplats I/O B P P3.2.2 Lokal/fjärr MUX K IN 0 IN 1 VAL G IN 0 IN 1 V I/O B VAL G IN 0 IN 1 FB CW.bit8 Tvingad till FB-kontroll V FÄLTBUSS V PANEL VAL G IN 0 IN 1 VAL G IN 0 IN 1 I/O PC P Fältbuss styrplats PC-styrning aktiv C V PC FÄLTBUSS VAL G IN 0 IN 1 VAL G IN 0 IN 1 V Slutstyrplats 9336.emf Interfeţe cu utilizatorul din Vacon 100 FLOW vacon yrplats panel Figura 28. Locaţie comandă Loc comandă la distanţă I/O A, I/O B şi busul de câmp pot fi utilizate ca puncte de comandă de la distanţă. I/O A şi busul de câmp au cea mai redusă prioritate şi pot fi alese cu parametrul P3.2.1 (Punct de comandă de la distanţă). I/O B poate dezactiva punctul de comandă de la distanţă selectat cu parametrul P3.2.1 utilizând o intrare digitală. Intrarea digitală se selectează cu parametrul P (Comandă forţată I/O B). Punctul de comandă local Panoul de comandă este întotdeauna utilizat ca punct de comandă în cazul comenzii locale. Comanda locală are o prioritate mai ridicată faţă de comanda de la distanţă. Aşadar, dacă, de exemplu, modul De la distanţă este dezactivat de parametrul P prin intrare digitală, punctul de comandă va fi comutat pe panou de comandă dacă este selectat Local. Comutarea între modul local şi modul de comandă de la distanţă se realizează prin apăsarea butonului FUNCŢII de pe panoul de comandă sau prin utilizarea parametrului Local/De la distanţă (ID211). Schimbarea punctelor de comandă Schimbarea punctului de comandă din De la distanţă în Local (panou de comandă). 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butonul Săgeată sus sau Săgeată jos pentru a selecta Local/La distanţă şi confirmaţi cu butonul OK. 3. Pe următorul ecran, selectaţi Local sau La distanţă şi confirmaţi încă o dată cu butonul OK. 4. Ecranul va reveni în aceeaşi locaţie în care a fost atunci când butonul FUNCŢII a fost apăsat. Cu toate acestea, dacă punctul de comandă de la distanţă a fost schimbat pe local (panou de comandă), vi se va indica referinţa panoului de comandă. STOP READY Keypad Main Menu ID: M1 Monitor ( 12 ) Parameters ( 21 ) Diagnostics ( 6 ) FUNCT STOP Ready Keypad Choose action? ID:1805 ID:211 Change direction Control page Local/Remote STOP READY Keypad Local/Remote Local Remote STOP READY I/O Main Menu ID: M1 Monitor ( 12 ) Parameters ( 21 ) Diagnostics ( 6 ) 9161.emf Figura 29. Schimbarea punctelor de comandă 24-hour support +358 (0) vacon@vacon.com 2

66 vacon 63 Interfeţe cu utilizatorul din Vacon 100 FLOW Accesarea paginii de comandă Pagina de comandă este concepută pentru utilizarea uşoară şi supravegherea celor mai importante valori. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butonul Săgeată sus sau Săgeată jos pentru a selecta Pagina de comandă şi confirmaţi cu butonul OK. 3. Apare pagina de comandă Dacă punctul de comandă panou de comandă şi referinţa panoului de comandă sunt selectate pentru utilizare, puteţi seta Referinţă panou de comandă după ce apăsaţi butonul OK. Dacă sunt utilizate alte puncte de comandă sau alte valori de referinţă, ecranul va afişa referinţa de frecvenţă care nu este editabilă. Celelalte valori de pe pagină sunt valori pentru supraveghere multiplă. Puteţi alege ce valori să apară pentru supraveghere (pentru această procedură, a se vedea Supraveghere). STOP READY I/O Main Menu STOP Ready Keypad Choose action STOP READY Keypad Keypad Reference ID: M1 Monitor ( 12 ) Parameters ( 21 ) Diagnostics ( 6 ) FUNCT ID:1805 Change direction Control page Local/Remote ID:184 Output Frequency 0.00Hz Motor Current ( A ) 0.00 Hz Motor Torque 0.00% Motor Power 0.00% STOP READY Keypad Keypad Reference ID: Hz Output Frequency Motor Torque 0.00Hz Motor Current 0.00% Motor Power ( 60.00A ) 0.00% 9162.emf Figura 30. Accesarea paginii de comandă 2 Tel (0) Fax +358 (0)

67 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon 64 Schimbarea sensului de rotaţie Sensul de rotaţie al motorului poate fi modificat rapid cu ajutorul butonului FUNCŢII. OBSERVAŢIE! Comanda de schimbare a direcţiei nu este vizibilă în meniu dacă punctul de comandă selectat nu este Local. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butoanele săgeată sus sau săgeată jos pentru a selecta schimbarea sensului de rotaţie şi confirmaţi cu butonul OK. 3. Apoi alegeţi sensul de rotaţie dorit pentru motor. Sensul de rotaţie actual este indicat prin iluminare intermitentă. Confirmaţi cu ajutorul butonului OK. 4. Sensul de rotaţie se modifică imediat iar indicatorul săgeată din câmpul de stare se schimbă. STOP READY I/O Main Menu RUN Ready Keypad Choose action RUN Ready Keypad Choose action ID: M1 Monitor ( 7 ) Parameters ( 15 ) Diagnostics ( 6 ) FUNCT ID:1805 Change direction Control page Local/Remote ID:1805 Reverse Forward STOP READY I/O Main Menu ID: M1 Monitor ( 7 ) Parameters ( 15 ) Diagnostics ( 6 ) 9163.ai Figura 31. Editarea rapidă Prin intermediul funcţiei Editare rapidă puteţi accesa rapid parametrul dorit prin introducerea numărului de identificare al acestuia. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butoanele săgeată sus sau săgeată jos pentru a selecta editarea rapidă, după care confirmaţi cu butonul OK. 3. Apoi introduceţi numărul de identificare al parametrului sau valoarea de supraveghere pe care doriţi să oaccesaţi. Apăsaţi butonul OK pentru a confirma. 4. Parametrul dorit sau valoarea de supraveghere dorită apar pe ecran (în modul editare/ supraveghere.) 24-hour support +358 (0) vacon@vacon.com 2

68 vacon 65 Interfeţe cu utilizatorul din Vacon 100 FLOW Copierea parametrilor OBSERVAŢIE! Această funcţie este disponibilă numai în panoul de comandă grafic. Funcţia de copiere a parametrilor poate fi utilizată pentru copierea parametrilor de pe o unitate de acţionare pe alta. Parametrii sunt salvaţi întâi pe panoul de comandă, apoi panoul de comandă este detaşat şi conectat la altă unitate de acţionare. După aceasta, parametrii sunt descărcaţi pe noua unitate de acţionare, fiind restauraţi de pe panoul de comandă. Înainte de a copia cu succes parametri de pe panoul de comandă pe o unitate de acţionare, unitatea de acţionare trebuie oprită înainte ca parametrii să fie încărcaţi. Accesaţi mai întâi meniul Setări utilizator şi identificaţi submeniul Copie de siguranţă parametri. În submeniul Copie de siguranţă parametri, puteţi selecta trei funcţii posibile: Revenire la setările din fabrică va restabili setările originale ale parametrilor făcute din fabrică. Prin selectarea Memorare în panoul de comandă, puteţi copia toţi parametrii în panoul de comandă. Restaurare din panoul de comandă va copia toţi parametrii din panoul de comandă pe o unitate de acţionare. STOP READY Keypad ID: M6 I/O and Hardware ( 9 ) User settings ( 4 ) Favourites ( 0 ) Main Menu STOP READY Keypad ID: M6.5 Parameter backup ( 7 ) Drive name User settings Application selection Drive STOP READY Keypad Parameter backup ID: M6.5.1 Restore factory defaults Save to keypad Restore from keypad 9164.emf Figura 32. Copierea parametrilor OBSERVAŢIE! Dacă panoul de comandă este schimbat între unităţi de acţionare de mărimi diferite, valorile copiate ale următorilor parametri nu vor fi utilizate: Curent nominal motor (P ) Tensiune nominală motor (P ) Turaţie nominală motor (P ) Putere nominală motor (P ) Frecvenţă nominală motor (P ) Cos fi motor (P ) Frecvenţă comutare (P ) Limită curent motor (P ) Limită curent cu ax motor blocat (P ) Frecvenţă maximă (P ) Frecvenţă punct slăbire câmp (P ) Frecvenţă punct central U/f (P ) Tensiune frecvenţă zero (P ) Curent magnetizare la pornire (P ) Curent frână CC (P ) Curent frânare în flux (P ) Constantă termică de timp motor (P ) 2 Tel (0) Fax +358 (0)

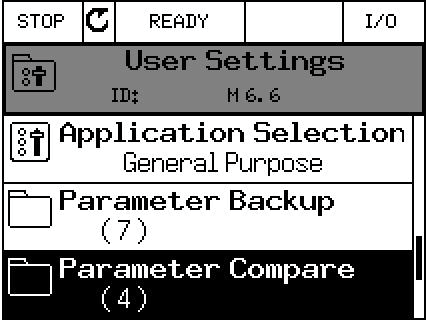

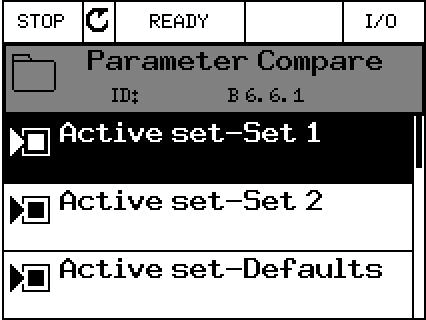

69 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon Compararea parametrilor Cu această funcţie, utilizatorul poate compara setul de parametri activi cu unul dintre următoarele patru seturi: Setul 1 (B6.5.4: Memorare în set 1, a se vedea capitolul 7.1.1) Setul 2 (B6.5.6: Memorare în set 2, a se vedea capitolul 7.1.1) Setări prestabilite (setări din fabrică, a se vedea capitolul 7.1.1) Set panou de comandă (B6.5.2: Memorare în panoul de comandă, a se vedea capitolul 7.1.1) A se vedea figura de mai jos. OBSERVAŢIE! Dacă setul de parametri cu care urmează a fi efectuată comparaţia nu a fost memorat, pe ecran se va afişa: Comparare nereuşită 9305.emf Värdet för den nuvarande parametern Värdet för den uppsättning du jämför med Figura 33. Comparare parametri 24-hour support +358 (0) vacon@vacon.com 2

70 vacon 67 Interfeţe cu utilizatorul din Vacon 100 FLOW Texte de ajutor Panoul de comandă grafic este prevăzut cu funcţia de ajutor imediat şi cu ecrane de informaţii pentru diverse articole. Toţi parametrii oferă un ecran de ajutor imediat. Selectaţi Ajutor şi apăsaţi butonul OK. Informaţiile text sunt disponibile şi pentru erori, alarme şi asistent de configurare. STOP READY I/O Digital Inputs ID:403 M Ctrl Signal 1 A Ctrl Signal 2 A STOP READY I/O ID:403 M Edit Help Ctrl signal 1 A STOP READY I/O Ctrl signal 1 A ID:403 M Start Signal 1 for control Place I/O A. Start Signal 1 functionality chosen with I/O A Logic in Start/Stop Setup Menu. Ctrl Signal 1 B ( 6 ) Add to favorites ( 6 ) 9165.emf Figura 34. Exemplu de text de ajutor OBSERVAŢIE! Textele de ajutor sunt întotdeauna în limba engleză. 2 Tel (0) Fax +358 (0)

71 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon Panoul de comandă text Vacon Puteţi să alegeţi şi un aşa-numit Panou de comandă text pentru interfaţa dvs. de utilizator. În principal, are aceleaşi funcţionalităţi ca şi panoul de comandă grafic, deşi unele dintre acestea sunt puţin limitate Ecranul panoului de comandă Afişajul panoului de comandă indică starea motorului şi a unităţii de acţionare, dar şi orice nereguli în funcţionarea motorului sau a unităţii de acţionare. Pe afişaj, utilizatorul vede informaţii despre unitatea de acţionare şi locaţia sa actuală în structura meniului şi despre articolul afişat. Dacă textul de pe linia de text este prea mare pentru a încăpea pe ecran, textul se va derula de la stânga la dreapta pentru a dezvălui întregul şir text. Indicatoare: Stare Indicatoare: Alarmă, eroare Nume grup sau parametru Locaţie meniu 9167.emf Indicatoare: Sens rotaţie Indicatoare: Locaţie comandă Figura hour support +358 (0) vacon@vacon.com 2

72 vacon 69 Interfeţe cu utilizatorul din Vacon 100 FLOW Utilizarea panoului de comandă text Editarea valorilor Schimbaţi valoarea unui parametru urmând procedura de mai jos: 1. Identificaţi parametrul. 2. Intraţi în modul Editare apăsând OK. 3. Setaţi o valoare nouă cu butoanele săgeată sus/jos. De asemenea, puteţi trece de la o cifră la alta cu butoanele săgeată stânga/dreapta, dacă valoarea este numerică şi puteţi schimba apoi valoarea cu butoanele săgeată sus/jos. 4. Confirmaţi modificarea cu butonul OK sau ignoraţi schimbarea, prin revenirea la nivelul anterior cu butonul Înapoi/Resetare. BACK RESET Figura 36. Editarea valorilor Resetarea erorilor Instrucţiuni privind modul de resetare a unei erori sunt disponibile în 9.1 Apariţia unei erori Butonul Funcţii Butonul FUNCŢII este utilizat pentru patru funcţii: Puncte de comandă Punctul de comandă este locul de unde unitatea de acţionare poate fi pornită sau oprită. Fiecare punct comandă are propriul parametru pentru selectarea sursei de referinţă pentru frecvenţă. Punctul local de comandă este întotdeauna panoul de comandă. Punctul de comandă de la distanţă este determinat de parametrul P3.2.1 (I/O sau bus de câmp). Punctul de comandă selectat poate fi văzut în bara de stare a panoului de comandă. Loc comandă la distanţă I/O A, I/O B şi busul de câmp pot fi utilizate ca puncte de comandă de la distanţă. I/O A şi busul de câmp au cea mai redusă prioritate şi pot fi alese cu parametrul P3.2.1 (Punct de comandă de la distanţă). I/O B poate dezactiva punctul de comandă de la distanţă selectat cu parametrul P3.2.1 utilizând o intrare digitală. Intrarea digitală se selectează cu parametrul P (Comandă forţată I/O B). Punctul de comandă local Panoul de comandă este întotdeauna utilizat ca punct de comandă în cazul comenzii locale. Comanda locală are o prioritate mai ridicată faţă de comanda de la distanţă. Aşadar, dacă, de exemplu, modul De la distanţă este dezactivat de parametrul P prin intrare digitală, punctul de comandă va fi comutat pe panou de comandă dacă este selectat Local. Comutarea între modul local şi modul de comandă de la distanţă se realizează prin apăsarea butonului FUNCŢII de pe panoul de comandă sau prin utilizarea parametrului Local/De la distanţă (ID211) emf 2 Tel (0) Fax +358 (0)

73 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon 70 Schimbarea punctelor de comandă Schimbarea punctului de comandă din De la distanţă în Local (panou de comandă). 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Utilizând butoanele săgeată, selectaţi Local/La distanţă şi confirmaţi cu butonul OK. 3. Pe următorul ecran, selectaţi Local sau La distanţă şi confirmaţi încă odată cu butonul OK. 4. Ecranul va reveni în aceeaşi locaţie în care a fost atunci când butonul FUNCŢII a fost apăsat. Cu toate acestea, dacă punctul de comandă de la distanţă a fost schimbat pe Local (panou de comandă), vi se va indica referinţa panoului de comandă. FUNCT Figura 37. Schimbarea punctelor de comandă 9169.emf Accesarea paginii de comandă Pagina de comandă este concepută pentru utilizarea uşoară şi supravegherea celor mai importante valori. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butonul Săgeată sus sau Săgeată jos pentru a selecta Pagina de comandă şi confirmaţi cu butonul OK. 3. Apare pagina de comandă. Dacă punctul de comandă panou de comandă şi referinţa panoului de comandă sunt selectate pentru utilizare, puteţi seta Referinţă panou comandădupă ce apăsaţi butonul OK. Dacă sunt utilizate alte puncte de comandă sau alte valori de referinţă, ecranul va afişa referinţa de frecvenţă care nu este editabilă. FUNCT Figura 38. Accesarea paginii de comandă 9170.emf 24-hour support +358 (0) vacon@vacon.com 2

74 vacon 71 Interfeţe cu utilizatorul din Vacon 100 FLOW Schimbarea sensului de rotaţie Sensul de rotaţie al motorului poate fi modificat rapid cu ajutorul butonului FUNCŢII. OBSERVAŢIE! Comanda de schimbare a direcţiei nu este vizibilă în meniu dacă punctul de comandă selectat nu este Local. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butoanele săgeată sus sau săgeată jos pentru a selecta schimbarea sensului de rotaţie şi confirmaţi cu butonul OK. 3. Apoi alegeţi sensul de rotaţie dorit pentru motor. Sensul de rotaţie actual este indicat prin iluminare intermitentă. Confirmaţi cu ajutorul butonului OK. 4. Sensul de rotaţie se modifică imediat iar indicatorul săgeată din câmpul de stare se schimbă. Editarea rapidă Prin intermediul funcţiei Editare rapidă puteţi accesa rapid parametrul dorit prin introducerea numărului de identificare al acestuia. 1. Apăsaţi butonul FUNCŢII oriunde în structura meniului. 2. Apăsaţi butoanele săgeată sus sau săgeată jos pentru a selecta editarea rapidă, după care confirmaţi cu butonul OK. 3. Apoi introduceţi numărul de identificare al parametrului sau valoarea de supraveghere pe care doriţi să oaccesaţi. Apăsaţi butonul OK pentru a confirma. 4. Parametrul dorit sau valoarea de supraveghere dorită apar pe ecran (în modul editare/ supraveghere). 2 Tel (0) Fax +358 (0)

75 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon Structura meniului Tabelul 1. Meniuri panou de comandă Configurarea A se vedea paragraful 1. rapidă Supraveghere Supraveghere multiplă* Curbă de tendinţă* Bază I/O Suplimentar/avansat Funcţii cronometru Controler PID Controler PID extern Pompe multiple Contoare întreţinere Date bus de câmp Parametri A se vedea paragraful 8. Diagnostic Erori active Resetare erori Istoric erori Contoare totalizatoare Contoare parţiale Informaţii software I/O şi hardware Setări utilizator Slot C Slot D Slot E Ceas în timp real Setări bloc de alimentare Panou de comandă RS-485 Ethernet Setări utilizator Selectări de limbă Copie de siguranţă parametri* Comparare parametri Nume unitate de acţionare Favorite * A se vedea paragraful 7.2. Niveluri A se vedea paragraful 7.3. utilizator *. Nu este disponibil în panoul de comandă text 24-hour support +358 (0) vacon@vacon.com 2

76 vacon 73 Interfeţe cu utilizatorul din Vacon 100 FLOW Configurarea rapidă Grupul de configurare rapidă include diverşi asistenţi şi parametri de configurare rapidă ai aplicaţiei Vacon 100. Informaţii mai detaliate despre parametrii acestui grup puteţi găsi în paragraful Supraveghere Supraveghere multiplă OBSERVAŢIE! Acest meniu nu este disponibil în panoul de comandă text. În pagina supraveghere multiplă, puteţi reuni patru până la nouă valori pe care doriţi să le supravegheaţi. Numărul articolelor supravegheate poate fi selectat cu ajutorul parametrului STOP READY I/O Main Menu ID: M1 Quick Setup ( 4 ) Monitor ( 12 ) Parameters ( 21 ) STOP READY I/O ID25 Multimonitor 0.00 Hz FreqReference FreqReferenc Output Freq Motor Speed 20.0 Hz 0.00Hz 0.0rpm Motor Curre Motor Torque Motor Voltage 0.00A 0.00% 0.0V DC-link volt Unit Tempera Motor Tempera 0.0V 81.9 C 0.0% STOP READY I/O Monitor ID: M2.1 Multimonitor Basic (7) Timer functions (13) STOP Ready I/O FreqReference ID:1 M Output frequency 0.00 Hz FreqReference Hz Motor Speed 0.00 rpm Motor Current 0.00 A Motor Torque 0.00 % Motor Power 0.00 % 9171.emf Figura 39. Pagina de supraveghere multiplă Schimbaţi valoarea supravegheată prin activarea celulei pentru valoare (cu butoanele săgeată stânga/dreapta) şi faceţi clic pe OK. Apoi alegeţi un articol nou din lista de valori pentru supraveghere şi faceţi clic încă o dată pe OK. Curbă de tendinţă Funcţia Curbă de tendinţă este o prezentare grafică a două valori supravegheate simultan. Bază Valorile de supraveghere de bază sunt valorile actuale ale parametrilor şi semnalelor selectate, precum şi stările şi măsurătorile. I/O Aici pot fi supravegheate stările şi nivelurile diverselor valori aferente semnalelor de intrare sau ieşire. A se vedea paragraful Intrări temperatură A se vedea capitolul Suplimentar/avansat Supravegherea a diverse valori avansate, de exemplu valorile busului de câmp. A se vedea paragraful Tel (0) Fax +358 (0)

77 Interfeţe cu utilizatorul din Vacon 100 FLOW vacon 74 Funcţii cronometru Supravegherea funcţiilor cronometrului şi ceasului în timp real. A se vedea paragraful Controler PID Supravegherea valorilor controlerului PID. A se vedea paragraful Controler PID extern Supravegherea valorilor controlerului PID extern. A se vedea paragraful Pompe multiple Supravegherea valorilor legate de utilizarea mai multor unităţi de acţionare. A se vedea paragraful Contoare întreţinere Supravegherea valorilor legate de contoarele de întreţinere. A se vedea paragraful Date bus de câmp Datele busului de câmp indicate ca valori supravegheate în scop de depanare, de exemplu la punerea în funcţiune a busului de câmp. A se vedea paragraful hour support +358 (0) vacon@vacon.com 2

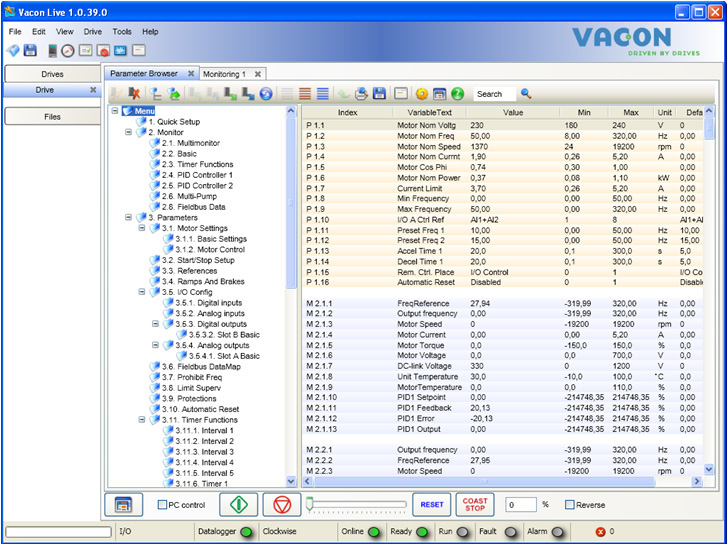

78 vacon 75 Interfeţe cu utilizatorul din Vacon 100 FLOW 2.5 Vacon Live Vacon Live este un instrument pentru PC ce are ca scop punerea în funcţiune şi întreţinerea unităţilor de acţionare din noua generaţie (Vacon10, Vacon20, Vacon100). Vacon Live poate fi descărcat de pe Vacon Live include următoarele caracteristici: Parametrizare, supraveghere, informaţii unităţi de acţionare, înregistrator de date etc. Instrumentul de descărcare a software-ului, Vacon Loader, este integrat. Compatibil cu RS-422 şi Ethernet Compatibil cu Windows XP, Vista, 7 şi 8 Limbi acceptate: engleză, germană, spaniolă, finlandeză, franceză, italiană, rusă, suedeză, chineză, cehă, daneză, olandeză, poloneză, portugheză, română, slovacă şi turcă. Conexiunile pot fi realizate prin cablu negru USB/RS-422 Vacon sau cablu Ethernet (Vacon 100) Driverele RS-422 sunt instalate automat în timpul instalării Vacon Live. După ce conexiunea este realizată, Vacon Live găseşte automat unitatea conectată Figura 40. Vacon Live - fereastră principală OBSERVAŢIE! Aflaţi mai multe informaţii despre utilizarea aplicaţiei Vacon Live în fişierele de ajutor ale acesteia 2 Tel (0) Fax +358 (0)

79 Meniu de supraveghere vacon MENIU DE SUPRAVEGHERE 3.1 Grupul de supraveghere Unitatea de acţionare c.a. vă oferă posibilitatea de a supraveghea valorile actuale ale parametrilor şi ale semnalelor, precum şi stările şi măsurătorile. Unele valori supravegheate pot fi personalizate Supravegherea multiplă Pe pagina multi-monitor, puteţi reuni între patru şi nouă valori pe care doriţi să le supravegheaţi. Numărul de articole supravegheate poate fi selectat cu ajutorul parametrului P A se vedea Tabelul 50 pentru mai multe informaţii emf Figura Curba de tendinţă Funcţia Curbă de tendinţă este o prezentare grafică a două valori supravegheate simultan. Selectarea valorilor ce urmează a fi supravegheate iniţiază procesul de înregistrare a valorilor. În submeniul Curbă tendinţă puteţi să vizualizaţi curba de tendinţă, să efectuaţi selecţia semnalelor, să stabiliţi setările de minim şi maxim, să stabiliţi intervalul de eşantionare şi să decideţi dacă se va utiliza sau nu opţiunea de scalare automată. Modificaţi valorile ce urmează a fi supravegheate procedând în felul următor: 1. Identificaţi meniul Curbă tendinţă în meniul Supraveghere şi apăsaţi OK. 2. Intraţi în meniul Vizualizare curbă tendinţă apăsând din nou OK. 3. Valorile selectate pentru supraveghere în acest moment sunt Referinţă frecvenţă şi Turaţie motor, vizibile în partea inferioară a ecranului. 4. Numai două valori pot fi supravegeate simultan sub formă de curbe de tendinţă. Folosind butoanele săgeată, selectaţi una din valorile curente pe care doriţi să o modificaţi, după care apăsaţi OK. 5. Parcurgeţi lista valorilor posibile de supraveghere folosind butoanele săgeată, selectaţi valoarea dorită şi apăsaţi OK. 6. Curba de tendinţă a valorii modificate poate fi vizualizată pe ecran. 24-hour support +358 (0) vacon@vacon.com 3

80 vacon 77 Meniu de supraveghere 9250.emf Figura 42. Funcţia Curbă tendinţă vă permite să opriţi evoluţia curbei şi să citiţi valorile individuale exacte. 1. În ecranul Curbă tendinţă, selectaţi ecranul cu ajutorul butonului săgeată sus (cadrul ferestrei este evidenţiat) şi apăsaţi OK în punctului curbei aflate în evoluţie. Pe ecran apare o linie subţire verticală. 2. Deplasările de pe ecran se opresc şi valorile din partea inferioară a ecranului corespund ăpoziţiei liniei subţiri. 3. Utilizaţi butoanele săgeată stânga şi dreapta pentru a deplasa linia subţire în scopul de a vedea valorile exacte corespunzătoare unei alte poziţii emf Figura Tel (0) Fax +358 (0)

81 Meniu de supraveghere vacon 78 Tabelul 2. Parametrii curbei de tendinţă Index Parametru Min Max Unitate Presetat ID Descriere M2.2.1 P2.2.2 Vizualizare curbă tendinţă Interval de eşantionare ms P2.2.3 Canal 1 min P2.2.4 Canal 1 max P2.2.5 Canal 2 min P2.2.6 Canal 2 max P2.2.7 Scalare automată Intraţi în acest meniu pentru aselecta şi supraveghea valori reprezentate sub formă de curbă. Setaţi aici intervalul de eşantionare. Utilizat în mod predefinit pentru scalare. Este posibil să fie necesare corecţii. Utilizat în mod predefinit pentru scalare. Este posibil să fie necesare corecţii. Utilizat în mod predefinit pentru scalare. Este posibil să fie necesare corecţii. Utilizat în mod predefinit pentru scalare. Este posibil să fie necesare corecţii. Semnalul selectat este scalat automat între valoarea minimă şi maximă, dacă acest parametru are valoarea hour support +358 (0) vacon@vacon.com 3

82 vacon 79 Meniu de supraveghere Bază Valorile de bază pentru supraveghere sunt prezentate în Tabelul 3. de mai jos. OBSERVAŢIE! Numai stările plăcii I/O standard sunt disponibile în meniul Supraveghere. Stările pentru toate semnalele plăcii I/O pot fi găsite ca date brute în meniul I/O şi în sistemul hardware. OBSERVAŢIE! Verificaţi stările plăcii I/O de extensie când acest lucru este solicitat în meniul I/O şi în sistemul hardware. Index Valoare supraveghere Tabelul 3. Articole meniu de supraveghere Unitate Scală ID Descriere V2.3.1 Frecvenţă ieşire Hz 0,01 1 Frecvenţa de ieşire spre motor V2.3.2 Referinţă frecvenţă Hz 0,01 25 Referinţa frecvenţă spre comandă motor V2.3.3 Turaţie motor rot/min 1 2 Turaţie actuală motor în rot/min V2.3.4 Curent motor A Variabil 3 V2.3.5 Cuplu motor % 0,1 4 Cuplu calculat la arbore V2.3.7 Putere la arbore motor % 0,1 5 Putere calculată la arborele motorului, în % V2.3.8 Putere la arbore motor kw/cp Variabil 73 Putere calculată la arborele motorului, în kw sau CP. Unitatea depinde de parametrul de selectare unităţi. V2.3.9 Tensiune motor V 0,1 6 Tensiunea de ieşire spre motor V Tensiune legătură c.c. V 1 7 Tensiunea măsurată la legătura c.c. aunităţii de acţionare V Temperatură unitate C/F 0,1 8 Temperatură radiator, în C sau F V Temperatură motor % 0,1 9 V Preîncălzire motor Temperatura motorului calculată în procente din temperatura nominală de lucru. Starea funcţiei de preîncălzire motor. 0 = OPRIT 1 = Încălzire (alimentare în curent c.c.) 3 Tel (0) Fax +358 (0)

83 Meniu de supraveghere vacon I/O Tabelul 4. Supraveghere semnal I/O Index Valoare supraveghere V2.4.1 Slot A DIN 1, 2, Unitate Scală ID Descriere Indică starea intrărilor digitale 1-3 în slotul A (I/O standard) V2.4.2 Slot A DIN 4, 5, Indică starea intrărilor digitale 4-6 în slotul A (I/O standard) V2.4.3 Slot B RO 1, 2, Indică starea intrărilor releu 1-3 în slotul B V2.4.4 Intrare analogică 1 % 0,01 59 V2.4.5 Intrare analogică 2 % 0,01 60 V2.4.6 Intrare analogică 3 % 0,01 61 V2.4.7 Intrare analogică 4 % 0,01 62 V2.4.8 Intrare analogică 5 % 0,01 75 V2.4.9 Intrare analogică 6 % 0,01 76 V Slot A AO1 % 0,01 81 Semnal de intrare în procente din domeniul folosit. Slot A.1 ca predefinit. Semnal de intrare în procente din domeniul folosit. Slot A.2 ca predefinit. Semnal de intrare în procente din domeniul folosit. Slot D.1 ca predefinit. Semnal de intrare în procente din domeniul folosit. Slot D.2 ca predefinit. Semnal de intrare în procente din domeniul folosit. Slot E.1 ca predefinit. Semnal de intrare în procente din domeniul folosit. Slot E.2 ca predefinit. Semnal analogic de ieşire în procente din domeniul folosit. Slot A (I/O standard) Intrări temperatură OBSERVAŢIE! Acest grup de parametri este vizibil numai cu o placă opţională pentru măsurarea temperaturii (OPT-BH) instalată. Index Tabelul 5. Valorile supravegheate ale intrărilor de temperatură Valoare supraveghere V2.5.1 Intrare 1 temperatură C/F 0,1 50 V2.5.2 Intrare 2 temperatură C/F 0,1 51 V2.5.3 Intrare 3 temperatură C/F 0,1 52 V2.5.4 Intrare 4 temperatură C/F 0,1 69 V2.5.5 Intrare 5 temperatură C/F 0,1 70 V2.5.6 Intrare 6 temperatură C/F 0,1 71 Unitate Scală ID Descriere Valoare măsurată a intrării 1 de temperatură. Lista intrărilor de temperatură este formată din primele 6 intrări de temperatură, începând cu slotul A şi continuând până la slotul E. Dacă intrarea este disponibilă dar nu este conectat niciun senzor, este afişată valoarea maximă deoarece rezistenţa măsurată este infinită. Valoarea poate fi forţată la nivelul său minim în loc de a cabla intrarea. Valoarea măsurată aintrării 2 de temperatură. A se vedea mai sus. Valoarea măsurată aintrării 3 de temperatură. A se vedea mai sus. Valoarea măsurată aintrării 4 de temperatură. A se vedea mai sus. Valoarea măsurată aintrării 5 de temperatură. A se vedea mai sus. Valoarea măsurată aintrării 6 de temperatură. A se vedea mai sus. 24-hour support +358 (0) vacon@vacon.com 3

84 vacon 81 Meniu de supraveghere Valori suplimentare şi avansate Index Valoare supraveghere Tabelul 6. Supravegherea valorilor avansate V2.6.1 Cuvânt de stare acţionare 1 43 V2.6.2 Stare pregătit 1 78 V2.6.3 Cuvânt 1 de stare aplicaţie Unitate Scală ID Descriere 1 89 Cuvânt codat în biţi B1 = Pregătit B2 = Funcţionare B3 = Eroare B6 = Activare funcţionare B7 = Activare alarmă B10 = Curent c.c. la oprire B11 = Frână c.c. activă B12 = Solicitare funcţionare B13 = Regulator motor activ Informaţii codate în biţi privind criteriile stării pregătit de lucru. Util pentru depanare când unitatea de acţionare nu se află în stare pregătită de lucru. Valorile sunt vizibile sub formă de căsuţe de validare pe panoul de comandă grafic. În caz de selectare ( ), valoarea este activă. B0: Activare funcţionare în regim B1: Nicio eroare activă B2: Întrerupător de sarcină închis B3: Tensiune c.c. între limite B4: Manager energie iniţializat B5: Blocul de alimentare nu blochează pornirea B6: Softul sistemului nu blochează pornirea Stări ale aplicaţiei codificate în biţi. Valorile sunt vizibile sub formă de căsuţe de validare pe panoul de comandă grafic. În caz de selectare ( ), valoarea este activă. B0 = Interblocare 1 B1 = Interblocare 2 B2 = Rezervat B3 = Rampă 2 activă B4 = Rezervat B5 = Comandă I/O A activă B6 = Comandă I/O B activă B7 = Comandă bus de câmp activă B8 = Comandă locală activă B9 = Comandă PC activă B10 = Frecvenţe presetate active B11 = Golire activă B12 = Mod incendiu activ B13 = Preîncălzire motor activă B14 = Oprire rapidă activă B15 = Unitate de acţionare oprită de la panoul de comandă 3 Tel (0) Fax +358 (0)

85 Meniu de supraveghere vacon 82 Index V2.6.4 Cuvânt 2 de stare aplicaţie 1 90 V2.6.5 Cuvânt 1 stare DIN 1 56 V2.6.6 Cuvânt 2 stare DIN 1 57 V2.6.7 Valoare supraveghere Curent motor cu o 1 zecimală Tabelul 6. Supravegherea valorilor avansate 0,1 45 V2.6.8 Sursă referinţă frecvenţă V2.6.9 Cod ultimă eroare activă 1 37 V ID ultimă eroare activă 1 95 Unitate Scală ID Descriere Stare a aplicaţiei codificată în biţi. Valorile sunt vizibile sub formă de căsuţe de validare pe panoul de comandă grafic. În caz de selectare ( ), valoarea este activă. B0 = Interzis accelerare/decelerare B1 = Întrerupător motor deschis B2 = PID activ B3 = Mod aşteptare PID activ B4 = Umplere lină PID activă B5 = Curăţare automată activă B6 = Pompă Jockey activă B7 = Pompă amorsare activă B8 = Antiblocare activă B9 = Supraveghere presiune intrare (Alarmă/Eroare) B10 = Protecţie contra îngheţului (Alarmă/Eroare) B11 = Alarmă suprapresiune Cuvânt pe 16 biţi unde fiecare bit reprezintă starea unei intrări digitale. Sunt citite 6 intrări digitale de la fiecare slot. Cuvântul 1 porneşte de la intrarea 1 din slotul A (bit0) şi ajunge până la intrarea 4 din slotul C (bit15). Cuvânt pe 16 biţi unde fiecare bit reprezintă starea unei intrări digitale. Sunt citite 6 intrări digitale de la fiecare slot. Cuvântul 1 porneşte de la intrarea 5 din slotul C (bit0) şi ajunge până la intrarea 6 din slotul E (bit13). Valoare de supraveghere pentru curent motor cu număr determinat de zecimale şi cu durată mai mică de filtrare. Poate fi utilizată, de exemplu, pentru comunicaţii pe busul de câmp pentru a obţine întotdeauna valoarea corectă indiferent de gabarit sau pentru supraveghere atunci când este nevoie de mai puţin timp de filtrare pentru curentul motorului. Indică sursa referinţei momentane de frecvenţă. 0 = PC 1 = Frecvenţe presetate 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = Controler PID 8 = Potenţiometru motor 10 = Golire 100 = Nedefinit 101 = Alarmă, frecvenţă presetată 102 = Curăţare automată Codul de eroare al ultimei erori active care nu a fost resetată. Identificatorul de eroare al ultimei erori active care nu a fost resetată. 24-hour support +358 (0) vacon@vacon.com 3

86 vacon 83 Meniu de supraveghere Index Valoare supraveghere Tabelul 6. Supravegherea valorilor avansate V Cod ultima alarmă activă 1 74 V ID ultima alarmă activă 1 94 V Stare regulator motor 1 77 Unitate Scală ID Descriere Codul de alarmă al ultimei alarme active care nu a fost resetată. Identificatorul de alarmă al ultimei alarme active care nu a fost resetată. B0 = Limită curent (motor) B1 = Limită curent (generator) B2 = Limită cuplu (motor) B3 = Limită cuplu (generator) B4 = Control supratensiune B5 = Comandă tensiune sub limită B6 = Limită putere (motor) B7 = Limită putere (generator) 3 Tel (0) Fax +358 (0)

87 Meniu de supraveghere vacon Supravegherea funcţiilor de cronometru Aici puteţi supraveghea valorile funcţiilor cronometrului şi ceasul în timp real. Index Valoare supraveghere Tabelul 7. Supravegherea funcţiilor de cronometru Unitate Scală ID Descriere V2.7.1 TC 1, TC 2, TC Este posibilă supravegherea stărilor celor trei canale de timp (TC) V2.7.2 Interval Stare interval cronometru V2.7.3 Interval Stare interval cronometru V2.7.4 Interval Stare interval cronometru V2.7.5 Interval Stare interval cronometru V2.7.6 Interval Stare interval cronometru V2.7.7 Cronometru 1 s V2.7.8 Cronometru 2 s Timp rămas pe cronometru dacă este activ Timp rămas pe cronometru dacă este activ V2.7.9 Cronometru 3 s Timp rămas pe cronometru dacă este activ V Ceas în timp real 1450 oo:mm:ss Supraveghere regulator PID Index Valoare supraveghere V2.8.1 Punct de referinţă PID1 Variabil V2.8.2 Semnal răspuns PID1 Variabil V2.8.3 V2.8.4 Răspuns PID (Sursa 1) Răspuns PID (Sursa 2) Tabelul 8. Supravegherea valorilor controlerului PID Unitate Scală ID Descriere Variabil Variabil V2.8.5 Valoare eroare PID1 Variabil În conformitate cu P În conformitate cu P În conformitate cu P În conformitate cu P În conformitate cu P V2.8.6 Ieşire PID1 % 0,01 23 V2.8.7 Stare PID Valoare punct de referinţă controler PID în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Valoare semnal răspuns controler PID în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Valoarea de supraveghere pentru semnalul de răspuns PID de la sursa de răspuns 1. Prezentată în unităţile de proces selectate. Valoarea de supraveghere pentru semnalul de răspuns PID de la sursa de răspuns 2. Prezentată în unităţile de proces selectate. Valoare eroare controler PID. Abaterea semnalului de răspuns faţă de punctul de referinţă, în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Ieşire PID în procente ( %). Această valoare poate fi introdusă, de exemplu, în comanda motorului (referinţă frecvenţă) sau la ieşirea analogică 0 = Oprit 1 = În funcţiune 3 = Mod de aşteptare 4 = În bandă inactivă (a se vedea capitolul ) 24-hour support +358 (0) vacon@vacon.com 3

88 vacon 85 Meniu de supraveghere Supraveghere controler PID extern Index V2.9.1 Tabelul 9. Supravegherea valorilor controlerului PID extern Valoare supraveghere Punct de referinţă ExtPID Unitate Scală ID Descriere Variabil V2.9.2 Răspuns ExtPID Variabil V2.9.3 Valoare eroare ExtPID Variabil În conformitate cu P În conformitate cu P În conformitate cu P V2.9.4 Ieşire PID extern % 0,01 86 V2.9.5 Stare ExtPID Valoare punct de referinţă controler PID extern, în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Valoare semnal răspuns controler PID extern, în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Valoare eroare controler PID extern. Abaterea semnalului de răspuns faţă de punctul de referinţă, în unităţi de proces. Unitatea de proces este selectată printr-un parametru. Ieşirea controlerului PID extern, în procente ( %). Această valoare poate fi introdusă, de exemplu, în ieşirea analogică. 0 = Oprit 1 = În funcţiune 2 = În bandă inactivă (a se vedea capitolul ) Supraveghere pompe multiple OBSERVAŢIE! Durată funcţionare pompă Durată funcţionare pompă 2... Durată funcţionare pompă 8 sunt utilizate doar în modul Pompe multiple (o singură unitate de acţionare). Dacă sunt utilizate modurile cu unităţi secundare multiple şi unităţi master multiple, valoarea contorului este citită din Durată funcţionare pompă (1). Fiecare durată de funcţionare a pompelor trebuie citită individual de pe fiecare unitate de acţionare. Index Valoare supraveghere Tabelul 10. Supraveghere pompe multiple V Motoare în funcţiune 1 30 V Schimbare automată V Urm. schimbare automată h 0, V Mod de lucru Unitate Scală ID Descriere Numărul motoarelor în funcţiune atunci când este utilizată funcţia Pompe multiple. Anunţă operatorul dacă este necesară schimbarea automată. 0 = Lipsă solicitare 1 = Solicitat Timpul rămas până la următoarea schimbare automată. Prezentat la rezoluţie de 0,1 h. Modul de funcţionare a unităţilor de acţionare când se lucrează în sistemul cu pompe multiple (unităţi de acţionare multiple). 0 = Slave (funcţionează ca pompă auxiliară) 1 = Master (funcţionează ca unitate master a sistemului cu pompe multiple) 2 = Nedefinit 3 Tel (0) Fax +358 (0)

89 Meniu de supraveghere vacon 86 Index V Stare pompe multiple V Stare comunicaţie V V V V V V V V Valoare supraveghere Durată funcţionare pompă (1) Durată funcţionare pompă (2) Durată funcţionare pompă (3) Durată funcţionare pompă (4) Durată funcţionare pompă (5) Durată funcţionare pompă (6) Durată funcţionare pompă (7) Durată funcţionare pompă (8) Tabelul 10. Supraveghere pompe multiple Unitate Scală ID Descriere h 0, h 0, h 0, h 0, h 0, h 0, h 0, h 0, = Neutilizat 10 = Oprit 20 = În aşteptare 30 = Antiblocare 40 = Curăţare automată 50 = Golire 60 = Umplere lină 70 = Reglare 80 = Următorul 90 = Producţie const. 200 = Necunoscut 0 = Neutilizat (funcţia pompe multiple (unităţi de acţionare multiple) neutilizată) 10 = Au avut loc erori de comunicare fatale (sau lipsa comunicării) 11 = Au avut loc erori (trimitere date) 12 = Au avut loc erori (primire date) 20 = Comunicare funcţională, nu au avut loc erori 30 = Stare necunoscută Mod cu o singură unitate de acţionare: Ore funcţionare pompa 1. Mod cu unităţi de acţionare multiple: Oreledefuncţionare ale acestei unităţi de acţionare (pompe) Mod cu o singură unitate de acţionare: Ore funcţionare pompa 2. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 3. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 4. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 5. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 6. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 7. Mod cu unităţi de acţionare multiple: Nu este în uz Mod cu o singură unitate de acţionare: Ore funcţionare pompa 8. Mod cu unităţi de acţionare multiple: Nu este în uz 24-hour support +358 (0) vacon@vacon.com 3

90 vacon 87 Meniu de supraveghere Contoare întreţinere Index Valoare supraveghere Tabelul 11. Supravegherea contoarelor de întreţinere V Contor întreţinere 1 h/ krot Variabil 1101 Unitate Scală ID Descriere Înregistrarea contorului de întreţinere în rotaţii x sau în ore. Pentru configurarea şi activarea acestui contor, a se vedea capitolul Supravegherea datelor busului de câmp Tabelul 12. Supravegherea datelor busului de câmp Index Valoare supraveghere V Cuv. comandă FB V V V V V V V V V V V V Referinţă turaţie bus câmp Date bus câmp intrare 1 Date bus câmp intrare 2 Date bus câmp intrare 3 Date bus câmp intrare 4 Date bus câmp intrare 5 Date bus câmp intrare 6 Date bus câmp intrare 7 Date bus câmp intrare 8 Cuvânt stare bus câmp Turaţie actuală bus câmp Date bus câmp ieşire 1 Unitate Scală ID Descriere Variabil , Cuvântul de comandă pentru bus de câmp folosit de aplicaţie în modul/formatul bypass. În funcţie de tipul busului de câmp sau al profilului, datele pot fi modificate înainte de a fi trimise către aplicaţie. Referinţa turaţiei scalată între frecvenţa minimă şi maximă din momentul respectiv, primită de aplicaţie. Frecvenţele minime şi maxime pot fi modificate după ce referinţa a fost primită, fără a afecta referinţa. Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Cuvântul de stare pentru bus de câmp trimis de aplicaţie în modul/formatul bypass. În funcţie de tipul busului de câmp sau al profilului, datele pot fi modificate înainte de a fi trimise către busul de câmp. Turaţia actuală în %. 0 şi 100 % corespund frecvenţelor minimă şi maximă. Această valoare este actualizată continuu în funcţie de frecvenţele minime şi maxime din momentul respectiv, precum şi în funcţie de frecvenţa de ieşire. Valori brute ale datelor de proces în format marcat de 32 biţi 3 Tel (0) Fax +358 (0)

91 Meniu de supraveghere vacon 88 Tabelul 12. Supravegherea datelor busului de câmp Index V V V V V V V Valoare supraveghere Date bus câmp ieşire 2 Date bus câmp ieşire 3 Date bus câmp ieşire 4 Date bus câmp ieşire 5 Date bus câmp ieşire 6 Date bus câmp ieşire 7 Date bus câmp ieşire 8 Unitate Scală ID Descriere Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi Valori brute ale datelor de proces în format marcat de 32 biţi 24-hour support +358 (0) vacon@vacon.com 3

92 vacon 89 Meniu Parametri 4. MENIU PARAMETRI 4.1 Grupul 3.1: setări motor Parametri de pe eticheta motorului Tabelul 13. Parametri de pe eticheta motorului Index Parametru Min Max Unitate Presetat ID Descriere P P Tensiune nominală motor Frecvenţă nominală motor Variabil Variabil V Variabil 110 8,00 320,00 Hz 50,0/60,0 111 P Turaţie nominală motor rot/min Variabil 112 P Curent nominal motor I H * 0,1 I H * 0,1 A Variabil 113 P Cos fi motor 0,30 1,00 Variabil 120 P Putere nominală motor Variabil Variabil kw Variabil 116 Valoarea U n este înscrisă pe eticheta motorului. Atenţie şi la conexiunea utilizată (triunghi/stea). Valoarea f n este înscrisă pe eticheta motorului. Valoarea n n este înscrisă pe eticheta motorului. Valoarea I n este înscrisă pe eticheta motorului. Această valoare este înscrisă pe eticheta motorului. Această valoare este înscrisă pe eticheta motorului. 4 Tel (0) Fax +358 (0)

93 Meniu Parametri vacon Setări comandă motor Tabelul 14. Setări comandă motor Index Parametru Min Max Unitate Presetat ID Descriere P Tip motor P Frecvenţă comutare 1,5 Variabil khz Variabil 601 P Identificare P P P P Curent de magnetizare Întrerupătorul motorului Comandă supratensiune Comandă tensiune sub limită 0,0 2*IH A 0, = Motor cu inducţie 1 = Motor MP [cu magneţi permanenţi] Creşterea frecvenţei de comutare reduce capacitatea unităţii de acţionare c.a. Se recomandă utilizarea unei frecvenţe mai joase atunci când cablul motorului este lung, pentru a minimiza curenţii capacitivi din cablu. Pe de altă parte, zgomotul motorului poate fi redus la minimum utilizând o frecvenţă de comutare ridicată. Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi aturaţiei. 0 = Fără acţiune 1 = În repaus 2 = În rotaţie OBSERVAŢIE! Parametrii de pe eticheta motorului din meniul M3.1.1 Etichetă motor trebuie setaţi înainte de executarea funcţiei de identificare. Curent de magnetizare motor (curent fără sarcină). Valorile parametrilor U/f sunt identificate de curentul de magnetizare dacă sunt setate înainte de executarea funcţiei de identificare. Dacă această valoare este setată pe zero, curentul de magnetizare va fi calculat intern. Activarea acestei funcţii împiedică unitatea de acţionare să declanşeze atunci când întrerupătorul motorului este închis şi deschis, de exemplu, la utilizarea pornirii lansate. 0 = Dezactivat 1 = Activat 0 = Dezactivat 1 = Activat 0 = Dezactivat 1 = Activat 24-hour support +358 (0) vacon@vacon.com 4

94 vacon 91 Meniu Parametri Index Parametru Min Max P Optimizarea energiei P Corectare tensiune stator Tabelul 14. Setări comandă motor Unitate Unitate 50,0 150,0 % 100,0 659 Presetat ID Descriere Unitatea de acţionare caută curentul minim al motorului pentru a economisi energia şi pentru a reduce zgomotul motorului. Această funcţie poate fi utilizată, de exemplu, în aplicaţiile pentru ventilatoare şi pompe, dar nu este adecvată pentru procesele rapide comandate prin PID. 0 = Dezactivat 1 = Activat Parametru pentru corectarea tensiunii statorului la motoarele cu magneţi permanenţi Setări limite motor Index Parametru Min Max Tabelul 15. Setări limite motor P Limită curent motor I H *0,1 I S A Variabil 107 P Limită cuplu motor 0,0 300,0 % 300, Presetat ID Descriere Curent maxim motor de la unitatea de acţionare c.a. Limită maximă cuplu pe parte motor 4 Tel (0) Fax +358 (0)

95 Meniu Parametri vacon Setări buclă deschisă Tabelul 16. Setări buclă deschisă Index Parametru Min Max Unitate Presetat ID Descriere P Raport U/f P P P P P P P Frecvenţă punct slăbire câmp Tensiune la punct slăbire câmp Frecvenţă punct central U/f Tensiune punct central U/f Tensiune la frecvenţă zero Opţiuni pentru pornire lansată Curent scanare pornire lansată 8,00 P Hz Variabil ,00 200,00 % 100, ,00 P Hz Variabil 604 0,0 100,0 % 100, ,00 40,00 % Variabil ,0 100,0 % 45, Tipul de curbă U/f între frecvenţa zero şi punctul de slăbire al câmpului. 0 = Liniar 1 = Pătratic 2 = Programabil Punctul de slăbire câmp este frecvenţa de ieşire la care tensiunea de ieşire atinge tensiunea punctului de slăbire a câmpului Tensiunea la punctul de slăbire câmp, în % din tensiunea nominală a motorului Dacă a fost selectată curba U/f programabilă (parametrul P ), acest parametru defineşte frecvenţa punctului central al curbei. Dacă a fost selectată curba U/f programabilă (parametrul P ), acest parametru defineşte tensiunea punctului central al curbei. Acest parametru defineşte tensiunea curbei U/f la frecvenţă zero. Valoarea predefinită variază în funcţie de mărimea unităţii. Selectare căsuţă de validare: B0 = Căutare frecvenţă arbore numai din acceaşi direcţie ca şi referinţa frecvenţei. B1 = Dezactivare scanare c.a. B4 = Utilizare referinţă frecvenţă pentru estimare iniţială B5 = Dezactivare impulsuri c.c. Definit în precente din curentul nominal al motorului. P Pornire creştere = Dezactivat 1 = Activat M Pornire I/f Acest meniu cuprinde trei parametri. A se vedea tabelul de mai jos. 24-hour support +358 (0) vacon@vacon.com 4

96 vacon 93 Meniu Parametri Index Parametru Min Max Tabelul 17. Parametri pornire I/f P Pornire I/f P Frecvenţă pornire I/f 0,0 P Hz 10,0 535 P Curent pornire I/f 0,0 100,0 % 80,0 536 Presetat ID Descriere 0 = Dezactivat 1 = Activat Limita frecvenţei de ieşire sub care motorul este alimentat cu curentul de pornire I/f definit. Curentul de alimentare al motorului când funcţia pornire I/f este activată. 4.2 Grupul 3.2: Configurare Pornire/Oprire Tabelul 18. Meniul de configurare Pornire/Oprire Index Parametru Min Max P3.2.1 Loc comandă la distanţă Unitate Unitate * 172 P3.2.2 Local/la distanţă * 211 P3.2.3 Buton de oprire pe panou de comandă P3.2.4 Funcţie de pornire P3.2.5 Funcţie de oprire Presetat ID Descriere Selecţia punctului de comandă de la distanţă (pornire/oprire). Poate fi utilizată pentru a reveni la comanda la distanţă din Vacon Live, de exemplu în cazul unui panou de comandă defect. 0 = Comandă I/O 1 = Comandă bus de câmp Schimbaţi între punctul de comandă local şi la distanţă 0 = La distanţă 1 = Local 0 = Buton de oprire întotdeauna activat (Da) 1 = Funcţionare limitată buton de oprire (Nu) 0 = Rampă 1 = Pornire lansată 0 = Rotire inerţială 1 = Rampă 4 Tel (0) Fax +358 (0)

97 Meniu Parametri vacon 94 P3.2.6 P3.2.7 P3.2.8 Logică pornire/oprire I/O A Logică pornire/ oprire I/O B Logică pornire bus de câmp 0 4 1* 300 Logică = 0: Semnal comandă 1 = Înainte Semnal comandă 2 = Înapoi Logică = 1: Semnal comandă 1 = Înainte (limită) Semnal comandă 2 = Oprire inversată Semnal comandă 3 = Înapoi (limită) Logică = 2: Semnal comandă 1 = Înainte (limită) Semnal comandă 2 = Înapoi (limită) Logică = 3: Semnal comandă 1 = Pornire Semnal comandă 2 = Invers Logică = 4: Semnal comandă 1 = Pornire (limită) Semnal comandă 2 = Invers * 363 A se vedea mai sus P3.2.9 Temporizare pornire 0,00 60,00 s 0, P Funcţia de la distanţă în locală Tabelul 18. Meniul de configurare Pornire/Oprire Index Parametru Min Max = Este necesară creşterea limitei 1 = Stare Intervalul de temporizare dintre comanda de pornire şi pornirea efectivă aunităţii de acţionare poate fi setat cu ajutorul acestui parametru. Alegeţi dacă doriţi să copiaţi starea În funcţiune şi Referinţa atunci când treceţi de la modul de comandă de la distanţă la modul local (panou de comandă): 0 = Continuare funcţionare 1 = Continuare funcţionare şi referinţă 2 = Oprire * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. Unitate Presetat ID Descriere 24-hour support +358 (0) vacon@vacon.com 4

98 vacon 95 Meniu Parametri 4.3 Grupul 3.3: referinţe Parametrii pentru referinţa de frecvenţă Tabelul 19. Parametrii pentru referinţa de frecvenţă Index Parametru Min Max Unitate Presetat ID Descriere P Referinţă frecvenţă minimă 0,00 P Hz 0, Minimum permis pentru referinţa de frecvenţă P Referinţă frecvenţă maximă P ,00 Hz 50,00/ 60, Maximum permis pentru referinţa de frecvenţă P Limită referinţă frecvenţă pozitivă -320,0 320,0 Hz 320, Limită referinţă frecvenţă finală pentru sensul pozitiv. P Limită referinţă frecvenţă negativă -320,0 320,0 Hz -320, Limită referinţă frecvenţă finală pentru sensul negativ. OBSERVAŢIE! Acest parametru poate fi utilizat, de exemplu, pentru a preveni funcţionarea motorului în sens invers. P Selectare referinţă A comandă I/O * 117 Selectarea sursei pentru referinţă când punctul de comandă este I/O A 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 P Selectare referinţă B comandă I/O * 131 Selectarea sursei pentru referinţă când punctul de comandă este I/O B. A se vedea mai sus. OBSERVAŢIE! Punctul de comandă I/O B poate fi forţat activ numai cu intrarea digitală (P ). 4 Tel (0) Fax +358 (0)

99 Meniu Parametri vacon 96 Tabelul 19. Parametrii pentru referinţa de frecvenţă Index Parametru Min Max P P P P Selectare referinţă comandă de la panoul de comandă Referinţă panou de comandă Sens rotaţie de la panou de comandă Selectare referinţă comandă bus de câmp Unitate Presetat ID * 121 0,00 P Hz 0, * 122 Descriere Selectarea sursei pentru referinţă când punctul de comandă este panoul de comandă: 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 Referinţa frecvenţei poate fi ajustată pe panoul de comandă cu acest parametru. Sens de rotaţie al motorului când punctul de comandă este panoul de comandă 0 = Înainte 1 = Invers Selectarea sursei pentru referinţă când punctul de comandă este busul de câmp: 0 = PC 1 = Frecvenţă presetată 0 2 = Referinţă panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID 8 = Potenţiometru motor 11 = Ieşire bloc 1 12 = Ieşire bloc 2 13 = Ieşire bloc 3 14 = Ieşire bloc 4 15 = Ieşire bloc 5 16 = Ieşire bloc 6 17 = Ieşire bloc 7 18 = Ieşire bloc 8 19 = Ieşire bloc 9 20 = Ieşire bloc 10 * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 24-hour support +358 (0) vacon@vacon.com 4

100 vacon 97 Meniu Parametri Frecvenţe presetate Tabelul 20. Parametri frecvenţe presetate Index Parametru Min Max Unitate Presetat ID Descriere P Mod frecvenţă presetată * = Codificat binar 1 = Număr intrări. Frecvenţa presetată este selectată în funcţie de câte intrări digitale de turaţie presetată sunt active P Frecvenţă presetată 0 P P Hz 5, Frecvenţa presetată 0 de bază când este selectată cu parametrul de referinţă comandă (P ). P Frecvenţă presetată 1 P P Hz 10,00 * 105 Selectaţi cu intrare digitală: Selectare frecvenţă presetată 0 (P ) P Frecvenţă presetată 2 P P Hz 15,00 * 106 Selectaţi cu intrare digitală: Selectare frecvenţă presetată 1 (P ) P Frecvenţă presetată 3 P P Hz 20,00 * 126 Selectaţi cu intrări digitale: Selectare frecvenţă presetată 0 şi 1 P Frecvenţă presetată 4 P P Hz 25, Selectaţi cu intrare digitală: Selectare frecvenţă presetată 2 (P ) P Frecvenţă presetată 5 P P Hz 30, Selectaţi cu intrări digitale: Selectare frecvenţă presetată 0 şi 2 P Frecvenţă presetată 6 P P Hz 40, Selectaţi cu intrări digitale: Selectare frecvenţă presetată 1 şi 2 P Frecvenţă presetată 7 P P Hz 50, Selectaţi cu intrări digitale: Selectare frecvenţă presetată 0 şi 1 şi 2 P Selectare frecvenţă presetată 0 DigIN SlotA Selector binar pentru turaţii presetate (0-7). A se vedea parametrii de la P până la P P Selectare frecvenţă presetată 1 DigIN SlotA Selector binar pentru turaţii presetate (0-7). A se vedea parametrii de la P până la P P Selectare frecvenţă presetată 2 DigIN Slot Selector binar pentru turaţii presetate (0-7). A se vedea parametrii de la P până la P * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 4 Tel (0) Fax +358 (0)

101 Meniu Parametri vacon Parametri potenţiometru motor Tabelul 21. Parametri potenţiometru motor Index Parametru Min Max Presetat ID Descriere P Potenţiometru motor SUS DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ (Referinţa pentru potenţiometru motor CREŞTE până când contactul se deschide) P Potenţiometru motor JOS DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ (Referinţa pentru potenţiometru motor SCADE până când contactul se deschide) P Timp rampă potenţiometru motor 0,1 500,0 Hz/s 10,0 331 Viteza de schimbare a referinţei pentru potenţiometru motor atunci când aceasta este mărită sau micşorată cu parametrii P sau P P Resetare potenţiometru motor Logică de resetare pentru referinţa frecvenţei pentru potenţiometrul motorului. 0 = Nu se resetează 1 = Se resetează dacă este oprit 2 = Se resetează dacă se întrerupe alimentarea Golirea parametrilor Tabelul 22. Golirea parametrilor Index Parametru Min Max Unitate Unitate Presetat ID Descriere P Activare referinţă golire DigIN Slot0.1 * 530 Conectaţi la intrarea digitală pentru a activa parametrul P OBSERVAŢIE! Unitatea de acţionare va porni dacă intrarea este activată! P Referinţă golire - Referinţă maximă Referinţă maximă Hz 0,00 * 1239 Defineşte referinţa de frecvenţă când referinţa de golire este activată (P ). * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 24-hour support +358 (0) vacon@vacon.com 4

102 vacon 99 Meniu Parametri 4.4 Grupul 3.4: setare rampe şi frâne Configurare rampă 1 Tabelul 23. Configurare rampă 1 Index Parametru Min Max Presetat ID Descriere P Formă rampă 1 0,0 100,0 % 0,0 500 P Timp accelerare 1 0,1 3,000,0 s 5,0 103 P Timp decelerare 1 0,1 3,000,0 s 5,0 104 Începutul şi sfârşitul rampelor de accelerare şi decelerare pot fi uniformizate cu acest parametru. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la frecvenţa zero Configurare rampă 2 Tabelul 24. Configurare rampă 2 Index Parametru Min Max Unitate Unitate Presetat ID Descriere P Formă rampă 2 0,0 100,0 % 0,0 501 P Timp accelerare 2 0,1 300,0 s 10,0 502 P Timp decelerare 2 0,1 300,0 s 10,0 503 P Selectare rampă 2 Variabil Variabil P Prag frecvenţă rampă 2 DigIN Slot ,0 P Hz 0,0 533 Începutul şi sfârşitul rampelor de accelerare şi decelerare pot fi uniformizate cu acest parametru. Defineşte timpul necesar pentru ca frecvenţa de ieşire să crească de la zero la frecvenţa maximă Defineşte timpul necesar pentru ca frecvenţa de ieşire să scadă de la frecvenţa maximă la frecvenţa zero Utilizat pentru comutarea între rampele 1 şi 2. FALS = Forma rampei 1, timp de accelerare 1 şi timp de decelerare 1. ADEVĂRAT = Forma rampei 2, timp de accelerare 2 şi timp de decelerare 2. Defineşte frecvenţa peste care sunt utilizaţi timpii şi formele rampelor. 0 = Neutilizat 4 Tel (0) Fax +358 (0)

103 Meniu Parametri vacon Magnetizare la pornire parametri Tabelul 25. Parametrii de magnetizare la pornire Index Parametru Min Max Presetat ID Descriere P Curent magnetizare la pornire 0,00 IL A IH 517 Defineşte curentul c.c. al motorului la pornire. Dezactivat dacă este setat pe 0. P Timp magnetizare la pornire 0,00 600,00 s 0, Acest parametru defineşte timpul de alimentare a motorului cu curent c.c. înainte de începerea acceleraţiei Parametri frână c.c. Tabelul 26. Parametri frână c.c. Index Parametru Min Max Presetat ID Descriere P Curent frână c.c. 0 IL A IH 507 P P Timp frânare c.c. la oprire Frecvenţă de începere frânare c.c. la oprire în rampă 0,00 600,00 s 0, ,10 10,00 Hz 1, Defineşte injecţia de curent în motor în timpul frânării c.c. 0 = Dezactivat Determină dacă frânarea este ACTIVATĂ sau DEZACTIVATĂ precum şi timpul de frânare al frânei c.c. atunci când motorul se opreşte. Frecvenţa de ieşire la care se aplică frânarea c.c Parametri de frânare prin flux Tabelul 27. Parametri de frânare prin flux Index Parametru Min Max Unitate Unitate Unitate Presetat ID Descriere P Frânare prin flux = Dezactivat 1 = Activat P Curent de frânare prin flux 0 IL A IH 519 Defineşte nivelul curentului pentru frânare prin flux. 24-hour support +358 (0) vacon@vacon.com 4

104 vacon 101 Meniu Parametri 4.5 Grupul 3.5: Configurare I/O Setări intrare digitală Tabelul 28. Setări intrări digitale Index Parametru Presetat ID Descriere P P Semnal comandă 1 A Semnal comandă 2 A DigIN SlotA.1* DigIN SlotA.2* P Semnal comandă 3 A DigIN Slot P Semnal comandă 1 B DigIN Slot0.1* 423 P Semnal comandă 2 B DigIN Slot P Semnal comandă 3 B DigIN Slot P Forţare comandă I/O B DigIN Slot0.1* 425 P Forţare referinţă I/O B DigIN Slot0.1* 343 P P P P P P Forţare comandă bus de câmp Forţare comandă panou de comandă Închidere eroare externă Deschidere eroare externă Închidere resetare eroare Deschidere resetare eroare Semnal de comandă 1 atunci când punctul de comandă este I/O A (ÎNAINTE) Semnal de comandă 2 atunci când punctul de comandă este I/O A (ÎNAPOI) Semnal de comandă 3 atunci când punctul de comandă este I/O A Semnal de pornire 1 când punctul de comandă este I/O B Semnal de pornire 2 când punctul de comandă este I/O B Semnal de pornire 3 când punctul de comandă este I/O B ÎNCHIS = Forţează punctul de comandă la I/O B ÎNCHIS = Referinţa de frecvenţă utilizată este specificată de parametrul referinţă B I/O (P ). DigIN Slot0.1* 411 Forţează comanda la busul de câmp DigIN Slot0.1* 410 Forţează comanda la panoul de comandă DigIN SlotA.3* 405 DigIN Slot DigIN SlotA.6* 414 DigIN Slot P Activare funcţionare DigIN Slot DESCHIS = OK ÎNCHIS = Eroare externă DESCHIS = Eroare externă ÎNCHIS = OK Resetează toate erorile active când este ÎNCHIS Resetează toate erorile active când este DESCHIS Trebuie să fie pornită pentru a seta unitatea de acţionare în stare pregătită P Interblocare funcţionare 1 DigIN Slot Unitatea de acţionare poate fi pregătită, dar pornirea este blocată cât timp interblocarea este activată (interblocare clapetă). P Interblocare funcţionare 2 DigIN Slot Ca mai sus. P Preîncălzire motor PORNITĂ DigIN Slot P Selectare rampă 2 DigIN Slot P P P Interzisă accelerare/ decelerare Selectare frecvenţă presetată 0 Selectare frecvenţă presetată 1 DigIN Slot DigIN SlotA.4* DigIN SlotA.5* DESCHIS = Fără acţiune ÎNCHIS = Utilizează curent c.c. pentru preîncălzire motor în starea oprit. Utilizat când parametrul P este setat pe 2. Utilizat pentru comutarea între rampele 1 şi 2. DESCHIS = Forma rampei 1, timp de accelerare 1 şi timp de decelerare 1. ÎNCHIS = Forma rampei 2, timpul de accelerare 2 şi timpul de decelerare 2. Nu sunt posibile accelerarea sau decelerarea până când contactul nu se deschide. 419 Selector binar pentru turaţii presetate (0-7). 420 Selector binar pentru turaţii presetate (0-7). 4 Tel (0) Fax +358 (0)

105 Meniu Parametri vacon 102 P Selectare frecvenţă presetată 2 P Potenţiometru motor SUS DigIN Slot P Potenţiometru motor JOS DigIN Slot P Activare oprire rapidă DigIN Slot DigIN Slot0.1* 421 Selector binar pentru turaţii presetate (0-7). DESCHIS = Nu este activ ÎNCHIS = Activ (Referinţa pentru potenţiometru motor CREŞTE până când contactul se deschide) DESCHIS = Nu este activ ÎNCHIS = Activ (Referinţa pentru potenţiometru motor SCADE până când contactul se deschide) DESCHIS = Activat. Pentru configurarea acestor funcţii, consultaţi grupul de parametri Oprire rapidă. P Cronometru 1 DigIN Slot Creşterea limitei porneşte Cronometrul 1 programat în grupul de parametri Grupul 3.12: funcţii cronometru P Cronometru 2 DigIN Slot A se vedea mai sus. P Cronometru 3 DigIN Slot A se vedea mai sus. P P P P P Creştere punct de referinţă PID1 Selectare punct de referinţă PID1 Semnal pornire PID extern Selectare punct de referinţă PID extern Resetare contor întreţinere 1 DigIN Slot DigIN Slot0.1* 1047 DigIN Slot DigIN Slot P Activare referinţă golire DigIN Slot0.1* 530 P P Activare mod incendiu DESCHIS Activare mod incendiu ÎNCHIS DESCHIS = Fără creştere ÎNCHIS = Creştere DESCHIS = Punct de referinţă 1 ÎNCHIS = Punct de referinţă 2 DESCHIS = PID2 în mod oprire ÎNCHIS = PID2 reglează Acest parametru nu va avea niciun efect în cazul în care controlerul PID extern nu este activat în 4.14 Grupul 3.14: controler PID extern. DESCHIS = Punct de referinţă 1 ÎNCHIS = Punct de referinţă 2 DigIN Slot ÎNCHIS = Resetare DigIN Slot DigIN Slot P Inversare mod incendiu DigIN Slot P Activare curăţare automată Tabelul 28. Setări intrări digitale Index Parametru Presetat ID Descriere DigIN Slot Conectaţi la intrarea digitală pentru a activa parametrul P OBSERVAŢIE! Unitatea de acţionare va porni dacă intrarea este activată! Activează modul incendiu dacă este introdusă parola corectă. DESCHIS = Mod incendiu activ ÎNCHIS = Fără acţiune Activează modul incendiu dacă este introdusă parola corectă. DESCHIS = Fără acţiune ÎNCHIS = Mod incendiu activ Comanda de inversare a sensului de rotaţie în timp ce funcţionează în modul incendiu. Această funcţie nu are efect în timpul funcţionării normale. DESCHIS = Înainte ÎNCHIS = Inversat Porniţi secvenţa pentru curăţare automată. Secvenţa va fi abandonată dacă semnalul de activare este îndepărtat înainte de finalizarea secvenţei. OBSERVAŢIE! Unitatea de acţionare va porni dacă intrarea este activată! 24-hour support +358 (0) vacon@vacon.com 4

106 vacon 103 Meniu Parametri P Interblocare pompă 1 DigIN Slot0.1* 426 P Interblocare pompă 2 DigIN Slot0.1* 427 P Interblocare pompă 3 DigIN Slot0.1* 428 P Interblocare pompă 4 DigIN Slot P Interblocare pompă 5 DigIN Slot P Interblocare pompă 6 DigIN Slot P Interblocare pompă 7 DigIN Slot P Interblocare pompă 8 DigIN Slot P Resetare contor parţial kwh DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ DESCHIS = Nu este activ ÎNCHIS = Activ * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate Intrări analogice OBSERVAŢIE! Numărul de intrări analogice utilizabile depinde de configuraţia plăcii dvs. (opţionale). Placa I/O standard este prevăzută cu 2 intrări analogice. Intrare analogică 1 Index Parametru Min Max P P Selectare semnal AI1 Timp filtrare semnal AI1 DESCHIS = Nu este activ ÎNCHIS = Activ DigIN Slot Resetează contorul parţial de kwh Tabelul 29. Setări intrare analogică 1 * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. Unitate Presetat AnIN SlotA.1* ID 377 0,00 300,00 s 0,1 * 378 P Domeniu semnal AI * 379 P Minim AI1 personalizat -160,00 160,00 % 0,00 * 380 P Maxim AI1 personalizat Tabelul 28. Setări intrări digitale Index Parametru Presetat ID Descriere -160,00 160,00 % 100,00* 381 Descriere Aplicaţi semnalul AI1 la intrarea analogică aleasă cu acest parametru. Programabil. A se vedea paragraful Timp filtrare pentru intrare analogică. 0 = 0 10 V / 0 20 ma 1 = 2 10 V / 4 20 ma Setări domeniu minim personalizat 20 % = 4-20 ma/2-10 V Setare domeniu maxim personalizat P Inversiune semnal AI * = Normal 1 = Semnal inversat 4 Tel (0) Fax +358 (0)

107 Meniu Parametri vacon 104 Intrare analogică 2 Tabelul 30. Setări intrare analogică 2 Index Parametru Min Max P Selectare semnal AI2 * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. Unitate Presetat AnIN SlotA.2* ID Descriere 388 A se vedea P P Timp filtrare semnal AI2 0,00 300,00 s 0,1 * 389 A se vedea P P Domeniu semnal AI * 390 A se vedea P P Minim AI2 personalizat -160,00 160,00 % 0,00 * 391 A se vedea P P Maxim AI2 personalizat -160,00 160,00 % 100,00* 392 A se vedea P P Inversiune semnal AI * 398 A se vedea P hour support +358 (0) vacon@vacon.com 4

108 vacon 105 Meniu Parametri Intrare analogică 3 Tabelul 31. Setări intrare analogică 3 Index Parametru Min Max P Selectare semnal AI3 AnIN SlotD.1 ID Descriere 141 A se vedea P P Timp filtrare semnal AI3 0,00 300,00 s 0,1 142 A se vedea P P Domeniu semnal AI A se vedea P P Minim AI3 personalizat -160,00 160,00 % 0, A se vedea P P Maxim AI3 personalizat -160,00 160,00 % 100, A se vedea P P Inversiune semnal AI A se vedea P Intrare analogică 4 Tabelul 32. Setări intrare analogică 4 Index Parametru Min Max P Selectare semnal AI4 Unitate Presetat Unitate Presetat AnIN SlotD.2 ID Descriere 152 A se vedea P P Timp filtrare semnal AI4 0,00 300,00 s 0,1 153 A se vedea P P Domeniu semnal AI A se vedea P P Minim AI4 personalizat -160,00 160,00 % 0, A se vedea P P Maxim AI4 personalizat -160,00 160,00 % 100, A se vedea P P Inversiune semnal AI A se vedea P Tel (0) Fax +358 (0)

109 Meniu Parametri vacon 106 Intrare analogică 5 Tabelul 33. Setări intrare analogică 5 Index Parametru Min Max P Selectare semnal AI5 AnIN SlotE.1 ID Descriere 188 A se vedea P P Timp filtrare semnal AI5 0,00 300,00 s 0,1 189 A se vedea P P Domeniu semnal AI A se vedea P P Minim AI5 personalizat -160,00 160,00 % 0, A se vedea P P Maxim AI5 personalizat -160,00 160,00 % 100, A se vedea P P Inversiune semnal AI A se vedea P Intrare analogică 6 Tabelul 34. Setări intrare analogică 6 Index Parametru Min Max P Selectare semnal AI6 Unitate Presetat Unitate Presetat AnIN SlotE.2 ID Descriere 199 A se vedea P P Timp filtrare semnal AI6 0,00 300,00 s 0,1 200 A se vedea P P Domeniu semnal AI A se vedea P P Minim AI6 personalizat -160,00 160,00 % 0, A se vedea P P Maxim AI6 personalizat -160,00 160,00 % 100, A se vedea P P Inversiune semnal AI A se vedea P hour support +358 (0) vacon@vacon.com 4

110 vacon 107 Meniu Parametri Ieşiri digitale, slot B (Standard) Tabelul 35. Setări ieşiri digitale pe placa standard I/O Index Parametru Min Max P Funcţie RO1 de bază Unitate Presetat ID * Descriere Selectare funcţie pentru RO1 de bază: 0 = Niciunul 1 = Pregătit 2 = Funcţionare 3 = Eroare generală 4 = Eroare generală inversată 5 = Alarmă generală 6 = Inversat 7 = La turaţie 8 = Eroare termistor 9 = Regulator motor activ 10 = Semnal pornire activ 11 = Comandă panou de comandă activă 12 = Comandă I/O B activată 13 = Limită supraveghere 1 14 = Limită supraveghere 2 15 = Mod incendiu activ 16 = Golire activată 17 = Frecvenţă presetată activă 18 = Oprire rapidă activată 19 = PID în mod aşteptare 20 = Umplere lină PID activă 21 = Limite supraveghere PID 22 = supraveghere limite PID extern 23 = Alarmă/eroare presiune intrare 24 = Alarmă/eroare protecţie îngheţ 25 = Canal de timp 1 26 = Canal de timp 2 27 = Canal de timp 3 28 = Cuvânt comandă bus câmp B13 29 = FB Comandă cuvânt B13 30 = Cuvânt comandă bus câmp B15 31 = Date proces bus câmp 1.B0 32 = Date proces bus câmp 1.B1 33 = Date proces bus câmp 1.B2 34 = Alarmă întreţinere 35 = Eroare întreţinere 36 = Ieşire bloc 1 37 = Ieşire bloc 2 38 = Ieşire bloc 3 39 = Ieşire bloc 4 40 = Ieşire bloc 5 41 = Ieşire bloc 6 42 = Ieşire bloc 7 43 = Ieşire bloc 8 44 = Ieşire bloc 9 45 = Ieşire bloc = Comandă pompă Jockey 47 = Comandă pompă amorsare 48 = Curăţare automată activă 49 = Comandă K1 pompe multiple 50 = Comandă K2 pompe multiple 51 = Comandă K3 pompe multiple 52 = Comandă K4 pompe multiple 53 = Comandă K5 pompe multiple 54 = Comandă K6 pompe multiple 55 = Comandă K7 pompe multiple 56 = Comandă K8 pompe multiple 4 Tel (0) Fax +358 (0)

111 Meniu Parametri vacon 108 Index Parametru Min Max M M M M M M Temporizare activată RO1 de bază Temporizare dezactivare RO1 de bază Funcţie RO2 de bază Temporizare activată RO2 de bază Temporizare dezactivare RO2 de bază Funcţie RO3 de bază Tabelul 35. Setări ieşiri digitale pe placa standard I/O Unitate Presetat 0,00 320,00 s 0, Temporizare activată pentru releu 0,00 320,00 s 0, Temporizare dezactivată pentru releu * A se vedea P ,00 320,00 s 0, A se vedea M ,00 320,00 s 0, A se vedea M * A se vedea P Nu este vizibil dacă sunt instalate numai 2 relee de ieşire * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. ID Descriere 24-hour support +358 (0) vacon@vacon.com 4

112 vacon 109 Meniu Parametri Sloturi de extensie C, D şi E pentru ieşiri digitale Indică numai parametrii aferenţi ieşirilor existente pe plăcile opţionale plasate în sloturile C, D şi E. Selectări la fel ca pentru RO1 standard (P ). Acest grup sau aceşti parametri nu este vizibil/nu sunt vizibili dacă în sloturile C, D sau E nu există ieşiri digitale. 4 Tel (0) Fax +358 (0)

113 Meniu Parametri vacon Ieşiri analogice, slot A (standard) Tabelul 36. Setări ieşiri analogice placă I/O standard Index Parametru Min Max Unitate Presetat ID Descriere P Funcţia AO * P Timp filtrare AO1 0,0 300,0 s 1,0 * P Minim AO * P Scală minimă AO1 Variabil Variabil Variabil 0,0 * P Scală maximă AO1 Variabil Variabil Variabil 0,0 * = TEST 0 % (Nu se utilizează) 1 = TEST 100 % 2 = Frecvenţă de ieşire (0 -fmax) 3 = Referinţă frecvenţă (0-fmax) 4 = Turaţie motor (0 - Turaţie nominală motor) 5 = Curent de ieşire (0-I nmotor ) 6 = Cuplu motor (0-T nmotor ) 7 = Putere motor (0-P nmotor ) 8 = Tensiune motor (0-U nmotor ) 9 = Tensiune legătură c.c. ( V) 10 = Punct de referinţă PID (0-100 %) 11 = Răspuns PID (0-100 %) 12 = Ieşire PID1 (0-100 %) 13 = Ieşire PID extern (0-100 %) 14 = Intrare 1 date proces (0-100 %) 15 = Intrare 2 date proces (0-100 %) 16 = Intrare 3 date proces (0-100 %) 17 = Intrare 4 date proces (0-100 %) 18 = Intrare 5 date proces (0-100 %) 19 = Intrare 6 date proces (0-100 %) 20 = Intrare 7 date proces (0-100 %) 21 = Intrare 8 date proces (0-100 %) 22 = Ieşire bloc 1 (0-100 %) 23 = Ieşire bloc 2 (0-100 %) 24 = Ieşire bloc 3 (0-100 %) 25 = Ieşire bloc 4 (0-100 %) 26 = Ieşire bloc 5 (0-100 %) 27 = Ieşire bloc 6 (0-100 %) 28 = Ieşire bloc 7 (0-100 %) 29 = Ieşire bloc 8 (0-100 %) 30 = Ieşire bloc 9 (0-100 %) 31 = Ieşire bloc 10 (0-100 %) Timpul de filtrare a semnalului analogic de ieşire. A se vedea P = Nu se filtrează 0 = 0 ma / 0 V 1 = 4 ma / 2 V Tip semnal (curent/tensiune) selectat cu comutatoarele DIP. Observaţi diferenţa în scalarea ieşirii analogice din parametrul P A se vedea şi parametrul P Scalare minimă în unitatea de proces (depinde de selectarea funcţiei AO1). Scală maximă în unitatea de proces (depinde de selectarea funcţiei AO1) * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 24-hour support +358 (0) vacon@vacon.com 4

114 vacon 111 Meniu Parametri Sloturi de extensie C, D şi E pentru ieşiri analogice Indică numai parametrii aferenţi ieşirilor existente pe plăcile opţionale plasate în sloturile C, D şi E. Selectări la fel ca pentru AO1 standard (P ). Acest grup sau aceşti parametri nu este vizibil/nu sunt vizibili dacă în sloturile C, D sau E nu există ieşiri analogice. 4 Tel (0) Fax +358 (0)

115 Meniu Parametri vacon Grupul 3.6: maparea datelor de pe busul de câmp Tabelul 37. Maparea datelor de pe busul de câmp Index Parametru Min Max P3.6.1 P3.6.2 P3.6.3 P3.6.4 P3.6.5 P3.6.6 P3.6.7 P3.6.8 Selectare ieşire 1 date bus de câmp Selectare ieşire 2 date bus de câmp Selectare ieşire 3 date bus de câmp Selectare ieşire 4 date bus de câmp Selectare ieşire 5 date bus de câmp Selectare ieşire 6 date bus de câmp Selectare ieşire 7 date bus de câmp Selectare ieşire 8 date bus de câmp Unitate Presetat ID Descriere Datele trimise la busul de câmp pot fi alese cu numerele ID aferente valorilor parametrilor şi valorilor de supraveghere. Datele sunt scalate ca format pe 16 biţi nemarcat în conformitate cu formatul de pe panoul de comandă. De ex. 25,5 pe panoul de comandă este egal cu 255. Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Selectare ieşire date de proces cu ID parametru Ieşire date proces bus de câmp Tabelul 38 prezintă valorile implicite şi scalarea corespunzătoare pentru Ieşire date proces, dacă parametrii enumeraţi în Tabelul 37 nu sunt modificaţi. Tabelul 38. Ieşire date de proces bus de câmp Date Valoare Scală Ieşire date proces 1 Frecvenţă ieşire 0,01 Hz Ieşire date proces 2 Turaţie motor 1 rot/min Ieşire date proces 3 Curent motor 0,1 A Ieşire date proces 4 Cuplu motor 0,1 % Ieşire date proces 5 Putere motor 0,1 % Ieşire date proces 6 Tensiune motor 0,1 V Ieşire date proces 7 Tensiune legătură c.c. 1 V Ieşire date proces 8 Cod ultimă eroare activă 1 Exemplu: Valoarea pentru Frecvenţa de ieşire corespunde valorii de 25,00 Hz (valoarea de scalare este 0,01). Pentru toate valorile de supraveghere prezentate în paragraful Supravegherea datelor busului de câmp sunt prevăzute valori de scalare. 24-hour support +358 (0) vacon@vacon.com 4

116 vacon 113 Meniu Parametri 4.7 Grupul 3.7: frecvenţe interzise Index Parametru Min Max P3.7.1 P3.7.2 P3.7.3 P3.7.4 P3.7.5 P3.7.6 Limită inferioară domeniu 1 frecvenţe interzise Limită superioară domeniu 1 frecvenţe interzise Limită inferioară domeniu 2 frecvenţe interzise Limită superioară domeniu 2 frecvenţe interzise Limită inferioară domeniu 3 frecvenţe interzise Limită superioară domeniu 3 frecvenţe interzise Tabelul 39. Frecvenţe interzise Presetat ID Descriere -1,00 320,00 Hz 0, = Neutilizat 0,00 320,00 Hz 0, = Neutilizat 0,00 320,00 Hz 0, = Neutilizat 0,00 320,00 Hz 0, = Neutilizat 0,00 320,00 Hz 0, = Neutilizat 0,00 320,00 Hz 0, = Neutilizat P3.7.7 Factorul de timp rampă 0,1 10,0 Timpi 1,0 518 Multiplicatorul de timp de rampă selectat în prezent între limitele de frecvenţe interzise. 4.8 Grupul 3.8: supravegheri Aici puteţi alege: 1. una sau două (P3.8.1/P3.8.5) valori de semnal pentru supraveghere. 2. dacă sunt supravegheate limitele inferioare sau superioare (P3.8.2/P3.8.6) 3. valorile limită actuale (P3.8.3/P3.8.7). 4. histerezisul pentru valorile limită setate (P3.8.4/P3.8.8). Index Parametru Min Max P3.8.1 Selectare supraveghere articol #1 Tabelul 40. Setări pentru supraveghere Unitate Unitate Presetat ID Descriere 0 = Frecvenţă ieşire 1 = Referinţă frecvenţă 2 = Curent motor 3 = Cuplu motor 4 = Putere motor 5 = Tensiune legătură c.c. 6 = Intrare analogică 1 7 = Intrare analogică 2 8 = Intrare analogică 3 9 = Intrare analogică 4 10 = Intrare analogică 5 11 = Intrare analogică 6 12 = Intrare 1 temperatură 13 = Intrare 2 temperatură 14 = Intrare 3 temperatură 15 = Intrare 4 temperatură 16 = Intrare 5 temperatură 17 = Intrare 6 temperatură 4 Tel (0) Fax +358 (0)

117 Meniu Parametri vacon 114 P3.8.2 Mod supraveghere # P3.8.3 P3.8.4 Limită supraveghere #1 Histerezis limită supraveghere #1-50,00 50,00 Variabil 25, ,00 50,00 Variabil 5, = Neutilizat 1 = Supraveghere limită inferioară (ieşire activă sub limită) 2 = Supraveghere limită superioară (ieşire activă peste limită) Limită de supraveghere pentru elementul selectat. Unitatea este setată automat. Histerezis limită de supraveghere pentru elementul selectat. Unitatea este setată automat. P3.8.5 Selectare supraveghere A se vedea P articol #2 P3.8.6 Mod supraveghere # A se vedea P P3.8.7 P3.8.8 Limită supraveghere #2 Histerezis limită supraveghere #2 Tabelul 40. Setări pentru supraveghere -50,00 50,00 Variabil 40, A se vedea P ,00 50,00 Variabil 5, A se vedea P hour support +358 (0) vacon@vacon.com 4

118 vacon 115 Meniu Parametri 4.9 Grupul 3.9: protecţii Setări protecţii generale Tabelul 41. Setări protecţii generale Index Parametru Min Max Unitate Presetat ID Descriere P P P P P Răspuns la eroare externă Răspuns la eroare fază intrare Eroare tensiune sub limită Răspuns la eroare fază ieşire Răspuns la eroare comunicaţie bus de câmp = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform funcţiei de oprire) 3 = Eroare (oprire prin rotire inerţială) 0 = Suport trifazat 1 = Suport monofazat OBSERVAŢIE! Dacă este utilizată o alimentare monofazată, trebuie selectat suportul monofazat. 0 = Eroare memorată în istoric 1 = Eroare nememorată în istoric A se vedea P = Fără acţiune 1 = Alarmă 2 = Alarmă + frecvenţă presetată eroare (P ) 3 = Eroare (oprire conform funcţiei de oprire) 4 = Eroare (oprire prin rotire inerţială) P Eroare comunicaţie slot A se vedea P P Eroare termistor A se vedea P P P P Eroare umplere lentă PID Răspuns la eroare supraveghere PID1 Răspuns la eroare supraveghere PID extern A se vedea P A se vedea P A se vedea P P Eroare de pământare P Frecvenţă presetată alarmă P P Hz 25, P Eroare STO A se vedea P OBSERVAŢIE! Această eroare poate fi configurată numai în gabaritele MR7 până la MR9. Această frecvenţă este utilizată atunci când răspunsul la eroare (în Grupul 3.9: protecţii) este Alarmă+frecvenţă presetată 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform funcţiei de oprire) 3 = Eroare (oprire prin rotire inerţială) 4 Tel (0) Fax +358 (0)

119 Meniu Parametri vacon Setări pentru protecţiile termice motor Tabelul 42. Setări pentru protecţie termică motor Index Parametru Min Max Presetat ID Descriere P Protecţie termică motor P Temperatură ambiantă -20,0 100,0 C/F 40,0 705 P P P Factor de răcire la turaţie zero Constantă termică de timp motor Capacitate încărcare termică motor 5,0 150,0 % Variabil min Variabil % = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) Dacă este disponibil, utilizaţi termistorul motorului pentru a proteja motorul. Alegeţi apoi valoarea 0 pentru acest parametru. Temperatura ambiantă în C/F Defineşte factorul de răcire la turaţie zero în raport cu punctul în care motorul funcţionează la turaţia nominală, fără răcire externă. Constanta de timp reprezintă timpul în care nivelul termic calculat a atins 63 % din valoarea sa finală Setări pentru protecţie la blocare arbore motor Tabelul 43. Setări pentru protecţie la blocare arbore motor Index Parametru Min Max Unitate Unitate Presetat ID Descriere P Eroare blocare arbore motor = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) P Curent la blocare arbore motor 0,00 I S A Variabil 710 Pentru a se considera că aapărut o stare de blocare, curentul trebuie să depăşească această limită. P Limită timp blocare arbore motor 1,00 120,00 s 15, Acesta este timpul maxim permis pentru o stare de blocare a arborelui. P Limită frecvenţă la blocare arbore motor 1,00 P Hz 25, Pentru a se considera că aapărut o stare de blocare, frecvenţa de ieşire trebuie să rămână sub această limită pentru o anumită perioadă de timp. 24-hour support +358 (0) vacon@vacon.com 4

120 vacon 117 Meniu Parametri Setări protecţie la subîncărcare (pompă fără fluid) Tabelul 44. Setări de protecţie motor la sarcină redusă Index Parametru Min Max Presetat ID Descriere P Eroare de sarcină redusă = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) P Protecţie la sarcină redusă: Sarcină zonă de slăbire câmp 10,0 150,0 % 50,0 714 Acest parametru stabileşte valoarea pentru cuplul minim permis când frecvenţa de ieşire este peste punctul de slăbire câmp. P Protecţie la sarcină redusă: Sarcină la frecvenţă zero 5,0 150,0 % 10,0 715 Acest parametru stabileşte o valoare pentru cuplul minim admis la frecvenţă zero. Dacă modificaţi valoarea parametrului P , acest parametru este restabilit automat la valoarea predefinită. P Protecţie la sarcină redusă: Limită timp 2,00 600,00 s 20, Acesta este timpul maxim permis pentru existenţa unei stări de sarcină redusă Setări pentru oprire rapidă Tabelul 45. Setări pentru oprire rapidă Index Parametru Min Max Unitate Unitate Presetat ID Descriere P Mod de oprire rapidă P Activare oprire rapidă Variabil Variabil P P Timp de decelerare la oprire rapidă Răspuns la eroare oprire rapidă DigIN Slot0.2 0,1 300,0 s 3, Metodă de oprire a unităţii de acţionare dacă funcţia de oprire rapidă este activată de la DI sau de la busul de câmp 0 = Rotire inerţială 1 = Oprire rapidă (oprire în rampă conform P ) 2 = Oprire conform funcţiei de oprire (P3.2.5) 1213 FALS = Activat 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire rapidă) 4 Tel (0) Fax +358 (0)

121 Meniu Parametri vacon Setări eroare 1 intrare temperatură OBSERVAŢIE! Acest grup de parametri este vizibil numai cu o placă opţională pentru măsurarea temperaturii (OPTBH) instalată. Tabelul 46. Setări eroare 1 intrare temperatură Index Parametru Min Max Unitate P Semnal 1 temperatură P Limită 1 alarmă -50,0 200,0 C/F 130,0 741 P Limită 1 eroare -50,0 200,0 C/F 155,0 742 P Răspuns 1 limită eroare Presetat ID Descriere Selectarea semnalelor ce vor fi utilizate pentru declanşarea alarmelor şi a avertizărilor de eroare. B0 = Semnal 1 temperatură B1 = Semnal 2 temperatură B2 = Semnal 3 temperatură B3 = Semnal 4 temperatură B4 = Semnal 5 temperatură B5 = Semnal 6 temperatură Valoarea maximă este preluată dintre semnalele alese şi este utilizată pentru declanşarea alarmelor/ mesajelor de eroare. OBSERVAŢIE! Sunt acceptate numai primele 6intrări de temperatură (considerând plăcile de la slotul A până la slotul E). Limită de temperatură pentru declanşarea alarmei. OBSERVAŢIE! Sunt comparate numai intrările alese cu parametrul P Limită de temperatură pentru declanşarea alarmei. OBSERVAŢIE! Sunt comparate numai intrările alese cu parametrul P = Fără răspuns 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) 24-hour support +358 (0) vacon@vacon.com 4

122 vacon 119 Meniu Parametri Setări eroare 2 intrare temperatură OBSERVAŢIE! Acest grup de parametri este vizibil numai cu o placă opţională pentru măsurarea temperaturii (OPTBH) instalată. Tabelul 47. Setări eroare 2 intrare temperatură Index Parametru Min Max Unitate P Semnal 2 temperatură P Limită 2 alarmă -30,0 200,0 C/F 130,0 764 P Limită 2 eroare -30,0 200,0 C/F 155,0 765 P Răspuns 2 limită eroare Presetat ID Descriere Selectarea semnalelor ce vor fi utilizate pentru declanşarea alarmelor şi a avertizărilor de eroare. B0 = Semnal 1 temperatură B1 = Semnal 2 temperatură B2 = Semnal 3 temperatură B3 = Semnal 4 temperatură B4 = Semnal 5 temperatură B5 = Semnal 6 temperatură Valoarea maximă este preluată dintre semnalele alese şi este utilizată pentru declanşarea alarmelor/ mesajelor de eroare. OBSERVAŢIE! Sunt acceptate numai primele 6 intrări de temperatură (considerând plăcile de la slotul A până la slotul E). Limită de temperatură pentru declanşarea alarmei. OBSERVAŢIE! Sunt comparate numai intrările alese cu parametrul P Limită de temperatură pentru declanşarea alarmei. OBSERVAŢIE! Sunt comparate numai intrările alese cu parametrul P = Fără răspuns 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) 4 Tel (0) Fax +358 (0)

123 Meniu Parametri vacon Protecţia la nivel redus intrare analogică Tabelul 48. Setări protecţie la nivel redus pe AI Index Parametru Min Max Unitate Presetat ID Descriere P Protecţie la nivel redus intrare analogică = Fără protecţie 1 = Protecţie activată în starea de funcţionare 2 = Protecţie activată în stările de funcţionare şi de oprire P Eroare nivel redus intrare analogică = Fără acţiune 1 = Alarmă 2 = Alarmă + frecvenţă presetată eroare (par. P ) 3 = Alarmă + referinţă frecvenţă anterioară 4 = Eroare (oprire conform modului de oprire) 5 = Eroare (oprire prin rotire inerţială) 24-hour support +358 (0) vacon@vacon.com 4

124 vacon 121 Meniu Parametri 4.10 Grupul 3.10: resetare automată Tabelul 49. Setări pentru resetare automată Unitate Index Parametru Min Max Presetat ID Descriere P Resetare automată * = Dezactivat 1 = Activat P Funcţie repornire P Timp de aşteptare 0, ,00 s 0, P Timp încercare 0, ,00 s 60, P Număr de încercări P P P P P P P P P P Resetare automată: Tens. sub limită Resetare automată: Supratensiune Resetare automată: Supracurent Resetare automată: Nivel scăzut intrare analogică Resetare automată: Supratemperatură unitate Resetare automată: Supratemperatură motor Resetare automată: Eroare externă Eroare supraveghere PID Eroare supraveghere PID extern Resetare automată: Eroare de sarcină redusă Modul pornire pentru resetarea automată este selectat cu acest parametru: 0 = Pornire lansată 1 = În conformitate cu par. P3.2.4 Timpul de aşteptare înainte ca prima resetare să fie executată. Dacă timpul de încercare s-a epuizat iar eroarea este încă activă, unitatea de acţionare va intra în regim de eroare. OBSERVAŢIE! Număr total de încercări (indiferent de tipul erorii). Dacă unitatea de acţionare nu se poate reseta după acest număr de încercări şi în timpul de încercare setat, va fi generată oeroare. Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da Resetare automată permisă? 0 = Nu 1 = Da * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 4 Tel (0) Fax +358 (0)

125 Meniu Parametri vacon Grupul 3.11: setări pentru aplicaţie Index Parametru Min Max Tabelul 50. Setări pentru aplicaţie Unitate P Parolă P Selectare C/F P Selectare kw/cp P Ecran supraveghere multiplă Presetat ID Descriere Parolă administrator Lipsă funcţie actuală 0 = Celsius 1 = Fahrenheit Toţi parametrii şi toate valorile de supraveghere referitoare la temperatură sunt prezentate în unitatea selectată. 0 = kw 1 = CP Toţi parametrii şi toate valorile de supraveghere referitoare la putere sunt prezentate în unitatea selectată. Împărţirea afişajului panoului de comandă în secţiuni, în ecranul de supraveghere multiplă. 0 = 2x2 secţiuni 1 = 3x2 secţiuni 2 = 3x3 secţiuni 24-hour support +358 (0) vacon@vacon.com 4

126 vacon 123 Meniu Parametri 4.12 Grupul 3.12: funcţii cronometru Interval 1 Tabelul 51. Funcţii cronometru, interval 1 Index Parametru Min Max Unitate Presetat ID Descriere P Oră PORNIRE 00:00:00 23:59:59 oo:mm:ss 00:00: Oră PORNIRE P Oră OPRIRE 00:00:00 23:59:59 oo:mm:ss 00:00: Oră OPRIRE P Zile 1466 P Alocare la canal 1468 Zilele săptămânii în care este activă. Selectare căsuţă de validare: B0 = Duminică B1 = Luni B2 = Marţi B3 = Miercuri B4 = Joi B5 = Vineri B6 = Sâmbătă Selectaţi canalul de timp afectat (1-3) Selectare căsuţă de validare: B0 = Canal de timp 1 B1 = Canal de timp 2 B2 = Canal de timp 3 Interval 2 Tabelul 52. Funcţii cronometru, interval 2 Index Parametru Min Max Unitate Presetat ID Descriere P Oră PORNIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Oră OPRIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Zile 1471 A se vedea P P Alocare la canal 1473 A se vedea P Interval 3 Tabelul 53. Funcţii cronometru, interval 3 Index Parametru Min Max Unitate Presetat ID Descriere P Oră PORNIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Oră OPRIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Zile 1476 A se vedea P P Alocare la canal 1478 A se vedea P Interval 4 Tabelul 54. Funcţii cronometru, interval 4 Index Parametru Min Max Unitate Presetat ID Descriere P Oră PORNIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Oră OPRIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Zile 1481 A se vedea P P Alocare la canal 1483 A se vedea P Tel (0) Fax +358 (0)

127 Meniu Parametri vacon 124 Interval 5 Tabelul 55. Funcţii cronometru, interval 5 Index Parametru Min Max Unitate Presetat ID Descriere P Oră PORNIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Oră OPRIRE 00:00:00 23:59:59 oo:mm:ss 00:00: A se vedea P P Zile 1486 A se vedea P P Alocare la canal 1488 A se vedea P Cronometru 1 Tabelul 56. Funcţii cronometru, cronometru 1 Index Parametru Min Max Unitate Presetat ID Descriere P Durată s P Cronometru 1 DigI NSlot0.1 P Alocare la canal Durata în care cronometrul va lucra atunci când este activat. (Activat de DI) Frontul crescător porneşte cronometrul 1 programat în grupul de parametri Grupul 3.12: funcţii cronometru. Selectaţi canalul de timp afectat (1-3) Selectare căsuţă de validare: B0 = Canal de timp 1 B1 = Canal de timp 2 B2 = Canal de timp 3 Cronometru 2 Tabelul 57. Funcţii cronometru, cronometru 2 Index Parametru Min Max Unitate Presetat ID Descriere P Durată s A se vedea P P Cronometru 2 DigI NSlot A se vedea P P Alocare la canal 1492 A se vedea P Cronometru 3 Tabelul 58. Funcţii cronometru, cronometru 3 Index Parametru Min Max Unitate Presetat ID Descriere P Durată s A se vedea P P Cronometru 3 DigI NSlot A se vedea P P Alocare la canal 1494 A se vedea P hour support +358 (0) vacon@vacon.com 4

128 vacon 125 Meniu Parametri 4.13 Grupul 3.13: Regulator PID Setări de bază Tabelul 59. Setări de bază controler PID 1 Index Parametru Min Max Unitate Presetat ID Descriere P Câştig PID 0, ,00 % 100, P Durată integrare PID 0,00 600,00 s 1, P Durată derivativă PID 0,00 100,00 s 0, Dacă valoarea parametrului este setată la 100 %, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10 %. Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare determină modificarea ieşirii controlerului cu 10,00 %/s. Dacă acest parametru este setat la 1,00 s, o modificare de 10 % din valoarea de eroare timp de 1,00 s determină modificarea ieşirii controlerului cu 10,00 %/s. 4 Tel (0) Fax +358 (0)

129 Meniu Parametri vacon 126 Tabelul 59. Setări de bază controler PID 1 P P P P Selectare unitate proces Minimum unitate proces Maximum unitate proces Zecimale unitate proces Variabil Variabil Variabil Selectaţi unitatea pentru valoarea actuală. 1 = % 2 = 1/min 3 = rot/min 4 = ppm 5 = pps 6 = l/s 7 = l/min 8 = l/h 9 = kg/s 10 = kg/min 11 = kg/h 12 = m3/s 13 = m3/min 14 = m3/h 15 = m/s 16 = mbar 17 = bar 18 = Pa 19 = kpa 20 = mvs 21 = kw 22 = C 23 = gal/s 24 = gal/min 25 = gal/h 26 = lb/s 27 = lb/min 28 = lb/h 29 = ft3/s 30 = ft3/min 31 = ft3/h 32 = ft/s 33 = in wg 34 = ft wg 35 = PSI 36 = lb/in2 37 = psig 38 = cp 39 = F 40 = ft 41 = inch 42 = mm 43 = cm 44 = m Valoarea din unităţile de proces la 0 % răspuns sau punct de referinţă. Această scalare este efectuată numai în scopuri de supraveghere. Controlerul PID utilizează în continuare la nivel intern procentajul pentru semnale de răspuns şi puncte de referinţă. Variabil Variabil Variabil A se vedea mai sus Numărul de zecimale pentru valoarea unităţii de proces 24-hour support +358 (0) vacon@vacon.com 4

130 vacon 127 Meniu Parametri Tabelul 59. Setări de bază controler PID 1 P Inversiune la eroare P Bandă inactivă Variabil Variabil Variabil P Temporizare bandă inactivă 0,00 320,00 s 0, = Normal (Răspuns < Punct de referinţă -> Mărire ieşire PID) 1 = Inversat (Răspuns < Punct de referinţă -> Reducere ieşire PID) Zona de bandă inactivă din jurul punctului de referinţă în unităţi de proces. Ieşirea PID este blocată dacă semnalul de răspuns rămâne în zona de bandă inactivă pentru un timp predefinit. Dacă semnalul de răspuns rămâne în zona de bandă inactivă pentru un timp predefinit, ieşirea este blocată. 4 Tel (0) Fax +358 (0)

131 Meniu Parametri vacon Puncte de referinţă Tabelul 60. Setări puncte de referinţă Index Parametru Min Max Unitate Presetat ID Descriere P Punct de referinţă 1 panou de comandă Variabil Variabil Variabil P Punct de referinţă 2 panou de comandă Variabil Variabil Variabil P Punct de referinţă timp rampă 0,00 300,0 s 0, Defineşte creşterea şi scăderea timpilor de rampă pentru schimbări ale punctului de referinţă. (Timpul de schimbare de la minimum la maximum) P Activare creştere punct de referinţă PID1 Variabil Variabil DigIN Slot FALS = Fără creştere ADEVĂRAT = Creştere P Selectare punct de referinţă PID1 Variabil Variabil DigIN Slot0.1* 1047 FALS = Punct de referinţă 1 ADEVĂRAT = Punct de referinţă 2 24-hour support +358 (0) vacon@vacon.com 4

132 vacon 129 Meniu Parametri Tabelul 60. Setări puncte de referinţă P P P P P P P P Selectare sursă 1 punct de referinţă Minimum punct de referinţă 1 Maximum punct de referinţă 1 Creştere punct de referinţă 1 Selectare sursă 2 punct de referinţă Minimum punct de referinţă 2 Maximum punct de referinţă 2 Creştere punct de referinţă * 332 Variabil Variabil % 0, Variabil Variabil % 100, ,0 2,0 x 1, = Neutilizat 1 = Punct de referinţă 1 panou de comandă 2 = Punct de referinţă 2 panou de comandă 3 = AI1 4 = AI2 5 = AI3 6 = AI4 7 = AI5 8 = AI6 9 = ProceDataIn1 10 = ProceDataIn2 11 = ProceDataIn3 12 = ProceDataIn4 13 = ProceDataIn5 14 = ProceDataIn6 15 = ProceDataIn7 16 = ProceDataIn8 17 = Intrare temper = Intrare temper = Intrare temper = Intrare temper = Intrare temper = Intrare temper = Ieşire bloc 1 24 = Ieşire bloc 2 25 = Ieşire bloc 3 26 = Ieşire bloc 4 27 = Ieşire bloc 5 28 = Ieşire bloc 6 29 = Ieşire bloc 7 30 = Ieşire bloc 8 31 = Ieşire bloc 9 Intrările analogice şi intrările pentru date de proces sunt tratate ca procentaj (0,00-100,00 %) şi scalate în conformitate cu punctul de referinţă minim şi maxim. OBSERVAŢIE! Semnalele de intrare date proces utilizează 2 zecimale. Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim. Punctul de referinţă poate fi mărit de la o intrare digitală. 0 Variabil 2 * 431 A se vedea par. P Variabil Variabil % 0, Variabil Variabil % 100, Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim. -2,0 2,0 x 1, A se vedea P * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 4 Tel (0) Fax +358 (0)

133 Meniu Parametri vacon Setări semnale de răspuns Tabelul 61. Setări semnale de răspuns Index Parametru Min Max Unitate Presetat ID Descriere P Funcţie răspuns * 333 P Câştig funcţie răspuns , ,0 % 100, = Este utilizată numai sursa 1 2 = SQRT(sursa1); (Debit = Constant x SQRT(presiune)) 3 = SQRT (Sursa1- Sursa 2) 4 = SQRT (Sursa 1) + SQRT (Sursa 2) 5 = Sursa 1 + Sursa 2 6 = Sursa 1 - Sursa 2 7 = MIN (Sursa 1, Sursa 2) 8 = MAX (Sursa 1, Sursa 2) 9 = MEDIE (Sursa 1, Sursa 2) Utilizată, de exemplu, cu selecţia 2 în Funcţie răspuns 24-hour support +358 (0) vacon@vacon.com 4

134 vacon 131 Meniu Parametri Tabelul 61. Setări semnale de răspuns P P P P P M Selectare sursă 1 răspuns Minimum semnal răspuns 1 Maximum semnal răspuns 1 Valoare actuală 2, selectare sursă Minimum semnal răspuns 2 Maximum semnal răspuns * 334 Variabil Variabil % 0, Variabil Variabil % 100, = Neutilizat 1 = AI1 2 = AI2 3 = AI3 4 = AI4 5 = AI5 6 = AI6 7 = Intrare 1 date proces 8 = Intrare 2 date proces 9 = Intrare 3 date proces 10 = Intrare 4 date proces 11 = Intrare 5 date proces 12 = Intrare 6 date proces 13 = Intrare 7 date proces 14 = Intrare 8 date proces 15 = Intrare 1 temperatură 16 = Intrare 2 temperatură 17 = Intrare 3 temperatură 18 = Intrare 4 temperatură 19 = Intrare 5 temperatură 20 = Intrare 6 temperatură 21 = Ieşire bloc 1 22 = Ieşire bloc 2 23 = Ieşire bloc 3 24 = Ieşire bloc 4 25 = Ieşire bloc 5 26 = Ieşire bloc 6 27 = Ieşire bloc 7 28 = Ieşire bloc 8 29 = Ieşire bloc 9 30 = Ieşire bloc 10 Intrările analogice şi intrările pentru datelor de proces sunt tratate ca % (0,00-100,00 %) şi scalate în funcţie de valorile minimă şi maximă ale semnalului de răspuns. OBSERVAŢIE! ProcessDataIn foloseşte două zecimale. OBSERVAŢIE! Dacă sunt selectate intrările de temperatură, trebuie setaţi parametrii de scalare răspuns minim şi maxim C Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim. 0 Variabil A se vedea P Variabil Variabil % 0, Variabil Variabil % 100, Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim. * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. 4 Tel (0) Fax +358 (0)

135 Meniu Parametri vacon Setări pentru reglaj anticipativ Tabelul 62. Setări pentru reglaj anticipativ Index Parametru Min Max Unitate Presetat ID Descriere P P P P P P P P Funcţie reglaj anticipativ Câştig funcţie reglaj anticipativ Reglaj anticipativ 1, selectare sursă Minimum semnal anticipativ 1 Maximum semnal anticipativ 1 Reglaj anticipativ 2, selectare sursă Minimum semnal anticipativ 2 Maximum semnal anticipativ A se vedea P % 100, A se vedea P A se vedea P ,00 200,00 % 0, A se vedea P ,00 200,00 % 100, A se vedea P A se vedea P ,00 200,00 % 0, A se vedea P ,00 200,00 % 100, A se vedea M hour support +358 (0) vacon@vacon.com 4

136 vacon 133 Meniu Parametri Funcţia de aşteptare Setări Tabelul 63. Setări pentru funcţia de aşteptare Index Parametru Min Max Unitate Presetat ID Descriere P P Limită SP1 frecvenţă mod aşteptare Temporizare aşteptare SP1 0,00 320,00 Hz 0, s P Nivel reactivare SP1 Variabil Variabil Variabil 0, P Mod reactivare SP P P Amplificare aşteptare SP1 Timp maxim amplificare aşteptare SP1 Unitatea de acţionare intră în modul de aşteptare atunci când frecvenţa de ieşire rămâne sub această limită pentru un timp mai lung decât cel definit de parametrul Temporizare aşteptare SP1, P Timpul minim în care frecvenţa trebuie să rămână sub nivelul P înainte ca unitatea de acţionare să fie oprită. Defineşte nivelul de supraveghere a reactivării pentru valoarea semnalului de răspuns PID. Utilizează unităţile de proces selectate. Selectaţi funcţia parametrului P Nivel reactivare SP1. 0 = Nivel absolut 1 = Punct de referinţă relativ P Creştere punct de referinţă s Întrerupere amplificare aşteptare SP1 P Frecvenţă aşteptare SP2 0,00 320,00 Hz 0, A se vedea P P Temp. aştept. SP s A se vedea P P Nivel reactivare SP2 Variabil Variabil Variabil 0, A se vedea P P Mod reactivare SP P P Amplificare aşteptare SP2 Timp maxim amplificare aşteptare SP2 Selectaţi funcţia parametrului P Nivel reactivare SP2. 0 = Nivel absolut 1 = Punct de referinţă relativ P A se vedea P s A se vedea P Tel (0) Fax +358 (0)

137 Meniu Parametri vacon Parametri de supraveghere semnal de răspuns Tabelul 64. Parametri de supraveghere semnal de răspuns Index Parametru Min Max Unitate Presetat ID Descriere P Activare supraveghere semnal de răspuns = Dezactivat 1 = Activat P Limită superioară Variabil Variabil Variabil Variabil 736 P Limită inferioară Variabil Variabil Variabil Variabil 758 P Temporizare s P Răspuns la eroare supraveghere PID Supraveghere valoare superioară răspuns/proces Supraveghere valoare inferioară răspuns/proces Dacă valoarea dorită nu este atinsă în acest interval de timp, se generează un mesaj de eroare sau o alarmă. 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform P3.2.5) 3 = Eroare (oprire prin rotire inerţială) 24-hour support +358 (0) vacon@vacon.com 4

138 vacon 135 Meniu Parametri Parametri de compensare pierdere de presiune Tabelul 65. Parametri de compensare pierdere de presiune Index Parametru Min Max Unitate Presetat ID Descriere P P P P Activare compensare punctul de referinţă 1 Compensare maximă punct de referinţă 1 Activare compensare punctul de referinţă 2 Compensare maximă punct de referinţă Variabil Variabil Variabil 0, Activează compensarea pierderii de presiune pentru punctul de referinţă 1. 0 = Dezactivat 1 = Activat Valoarea adăugată proporţional la frecvenţă. Compensare punct de referinţă = Compensare maximă * (FreqOut- MinFreq)/(MaxFreq-MinFreq) A se vedea P Variabil Variabil Variabil 0, A se vedea P Tel (0) Fax +358 (0)

139 Meniu Parametri vacon Setări pentru umplere lină Tabelul 66. Setări pentru umplere lină Index Parametru Min Max Unitate Presetat ID Descriere P Funcţia de umplere lină P Frecvenţă umplere lină 0,00 P Hz 20, P Nivel umplere lină Variabil Variabil Variabil 0, P Timeout umplere lină s P Răspuns timeout umplere lină PID = Dezactivat 1 = Activat, nivel 2 = Activat, Timeout Referinţa de frecvenţă ce va fi utilizată când este activată funcţia de golire. Unitatea de acţionare funcţionează la frecvenţa umplere lină (P ) până când răspunsul PID atinge această valoare. În acest moment, controlerul PID iniţiază procesul de reglare. OBSERVAŢIE! Acest parametru este utilizat numai dacă este selectat P = 1 Activat (Nivel) Dacă P = 1 Activat (Nivel): Dacă nu este atins nivelul dorit de umplere lină în acest interval de timp, este generată o eroare sau oalarmă. 0 = Fără timeout, fără generare de erori Dacă P = 2 Activat (Timeout): Unitatea de acţionare funcţionează la frecvenţa umplere lină (P ) până când expiră timpul definit de parametrul său. După aceasta, controlerul PID iniţiază procesul de reglare. 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) OBSERVAŢIE! Acest parametru este utilizat numai dacă P = 1 Activat (Nivel) 24-hour support +358 (0) vacon@vacon.com 4

140 vacon 137 Meniu Parametri Supraveghere presiune intrare Tabelul 67. Parametri de supraveghere presiune intrare Index Parametru Min Max Unitate Presetat ID Descriere P Activare supraveghere P P P P P Semnal de supraveghere Selectare unitate supraveghere Zecimale unitate supraveghere Valoare minimă unitate supraveghere Valoare maximă unitate supraveghere Variabil Variabil Variabil P , Variabil Variabil P , = Dezactivat 1 = Activat Activează funcţia de supraveghere presiune intrare. Sursa semnalului de măsurare a presiunii la intrare: 0 = Intrare analogică 1 1 = Intrare analogică 2 2 = Intrare analogică 3 3 = Intrare analogică 4 4 = Intrare analogică 5 5 = Intrare analogică 6 6 = Intrare 1 date proces (0-100 %) 7 = Intrare 2 date proces (0-100 %) 8 = Intrare 3 date proces (0-100 %) 9 = Intrare 4 date proces (0-100 %) 10 = Intrare 5 date proces (0-100 %) 11 = Intrare 6 date proces (0-100 %) 12 = Intrare 7 date proces (0-100 %) 13 = Intrare 8 date proces (0-100 %) 14 = Ieşire bloc 1 15 = Ieşire bloc 2 16 = Ieşire bloc 3 17 = Ieşire bloc 4 18 = Ieşire bloc 5 19 = Ieşire bloc 6 20 = Ieşire bloc 7 21 = Ieşire bloc 8 22 = Ieşire bloc 9 23 = Ieşire bloc 10 1 = % 2 = mbar 3 = bar 4 = Pa 5 = kpa 6 = PSI 7 = mmhg 8 = Torr 9 = lb/in2 Alegeţi câte zecimale doriţi să fie afişate. Parametrii minim şi maxim ai unităţii sunt valorile de semnal corespunzătoare, de exemplu, pentru 4 ma şi 20 ma (scalate liniar între acestea). 4 Tel (0) Fax +358 (0)

141 Meniu Parametri vacon 138 Tabelul 67. Parametri de supraveghere presiune intrare Index Parametru Min Max Unitate Presetat ID Descriere P P P P Nivel alarmă supraveghere Nivel eroare supraveghere Temporizare eroare supraveghere Reducere punct referinţă PID Variabil Variabil P , Variabil Variabil P , ,00 60,00 s 5, ,0 100,0 % 10, V Presiune intrare P P P Variabil 1695 Alarma (ID eroare 1363) va fi declanşată dacă semnalul de supraveghere rămâne sub nivelul alarmei mai mult timp decât cel definit de parametrul P Eroarea (ID eroare 1409) va fi declanşată dacă semnalul de supraveghere rămâne sub nivelul de eroare mai mult timp decât cel definit de parametrul P Intervalul de temporizare până când se declanşează Alarma de supraveghere intrare sau Eroarea de supraveghere presiune intrare, dacă semnalul de supraveghere rămâne sub nivelul de alarmă/eroare mai mult timp decât cel definit de acest parametru. Defineşte viteza de reducere a punctului de referinţă al controlerului PID când alarma de supraveghere presiune intrare este activă. Valoarea de supraveghere pentru semnalul de supraveghere presiune intrare selectat. Scalarea valorii conform P hour support +358 (0) vacon@vacon.com 4

142 vacon 139 Meniu Parametri Aşteptare - nicio funcţie de detectare a cererii Tabelul 68. Aşteptare - niciun parametru de detectare a cererii Index Parametru Min Max Unitate P P P P P Aşteptare, detectarea cererii nu este activată Eroare SNDD histerezis Histerezis frecvenţă SNDD Timp supraveghere SNDD Adăugare efectivă la SNDD Presetat ID ,9 P , ,00 P Hz 3, s ,1 P P , Descriere Activează funcţia Aşteptare fără detectarea cererii (SNDD). 0 = Dezactivat 1 = Activat Semi-amplitudine a benzii erorii procesului simetric pentru lipsa detectării cererii (0±histerezis) Histerezis frecvenţă pentru lipsa detectării cererii Timp supraveghere pentru lipsa detectării cererii Polarizare adăugată la valoarea punctului de referinţă PID pentru ascădea producţia PID şi pentru a intra în modul de aşteptare. 4 Tel (0) Fax +358 (0)

143 Meniu Parametri vacon Grupul 3.14: controler PID extern Setări de bază pentru controlerul PID extern Pentru informaţii detaliate, a se vedea paragraful Tabelul 69. Setări de bază pentru controlerul PID extern Index Parametru Min Max Unitate Presetat ID Descriere P Activare PID extern = Dezactivat 1 = Activat P Semnal pornire DigIN Slot FALS = PID extern oprit ADEVĂRAT = PID extern reglează Acest parametru nu va avea efect dacă controlerul PID extern nu este activat de P P Ieşire oprită 0,0 100,0 % 0, Valoarea de ieşire a controlerului PID în % din valoarea maximă de ieşire în timp ce este oprit de la intrarea digitală. P Câştig PID 0, ,00 % 100, A se vedea P P Durată integrare PID 0,00 600,00 s 1, A se vedea P P Durată derivativă PID 0,00 100,00 s 0, A se vedea P P P P Selectare unitate proces Minimum unitate proces Maximum unitate proces A se vedea P Variabil Variabil Variabil A se vedea P Variabil Variabil Variabil A se vedea P P Zecimale unitate proces P Inversiune la eroare A se vedea P P Banda inactivă Variabil Variabil Variabil 0, A se vedea P P Temporizare bandă inactivă 0,00 320,00 s 0, A se vedea P hour support +358 (0) vacon@vacon.com 4

144 vacon 141 Meniu Parametri Puncte de referinţă controler PID extern Tabelul 70. Puncte de referinţă controler PID extern Index Parametru Min Max Unitate Presetat ID Descriere P Punct de referinţă 1 panou de comandă P P Variabil 0, P Punct de referinţă 2 panou de comandă P P Variabil 0, P Punct de referinţă timp rampă 0,00 300,00 s 0, P Selectare punct de referinţă DigIN Slot FALS = Punct de referinţă 1 ADEVĂRAT = Punct de referinţă 2 4 Tel (0) Fax +358 (0)

145 Meniu Parametri vacon 142 Tabelul 70. Puncte de referinţă controler PID extern P P P P P P Selectare sursă 1 punct de referinţă Minimum punct de referinţă 1 Maximum punct de referinţă 1 Selectare sursă 2 punct de referinţă Minimum punct de referinţă 2 Maximum punct de referinţă Variabil Variabil % 0, Variabil Variabil % 100, = Neutilizat 1 = Punct de referinţă 1 panou de comandă 2 = Punct de referinţă 2 panou de comandă 3 = AI1 4 = AI2 5 = AI3 6 = AI4 7 = AI5 8 = AI6 9 = Intrare 1 date proces 10 = Intrare 2 date proces 11 = Intrare 3 date proces 12 = Intrare 4 date proces 13 = Intrare 5 date proces 14 = Intrare 6 date proces 15 = Intrare 7 date proces 16 = Intrare 8 date proces 17 = Intrare 1 temperatură 18 = Intrare 2 temperatură 19 = Intrare 3 temperatură 20 = Intrare 4 temperatură 21 = Intrare 5 temperatură 22 = Intrare 6 temperatură 23 = Ieşire bloc 1 24 = Ieşire bloc 2 25 = Ieşire bloc 3 26 = Ieşire bloc 4 27 = Ieşire bloc 5 28 = Ieşire bloc 6 29 = Ieşire bloc 7 30 = Ieşire bloc 8 31 = Ieşire bloc 9 32 = Ieşire bloc 10 Intrările analogice şi intrările pentru date de proces sunt tratate ca procentaj (0,00-100,00 %) şi scalate în conformitate cu punctul de referinţă minim şi maxim. OBSERVAŢIE! Semnalele de intrare date proces utilizează 2 zecimale. OBSERVAŢIE! Dacă sunt selectate intrările de temperatură, trebuie setaţi parametrii de scalare puncte de referinţă minim şi maxim C Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim A se vedea P Variabil Variabil % 0, Variabil Variabil % 100, Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim. 24-hour support +358 (0) vacon@vacon.com 4

146 vacon 143 Meniu Parametri Semnale de răspuns Pentru informaţii detaliate, a se vedea capitolul Tabelul 71. Semnale de răspuns controler PID extern P P P P P P Valoare actuală 1, selectare sursă Minimum semnal răspuns 1 Maximum semnal răspuns 1 Valoare actuală 2, selectare sursă Minimum semnal răspuns 2 Maximum semnal răspuns A se vedea P Variabil Variabil % 0, Variabil Variabil % 100, Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim A se vedea P Variabil Variabil % 0, Variabil Variabil % 100, Valoarea minimă la semnal analogic minim. Valoarea maximă la semnal analogic maxim Supravegherea semnalului de răspuns Pentru informaţii detaliate, a se vedea paragraful Tabelul 72. Supraveghere proces controler PID extern Index Parametru Min Max Index Parametru Min Max Unitate Presetat ID Descriere P Funcţie răspuns A se vedea P P Câştig funcţie răspuns , ,0 % 100, A se vedea P Unitate Presetat ID Descriere P Activare supraveghere = Dezactivat 1 = Activat P Limită superioară Variabil Variabil Variabil Variabil 1660 A se vedea P P Limită inferioară Variabil Variabil Variabil Variabil 1661 A se vedea P P Temporizare s P Răspuns la eroare supraveghere răspuns PID extern Dacă nu este atinsă valoarea dorită în acest interval de timp, se activează un mesaj de eroare sau o alarmă A se vedea P Tel (0) Fax +358 (0)

147 Meniu Parametri vacon Grupul 3.15: pompe multiple Parametri pompe multiple Tabelul 73. Parametri pompe multiple Index Parametru Min Max Unitate Presetat ID Descriere P Mod pompe multiple * 1785 P Număr de pompe * 1001 P P Număr identificare pompă Semnale de pornire şi de răspuns P Interblocare pompă * 1032 P P P Mod schimbare automată Pompe schimbate automat Interval schimbare automată * * , ,0 h 48,0 * = O singură unitate de acţionare 1 = Unităţi secundare multiple 2 = Unităţi master multiple Numărul total de motoare (pompe/ventilatoare) utilizate în sistemul pompe multiple. Fiecare unitate de acţionare din sistemul de pompe trebuie să aibă un număr unic de ordine (ID), începând întotdeauna cu 1. OBSERVAŢIE! Acest parametru este utilizat doar dacă modul Unităţi secundare multiple sau Unităţi master multiple este selectat de P Sunt semnalele de pornire şi/sau de răspuns PID conectate la unitatea de acţionare? 0 = Neconectat 1 = Numai semnal de pornire conectat 2 = Ambele semnale conectate Activare/dezactivare utilizare sisteme de interblocare. Sistemele de interblocare sunt utilizate pentru a comunica sistemului dacă un motor este conectat sau nu. 0 = Neutilizat 1 = Activat Dezactivează/activează rotaţia motoarelor în ordinea de pornire şi de prioritate. 0 = Dezactivat 1 = Activat (interval) 2 = Activat (zilele săptămânii) 0 = Pompe auxiliare 1 = Toate pompele După expirarea timpului definit cu acest parametru, funcţia de schimbare automată se activează în cazul în care capacitatea utilizată se află sub nivelul definit cu parametrii P şi P hour support +358 (0) vacon@vacon.com 4

148 vacon 145 Meniu Parametri Index Parametru Min Max P P P P Zile schimbare automată Schimbare automată: ora Schimbare automată: Limită frecvenţă Schimbare automată: Limită pompe :00:00 23:59:59 Ora 00:00: ,00 P Hz 25,00 * * 1030 P Lăţime de bandă % 10 * 1097 P P Temporizare lăţime de bandă Viteză constantă de producţie Tabelul 73. Parametri pompe multiple Unitate s 10 * ,0 100,0 % 100,0 * 1513 Presetat ID Descriere Zilele din săptămână în care ordinea de pornire este rearanjată (schimbată automat) OBSERVAŢIE! Acest parametru este utilizat numai dacă P = 2 şi este instalată o baterie RTC. B0 = Duminică B1 = Luni B2 = Marţi B3 = Miercuri B4 = Joi B5 = Vineri B6 = Sâmbătă Ora la care ordinea de pornire este rearanjată (schimbată automat). OBSERVAŢIE! Acest parametru este utilizat numai dacă P = 2 şi este instalată o baterie RTC. Aceşti parametri definesc nivelul inferior sub care trebuie să rămână capacitatea utilizată, astfel încât să se activeze schimbarea automată. Procentaj din punctul de referinţă, de exemplu, Punct de referinţă = 5 bari Lăţime de bandă = 10 %. Cât timp valorile de răspuns rămân între 4,5...5,5, pompele auxiliare nu vor fi pornite şi nici oprite. La un semnal de răspuns în afara lăţimii de bandă, este necesar să treacă acest timp înainte ca pompele auxiliare să fie pornite sau oprite. Viteza nominală de producţie a pompei ca valoare procentuală Frecv.min...Frecv.max. Defineşte viteza constantă la care pompa se blochează, după ce este atinsă frecvenţa maximă şi următoarea pompă începe reglarea în modul cu unităţi master multiple. 4 Tel (0) Fax +358 (0)

149 Meniu Parametri vacon 146 Index Parametru Min Max P Numărul maxim de pompe care funcţionează simultan 1 P * 1187 M Semnale interblocare A se vedea paragraful de mai jos. M Supraveghere suprapresiune Tabelul 73. Parametri pompe multiple A se vedea paragraful de mai jos. M Durată funcţionare pompă A se vedea paragraful de mai jos. M Setări avansate A se vedea capitolul de mai jos. Numărul maxim de pompe care funcţionează simultan în sistemul cu pompe multiple. OBSERVAŢIE! Dacă parametrul P este modificat, aceeaşi valoare este copiată automat şi în acest parametru. * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. Unitate Unitate Presetat ID Descriere Semnale interblocare Tabelul 74. Semnale interblocare Index Parametru Min Max P Interblocare pompă (1) Variabil Variabil P Interblocare pompă 2 Variabil Variabil P Interblocare pompă 3 Variabil Variabil P Interblocare pompă 4 Variabil Variabil P Interblocare pompă 5 Variabil Variabil P Interblocare pompă 6 Variabil Variabil P Interblocare pompă 7 Variabil Variabil P Interblocare pompă 8 Variabil Variabil Presetat ID Descriere DigIN Slot0.1 DigIN Slot0.1 DigIN Slot0.1 DigIN Slot0.1 DigIN Slot0.1 DigIN Slot0.1 DigIN Slot0.1 DigIN Slot FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ FALS = Nu este activ ADEVĂRAT = Activ 24-hour support +358 (0) vacon@vacon.com 4

150 vacon 147 Meniu Parametri Parametri de supraveghere suprapresiune Tabelul 75. Parametri de supraveghere suprapresiune Index Parametru Min Max Presetat ID Descriere P Activare supraveghere suprapresiune = Dezactivat 1 = Activat P Nivel supraveghere Variabil Variabil Variabil 0, Această funcţie opreşte imediat toate pompele auxiliare atunci când răspunsul PID atinge acest nivel Contoare durată funcţionare pompe Tabelul 76. Parametri contoare durată funcţionare pompe Index Parametru Min Max Presetat ID Descriere P Setare contor P Setare contor: Valoare h P P P Setare contor: Selectare pompă Limită alarmă durată funcţionare pompă Limită eroare durată funcţionare pompă h h = Fără acţiune 1 = Setează valoarea definită a contorului (P ) pentru contorul pompei selectate Valoare ce va fi setată pentru contorul pompei selectate cu P Selectează pompa a cărei valoare de contor va fi setată la o valoare definită de P O alarmă care se declanşează atunci când durata de funcţionare a pompei depăşeşte această limită. 0 = Neutilizat O eroare care se declanşează atunci când durata de funcţionare a pompei depăşeşte această limită. 0 = Neutilizat Setări avansate Tabelul 77. Parametri pentru setări avansate Index Parametru Min Max Unitate Unitate Unitate Presetat ID Descriere P Frecvenţă fazare P ,0 Hz 320, P Frecvenţă defazare 0,0 P Hz 0, Tel (0) Fax +358 (0)

151 Meniu Parametri vacon Grupul 3.16: contoare de întreţinere Tabelul 78. Parametri pentru contoare de întreţinere Index Parametru Min Max Unitate P Mod contor P Limită alarmă contor 1 0 Variabil h/krot P Limită eroare contor 1 0 Variabil h/krot Presetat ID Descriere 0 = Neutilizat 1 = Ore 2 = Rotaţii*1000 Momentul de declanşare a unei alarme de întreţinere pentru contorul 1. 0 = Neutilizat Momentul de declanşare a unei erori de întreţinere pentru contorul 1. 0 = Neutilizat B Resetare contor Activaţi pentru a reseta contorul de întreţinere 1. P Resetare DI contor 1 Variabil Variabil ADEVĂRAT = Resetare 24-hour support +358 (0) vacon@vacon.com 4

152 vacon 149 Meniu Parametri 4.17 Grupul 3.17: modul incendiu Index Parametru Min Max Tabelul 79. Parametri mod incendiu Unitate P Parolă mod incendiu P P P P P Sursă frecvenţă mod incendiu Frecvenţă mod incendiu Activare mod incendiu pe DESCHIS Activare mod incendiu pe ÎNCHIS Inversare la mod incendiu ,00 P Hz 50, Presetat ID Descriere DigIN Slot DigIN Slot DigIN Slot V Stare Mod incendiu V Contor mod incendiu = Activat 1234 = Mod test Selectarea sursei de referinţă atunci când modul incendiu este activ. Aceasta activează selectarea, de exemplu, aintrării AI1 sau a controlerului PID ca sursă de referinţă şi în timpul funcţionării în mod incendiu. 0 = Frecvenţă mod incendiu 1 = Turaţii presetate 2 = Panou de comandă 3 = Bus de câmp 4 = AI1 5 = AI2 6 = AI1 + AI2 7 = PID1 8 = Potenţiometru motor 9 = Ieşire bloc 1 10 = Ieşire bloc 2 11 = Ieşire bloc 3 12 = Ieşire bloc 4 13 = Ieşire bloc 5 14 = Ieşire bloc 6 15 = Ieşire bloc 7 16 = Ieşire bloc 8 17 = Ieşire bloc 9 18 = Ieşire bloc 10 Frecvenţa utilizată atunci când modul incendiu este activat. FALS = Mod incendiu activ ADEVĂRAT = Fără acţiune FALS = Fără acţiune ADEVĂRAT = Mod incendiu activ Comanda de inversare a sensului de rotaţie în timp ce funcţionează în modul incendiu. Această funcţie nu are efect în timpul funcţionării normale. DigIN Slot0.1 = Înainte DigIN Slot0.2 = Înapoi Valoare de supraveghere (a se vedea şi Tabelul 3) 0 = Dezactivat 1 = Activat 2 = Activat (Activat + DI deschis) 3 = Mod test Valoare de scalare: 1 Indică de câte ori a fost activat modului incendiu în modul activat. Acest contor nu poate fi resetat. Valoare de scalare: 1 4 Tel (0) Fax +358 (0)

153 Meniu Parametri vacon Grupul 3.18: parametri preîncălzire motor Index Parametru Min Max P P P P Funcţie preîncălzire motor Limită temperatură preîncălzire Curent preîncălzire motor Preîncălzire motor PORNITĂ Tabelul 80. Parametri preîncălzire motor Unitate C/F ,5*I L A Variabil 1227 Variabil Variabil Presetat ID Descriere DigIN Slot = Neutilizat 1 = Întotdeauna în starea oprire 2 = Comandat de DI 3 = Limită temperatură 4 = Limită temperatură (temperatura măsurată pe motor) OBSERVAŢIE! Funcţia 4 necesită instalarea unei plăci opţionale de măsurare a temperaturii. Funcţia Preîncălzire motor se activează când temperatura radiatorului sau temperatura măsurată a motorului scade sub acest nivel, cu condiţia ca P să fie setat în opţiunile 3 sau 4. Curentul continuu pentru preîncălzirea motorului şi a unităţii de acţionare în starea de oprire. Activat conform P FALS = Fără acţiune ADEVĂRAT = Preîncălzire activată în starea de oprire Utilizat când parametrul P este setat pe 2. OBSERVAŢIE! Şi Canalele de timp pot fi conectate la Preîncălzire PORNITĂ, cu condiţia să fie utilizată opţiunea sistem comandă DIN (opţiunea 2 pentru parametrul P3.18.1). 24-hour support +358 (0) vacon@vacon.com 4

154 vacon 151 Meniu Parametri 4.19 Grupul 3.19: Personaliz. acţionare Personalizarea acţionării este o funcţie programabilă mini-plc integrată în unitatea de acţionare. Personalizarea acţionării permite unităţii de acţionare să se adapteze la aproape orice funcţie ce necesită logică I/O şi de comandă. Funcţia de personalizare a acţionării cuprinde o gamă largă de blocuri de funcţii logice şi numerice care combină şi extind funcţiile standard de acţionare, garantând îndeplinirea cerinţelor specifice ale utilizatorilor. Personalizarea acţionării constă din zece blocuri de funcţii definite de utilizator. Fiecare bloc de funcţii are trei intrări, o ieşire şi o gamă largă de funcţii alocabile. Toţi parametrii sau semnalele de supraveghere pot fi conectaţi (conectate) la intrările blocului cu numere de identificare. Ieşirile blocului sunt disponibile pentru fiecare loc în care pot fi selectate semnale digitale sau analogice. Blocurile de funcţii pot fi utilizate şi pentru a comanda valoarea oricărui parametru. Block 1 Digital ingång 1 Driftfall: id-nummer Digital ingång 5 Driftfall: id-nummer 1 0 IN 1 IN 2 OCH UT ID Omriktarstatusord Driftfall: id och bit 1 1 IN _se Personalizarea acţionării nu necesită instrumente sau formare specializate, deoarece poate fi realizată o configuraţie grafică completă cu ajutorul instrumentului de configurare Vacon Live. Configuraţiile pot fi copiate cu ajutorul Vacon Live, ca parte din lista normală de parametri. 4 Tel (0) Fax +358 (0)

155 Meniu Parametri vacon Grupul 3.21: comanda pompei Parametri de curăţare automată Tabelul 81. Parametri de curăţare automată Index Parametru Min Max Unitate Presetat ID Descriere P Funcţie de curăţare P Activare curăţare DigIN Slot P Limită curent curăţare 0,0 200,0 % 120, P Temporizare curent curăţare 0,0 300,0 % 60, P Zile de curăţare P Ora de curăţare 00:00:00 23:59:59 00:00: P Cicluri de curăţare P P P P Frecvenţă curăţare în sens înainte Durată curăţare la sens înainte Frecvenţă la curăţare în sens înapoi Durată curăţare în sens înapoi 0,00 P Hz 45, ,00 320,00 s 2, ,00 P Hz 45, ,00 320,00 s 0, = Dezactivat 1 = Activat (DIN) 2 = Activat (Curent) 3 = Activat (zilele săptămânii) Semnal digital de intrare utilizat pentru pornirea secvenţei de curăţare automată. Secvenţa de curăţare automată va fi întreruptă dacă semnalul de activare dispare înainte de finalizarea secvenţei. OBSERVAŢIE! Unitatea de acţionare va porni dacă intrarea este activată! Dacă P = 2, secvenţa de curăţare porneşte atunci când motorul depăşeşte această limită pentru o perioadă mai mare decât P Dacă P = 2, secvenţa de curăţare porneşte atunci când motorul depăşeşte această limită ( ) pentru o perioadă mai mare decât această temporizare Dacă P = 3, acest parametru defineşte zilele în care va fi executat ciclul de curăţare. Dacă P = 3, acest parametru defineşte ora din zi (zile selectate de P ) la care va fi executat ciclul de curăţare. Numărul de cicluri de curăţare în sens înainte/ înapoi. Frecvenţa pentru sensul înainte în ciclul de curăţare automată. Intervalul de timp pentru frecvenţa în sens înainte în ciclul de curăţare automată. Frecvenţa pentru sensul înapoi în ciclul de curăţare automată. Intervalul de timp pentru frecvenţa în sens înapoi în ciclul de curăţare automată. 24-hour support +358 (0) vacon@vacon.com 4

156 vacon 153 Meniu Parametri Tabelul 81. Parametri de curăţare automată P Durată accelerare curăţare 0,1 300,0 s 0, Intervalul de timp pentru accelerarea motorului când funcţia de curăţare automată este activă P Durată decelerare curăţare 0,1 300,0 s 0, Intervalul de timp pentru decelerarea motorului când funcţia de curăţare automată este activă Parametri pentru pompa Jockey Tabelul 82. Parametri pentru pompa Jockey Index Parametru Min Max Unitate Presetat ID Descriere P Funcţie Jockey P Nivel pornire Jockey Variabil Variabil Variabil 0, P Nivel oprire Jockey Variabil Variabil Variabil 0, = Neutilizat 1 = Mod aşteptare PID: Pompa Jockey funcţionează în mod continuu când modul de aşteptare PID este activ 2 = Mod aşteptare PID (nivel): Pompa Jockey porneşte la niveluri predefinite atunci când modul de aşteptare PID este activ Pompa Jockey va porni atunci când modul de aşteptare PID este activ şi semnalul de răspuns PID scade sub nivelul definit de acest parametru. OBSERVAŢIE! Acest parametru este utilizat numai dacă P = 2 (Mod aşteptare PID (Nivel)) Pompa Jockey se va opri atunci când modul de aşteptare PID este activ şi semnalul de răspuns PID depăşeşte nivelul definit de acest parametru sau controlerul PID se reactivează din modul aşteptare. OBSERVAŢIE! Acest parametru este utilizat numai dacă P = 2 Mod aşteptare PID (Nivel) 4 Tel (0) Fax +358 (0)

157 Meniu Parametri vacon Parametri pompă de amorsare Tabelul 83. Parametri pompă de amorsare Index Parametru Min Max Presetat ID Descriere P Funcţie amorsare = Dezactivat 1 = Activat P Durată amorsare 0,0 320,0 s 3, Defineşte intervalul de timp dintre pornirea pompei de amorsare şi pornirea pompei principale Parametri antiblocare Tabelul 84. Parametri antiblocare Index Parametru Min Max Unitate Unitate Presetat ID Descriere P Interval antiblocare h P Durată de funcţionare antiblocare s P Frecvenţă antiblocare P P Hz 15, Defineşte intervalul de timp în modul de aşteptare PID după care pompa este pornită pentru a împiedica blocarea pompei în cazul în care pompa rămâne în aşteptare pentru o perioadă lungă de timp. Defineşte lungimea perioadei de timp în care pompa funcţionează atunci când funcţia antiblocare este activată. Defineşte referinţa de frecvenţă, care este utilizată atunci când funcţia antiblocare este activată. 24-hour support +358 (0) vacon@vacon.com 4

158 vacon 155 Meniu Parametri Parametri de protecţie contra îngheţului Parametri de protecţie contra îngheţului Index Parametru Min Max P Protecţie contra îngheţului Unitate Presetat = Dezactivat 1 = Activat P Semnal temperatură P P Minimum semnal temperatură Maximum semnal temperatură -50,0 ( C) P C/ F P ,0 ( C) C/ F -50,0 ( C) 200,0 ( C) ID Descriere 0 = Intrare 1 temperatură ( C) 1 = Intrare 2 temperatură ( C) 2 = Intrare 3 temperatură ( C) 3 = Intrare 4 temperatură ( C) 4 = Intrare 5 temperatură ( C) 5 = Intrare 6 temperatură ( C) 6 = Intrare analogică 1 7 = Intrare analogică 2 8 = Intrare analogică 3 9 = Intrare analogică 4 10 = Intrare analogică 5 11 = Intrare analogică 6 12 = Intrare 1 date proces (0-100 %) 13 = Intrare 2 date proces (0-100 %) 14 = Intrare 3 date proces (0-100 %) 15 = Intrare 4 date proces (0-100 %) 16 = Intrare 5 date proces (0-100 %) 17 = Intrare 6 date proces (0-100 %) 18 = Intrare 7 date proces (0-100 %) 19 = Intrare 8 date proces (0-100 %) 20 = Ieşire bloc 1 21 = Ieşire bloc 2 22 = Ieşire bloc 3 23 = Ieşire bloc 4 24 = Ieşire bloc 5 25 = Ieşire bloc 6 26 = Ieşire bloc 7 27 = Ieşire bloc 8 28 = Ieşire bloc 9 29 = Ieşire bloc 10 Valoarea temperaturii corespunde valorii minime a semnalului de temperatură selectat. Valoarea temperaturii corespunde valorii maxime a semnalului de temperatură selectat. 4 Tel (0) Fax +358 (0)

159 Meniu Parametri vacon 156 Parametri de protecţie contra îngheţului P Limită temperatură protecţie contra îngheţului P P C/ F 5,00 ( C) 1708 Limita de temperatură sub care funcţia de protecţie contra îngheţului va fi activată. P Frecvenţă protecţie contra îngheţului 0,0 P Hz 10, Referinţa constantă de frecvenţă utilizată atunci când funcţia de protecţie contra îngheţului este activată V Supraveghere temperatură îngheţ Variabil Variabil C/ F 1711 Valoarea de supraveghere pentru semnalul de temperatură măsurată cu funcţia de protecţie contra îngheţului. Valoare de scalare: 0,1 24-hour support +358 (0) vacon@vacon.com 4

160 13006.emf vacon 157 Meniu Diagnostic 5. MENIU DIAGNOSTIC 5.1 Erori active Tabelul 85. Meniu Funcţie Descriere Erori active Atunci când apar erori, numele erorii este afişat intermitent. Apăsaţi OK pentru a reveni la meniul de diagnoză. Submeniul Erori active indică numărul de erori. Selectaţi eroarea şi apăsaţi OK pentru a vizualiza datele privind ora de apariţie a erorii. Eroarea rămâne activă până când este ştearsă fie cu butonul Resetare (apăsaţi 2 s), fie cu un semnal de resetare de la terminalul I/O sau de la busul de câmp, fie alegând Resetare erori (a se vedea mai jos). Memoria pentru erori active poate stoca maxim 10 erori în ordinea producerii lor. 5.2 Resetare erori Tabelul 86. Meniu Funcţie Descriere Resetare erori În acest meniu puteţi reseta erorile. Pentru mai multe instrucţiuni, a se vedea paragraful 9.1 Apariţia unei erori. ATENŢIE! Îndepărtaţi Semnalul comandă extern înainte de a reseta eroarea, pentru a preveni restartarea accidentală a unităţii de acţionare. 5.3 Istoric erori Tabelul 87. Meniu Funcţie Descriere Istoric erori Ultimele 40 de erori sunt stocate în Intrând în istoricul de erori şi făcând istoricul de erori. clic cu OK pe eroarea selectată, se afişează date privind ora de apariţie a erorii (detalii). 5 Tel (0) Fax +358 (0)

161 Meniu Diagnostic vacon Contoare totalizatoare Tabelul 88. Meniu Diagnoză, parametri contoare totalizatoare Index Parametru Min Max Unitate Presetat ID Descriere V4.4.1 Contor de energie Variabil 2291 V4.4.3 V4.4.4 V4.4.5 V4.4.6 V4.4.7 V4.4.8 V4.4.9 V V V V V Durată de lucru (panou de comandă cu afişaj grafic) Durată de lucru (panou de comandă text) Durată de lucru (panou de comandă text) Durată de lucru (panou de comandă text) Durată de funcţionare (panou de comandă cu afişaj grafic) Durată de funcţionare (panou de comandă text) Durată de funcţionare (panou de comandă text) Durată de funcţionare (panou de comandă text) Durată de alimentare (panou de comandă cu afişaj grafic) Durată de alimentare (panou de comandă text) Durată de alimentare (panou de comandă text) Durată de alimentare (panou de comandă text) a z oo:min 2298 a z oo:min:ss Cantitatea de energie preluată din reţeaua de alimentare. Nu se resetează. OBSERVAŢIE PENTRU PANOUL DE COMANDĂ TEXT: Cea mai mare unitate de măsură a energiei indicată pe panoul de comandă standard este MW. Dacă energia contorizată depăşeşte valoarea de 999,9 MW, pe panoul de comandă nu va mai fi afişată nicio unitate de măsură. Durată de lucru a unităţii de comandă. Durată de lucru a unităţii de comandă în total ani. Durată de lucru a unităţii de comandă în total zile. Durată de lucru a unităţii de comandă în ore, minute şi secunde. a z oo:min 2293 Durată de funcţionare motor. a z oo:min:ss a z oo:min 2294 a z oo:min:ss V Contor porniri 2295 Durată de funcţionare motor în total ani. Durată de funcţionare motor în total zile. Durată de funcţionare motor în ore, minute şi secunde. Durata în care blocul de alimentare a fost alimentat până acum. Nu se resetează. Durată de alimentare în total ani. Durată de alimentare în total zile. Durată de alimentare în ore, minute şi secunde. Numărul pornirilor blocului de alimentare. 24-hour support +358 (0) vacon@vacon.com 5

162 vacon 159 Meniu Diagnostic Pentru informaţii suplimentare privind contoarele, a se vedea capitolul Contoare durată funcţionare pompe. A se vedea capitolul 8.18 Contoare dacă utilizaţi busul de câmp pentru a citi valorile. 5.5 Contoare parţiale Tabelul 89. Meniu Diagnoză, parametri contoare parţiale Index Parametru Min Max Unitate Presetat ID Descriere P4.5.1 P4.5.3 P4.5.4 P4.5.5 P4.5.6 Contor parţial energie Durată de lucru (panou de comandă cu afişaj grafic) Durată de lucru (panou de comandă text) Durată de lucru (panou de comandă text) Durată de lucru (panou de comandă text) Variabil 2296 Contor de energie resetabil. OBSERVAŢIE! Cea mai mare unitate de măsură a energiei indicată pe panoul de comandă standard este MW. Dacă energia contorizată depăşeşte valoarea de 999,9 MW, pe panoul de comandă nu va mai fi afişată nicio unitate de măsură. Pentru a reseta contorul: Panou de comandă text standard: Apăsaţi lung (4 s) butonul OK. Panou de comandă grafic: Apăsaţi OK o singură dată. Va apărea ecranul Resetare contor. Apăsaţi OK încă o dată. a z oo:min 2299 Resetabil. A se vedea P a z oo:min:ss Durată de lucru în total ani. Durată de lucru în total zile. Durată de lucru în ore, minute şi secunde. A se vedea capitolul 8.18 Contoare dacă utilizaţi busul de câmp pentru a citi valorile. 5 Tel (0) Fax +358 (0)

163 Meniu Diagnostic vacon Informaţii software Tabelul 90. Meniu Diagnostic, informaţii parametri software Index Parametru Min Max Unitate Presetat ID Descriere V4.6.1 V4.6.2 V4.6.3 Pachet software (panou de comandă cu afişaj grafic) ID pachet software (panou de comandă text) Versiune pachet software (panou de comandă text) V4.6.4 Încărcare sistem % 2300 Cod de identificare software Încărcare pe CPU unitate de comandă. V4.6.5 Nume aplicaţie (panou de comandă Numele aplicaţiei. cu afişaj grafic) V4.6.6 Identificator aplicaţie Codul aplicaţiei. V4.6.7 Versiune aplicaţie 24-hour support +358 (0) vacon@vacon.com 5

164 vacon 161 Meniu I/O şi hardware 6. MENIU I/O ŞI HARDWARE 6.1 I/O de bază Supravegheaţi aici stările intrărilor şi ieşirilor. Tabelul 91. Meniul I/O şi hardware, parametri I/O de bază Index Parametru Min Max Unitate Presetat ID Descriere V5.1.1 Intrare digitală V5.1.2 Intrare digitală V5.1.3 Intrare digitală V5.1.4 Intrare digitală V5.1.5 Intrare digitală V5.1.6 Intrare digitală V5.1.7 Mod intrare analogică V5.1.8 Intrare analogică % 0,00 V5.1.9 Mod intrare analogică V Intrare analogică % 0,00 V Mod ieşire analogică V Ieşire analogică % 0,00 V Ieşire releu V Ieşire releu V Ieşire releu Starea semnalului digital de intrare Starea semnalului digital de intrare Starea semnalului digital de intrare Starea semnalului digital de intrare Starea semnalului digital de intrare Starea semnalului digital de intrare Arată modul selectat (cu jumper) pentru semnalul analogic de intrare 1 = ma 3 = V Starea semnalului analogic de intrare Arată modul selectat (cu jumper) pentru semnalul analogic de intrare 1 = ma 3 = V Starea semnalului analogic de intrare Arată modul selectat (cu jumper) pentru semnalul analogic de ieşire 1 = ma 3 = V Starea semnalului analogic de ieşire Starea semnalului de ieşire releu Starea semnalului de ieşire releu Starea semnalului de ieşire releu 6 Tel (0) Fax +358 (0)

165 Meniu I/O şi hardware vacon Sloturi placă opţională Parametrii din acest grup depind de placa opţională instalată. Dacă în sloturile C, D sau E nu este amplasată nicio placă opţională, niciun parametru nu este vizibil. A se vedea paragraful Programarea intrărilor digitale şi analogice pentru localizarea sloturilor. Când o placă opţională este îndepărtată, textul informativ 39 Dispozitiv îndepărtat va apărea pe ecran. A se vedea Tabelul 133. Tabelul 92. Parametri legaţi de placa opţională Meniu Funcţie Descriere Slot C Setări Setări legate de placa opţională. Supraveghere Informaţii legate de supravegherea plăcii opţionale. Slot D Setări Setări legate de placa opţională. Supraveghere Informaţii legate de supravegherea plăcii opţionale. Slot E Setări Setări legate de placa opţională. Supraveghere Informaţii legate de supravegherea plăcii opţionale. 6.3 Ceas în timp real Tabelul 93. Meniu I/O şi hardware, parametri ceas în timp real Index Parametru Min Max Unitate Presetat ID Descriere V5.5.1 Stare baterie Starea bateriei. 1 = Neinstalată 2 = Instalată 3 = Schimbaţi bateria P5.5.2 Ora oo:mm:ss 2201 Ora actuală din zi P5.5.3 Dată zz.ll Data curentă P5.5.4 An aaaa 2203 Anul curent Regulă oră de vară 1 = Oprit 2 = UE; începe în ultima duminică a lunii martie şi se termină în ultima duminică P5.5.5 Oră de vară a lunii octombrie 3 = SUA; începe în a doua duminică a lunii martie şi se termină în prima duminică a lunii noiembrie 4 = Rusia (permanent) 24-hour support +358 (0) vacon@vacon.com 6

166 vacon 163 Meniu I/O şi hardware 6.4 Setări bloc de alimentare Ventilator Ventilatorul funcţionează în modul optimizat sau în modul întotdeauna pornit. În modul optimizat, turaţia ventilatorului este comandată conform logicii interne a unităţii de acţionare care primeşte date de la sistemele de măsurare a temperaturii, apoi se opreşte în 5 minute, când unitatea de acţionare se află în starea pregătită de lucru. În modul întotdeauna pornit, ventilatorul funcţionează la turaţie maximă, fără oprire. Tabelul 94. Setări bloc de alimentare, ventilator Index Parametru Min Max Unitate Presetat ID Descriere P Mod comandă ventilator = Întotdeauna pornit 1 = Optimizat Filtru sinus Suportul filtru sinus limitează profunzimea supramodulaţiei şi previne reducerea frecvenţei de comutare la funcţiile de gestionare a temperaturii. Tabelul 95. Setări bloc de alimentare, filtru sinus Index Parametru Min Max Unitate Presetat ID Descriere P Filtru sinus = Dezactivat 1 = Activat 6 Tel (0) Fax +358 (0)

167 Meniu I/O şi hardware vacon Panou de comandă Tabelul 96. Meniu I/O şi hardware, parametri panou de comandă Index Parametru Min Max Unitate Presetat ID Descriere P5.7.1 Durată timeout 0 60 min 0 * afişajul revine la pagina definită cu parametrul P Intervalul de timp după care 0 = Neutilizat P5.7.2 Pagină presetată * P5.7.3 Index meniu P5.7.4 Contrast ** % 50 P5.7.5 Timp iluminare fundal 0 60 min 5 Pagina pe care o afişează panoul de comandă când unitatea de acţionare este pornită sau când intervalul de timp definit cu P5.7.1 expiră. Dacă valoarea este setată pe 0, se afişează ultima pagină vizitată. 0 = Niciunul 1 = Accesare index meniu 2 = Meniu principal 3 = Pagină comandă 4 = Supraveghere multiplă Setaţi indexul meniu pentru pagina dorită şi activaţi-l cu parametrul P5.7.2 = 1. Setaţi contrastul monitorului ( %). Setaţi timpul în care iluminarea fundalului este activă ( min). Dacă timpul este setat pe 0, iluminarea de fundal va fi întotdeauna activată. * Valoarea presetată a parametrului depinde de aplicaţia care este selectată cu parametrul P1.2 Aplicaţie. A se vedea capitolul 10.1 Valorile presetate ale parametrilor conform aplicaţiei selectate. ** Disponibil numai pentru panoul de comandă cu afişaj grafic. 24-hour support +358 (0) vacon@vacon.com 6

168 vacon 165 Meniu I/O şi hardware 6.6 Bus de câmp Parametrii aferenţi diverselor plăci pentru bus de câmp pot fi găsiţi şi în meniul I/O şi hardware. Aceşti parametri sunt explicaţi în detaliu în manualul busului de câmp respectiv. Tabelul 97. Nivel submeniu 1 Nivel submeniu 2 Nivel submeniu 3 Nivel submeniu 4 RS-485 Setări comune Protocol Nu este cazul Ethernet Setări comune Mod adresă IP Nu este cazul IP fix Adresă IP Mască subreţea Gateway presetat Adresă MAC Adresă IP Mască subreţea Gateway presetat Nu este cazul Nu este cazul Nu este cazul Nu este cazul Modbus/TCP Setări comune Limită conexiune Adresă slave Timeout comunicaţie IP BacNet Setări Număr instanţă Timeout comunicaţie Protocol utilizat IP BBMD Port BBMD Timp de funcţionare Supraveghere Stare protocol bus de câmp Stare comunicaţie Instanţă actuală Cuvânt comandă Cuvânt stare 6 Tel (0) Fax +358 (0)

169 Setările utilizatorului, meniul de favorite şi meniurile de la nivelul utilizatorilor vacon SETĂRILE UTILIZATORULUI, MENIUL DE FAVORITE ŞI MENIURILE DE LA NIVELUL UTILIZATORILOR 7.1 Setări utilizator Tabelul 98. Meniu setări utilizator, setări generale Index Parametru Min Max Unitate Presetat ID Descriere P6.1 Selectări de limbă Variabil Variabil Variabil 802 P6.2 Selectare aplicaţie 801 M6.5 Copie de siguranţă parametri M6.6 Comparare parametri P6.7 Nume unitate de acţionare A se vedea paragraful de mai jos. Depinde de pachetul de limbi. Selectaţi aplicaţia care urmează a fi utilizată. Daţi un nume unităţii de acţionare, dacă este necesar Copie de siguranţă parametri Tabelul 99. Meniu pentru setări utilizator, parametri pentru copie de siguranţă parametri Index Parametru Min Max Unitate Presetat ID Descriere P6.5.1 Revenire la setările din fabrică 831 Când este activat, restaurează valorile presetate ale parametrilor şi iniţiază Asistentul de pornire. P6.5.2 Memorare în panoul de comandă * Salvaţi valorile parametrilor în panoul de comandă, de exemplu pentru a le copia pe altă unitate de acţionare. 0 = Nu 1 = Da P6.5.3 Restaurare din panoul de comandă* Încărcaţi valorile parametrilor din panoul de comandă în unitatea de acţionare. B6.5.4 Memorare în set 1 Memoraţi un set de parametri personalizat (toţi parametrii incluşi în aplicaţie) B6.5.5 Restaurare din set 1 Încărcaţi setul de parametri personalizat în unitatea de acţionare. B6.5.6 Memorare în set 2 Memoraţi un alt set de parametri personalizat (toţi parametrii incluşi în aplicaţie) B6.5.7 Restaurare din set 2 Încărcaţi setul 2 de parametri personaliza în unitatea de acţionare. * Disponibil numai pentru panoul de comandă cu afişaj grafic 24-hour support +358 (0) vacon@vacon.com 7

170 vacon 167 Setările utilizatorului, meniul de favorite şi meniurile de la nivelul utilizatorilor 7.2 Favorite OBSERVAŢIE! Acest meniu nu este disponibil în panoul de comandă text. Favoritele sunt de obicei utilizate pentru a reuni un set de parametri sau semnale de supraveghere din alte meniuri panou de comandă. Este posibil să fiţi nevoit să consultaţi frecvent anumite valori de parametri sau alte articole. În loc să le localizaţi una câte una în structura meniului, le puteţi adăuga într-un dosar numit Favorite, unde le puteţi accesa cu uşurinţă. Pentru a adăuga articole sau parametri la dosarul Favorite procedaţi astfel: STOP READY I/O Basic Settings Motor Nom Voltg V Motor Nom Freq Hz Motor Nom Speed 1430 rpm STOP READY I/O STOP READY I/O Edit Help Motor Nom Freq Add to favorites was added to favorites. Press OK to continue. Motor Nom Freq 9166.emf Figura 44. Adăugare articol la Favorite Pentru a şterge un articol sau parametru din dosarul Favorite, procedaţi astfel: STOP READY I/O Favorites Motor Nom Freq Hz STOP READY I/O Motor Nom Freq Monitor Help Rem from favorites 9172.emf 7.3 Niveluri utilizator Figura 45. Ştergerea articolelor din Favorite Parametrii nivelurilor de utilizator sunt destinaţi să limiteze vizibilitatea parametrilor şi să prevină parametrizarea neautorizată şi involuntară de pe panoul de comandă. Tabelul 100. Parametrii nivelurilor de utilizator Index Parametru Min Max Unitate Presetat ID Descriere P8.1 Nivel utilizator = Normal; toate meniurile sunt vizibile în meniul principal 2 = Supraveghere; în meniul principal sunt vizibile numai meniurile Supraveghere şi Niveluri utilizator 3 = Favorite; în meniul principal sunt vizibile numai meniurile Favorite şi Niveluri utilizator 7 Tel (0) Fax +358 (0)

171 Setările utilizatorului, meniul de favorite şi meniurile de la nivelul utilizatorilor vacon 168 Tabelul 100. Parametrii nivelurilor de utilizator P8.2 Cod acces Dacă setaţi o valoare diferită de 0 înainte de a trece în modul de supraveghere atunci când, de exemplu, este activ nivelul utilizatorului Normal, codul de acces va fi solicitat atunci când încercaţi să reveniţi în modul Normal. Poate fi, prin urmare, utilizată pentru a preveni parametrizarea de pe panoul de comandă. OBSERVAŢIE! Aveţi grijă să nu pierdeţi codul! În cazul în care codul este pierdut, vă rugăm să contactaţi cel mai apropiat partener/centru de service. STOP READY ALARM Keypad User levels ID:2362 P8.2 User level Normal Access code STOP READY ALARM I/O Min:0 Max:9 Access code ID:2362 P emf Figura hour support +358 (0) vacon@vacon.com 7

172 vacon 169 Valoarea de supraveghere şi descrierile parametrilor 8. VALOAREA DE SUPRAVEGHERE ŞI DESCRIERILE PARAMETRILOR 8.1 Descrieri valoare de supraveghere În acest capitol veţi regăsi informaţii suplimentare despre unele dintre valorile de supraveghere. Descrierile de bază ale tuturor valorilor de supraveghere se găsesc în capitolul 3 Meniu de supraveghere. V STARE ACOMUNICĂRII (ID 1629) Starea comunicării de la unitate la unitate în timpul lucrului cu sistemul cu pompe multiple (unităţi de acţionare multiple). 0 = Neutilizat (funcţia pompe multiple şi unităţi de acţionare multiple neutilizată) 10 = Au avut loc erori de comunicare fatale (sau lipsa comunicării) 11 = Au avut loc erori (trimitere date) 12 = Au avut loc erori (primire date) 20 = Comunicare funcţională, nu au avut loc erori 30 = Stare necunoscută OBSERVAŢIE! Dacă apar stările de comunicare 11 sau 12, înseamnă de obicei că numai una dintre unităţile de acţionare din sistemul cu pompe multiple a pierdut comunicarea. Comunicarea dintre celelalte unităţi de acţionare încă funcţionează normal. V DURATĂ FUNCŢIONARE POMPA 1 (ID 1620) Valoarea de supraveghere arată orele de funcţionare ale pompei 1 în sistemul cu pompe multiple şi o singură unitate de acţionare. În sistemul cu pompe multiple şi unităţi de acţionare multiple, valoarea de supraveghere arată orele de funcţionare ale acestei pompe. Orele de funcţionare sunt prezentate la rezoluţia de 0,1 h. V DURATĂ FUNCŢIONARE POMPA 2 (ID 1621) V DURATĂ DE FUNCŢIONARE POMPA 3 (ID 1622) V DURATĂ DE FUNCŢIONARE POMPA 4 (ID 1623) V DURATĂ DE FUNCŢIONARE POMPA 5 (ID 1624) V DURATĂ DE FUNCŢIONARE POMPA 6 (ID 1625) V DURATĂ DE FUNCŢIONARE POMPA 7 (ID 1626) V DURATĂ DE FUNCŢIONARE POMPA 8 (ID 1627) Valorile de supraveghere arată orele de funcţionare ale pompelor 2-8 în sistemul cu pompe multiple şi o singură unitate de acţionare. În sistemul cu pompe multiple şi unităţi de acţionare multiple, această funcţie nu este disponibilă. A se vedea valoarea de supraveghere V în tabelul 10 Supraveghere pompe multiple. Orele de funcţionare sunt prezentate la rezoluţia de 0,1 h. 8 Tel (0) Fax +358 (0)

173 Valoarea de supraveghere şi descrierile parametrilor vacon Descrieri parametri Datorită uşurinţei şi simplităţii utilizării, cei mai mulţi parametri ai unităţii de acţionare necesită doar o descriere de bază, care este prezentată în tabelele cu parametri din capitolul 4 Meniu parametri. În următoarele capitole veţi regăsi informaţii suplimentare despre câţiva dintre cei mai avansaţi parametri ai unităţii de acţionare. Dacă nu găsiţi informaţiile de care aveţi nevoie, contactaţi distribuitorul dvs. P1.2 APLICAŢIE (ID 212) La punerea în funcţiune sau la configurarea unităţii de acţionare, utilizatorul poate selecta una dintre configuraţiile de aplicaţie presetate (cea care răspunde cel mai bine necesităţilor). Configuraţiile de aplicaţie presetate reprezintă seturi de parametri predefiniţi, care vor fi încărcaţi în unitatea de acţionare atunci când valoarea parametrului P1.2 Aplicaţie este modificată. Selectarea aplicaţiei minimizează necesitatea editării manuale a parametrilor şi oferă posibilitatea punerii cu uşurinţă în funcţiune a unităţii de acţionare. OBSERVAŢIE! Asistenţii de aplicaţie sunt prezentaţi în capitolul 1.4 Asistenţi de aplicaţie. Dacă acest parametru este modificat folosind un panou de comandă (grafic), configuraţia selectată va fi încărcată în unitatea de acţionare şi se va activa un asistent de aplicaţie pentru a oferi sprijin utilizatorului prin indicarea parametrilor de bază legaţi de aplicaţia selectată. Pot fi selectate următoarele configuraţii de aplicaţie presetate: 0 = Standard 1 = HVAC 2 = Comandă PID 3 = Pompe multiple (o singură unitate de acţionare) 4 = Pompe multiple (unităţi de acţionare multiple) OBSERVAŢIE! Conţinutul meniului M1 Configurare rapidă se modifică în funcţie de aplicaţia selectată. 24-hour support +358 (0) vacon@vacon.com 8

174 vacon 171 Valoarea de supraveghere şi descrierile parametrilor 8.3 Setări motor P FRECVENŢĂ NOMINALĂ MOTOR (ID 111) OBSERVAŢIE! Când acest parametru este modificat, parametrii P Frecvenţă punct slăbire câmp şi P Tensiune la punct de slăbire câmp vor fi iniţializaţi în mod automat în funcţie de P Tipul de motor selectat. A se vedea tabelul 102. P TIP MOTOR (ID 650) Acest parametru defineşte tipul de motor utilizat. Număr selecţie Nume selecţie Tabelul 101. Descriere 0 Motor cu inducţie (MI) Selectaţi dacă se utilizează un motor cu inducţie. 1 Motor cu magneţi permanenţi (MP) Selectaţi dacă se utilizează un motor cu magneţi permanenţi. Când acest parametru este modificat, parametrii P şi P vor fi iniţializaţi în mod automat în funcţie de tipul de motor selectat. A se vedea tabelul 102 pentru a afla valorile de iniţializare: Tabelul 102. Parametru P (Frecvenţă punct slăbire câmp) Motor cu inducţie (MI) Frecvenţă nominală motor Motor cu magneţi permanenţi (MP) Calculată intern P (Tensiune la punct slăbire câmp) 100,0 % Calculată intern 8 Tel (0) Fax +358 (0)

175 Valoarea de supraveghere şi descrierile parametrilor vacon 172 P IDENTIFICARE (ID 631) Funcţia de identificare automată a motorului calculează şi măsoară parametrii motorului necesari pentru comanda optimă a motorului şi a turaţiei. Opţiunea de identificare funcţionare face parte din procesul de reglare a motorului şi a parametrilor specifici ai unităţii de acţionare. Ea este un instrument de punere în funcţiune şi de service pentru unitatea de acţionare cu scopul de a găsi valori de parametri cât mai bune posibil pentru majoritatea unităţilor de acţionare. OBSERVAŢIE! Parametrii de pe eticheta motorului trebuie setaţi înainte de rularea funcţiei de identificare. Tabelul 103. Număr selecţie Nume selecţie Descriere 0 Fără acţiune Nicio identificare solicitată. 1 Identificare în repaus Unitatea de acţionare funcţionează fără turaţie pentru identificarea parametrilor motorului. Motorul este alimentat cu curent şi tensiune, dar cu frecvenţă zero. Se identifică raportul U/f. 2 Identificare cu motor în rotaţie Unitatea de acţionare funcţionează în regim de turaţie pentru identificarea parametrilor motorului. Se identifică raportul U/f şi curentul de magnetizare. NOTĂ! Pentru rezultate precise, această identificare trebuie efectuată fără sarcină la arborele motorului. Funcţia de identificare automată este activată prin setarea acestui parametru la valoarea dorită şi prin transmiterea unei comenzi de pornire în sensul solicitat. Comanda de pornire către unitatea de acţionare trebuie transmisă într-un interval de 20 s. Dacă nu este primită nicio comandă de pornire în acest interval de timp, funcţia de identificare este anulată, parametrul este resetat la valoarea predefinită şi se declanşează oalarmă de Identificare. Funcţia de identificare poate fi oprită în orice moment cu comanda normală de oprire iar parametrul este resetat la valoarea sa predefinită. O alarmă de Identificare este declanşată dacă rularea funcţiei de identificare nu a reuşit. OBSERVAŢIE! Pentru pornirea unităţii de acţionare după identificare, trebuie transmisă o nouă comandă de pornire (front crescător). P ÎNTRERUPĂTOR MOTOR (ID 653) Această funcţie este utilizată, de obicei, când există un întrerupător între unitatea de acţionare şi motor. Astfel de întrerupătoare pot fi găsite adeseori în aplicaţiile rezidenţiale sau industriale pentru asigurarea scoaterii complete de sub tensiune a circuitului electric al unui motor, în scop de întreţinere sau de service. Când acest parametru este activat şi întrerupătorul motorului este deschis pentru a întrerupe funcţionarea motorului, unitatea de acţionare detectează întreruperea legăturii la motor fără declanşare. Nu sunt necesare niciun fel de modificări în ceea ce priveşte comanda de funcţionare sau semnalul de referinţă către unitatea de acţionare de la postul de comandă a procesului. Când motorul este reconectat prin închiderea întrerupătorului după terminarea lucrărilor de întreţinere, unitatea de acţionare detectează conectarea motorului şi îl antrenează la turaţia de referinţă, conform comenzilor de proces. Dacă motorul se roteşte atunci când este reconectat, unitatea de acţionare detectează turaţia motorului aflat în funcţiune prin intermediul funcţiei sale Pornire lansată şi apoi aduce turaţia la nivelul dorit, conform comenzilor de proces. 24-hour support +358 (0) vacon@vacon.com 8

176 vacon 173 Valoarea de supraveghere şi descrierile parametrilor 3~ MS 0 1 M 3076.emf Figura 47. Întrerupătorul motorului P CONTROL SUPRATENSIUNE (ID 607) P COMANDĂ TENSIUNE SUB LIMITĂ (ID 608) Aceşti parametri permit scoatera din funcţiune a controlerelor de tensiune sub limită/supratensiune. Acest lucru poate fi util, de exemplu, dacă tensiunea de alimentare de la reţea variază mai mult decât cu -15 % la +10 %; aplicaţia nu va permite funcţionarea controlerului de tensiune sub limită/ supratensiune. Dacă sunt activate, controlerele modifică frecvenţa de ieşire luând în consideraţie fluctuaţiile de alimentare. P REGLARE TENSIUNE STATOR (ID 659) OBSERVAŢIE! Acest parametru va fi setat în mod automat în timpul rulării funcţiei de identificare. Se recomandă, dacă este posibil, rularea funcţiei de identificare. A se vedea parametrul P Parametrul Reglare tensiune stator este utilizat numai atunci când a fost selectată opţiunea Motor cu magnet permanent (motor MP) pentru parametrul P Acest parametru nu are niciun efect dacă s-a selectat Motor cu inducţie. Cu motorul cu inducţie în uz, valoarea a fost forţată intern la 100 % şi nu poate fi modificată. 8 Tel (0) Fax +358 (0)

177 Valoarea de supraveghere şi descrierile parametrilor vacon 174 Când valoarea parametrului P (Tip motor) este modificată în Motor PMS, parametrii P (Frecvenţă punct slăbire câmp) şi P (Tensiune punct slăbire câmp) vor fi extinşi în mod automat până la limitele tensiunii maxime de ieşire a unităţii de acţionare, păstrând raportul U/f definit. Această extindere internă este efectuată pentru a evita funcţionarea motorului PMS în zona de slăbire a câmpului deoarece tensiunea nominală a motorului PMS este, în general, mult mai mică decât capabilitatea tensiunii totale de ieşire a unităţii de acţionare. De obicei, tensiunea nominală a motorului PMS reprezintă tensiunea electromotoare autoindusă a motorului la frecvenţa nominală dar, în funcţie de producătorul motorului, aceasta ar putea reprezenta, de exemplu, tensiunea statorului la sarcină nominală. Acest parametru asigură un mod simplu de reglare a curbei U/f a unităţii de acţionare aproape de curba tensiunii electromotoare autoinduse a motorului, fără a mai fi necesară modificarea mai multor parametri ai curbei U/f. Parametrul Reglare tensiune stator defineşte tensiunea de ieşire a unităţii de acţionare în procente din tensiunea nominală a motorului, la frecvenţa nominală a motorului. În general, curba U/f a unităţii de acţionare este reglată puţin deasupra curbei tensiunii electromotoare autoinduse a motorului. Curentul motorului creşte o dată cu creşterea diferenţei dintre curba U/f a unităţii de acţionare şi curba tensiunii electromotoare autoinduse a motorului. Spänning vid fältförsvagningsp unkten U [V] 200 % Statorspänningsjustering ( %) 100 % motriktad elektromotorisk kraft Motorns nominella spänning 50 % Nollfrekvenssp änning f [Hz] Motorns märkfrekvens Fältförsvagningspunkt 9208.emf Figura 48. Principiul reglării tensiunii statorului P LIMITĂ CURENT MOTOR (ID 107) Acest parametru determină curentul maxim al motorului preluat de la unitatea de acţionare c.a. Domeniul valorilor parametrului diferă de la un gabarit la altul. Atunci când limita curentului este activă, frecvenţa de ieşire a unităţii de acţionare este micşorată. OBSERVAŢIE! Acesta nu este o limită parţială supracurent. 24-hour support +358 (0) vacon@vacon.com 8

178 vacon 175 Valoarea de supraveghere şi descrierile parametrilor P RAPORT U/F (ID 108) Număr selecţie Nume selecţie Tabelul 104. Descriere 0 Liniar Tensiunea motorului se schimbă liniar ca o funcţie a frecvenţei de ieşire de la tensiune frecvenţă zero (P ) la tensiunea punct slăbire câmp (FWP) (P ) la frecvenţa FWP (P ). Această setare predefinită ar trebui utilizată dacă nu este necesară oaltă setare. 1 Pătratic Tensiunea motorului se schimbă de la punctul zero al tensiunii de frecvenţă (P ) urmând o curbă cu formă pătratică de la 0 la frecvenţa punctului de slăbire a câmpului (P ). A se vedea figura 49. Motorul funcţionează submagnetizat mai jos de punctul de slăbire câmp şi produce un cuplu mai mic. Raportul pătratic U/f poate fi utilizat în aplicaţii în care cererea de cuplu este proporţională cu pătratul turaţiei, de exemplu la ventilatoare şi pompe centrifugale. 2 Programabil Curba U/f poate fi programată prin trei puncte distincte (a se vedea figura 50): tensiunea la frecvenţă zero (P1), punctul mediu tensiune/frecvenţă (P2) şi punctul de slăbire câmp (P3). Curba U/f programabilă poate fi utilizată dacă este necesar un cuplu mai mare la frecvenţe joase. Setările optime pot fi obţinute automat prin rularea funcţiei de identificare motor (P ). Un ID603 U[V] Standard: Motorns nominella spänning Fältförsvagningspunkt Linjär Kvadratisk Standard: Motorns nominella frekvens f[hz] ID emf Figura 49. Forma liniară şi pătratică a tensiunii motorului, ID 602 = P Punct slăbire câmp, ID 603 = P Tensiune la punct slăbire câmp 8 Tel (0) Fax +358 (0)

179 Valoarea de supraveghere şi descrierile parametrilor vacon 176 Un ID603 U[V] Standard: Motorns nominella spänning P3 Fältförsvagningspunkt ID605 ID606 P1 P2 Standard: Motorns nominella frekvens f[hz] ID604 ID emf Figura 50. Curbă U/f programabilă, D 602 = P Punct slăbire câmp, ID 603 = P Tensiune la punct slăbire câmp, ID 604 = P Frecvenţă punct central U/f, ID 605 = P Tensiune punct central U/f, ID 606 = P Tensiune la frecvenţă zero OBSERVAŢIE! Acest parametru este forţat la valoarea 1 Liniar atunci când parametrul Tip motor este setat la valoarea 1 Motor cu magnet permanent (MP). OBSERVAŢIE! Atunci când acest parametru este modificat, parametrii P Punct slăbire câmp, P Tensiune la punct slăbire câmp, P Frecvenţă punct central U/f, P Tensiune punct central U/f şi P Tensiune la frecvenţă zero vor fi automat setate la valorile lor implicite, dacă parametrul P Tip motor este setat la valoarea 0 Motor cu inducţie (MI). P TENSIUNE LA PUNCT SLĂBIRE CÂMP (ID 603) Deasupra frecvenţei de la punctul de slăbire câmp, tensiunea de ieşire rămâne la valoarea maximă setată. Sub frecvenţa de la punctul de slăbire câmp, tensiunea de ieşire depinde de setarea parametrilor curbei U/f. A se vedea parametrii P , P şi P Când parametrii P Tensiune nominală motor şi P Frecvenţă nominală motor sunt setaţi, parametrilor P Frecvenţă punct slăbire câmp şi P Tensiune la punct slăbire câmp le sunt alocate automat valorile corespunzătoare. Dacă aveţi nevoie de alte valori pentru punctul de slăbire câmp şi de tensiune maximă de ieşire, modificaţi aceşti parametrii după setarea parametrilor P şi P P hour support +358 (0) vacon@vacon.com 8

180 vacon 177 Valoarea de supraveghere şi descrierile parametrilor P PORNIREA LANSATĂ (ID 1590) Pornirea lansată poate fi configurată prin setarea biţilor parametrului de opţiuni pentru pornire lansată. Biţii modificabili includ dezactivarea impulsurilor de c.c. şi a scanării de c.a., determinarea direcţiei de căutare şi posibilitatea de utilizare a referinţei de frecvenţă ca punct de pornire pentru căutarea frecvenţei de rotaţie a arborelui. Sensul de căutare este determinat de B0. Când bitul este setat pe 0, frecvenţa arborelui este căutată atât din sensul pozitiv cât şi din sensul negativ. Prin setarea bitului pe 1, căutarea este limitată numai la sensul referinţei de frecvenţă pentru a evita orice rotire a arborelui în celălalt sens. Scopul principal al scanării c.a. este de a premagnetiza motorul. Scanarea c.a. este efectuată prin baleierea frecvenţei de la nivelul maxim până la frecvenţa zero. Scanarea este oprită în cazul în care apare o adaptare la frecvenţa arborelui. Scanarea c.a. poate fi dezactivată setând B1 pe 1. Când tipul motorului este selectat ca motor cu magneţi permanenţi, scanarea c.a. este dezactivată în mod automat. Bitul B5 are rolul de a dezactiva impulsurile c.c. Scopul principal al impulsurilor c.c. este şi acela de a premagnetiza şi a detecta motorul în rotaţie. Dacă au fost activate atât impulsurile c.c. cât şi scanarea c.a., metoda aplicată este aleasă la nivel intern, în funcţie de frecvenţa de alunecare. De asemenea, impulsurile c.c. sunt dezactivate la nivel intern dacă frecvenţa de alunecare este mai mică de 2 Hz sau tipul de motor selectat este motor cu magneţi permanenţi. P PORNIRE CREŞTERE (ID 109) Pornire creştere poate fi utilizat în situaţii în care cuplul de pornire este ridicat. Tensiunea la motor se modifică proporţional cu cuplul necesar, fapt care face ca motorul să producă mai mult cuplu la pornire. 8 Tel (0) Fax +358 (0)

181 Valoarea de supraveghere şi descrierile parametrilor vacon Funcţie pornire I/F Funcţia Pornire I/f este utilizată, de obicei, la motoarele cu magneţi permanenţi (MP) pentru pornirea motorului cu comandă la curent constant. Această funcţie este utilă pentru motoarele de mare putere, la care rezistenţa este scăzută şi controlul curbei U/f este dificil. Aplicarea funcţiei de pornire I/f se poate dovedi utilă şi la asigurarea unui cuplu suficient pentru motor la pornire. MC Figura 51. Pornire I/f (MC = Curent motor), P = Frecvenţă pornire I/f, P = Curent pornire I/f P PORNIRE I/F (ID 534) Dacă funcţia este activată, unitatea de acţionare este setată în modul comandă a curentului, iar motorul este alimentat cu un curent constant definit de parametrul P , până când frecvenţa de ieşire a unităţii de acţionare depăşeşte nivelul definit cu parametrul P Când frecvenţa de ieşire depăşeşte nivelul frecvenţei de pornire I/f, modul de lucru al unităţii de acţionare revine treptat în modul normal de comandă U/f. P FRECVENŢĂ DE PORNIRE I/F (ID 535) Funcţia de pornire I/f este utilizată când frecvenţa de ieşire a unităţii de acţionare este sub această limită de frecvenţă. Când frecvenţa de ieşire depăşeşte această limită, modul de lucru al unităţii de acţionare revine la modul normal de comandă U/f. P CURENT PORNIRE I/F (ID 536) Acest parametru defineşte curentul de alimentare a motorului când funcţia de pornire I/f este activată. 24-hour support +358 (0) vacon@vacon.com 8

182 vacon 179 Valoarea de supraveghere şi descrierile parametrilor 8.4 Configurare Pornire/Oprire Comenzile Pornire/Oprire sunt date diferit în funcţie de punctul de comandă. Punct de comandă de la distanţă (I/O A): Comenzile de pornire, oprire şi inversare sunt controlate de 2 intrări digitale alese cu parametrii P Semnal comandă 1 A, P Semnal comandă 2 A şi P Semnal comandă 3 A. Funcţionalitatea/logica pentru aceste intrări este apoi selectată cu parametrul P3.2.6 Logică A I/O (din acest grup). Punct de comandă de la distanţă (I/O B): Comenzile de pornire, oprire şi inversare sunt controlate de 2 intrări digitale alese cu parametrii P Semnal comandă 3 A, P Semnal comandă 1 B şi P Semnal comandă 2 B. Funcţionalitatea/logica pentru aceste intrări este apoi selectată cu parametrul P3.2.7 Logică B I/O (din acest grup). Punct de comandă local (panou de comandă): Comenzile pornire şi oprire vin de la butoanele panoului de comandă, în timp ce direcţia rotaţiei este selectată de parametrul P Punct de comandă de la distanţă (bus de câmp): Comenzile pornire, oprire şi inversare vin de la comunicaţii de date. P3.2.5 FUNCŢIE STOP (ID 506) Tabelul 105. Număr selecţie Nume selecţie Descriere 0 Rotire inerţială Motorul se poate opri din propria inerţie. Comanda de la unitatea de acţionare este întreruptă şi curentul unităţii de acţionare scade la zero imediat ce se transmite comanda de oprire. 1 Rampă După comanda de oprire, turaţia motorului este decelerată în funcţie de parametrii de decelerare setaţi la turaţie zero. P3.2.6 LOGICĂ PORNIRE/OPRIRE I/O A (ID 300) Valorile oferă posibilitatea de a comanda pornirea şi oprirea unităţii de acţionare c.a. cu semnal digital conectat la intrările digitale. CS = Semnal comandă. Selecţiile care includ textul edge (limită) trebuie utilizate pentru a exclude posibilitatea unei porniri accidentale când, de exemplu, alimentarea este conectată, este reconectată după ocădere a tensiunii, după o resetare de eroare, după ce unitatea de acţionare este oprită prin activare funcţionare (Activare funcţionare = Fals) sau când punctul de comandă este schimbat pe comanda I/O. Contactul de pornire/oprire trebuie să fie deschis înainte ca motorul să poată fi pornit. Modelul utilizat pentru oprire este Rotire inerţială în toate exemplele. 8 Tel (0) Fax +358 (0)

183 Valoarea de supraveghere şi descrierile parametrilor vacon 180 V 1 Styrplats STYRPLATS I/O A V EQ IN 1 IN 2 Start tillåts OCH IN 1 IN 2 IO_StartFunction P IO IO IO KP I/O A(/B) logik Styrsignal 1 A(/B) Styrsignal 2 A(/B) Styrsignal 3 A(/B) Startknapp Enable StartStopLogic Signal 1 Signal 2 Signal 3 ButtonStart ForceStop Start Reverse ForceStopActive V V V I/O-styrn A(/B) Start I/O styrn A(/B) bakåt Utlös panelinfo KeypadStopButton: NEJ = FALSKT JA = SANT P 0 KP KeypadStopButton FALSKT Stoppknapp VAL G IN 0 IN 1 V Utlös panelinfo Informationsmeddelande Omriktaren tvångsstoppades från manöverpanelen Omriktaren kan startas om via startknappen på manöverpanelen så länge driftsignalen kontinuerligt hålls aktiv från ursprungskällan 9144.emf Figura 52. Logică de pornire/oprire I/O A, schemă bloc 24-hour support +358 (0) vacon@vacon.com 8

184 vacon 181 Valoarea de supraveghere şi descrierile parametrilor Tabelul 106. Număr selecţie Nume selecţie 0 CS1: Înainte CS2: Înapoi Observaţie Funcţiile se derulează când contactele sunt închise. FRAMÅT Utsignal frekvens Ange frekvens 0 Hz t Ange frekvens BAKÅT Driftfrigivning Styrsignal 1 Styrsignal 2 Startknapp på manöverpanelen Stoppknapp på manöverpanelen emf Explicaţii: Figura 53. Logică pornire/oprire I/O A = 0 Tabelul Semnalul de comandă (CS) 1 se activează determinând creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte. 8 Semnalul de activare funcţionare este setat pe FALS, fapt ce reduce frecvenţa la 0. Semnalul de activare funcţionare este configurat cu parametrul P CS2 se activează, însă aceasta nu are efect asupra frecvenţei de ieşire deoarece primul sens selectat are cea mai mare prioritate. 9 Semnalul de activare funcţionare este setat pe ADEVĂRAT, ceea ce produce o creştere a frecvenţei spre frecvenţa setată deoarece CS1 este încă activ. 3 CS1 este dezactivat, ceea ce produce schimbarea sensului de pornire (din ÎNAINTE pe ÎNAPOI) deoarece CS2 este încă activ. 10 Se apasă butonul de oprire de pe panoul de comandă iar frecvenţa de alimentare a motorului scade la 0. (Acest semnal are efect numai dacă P3.2.3 Buton oprire panou comandă = Da) 4 CS2 se dezactivează şi frecvenţa de alimentare a motorului scade la Unitatea de acţionare porneşte la apăsarea butonului de pornire de pe panoul de comandă. 5 CS2 se activează din nou, determinând accelerarea motorului (ÎNAPOI) spre frecvenţa setată. 12 Se apasă din nou butonul de oprire de pe panoul de comandă pentru a opri unitatea de acţionare. 6 CS2 se dezactivează şi frecvenţa de alimentare a motorului scade la Încercarea de a porni unitatea de acţionare prin apăsarea butonului de pornire nu reuşeşte deoarece CS1 este inactiv. 7 CS1 se activează şi motorul accelerează (ÎNAINTE) spre frecvenţa setată 8 Tel (0) Fax +358 (0)

185 Valoarea de supraveghere şi descrierile parametrilor vacon 182 Tabelul 108. Număr selecţie Nume selecţie 1 CS1: Înainte (limită) CS2: Oprire inversată CS3: Înapoi (limită) Descriere Pentru comandă pe trei fire (comandă în impulsuri) FRAMÅT Utgångsfrekvens Ange frekvens 0 Hz t Ange frekvens BAKÅT Driftfrigivning Styrsignal 1 Styrsignal 2 Styrsignal 3 Stoppknapp på manöverpanelen emf Explicaţii: Figura 54. Logică pornire/oprire I/O A = 1 Tabelul Semnalul de comandă (CS) 1 se activează determinând creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte. 6 Încercarea de pornire cu CS1 nu reuşeşte deoarece semnalul de activare funcţionare este încă FALS. 2 CS2 se dezactivează determinând scăderea frecvenţei la 0. 7 CS1 se activează şi motorul accelerează (ÎNAINTE) spre frecvenţa setată deoarece semnalul de activare funcţionare a fost setat pe ADEVĂRAT. 3 CS1 se activează determinând din nou creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte. 8 Se apasă butonul de oprire de pe panoul de comandă iar frecvenţa de alimentare a motorului scade la 0. (Acest semnal are efect numai dacă P3.2.3 Buton oprire panou comandă = Da) 4 CS2 se activează, determinând schimbarea sensului de pornire (din ÎNAINTE pe ÎNAPOI). 9 CS3 se activează, determinând pornirea motorului şi funcţionarea în sensul înapoi. 5 Semnalul de activare funcţionare este setat pe FALS, fapt ce reduce frecvenţa la 0. Semnalul de activare funcţionare este configurat cu parametrul CS2 se dezactivează determinând scăderea frecvenţei la hour support +358 (0) vacon@vacon.com 8

186 vacon 183 Valoarea de supraveghere şi descrierile parametrilor Tabelul 110. Număr selecţie Nume selecţie 2 CS1: Înainte (limită) CS2: Înapoi (limită) Observaţie Se utilizează pentru a exclude posibilitatea unei porniri accidentale. Contactul de pornire/oprire trebuie să fie deschis înainte ca motorul să poată fi repornit. FRAMÅT Utgångsfrekvens Ange frekvens 0 Hz t Ange frekvens BAKÅT Driftfrigivning Styrsignal 1 Styrsignal emf Explicaţii: Figura 55. Logică pornire/oprire I/O A = 2 Tabelul Semnalul de comandă (CS) 1 se activează determinând creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte. 7 CS1 se activează şi motorul accelerează (ÎNAINTE) spre frecvenţa setată 2 CS2 se activează, însă aceasta nu are efect asupra frecvenţei de ieşire deoarece primul sens selectat are cea mai mare prioritate. 8 Semnalul de activare funcţionare este setat pe FALS, fapt ce reduce frecvenţa la 0. Semnalul de activare funcţionare este configurat cu parametrul P CS1 este dezactivat, ceea ce produce schimbarea sensului de pornire (din ÎNAINTE pe ÎNAPOI) deoarece CS2 este încă activ. 9 Semnalul de activare funcţionare este setat pe ADEVĂRAT, ceea ce, spre deosebire de cazul în care pentru acest parametru este selectată valoarea 0, nu are efect deoarece creşterea limitei este necesară pentru a porni chiar dacă CS1 este activ. 4 CS2 se dezactivează şi frecvenţa de alimentare a motorului scade la Se apasă butonul de oprire de pe panoul de comandă iar frecvenţa de alimentare a motorului scade la 0. (Acest semnal are efect numai dacă P3.2.3 Buton oprire panou comandă = Da) 5 CS2 se activează din nou, determinând accelerarea motorului (ÎNAPOI) spre frecvenţa setată. 11 CS1 este deschis şi închis din nou, ceea ce determină pornirea motorului. 6 CS2 se dezactivează şi frecvenţa de alimentare a motorului scade la CS1 se dezactivează şi frecvenţa de alimentare a motorului scade la 0. 8 Tel (0) Fax +358 (0)

187 Valoarea de supraveghere şi descrierile parametrilor vacon 184 Tabelul 112. Număr selecţie Nume selecţie 3 CS1: Pornire CS2: Inversare Observaţie FRAMÅT Utgångsfrekvens Ange frekvens 0 Hz t Ange frekvens BAKÅT Driftfrigivning Styrsignal 1 Styrsignal emf Figura 56. Logică pornire/oprire I/O A = 3 Tabelul Semnalul de comandă (CS) 1 se activează determinând creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte. 7 Semnalul de activare funcţionare este setat pe FALS, fapt ce reduce frecvenţa la 0. Semnalul de activare funcţionare este configurat cu parametrul P CS2 se activează, ceea ce produce schimbarea direcţiei de pornire (din ÎNAINTE pe ÎNAPOI). 8 Semnalul de activare funcţionare este setat pe ADEVĂRAT, ceea ce produce o creştere a frecvenţei spre frecvenţa setată deoarece CS1 este încă activ. 3 CS2 se dezactivează, ceea ce produce schimbarea direcţiei de pornire (din ÎNAPOI pe ÎNAINTE) deoarece CS1 este încă activ. 9 Se apasă butonul de oprire de pe panoul de comandă iar frecvenţa de alimentare a motorului scade la 0. (Acest semnal are efect numai dacă P3.2.3 Buton oprire panou comandă = Da) 4 CS1 se dezactivează, de asemenea, şi frecvenţa scade la Unitatea de acţionare porneşte la apăsarea butonului de pornire de pe panoul de comandă. 5 În ciuda activării CS2, motorul nu porneşte deoarece CS1 este inactiv. 11 Unitatea de acţionare este oprită din nou cu butonul de oprire de pe panoul de comandă. 6 CS1 se activează determinând din nou creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte deoarece CS2 este inactiv. 12 Încercarea de a porni unitatea de acţionare prin apăsarea butonului de pornire nu reuşeşte deoarece CS1 este inactiv. 24-hour support +358 (0) vacon@vacon.com 8

188 vacon 185 Valoarea de supraveghere şi descrierile parametrilor Tabelul 114. Număr selecţie Nume selecţie 4 CS1: Pornire (limită) CS2: Inversare Observaţie Se utilizează pentru a exclude posibilitatea unei porniri accidentale. Contactul de pornire/oprire trebuie să fie deschis înainte ca motorul să poată fi repornit. FRAMÅT Utgångsfrekvens Ange frekvens 0 Hz t Ange frekvens BAKÅT Driftfrigivning Styrsignal 1 Styrsignal emf Figura 57. Logică pornire/oprire I/O A = 4 Tabelul Semnalul de comandă (CS) 1 se activează determinând creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte deoarece CS2 este inactiv. CS2 se activează, ceea ce produce schimbarea direcţiei de pornire (din ÎNAINTE pe ÎNAPOI). CS2 se dezactivează, ceea ce produce schimbarea direcţiei de pornire (din ÎNAPOI pe ÎNAINTE) deoarece CS1 este încă activ. CS1 se dezactivează, de asemenea, şi frecvenţa scade la 0. În ciuda activării CS2, motorul nu porneşte deoarece CS1 este inactiv. CS1 se activează determinând din nou creşterea frecvenţei de ieşire. Motorul funcţionează în sensul înainte deoarece CS2 este inactiv Semnalul de activare funcţionare este setat pe FALS, fapt ce reduce frecvenţa la 0. Semnalul de activare funcţionare este configurat cu parametrul P Înainte de a putea realiza o pornire reuşită, CS1 trebuie deschis şi apoi închis din nou. Se apasă butonul de oprire de pe panoul de comandă iar frecvenţa de alimentare a motorului scade la 0. (Acest semnal are efect numai dacă P3.2.3 Buton oprire panou comandă = Da) Înainte de a putea realiza o pornire reuşită, CS1 trebuie deschis şi apoi închis din nou. 11 CS1 se dezactivează şi frecvenţa scade la 0. 8 Tel (0) Fax +358 (0)

189 Valoarea de supraveghere şi descrierile parametrilor vacon Referinţe Referinţă frecvenţă Sursa referinţei de frecvenţă este programabilă pentru toate punctele de comandă exceptând PC, care ia întotdeauna referinţa din instrumentul PC. Punct de comandă de la distanţă (I/O A): Sursa referinţei frecvenţă poate fi selectată cu parametrul P Punct de comandă de la distanţă (I/O B): Sursa referinţei frecvenţă poate fi selectată cu parametrul P Punct de comandă local (panou de comandă): Dacă selecţia implicită pentru parametrul P este utilizată se aplică referinţa setată cu parametrul P Punct de comandă de la distanţă (bus de câmp): Referinţa frecvenţei provine de la busul de câmp, dacă se păstrează valoarea predefinită pentru parametrul P Frecvenţe presetate P MOD FRECVENŢĂ PRESETATĂ (ID 182) Aveţi posibilitatea să utilizaţi parametrii de frecvenţă presetată pentru a defini anumite referinţe de frecvenţă în avans. Aceste referinţe sunt apoi aplicate prin activarea/dezactivarea intrărilor digitale conectate la parametrii P , P şi P (Selectare frecvenţă presetată 0, Selectare frecvenţă presetată 1 şi Selectare frecvenţă presetată 2). Pot fi selectate două logici diferite: Tabelul 116. Număr selecţie Nume selecţie Descriere 0 Codificat binar Combinaţi intrările activate în conformitate cu tabelul 118 pentru a alege frecvenţa presetată necesară. 1 Număr (de intrări utilizate) În funcţie de cât de multe dintre intrările alocate pentru Selectări frecvenţe presetate sunt active, puteţi aplica Frecvenţele presetate de la 1 la 3. P LA (ID 180) P FRECVENŢE PRESETATE DE LA 0 LA 7 (ID 130) Valoarea 0 selectată pentru parametrul P : Frecvenţa presetată 0 poate fi selectată ca referinţă prin alegerea valorii 0 (Frecvenţă presetată 0) pentru parametrul P Selectare referinţă A I/O, P Selectare referinţă B I/O, P Selectare referinţă comandă de la panoul de comandă şi P Selectare referinţă comandă bus de câmp. Celelalte frecvenţe presetate de la 1 la 7 sunt selectate ca referinţă prin dedicarea de intrări digitale pentru parametrii P , P şi/sau P Combinaţiile de intrări digitale active determină frecvenţa presetată utilizată, conform tabelului 118 de mai jos. Valorile frecvenţelor presetate sunt limitate automat între frecvenţele minime şi maxime (P şi P ). A se vedea tabelul de mai jos: 24-hour support +358 (0) vacon@vacon.com 8

190 vacon 187 Valoarea de supraveghere şi descrierile parametrilor Tabelul 117. Acţiune necesară Alegeţi valoarea 1 pentru parametrii P , P , P şi P Frecvenţă activată Frecvenţă presetată 0 Frecvenţe presetate de la 1 la 7: Tabelul 118. Selectarea frecvenţelor presetate; Intrare digitală activată pentru parametrul Frecvenţă activată P P P Frecvenţă presetată 1 P P P Frecvenţă presetată 2 P P P Frecvenţă presetată 3 P P P Frecvenţă presetată 4 P P P Frecvenţă presetată 5 P P P Frecvenţă presetată 6 P P P Frecvenţă presetată 7 = intrare activată Valoarea 1 selectată pentru parametrul P : În funcţie de cât de multe dintre intrările alocate pentru selectări frecvenţe presetate sunt active, puteţi aplica frecvenţele presetate de la 1 la 3. Tabelul 119. Selectarea frecvenţelor presetate; = intrare activată Intrare activată Frecvenţă activată P P P Frecvenţă presetată 1 P P P Frecvenţă presetată 1 P P P Frecvenţă presetată 1 P P P Frecvenţă presetată 2 P P P Frecvenţă presetată 2 P P P Frecvenţă presetată 2 P P P Frecvenţă presetată 3 P SELECTARE FRECVENŢĂ PRESETATĂ 0 (ID 419) P SELECTARE FRECVENŢĂ PRESETATĂ 1 (ID 420) P SELECTARE FRECVENŢĂ PRESETATĂ 2 (ID 421) Conectaţi o intrare digitală la aceste funcţii (a se vedea capitolul Programarea intrărilor digitale şi analogice) pentru a putea aplica frecvenţele presetate de la 1 la 7 (a se vedea Tabelul 118 de mai sus). 8 Tel (0) Fax +358 (0)

191 Valoarea de supraveghere şi descrierile parametrilor vacon Parametri potenţiometru motor Cu funcţia potenţiometru motor, utilizatorul poate mări sau reduce frecvenţa de ieşire. Prin conectarea unei intrări digitale la parametrul P (Potenţiometru motor SUS) şi având un semnal digital de intrare activ, frecvenţa de ieşire va creşte atât timp cât semnalul este activ. Parametrul P (Potenţiometru motor JOS) funcţionează în mod invers, reducând frecvenţa de ieşire. Viteza de creştere sau reducere a referinţei frecvenţei când opţiunile Potenţiometru motor Sus sau Jos sunt active, este determinată de Timpul de rampă potenţiometru motor (P ) OBSERVAŢIE! Frecvenţa de ieşire este limitată de timpul normal de accelerare şi decelerare, dacă este setat să fie mai scurt decât parametrul Timp de rampă potenţiometru motor. Parametrul de resetare a potenţiometrului motor (P ) este utilizat pentru a selecta dacă resetarea referinţei frecvenţă potenţiometru motor (setată pe Frecvenţă minimă) se face când motorul este oprit sau când alimentarea acestuia este întreruptă. Referinţa de frecvenţă pentru potenţiometru motor este disponibilă în toate punctele de comandă din meniul Grupul 3.3: Referinţe. Referinţa pentru potenţiometru motor poate fi modificată numai când unitatea de acţionare se află în stare de funcţionare. P POTENŢIOMETRU MOTOR SUS (ID 418) P POTENŢIOMETRU MOTOR JOS (ID 417) Cu un potenţiometru motor, utilizatorul poate mări sau reduce frecvenţa de ieşire. Prin conectarea unei intrări digitale la parametrul P (Potenţiometru motor SUS) şi având un semnal digital de intrare activ, frecvenţa de ieşire va creşte atât timp cât semnalul este activ. Parametrul P (Potenţiometru motor JOS)funcţionează în mod invers, reducând frecvenţa de ieşire. Viteza de creştere sau de reducere a frecvenţei de ieşire când opţiunile Potenţiometru motor Sus sau Jos sunt activate este determinată de Timpul de rampă potenţiometru motor (P ) şi de timpii de accelerare/decelerare rampă (P /P ). Dacă este activat, parametrul Resetare potenţiometru motor (P ) va seta referinţa de frecvenţă la zero. P RESETARE POTENŢIOMETRU MOTOR (ID 367) Defineşte logica pentru resetarea referinţei de frecvenţă cu potenţiometru motor. Număr selecţie Nume selecţie Observaţie 0 Lipsă resetare Referinţa anterioară de frecvenţă cu potenţiometru motor este menţinută după starea oprire şi stocată în memorie în cazul unei întreruperi a alimentării din reţea. 1 Stare oprire Referinţa de frecvenţă cu potenţiometru motor este setată la zero când unitatea de acţionare este în stare de oprire sau când alimentarea unităţii de acţionare este întreruptă. 2 Alimentare întreruptă Referinţa de frecvenţă cu potenţiometru motor este setată la zero numai într-o situaţie de întrerupere a alimentării din reţea. 24-hour support +358 (0) vacon@vacon.com 8

192 vacon 189 Valoarea de supraveghere şi descrierile parametrilor Frekvensbörvärde Max frekvens Min frekvens Motorpotentiometer ramptid Motorpotentiometer UPP Tid [s] Motorpotentiometer NED 9122.emf Figura 58. Parametri potenţiometru motor Golirea parametrilor Funcţia de golire este utilizată pentru dezactivarea momentană a comenzii normale. Funcţia poate fi utilizată, de exemplu, pentru golirea conductei sau rularea manuală a pompei la viteza constantă presetată. Funcţia de Golire porneşte unitatea de acţionare la o referinţă selectată, fără alte comenzi suplimentare de pornire şi indiferent de punctul de comandă. P ACTIVARE REFERINŢĂ GOLIRE (ID 530) Parametrii definesc semnalele digitale de intrare, care sunt utilizate pentru selectarea referinţei de frecvenţă pentru funcţia de golire şi pentru forţarea pornirii unităţii de acţionare. Referinţa de frecvenţă golire este bidirecţională iar comanda de inversare nu afectează sensul referinţei de golire. OBSERVAŢIE! Activarea intrării digitale va porni unitatea de acţionare. P REFERINŢĂ GOLIRE (ID 1239) Parametrul defineşte referinţa de frecvenţă pentru funcţia de golire. Referinţa este bidirecţională iar comanda de inversare nu afectează sensul referinţei de golire. Referinţa pentru sensul înainte este definită ca valoare pozitivă iar cea pentru sensul înapoi ca valoare negativă. 8 Tel (0) Fax +358 (0)

193 Valoarea de supraveghere şi descrierile parametrilor vacon Setare rampe şi frâne P FORMĂ RAMPĂ 1 (ID 500) P FORMĂ RAMPĂ 2 (ID 501) Începutul şi sfârşitul rampelor de accelerare şi decelerare pot fi uniformizate cu aceşti parametri. Setarea valorii la 0,0 % dă oformă de rampă liniară, care face ca accelerarea şi decelerarea să acţioneze imediat la schimbările semnalului de referinţă. Setarea valorii la 1,0 100,0 % pentru acest parametru produce o accelerare/decelerare în formă de S. Această funcţie este utilizată, de obicei, pentru a reduce eroziunea mecanică şi vârfurile de curent atunci când referinţa se modifică. f ut 0 % 10 % 3077.emf t [s] Figura 59. P FRECVENŢĂ PRAG RAMPĂ 2 (ID 533) Parametrul defineşte limita frecvenţei de ieşire, peste care sunt utilizaţi timpii şi formele rampelor. Funcţia poate fi utilizată, de exemplu în aplicaţii care utilizează pompe pentru puţuri, în cazul cărora timpii de rampă sunt necesari atunci când pompa porneşte sau se opreşte (funcţionează sub frecvenţa minimă). Timpii celei de-a doua rampe sunt activaţi atunci când frecvenţa de ieşire a unităţii de acţionare depăşeşte limita definită de acest parametru. Funcţia este dezactivată atunci când valoarea parametrului este setată la valoarea zero. 24-hour support +358 (0) vacon@vacon.com 8

194 vacon 191 Valoarea de supraveghere şi descrierile parametrilor f ut [Hz] P P P P P emf t [s] Figura 60. Activarea rampei 2 atunci când frecvenţa de ieşire depăşeşte nivelul pragului. (P = Frecv. prag rampă, P = Timp acc. 1, P = Timp acc. 2, P = Timp dec. 1, P = Timp dec. 2) P FRÂNARE PRIN FLUX (ID 520) În locul frânării c.c., frânarea prin flux este o modalitate utilă de a creşte capacitatea de frânare în cazul în care rezistenţele suplimentare de frânare nu sunt necesare. Atunci când este nevoie de frânare, frecvenţa se reduce şi fluxul din motor se măreşte, ceea ce creşte capacitatea motorului de a frâna. Spre deosebire de frânarea c.c., turaţia motorului rămâne sub control şi în timpul frânării. Frânarea prin flux poate fi setată pe PORNIT sau OPRIT. OBSERVAŢIE! Frânarea prin flux transformă energia în căldură la nivelul motorului şi ar trebui să fie utilizată intermitent pentru a evita defectarea motorului. 8 Tel (0) Fax +358 (0)

195 Valoarea de supraveghere şi descrierile parametrilor vacon Configurare I/O Programarea intrărilor digitale şi analogice Programarea intrărilor digitale în aplicaţia Vacon 100 FLOW este foarte flexibilă. Intrările disponibile în variantele I/O standard şi opţională pot fi utilizate pentru diverse funcţii, în funcţie de alegerea operatorului. I/O disponibile pot fi extinse cu plăci opţionale introduse în sloturile C, D şi E. Informaţii suplimentare cu privire la instalarea plăcilor opţionale sunt disponibile în manualul de instalare. Standardkort Plats A (kontakter) Plats B (kontakter) Alternativa kortplatser C, D och E Programmerbara analoga ingångar (AI) Programmerbara digitala ingångar (DI) Kortplats A Kortplats B Figura 61. Sloturi pentru plăci şi intrări programabile 24-hour support +358 (0) vacon@vacon.com 8

196 vacon 193 Valoarea de supraveghere şi descrierile parametrilor Intrări digitale Funcţiile aplicaţiei pentru intrările digitale sunt organizate sub formă de parametri în grupul de parametri M Valoarea conferită parametrului reprezintă o referinţă pentru intrarea digitală pe care o alegeţi spre a fi utilizată pentru funcţia respectivă. Lista funcţiilor ce pot fi alocate intrărilor digitale disponibile este prezentată în tabelul 28. Setări intrări digitale din capitolul 4. Exemplu GRAFISK MANÖVERPANEL Parameternamn (= fuktion) Parametervärde (= vald digital ingång) Parameternamn (= funktion) TEXTPANEL Parametervärde (= vald digital ingång) Figura 62. În cazul unităţii de acţionare c.a. Vacon 100 cu placă I/O standard, sunt disponibile 6 intrări digitale (slot A, bornele 8, 9, 10, 14, 15 şi 16). În ecranul de programare, aceste intrări sunt denumite după cum urmează: Tip intrare (panou de comandă grafic) Tip intrare (panou de comandă text) Tabelul 120. Slot Nr. intrare Explicaţie DigIN di A. 1 Intrarea digitală nr. 1 (borna 8) de pe placa din slotul A (placă I/O standard). DigIN di A. 2 Intrarea digitală nr. 2 (borna 9) de pe placa din slotul A (placă I/O standard). DigIN di A. 3 Intrarea digitală nr. 3 (borna 10) de pe placa din slotul A (placă I/O standard). DigIN di A. 4 Intrarea digitală nr. 4 (borna 14) de pe placa din slotul A (placă I/O standard). DigIN di A. 5 Intrarea digitală nr. 5 (borna 15) de pe placa din slotul A (placă I/O standard). DigIN di A. 6 Intrarea digitală nr. 6 (borna 16) de pe placa din slotul A (placă I/O standard). 8 Tel (0) Fax +358 (0)

197 Valoarea de supraveghere şi descrierile parametrilor vacon 194 În exemplul 61, funcţia Închidere eroare externă din meniul M3.5.1, ca parametru P , îi este alocată în mod predefinit valoarea DigIN SlotA.3 (panou de comandă grafic) sau di A.3 (panou de comandă text). Aceasta înseamnă că, din acest moment, funcţia Închidere eroare externă este comandată printr-un semnal digital transmis la intrarea digitală DI3 (borna 10). Acest lucru este prezentat în tabelul 28. Setări intrări digitale din capitolul 4: Cod Parametru Presetat ID Descriere P Închidere eroare externă DigIN SlotA FALS = OK ADEVĂRAT = Eroare externă Să presupunem că trebuie să schimbaţi intrarea selectată. În locul DI3 doriţi să utilizaţi DI6 (borna 16) de pe placa I/O standard. Procedaţi în felul următor: BACK RESET 9260.emf BACK RESET Figura 63. Programarea intrărilor digitale cu panoul de comandă grafic Figura 64. Programarea intrărilor digitale cu panoul de comandă text 24-hour support +358 (0) vacon@vacon.com 8

198 vacon 195 Valoarea de supraveghere şi descrierile parametrilor Tabelul 121. Programarea intrărilor digitale INSTRUCŢIUNI DE PROGRAMARE Panou de comandă grafic 1. Selectaţi parametrul şi apăsaţi butonul Săgeată dreapta. 2. Vă aflaţi acum în modul Editare iar valoarea DigIN SlotA. a slotului este subliniată şi afişată cu intermitenţă. (Dacă aveţi mai multe intrări digitale disponibile în placa dvs. I/O, de exemplu datorită plăcilor opţionale introduse în sloturile C, D sau E, acestea pot fi, de asemenea, selectate aici.) A se vedea figura Apăsaţi din nou butonul Săgeată dreapta pentru a activa valoarea 3 a bornei. 4. Apăsaţi de trei ori butonul Săgeată sus pentru a modifica valoarea bornei la 6. Confirmaţi cu butonul OK. 5. OBSERVAŢIE! Dacă intrarea digitală DI6 a fost deja utilizată pentru altă funcţie, se afişează un mesaj. Este posibil să doriţi să modificaţi ulterior oricare dintre aceste selecţii. Panou de comandă text 1. Selectaţi parametrul şi apăsaţi butonul OK. 2. Vă aflaţi acum în modul Editare iar litera d este afişată cu intermitenţă. (Dacă aveţi mai multe intrări digitale disponibile în placa dvs. I/O, de exemplu datorită plăcilor opţionale introduse în sloturile C, D sau E, acestea pot fi, de asemenea, selectate aici.) A se vedea figura Apăsaţi butonul Săgeată dreapta pentru a activa valoarea 3 a bornei. Afişarea intermitentă a literei d încetează. 4. Apăsaţi de trei ori butonul Săgeată sus pentru a modifica valoarea bornei la 6. Confirmaţi cu butonul OK. 5. OBSERVAŢIE! Dacă intrarea digitală DI6 a fost deja utilizată pentru altă funcţie, pe ecran va apărea un mesaj derulant. Este posibil să doriţi să modificaţi ulterior oricare dintre aceste selecţii. Funcţia Închidere eroare externă este acum comandată printr-un semnal digital la intrarea digitală DI6 (borna 16). OBSERVAŢIE! Funcţia nu este alocată niciunei borne sau intrarea este setată în permanenţă pe FALS, dacă valoarea acesteia este DigIN Slot0.1 (panou de comandă grafic) sau di 0.1 (panou de comandă text). Aceasta este valoarea predefinită amajorităţii parametrilor din grupul M Pe de altă parte, unele intrări au fost predefinite să fie întotdeauna pe ADEVĂRAT. Valoarea afişată a acestora este DigIN Slot0.2 (panou de comandă grafic) sau di 0.2 (panou de comandă text). OBSERVAŢIE! Şi Canalele de timp pot fi atribuite intrărilor digitale. Pentru mai multe informaţii, a se vedea tabelul 63. Setări pentru funcţia de aşteptare din capitolul 4. 8 Tel (0) Fax +358 (0)

199 Valoarea de supraveghere şi descrierile parametrilor vacon Intrări analogice Intrarea ţintă pentru semnalul analogic de referinţă frecvenţă poate fi aleasă şi din intrările analogice disponibile. GRAFISK MANÖVERPANEL Parameternamn Parametervärde (= vald analog ingång) Parameternamn TEXTPANEL Parametervärde (= vald analog ingång) Figura 65. În cazul unităţii de acţionare c.a. Vacon 100 cu placă I/O standard, sunt disponibile 2 intrări analogice (slot A, bornele 2/3 şi 4/5). În ecranul de programare, aceste intrări sunt denumite după cum urmează: Tabelul 122. Programarea intrărilor analogice Tip intrare (panou de comandă grafic) Tip intrare (panou de comandă text) Slot Nr. intrare Explicaţie AnIN AI A. 1 Intrarea analogică nr. 1 (bornele 2/3) de pe placa din slotul A (placă I/O standard). AnIN AI A. 2 Intrarea analogică nr. 2 (bornele 4/5) de pe placa din slotul A (placă I/O standard). În exemplul 64, parametrului Selectare semnal AI1 din meniul M , cu codul de parametru P , îi este alocată în mod predefinit valoarea AnIN SlotA.1 (panou de comandă grafic) sau AI A.1 (panou de comandă text). Aceasta înseamnă că intrarea ţintă pentru semnalul analogic de referinţă frecvenţă AI1 este acum intrarea analogică din bornele 2/3. Cu comutatoarele DIP se stabileşte dacă semnalul este de tensiune sau de curent. Pentru informaţii suplimentare, a se vedea manualul de instalare. 24-hour support +358 (0) vacon@vacon.com 8

200 vacon 197 Valoarea de supraveghere şi descrierile parametrilor Acest lucru este prezentat în lista de parametri din tabelul 29. Setări protecţii generale din capitolul 4: Cod Parametru Min Max Unitate Presetat ID Descriere P Selectare semnal AI1 AnIN SlotA Aplicaţi semnalul AI1 la intrarea analogică aleasă cu acest parametru. Programabil. A se vedea cap Să presupunem că trebuie să schimbaţi intrarea selectată. În locul AI1 doriţi să utilizaţi intrarea analogică de pe placa dvs. opţională din slotul C. Procedaţi în felul următor: 9264 emf Figura 66. Programarea intrărilor analogice cu panoul de comandă grafic Figura 67. Programarea intrărilor analogice cu panoul de comandă text INSTRUCŢIUNI DE PROGRAMARE Panou de comandă grafic 1. Selectaţi parametrul şi apăsaţi butonul Săgeată dreapta. 2. Vă aflaţi acum în modul Editare iar valoarea AnIN SlotA. a slotului este subliniată şi afişată cu intermitenţă. 3. Apăsaţi o dată butonul Săgeată sus pentru a modifica valoarea slotului în AnIN SlotC. Confirmaţi cu butonul OK. Panou de comandă text 1. Selectaţi parametrul şi apăsaţi butonul OK. 2. Vă aflaţi acum în modul Editare iar litera A este afişată cu intermitenţă. 3. Apăsaţi o dată butonul Săgeată sus pentru a modifica valoarea slotului în C. Confirmaţi cu butonul OK. 8 Tel (0) Fax +358 (0)

201 Valoarea de supraveghere şi descrierile parametrilor vacon Descrieri ale surselor semnalului Sursă Slot0.# Tabelul 123. Descrieri ale surselor semnalului Funcţie Intrări digitale: Un semnal digital poate fi forţat la o stare constantă DESCHIS sau ÎNCHIS cu ajutorul acestei funcţii. De exemplu, unele semnale au fost setate de către producător să fie în întotdeauna în starea ÎNCHIS, de exemplu parametrul P (Activare funcţionare). Dacă nu este modificată, starea semnalului Activare funcţionare este în permanenţă activă. # = 1: Întotdeauna DESCHIS # = 2-10: Întotdeauna ÎNCHIS Intrări analogice (utilizate în scopuri de testare): # = 1: Intrare analogică = intensitate semnal 0 % # = 2: Intrare analogică = intensitate semnal 20 % # = 3: Intrare analogică = intensitate semnal 30 % etc. # = 10: Intrare analogică = intensitate semnal 100 % SlotA.# Numărul (#) corespunde intrării digitale din slotul A. SlotB.# Numărul (#) corespunde intrării digitale din slotul B. SlotC.# Numărul (#) corespunde intrării digitale din slotul C. SlotD.# Numărul (#) corespunde intrării digitale din slotul D. SlotE.# Numărul (#) corespunde intrării digitale din slotul E. Canal timp.# CW bus de câmp.# PD bus de câmp.# Numărul (#) are semnificaţia următoare: 1 = Canal timp1, 2 = Canal timp2, 3 = Canal timp3 Numărul (#) se referă la numărul de biţi ai cuvântului de comandă. Numărul (#) se referă la numărul de biţi ai datelor de proces Alocări predefinite ale intrărilor programabile În aplicaţia Vacon 100 FLOW, alocările predefinite ale intrărilor digitale şi analogice programabile variază în funcţie de aplicaţia selectată (P1.2 Aplicaţie). Tabelul 124 de mai jos prezintă alocările presetate, atunci când se selectează Aplicaţia standard. Tabelul 124. Alocări predefinite ale intrărilor Intrare Bornă (borne) Referinţă Funcţie alocată Cod parametru DI1 8 A.1 Semnal comandă1 A P DI2 9 A.2 Semnal comandă 2 A P DI3 10 A.3 Închidere eroare externă P DI4 14 A.4 Selectare frecvenţă presetată 0 P DI5 15 A.5 Selectare frecvenţă presetată 1 P DI6 16 A.6 Închidere eroare externă P AI1 2/3 A.1 Selectare semnal AI1 P AI2 4/5 A.2 Selectare semnal AI2 P hour support +358 (0) vacon@vacon.com 8

202 vacon 199 Valoarea de supraveghere şi descrierile parametrilor Intrări digitale Intrările digitale sunt foarte flexibile în utilizare. Parametrii sunt funcţii care sunt conectate la terminalul de intrare digitală necesar. Intrările digitale sunt reprezentate ca, de exemplu, DigIN Slot A.2, ceea ce înseamnă a doua intrare pe slotul A. De asemenea, este posibilă conectarea funcţiilor la canalele de timp, care sunt şi ele reprezentate ca borne. OBSERVAŢIE! Stările intrărilor digitale şi ieşirilor digitale sunt supravegheate în Vizualizarea multi-supraveghere. P ACTIVARE FUNCŢIONARE (ID 407) Contact deschis: Pornire motor dezactivată Contact închis: Pornire motor activată Unitatea de acţionare va funcţiona inerţial până la oprire. P INTERBLOCARE FUNCŢIONARE 1 (ID 1041) P INTERBLOCARE FUNCŢIONARE 2 (ID 1042) Unitatea de acţionare nu poate fi pornită dacă unul din sistemele de interblocare este deschis. Funcţia ar putea fi folosită pentru interblocarea cu o clapetă, prevenind pornirea unităţii de acţionare cu clapeta închisă. Unitatea de acţionare c.a. este oprită în conformitate cu funcţia selectată în P3.2.5 Funcţie de oprire, dacă unul din sistemele de interblocare este deschis în timpul funcţionării Intrări analogice P TIMP FILTRARE SEMNAL AI1 (ID 378) Atunci când acest parametru are o valoare mai mare decât 0, funcţia care filtrează perturbaţiile semnalului analogic de intrare este activată. OBSERVAŢIE! Un timp de filtrare lung face ca răspunsul sistemului de reglaj să fie mai lent! Analog insignal [%] 100 % Ofiltrerad signal 63 % Filtrerad signal t [s] ID emf Figura 68. Filtrarea semnalului AI1 8 Tel (0) Fax +358 (0)

203 Valoarea de supraveghere şi descrierile parametrilor vacon 200 P DOMENIU SEMNAL AI1 (ID 379) Domeniul de semnal pentru semnalul analogic poate fi selectat după cum urmează: Tipul de semnal analogic de intrare (curent sau tensiune) este selectat de comutatoarele DIP de pe placa de comandă (a se vedea manualul de instalare). În exemplele următoare, semnalul analogic de intrare este utilizat ca referinţă de frecvenţă. Cifrele indică modul în care scalarea semnalului analogic de intrare se schimbă în funcţie de setarea acestui parametru. Număr selecţie Nume selecţie Descriere V/0 20 ma Domeniul semnalului analogic de intrare 0 10 V sau 0 20 ma (în funcţie de setările comutatorului DIP de pe placa de comandă). Semnal de intrare utilizat %. Frekvensreferens [Hz] Max. frekv. referens Min. frekv. referens 0 % 50 % 100 % 0 ma 10 ma 20 ma Analog ingångssignal [%] 9244.emf Figura 69. Domeniul semnalului analogic de intrare, selectare 0 Număr selecţie Nume selecţie Descriere V/4 20 ma Domeniul semnalului analogic de intrare 2 10 V sau 4 20 ma (în funcţie de setările comutatorului DIP de pe placa de comandă). Semnal de intrare utilizat %. 24-hour support +358 (0) vacon@vacon.com 8

204 vacon 201 Valoarea de supraveghere şi descrierile parametrilor Frekvensreferens [Hz] Max. frekv. referens Min. frekv. referens 9245.emf 0 % 20 % 50 % 100 % 0 ma 4 ma 10 ma 20 ma Analog ingångssignal [%] Figura 70. Domeniul semnalului analogic de intrare, selectare 1 P MINIM AI1 PERSONALIZAT (ID 380) P MAXIM AI1 PERSONALIZAT (ID 381) Aceşti parametri vă permit să alegeţi liber domeniul semnalului analogic de intrare între %. Exemplu: Dacă semnalul analogic de intrare este utilizat ca referinţă de frecvenţă iar aceşti parametri sunt setaţi la %, referinţa de frecvenţă se modifică între referinţa de frecvenţă minimă şi referinţa de frecvenţă maximă atunci când semnalul analogic de intrare este modificat între 8 16 ma. Frekvensreferens [Hz] Max. frekv. referens Min. frekv. referens 0 % 40 % 80 % 100 % 0 ma 8 ma 16 ma 20 ma AI eget min AI eget max 9246.emf Analog ingångssignal [%] Figura 71. Minimum/maximum pentru semnalul AI personalizat 8 Tel (0) Fax +358 (0)

205 Valoarea de supraveghere şi descrierile parametrilor vacon 202 P INVERSIUNE SEMNAL AI1 (ID 387) Inversaţi semnalul analogic cu ajutorul acestui parametru. În exemplele următoare, semnalul analogic de intrare este utilizat ca referinţă de frecvenţă. Cifrele indică modul în care scalarea semnalului analogic de intrare se schimbă în funcţie de setarea acestui parametru. Număr selecţie Nume selecţie Descriere 0 Normal Fără inversiune. Valoarea 0 % a semnalului analogic de intrare corespunde referinţei de frecvenţă minimă, iar valoarea 100 % a semnalului analogic de intrare corespunde referinţei de frecvenţă maximă. Frekvensbörvärde [Hz] Max. frekvensbörvärde Min. frekvensbörvärde 0 % 50 % 100 % 0 ma 10 ma 20 ma 9247.emf Analog ingångssignal [%] Număr selecţie Figura 72. Inversiune semnal AI, selectare 0 Nume selecţie Descriere 1 Inversat Semnal inversat. Valoarea 0 % a semnalului analogic de intrare corespunde referinţei de frecvenţă maximă, iar valoarea 100 % a semnalului analogic de intrare corespunde referinţei de frecvenţă minimă. 24-hour support +358 (0) vacon@vacon.com 8

206 vacon 203 Valoarea de supraveghere şi descrierile parametrilor Frekvensreferens [Hz] Max. frekv. referens Min. frekv. referens 0 % 50 % 100 % 0 ma 10 ma 20 ma 9248.emf Analog ingångssignal [%] Ieşiri digitale Figura 73. Inversiune semnal AI, selectare 1 P FUNCŢIE RO1 DE BAZĂ (ID 11001) Tabelul 125. Semnale de ieşire prin RO1 Selecţie Nume selecţie Descriere 0 Neutilizat Ieşire neutilizată 1 Pregătit Unitatea de acţionare c.a. este pregătită de lucru 2 Funcţionare Unitatea de acţionare c.a. lucrează (motorul funcţionează) 3 Eroare generală S-a produs o situaţie de declanşare din cauza unei erori 4 Eroare generală inversată Nu s-a produs nicio situaţie de declanşare din cauza unei erori 5 Alarmă generală A fost iniţiată oalarmă 6 Inversat Comanda de inversare a fost dată 7 La turaţia Frecvenţa de ieşire a ajuns la referinţa de frecvenţă setată 8 Eroare termistor A apărut o eroare la nivelul termistorului. 9 Regulator motor activat Unul dintre regulatoarele de limită (de exemplu limită curent, limită cuplu) este activat 10 Semnal pornire activ Comanda de pornire a unităţii de acţionare este activă. 11 Comandă de la panou de comandă activă Este selectată comanda de la panoul de comandă (punctul de comandă activ este panoul de comandă). 12 Comandă I/O B activă Este selectat punctul de comandă I/O B (punctul de comandă activ este I/O B) 13 Supraveghere limită 1 Se activează în cazul în care valoarea semnalului scade 14 Supraveghere limită 2 sub sau depăşeşte limita de supraveghere stabilită (P3.8.3 sau P3.8.7) conform funcţiei selectate. 15 Mod incendiu activ Funcţia mod incendiu este activă. 16 Golire activă Funcţia golire este activă. 17 Frecvenţă presetată activă Frecvenţa presetată afost selectată cu semnale digitale de intrare. 8 Tel (0) Fax +358 (0)

207 Valoarea de supraveghere şi descrierile parametrilor vacon Oprire rapidă activă Funcţia de oprire rapidă a fost activată. 19 PID în mod aşteptare Controlerul PID se află în modul de aşteptare. 20 Umplere lină PID activată Funcţia de umplere lină controler PID este activată. 21 Supraveghere semnal de răspuns PID 22 Supraveghere semnal răspuns PID extern Valoarea semnalului de răspuns de la controlerul PID depăşete limitele de supraveghere. Valoarea semnalului de răspuns de la controlerul PID extern depăşete limitele de supraveghere. 23 Alarmă presiune intrare Valoarea semnalului de presiune intrare pompă ascăzut sub valoarea definită cu parametrul P Alarmă protecţie contra îngheţului 25 Canal de timp 1 Stare canal de timp 1 26 Canal de timp 2 Stare canal de timp 2 27 Canal de timp 3 Stare canal de timp 3 28 Bit 13 cuvânt de comandă bus de câmp 29 Bit 14 cuvânt de comandă bus de câmp 30 Bit 15 cuvânt de comandă bus de câmp 31 Bit 0 intrare 1 date proces bus de câmp 32 Bit 1 intrare 1 date proces bus de câmp 33 Bit 2 intrare 1 date proces bus de câmp Temperatura măsurată apompei ascăzut sub nivelul definit cu parametrul P Comandă ieşire (releu) digitală de la bitul 13 al cuvântului de comandă bus de câmp. Comandă ieşire (releu) digitală de la bitul 14 al cuvântului de comandă bus de câmp. Comandă ieşire (releu) digitală de la bitul 15 al cuvântului de comandă bus de câmp. Comandă ieşire (releu) digitală de la bitul 0 al intrării 1 date proces bus de câmp. Comandă ieşire (releu) digitală de la bitul 1 al intrării 1 date proces bus de câmp. Comandă ieşire (releu) digitală de la bitul 2 al intrării 1 date proces bus de câmp. 34 Alarmă contor întreţinere 1 Contorul de întreţinere a atins limita de alarmă definită cu parametrul P Eroare contor întreţinere 1 Contorul de întreţinere a atins limita de alarmă definită cu parametrul P Bloc 1 ieşire Bloc 2 ieşire Bloc 3 ieşire Bloc 4 ieşire Bloc 5 ieşire Bloc 6 ieşire Bloc 7 ieşire Bloc 8 ieşire Bloc 9 ieşire Tabelul 125. Semnale de ieşire prin RO1 Selecţie Nume selecţie Descriere Ieşire a blocului 1 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 2 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 3 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 4 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 5 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 6 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 7 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 8 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Ieşire a blocului 9 programabil. A se vedea meniul de parametri M3.19 Programare bloc. 24-hour support +358 (0) vacon@vacon.com 8

208 vacon 205 Valoarea de supraveghere şi descrierile parametrilor Bloc 10 ieşire Comandă pompă Jockey Tabelul 125. Semnale de ieşire prin RO1 Selecţie Nume selecţie Descriere Ieşire a blocului 10 programabil. A se vedea meniul de parametri M3.19 Programare bloc. Semnalul de comandă pentru pompa Jockey externă. A se vedea paragraful Semnalul de comandă pentru pompa de amorsare Comandă pompă amorsare externă. A se vedea paragraful Curăţare automată activă Funcţia de curăţare automată pompă este activă. 49 Comandă K1 pompe multiple Comandă contactor pentru funcţia Pompe multiple 50 Comandă K2 pompe multiple Comandă contactor pentru funcţia Pompe multiple 51 Comandă K3 pompe multiple Comandă contactor pentru funcţia Pompe multiple 52 Comandă K4 pompe multiple Comandă contactor pentru funcţia Pompe multiple 53 Comandă K5 pompe multiple Comandă contactor pentru funcţia Pompe multiple 54 Comandă K6 pompe multiple Comandă contactor pentru funcţia Pompe multiple 55 Comandă K7 pompe multiple Comandă contactor pentru funcţia Pompe multiple 56 Comandă K8 pompe multiple Comandă contactor pentru funcţia Pompe multiple Ieşiri analogice P FUNCŢIA AO1 (ID 10050) Acest parametru defineşte conţinutul semnalului analogic de ieşire 1. Scalarea semnalului analogic de ieşire depinde de semnalul selectat. A se vedea tabelul 126. de mai jos. Tabelul 126. Scalarea semnalului AO1 Selecţie Nume selecţie Descriere 0 Test 0 % (Nu se utilizează) Ieşirea analogică este forţată fie la 0 %, fie la 20 %, în funcţie de parametrul P TEST 100 % Ieşirea analogică este forţată la semnalul 100 % (10 V / 20 ma). 2 Frecvenţă ieşire Frecvenţă de ieşire actuală, de la referinţa zero la referinţa de frecvenţă maximă. 3 Referinţă frecvenţă Referinţa de frecvenţă actuală, de la referinţa zero la referinţa de frecvenţă maximă. 4 Turaţie motor Turaţia actuală a motorului, de la turaţia zero la turaţia nominală a motorului. 5 Curent ieşire Curentul de ieşire al unităţii de acţionare, de la valoarea zero la curentul nominal al motorului. 6 Cuplu motor Cuplul actual al motorului, de la valoarea zero la cuplul nominal al motorului (100 %). 7 Putere motor Puterea actuală a motorului, de la valoarea zero la puterea nominală a motorului (100 %). 8 Tensiune motor Tensiunea actuală a motorului, de la valoarea zero la tensiunea nominală a motorului. 9 Tensiune legătură c.c. Tensiunea actuală alegăturii c.c., V. 10 Punct referinţă PID Valoarea actuală a punctului de referinţă pentru controlerul PID (0 100 %). 8 Tel (0) Fax +358 (0)

209 Valoarea de supraveghere şi descrierile parametrilor vacon Semnal răspuns PID Valoarea actuală a semnalului de răspuns al controlerului PID (0 100 %). 12 Ieşire PID Ieşire controler PID (0 100 %). 13 Ieşire PID extern Ieşire controler PID extern (0 100 %). 14 Intrare 1 date proces bus de câmp 15 Intrare 2 date proces bus de câmp 16 Intrare 3 date proces bus de câmp 17 Intrare 4 date proces bus de câmp 18 Intrare 5 date proces bus de câmp 19 Intrare 6 date proces bus de câmp 20 Intrare 7 date proces bus de câmp 21 Intrare 8 date proces bus de câmp Tabelul 126. Scalarea semnalului AO1 Selecţie Nume selecţie Descriere Intrare 1 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 2 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 3 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 4 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 5 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 6 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 7 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). Intrare 8 date proces bus de câmp, de la (corespunzător pentru 0 100,00 %). 22 Bloc 1 ieşire Ieşire a blocului 1 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 23 Bloc 2 ieşire Ieşire a blocului 2 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 24 Bloc 3 ieşire Ieşire a blocului 3 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 25 Bloc 4 ieşire Ieşire a blocului 4 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 26 Bloc 5 ieşire Ieşire a blocului 5 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 27 Bloc 6 ieşire Ieşire a blocului 6 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 28 Bloc 7 ieşire Ieşire a blocului 7 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 29 Bloc 8 ieşire Ieşire a blocului 8 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 30 Bloc 9 ieşire Ieşire a blocului 9 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 31 Bloc 10 ieşire Ieşire a blocului 10 programabil, de la (corespunzător pentru 0 100,00 %). A se vedea meniul de parametri M3.19 Programare bloc. 24-hour support +358 (0) vacon@vacon.com 8

210 vacon 207 Valoarea de supraveghere şi descrierile parametrilor P SCALĂ MINIMĂ AO1 (ID 10053) P SCALĂ MAXIMĂ AO1 (ID 10054) Aceşti parametri pot fi utilizaţi pentru alegerea liberă ascalării semnalului analogic de ieşire. Scala este definită în unităţi de proces şi depinde de selectarea parametrului P Exemplu: Frecvenţa de ieşire a unităţii de acţionare este selectată pentru conţinutul semnalului analogic de ieşire, iar parametrii P şi P sunt setaţi la Hz. Când frecvenţa de ieşire a unităţii de acţionare se modifică între 10 şi 40 Hz, semnalul analogic de ieşire se modifică între 0 20 ma. Analog utgångssignal [%] 100 % 20 ma 50 % 10 ma 0 % 0 ma 0 Hz 10 Hz AO min skaln 40 Hz AO max skaln 9249.emf Max. frekv. referens Utfrekvens [Hz] Figura 74. Scalarea semnalului AO1 8 Tel (0) Fax +358 (0)

211 Valoarea de supraveghere şi descrierile parametrilor vacon Frecvenţe interzise În unele sisteme poate fi necesară evitarea anumitor frecvenţe din cauza unor probleme de rezonanţă mecanică. Prin setarea unor frecvenţe interzise se pot evita aceste domenii de valori. Când referinţa de frecvenţă (frecvenţa de intrare) este mărită, referinţa de frecvenţă internă este menţinută la limita inferioară până când referinţa (intrarea) depăşeşte limita superioară. P3.7.1 LIMITĂ INFERIOARĂ DOMENIU 1 FRECVENŢE INTERZISE (ID 509) P3.7.2 LIMITĂ SUPERIOARĂ DOMENIU 1 FRECVENŢE INTERZISE (ID 510) P3.7.3 LIMITĂ INFERIOARĂ DOMENIU 2 FRECVENŢE INTERZISE (ID 511) P3.7.4 LIMITĂ SUPERIOARĂ DOMENIU 2 FRECVENŢE INTERZISE (ID 512) P3.7.5 LIMITĂ INFERIOARĂ DOMENIU 3 FRECVENŢE INTERZISE (ID 513) P3.7.6 LIMITĂ SUPERIOARĂ DOMENIU 3 FRECVENŢE INTERZISE (ID 514) Ärvärde Övre gräns Undre gräns Undre gräns Övre gräns Önskat värde 9118.emf Figura 75. Frecvenţe interzise 24-hour support +358 (0) vacon@vacon.com 8

212 vacon 209 Valoarea de supraveghere şi descrierile parametrilor P3.7.7 FACTOR DE TIMP RAMPĂ (ID 518) Factorul de timp rampă defineşte timpul de accelerare/decelerare când frecvenţa de ieşire se află într-un domeniu de frecvenţe interzise. Factorul de timp rampă este multiplicat cu valoarea parametrilor P /P (Timp accelerare/decelerare rampă). De exemplu, valoarea 0,1 scurtează timpul de accelerare/decelerare de zece ori. Utfrekvens [Hz] Övre gräns Undre gräns Ramptid Faktor = 0,3 Ramptid Faktor = 2, emf Tid [s] Figura 76. Factorul de timp rampă 8 Tel (0) Fax +358 (0)

213 13006.emf Valoarea de supraveghere şi descrierile parametrilor vacon Supravegheri P RĂSPUNS LA EROARE EXTERNĂ (ID 701) Un mesaj de alarmă sau o acţiune sau mesaj de eroare este generat de un semnal extern de eroare la una dintre intrările digitale programabile (DI3, în mod predefinit) folosind parametrii P şi P Informaţiile pot fi, de asemenea, programate în oricare dintre ieşirile de releu Protecţii termice motor Protecţia termică a motorului este menită să protejeze motorul contra supraîncălzirii. Unitatea c.a. este capabilă să furnizeze motorului valori mai mari decât curentul nominal. Dacă sarcina impune acest curent mare, există riscul ca motorul să fie suprasolicitat termic. Acest lucru se întâmplă în special la frecvenţe joase. La frecvenţe joase, efectul de răcire a motorului este redus, ca şi capacitatea sa. Dacă motorul este echipat cu un ventilator extern, reducerea sarcinii la turaţii mici este mică. Protecţia termică a motorului se bazează pe un model calculat şi foloseşte curentul de ieşire al unităţii de acţionare pentru a determina sarcina motorului. Protecţia termică a motorului poate fi corectată cu parametrii prezentaţi mai jos. Starea termică a motorului poate fi supravegheată pe ecranul panoului de comandă. A se vedea capitolul 2 2 Interfeţe cu utilizatorul din Vacon 100 FLOW. OBSERVAŢIE! Dacă utilizaţi cabluri de motor lungi (max. 100 m), împreună cu unităţi de acţionare mici ( 1,5 kw) curentul motorului măsurat de unitatea de acţionare poate fi mult mai mare decât curentul real al motorului, din cauza curenţilor capacitivi din cablul motorului. Luaţi în consideraţie acest lucru când setaţi funcţiile de protecţie termică a motorului. ATENŢIE! Modelul calculat nu protejează motorul dacă debitul de aer al motorului este redus din cauza grătarului de admisie aer care este înfundat. Modelul porneşte de la zero dacă placa de comandă este oprită. P FACTOR DE RĂCIRE LA TURAŢIE ZERO (ID 706) Defineşte factorul de răcire la turaţie zero în raport cu punctul în care motorul funcţionează la turaţia nominală, fără răcire externă. A se vedea figura 77. de mai jos. Valoarea predefinită este setată în ipoteza că nu există niciun ventilator extern de răcire a motorului. Dacă este folosit un ventilator extern, acest parametru poate fi setat la 90 % (sau chiar mai sus). Dacă schimbaţi parametrul P (Curent nominal motor), acest parametru este restabilit automat la valoarea predefinită. Setarea acestui parametru nu afectează curentul maxim de ieşire al unităţii de acţionare, care este determinat doar de parametrul P Frecvenţa de colţ pentru protecţia termică este de 70 % din frecvenţa nominală a motorului (P ). 24-hour support +358 (0) vacon@vacon.com 8

214 vacon 211 Valoarea de supraveghere şi descrierile parametrilor P kylning 100 % Överbelastningsområde I T Par. ID706=40 % 0 Hörnfrekven f n f 9129.emf Figura 77. Curba curentului termic IT al motorului, ID 706 = P Factor de răcire la turaţie zero P CONSTANTĂ TERMICĂ DE TIMP MOTOR (ID 707) Aceasta este constanta termică de timp a motorului. Cu cât motorul este mai mare, cu atât mai mare este şi constanta de timp. Constanta de timp reprezintă timpul în care nivelul termic calculat a atins 63 % din valoarea sa finală. Timpul termic al motorului este specific pentru construcţia motorului şi variază de la un producător de motoare la altul. Valoarea predefinită a parametrului variază de la un gabarit la altul. Dacă timpul t6 al motorului (t6 este timpul în secunde în care motorul poate funcţiona în condiţii de siguranţă la de şase ori curentul nominal) este cunoscut (dat de către producătorul motorului), parametrul constantei de timp poate fi setat pe baza acestuia. Conform unei reguli empirice, constanta termică de timp a motorului în minute este egală cu 2*t6. În cazul în care unitatea de acţionare este în faza oprire, constanta de timp creşte intern de trei ori faţă de valoarea setată a parametrului. Răcirea în faza oprire se bazează pe convecţie şi constanta de timp se măreşte. A se vedea figura 79. de mai jos. 8 Tel (0) Fax +358 (0)

215 Valoarea de supraveghere şi descrierile parametrilor vacon 212 I/I T Ström T t 100 % 63 % 9077.emf T = Motorns termiska tidskonstant t Figura 78. Constanta termică de timp a motorului P CAPACITATE ÎNCĂRCARE TERMICĂ MOTOR (ID 708) Setarea valorii la 130 % înseamnă că temperatura nominală va fi atinsă la 130 % din curentul nominal al motorului. I/I T Ström t T 105% Utlösningsområde Fel/Larm 9078.emf Belastbarhet 80 % Belastbarhet 100 % Belastbarhet 130 % t Figura 79. Calcularea temperaturii motorului 24-hour support +358 (0) vacon@vacon.com 8

216 vacon 213 Valoarea de supraveghere şi descrierile parametrilor Protecţie blocare motor Protecţia la blocarea arborelui motorului protejează motorul în situaţiile de supraîncărcare pentru scurt timp, cum ar fi cele cauzate de un arbore blocat. Timpul de reacţie al protecţiei la blocare arbore poate fi setat la o valoare mai mică faţă de cea aferentă protecţiei termice a motorului. Starea blocată este definită de doi parametri, P (Curent la blocare arbore motor) şi P (Limită frecvenţă la blocare arbore motor). În cazul în care curentul este mai mare decât limita stabilită iar frecvenţa de ieşire este mai mică decât limita stabilită, starea de blocare este considerată adevărată. Nu există de fapt nicio indicaţie reală arotaţiei arborelui. Protecţia contra blocării este un tip de protecţie la supracurent. OBSERVAŢIE! Dacă utilizaţi cabluri de motor lungi (max. 100 m) împreună cu unităţi de acţionare mici ( 1,5 kw), curentul motorului măsurat de unitatea de acţionare poate fi mult mai mare decât curentul real al motorului, din cauza curenţilor capacitivi din cablul motorului. Luaţi în consideraţie acest lucru când setaţi funcţiile de protecţie împotriva blocării arborelui. P CURENT LA BLOCARE ARBORE MOTOR (ID 710) Curentul poate fi setat la 0,0 2*IL. Pentru a se detecta o stare de blocare arbore, curentul trebuie să depăşească această limită. Dacă parametrul P Limită curent motor este modificat, acest parametru este calculat automat la 90 % din limita de curent. OBSERVAŢIE! Pentru de a garanta funcţionarea dorită, această limită trebuie să fie stabilită sub limita de curent. I 9130.emf Fastlåsningsområde Par. ID710 f Par. ID712 Figura 80. Setările caracteristicilor de blocare arbore, ID 710 = P Curent la blocare arbore motor, ID 712 = P Limită frecvenţă la blocare arbore motor P LIMITĂ TIMP BLOCARE ARBORE MOTOR (ID 711) Acest timp poate fi setat între 1,0 şi 120,0 s. Acesta este timpul maxim permis pentru o stare de blocare a arborelui. Timpul de blocare arbore este cronometrat de un cronometru intern în sens crescător/descrescător. Dacă cronometrul pentru timp de blocare arbore depăşeşte această limită, sistemul de protecţie va produce o declanşare (a se vedea P ). 8 Tel (0) Fax +358 (0)

217 Valoarea de supraveghere şi descrierile parametrilor vacon Protecţia la subîncărcare (pompă fără fluid) Scopul protecţiei la subîncărcare a motorului este asigurarea existenţei sarcinii motorului când unitatea de acţionare este în funcţiune. Dacă motorul îşi pierde sarcina, ar putea exista o problemă în proces, de exemplu o curea ruptă sau o pompă care funcţionează pe uscat. Protecţia motorului la subîncărcare poate fi ajustată prin setarea curbei de subîncărcare cu parametrii P (Protecţie la subîncărcare: Sarcină zonă de slăbire câmp) şi P (Sarcină la frecvenţă zero). Curba de sarcină redusă este o curbă pătratică stabilită între frecvenţa zero şi punctul de slăbire câmp. Protecţia nu este activă sub 5 Hz (cronometrul de sarcină redusă este oprit). Valorile cuplului pentru setarea curbei de sarcină redusă sunt stabilite în procente în raport cu cuplul nominal al motorului. Datele de pe eticheta motorului, parametrul curent nominal motor, precum şi curentul nominal IH al unităţii de acţionare sunt utilizate pentru a determina raportul de scalare pentru valoarea cuplului intern. Dacă unitatea de acţionare este folosită cu un alt motor decât cel nominal, precizia de calcul al cuplului scade. OBSERVAŢIE! Dacă utilizaţi cabluri de motor lungi (max. 100 m), împreună cu unităţi de acţionare mici ( 1,5 kw) curentul motorului măsurat de unitatea de acţionare poate fi mult mai mare decât curentul real al motorului, din cauza curenţilor capacitivi din cablul motorului. Luaţi în consideraţie acest lucru când setaţi funcţiile de protecţie împotriva blocării arborelui. P PROTECŢIE LA SUBÎNCĂRCARE: SARCINĂ ZONĂ DE SLĂBIRE CÂMP (ID 714) Limita de cuplu poate fi setată între 10,0-150,0 % x T nmotor. Acest parametru stabileşte valoarea pentru cuplul minim permis când frecvenţa de ieşire este peste punctul de slăbire câmp. Dacă schimbaţi parametrul P (Curent nominal motor), acest parametru este restabilit automat la valoarea predefinită. Moment Par. ID714 Par. ID715 Underlastområde f 5 Hz Fältförsvagningspunkt 9131.emf Figura 81. Setare sarcină minimă, ID 714 = P Protecţie la subîncărcare: Sarcină zonă de slăbire câmp, ID 715 = P Protecţie la subîncărcare: Sarcină la frecvenţă zero 24-hour support +358 (0) vacon@vacon.com 8

218 vacon 215 Valoarea de supraveghere şi descrierile parametrilor P PROTECŢIE LA SUBÎNCĂRCARE: LIMITĂ TIMP (ID 716) Acest timp poate fi setat între 2,0 şi 600,0 s. Acesta este timpul maxim permis pentru existenţa unei stări de sarcină redusă. Un cronometru intern în sens crescător/descrescător contorizează timpul de subîncărcare cumulat. Dacă valoarea cronometrului de subîncărcare depăşeşte această limită, protecţia va provoca declanşarea conform parametrului P ). Dacă unitatea de acţionare este oprită, contorul de subîncărcare este resetat la zero. A se vedea figura 82. de mai kos. Tidräknare för underlast Par. ID716 Utlösningsområde Utlösning/ varning par. ID713 Tid Underlast Ej underlast 9132.emf Figura 82. Funcţia contorului de timp de subîncărcare, ID 713 = P Eroare subîncărcare, ID 716 = P Protecţie la subîncărcare: Limită timp P MOD DE OPRIRE RAPIDĂ (ID 1276) P ACTIVARE OPRIRE RAPIDĂ (ID 1213) P TIMP DE DECELERARE LA OPRIRE RAPIDĂ (ID 1256) P RĂSPUNS LA EROARE OPRIRE RAPIDĂ (ID 744) Funcţia Oprire rapidă reprezintă un mod de oprire a unităţii de acţionare de la I/O sau de la busul de câmp într-un mod excepţional sau într-o situaţie excepţională. Unitatea de acţionare poate fi decelerată şi oprită conform unei metode definite în mod separat atunci când funcţia Oprire rapidă este activată. Se pot seta şi semnale de răspuns tip alarmă sau eroare pentru înregistrarea în istoricul de erori a unei solicitări de oprire rapidă, în cazul în care pentru pornire este necesară o resetare. OBSERVAŢIE! Oprirea rapidă nu reprezintă o oprire urgentă sau o funcţie de siguranţă! Se atrage atenţia că oprirea urgentă întrerupe în mod fizic alimentarea electrică a motorului. 8 Tel (0) Fax +358 (0)

219 Valoarea de supraveghere şi descrierile parametrilor vacon 216 FB Kontrollord.B12 I/O Snabbstopp aktivt Normal drift ELLER IN 1 IN 2 Snabbstopp aktivt Ja Start-/ stoppsekvens enligt Snabbstoppläge och Snabbstopp retardationstid Omriktaren stoppad? NEJ Ja Omriktaren tvingas till Ej klar och larm/ fel utlöses enligt Respons på snabbstoppfel Snabbstopp aktivt 9124.emf Figura 83. Logica de oprire rapidă 24-hour support +358 (0) vacon@vacon.com 8

220 vacon 217 Valoarea de supraveghere şi descrierile parametrilor P PROTECŢIE LA NIVEL REDUS INTRARE ANALOGICĂ (ID 767) Acest parametru stabileşte dacă opţiunea de protecţie la nivel redus pe AI este utilizată sau nu. Opţiunea de protecţie la nivel redus pe AI este utilizată pentru a detecta erorile semnalelor analogice de intrare dacă semnalul de intrare utilizat ca referinţă de frecvenţă, referinţă de cuplu sau controlere PID / PID extern sunt configurate pentru a utiliza semnale analogice de intrare. Utilizatorul poate alege activarea protecţiei numai atunci când unitatea de acţionare este în starea Funcţionare sau atunci când aceasta este în oricare dintre stările Funcţionare sau Oprire. Semnalul de răspunsul la eroare protecţie la nivel redus pe AI poate fi selectat cu ajutorul parametrului P Eroare protecţie la nivel redus pe AI. Tabelul 127. Setări protecţie la nivel redus pe AI Număr selecţie Nume selecţie Descriere 1 Protecţie dezactivată 2 Protecţie activată în starea Funcţionare 3 Protecţie activată în stările Funcţionare şi Oprire Protecţia este activată numai atunci când unitatea de acţionare este în stare de funcţionare Protecţia este activată în ambele stări, funcţionare şi oprire P EROARE NIVEL REDUS INTRARE ANALOGICĂ (ID 700) Parametrul defineşte răspunsul pentru F50 Eroare protecţie la nivel redus pe AI (ID eroare: 1050), dacă funcţia de protecţie la nivel redus pe AI este activată cu parametrul Funcţia de protecţie la nivel redus pe AI supraveghează nivelul semnalelor intrărilor analogice 1-6. Alarma sau eroarea de protecţie la nivel redus pe AI este generată dacă parametrul P Protecţie la nivel redus pe AI este activat iar semnalul analogic de intrare scade sub 50 % din domeniul de semnal minim definit, timp de 500 ms. Tabelul 128. Număr selecţie Nume selecţie Descriere 1 Alarmă 2 Alarmă P este setat la referinţa de frecvenţă. 3 Alarmă Ultima frecvenţă valabilă este menţinută ca referinţă de frecvenţă. 4 Eroare Oprire conform P3.2.5 Mod de oprire 5 Eroare Oprire prin rotire inerţială OBSERVAŢIE! Răspunsul 3 la eroarea protecţie la nivel redus pe AI (Alarmă + Frecvenţă anterioară) poate fi utilizat numai dacă intrarea analogică 1 sau intrarea analogică 2 este utilizată ca referinţă de frecvenţă. 8 Tel (0) Fax +358 (0)

221 Valoarea de supraveghere şi descrierile parametrilor vacon Resetare automată P RESETARE AUTOMATĂ (ID 731) Activaţi Resetare automată după o eroare cu ajutorul acestui parametru. OBSERVAŢIE! Resetarea automată este permisă numai pentru anumite erori. Setând parametrii de la P până la P la valoarea 0 sau 1, puteţi permite sau refuza resetarea automată după erorile respective. P TIMP AŞTEPTARE (ID 717) P RESETARE AUTOMATĂ: TIMP ÎNCERCARE (ID 718) P NUMĂR DE ÎNCERCĂRI (ID 759) Funcţia de resetare automată menţine resetarea erorilor care apar în timpul stabilit, folosind acest parametru. Dacă numărul de erori în timpul de încercare depăşeşte valoarea parametrului P3.10.5, este generată o eroare permanentă. În caz contrar, eroarea este ştearsă după ce timpul de încercare a trecut şi eroarea următoare începe din nou contorizarea timpului de încercare. Parametrul P determină numărul maxim de încercări de resetare automată a erorilor în timpul de încercare setat cu acest parametru. Cronometrul de timp porneşte de la prima resetare automată. Numărul maxim este independent de tipul de eroare. Felutlösning Väntetid ID717 Väntetid ID717 Väntetid ID717 Larm Omstart 1 Omstart 2 Automatisk återställning Försökstid Försökstid ID718 Aktivt fel 9096.emf Antal försök: (ID759 = 2) Figura 84. Funcţia de resetare automată, ID = 717 P Timp de aşteptare, P Timp încercare, ID 759 = P Număr de încercări 24-hour support +358 (0) vacon@vacon.com 8

222 vacon 219 Valoarea de supraveghere şi descrierile parametrilor 8.11 Funcţii cronometru Funcţiile de timp (canale de timp) din Vacon 100 vă oferă posibilitatea de a programa funcţiile ce urmează a fi comandate de RTC (ceasul în timp real) intern. Practic, fiecare funcţie ce poate fi comandată de o intrare digitală poate fi comandată şi de un canal de timp. În loc de a avea un PLC extern care să comande o intrare digitală, puteţi programa intern intervalele închis şi deschis ale intrării. OBSERVAŢIE! Funcţiile acestui grup de parametri pot fi utilizate cu avantaj maxim numai dacă bateria (opţională) a fost instalată şi dacă setările ceasului în timp real au fost corect efectuate în timpul utilizării asistentului de pornire (a se vedea 2 şi pagina 3). Nu se recomandă utilizarea acestei funcţii fără bateria de siguranţă deoarece setările de oră şi dată ale unităţii de acţionare vor fi resetate la fiecare întrerupere a alimentării în cazul în care bateria pentru RTC nu este instalată. Canale de timp Logica pornit/oprit pentru Canalele de timp este configurată prin alocarea de Intervale şi/sau de Cronometre pentru acestea. Un Canal de timp poate fi comandat de mai multe Intervale sau Cronometre prin alocarea numărului necesar de astfel de articole pentru Canal de timp. P Tilldela kanal Intervall 1 Tidskanal 1 Intervall 2 Intervall 3 Intervall 4 Intervall 5 Tidskanal 2 Timer 1 Timer 2 Timer 3 Tidskanal emf Figura 85. Intervalele şi cronometrele pot fi alocate canalelor de timp într-un mod flexibil. Fiecare interval şi fiecare cronometru are propriul parametru pentru alocarea la un canal de timp. Intervale Fiecare interval este determinat de Oră PORNIRE şi Oră OPRIRE cu parametri. Acesta este timpul zilnic în care intervalul va fi activ în timpul zilelor setate cu parametrii Din ziua şi Până în ziua. De ex. setarea de mai jos a parametrilor înseamnă că intervalul este activ de la 7 AM la 9 AM în fiecare zi a săptămânii (de luni până vineri). Canalul de timp la care este alocat acest interval va fi văzut ca o intrare digitală virtuală închisă în această perioadă. Oră PORNIRE: 07:00:00 Oră OPRIRE: 09:00:00 Din ziua: Luni Până în ziua: Vineri 8 Tel (0) Fax +358 (0)

223 Valoarea de supraveghere şi descrierile parametrilor vacon 220 Cronometre Cronometrele pot fi utilizate pentru a seta canalul de timp activ pe o anumită perioadă prin comanda de la o intrare digitală (sau un canal de timp). Parametrii de mai jos vor seta cronometrul activ atunci când intrarea digitală 1 de pe slotul A este închisă şi menţinută activă timp de 30 s după ce s-a deschis. Durată: 30 s Cronometru: DigIN SlotA.1 Sfat! O durată de 0 secunde poate fi utilizată pentru depăşirea Canalului de timp activat de la o intrare digitală fără întârziere după o limită de cădere. EXEMPLU Problemă: Avem o unitate de acţionare c.a. pentru climatizare într-un magazin. Aceasta trebuie să funcţioneze între orele 7:00 şi 17:00 în zilele săptămânii şi între orele 9:00 şi 13:00 la sfârşit de săptămână. În plus, trebuie să putem forţa manual unitatea de acţionare să funcţioneze în afara orelor de program dacă există oameni în clădire şi să fie lăsată în funcţiune timp de 30 de minute după aceea. Soluţie: Trebuie să setăm două intervale, unul pentru zilele săptămânii şi unul pentru sfârşit de săptămână. De asemenea, un cronometru este necesar pentru activarea în afara orelor de program. Mai jos este prezentat un exemplu de configurare. Interval 1: P : Oră PORNIRE: 07:00:00 P : Oră OPRIRE: 17:00:00 P : Zile: Luni, Marţi, Miercuri, Joi, Vineri P : Alocare la canal: Canal de timp 1 STOP READY I/O STOP READY I/O STOP READY I/O Interval 1 Days Days ID:1466 M ID: M ID: M ON Time 07:00:00 Edit OFF Time 17:00:00 Help Days 0 Add to favorites Sunday Monday Tuesday Wednesday Thursday Friday 9158.emf Figura 86. Interval 2: P : Oră PORNIRE: 09:00:00 P : Oră OPRIRE: 13:00:00 P : Zile: Sâmbătă, Duminică P : Alocare la canal: Canal de timp 1 Cronometru 1 Bypassul manual poate fi activat de o intrare digitală 1 de pe slotul A (de un comutator separat sau de o conexiune la sistemul de iluminare). P : Durată: s (30 min) P : Alocare la canal: Canal de timp 1 P : Cronometru 1: DigIn SlotA.1 (Parametru localizat în meniul pentru intrări digitale.) 24-hour support +358 (0) vacon@vacon.com 8

224 vacon 221 Valoarea de supraveghere şi descrierile parametrilor În final, selectaţi canalul 1 pentru comanda de funcţionare I/O. P : Semnal comandă 1 A: Canal de timp 1 Intervall 1 Dagar = Måndag till fredag PÅ = 07:00:00 h AV = 17:00:00 h Styrsignal 1A Intervall 2 Dagar = Lördag och söndag PÅ = 09:00:00 h AV = 13:00:00 h Tidskanal 1 Start/Stop Digitalingång 1 på Kortplats A Timer 1 Varaktighet = 1800 s Figura 87. Configuraţie finală în care canalul de timp 1 este utilizat ca semnal de comandă pentru comanda de pornire în locul unei intrări digitale. 8 Tel (0) Fax +358 (0)

225 Valoarea de supraveghere şi descrierile parametrilor vacon Regulator PID 1 P BANDĂ INACTIVĂ (ID 1056) P TEMPORIZARE BANDĂ INACTIVĂ (ID 1057) Ieşirea controlerului PID este blocată dacă valoarea actuală rămâne pentru un timp predefinit în zona de bandă inactivă din jurul referinţei. Această funcţie va împiedica deplasarea inutilă şi uzura elementelor de acţionare, cum ar fi supapele. Dödband (ID1056) Referens Dödbandsfördröjning (ID1057) Driftvärde Utsignal låst 9097.emf Figura 88. Banda inactivă Reglajul anticipativ P FUNCŢIE REGLAJ ANTICIPATIV (ID 1059) Reglajul anticipativ necesită, de obicei, modele de proces precise, dar în câteva cazuri simple este suficient un reglaj anticipativ de tip cu câştig + ofset. Partea de reglaj anticipativ nu utilizează nici omăsurare a valorii actuale pentru valoarea procesului real comandat (nivelul apei în exemplul 1 de mai jos). Comanda Vacon cu reglaj anticipativ utilizează alte măsurători care afectează indirect valoarea procesului comandat. Exemplul 1: Comanda nivelului de apă dintr-un rezervor prin comanda debitului. Nivelul dorit de apă a fost definit ca punct de referinţă şi nivelul actual ca semnal de răspuns. Semnalul de comandă acţionează asupra debitului de intrare. Debitul de ieşire ar putea fi considerat ca o perturbare care poate fi măsurată. Pe baza măsurătorilor perturbaţiei, putem încerca să o compensăm printr-o simplă comandă anticipativă (câştig şi ofset), care se adaugă la ieşirea PID. În acest fel controlerul ar reacţiona mult mai rapid la schimbările debitului de ieşire decât dacă doar aţi măsura nivelul. 24-hour support +358 (0) vacon@vacon.com 8

226 vacon 223 Valoarea de supraveghere şi descrierile parametrilor Nivåreferens PID + + FFW LT Nivåstyrning FT Utflödesstyrning 9099.emf Figura 89. Reglajul anticipativ Funcţia de aşteptare Această funcţie va plasa unitatea de acţionare în modul aşteptare în cazul în care frecvenţa rămâne sub limita de aşteptare pentru un timp mai lung decât cel setat în temporizare mod aşteptare. Acest lucru înseamnă că rămâne activă comanda de pornire, dar cererea de funcţionare este dezactivată. Dacă valoarea actuală este inferioară sau superioară nivelului de reactivare, în funcţie de modul de acţiune, unitatea de acţionare va activa din nou cererea de funcţionare în cazul în care comanda de pornire este încă activă. Prin urmare, unitatea de acţionare este reactivată. P FRECVENŢĂ AŞTEPTARE SP1 (ID 1016) Unitatea de acţionare intră în modul de aşteptare (unitatea se opreşte) atunci când frecvenţa de ieşire a unităţii scade sub limita de frecvenţă definită de parametru. Valoarea parametrului este utilizată atunci când semnalul punctului de referinţă al controlerului PID este preluat din sursa 1 pentru punctul de referinţă. Unitatea de acţionare intră în modul de aşteptare dacă frecvenţa de ieşire rămâne sub frecvenţa pentru aşteptare pentru un timp mai lung decât cel definit pentru temporizare aşteptare; semnalul de răspuns PID rămâne peste nivelul definit pentru reactivare. Unitatea de acţionare se reactivează din modul de aşteptare dacă semnalul de răspuns PID scade sub nivelul definit pentru reactivare. OBSERVAŢIE! Un nivel pentru reactivare setat incorect ar putea permite unităţii de acţionare să intre în modul de aşteptare. P TEMPORIZARE AŞTEPTARE SP1 (ID 1017) Unitatea de acţionare intră în modul de aşteptare (unitatea se opreşte) atunci când frecvenţa de ieşire a unităţii scade sub limita de frecvenţă pentru aşteptare pentru un timp mai lung decât cel definit de parametru. Valoarea parametrului este utilizată atunci când semnalul punctului de referinţă al controlerului PID este preluat din sursa 1 pentru punctul de referinţă. 8 Tel (0) Fax +358 (0)

227 Valoarea de supraveghere şi descrierile parametrilor vacon 224 P NIVEL REACTIVARE SP1 (ID 1018) P MOD REACTIVARE SP1 (ID 1019) Parametrii Nivel reactivare SP1 şi Mod reactivare SP1 definesc momentul în care unitatea de acţionare se reactivează din modul de aşteptare, adică, momentul în care valoarea de răspuns PID scade sub nivelul de reactivare. Parametrul Mod reactivare SP1 stabileşte dacă nivelul de reactivare este utilizat ca nivel static absolut sau ca nivel relativ, care urmăreşte valoarea punctului de referinţă PID. 0 = Nivel absolut (Nivel reactivare = nivel static, ce nu urmăreşte valoarea punctului de referinţă) 1 = Punct de referinţă relativ (Nivel reactivare = decalare sub valoarea actuală a punctului de referinţă, Nivel reactivare urmăreşte punctul de referinţă actual) Börvärde PID börvärde Uppvakningsnivå t Figura 90. Mod reactivare: Nivel absolut Börvärde PID börvärde Uppvakningsnivå t Figura 91. Mod reactivare: Punct de referinţă relativ P AMPLIFICARE AŞTEPTARE SP1 (ID 1793) Creşterea automată a punctului de referinţă pentru reglajul PID înainte de intrarea în starea de aşteptare permite construirea unei valori mai mari a procesului şi, prin urmare, permite menţinerea stării de aşteptare pe o perioadă mai lungă, chiar şi în cazul unei scurgeri moderate. Nivelul de amplificare este aplicat după ce condiţiile uzuale pentru intrarea în starea de aşteptare (prag frecvenţă şi temporizare) sunt verificate în mod pozitiv. După ce creşterea punctului de referinţă a fost ajunsă de valoarea actuală, amplificarea creşterii punctului de referinţă este eliminată şi unitatea de acţionare intră în starea de aşteptare, oprind motorul. Creşterea amplificării va fi pozitivă în cazul reglării directe de PID (P = Normal) şi negativă în cazul reglării inverse de PID (P = Inversat). Dacă valoarea actuală nu atinge punctul de referinţă crescut, valoarea de amplificare este oricum eliminată după durata setată prin P În acest caz, unitatea de acţionare revine la reglaje normale cu punct de referinţă normal. 24-hour support +358 (0) vacon@vacon.com 8

228 vacon 225 Valoarea de supraveghere şi descrierile parametrilor Într-un sistem cu pompe multiple: dacă în timpul amplificării este pornită o pompă auxiliară, secvenţa de amplificare este abandonată şi este reluată reglarea normală. P FRECVENŢĂ AŞTEPTARE SP2 (ID 1075) A se vedea descrierea parametrului P P TEMPORIZARE AŞTEPTARE SP2 (ID 1076) A se vedea descrierea parametrului P P NIVEL REACTIVARE SP2 (ID 1077) P MOD REACTIVARE SP2 (ID 1020) A se vedea descrierile parametrilor P şi P P AMPLIFICARE AŞTEPTARE SP2 (ID 1794) A se vedea descrierea parametrului P Supravegherea semnalului de răspuns Funcţia de supraveghere răspuns este utilizată pentru a garanta că Valoarea răspunsului PID (valoarea actuală din proces) rămâne între limitele predefinite. Cu această funcţie puteţi, de exemplu, să detectaţi o spargere majoră a unei conducte şi să opriţi o inundare nedorită. Limitele superioară şi inferioară în jurul valorii de referinţă sunt stabilite. Dacă valoarea actuală se situează sub sau peste limită, un contor începe să numere crescător până la valoarea de Temporizare (P ). Dacă valoarea actuală se află în zona permisă, acelaşi cronometru cronometrează descrescător. Ori de câte ori contorul înregistrează o valoarea mai mare decât temporizarea, se generează oalarmă sau o eroare (în funcţie de răspunsul selectat cu parametrul P ). Övre gräns (ID736) Driftvärde Referens Nedre gräns (ID758) Fördröjning (ID737) 9100.emf I drift Larm eller fel Figura 92. Supravegherea semnalului de răspuns 8 Tel (0) Fax +358 (0)

229 Valoarea de supraveghere şi descrierile parametrilor vacon 226 P ACTIVARE SUPRAVEGHERE SEMNAL DE RĂSPUNS (ID 735) Aceşti parametri definesc domeniul în care valoarea semnalului de răspuns PID ar trebui să rămână într-o situaţie normală. Dacă semnalul de răspuns PID depăşeşte sau scade sub domeniul de supraveghere definit pentru o perioadă mai lungă de timp decât cea definită ca Temporizare, se va declanşa o eroare de supraveghere PID (F101) Compensarea pierderii de presiune În cazul în care puneţi sub presiune o conductă lungă cu numeroase ieşiri, cel mai bun loc pentru senzor ar fi, probabil, la jumătatea conductei (poziţia 2). Cu toate acestea, senzori ar putea fi introduşi, de exemplu, direct după pompă. Acest lucru va asigura presiunea corectă imediat după pompă, dar mai departe în conductă presiunea va scădea, în funcţie de debit. Tryck Utan flöde Med flöde PT PT Rörlängd Position 1 Position emf Figura 93. Poziţia senzorului de presiune (PT) P ACTIVARE PUNCT DE REFERINŢĂ 1 (ID 1189) P COMPENSARE MAXIMĂ PUNCT DE REFERINŢĂ 1 (ID 1190) Senzorul este plasat în poziţia 1. Presiunea din conductă va rămâne constantă atunci când nu există debit. Cu toate acestea, dacă există debit, presiunea va scădea mai mult în conductă. Acest lucru poate fi compensat prin creşterea punctului de referinţă pe măsură ce debitul creşte. În acest caz, debitul este estimat prin frecvenţa de ieşire iar punctul de referinţă este ridicat liniar o dată cu debitul, ca în figura 94. de mai jos. 24-hour support +358 (0) vacon@vacon.com 8

230 vacon 227 Valoarea de supraveghere şi descrierile parametrilor Börvärde Börvärde + max. kompensation Börvärde Min. frekvens och flöde Tryck Max. frekvens och flöde Utan flöde Med flöde och kompensation Rörlängd PT PT Position 1 Position emf Figura 94. Activarea punctului de referinţă 1 pentru compensarea pierderii de presiune Umplere lină Funcţia de umplere lină este utilizată pentru a aduce procesul la un anumit nivel cu o viteză redusă înainte ca controlerul PID să preia controlul. Această funcţie poate fi utilizată, de exemplu, pentru umplerea treptată a unei conducte golite, evitând loviturile de berbec care ar putea deteriora conducta. Se recomandă utilizarea întotdeauna a funcţiei de umplere lină atunci când este utilizată funcţia pompe multiple. 8 Tel (0) Fax +358 (0)

231 Valoarea de supraveghere şi descrierile parametrilor vacon 228 Referens Driftvärde Nivå för mjukfyllning Frekvens Frekvens för mjukfyllning Mjukfyllningsläge I drift Figura 95. Funcţia de umplere lină 9105.emf P FUNCŢIA DE UMPLERE LINĂ (ID 1094) Parametrul defineşte modul de operare pentru funcţia de umplere lină. Utilizarea funcţiei de umplere lină în cadrul sistemului cu pompe multiple este recomandată pentru a evita loviturile de berbec care ar putea deteriora conducta. 0 = Dezactivat Funcţia de umplere lină este dezactivată şi nu este utilizată. 1 = Activat (nivel) Funcţia de umplere lină este activată. În cazul în care unitatea de acţionare este pornită, aceasta funcţionează la o frecvenţă constantă (P Frecvenţă umplere lină) până când semnalul de răspuns PID atinge nivelul de umplere lină (P Nivel umplere lină). Atunci când este atins nivelul de umplere lină, controlerul PID începe reglarea. În plus, dacă nivelul de umplere lină nu este atins în intervalul de timp pentru umplerea lină (P Timeout umplere lină), este generată o eroare de umplere lină (dacă P Timeout umplere lină este setat la o valoare mai mare decât zero). Modul de umplere lină este utilizat, de obicei, în instalaţiile verticale. 2 = Activat (Timeout) Funcţia de umplere lină este activată. În cazul în care unitatea de acţionare este pornită, aceasta funcţionează la o frecvenţă constantă (P Frecvenţă umplere lină) până când expiră timpul de umplere lină (P Timeout umplere lină). După perioada de umplere lină, controlerul PID începe reglarea. În acest mod, eroarea de umplere lină nu este disponibilă. Acest mod de umplere lină este de obicei utilizat în instalaţiile orizontale. 24-hour support +358 (0) vacon@vacon.com 8

232 vacon 229 Valoarea de supraveghere şi descrierile parametrilor P FRECVENŢĂ UMPLERE LINĂ (ID 1055) Parametrul defineşte referinţa de frecvenţă, care este utilizată atunci când funcţia de umplere lină este activă. P NIVEL UMPLERE LINĂ (ID 1095) Acest parametru este utilizat numai dacă opţiunea Activat (nivel) este selectată pentru parametrul funcţiei de umplere lină (P Funcţia de umplere lină). Parametrul defineşte nivelul semnalului de răspuns PID, care trebuie atins înainte ca funcţia umplere lină să fie dezactivată şi controlerul PID să înceapă reglarea. P TIMEOUT UMPLERE LINĂ (ID 1096) Operarea parametrului depinde de selecţia parametrului de umplere lină (P Funcţia de umplere lină). Dacă opţiunea Activat (nivel) este selectată pentru parametrul funcţiei de umplere lină (P Funcţia de umplere lină), acest parametru defineşte intervalul de timp după care este generată eroarea de umplere lină (în cazul în care nivelul de umplere lină nu este atins). Dacă opţiunea Activat (timeout) este selectată pentru parametrul funcţiei de umplere lină (P Funcţia de umplere lină), acest parametru defineşte cât de mult de timp funcţionează unitatea de acţionare la frecvenţa constantă de umplere lină (P Frecvenţă umplere lină) înainte ca controlerul PID să înceapă reglarea. P RĂSPUNS EROARE UMPLERE LINĂ (ID 738) Selecţie răspuns eroare pentru F100 - Eroare timeout umplere lină PID. 0 = Fără acţiune 1 = Alarmă 2 = Eroare (oprire conform modului de oprire) 3 = Eroare (oprire prin rotire inerţială) Supraveghere presiune intrare Funcţia Supraveghere presiune intrare este utilizată pentru a supraveghea dacă există suficientă apă la intrarea pompei, în scopul de a preveni aspiraţia aerului de către pompă sau producerea fenomenului de cavitaţie la aspiraţie. Această funcţie necesită instalarea unui senzor de presiune la intrarea pompei; a se vedea figura 96. Dacă presiunea la intrarea pompei scade sub limita de alarmă definită, va fi declanşată oalarmă iar presiunea de ieşire a pompei va fi redusă prin reducerea valorii punctului de referinţă al controlerului PID. Dacă presiunea la intrare continuă să scadă şi ajunge sub limita de eroare, pompa este oprită şi se declanşează o avertizare de eroare. 8 Tel (0) Fax +358 (0)

233 Valoarea de supraveghere şi descrierile parametrilor vacon 230 3~ PT I O 3080.emf Figura 96. Loc de amplasare a senzorului de presiune (PT), I = intrare, O = ieşire Ingångstryck Övervakning Larmnivå Övervakning Felnivå Ingångstryck Övervakning PID börvärde Övervakning Felfördröjning Övervakning Felfördröjning PID börvärde PID börvärde reduktion Ingångstryck larm (Digital utgångssignal) Motor idrift 9213.emf Ja Nej Figura 97. Supraveghere presiune intrare 24-hour support +358 (0) vacon@vacon.com 8

234 vacon 231 Valoarea de supraveghere şi descrierile parametrilor Aşteptare - nicio funcţie de detectare a cererii Punctul de referinţă este atins şi referinţa frecvenţei este constantă într-un interval de parametri, care se află imediat deasupra pragului de frecvenţă a modului de aşteptare. O polarizare temporară este adăugată la valoarea actuală. Dacă cererea lipseşte, acest lucru va aduce frecvenţa de ieşire sub pragul de frecvenţă a modului de aşteptare. Dacă valoarea actuală rămâne stabilă, unitatea va fi forţată să intre în modul aşteptare. A se vedea figura 98. de mai jos. În mod specific, dacă eroarea (punct de referinţă-valoare actuală) se află pe o bandă histerezis către valoarea zero: Histerezis eroare SNDD <= Eroare <= Histerezis eroare SNDD iar următoarea relaţie rămâne adevărată pentru perioada de timp definită de timpul de supervizare SNDD: Max.[Frecvenţă ieşire(t)] - Min.[Frecvenţă ieşire(t)] < Ist. frecv. SNDD O valoare de polarizare temporară este adăugată la valoarea actuală. Dacă frecvenţa de ieşire scade sub pragul frecvenţei de aşteptare pentru intervalul de timp necesar în timp ce eroarea rămâne în intervalul benzii, unitatea de acţionare intră în modul de aşteptare şi polarizarea valorii actuale este eliminată. Dacă apare oricare dintre condiţiile următoare: - Eroarea depăşeşte banda de histerezis - Variaţia frecvenţei de ieşire depăşeşte histerezisul frecvenţei SNDD, polarizarea valorii actuale este eliminată şi este reluată funcţionarea normală. Creşterea polarizării valorii actuale va fi pozitivă în cazul reglării directe de PID (P = Normal) şi negativă în cazul reglării inverse de PID (P = Inversat). Funcţia este activată cu parametrul Activare SNDD. Funcţia este inactivă, dacă oricare dintre parametrii asociaţi = 0. 8 Tel (0) Fax +358 (0)

235 Valoarea de supraveghere şi descrierile parametrilor vacon 232 f ut A B C D E t F G H I 3094.emf t Figura 98. Aşteptare, nicio funcţie de detectare a cererii A = Frecvenţa de ieşire se află în intervalul de histerezis pentru intervalul de timp dat, la valoarea actuală de aici se adaugă polarizarea B = Intră în modul de aşteptare aici C = Histerezis frecvenţă SNDD (P ) D = Timp supraveghere SNDD (P ) E = Interval temporizare aşteptare SP1 (P ) F = Unitate proces (P ) G = Bandă eroare peste zero H = Eroare I = Polarizare valoare actuală 24-hour support +358 (0) vacon@vacon.com 8

236 vacon 233 Valoarea de supraveghere şi descrierile parametrilor P SELECTARE UNITATE PROCES (ID 1636) P MAXIM UNITATE PROCES (ID 1664) P MINIM UNITATE PROCES (ID 1665) Cu parametrii Selectare unitate proces, Minim unitate proces şi Maxim unitate proces puteţi vedea toţi parametrii şi valorile de supraveghere referitoare la Comanda PID (de exemplu, răspuns şi punct de referinţă) în unităţile de proces selectate (de exemplu bar sau Pascal). Parametrii Minim şi Maxim unitate proces sunt setaţi în funcţie de intervalul senzorului de răspuns. Exemplu: În aplicaţia pompei, intervalul de semnale al senzorului de presiune este de ma, corespunzând intervalului de presiune de bari. Setările unităţii de proces pentru controlerul PID sunt următoarele: Sel. unit.proces = bar Unit.min.proces = 0,00 bar Unit.max.proces = 10,00 bari 8 Tel (0) Fax +358 (0)

237 Valoarea de supraveghere şi descrierile parametrilor vacon Funcţie pompe multiple Funcţia pompe multiple este poriectată pentru controlarea unui sistem în care funcţionează în paralel până la 8 motoare (de ex. pompe, ventilatoare sau compresoare). Controlerul PID intern al unităţii de acţionare reglează sistemul prin acţionarea unui număr necesar de motoare şi prin controlarea vitezei motoarelor în funcţie de cerere Lista de verificări pentru punerea în funcţiune a pompelor multiple (unităţi deacţionare multiple) Următoarea listă de verificări vă va asista la configurarea setărilor de bază ale sistemului cu pompe multiple (unităţi de acţionare multiple). Dacă utilizaţi panoul de comandă pentru parametrizare, asistentul de aplicaţie vă va asista la modificarea acestor setări de bază. Începeţi punerea în funcţiune cu unităţile de acţionare, care au semnal de răspuns PID (de ex. senzor de presiune) conectat la o intrare analogică (predefinit: AI2). Treceţi prin toate unităţile de acţionare din sistem. Verificaţi cablurile. Cablurile de alimentare (cablul reţelei principale, cablul motorului): A se vedea manualul de instalare a unităţii de acţionare. 1 Cablurile de comandă (I/O, senzor răspuns PID, comunicaţii): Consultaţi diagrama cablurilor de la capitolul şi conexiunile I/O predefinite de la capitolul Se recomandă, dar nu este obligatorie, conectarea unui semnal de pornire individual pentru fiecare unitate de acţionare. Totuşi, unităţile de acţionare care au un semnal de răspuns PID conectat trebuie să aibă şi un semnal de pornire conectat. Dacă este nevoie de redundanţă, asiguraţi-vă că semnalul de răspuns PID (în mod implicit: AI2) este legat la cel puţin două unităţi de acţionare. Consultaţi instrucţiunile de cablare de la capitolul Alimentaţi unitatea de acţionare şi începeţi parametrizarea. 2 Începeţi parametrizarea cu unităţile de acţionare care au semnalul de răspuns PID conectat. Aceste unităţi de acţionare pot să funcţioneze ca master pentru sistemul cu pompe multiple. Parametrizarea poate fi efectuată, de exemplu, de la panoul de comandă sau prin intermediul instrumentului pentru PC. Selectaţi configuraţia aplicaţiei Pompe multiple (unităţi de acţionare multiple) prin intermediul parametrului P Majoritatea setărilor şi configuraţiilor legate de pompele multiple sunt efectuate automat, atunci când aplicaţia Pompe multiple (unităţi de acţionare multiple) este selectată cu parametrul P1.2 Aplicaţie (ID 212). A se vedea cap Dacă utilizaţi panoul de comandă pentru parametrizare, asistentul de aplicaţie va fi pornit în momentul în care este modificat parametrul P1.2 Aplicaţi (ID 212). Asistentul de aplicaţie vă va asista cu răspunsuri la cele mai frecvente întrebări legate de pompele multiple. Setaţi parametrii motorului. Setaţi parametrii de pe eticheta motorului conform plăcuţei de clasificare a motorului. 24-hour support +358 (0) vacon@vacon.com 8

238 vacon 235 Valoarea de supraveghere şi descrierile parametrilor 5 Setaţi numărul total de unităţi de acţionare utilizate în sistemul cu pompe multiple. Această valoare este setată cu parametrul P (meniul Configurare rapidă parametri). Acelaşi parametru poate fi găsit în meniul Parametri -> Grupa > P În mod implicit, sistemul cu pompe multiple este configurat pentru 3 pompe (unităţi de acţionare). Selectaţi semnalele care sunt conectate la unitatea de acţionare. Accesaţi parametrul P (meniul Configurare rapidă parametri). Acelaşi parametru poate fi găsit în meniul Parametri -> Grupa > P Dacă semnalul de răspuns PID este conectat, unitatea de acţionare poate funcţiona ca master pentru sistemul cu pompe multiple. Altfel, unitatea de acţionare funcţionează ca unitate slave. Selectaţi Semnale conectate, dacă atât semnalul de pornire cât şi cel de răspuns PID (de exemplu, senzorul de presiune) sunt conectate la unitatea de acţionare. Selectaţi Numai semnal de pornire, dacă numai semnalul de pornire este conectat la unitatea de acţionare (nu este conectat niciun semnal de răspuns PID). Selectaţi Neconectat, dacă niciun semnal de pornire sau de răspuns PID nu este conectat la unitatea de acţionare. Setaţi numărul de identificare a pompei. Accesaţi parametrul P (meniul Configurare rapidă parametri). Acelaşi parametru poate fi găsit în meniul Parametri -> Grupa > P Fiecare unitate de acţionare din sistemul cu pompe multiple trebuie să aibă un număr unic de identificare. Numerele de identificare trebuie să fie în ordine numerică, începând de la 1. Nu trebuie utilizat acelaşi număr de identificare pentru mai multe unităţi de acţionare. În caz contrar, comunicaţiile dintre unităţile de acţionare nu vor funcţiona corespunzător. Unităţile de acţionare care sunt conectate la un semnal de răspuns PID au, de obicei, cele mai mici numere de identificare (de ex. ID 1 şi ID 2) pentru a furniza cea mai scurtă întârziere la pornirea sistemului. 8 Tel (0) Fax +358 (0)

239 Valoarea de supraveghere şi descrierile parametrilor vacon Coniguraţi funcţia de interblocare. Accesaţi parametrul P (meniul Configurare rapidă parametri). Acelaşi parametru poate fi găsit în meniul Parametri -> Grupa > P Funcţia de interblocare este dezactivată în mod implicit. Selectaţi Activat, dacă semnalul de interblocare este conectat la intrarea digitală DI5 a unităţii de acţionare (Semnal interblocare = semnal digital de intrare care indică dacă pompa respectivă este disponibilă sau nu în cadrul sistemului cu pompe multiple). În caz contrar, selectaţi Neutilizat. Apoi, sistemul presupune că toate pompele din sistemul cu pompe multiple sunt disponibile. Verificaţi sursa semnalului punctului de referinţă PID În mod implicit, valoarea punctului de referinţă PID este preluată de la parametrul P Punct de referinţă 1 panou de comandă. Dacă este nevoie, sursa semnalului punctului de referinţă PID poate fi modificată prin parametrul P (se poate alege, de exemplu, intrare analogică sau Intrare date de proces bus câmp 1-8) Acum, setările de bază ale sistemului cu pompe multiple sunt configurate. Aceeaşi listă de verificare poate fi utilizată atunci când se configurează următoarele unităţi de acţionare din sistem Configurare sistem Funcţia pompe multiple are două configuraţii diferite, în funcţie de cât de multe unităţi de acţionare sunt incluse în sistem: Configuraţie cu o singură unitate de acţionare Modul cu o singură unitate de acţionare este conceput pentru a controla un sistem cu o pompă cu viteză variabilă şi cu până la 7 pompe auxiliare. Controlerul PID intern al unităţii de acţionare controlează viteza uneia dintre pompe şi furnizează semnale de control (prin intermediul releelor de ieşire) pentru a porni/opri pompele auxiliare. Pentru a alimenta pompele auxiliare de la reţeaua de alimentare principală, sunt necesare contactoare. 24-hour support +358 (0) vacon@vacon.com 8

240 vacon 237 Valoarea de supraveghere şi descrierile parametrilor 3~ Start / Stop RO2 RO3 RO8 M1 M2 M3 M8 M1 M2 PT M3 M emf Figura 99. Configuraţie cu o singură unitate de acţionare (PT = senzor de presiune) 8 Tel (0) Fax +358 (0)

241 Valoarea de supraveghere şi descrierile parametrilor vacon 238 Configuraţie cu unităţi de acţionare multiple Modul cu o unităţi de acţionare multiple (unităţi master multiple şi unităţi secundare multiple) este conceput pentru a controla un sistem cu până la 8 pompe cu viteză variabilă. Fiecare pompă este controlată de propria unitate de acţionare. Controlerul PID intern al unităţii de acţionare reglează toate pompele. Unităţile de acţionare comunică prin intermediul unităţii bus de comunicaţii (Modbus RTU). Figura de mai jos prezintă principiul configuraţiei cu pompe multiple. A se vedea şi diagrama electrică generală a unui sistem cu pompe multiple din capitolul Diagrama cablurilor electrice din cadrul sistemului cu pompe multiple (unităţi de acţionare multiple). 3~ Start / Stop M1 M2 M3 M8 M1 M2 PT M3 M emf Figura 100. Configuraţie cu unităţi de acţionare multiple (PT = senzor de presiune) P MOD POMPE MULTIPLE (ID 1785) Parametrul defineşte configuraţia şi modul de operare a sistemului cu pompe multiple. 0 = O singură unitate de acţionare Modul cu o singură unitate de acţionare este conceput pentru a controla un sistem cu o pompă cu viteză variabilă şi cu până la 7 pompe auxiliare. Controlerul PID intern al unităţii de acţionare controlează viteza uneia dintre pompe şi furnizează semnale de control (prin intermediul releelor de ieşire) pentru a porni/opri pompele auxiliare. Pentru a alimenta pompele auxiliare de la reţeaua de alimentare principală, sunt necesare contactoare. 24-hour support +358 (0) vacon@vacon.com 8

242 vacon 239 Valoarea de supraveghere şi descrierile parametrilor Una dintre pompe este conectată la unitatea de acţionare. Această pompă funcţionează ca pompă de reglare. Atunci când pompa de reglare observă o cerere pentru o capacitate mai mare (funcţionează la frecvenţă maximă), dar nu o poate produce de una singură, aceasta solicită prin intermediul semnalului de ieşire prin releu pornirea următoarei pompe auxiliare. După ce pompa auxiliară porneşte, pompa de reglare continuă reglarea, începând de la frecvenţa minimă. Atunci când pompa de reglare observă o capacitate prea mare (funcţionează la frecvenţă minimă), solicită oprirea pompei auxiliare pornite recent. Dacă nu există pompe auxiliare active, atunci, în momentul în care pompa de reglare observă o capacitate prea mare, intră în modul de aşteptare (dacă funcţia de aşteptare este activată). rpm B f max f min t P1 P emf Figura 101. Reglare pompe în modul cu o singură unitate de acţionare P1 este pompa de reglare B = Pompa auxiliară conectată la reţeaua principală (Direct la linie) 1 = Unităţi secundare multiple Modul cu o unităţi secundare multiple este conceput pentru a controla un sistem cu până la 8 pompe cu viteză variabilă. Fiecare pompă este controlată de propria unitate de acţionare. Controlerul PID intern al unităţii de acţionare reglează toate pompele. Una dintre pompă funcţionează întotdeauna ca pompă de reglare. Atunci când pompa de reglare observă o cerere pentru o capacitate mai mare (funcţionează la frecvenţă maximă), dar nu o poate produce de una singură, aceasta solicită prin intermediul unităţii bus de comunicaţii pornirea următoarei pompe auxiliare. Următoarea pompă accelerează şi porneşte la aceeaşi viteză cu pompa de reglare. Cu alte cuvinte, pompa auxiliară urmează viteza pompei de reglare. Atunci când pompa de reglare observă o capacitate prea mare (funcţionează la frecvenţă minimă), solicită oprirea pompei pornite recent. Dacă nu există pompe auxiliare active, atunci, în momentul în care pompa de reglare observă o capacitate prea mare, intră în modul de aşteptare (dacă funcţia de aşteptare este activată). P3 8 Tel (0) Fax +358 (0)

243 Valoarea de supraveghere şi descrierile parametrilor vacon 240 rpm f max A f min t P1 P2 P emf Figura 102. Reglarea în modul cu unităţi secundare multiple. Pompa 1 efectuează operaţiunea de reglare, iar pompele 2 şi 3 urmează viteza pompei 1, după cum se arată prin intermediul curbei A. 1 = Unităţi master multiple Modul cu o unităţi master multiple este conceput pentru a controla un sistem cu până la 8 pompe cu viteză variabilă. Fiecare pompă este controlată de propria unitate de acţionare. Controlerul PID intern al unităţii de acţionare reglează pompele. Una dintre pompă funcţionează întotdeauna ca pompă de reglare. Atunci când pompa de reglare observă o cerere pentru o capacitate mai mare (funcţionează la frecvenţă maximă), dar nu o poate produce de una singură, se blochează singură la o viteză de producţie constantă şi solicită pornirea următoarei pompe şi începe reglarea. Atunci când pompa de reglare observă o capacitate prea mare (funcţionează la frecvenţă minimă), se opreşte şi pompa ce funcţionează cu o viteză constantă începe reglarea. Dacă mai multe pompe funcţionează cu o viteză constantă, pompa pornită recent începe reglarea. Dacă nu există pompe care să funcţioneze cu o viteză constantă, atunci, în momentul în care pompa de reglare observă o capacitate prea mare, intră în modul de aşteptare (dacă funcţia de aşteptare este activată). 24-hour support +358 (0) vacon@vacon.com 8

244 vacon 241 Valoarea de supraveghere şi descrierile parametrilor rpm B f max f min A t P1 P2 P emf Figura 103. Reglarea în modul cu unităţi master multiple. Curbele A indică reglarea pompelor. B = Pompele sunt blocate la o frecvenţă de producţie constantă P NUMĂR DE POMPE (ID 1001) Defineşte numărul total de pompe din instalaţie. Numărul maxim de pompe din sistemul cu pompe multiple este de 8. Acest parametru este setat de către instalaţie. Dacă, de exemplu, îndepărtaţi o unitate de acţionare (pentru întreţinerea pompei), acest parametru nu trebuie modificat. OBSERVAŢIE! În modurile cu unităţi secundare multiple şi unităţi master multiple, toate unităţile de acţionare trebuie să aibă aceeaşi valoare în acest parametru. În caz contrar, comunicaţiile dintre unităţile de acţionare nu vor funcţiona corespunzător. P NUMĂR IDENTIFICARE POMPĂ (ID 1500) Parametrul este utilizat doar în modurile cu unităţi secundare multiple şi unităţi master multiple. Fiecare unitate de acţionare (pompă) din instalaţie trebuie să primească un număr unic. Prima unitate de acţionare din sistem trebuie să aibă întotdeauna numărul de identificare 1, iar numerele unităţilor de acţionare trebuie să fie în ordine. Pompa numărul 1 este întotdeauna unitatea master principală a sistemului cu pompe multiple. Unitatea de acţionare 1 controlează procesul şi acţionează controlerul PID. Aceasta înseamnă că semnalul de răspuns PID şi semnalul punctului de referinţă PID trebuie să fie conectate la unitatea de acţionare numărul 1. Dacă unitatea de acţionare numărul 1 nu este disponibilă în cadrul sistemului (de ex. unitatea de acţionare are alimentarea întreruptă sau nu poate comunica cu celelalte unităţi de acţionare), următoarea unitate de acţionare va începe să funcţioneze ca master secundar al sistemului cu pompe multiple. OBSERVAŢIE! Comunicaţiile dintre unităţile de acţionare nu vor funcţiona corespunzător dacă: Numerele de identificare ale pompelor nu sunt în ordine (începând de la 1) sau Două unităţi de acţionare au acelaşi număr de identificare. 8 Tel (0) Fax +358 (0)

245 Valoarea de supraveghere şi descrierile parametrilor vacon 242 P CONFIGURARE SEMNAL DE PORNIRE ŞI DE RĂSPUNS (ID 1782) Parametrul stabileşte dacă semnalele comenzii de pornire şi al răspunsului de proces (răspuns PID) sunt conectate la unitatea de acţionare respectivă. 0 = semnalele de pornire şi de răspuns PID nu sunt conectate la unitatea de acţionare respectivă 1 = numai semnalele de pornire sunt conectate la unitatea de acţionare respectivă 2 = atât semnalele de pornire cât şi cele de răspuns PID sunt conectate la unitatea de acţionare respectivă OBSERVAŢIE! Parametrul defineşte modul de funcţionare al unităţii de acţionare (master sau slave) în sistemul cu pompe multiple. Unităţile de acţionare care au atât semnalul comenzii de pornire cât şi cel al răspunsului PID conectate pot funcţiona ca unitate master pentru sistemul cu pompe multiple. Dacă există mai multe unităţi de acţionare în sistemul cu pompe multiple care au ambele semnale conectate, unitatea cu cel mai mic număr de identificare a pompei (P3.15.3) începe să funcţioneze ca master Interblocări Funcţia de interblocare poate fi utilizată pentru a transmite sistemului cu pompe multiple prin intermediul semnalelor digitale de intrare, care sunt pompele disponibile din sistem. Sistemul cu pompe multiple controlează doar pompele cu date active de interblocare. Această funcţie poate fi utilizată pentru a indica sistemului de pompe multiple dacă una dintre pompe este îndepărtată din sistem pentru întreţinere. Semnalele de interblocare provin, de obicei, de la întrerupătoarele motoarelor. P INTERBLOCARE POMPĂ (ID 1032) Sistemele de interblocare pot fi utilizate pentru a indica sistemului de pompe multiple faptul că un motor nu este disponibil, de exemplu deoarece motorul este scos din sistem pentru întreţinere sau pentru comandă manuală. Activaţi această funcţie pentru a utiliza sistemele de interblocare. Alegeţi starea necesară pentru fiecare motor folosind intrări digitale (parametrii de la P la P ). Dacă intrarea este închisă (ADEVĂRAT), motorul este disponibil pentru sistemul de pompe multiple; în caz contrar el nu va fi conectat în logica pentru pompe multiple Conexiune senzor de răspuns într-un sistem cu pompe multiple Cea mai bună acurateţe şi cea mai bună redundanţă dintr-un sistem cu pompe multiple sunt obţinute prin utilizarea de senzori individuali (de răspuns) pentru fiecare unitate de acţionare. A se vedea figura 104 de mai jos. 24-hour support +358 (0) vacon@vacon.com 8

246 vacon 243 Valoarea de supraveghere şi descrierile parametrilor Omriktare 1: Standard I/O-kort Anslutning Signal Driftvärde (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning 7 GND I/O-signal till jord Omriktare 2: Standard I/O-kort Anslutning Signal Driftvärde (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning 7 GND I/O-signal till jord Omriktare 3: Standard I/O-kort Anslutning Signal Driftvärde (0)4 20 ma AI2+ AI2-24 V ut Analog ingång 2 + Analog ingång 2-24 V hjälpspänning 7 GND I/O-signal till jord 3096.emf Figura 104. Principiu de cablare a senzorilor individuali de răspuns Poate fi utilizat şi un senzor comun. Senzorul (transducerul) poate fi alimentat fie utilizând sursa de alimentare externă de 24 V, fie de la placa de comandă aunităţii de acţionare. 8 Tel (0) Fax +358 (0)

247 Valoarea de supraveghere şi descrierile parametrilor vacon 244 Omriktare 1: Standard I/O-kort Anslutning Signal Driftvärde - 4 AI2+ Analog ingång 2 + (0)4 20 ma AI2-24 V ut Analog ingång 2-24 V hjälpspänning 13 GND I/O-signal till jord 17 CM Gemensam för DI1-DI6 Omriktare 2: Standard I/O-kort Anslutning Signal Analog ingång 2 + Analog ingång 2-24 V hjälpspänning I/O-signal till jord Gemensam för DI1-DI6 Omriktare 3: Standard I/O-kort Anslutning Signal AI2+ AI2-24 V ut GND CM AI2+ AI2-24 V ut GND CM Analog ingång 2 + Analog ingång 2-24 V hjälpspänning I/O-signal till jord Gemensam för DI1-DI emf Figura 105.Principiu de cablare a senzorului comun (alimentat de la placa I/O a unităţii de acţionare) - + Extern 24 V matning Omriktare 1: Standard I/O-kort Anslutning Signal Driftvärde - 4 AI2+ Analog ingång 2 + (0)4 20 ma AI2-24 V ut Analog ingång 2-24 V hjälpspänning 7 GND I/O-signal till jord Omriktare 2: Standard I/O-kort Anslutning Signal Analog ingång 2 + Analog ingång 2-24 V hjälpspänning I/O-signal till jord Omriktare 3: Standard I/O-kort Anslutning Signal AI2+ AI2-24 V ut GND AI2+ AI2-24 V ut GND Analog ingång 2 + Analog ingång 2-24 V hjälpspänning I/O-signal till jord 3098.emf Figura 106. Principiu de cablare a senzorului comun (alimentat de la o reţea externă de 24 V) 24-hour support +358 (0) vacon@vacon.com 8

248 vacon 245 Valoarea de supraveghere şi descrierile parametrilor Dacă un senzor este alimentat de la placa I/O a unităţii de acţionare (a se vedea Figura 108) şi diodele sunt conectate între bornele 12 şi 17, intrările digitale trebuie izolate faţă de masă prin setarea comutatorului DIP de izolare în poziţia Flotant. Astfel, intrările digitale sunt active atunci când sunt conectate la GND. În restul cazurilor, comutatorul DIP de izolare poate fi lăsat în poziţia sa implicită Conectat la GND. Digitala ingångar Flytande Anslutning till GND (Standard!) 9109.emf Figura 107. Comutator DIP de izolare P SCHIMBARE AUTOMATĂ (ID 1027) Tabelul 129. Selecţie Nume selecţie Descriere 0 Dezactivat Prioritarea/ordinea de pornire a motoarelor este întotdeauna în timpul funcţionării normale. Aceasta s-ar putea schimba în timpul funcţionării dacă interblocarea a fost îndepărtată şi apoi reconectată, dar prioritatea/ ordinea este întotdeauna restabilită după ooprire. 1 Activat (interval) Funcţia de schimbare automată este activată. Ordinea de pornire a pompelor este schimbată la intervale definite de timp. Intervalul de timp dintre evenimentele de rearanjare a ordinii de pornire este definită de parametrul P3.15.8, Interval schimbare automată. Temporizatorul pentru schimbarea automată funcţionează doar atunci când funcţionează sistemul cu pompe multiple. 2 Activat (timp real) Funcţia de schimbare automată este activată. Ordinea de pornire a pompelor este schimbată în zile selectate, în momentul din zi definit. Zilele şi momentele din zi pentru schimbarea automată pot fi definite prin intermediul parametrilor P şi P OBSERVAŢIE! Acest mod necesită instalarea unei baterii RTC în unitatea de acţionare. 8 Tel (0) Fax +358 (0)

249 Valoarea de supraveghere şi descrierile parametrilor vacon 246 EXEMPLU: În secvenţa de schimbare automată, după ce schimbarea automată a avut loc, motorul cu cea mai mare prioritate este plasat ultimul, iar celelalte avansează cu câte o poziţie: Prioritatea/ordinea de pornire a motoarelor: 1->2->3->4->5 --> Schimbare automată --> Prioritatea/ordinea de pornire a motoarelor: 2->3->4->5->1 --> Schimbare automată --> Prioritatea/ordinea de pornire a motoarelor: 3->4->5->1->2 P POMPE SCHIMBATE AUTOMAT (ID 1028) Tabelul 130. Selecţie Nume selecţie Descriere 0 Pompe auxiliare Motorul 1 (motorul conectat la unitatea de acţionare c.a.) este întotdeauna comandat prin frecvenţă şi nu este afectat de semnalele de interblocare sau de procedura de schimbare automată. 1 Toate pompele Toate motoarele pot fi comandate şi sunt afectate de sistemele de interblocare. Toate motoarele sunt incluse în procedura de schimbare automată. OBSERVAŢIE! A se vedea şi capitolul Aplicaţie pompe multiple (o singură unitate de acţionare). CABLAJ Există două moduri diferite de a face conexiunile, depinzând de setarea parametrului pe 0 sau pe 1. 0 = Pompe auxiliare: Unitatea de acţionare c.a. sau motorul principal nu sunt incluse în logica de schimbarea automată sau de interblocare. Unitatea de acţionare este conectată direct la motorul 1 precum în figura 108. de mai jos. Celelalte motoare sunt cele auxiliare, fiind conectate la reţeaua de alimentare prin contactoare şi comandate de relee din unitatea de acţionare. 24-hour support +358 (0) vacon@vacon.com 8

250 vacon 247 Valoarea de supraveghere şi descrierile parametrilor 3~ K2 K3 M1 M2 M3 M1 RO M2 RO M3 RO X K2 K emf Figura 108. M1-3 RO = Motor comandat de releu, X = neutilizat 8 Tel (0) Fax +358 (0)

251 Valoarea de supraveghere şi descrierile parametrilor vacon = Toate pompele: Dacă motorul principal trebuie inclus în logica de schimbare automată sau de interblocare, faceţi conexiunile precum în figura 109. de mai jos. Fiecare motor este comandat de un releu, iar logica aferentă contactoarelor asigură faptul că primul motor conectat va fi mereu conectat la unitatea de acţionare şi apoi la reţeaua de alimentare. 3~ K1 K1.1 K2 K2.1 K3 K3.1 M1 M2 M3 M1 RO M2 RO M3 RO K3 K2 K3 K3 K1 K3 K1 K2 K1 K2 K1 K2 K1.1 K1 K1 K1.1 K2.1 K2 K2 K2.1 K3.1 K3 K3 K emf Figura 109. M1-3 RO = Motor comandat de releu P INTERVAL SCHIMBARE AUTOMATĂ (ID 1029) Parametrul defineşte intervalul de timp dintre evenimentele de schimbare automată (pompa începe să rearanjeze ordinea). Acest parametru este utilizat doar dacă modul de schimbare automată pe bază de intervale (1 / Activat (Interval)) este selectat pentru parametrul P Schimbarea automată va avea loc atunci când sunt îndeplinite următoarele condiţii: Sistemul cu pompe multiple funcţionează (comanda de pornire este activă) Intervalul de timp pentru schimbarea automată aexpirat Pompa de reglare funcţionează sub frecvenţa definită prin parametrul P Limită frecvenţă schimbare automată Numărul de pompe care funcţionează este mai mic sau egal cu limita definită de parametrul P Limită schimbare automată pompe 24-hour support +358 (0) vacon@vacon.com 8

252 vacon 249 Valoarea de supraveghere şi descrierile parametrilor P ZILE SCHIMBARE AUTOMATĂ (ID 1786) P ORĂ SCHIMBARE AUTOMATĂ (ID 1787) Acest parametru defineşte zilele şi ora la care are loc schimbarea automată (pompa începe să rearanjeze ordinea). Aceşti parametri sunt utilizaţi doar dacă modul de schimbare automată în timp real (2 / Activat (Timp real)) este selectat pentru parametrul P Schimbarea automată va avea loc atunci când sunt îndeplinite următoarele condiţii: Sistemul cu pompe multiple funcţionează (comanda de pornire este activă) S-a atins ziua şi ora de schimbare automată Pompa de reglare funcţionează sub frecvenţa definită prin parametrul P Numărul de pompe care funcţionează este mai mic sau egal cu limita definită de parametrul P P LIMITĂ FRECVENŢĂ SCHIMBARE AUTOMATĂ (ID 1031) P LIMITĂ SCHIMBARE AUTOMATĂ POMPĂ (ID 1030) Aceşti parametri definesc nivelul inferior sub care trebuie să rămână capacitatea utilizată, astfel încât să se activeze schimbarea automată. Acest nivel este definit după cum urmează: Dacă numărul de pompe care funcţionează din sistemul cu pompe multiple este mai mic sau egal cu limita definită de parametrul P şi pompa de reglare funcţionează cu ofrecvenţă sub cea definită de parametrul P , schimbarea automată poate avea loc. OBSERVAŢIE! Aceşti parametri sunt necesari în principal în modul cu o singură unitate de acţionare, deoarece un eveniment de schimbare automată poate necesita repornirea întregului sistem (în funcţie de numărul de motoare care funcţionează în momentul respectiv). În modurile cu unităţi secundare multiple şi unităţi master multiple se recomandă setarea acestor parametri la valorile lor maxime pentru a permite schimbarea automată exact la ora definită pentru schimbarea automată. Modurile cu unităţi secundare multiple şi unităţi master multiple sunt optimizate pentru a gestiona discret schimbarea automată, indiferent de numărul de pompe care funcţionează. P LĂŢIME DE BANDĂ (ID 1097) P TEMPORIZARE LĂŢIME DE BANDĂ (ID 1098) Aceşti parametri definesc condiţiile pentru pornirea/oprirea pompelor din sistemul cu pompe multiple. Numărul de pompe care funcţionează este crescut/scăzut în cazul în care controlerul PID nu poate menţine valoarea procesului (de răspuns) în lăţimea de bandă definită în jurul punctului de referinţă. Zona din lăţimea de bandă este definită ca procentaj din punctul de referinţă PID. Atât timp cât valoarea răspunsului PID se menţine în interiorul zonei de lăţime de bandă, nu este nevoie ca numărul de pompe care funcţionează să fie crescut/scăzut. Atunci când valoarea de răspuns depăşeşte zona lăţimii de bandă, timpul definit de parametrul P trebuie să expire înainte ca numărul de pompe să fie crescut/scăzut. Figura 90. de mai jos prezintă criteriile pentru pornirea şi oprirea pompelor auxiliare. Numărul de pompe care funcţionează este crescut/scăzut în cazul în care controlerul PID nu poate menţine valoarea procesului (de răspuns) (C) în lăţimea de bandă definită în jurul punctului de referinţă (D). 8 Tel (0) Fax +358 (0)

253 Valoarea de supraveghere şi descrierile parametrilor vacon 250 Figura 110. Criterii pentru pornirea şi oprirea pompelor auxiliare. (P = Lăţime de bandă, P = Temporizare lăţime de bandă) Criterii pentru creşterea numărului de motoare care funcţionează: Valoarea semnalului de răspuns este în afara lăţimii de bandă Sistemul de reglaj al pompei funcţionează la o frecvenţă aproape de maximum (-2 Hz) (A în figură) Sunt disponibile mai multe pompe Stările de mai sus sunt îndeplinite pentru o perioadă mai lungă de timp decât temporizarea lăţimii de bandă Criterii pentru scăderea numărului de motoare care funcţionează: Valoarea semnalului de răspuns este în afara lăţimii de bandă Sistemul de reglaj al pompei funcţionează la o frecvenţă aproape de minimum (+2 Hz) (B în figură) Sunt disponibile mai multe pompe Stările de mai sus sunt îndeplinite pentru o perioadă mai lungă de timp decât temporizarea lăţimii de bandă P LIMITĂ POMPE FUNCŢIONALE (ID 1187) Parametrul defineşte numărul maxim de pompe ce funcţionează simultan în sistemul cu pompe multiple. OBSERVAŢIE! Dacă parametrul P este modificat, aceeaşi valoare este copiată automat şi în acest parametru. Exemplu: Sistemul cu pompe multiple constă din 3 pompe, însă cel mult 2 pompe pot funcţiona în acelaşi timp. Cea de-a treia pompă este instalată în sistem pentru redundanţă. Numărul de pompe care pot funcţiona simultan este limitat astfel: Limită pompe funcţionale = 2 24-hour support +358 (0) vacon@vacon.com 8

254 vacon 251 Valoarea de supraveghere şi descrierile parametrilor P INTERBLOCARE POMPĂ 1 (ID 426) Parametrul defineşte intrarea digitală a unităţii de acţionare, în care este citit semnalul (răspunsul) pompei (1) care se blochează. Dacă funcţia de interblocare a pompei (P3.15.5) este activată, unitatea va citi starea (răspunsul) intrărilor digitale ale interblocării pompelor. Dacă intrarea este închisă (ADEVĂRAT), motorul este disponibil pentru sistemul de pompe multiple; în caz contrar el nu va fi inclus în sistemul de pompe multiple. Funcţia de interblocare a pompei (P3.15.5) nu este utilizată, stările (răspunsurile) intrărilor digitale ale interblocării pompelor nu sunt citite şi sistemul cu pompe multiple presupune că toate pompele din sistem sunt disponibile. OBSERVAŢIE! În modul cu o singură unitate de acţionare, semnalul de intrare selectat cu acest parametru indică starea de interblocare a pompei 1 din sistemul cu pompe multiple. În modurile cu unităţi secundare multiple şi unităţi master multiple, semnalul digital de intrare din acest parametru indică starea de interblocare a pompei conectate la această unitate de acţionare. P INTERBLOCARE POMPĂ 2 (ID 427) P INTERBLOCARE POMPĂ 3 (ID 428) P INTERBLOCARE POMPĂ 4 (ID 429) P INTERBLOCARE POMPĂ 5 (ID 430) P INTERBLOCARE POMPĂ 6 (ID 486) P INTERBLOCARE POMPĂ 7 (ID 487) P INTERBLOCARE POMPĂ 8 (ID 488) Aceşti parametri definesc intrările digitale ale unităţii de acţionare, în care sunt citite semnalele (răspunsurile) pompelor 2-8. OBSERVAŢIE! Aceşti parametri sunt utilizaţi doar în modul cu o singură unitate de acţionare. Dacă funcţia de interblocare a pompei (P3.15.5) este activată, unitatea va citi starea (răspunsul) intrărilor digitale ale interblocării pompelor. Dacă intrarea este închisă (ADEVĂRAT), motorul este disponibil pentru sistemul de pompe multiple; în caz contrar el nu va fi inclus în sistemul de pompe multiple. Funcţia de interblocare a pompei (P3.15.5) nu este utilizată, stările (răspunsurile) intrărilor digitale ale interblocării pompelor nu sunt citite şi sistemul cu pompe multiple presupune că toate pompele din sistem sunt disponibile. 8 Tel (0) Fax +358 (0)

255 Valoarea de supraveghere şi descrierile parametrilor vacon Supraveghere suprapresiune Funcţia de supraveghere a suprapresiunii este utilizată pentru monitorizarea presiunii din sistemul cu pompe multiple. De exemplu, atunci când supapa principală a sistemului de pompe este închis rapid, presiunea din conducte va creşte rapid. Este posibil ca presiunea să crească chiar prea repede pentru a permite reacţia controlerului PID. Funcţia de supraveghere suprapresiune este utilizată pentru a preveni spargerea conductelor ca urmare a opririi rapide a motoarelor auxiliare din sistemul cu pompe multiple. P ACTIVARE SUPRAVEGHERE SUPRAPRESIUNE (ID 1698) Dacă funcţia de supraveghere suprapresiune este activată iar semnalul de răspuns PID (presiune) depăşeşte nivelul de supraveghere definit de parametrul P , toate motoarele auxiliare vor fi oprite în sistemul de pompe multiple. Va continua să funcţioneze normal numai motorul principal. După ce presiunea scade, sistemul va continua să funcţioneze normal, reconectând pe rând motoarele auxiliare. A se vedea figura 111. Funcţia de supraveghere suprapresiune va monitoriza semnalul de răspuns controler PID şi va opri imediat toate pompele auxiliare dacă semnalul depăşeşte nivelul de suprapresiune definit. Tryck Övervakn. Larmnivå ID1699 PID ärvärde (ID21) PID börvärde ID167 Motor 2 TILL FRÅN Motor 3 TILL FRÅN 9133.emf Figura 111. Supraveghere suprapresiune Contoare durată funcţionare pompe În sistemul cu pompe multiple, timpul de funcţionare al fiecărei pompe este supravegheat de un contor individual. De ex. ordinea de pornire a pompelor este stabilită în baza valorilor de pe contoarele de măsurare a duratei de funcţionare pentru a egaliza uzura tuturor pompelor din sistem. Contoarele care măsoară durata de funcţionare a pompelor pot fi utilizate şi pentru a indica operatorului că pompa necesită întreţinere (a se vedea P P de mai jos). Contoarele care măsoară durata de funcţionare a pompelor pot fi găsite în meniul de supraveghere, a se vedea capitolul P SETARE CONTOR (ID 1673) Atunci când acest parametru de tip buton este apăsat, contoarele pompelor selectate (P ) vor fi setate la valoarea definită. P SETARE CONTOR: VALOARE (ID 1087) Acest parametru defineşte valoarea contoarelor, care va fi setată pentru contoarele pompelor selectate cu P hour support +358 (0) vacon@vacon.com 8

256 vacon 253 Valoarea de supraveghere şi descrierile parametrilor OBSERVAŢIE! În modurile cu unităţi secundare multiple şi unităţi master multiple, este posibil să resetaţi (sau să setaţi la valoarea dorită) doar contorul Durată funcţionare pompă (1). (În modurile cu unităţi secundare multiple şi unităţi master multiple, valoarea de supraveghere Durată funcţionare pompă (1) indică orele pompei conectate la această unitate de acţionare, indiferent de numărul său de identificare). Exemplu: În sistemul cu pompe multiple (o singură unitate de acţionare), pompa numărul 4 a fost înlocuită cu opompă total nouă, iar valoarea de contor Durată funcţionare pompă 4 trebuie resetată. 1. Selectaţi Pompa 4 cu ajutorul parametrului P Setaţi valoarea parametrului P la 0 h. 3. Apăsaţi parametrul de tip buton P Durată funcţionare pompă 4 a fost resetat. P SETARE CONTOR: SELECTARE POMPĂ (ID 1088) Parametrul este utilizat pentru a selecta pompele pentru care va fi resetată valoarea contorului (sau pentru care vor fi setate valorile dorite) atunci când este apăsat parametrul de tip buton P Dacă este selectat modul pompe multiple (o singură unitate de acţionare), sunt disponibile următoarele opţiuni: 0 = Toate pompele 1 = Pompa (1) 2 = Pompa 2 3 = Pompa 3 4 = Pompa 4 5 = Pompa 5 6 = Pompa 6 7 = Pompa 7 8 = Pompa 8 Dacă este selectat modul cu unităţi secundare multiple sau cel cu unităţi master multiple, sunt disponibile doar următoarele opţiuni: 1 = Pompa (1) OBSERVAŢIE! În modurile cu unităţi secundare multiple şi unităţi master multiple, este posibil să resetaţi (sau să setaţi la valoarea dorită) doar contorul Durată funcţionare pompă (1). (În modurile cu unităţi secundare multiple şi unităţi master multiple, valoarea de supraveghere Durată funcţionare pompă (1) indică orele pompei conectate la această unitate de acţionare, indiferent de numărul său de identificare). Exemplu: În sistemul cu pompe multiple (o singură unitate de acţionare), pompa numărul 4 a fost înlocuită cu o pompă total nouă, iar valoarea de contor Durată funcţionare pompă 4 trebuie resetată. 1. Selectaţi Pompa 4 prin intermediul parametrului P Setaţi valoarea parametrului P la 0 h. 3. Apăsaţi parametrul de tip buton P Durată funcţionare pompă 4 a fost resetat. 8 Tel (0) Fax +358 (0)

257 Valoarea de supraveghere şi descrierile parametrilor vacon 254 P LIMITĂ ALARMĂ DURATĂ FUNCŢIONARE (ID 1109) P LIMITĂ EROARE DURATĂ FUNCŢIONARE (ID 1110) Contoarele care măsoară durata de funcţionare a pompelor pot fi utilizate şi pentru a indica operatorului că pompa necesită întreţinere. Când valoarea contorului pompei depăşeşte limita definită, se declanşează oalarmă sau o avertizare de eroare. După ce lucrările de întreţinere au fost efectuate, contorul poate fi resetat (sau poate fi setat la valoarea dorită). OBSERVAŢIE! În modul cu pompe multiple (o singură unitate de acţionare), limitele de alarmă şi de eroare sunt comune pentru toate pompele. Alarma sau avertizarea de eroare va fi declanşată, dacă oricare dintre contoarele individuale (Pompa 1 Pompa 8) depăşeşte valoarea limită. În modurile cu unităţi secundare multiple şi unităţi master multiple, fiecare unitate de acţionare monitorizează doar durata de funcţionare a pompei asociate ( Durată funcţionare pompă (1) ). Acest lucru înseamnă că limitele de alarmă şi de eroare trebuie să fie activate şi configurate individual pentru fiecare unitate de acţionare. P FRECVENŢĂ FAZARE (ID 15545) Parametrul este utilizat pentru ajustarea nivelului frecvenţei de ieşire la care este pornită pompa auxiliară din sistemul cu pompe multiple. OBSERVAŢIE! Parametrul nu are niciun efect dacă valoarea sa este setată peste Referinţă frecvenţă maximă (P ). În mod normal (prin setările implicite), o pompă auxiliară va fi pornită (fazată) dacă semnalul de răspuns PID scade sub lăţimea de bandă definită şi pompa de reglare funcţionează la frecvenţă maximă. În unele cazuri, pompa auxiliară trebuie pornită mai devreme (la o frecvenţă mai mică) pentru aobţine o mai bună dinamică a procesului sau economii de energie. Atunci, parametrul este utilizat pentru a seta frecvenţa de pornire a pompei auxiliare sub frecvenţa maximă. M M P P PID ärvärde M PID börvärde P Reglerområde Utfrekvens Max. frekv.börvärde Startfrekvens SUB IN 1 IN 2 MIN IN 1 IN 2 LT IN 1 IN 2 GT IN 1 IN 2 OCH TILLSLAGSFÖR- IN 1 DRÖJNING IN 2 IN TID UT V Starta hjälppump P Bandbreddsfördröjning 9417_se.emf Figura hour support +358 (0) vacon@vacon.com 8

258 vacon 255 Valoarea de supraveghere şi descrierile parametrilor P FRECVENŢĂ DEFAZARE (ID 15546) Parametrul este utilizat pentru ajustarea nivelului frecvenţei de ieşire la care este oprită pompa auxiliară din sistemul cu pompe multiple. OBSERVAŢIE! Parametrul nu are niciun efect dacă valoarea sa este setată sub Referinţă frecvenţă minimă (P ). În mod normal (prin setările implicite), o pompă auxiliară va fi oprită (defazată) dacă semnalul de răspuns PID creşte peste lăţimea de bandă definită şi pompa de reglare funcţionează la frecvenţă minimă. În unele cazuri, pompa auxiliară trebuie oprită mai devreme (la o frecvenţă mai mare) pentru aobţine o mai bună dinamică a procesului sau economii de energie. Atunci, parametrul este utilizat pentru a seta frecvenţa de pornire a pompei auxiliare peste frecvenţa minimă. M PID ärvärde M PID börvärde P Reglerområde M Utfrekvens P Min. frekv.börvärde P Stoppfrekvens ADD IN 1 IN 2 MAX IN 1 IN 2 GT IN 1 IN 2 LT IN 1 IN 2 OCH TILLSLAGSFÖR- IN 1 DRÖJNING IN 2 IN TID UT V Stoppa hjälppump P Bandbreddsfördröjning 9418_se.emf Figura Tel (0) Fax +358 (0)

259 Valoarea de supraveghere şi descrierile parametrilor vacon Contoare de întreţinere Contorul de întreţinere reprezintă un mod de atenţionare a operatorului asupra faptului că este necesară efectuarea unor lucrări de întreţinere. De exemplu, trebuie înlocuită o curea sau trebuie schimbat uleiul dintr-un reductor. Există două moduri diferite pentru contoarele de întreţinere, ore sau revoluţii* Valorile limită ale contoarelor sunt crescute doar în modul Funcţionare. OBSERVAŢIE! Numărul de rotaţii se bazează pe turaţia motorului care este doar estimativă (integrare în fiecare secundă). Când contorul depăşeşte limita, se declanşează oalarmă sau o avertizare de eroare. Semnalele individuale de alarmă sau eroare de întreţinere pot fi conectate la o ieşire digitală sau la o ieşire de releu. După ce lucrările de întreţinere au fost efectuate, contorul poate fi resetat prin intermediul unei intrări digitale sau al unui parametru B hour support +358 (0) vacon@vacon.com 8

260 vacon 257 Valoarea de supraveghere şi descrierile parametrilor 8.15 Modul incendiu OBSERVAŢIE! Modul de incendiu poate fi, de asemenea, configurat prin intermediul asistentului pentru modul de incendiu, care poate fi activat în meniul Configurare rapidă, P1.1.2, a se vedea capitolul 1.3 Asistent mod incendiu. Când Modul incendiu este activat, unitatea de acţionare va reseta toate erorile în curs de apariţie şi va continua funcţionarea la turaţia respectivă atât timp cât acest lucru este posibil. Cu excepţia semnalelor Activare mod incendiu, Inversare mod incendiu, Activare funcţionare, Interblocare funcţionare 1 şi Interblocare funcţionare 2 de la I/O, unitatea de acţionare ignoră toate comenzile de la panoul de comandă, busurile de câmp şi instrumentul PC. Funcţia mod incendiu are două moduri de lucru: modul Test şi modul Activat. Modurile de lucru pot fi selectate prin introducerea de parole diferite în parametrul P În modul Test, erorile în curs de apariţie nu vor fi resetate în mod automat iar unitatea de acţionare se va opri în momentul în care apar erori. Când funcţia mod incendiu este activată, pe panoul de comandă este afişată oalarmă. OBSERVAŢIE! GARANŢIA ESTE ANULATĂ DACĂ FUNCŢIA MODULUI INCENDIU ESTE ACTIVATĂ! Pentru testarea funcţiei mod incendiu poate fi utilizat modul de test, fără anularea garanţiei. P PAROLĂ MOD INCENDIU (ID 1599) Alegeţi aici modul de lucru al funcţiei mod incendiu. Selecţie Nume selecţie Descriere 1002 Activare mod Unitatea de acţionare va reseta toate erorile în curs de apariţie şi va continua funcţionarea la o anumită turaţie, atât timp cât acest lucru este posibil. OBSERVAŢIE! Toţi parametrii modului incendiu vor fi blocaţi dacă se introduce această parolă. Pentru a activa posibilitatea de schimbare a parametrilor modului incendiu, schimbaţi mai întâi valoarea parametrului pe zero Mod test Erorile în curs de apariţie nu vor fi resetate în mod automat iar unitatea de acţionare se va opri dacă se produce o eroare. P FRECVENŢĂ MOD INCENDIU (ID 1598) Parametrul defineşte referinţa de frecvenţă constantă utilizată atunci când modul incendiu este activat şi Frecvenţa mod incendiu este selectată ca sursă de referinţă pentru frecvenţă în parametrul P A se vedea parametrul P pentru selectarea sau modificarea sensului de rotaţie al motorului când funcţia mod incendiu este activă. P ACTIVARE MOD INCENDIU PE DESCHIS (ID 1596) Dacă este activat, semnalul de alarmă este afişat pe panoul de comandă şi garanţia este anulată. Pentru a activa funcţia, trebuie să setaţi o parolă în câmpul descriere al parametrului parolă mod incendiu. OBSERVAŢIE! Atenţie la tipul NI (normal închis) pentru această intrare Este posibil să se testeze Modul incendiu fără anularea garanţiei prin utilizarea parolei care permite rularea funcţiei Mod incendiu în starea de testare. În starea de testare, erorile în curs de apariţie nu vor fi resetate în mod automat iar unitatea de acţionare se va opri în momentul în care apar erori. 8 Tel (0) Fax +358 (0)

261 Valoarea de supraveghere şi descrierile parametrilor vacon 258 OBSERVAŢIE! Toţi parametrii modului incendiu vor fi blocaţi dacă modul incendiu este activat şi se introduce parola corectă în parametrul parolă mod incendiu. Pentru a schimba parametrizarea modului incendiu, schimbaţi mai întâi valoarea parametrului Parolă mod incendiu pe zero. Normalstart Driftfrigivning Driftförregl 1 Driftförregl 2 Brandfunktion aktivering (stäng kontakt) Motorvarvtal Brandfunktionsvarvtal Normalt varvtal Stoppad 9138.emf Figura 114. Funcţionarea modului incendiu P ACTIVARE MOD INCENDIU PE ÎNCHIS (ID 1619) A se vedea mai sus. P INVERSARE LA MOD INCENDIU (ID 1618) Parametrul defineşte semnalul digital de intrare pentru a selecta sensul de rotaţie al motorului cu funcţia mod incendiu activată. Nu are efect în timpul funcţionării normale. Dacă motorul trebuie să funcţioneze întotdeauna în sensul ÎNAINTE sau întotdeauna în sensul ÎNAPOI în modul incendiu, selectaţi: DigIn Slot0.1 = întotdeauna ÎNAINTE DigIn Slot0.2 = întotdeauna ÎNAPOI 24-hour support +358 (0) vacon@vacon.com 8

262 vacon 259 Valoarea de supraveghere şi descrierile parametrilor 8.16 Funcţie preîncălzire motor Funcţia de preîncălzire motor are scopul de a menţine unitatea de acţionare şi motorul încălzite în starea de oprire prin injectarea unui curent c.c. în motor, de exemplu pentru a preveni apariţia condensului. Funcţia de preîncălzire motor poate fi activată fie întotdeauna în starea de oprire, prin intrare digitală, fie când temperatura radiatorului unităţii de acţionare sau temperatura motorului scade sub o valoare de temperatură definită. P FUNCŢIE PREÎNCĂLZIRE MOTOR (ID 1225) Funcţia de preîncălzire motor are scopul de a menţine unitatea de acţionare şi motorul încălzite în starea de oprire prin injectarea unui curent c.c. în motor, de exemplu pentru a preveni apariţia condensului. Tabelul 131. Tabelul Selecţie Nume selecţie Descriere 0 Neutilizat Funcţia de preîncălzire motor este dezactivată. 1 Întotdeauna în starea de oprire 2 Comandat prin intrare digitală 3 Limită temperatură (radiator) 4 Limită temperatură (temperatura măsurată a motorului) Funcţia de preîncălzire motor este activată întotdeauna când unitatea de acţionare este în starea de oprire. Funcţia de preîncălzire motor este activată printr-un semnal digital de intrare, când unitatea de acţionare se află în stare de oprire. Intrarea digitală pentru activare poate fi selectată cu parametrul P Funcţia de preîncălzire motor este activată dacă unitatea de acţionare este în starea de oprire şi temperatura radiatorului unităţii de acţionare scade sub limita de temperatură definită de parametrul P Funcţia de preîncălzire motor este activată dacă unitatea de acţionare este în starea de oprire şi temperatura (măsurată a) motorului scade sub limita de temperatură definită de parametrul P Semnalul de măsurare a temperaturii motorului poate fi selectat cu parametrul P OBSERVAŢIE! Acest mod de lucru necesită instalarea unei plăci opţionale de măsurare a temperaturii (de exemplu OPTBH). 8 Tel (0) Fax +358 (0)

263 Valoarea de supraveghere şi descrierile parametrilor vacon Comanda pompei Curăţare automată Funcţia de curăţare automată este utilizată pentru îndepărtarea murdăriei sau a altui material care ar putea fi prins de rotorul pompei. Curăţarea automată este utilizată, de exemplu, în cadrul sistemelor pentru apele reziduale, pentru menţinerea performanţei pompei. Funcţia de curăţare automată poate fi utilizată şi pentru deblocarea unor conducte sau ventile. Funcţia de curăţare automată se bazează pe accelerarea şi decelerarea rapidă a pompei. A se vedea figura 115. şi descrierile parametrilor de mai jos: f ut ID1717 ID1718 ID1721 ID ID1719 ID1720 ID1716 (1) ID1716 (2) ID emf Figura 115. Funcţia de curăţare automată. (0 = frecvenţă zero, ID1716 = cicluri curăţare 1 şi 2), ID 1715 = P Activare curăţare automată, ID 1717 = P Frecvenţă curăţare în sens înainte, ID 1718 = P Durată curăţare în sens înainte, ID 1719 = P Frecvenţă la curăţare în sens înapoi, ID 1720 = P Durată curăţare în sens înapoi, ID 1721 = P Durată accelerare curăţare, ID 1722 = P Durată decelerare curăţare P FUNCŢIE DE CURĂŢARE (ID 1714) Parametrul defineşte cum este pornită secvenţa de curăţare automată. Sunt disponibile următoarele moduri de pornire (dacă este selectat 0, funcţia de curăţare nu este utilizată): 1 = Activat (DIN) Secvenţa de curăţare este pornită cu un semnal de intrare digital. O limită de creştere din semnalul de intrare digital (P ) porneşte secvenţa de curăţare, în cazul în care comanda de pornire aunităţii de acţionare este activă. Secvenţa de curăţare poate fi activată şi în cazul în care unitatea de acţionare se află în mod de aşteptare (aşteptare PID). 2 = Activat (Curent) Secvenţa de curăţare este pornită atunci când motorul depăşeşte limita de curent definită (P ) pentru un timp ce depăşeşte parametrul definit cu P = Activat (timp real) Secvenţa de curăţare este sincronizată cu ceasul intern în timp real al unităţii de acţionare. OBSERVAŢIE! Necesită instalarea bateriei pentru ceasul în timp real. Secvenţa de curăţare este pornită în anumite zile din săptămână (P ) la ora definită (P ), în cazul în care comanda de pornire a unităţii de acţionare este activă. Secvenţa de curăţare poate fi activată şi în cazul în care unitatea de acţionare se află în mod de aşteptare (aşteptare PID). 24-hour support +358 (0) vacon@vacon.com 8

264 vacon 261 Valoarea de supraveghere şi descrierile parametrilor OBSERVAŢIE! Secvenţa de curăţare poate fi întotdeauna oprită prin dezactivarea comenzii de pornire a unităţii de acţionare. P ACTIVARE CURĂŢARE (ID 1715) Dacă funcţia de curăţare automată este activată de parametrul P , secvenţa de curăţare automată va fi pornită prin activarea semnalului de intrare digital selectat de parametrul P P LIMITĂ CURENT CURĂŢARE (ID 1712) P TEMPORIZARE CURENT CURĂŢARE (ID 1713) Aceşti parametri sunt utilizaţi doar atunci când P = 2. Secvenţa de curăţare este pornită atunci când motorul depăşeşte limita de curent definită (P ) pentru un timp ce depăşeşte parametrul definit cu P Limita de curent este definită ca procentaj din curentul nominal al motorului. P ZILE DE CURĂŢARE (ID 1723) P ORĂ TEMPORIZARE CURĂŢARE (ID 1700) Aceşti parametri sunt utilizaţi doar dacă P = 3. OBSERVAŢIE! Acest mod necesită instalarea unei baterii în timp real în unitatea de acţionare. P CICLURI DE CURĂŢARE (ID 1716) Ciclul înainte/înapoi va fi repetat un număr de ori definit de acest parametru. P FRECVENŢĂ CURĂŢARE ÎN SENS ÎNAINTE (ID 1717) P DURATĂ CURĂŢARE LA SENS ÎNAINTE (ID 1718) P FRECVENŢĂ LA CURĂŢARE ÎN SENS ÎNAPOI (ID 1719) P DURATĂ CURĂŢARE ÎN SENS ÎNAPOI (ID 1720) Funcţia de curăţare se bazează pe accelerarea şi decelerarea rapidă a pompei. Prin intermediul acestor parametri, utilizatorul poate defini timpii ciclului înainte/înapoi. P DURATĂ ACCELERARE CURĂŢARE (ID 1721) P DURATĂ DECELERARE CURĂŢARE (ID 1722) Utilizatorul poate defini şi rampe separate de accelerare şi decelerare pentru funcţia de curăţare automată cu aceşti parametri. 8 Tel (0) Fax +358 (0)

265 Valoarea de supraveghere şi descrierile parametrilor vacon Pompa Jockey P FUNCŢIE JOCKEY (ID 1674) Funcţia pompă Jockey este utilizată pentru comanda unei pompe Jockey mai mici cu ajutorul unui semnal digital de ieşire. Pompa Jockey poate fi utilizată dacă pentru comanda pompei principale este utilizat un controler PID. Această funcţie are trei moduri de lucru: Tabelul 132. Număr selecţie Nume selecţie Descriere 0 Neutilizat 1 PID în aşteptare Pompa Jockey va porni când opţiunea Aşteptare PID a pompei principale este activă şi se va opri când pompa principală se reactivează din modul de aşteptare. 2 PID în aşteptare (nivel) Pompa Jockey va porni atunci când modul de aşteptare PID este activ şi semnalul de răspuns PID scade sub nivelul definit de parametrul P Pompa Jockey se va opri atunci când semnalul de răspuns depăşeşte nivelul definit de parametrul P sau pompa principală se reactivează din modul aşteptare. PID ärvärde Jockeystoppnivå Jockeystartnivå PID-regulatorns uppvakningsnivå Utgångsfrekv PID Insomningsfördröjning PID vila Jockeypumpstyrning (Valt värde = PID-viloläge) Jockeypumpstyrning (Valt värde = PID-viloläge (nivå)) Figura 116. Modul de funcţionare al comenzii pompei Jockey 24-hour support +358 (0) vacon@vacon.com 8

266 vacon 263 Valoarea de supraveghere şi descrierile parametrilor Pompa de amorsare Pompa de amorsare este o pompă mai mică utilizată pentru amorsarea intrării unei pompe principale mai mari, în scopul de a preveni aspiraţia de aer la pompa principală. Funcţia pompă de amorsare este utilizată pentru comanda unei pompe de amorsare mai mici prin intermediul unui semnal digital de ieşire. Pentru pornirea pompei de amorsare înaintea pompei principale poate fi definit un interval de temporizare. Pompa de amorsare va funcţiona continuu atât timp cât şi pompa principală funcţionează. P FUNCŢIE AMORSARE (ID 1677) Permite comanda unei pompe externe de amorsare printr-o ieşire digitală când Comanda pompă amorsare a fost selectată pentru valoarea ieşirii digitale dorite. Pompa de amorsare va funcţiona continuu atât timp cât şi pompa principală funcţionează. Startkommando (Huvudpump) Primingpumpstyrning (Digital utgångssignal) Primingtid Utgångsfrekv (Huvudpump) 9141.emf Figura 117. P DURATĂ AMORSARE (ID 1678) Defineşte intervalul de timp dintre pornirea pompei de amorsare şi pornirea pompei principale. 8 Tel (0) Fax +358 (0)

267 Valoarea de supraveghere şi descrierile parametrilor vacon Funcţie antiblocare Funcţia antiblocare împiedică blocarea pompei în cazul în care pompa rămâne oprită (în aşteptare) pentru o perioadă lungă de timp, prin pornirea periodică a pompei, în cazul în care este în aşteptare. Pot fi configurate intervalul antiblocare, durata de funcţionare şi turaţia. P INTERVAL ANTIBLOCARE (ID 1696) Atunci când pompa se află în modul aşteptare, acest parametru defineşte intervalul de timp după care pompa este pornită la turaţia definită (P Frecvenţă antiblocare) pentru o perioadă de timp definită (P Durată de funcţionare antiblocare) pentru a nu permite pompei să se blocheze atunci când rămâne în modul aşteptare pentru o perioadă lungă de timp. Funcţia antiblocare poate fi utilizată atât pentru sistemele cu o singură unitate de acţionare, cât şi pentru cele cu unităţi de acţionare multiple şi poate fi acţionată doar atunci când pompa se află în modul aşteptare sau în standby (în sistemele cu unităţi de acţionare multiple). OBSERVAŢIE! Funcţia antiblocare este activată atunci când valoarea acestui parametru este setată la o valoare mai mare decât zero şi este dezactivată când are valoarea zero. P DURATĂ DE FUNCŢIONARE ANTIBLOCARE (ID 1697) Parametrul defineşte lungimea perioadei de timp în care pompa funcţionează atunci când funcţia antiblocare este activată. P FRECVENŢĂ ANTIBLOCARE (ID 1504) Parametrul defineşte referinţa de frecvenţă, care este utilizată atunci când funcţia antiblocare este activată Protecţie contra îngheţului Funcţia Protecţie contra îngheţului este utilizată pentru protejarea pompei contra deteriorărilor provocate de îngheţ prin pornirea şi funcţionarea pompei la o frecvenţă constantă de protecţie contra îngheţului în cazul în care pompa se află în modul de aşteptare iar temperatura măsurată a pompei scade sub temperatura de protecţie definită. Funcţia necesită un traductor sau un senzor de temperatură instalat pe carcasa pompei sau pe conducta de lângă pompă. 24-hour support +358 (0) vacon@vacon.com 8

268 vacon 265 Valoarea de supraveghere şi descrierile parametrilor 8.18 Contoare Unitatea de acţionare Vacon 100 FLOW are diverse contoare pentru contorizarea duratei de funcţionare şi a consumului de energie. Unele contoare măsoară valori totale iar altele pot fi resetate de către utilizator. Contoarele de energie sunt utilizate pentru măsurarea energiei absorbite din reţeaua de alimentare, iar celelalte contoare sunt utilizate pentru a măsura, de exemplu, durata de funcţionare a unităţii de acţionare sau durata de funcţionare a motoarelor. Toate valorile contoarelor pot fi supravegheate de la calculator, de la panoul de comandă sau de la busul de câmp. În cazul supravegherii de la panoul de comandă sau de la calculator, valorile contoarelor pot fi monitorizate din meniul M4 Diagnostic. În cazul utilizării busului de câmp, valorile contoarelor pot fi citite cu ajutorul numerelor de identificare. Scopul acestui capitol este de a descrie valorile contoarelor şi numerele de identificare necesare atunci când valorile contoarelor sunt citite prin intermediul busului de câmp. Acest capitol este valabil pentru pachetele software FW0065V017.vcx şi FW0072V003.vcx sau alte versiuni mai recente. Contor durată funcţionare Contor durată funcţionare unitate de comandă (valoare totală). Contorul nu poate fi resetat. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. Valoarea contorului pentru durata de funcţionare constă din următoarele valori de 16 biţi (UINT). ID 1754 Contor durată funcţionare (ani) ID 1755 Contor durată funcţionare (zile) ID 1756 Contor durată funcţionare (ore) ID 1757 Contor durată funcţionare (minute) ID 1758 Contor durată funcţionare (secunde) Exemplu: Valoarea 1a 143z 02:21 a Contorului de durată funcţionare este citită de la busul de câmp: ID1754: 1 (ani) ID1755: 143 (zile) ID1756: 2 (ore) ID1757: 21 (minute) ID1758: 0 (secunde) Contor parţial durată funcţionare Contor resetabil durată funcţionare pentru unitatea de comandă (valoare parţială). Contorul poate fi resetat de la calculator, de la panoul de comandă sau de la busul de câmp. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. Valoarea contorului parţial pentru durata de funcţionare constă din următoarele valori de 16 biţi (UINT). 8 Tel (0) Fax +358 (0)

269 Valoarea de supraveghere şi descrierile parametrilor vacon 266 ID 1766 Contor parţial durată funcţionare (ani) ID 1767 Contor parţial durată funcţionare (zile) ID 1768 Contor parţial durată funcţionare (ore) ID 1769 Contor parţial durată funcţionare (minute) ID 1770 Contor parţial durată funcţionare (secunde) Exemplu: Valoarea 1a 143z 02:21 a contorului parţial pentru durată funcţionare este citită de la busul de câmp: ID1766: 1 (ani) ID1767: 143 (zile) ID1768: 2 (ore) ID1769: 21 (minute) ID1770: 0 (secunde) ID 2311 Resetarea contorului parţial pentru durată de funcţionare Resetarea contorului parţial pentru durată de funcţionare. Contorul parţial pentru durată de funcţionare poate fi resetat de la calculator, de la panoul de comandă sau de la busul de câmp. În cazul utilizării calculatorului sau a panoului de comandă, contorul este resetat din meniul M4 Diagnostic. În cazul busului de câmp, contorul parţial pentru durată de funcţionare poate fi resetat prin introducerea unei limite de creştere (0 => 1) la ID2311 Resetare contor parţial durată funcţionare. Contor durată totală funcţionare Contor durată funcţionare motor (valoare totală). Contorul nu poate fi resetat. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. Valoarea contorului pentru durata totală de funcţionare constă din următoarele valori de 16 biţi (UINT). ID 1772 Contor durată totală funcţionare (ani) ID 1773 Contor durată totală funcţionare (zile) ID 1774 Contor durată totală funcţionare (ore) ID 1775 Contor durată totală funcţionare (minute) ID 1776 Contor durată totală funcţionare (secunde) Exemplu: Valoarea 1a 143z 02:21 a contorului pentru durată totală de funcţionare este citită de la busul de câmp: ID1772: 1 (ani) ID1773: 143 (zile) ID1774: 2 (ore) ID1775: 21 (minute) ID1776: 0 (secunde) Contor durată alimentare Contor durată alimentare unitate de putere (valoare totală). Contorul nu poate fi resetat. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. 24-hour support +358 (0) vacon@vacon.com 8

270 vacon 267 Valoarea de supraveghere şi descrierile parametrilor Valoarea contorului pentru durata de alimentare constă din următoarele valori de 16 biţi (UINT). ID 1777 Contor durată alimentare (ani) ID 1778 Contor durată alimentare (zile) ID 1779 Contor durată alimentare (ore) ID 1780 Contor durată alimentare (minute) ID 1781 Contor durată alimentare (secunde) Exemplu: Valoarea 1a 240z 02:18 a contorului duratei de alimentare este citită de la busul de câmp: ID1777: 1 (ani) ID1778: 240 (zile) ID1779: 2 (ore) ID1780: 18 (minute) ID1781: 0 (secunde) Contor de energie Cantitatea totală de energie preluată din reţeaua de alimentare. Contorul nu poate fi resetat. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. Valoarea contorului de energie constă din următoarele valori de 16 biţi (UINT). ID 2291 Contorul de energie Valoarea contorului are întotdeauna patru cifre semnificative. Formatul şi unitatea pentru Contor de energie vor fi modificate în mod dinamic în funcţie de valoarea Contor de energie (a se vedea exemplul de mai jos). Formatul şi unitatea contorului de energie pot fi supravegheate folosind ID2303 Format contor energie şi ID2305 Unitate contor energie. 8 Tel (0) Fax +358 (0)

271 Valoarea de supraveghere şi descrierile parametrilor vacon 268 Exemplu: 0,001 kwh 0,010 kwh 0,100 kwh 100,0 kwh 100,0 kwh 100,0 kwh 1,000 MWh 10,00 MWh 100,0 MWh 1,000 GWh etc. Exemplu: Dacă valoarea 4500 este citită de pe ID2291, valoarea 42 de pe ID2303 şi valoarea 0 de pe ID2305: Aceasta înseamnă 45,00 kwh. ID2303 Format contor energie Format contor energie defineşte locul virgulei zecimale în valoarea Contor de energie. 40 = 4 cifre, 0 cifre zecimale 41 = 4 cifre, 1 cifră zecimală 42 = 4 cifre, 2 cifre zecimale 43 = 4 cifre, 3 cifre zecimale Exemplu: 0,001 kwh (Format = 43) 100,0 kwh (Format = 41) 10,00 MWh (Format = 42) ID2305 Unitate contor energie Unitate contor energie defineşte unitatea pentru valoarea Contor energie. 0 = kwh 1 = MWh 2 = GWh 3 = TWh 4 = PWh Contor parţial energie Cantitatea de energie preluată din reţeaua de alimentare (valoare parţială). Contorul poate fi resetat de la calculator, de la panoul de comandă sau de la busul de câmp. Valoarea contorului poate fi citită de pe unitatea de acţionare prin citirea valorilor următoarelor numere ID prin intermediul busului de câmp. 24-hour support +358 (0) vacon@vacon.com 8

272 vacon 269 Valoarea de supraveghere şi descrierile parametrilor ID 2296 Contor parţial energie Valoarea contorului are întotdeauna patru cifre semnificative. Formatul şi unitatea pentru Contor parţial energie vor fi modificate în mod dinamic în funcţie de valoarea Contor parţial energie (a se vedea exemplul de mai jos). Formatul şi unitatea contorului de energie pot fi supravegheate folosind ID2307 Format contor parţial energie şi ID2309 Unitate contor parţial energie. Exemplu: 0,001 kwh 0,010 kwh 0,100 kwh 1,000 kwh 10,00 kwh 100,0 kwh 1,000 MWh 10,00 MWh 100,0 MWh 1,000 GWh etc. ID2307 Format contor parţial energie Formatul contorului parţial de energie defineşte locul virgulei zecimale în valoarea contor parţial energie. 40 = 4 cifre, 0 cifre zecimale 41 = 4 cifre, 1 cifră zecimală 42 = 4 cifre, 2 cifre zecimale 43 = 4 cifre, 3 cifre zecimale Exemplu: 0,001 kwh (Format = 43) 100,0 kwh (Format = 41) 10,00 MWh (Format = 42) ID2309 Unitate contor parţial energie Unitatea contorului parţial de energie defineşte unitatea pentru valoarea contor parţial energie. 0 = kwh 1 = MWh 2 = GWh 3 = TWh 4 = PWh ID2312 Resetare contor parţial energie Resetarea contorului parţial de energie. Contorul parţial de energie poate fi resetat de la calculator, de la panoul de comandă sau de la busul de câmp. În cazul utilizării calculatorului sau a panoului de comandă, contorul este resetat din meniul M4 Diagnostic. În cazul busului de câmp, contorul parţial de energie poate fi resetat prin introducerea unei limite de creştere (0 => 1) la ID2312 Resetare contor parţial de energie. 8 Tel (0) Fax +358 (0)

273 Urmărirea erorilor vacon URMĂRIREA ERORILOR Atunci când o stare de funcţionare neobişnuită este detectată de către diagnoza sistemului de comandă al unităţii de acţionare c.a., unitatea de acţionare iniţiază o notificare vizibilă, de exemplu pe panoul de comandă. Panoul de comandă va afişa codul, numele şi o scurtă descriere a erorii sau alarmei. Notificările variază, şi, în consecinţă, şi acţiunea necesară. Erorile fac unitatea de acţionare să se oprească şi necesită resetarea a unităţii. Alarmele informează despre stările de funcţionare neobişnuite şi solicită resetarea, dar unitatea de acţionare va continua să funcţioneze. Informaţiile necesită resetare, dar nu afectează funcţionarea unităţii de acţionare. Pentru unele erori aveţi posibilitatea să programaţi diverse răspunsuri în aplicaţie. A se vedea grupul de parametri Protecţii. Eroarea poate fi resetată cu Butonul de resetare de pe panoul de comandă sau prin terminalul I/O, busul de câmp sau instrumentul PC. Erorile sunt stocate în meniul Istoric erori, care poate fi consultat. Codurile pentru diverse tipuri de erori pot fi regăsite în tabelul de mai jos. OBSERVAŢIE! Când contactaţi distribuitorul sau fabrica producătoare în urma apariţiei unei erori, notaţi întotdeauna toate textele de pe ecran, codul erorii, numărul de ID al erorii, informaţiile privind sursa, lista erorilor active şi istoricul erorilor. Informaţiile privind sursa transmit utilizatorului originea erorii, cauza acesteia, locul în care s-a produs, precum şi alte informaţii detaliate. 9.1 Apariţia unei erori Atunci când apare o eroare şi unitatea de acţionare se opreşte pentru a examina cauza acesteia, acţionaţi după cum aţi fost sfătuit aici şi resetaţi eroarea fie cu o apăsare lungă (2 s) pe butonul Resetare de pe panoul de comandă, fie prin accesarea meniului Diagnostic (M4), apoi a meniului Resetare erori (M4.2) şi selectarea parametrului Resetare erori. STOP READY I/O ID: Main Menu Monitor ( 5 ) Parameters ( 12 ) Diagnostics ( 6 ) M4 STOP READY I/O ID: M4.1 Active faults ( 0 ) Reset faults Diagnostics Fault history ( 39 ) STOP READY I/O ID: Reset faults M4.2 Reset faults Figura 118. Numai pentru panou de comandă text: Selectaţi valoarea Da pentru parametru şi faceţi clic pe OK. Help 9153.emf 9152.emf Figura hour support +358 (0) vacon@vacon.com 9

274 vacon 271 Urmărirea erorilor 9.2 Istoric erori În meniul M4.3 Istoric erori veţi găsi un număr maxim de 40 de erori apărute. La fiecare eroare din memorie, veţi găsi, de asemenea, informaţii suplimentare (a se vedea mai jos). STOP READY I/O ID: M4.1 Active faults ( 0 ) Reset faults Diagnostics Fault history ( 39 )!! STOP READY I/O! ID: Fault history M4.3.3 External Fault Fault old External Fault Fault old Device removed Info old s s s STOP READY I/O! Device removed ID: M Code ID State Date Time Operating time Source1 Source2 Source3 Info old :46: s 9154.emf Figura 120. Mesajele afişate pe panoul de comandă text: 9155.emf Figura Tel (0) Fax +358 (0)

275 Urmărirea erorilor vacon Coduri eroare Cod eroare Eroare ID Tabelul 133. Coduri de eroare şi descrieri Nume eroare Cauză posibilă Remediu Supracurent (eroare hardware) Supracurent (eroare software) Supratensiune (eroare hardware) Supratensiune (eroare software) Eroare de pământare (eroare hardware) Eroare de pământare (eroare software) Comutator încărcare 7 60 Saturaţie Unitatea de acţionare c.a. a detectat un curent prea mare (>4*I H ) în cablul motorului: creştere bruscă alimentare scurt-circuit în cablurile motorului motor necorespunzător setările parametrilor nu sunt efectuate în mod corespunzător Tensiuneaa de legătură c.c. a depăşit limitele definite. timp decelerare prea scurt vârfuri de supratensiune mare la alimentare Măsurarea curentului a detectat faptul că suma curenţilor de fază ai motorului nu este zero. defecţiune izolaţie la cabluri sau motor eroare filtru (du/dt, sinus) Comutatorul de încărcare este închis iar informaţiile de răspuns sunt în continuare în mod DESCHIS. funcţionare defectuoasă defecţiune componentă Diverse cauze: IGBT nu-şi execută funcţia (este defect) scurtcircuit de desaturare în IGBT scurt-circuit sau suprasarcină rezistenţă de frână Verificaţi încărcarea. Verificaţi motorul. Verificaţi cablurile şi conexiunile. Faceţi o probă de identificare. Prelungiţi durata setată pentru timpul de accelerare (P / P ). Prelungiţi durata setată pentru timpul de decelerare (P / P ). Activaţi controlerul de supratensiune. Verificaţi tensiunea de intrare. Verificaţi cablurile motorului şi motorul. Verificaţi filtrele. Resetaţi eroarea şi reporniţi. Verificaţi semnalul de răspuns şi conexiunile cablurilor între placa de comandă şi placa de alimentare. Dacă eroarea reapare, contactaţi cel mai apropiat distribuitor. Nu poate fi resetată de la panoul de comandă. Întrerupeţi alimentarea. NU REPORNIŢI şi NU RECUPLAŢI ALIMENTAREA! Contactaţi producătorul. 24-hour support +358 (0) vacon@vacon.com 9

276 vacon 273 Urmărirea erorilor Cod eroare Eroare ID Nume eroare Cauză posibilă Remediu Comunicaţia între placa de comandă şi unitatea de putere s-a întrerupt. Defecţiune componente. Funcţionare defectuoasă. Defecţiune componente. Funcţionare defectuoasă. Tensiunea de alimentare auxiliară din unitatea de putere este prea mică. Defecţiune componente. Funcţionare defectuoasă. Tensiunea de fază la ieşire nu urmează referinţa. Eroare semnal de răspuns. Defecţiune componente. Funcţionare defectuoasă. Softul unităţii de putere şi cel al unităţii de comandă sunt incompatibile Versiunea softului nu poate fi citită. În unitatea de putere nu este instalat niciun software. Defecţiune componente. Funcţionare defectuoasă (problemă placă de putere sau placă de măsură). 608 CPU supraîncărcat. Eroare de sistem Defecţiune componente. Funcţionare defectuoasă. Defecţiune componente. Funcţionare defectuoasă. Eroare configurare Eroare software Defecţiune componente (placă de comandă) Funcţionare defectuoasă Defecţiune componente. Funcţionare defectuoasă. Funcţionare defectuoasă. Softul de sistem şi de aplicaţie nu sunt compatibile. Supraîncărcare resurse. Eroare încărcare, restaurare sau memorare parametru. Resetaţi eroarea şi reporniţi. Descărcaţi şi actualizaţi cu cea mai recentă versiune de software disponibilă pe pagina de Internet Vacon. Dacă eroarea reapare, contactaţi cel mai apropiat distribuitor. RESETAŢI eroarea şi întrerupeţi de două ori alimentarea unităţii de acţionare. Descărcaţi şi actualizaţi cu cea mai recentă versiune de software disponibilă pe pagina de Internet Vacon. Resetaţi eroarea şi reporniţi. Descărcaţi şi actualizaţi cu cea mai recentă versiune de software disponibilă pe pagina de Internet Vacon. Dacă eroarea reapare, contactaţi cel mai apropiat distribuitor. Încărcaţi setările predefinite din fabrică. Descărcaţi şi actualizaţi cu cea mai recentă versiune de software disponibilă pe pagina de Internet Vacon. 9 Tel (0) Fax +358 (0)

277 Urmărirea erorilor vacon 274 Cod eroare 9 80 Tensiune sub limită (eroare) Fază intrare Eroare ID Nume eroare Cauză posibilă Remediu Supraveghere fază ieşire Temperatură sub limită la unitatea de acţionare c.a. (eroare) Supratemperatură unitate de acţionare c.a. (eroare, radiator termic) Supratemperatură unitate de acţionare c.a. (alarmă, radiator) Supratemperatură unitate de acţionare c.a. (eroare, placă) Supratemperatură unitate de acţionare c.a. (alarmă, placă) Blocare arbore motor Tensiunea de legătură c.c. este sub limitele de tensiune definite. tensiune de alimentare prea mică defecţiune componentă siguranţă de intrare defectă comutatorul de încărcare extern nu este închis OBSERVAŢIE! Această eroare este activată numai dacă unitatea de acţionare este în starea Funcţionare. problemă la tensiunea de alimentare siguranţă arsă sau defecţiuni la cablurile de alimentare Sarcina trebuie să fie cel puţin la un nivel de % pentru ca supravegherea să funcţioneze. Măsurătoarea actuală a detectat că nu există curent într-una dintre fazele motorului. problemă la motor sau la cablurile motorului. eroare filtru (du/dt, sinus) Temperatură prea mică măsurată la radiatorul unităţii de putere sau la placa de putere. Temperatură prea ridicată măsurată la radiatorul unităţii de putere sau la placa de putere. OBSERVAŢIE! Limitele de temperatură ale radiatorului sunt specifice gabaritului. Motorul este blocat. În cazul unei întreruperi temporare a tensiunii de alimentare, resetaţi eroarea şi reporniţi unitatea de acţionare c.a. Verificaţi tensiunea de alimentare. Dacă este cea corectă, s-a produs o eroare internă. Verificaţi dacă au existat anomalii în reţeaua electrică. Contactaţi cel mai apropiat distribuitor. Verificaţi tensiunea de alimentare, siguranţele şi cablul de alimentare, puntea redresoare şi poarta de comandă a tiristorului (MR6->). Verificaţi cablul motorului şi motorul. Verificaţi du/dt sau sinus la filtru. Temperatura ambiantă este prea mică pentru unitatea de acţionare c.a. Mutaţi unitatea de acţionare c.a. într-un loc mai cald. Verificaţi debitul actual şi circulaţia aerului de răcire. Verificaţi dacă pe radiator nu există depuneri de praf. Verificaţi temperatura ambiantă. Asiguraţi-vă că frecvenţa de comutare nu este prea mare în raport cu temperatura ambiantă şi cu sarcina motorului. Verificaţi ventilatorul de răcire. Verificaţi motorul şi sarcina. 24-hour support +358 (0) vacon@vacon.com 9

278 vacon 275 Urmărirea erorilor Cod eroare Eroare ID Supratemperatură motor Subîncărcare motor Suprasarcină pe partea de putere (supraveghere pe durată scurtă) Suprasarcină pe partea de putere (supraveghere pe durată lungă) Eroare com.motor Pornirea nu este posibilă Termistor Atex Nume eroare Cauză posibilă Remediu Motorul este supraîncărcat. Motorul este subîncărcat. Puterea unităţii de acţionare CA este prea mare. Apare numai în aplicaţia specifică clientului, dacă funcţia este folosită. Identificarea unghiului de pornire nu areuşit. Rotorul se roteşte în timpul indentificării Noul unghi identificat nu se potriveşte cu valoarea existentă Pornirea unităţii de acţionare a fost blocată. Solicitarea de funcţionare este ACTIVATĂ când un soft nou (firmware nou sau aplicaţienouă), o setare de parametru sau orice alt fişier care afectează funcţionarea unităţii de acţionare, au fost încărcate în unitatea de acţionare. Termistorul Atex a detectat o supratemperatură Reduceţi sarcina motorului. Dacă nu există o supraîncărcare la nivelul motorului, verificaţi parametrii de temperatură ai modelului (parametrul Grupul 3.9: protecţii). Verificaţi sarcina. Verificaţi parametrii. Verificaţi du/dt şi sinus la filtre. Reduceţi sarcina. Verificaţi dimensionarea unităţii de acţionare. Este prea mică pentru sarcină? Resetaţi eroarea şi reporniţi unitatea de acţionare c.a. Măriţi nivelul curentului de identificare. A se vedea istoricul erorilor pentru mai multe informaţii. Resetaţi eroarea şi opriţi unitatea de acţionare c.a. Încărcaţi softul şi porniţi unitatea de acţionare c.a. Resetaţi eroarea. Verificaţi termistorul şi conexiunile acestuia. 9 Tel (0) Fax +358 (0)

279 Urmărirea erorilor vacon 276 Cod eroare Eroare ID Nume eroare Cauză posibilă Remediu Oprire de siguranţă Oprire de siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Configurare siguranţă Diagnoză de siguranţă Diagnoză de siguranţă Diagnoză de siguranţă Siguranţă cuplu dezactivată Semnalul A pentru oprire de siguranţă nu permite unităţii de acţionare c.a. să fie setată în starea PREGĂTIT Semnalul B pentru oprire de siguranţă nu permite unităţii de acţionare c.a. să fie setată în starea PREGĂTIT Apare când comutatorul de configurare siguranţă a fost instalat În unitatea de acţionare au fost detectate prea multe plăci opţionale STO. Numai o singură placă este acceptată. O placă opţională STO a fost instalată într-un slot incorect. Comutatorul de configurare siguranţă lipseşte de pe placa de comandă. Comutatorul de configurare siguranţă a fost montat incorect pe placa de comandă. Comutatorul de configurare siguranţă de pe placa opţională STO a fost montat incorect. Comunicaţia cu placa opţională STO a fost întreruptă. Hardul şi placa opţională STO nu sunt compatibile Eroare componente pe placa opţională STO Eroare diagnoză termistor ATEX. Conectarea intrării termistorului ATEX nu a reuşit. Scurtcircuit la conexiunea de intrare a termistorului ATEX. A fost acţionat butonul de oprire urgentă sau a fost iniţiată oaltă operaţie STO. Resetaţi eroarea şi reporniţi unitatea de acţionare c.a. Verificaţi semnalele de la placa de comandă spre unitatea de putere şi conectorul D. Scoateţi comutatorul de configurare siguranţă de pe placa de comandă. Îndepărtaţi plăcile opţionale STO suplimentare. A se vedea manualul de siguranţă. Plasaţi placa opţională STO în slotul corect. A se vedea manualul de siguranţă. Montaţi comutatorul de configurare siguranţă pe placa de comandă. A se vedea manualul de siguranţă. Montaţi comutatorul de configurare siguranţă în locul corect pe placa de comandă. A se vedea manualul de siguranţă. Verificaţi montarea comutatorului de configurare siguranţă pe placa opţională STO. A se vedea manualul de siguranţă. Verificaţi montarea plăcii opţionale STO. A se vedea manualul de siguranţă. Resetaţi unitatea de acţionare şi reporniţi. Dacă eroarea reapare, contactaţi cel mai apropiat distribuitor. Resetaţi unitatea de acţionare şi reporniţi. Dacă eroarea reapare, schimbaţi placa opţională. Verificaţi conexiunea de intrare a termistorului ATEX. Verificaţi conexiunea ATEX externă. Verificaţi termistorul ATEX extern. Când funcţia STO este activată, unitatea de acţionare este în stare de siguranţă. 24-hour support +358 (0) vacon@vacon.com 9

280 vacon 277 Urmărirea erorilor Cod eroare Ventilator de răcire Ventilator de răcire Mod incend. activ Eroare ID Nume eroare Cauză posibilă Remediu Dispozitiv schimbat (acelaşi tip) Dispozitiv schimbat (acelaşi tip) Dispozitiv schimbat (acelaşi tip) Dispozitiv schimbat (acelaşi tip) Dispozitiv schimbat (acelaşi tip) Dispozitiv adăugat (acelaşi tip) Dispozitiv adăugat (acelaşi tip) Dispozitiv adăugat (acelaşi tip) Dispozitiv adăugat (acelaşi tip) Turaţia ventilatorului nu urmează cu precizie referinţa de turaţie. Unitatea de acţionare c.a. funcţionează, totuşi, corespunzător. Această eroare apare numai la MR7 şi la unităţile de acţionare mai mari. Durata de viaţă a ventilatorului ( h) s-a epuizat. Modul incendiu al unităţii de acţionare este activat. Protecţiile unităţii de acţionare nu sunt utilizate. OBSERVAŢIE! Această alarmă este resetată automat când modul incendiu este dezactivat. Unitatea de putere a fost schimbată cu una de mărime corespunzătoare. Dispozitivul este pregătit pentru utilizare. Parametrii sunt deja disponibili în unitatea de acţionare. Placa opţională din slotul B a fost schimbată cu una care a fost introdusă anterior în acelaşi slot. Dispozitivul este pregătit pentru utilizare. La fel ca ID362, dar cu referire la slotul C. La fel ca ID362, dar cu referire la slotul D. La fel ca ID362, dar cu referire la slotul E. Placă opţională adăugată în slotul B. Placa opţională a fost introdusă anterior în acelalşi slot. Dispozitivul este pregătit pentru utilizare. La fel ca ID372, dar cu referire la slotul C. La fel ca ID372, dar cu referire la slotul D. La fel ca ID372, dar cu referire la slotul E. Resetaţi eroarea şi reporniţi. Curăţaţi sau schimbaţi ventilatorul. Schimbaţi ventilatorul şi resetaţi contorul pentru durata de viaţă a ventilatorului. Verificaţi setările parametrilor şi semnalele. Unele protecţii ale unităţii de acţionare sunt dezactivate. Resetaţi eroarea. OBSERVAŢIE! Unitatea de acţionare rebootează după resetare. Resetaţi eroarea. Vor fi utilizate setările vechi ale parametrilor. A se vedea mai sus. A se vedea mai sus. A se vedea mai sus. Dispozitivul este pregătit pentru utilizare. Vor fi utilizate setările vechi ale parametrilor. A se vedea mai sus. A se vedea mai sus. A se vedea mai sus. 9 Tel (0) Fax +358 (0)

281 Urmărirea erorilor vacon 278 Cod eroare Aparat îndepărtat 383 Aparat îndepărtat 384 Aparat îndepărtat 385 Aparat îndepărtat Aparat necunosc Eroare ID Nume eroare Cauză posibilă Remediu Temperatură IGBT Dispozitiv schimbat (alt tip) Dispozitiv schimbat (alt tip) Dispozitiv schimbat (alt tip) Dispozitiv schimbat (alt tip) Dispozitiv adăugat (alt tip) Dispozitiv adăugat (alt tip) Dispozitiv adăugat (alt tip) Dispozitiv adăugat (alt tip) Placă opţională îndepărtată din slotul A sau B. La fel ca ID380, dar cu referire la slotul C. La fel ca ID380, dar cu referire la slotul D. La fel ca ID380, dar cu referire la slotul E. Dispozitiv necunoscut conectat (unitate de putere/placă opţională) Temperatura IGBT calculată este prea ridicată. Sarcină motor prea ridicată Temperatură ambiantă prea ridicată Eroare hardware Unitate de putere schimbată cu una de alt tip. Parametrii nu sunt disponibili în setări. Placa opţională din slotul C a fost schimbată cu una care nu a fost anterior prezentă în acelaşi slot. Setările parametrilor nu au fost salvate. La fel ca ID433, dar cu referire la slotul D. La fel ca ID433, dar cu referire la slotul D. A fost adăugată o unitate de putere de tip diferit. Parametrii nu sunt disponibili în setări. S-a adăugat o placă opţională ce nu a fost prezentă anterior în acelaşi slot în slotul C. Setările parametrilor nu au fost salvate. La fel ca ID443, dar cu referire la slotul D. La fel ca ID443, dar cu referire la slotul E. Aparatul nu mai este disponibil. Resetaţi eroarea. Aparatul nu mai este disponibil. Dacă eroarea reapare, contactaţi cel mai apropiat distribuitor. Verificaţi setările parametrilor. Verificaţi debitul actual şi circulaţia aerului de răcire. Verificaţi temperatura ambiantă. Verificaţi dacă pe radiator nu există depuneri de praf. Asiguraţi-vă că frecvenţa de comutare nu este prea mare în raport cu temperatura ambiantă şi cu sarcina motorului. Verificaţi ventilatorul de răcire. Faceţi o probă de identificare. Resetaţi eroarea. OBSERVAŢIE! Unitatea de acţionare rebootează după resetare. Setaţi din nou parametrii unităţii de putere. Resetaţi eroarea. Setaţi din nou parametrii plăcii opţionale. A se vedea mai sus. A se vedea mai sus. Resetaţi eroarea. OBSERVAŢIE! Unitatea de acţionare rebootează după resetare. Setaţi din nou parametrii unităţii de putere. Setaţi din nou parametrii plăcii opţionale. A se vedea mai sus. A se vedea mai sus. 24-hour support +358 (0) vacon@vacon.com 9

282 vacon 279 Urmărirea erorilor Cod eroare Ceas în timp real Eroare ID Nume eroare Cauză posibilă Remediu Software actualizat Eroare nivel redus la AI Eroare externă dispozitiv Eroare comunicaţie panou de comandă Eroare comunicaţie bus de câmp 1354 Eroare slot A Nivelul tensiunii bateriei RTC este prea scăzut şi bateria trebuie schimbată. Softul unităţii de acţionare a fost actualizat (fie întregul pachet software, fie aplicaţia). Cel puţin unul dintre semnalele analogice de intrare disponibile au scăzut sub 50 % din domeniul minim definit pentru semnal. Cablul de comandă este întrerupt sau slăbit. Sursa de semnalului s-a defectat. Semnalul digital de intrare definit cu parametrul P sau P a fost activat pentru a semnala situaţia de eroare la nivelul dispozitivului extern. Conexiunea dintre panoul de comandă şi unitatea de acţionare c.a. este întreruptă Conexiunea de date între masterul şi placa busului de câmp este întreruptă Înlocuiţi bateria. Nu este necesară nicio acţiune. Schimbaţi componentele defecte. Verificaţi circuitul analogic de intrare. Verificaţi dacă parametrul Domeniu semnal AI1 este setat corect. Eroare definită de utilizator. Verificaţi intrările/schemele digitale. Verificaţi conexiunea panoului de comandă şi, eventual, a cablul panoului de comandă Verificaţi instalarea şi masterul busului de câmp Eroare slot B 1554 Eroare slot C 1654 Eroare slot D Placă opţională sau slot defect Verificaţi placa şi slotul. Contactaţi cel mai apropiat distribuitor Eroare slot E Identificare Funcţia de identificare nu a reuşit Eroare oprire rapidă Alarmă oprire rapidă Eroare comunicaţie PC Oprire rapidă activă Oprire rapidă activă Conexiunea de date între PC şi unitatea de acţionare c.a. este întreruptă Verificaţi dacă motorul este conectat la unitatea de acţionare. Asiguraţi-vă că nu există sarcină la arborele motorului. Asiguraţi-vă că nu se va dezactiva comanda de pornire înainte de finalizarea identificării. Verificaţi motivul activării opririi rapide. După identificare şi corectare, resetaţi eroarea şi reporniţi unitatea de acţionare. A se vedea parametrul P şi grupul de parametri Verificaţi instalarea, cablul şi bornele dintre PC şi unitatea de acţionare c.a. 9 Tel (0) Fax +358 (0)

283 Urmărirea erorilor vacon 280 Cod eroare Eroare ID Eroare intrare termistor 1 Eroare intrare termistor 2 Eroare intrare termistor 3 Alarmă contor întreţinere 1 Eroare contor întreţinere 1 Alarmă contor întreţinere 2 Eroare contor întreţinere 2 Eroare comunicaţie bus de câmp Pornire blocată >5 conexiuni Nume eroare Cauză posibilă Remediu Timeout umplere lină Eroare supraveghere semnal răspuns (PID1) Eroare supraveghere semnal răspuns (PID extern) Intrarea termistorului a detectat ocreştere a temperaturii motorului Contorul de întreţinere a atins limita de alarmă. Contorul de întreţinere a atins limita de eroare. Contorul de întreţinere a atins limita de alarmă. Contorul de întreţinere a atins limita de alarmă. Număr ID inexistent folosit pentru mapare valori la ieşirea pentru date de proces bus de câmp. Nu se pot converti una sau mai multe valori pentru ieşirea de date de proces bus de câmp. Depăşire când se mapează şi se convertesc valori pentru ieşire date de proces bus de câmp (16 biţi). Comanda de pornire este activă şi a fost blocată pentru a preveni rotirea accidentală a motorului în timpul primei alimentări. A fost depăşit numărul maxim de 5 conexiuni de câmp sau la instrumentul PC active simultan, acceptate de aplicaţie. Funcţia de umplere lină din controlerul PID a expirat. Valoarea de proces dorită nu a fost atinsă în acest interval. Controler PID: Valoarea semnalului de răspuns este sub limitele de supraveghere (P , P ) şi de temporizare (P ), dacă au fost setate. Controler PID extern: Valoarea semnalului de răspuns a depăşit limitele de supraveghere (P , P ) şi de temporizare (P ), dacă au fost setate. Verificaţi răcirea motorului şi sarcina. Verificaţi conexiunea termistorului. Dacă intrarea termistorului nu este folosită, ea trebuie scurtcircuitată. Contactaţi cel mai apropiat distribuitor. Efectuaţi lucrările de întreţinere necesare şi resetaţi contorul. A se vedea parametrii B sau P Verificaţi parametrii din meniul pentru mapare date bus de câmp (paragraful 4.6). Valoarea mapată poate fi de un tip nedefinit. Verificaţi parametrii din meniul pentru mapare date bus de câmp (paragraful 4.6). Verificaţi parametrii din meniul pentru mapare date bus de câmp (paragraful 4.6). Resetaţi unitatea de acţionare pentru a reveni la funcţionarea normală. Necesitatea repornirii depinde de setările parametrilor. Îndepărtaţi conexiunile active în exces. Motivul ar putea fi o conductă spartă. Verificaţi procesul. Verificaţi parametrii din meniul Umplere lină M Verificaţi procesul. Verificaţi setările de parametri, limitele de supraveghere şi temporizarea. Verificaţi procesul. Verificaţi setările de parametri, limitele de supraveghere şi temporizarea. 24-hour support +358 (0) vacon@vacon.com 9

284 vacon 281 Urmărirea erorilor Cod eroare Eroare ID Nume eroare Cauză posibilă Remediu Supraveghere presiune intrare Eroare temperatură 1 Eroare temperatură 2 Durată funcţionare pompă Durată funcţionare pompă Neacceptat Semnalul de supraveghere presiune intrare (P ) a scăzut sub limita de alarmă (P ). Semnalul de supraveghere presiune intrare (P ) a scăzut sub limita de eroare (P ). Cel puţin unul dintre semnalele de intrare temperatură selectate (P ) a atins limita de alarmă (P ). Cel puţin unul dintre semnalele de intrare temperatură selectate (P ) a atins limita de eroare (P ). Cel puţin unul dintre semnalele de intrare temperatură selectate (P ) a atins limita de eroare (P ). Cel puţin unul dintre semnalele de intrare temperatură selectate (P ) a atins limita de eroare (P ). În sistemul cu pompe multiple, cel puţin unul dintre contoarele ce măsoară durata de funcţionare a pompei adepăşit limita de alarmă definită de utilizator În sistemul cu pompe multiple, cel puţin unul dintre contoarele ce măsoară durata de funcţionare a pompei adepăşit limita de eroare definită de utilizator Aplicaţie utilizată neacceptată. Placă opţională sau slot utilizat neacceptate. Verificaţi procesul. Verificaţi parametrii din meniul M Verificaţi senzorul de presiune intrare şi conexiunile. Identificaţi cauza creşterii de temperatură. Verificaţi senzorul de temperatură şi conexiunile. Verificaţi dacă intrarea de temperatură este cablată în cazul în care nu este conectat niciun senzor. Pentru informaţii suplimentare, a se vedea manualul plăcii opţionale. Efectuaţi lucrările de întreţinere necesare, resetaţi contorul şi alarma. (A se vedea cap ) Efectuaţi lucrările de întreţinere necesare, resetaţi contorul şi eroarea. (A se vedea cap ) Schimbaţi aplicaţia Îndepărtaţi placa opţională 9 Tel (0) Fax +358 (0)

285 Anexa 1 vacon ANEXA Valorile presetate ale parametrilor conform aplicaţiei selectate Valorile presetate ale următorilor parametri variază în funcţie de asistentul de aplicaţie selectat. Tabelul 134. Valorile presetate ale parametrilor conform aplicaţiei Presetat Index Parametru Standard HVAC Comandă PID Pompe multiple (o singură unitate de acţionare) Pompe multiple (unităţi de acţionare multiple) Unitate ID Descriere P3.2.1 Punct de comandă de la distanţă = Comandă I/O P3.2.2 Local/la distanţă = La distanţă P3.2.6 Logică A I/O = Înainte-înapoi 2 = Înainte-Înapoi (limită) P3.2.7 Logică B I/O = Înainte-Înapoi (limită) P Selectare referinţă A I/O = AI1 + AI2 7 = PID P Selectare referinţă B I/O = AI1 P P Selectare referinţă panou de comandă Selectare referinţă bus de câmp = Referinţă panou de comandă 3 = Valoare referinţă bus de câmp P Mod frecvenţă presetată = Codificat binar P Frecvenţă presetată 1 10,0 10,0 10,0 10,0 10,0 Hz 105 P Frecvenţă presetată 2 15,0 15,0 15,0 15,0 15,0 Hz 106 P Frecvenţă presetată 3 20,0 20,0 20,0 20,0 20,0 Hz 126 P Activare referinţă golire P Referinţă golire P Referinţă comutare 1 0,0 0,0 0,0 0,0 50,0 Hz 1239 P Rampă comutare 10,0 10,0 10,0 10,0 3,0 s 1257 P Semnal comandă 1 A P Semnal comandă 2 A P Semnal comandă 1 B P Forţare comandă I/O B P Forţare referinţă I/O B P Forţare comandă la bus de câmp P Forţare comandă de la panou de comandă P Eroare externă (închis) hour support +358 (0) vacon@vacon.com 10

286 vacon 283 Anexa 1 P Resetare eroare (închis) P Select. frecv. preset P Select. frecv. preset P Tabelul 134. Valorile presetate ale parametrilor conform aplicaţiei Selectare frecvenţă presetată P Selectare punct de referinţă PID P Activare comutare DI P Referinţă golire activare P Interblocare pompă P Interblocare pompă P Interblocare pompă P Selectare semnal AI P Timp filtr. AI s 378 P Domeniu semnal AI = 0 10 V / 0 20 ma P Min. AI1 utiliz. 0,0 0,0 0,0 0,0 0,0 380 P Max. AI1 utiliz. 100,0 100,0 100,0 100,0 100,0 381 P Inversiune semnal AI P Selectare semnal AI P Timp filtr. AI s 389 P Domeniu semnal AI = 2 10 V / 4 20 ma P Min. AI2 utiliz. 0,0 0,0 0,0 0,0 0,0 391 P Max. AI2 utiliz. 100,0 100,0 100,0 100,0 100,0 392 P Inversiune semnal AI P Funcţie RO = Funcţionare P Funcţie RO = Eroare P Funcţie RO = Pregătit P Funcţie AO = Frecvenţă ieşire P Timp filtr. AO1 1,0 1,0 1,0 1,0 1,0 s P Semnal min. AO P Scală min. AO1 0,0 0,0 0,0 0,0 0, P Scală max. AO1 0,0 0,0 0,0 0,0 0, P Resetare automată = Dezactivat 1 = Activat P Selectare punct de referinţă PID P Sursă 1 punct de referinţă PID = Punct de referinţă 1 panou de comandă P Sursă 2 punct de referinţă PID = Punct de referinţă 2 panou de comandă P Funcţie răspuns PID P Sursă răspuns PID Tel (0) Fax +358 (0)

287 Anexa 1 vacon 284 Tabelul 134. Valorile presetate ale parametrilor conform aplicaţiei P Mod pompe multiple P Număr de pompe P Interblocare pompă P Schimbare automată P Pompe schimbate automat P Interval schimbare automată ,0 48, P Limită frecvenţă schimbare automată ,0 50,0 Hz 1031 P Limită schimbare automată pompă P Lăţime de bandă ,0 10,0 % 1097 P Tempor.lăţim.bdă s 1098 P Viteză constantă de producţie ,0 % 1513 P Limită pompe funcţionale P5.7.1 Durată timeout min 804 P5.7.2 Pagină implicită = Supraveghere multiplă 24-hour support +358 (0) vacon@vacon.com 10

288

289

290 Find your nearest Vacon office on the Internet at: Manual authoring: Vacon Plc. Runsorintie Vaasa Finland Subject to change without prior notice 2013 Vacon Plc. Document ID: Rev. C
