PCD1.G5020-A20. E-Line RIO 8DI, 4Rel, 16AI, 4AO. Funktioner. Mått och installation. Allmänna tekniska data

Transkript

1 Datablad PCD1.G5020-A20 E-Line RIO 8DI, Rel, 16AI, AO E-line RIO-modulerna kommunicerar via RS85 och deras mix av in- och utgångar är speciellt framtagen för HVC-tillämpningar. Tack vare den kompakta designen fungerar de även bra i trånga utrymmen. Installation och underhåll underlättas av att varje utgång kan ställas manuellt. Modulerna kan programmeras enkelt med hjälp av ett komplett FBox-bibliotek med tillhörande webbmallar. Funktioner Optimerat S-Bus protokoll för snabbare kommunikation ( x snabbare) Lokal omställning av användarnivå via webbpanelen eller via knappar på modulen Specifik I/O-mix lämplig för HVAC-system Enkel programmering med hjälp av FBox-bibliotek och webbmallar Industriell hårdvara i enlighet med IEC EN Elektriskt isolerat RS-85-gränssnitt Allmänna tekniska data Mått och installation Strömförsörjning Spänning 2 VDC, 15/+20% max. inkl. 5% rippel (i enlighet med EN/IEC ) Elektrisk isolering 500 VDC mellan matningsspänning och RS-85 Energiförbrukning W Gränssnitt Kommunikationsgränssnitt RS-85 med galvanisk isolering Baud rate: 9,600, 19,200, 38,00, 57,600, 115,200 bps (Autobauding) Adress switch för S-Bus adress Termineringsmotstånd Två vridomkopplare 0 9 Adressintervall 0 98 Integrerad, kan aktiveras via en trådbygel Allmänt Montage på 35 mm montageskena (enligt DIN EN TH35) Omgivningstemperatur Drift: C Lager: C Bredd kapsling 6 mod (105 mm) Kompatibel med normkapsling (enligt DIN 3880, 2 55 mm)

2 In- och utgångskonfiguration Digital inputs Number 8 Input voltage Switching level V, V Input current Analogue inputs Number 8 Galvanic separation Signal range and measured values ( ) Maximum input voltage No Voltage measurement... 0 V +10 V -10 V +10 V Resistance Ω 2500 Ω 0 Ω 7500 Ω 0 Ω 300 kω NTC10k Ω 300 kω NTC20k Ω 300 kω Pt C +00 C Ni C +210 C C +10 C Input delay Channel update Voltage measurement Resistance 10 values Mode Resolution [bit] Voltage 13 Voltage 12 + sign Resistance Ω Ω Resistance Ω Ω: Ω Ω: Ω Resistance kω kω: Ω kω: Ω kω: Ω kω: Ω kω: kω Resolution [measured value] Accuracy (at TAmbient = 25 C) Display R IN R IN (standard) or user scaling (standard) or user scaling 0 25, , ,000,000 NTC10k [2] C: C [1] NTC20k [2] C: C C: < 0.15 C [1] Pt C: C Ni C: C Ni 1000 L&S C: C [1] [2] Relay outputs Number Switching voltage max. Switching current max. Contact protection Local manual override changeovers None Override operation by button 2

3 In- och utgångskonfiguration Analogue outputs Number Resolution Signal range Local manual override Manual control by button and potentiometer Protection Short-circuit protection Resolution Max. load at output at Accuracy (at TAmbient = 25 C) Residual ripple Temperature error (0 C +55 C) Output delay Channel update 3

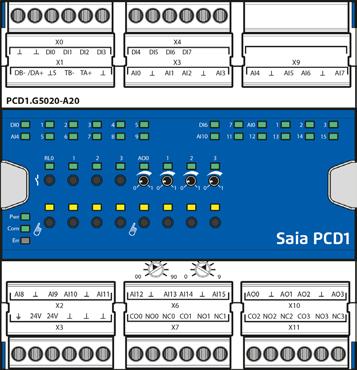

4 Plintteknik med kabelhylsor. Bussledningar DB och / DA-plintarna används för utbyte av data mellan moduler. Bussen är vidarekopplad genom att använda en plint per kabel detta för att inte bryta bussens anslutning när du tar bort kontakten på modulen. Anslutning Enheten drivs med 2 VDC spänningsmatning. måste användas för busskabeldragning. Kommunikationsbussen kan termineras med internt termineringsmotstånd, med hjälp av en trådbrygga. Hårdvaruöversikt Kopplings anvisningar Digital ingång Source operation DI GND + - Analog ingång AI AGND Relä (växlande) CO NC NO Analog utgång AO GND Termineringmotstånd DB /DA+ D /D TB TA+ GND Jord DGND D digital galvanisk isolerad jord AGND A analog galvanisk isolerad jord SGND S signal jord D#

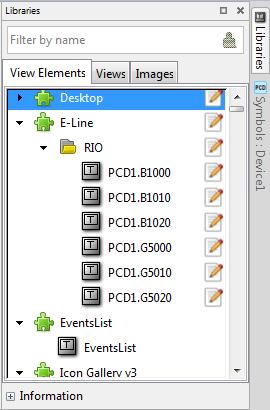

5 Programmering Modulerna adresseras och programmeras med Saia PG5 Fupla FBoxar. Webb mallar är tillgängliga för drift och visualisering av manuella styrningsfunktionen. Fupla Manuell hantering FBox S-Bus initiering E-Line Bibliotek Kommunikations- FBox Dataöverföring till I / O via Optimerad S-Bus status vid bussavbrottet eller timeout Direkt generering av symbolerna Läsning och skrivning av status för manuellt läge Direkt kompatibilitet med webbmakron Ytterligare information, inklusive vilka FBoxar som stöds, Komma igång, etc. kan hittas på vår supportsida. Webb templates Webbmallar är tillgängliga för drift och visualisering av manuella driftfunktioner. FBox för enheter Genom att använda den manuella funktionen kan driftsättning ske oberoende av master-stationen. Dessutom kan den manuella körningen också kontrolleras på distans med hjälp av en pekskärm. Om kommunikationen ligger nere behåller modulen det manuellt inställda värdet. Traditionella manuella inställningar i skåpsdörren via potentiometrar och switchar kan därför helt ersättas av denna lösning. manuella driftsfunktionen: Driftsläge Beskrivning på modul Drift via (S-Bus) 1 Manuell drift avslagen 2 Drift tillåten endast från modulen 3 Drift tillåten från modulen och begränsad drift från panelen. Om manuell drift aktiveras på modulen, kan den inte återställas från panelen. (villkorlig) Obegränsad drift från panel och modul 5 P Beroende på tillämpningen, återställning av manuellt inställda värden återställas från en panel. För att uppfylla detta krav, är det möjligt att inaktivera eller begränsa manuell driftsfunktion. In- / utgångar i E-Line RIO modulerna kan programmeras via standard S-Bus. Blandat driftsläge rekommenderas inte. 5
