Datablad PD1.A2000-A20 E-Line S-Serie RI 6 relä 16 A E-Lines S-Serie RI:n styrs via RS-485 seriell kommunikation, protokoll S-Bus och Modbus för decentraliserad automation med industriell kvalitet.

1 Datablad PD1.A2000-A20 E-Line S-Serie RI 6 relä 16 A E-Lines S-Serie RI:n styrs via RS-485 seriell kommunikation, protokoll S-Bus och Modbus för decentraliserad automation med industriell kvalitet. I/-blandningen är speciellt konstruerad för byggautomationstillämpningar. Den kompakta konstruktionen enligt DI gör det möjligt att montera dom i normkapslingar och även i begränsade utrymmen. Installation och underhåll underlättas av att varje utgång har handstyrning. Fjärrunderhåll är också möjligt med hjälp av handstyrning via webbgränssnittet i Saia PG5. Programmeringen är mycket effektiv och snabb med ett komplett FBox-bibliotek med webbmallar för S-Bus. Individuella program kan direkt få tillgång till datapunkterna via register och flaggor. Funktioner ptimerat S-Bus protokoll för snabbare kommunikation Modbus protokoll för kommunikation* Lokal omställning av användarnivå via webbpanelen eller via knappar på modulen Enkel programmering med hjälp av FBox-bibliotek och webbmallar Industriell hårdvara i enlighet med IE E Jackbara plintar som skyddas med flaps Bygel för strömförsörjning och kommunikation Termineringsmotstånd integrerat Flerfärgade LED för indikering och märkning av I / * Default levereras modulen för S-Bus Data Mode med Autobaud detektering. För att konfigurera Modbus krävs Windows appen E-Line App. Allmänna tekniska data Mått och installation Strömförsörjning Spänning Energiförbrukning 24 VD, 15/+20% max. incl. 5% ripple (I enligt med E/IE ) W Strömförsörjningsbrygga 24 VD, 5 A max., upp till 40 moduler Gränssnitt Kommunikations gränssnitt RS-485 Baud rate: 9 600, , , , bps (Autobauding) Micro USB, Type B Adresswitch Två vridomkopplare 0 9 Adressintervall 0 98 Termineringsmotstånd Integrerad kan aktiveras via en trådbygel Allmänt mgivningstemperatur Drift: Lager: Skyddsklass IP 20 Förpackning Singelkartong per modul inkl. plintar samt 1 bygelbrygga Bredd på kapsling 6 mod. (105 mm) Kompatibel med normkapsling (enligt DI 43880, 2 55mm) Montage på 35 mm montageskena (enligt DI E TH35) 1

Plintteknik Puch-in fjäderplintar för styva eller flexibla ledningar med en diameter upp till

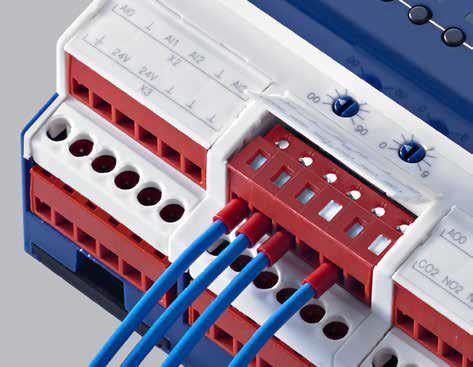

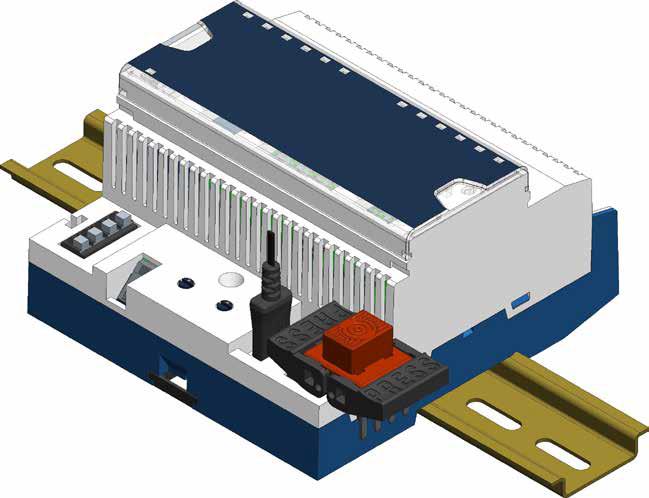

Anslutning För enkel installation, strömförsörjning och kommunikationsbussen ansluts

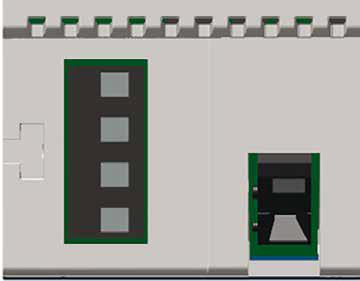

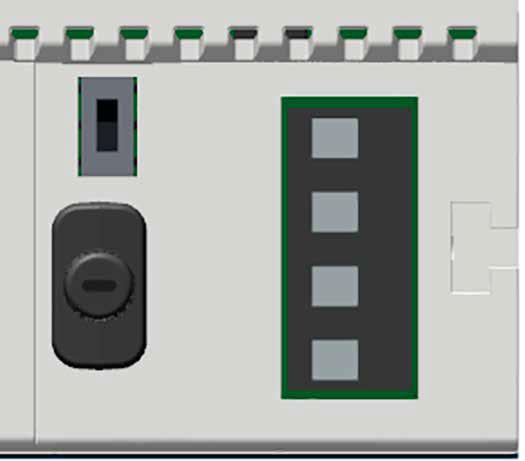

DBGD Bussterminering Modulen har en aktiv bussterminering. Den är avstängd vid leverans.

Status LED Släckt Grön Grön blink range Röd Röd/Grön blink Röd blink Ingen ström

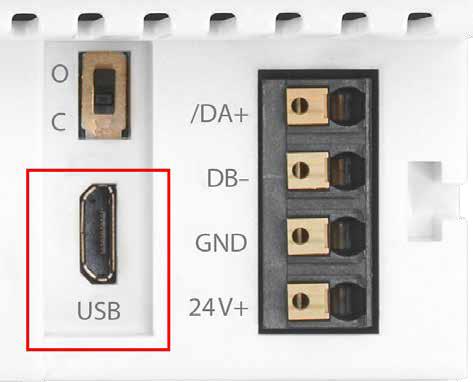

download) Allvarligt internt fel Serviceinterface USB-gränssnittet ger tillgång till

Firmware uppdateringar kan också laddas ner via Saia PG5 Firmware Download Tool.

sekunder under den första minuten efter strömmen slagits på.

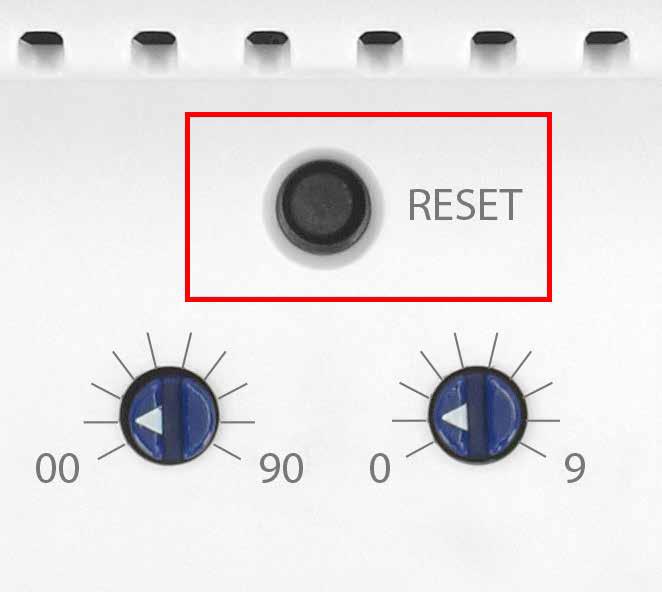

2 Plintteknik Puch-in fjäderplintar för styva eller flexibla ledningar med en diameter upp till 1,5 mm. A max. 1 mm är tillåtet med kabelhylsor. Anslutning För enkel installation, strömförsörjning och kommunikationsbussen ansluts tillsammans på skruvfria fjäderbelastade anslutningar med bygelbryggan eller med kablar. DBGD Bussterminering Modulen har en aktiv bussterminering. Den är avstängd vid leverans. För att aktivera termineringen, måste brytaren vara i position "lose". Status LED Släckt Grön Grön blink range Röd Röd/Grön blink Röd blink Ingen ström Kommunikation K Auto bauding i drift Ingen kommunikation Fel Booter mode (vid firmware download) Allvarligt internt fel Serviceinterface USB-gränssnittet ger tillgång till kommunikationsprotokollets konfiguration. Firmware uppdateringar kan också laddas ner via Saia PG5 Firmware Download Tool. Återställningsknapp Intryckt över 20 sekunder: Knappen måste hållas intryckt i minst 20 sekunder under den första minuten efter strömmen slagits på. Alla användarinställningar återställs till fabriksinställda värden. Tryck under uppstart: Stäng av enheten och tryck på knappen. Slå på och släpp knappen minst 5 sekunder efter att strömen slagits på. Enheten förblir i startläge för ytterligare åtgärder som t.ex. nedladdning av firmware etc. 2 pen lose

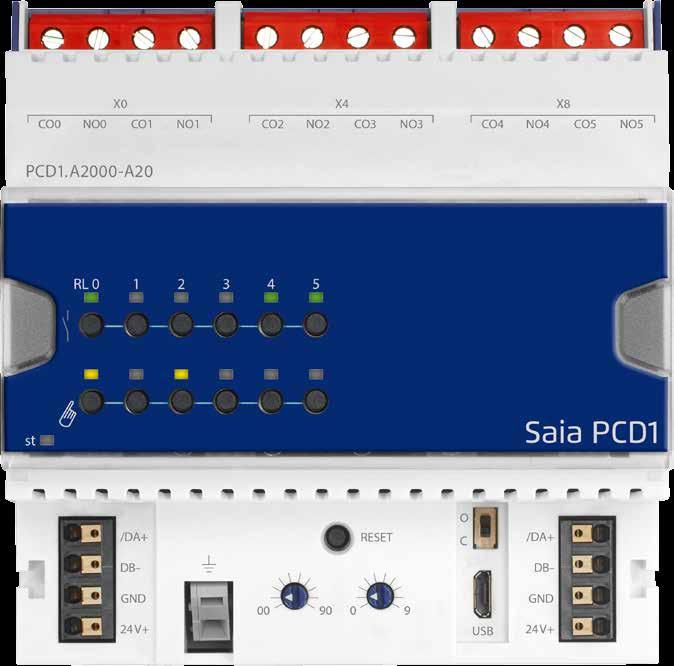

3 Översikt Relä Antal Relä typ Max. brytspänning Max. brytström Strömrusning Kontaktlivstid 6, normalt öppen RTS3T024, SHRAK 250 VA / 30 VD 16 A 250 VA (A1, D1) 165 A / 20 ms peak ström Kontaktbetyg - ur databladet från Schrack Technik Typ Kontakt Last ycles IE RTS3T A (Ö) 16 A, 250 VA, resistive, UL 508 RTS3T A (Ö) 2 A, 480 VA, magentisk last, RTS3T A (Ö) 2 A, 480 VA, elektronisk last, * RTS3T A (Ö) 3 A, 277 VA, elektronisk last, RTS3T A (Ö) 5 A, 120 VA, elektronisk last, * Särskilda testvillkor finns på begäran Fördröjning bryttid Responstid: 10 ms vid 24 VD Strömförsörjning relä Internt tillhandahållen (modulens strömförsörjning) Strömförsörjning modul För att kunna växla reläerna korrekt upp till 85 rekommenderas en strömförsörjningen mellan 21.6 V 32 V. 20 : 17,0 32 VD 30 : 18,0 32 VD 40 : 18,6 32 VD 50 : 19,2 32 VD Manual operation Local override operation by buttons Limitation The isolation between two adjacent relays will not be big enough to switch two different phases of 230 VA. It will be possible to switch 230 V & 24 V on the same module but it must have one relay free between 230 V & 24 V. Hårdvaruöversikt Anslutningar L Relä utgång M PD1.A2000-A20 Periphery X X X8 0 Digital output PD1.A2000-A20 0 D St Strömförsörjning och buss DB- GD RESET USB DB- GD DB GD PD1.A2000-A20 /D D DB GD 24V +3V3 GD 3

4 Temperaturavvikelser för belastning LED Status LED Släckt Grön Grön blink range Röd öd/grön blink öd blink Digital utgång Ingen ström Kommunikation K Auto bauding i drift Ingen kommunikation Fel Booter mode (vid firmware download) Allvarligt internt fel Indikerings LEDn kan konfigureras med färg och blink separat för status Låg & Hög. Manuell drift LEDn för indikering av manuell drift är släckt i autoläget och orange om manuell drift är aktiverat LED färg f Släckt (autoläge) f range manuell drift aktiverad LED blink f Inget blink (lokal manuell drift) f En blinkning per sekund (manuell fjärrstyrning) LED färg f Släckt f Röd f Grön* f range (röd + grön) LED blink f Ingen blink* f Långsam blink (0.5 per sekund) f Snabb blink (2 per sekund) *default från fabrik, 4

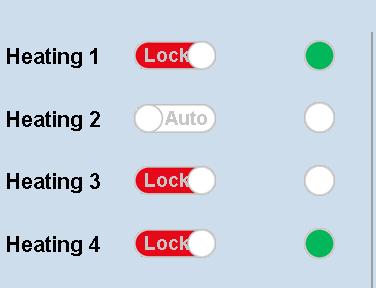

Programmering Modulerna adresseras och programmeras med Saia PG5 Fupla FBoxes. Webmallar är tillgängliga för drift och visualisering av funktionen manuell överstyrning.

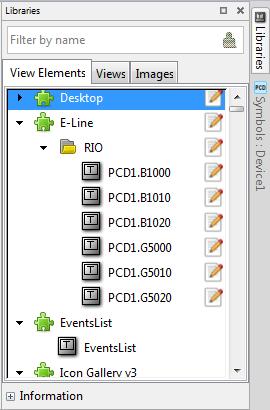

Direkt generering av symboler Läsa och skriva för status av manuell överstyrning Direkt kompatibilitet med webbmakros Genom att använda den lokala överstyrningsfunktionen, kan man styra oberoende av

Traditionell manuell drift i styrskåpets dörr via potentiometrar och omkopplaren kan därför helt ersättas av denna lösning.

5 Programmering Modulerna adresseras och programmeras med Saia PG5 Fupla FBoxes. Webmallar är tillgängliga för drift och visualisering av funktionen manuell överstyrning. Fupla Manuell drift FBox S-Bus initiering E-Line bibliotek FBox för enheter Kommunikation med FBox Datautbyte är optimerad för I/ via S-Bus Konfigurerbart auto-save för bussavbrott eller timeout Direkt generering av symboler Läsa och skriva för status av manuell överstyrning Direkt kompatibilitet med webbmakros Genom att använda den lokala överstyrningsfunktionen, kan man styra oberoende av mastern. Dessutom kan manuell manövrering också styras via fjärrkontrollen med hjälp av en pekskärm. m busslinjen går ner kommer modulen behålla manuellt inställda värden. Traditionell manuell drift i styrskåpets dörr via potentiometrar och omkopplaren kan därför helt ersättas av denna lösning. Fem manöverlägen kan väljas för manuell drift: Ytterligare information, inklusive vilka FBoxar som stöds, komma igång, etc., finns på SAIAs support sida. Driftsläge Beskrivning på modul. Drifttyp via fjärr kommunikation 1 Manuell drift avslagen 2 Drift endast från enheten Webb templates Webmallar är tillgängliga för drift och visualisering för funktionen manuell överstyrning. 3 Drift tillåten från modulen och begränsad drift från panelen. m manuell drift aktiveras på modulen, kan det inte återställas från panelen. (villkorlig) 4 begränsad drift från panelen och modul 5 Drift från panel (fjärr) Beroende av applikationen, återställa manuellt inställda värden är tillåtet från en panel. För att lösa detta krav är det möjligt att avaktivera eller begränsa manuell driftfunktion. Ingångarna / utgångarna på E-Line RI-modulerna kan adresseras via S-Bus. Men FBox från E-Line-biblioteket används för konfiguration av dessa moduler. Det rekommenderas därför att använda det optimerade S-Bus-protokollet och motsvarande FBoxar från E-Line biblioteket. Blandat driftläge rekommenderas inte. 5

A2000-A20 E-Line S-Serie RI 6Rel 16A E-Line S-Serie digital output module manual override operating

A (resistive load) 1 interface RS-485 (S-Bus and Modbus) 1 USB Service interface 290 g PD1.

täcker (*6 moduler = 105 mm). 365 g PD1.

innehåller 5 st. täcker (*6 moduler = 105 mm).

För bygling av strömförsörjning och kommunikationsbuss.

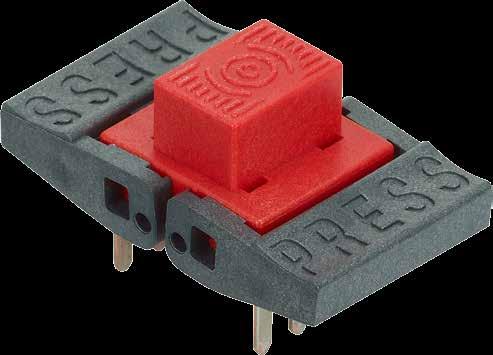

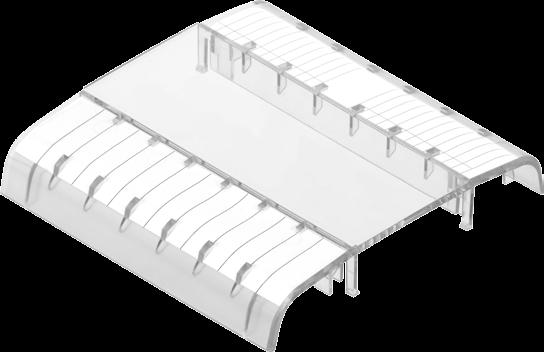

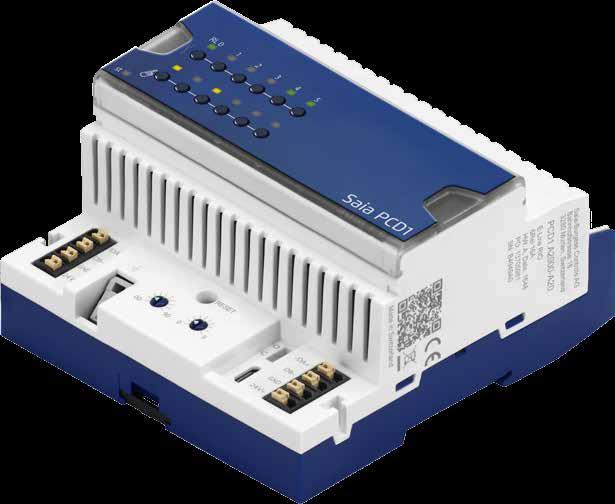

6 PD1.A2000-A20 PD1.K PD1.K Bygelbrygga Beställningsnummer Typ Kort beskrivning Beskrivning Vikt PD1.A2000-A20 E-Line S-Serie RI 6Rel 16A E-Line S-Serie digital output module manual override operating level for all outputs status LED for outputs supply 24 VD 6 relay normally open 230 VA / 30 VD, 16 A (resistive load) 1 interface RS-485 (S-Bus and Modbus) 1 USB Service interface 290 g PD1.K E-Line skydd och etiketthållare E-Line skydd och etiketthållare, innehåller 5 st. täcker (*6 moduler = 105 mm). 365 g PD1.K E-Line skydd och etiketthållare med hål E-Line skydd och etiketthållare med hål, innehåller 5 st. täcker (*6 moduler = 105 mm). Med hål för manuell överstyrning och hållare för etiketter. 365 g Bygelbrygga Sats om 10 st. För bygling av strömförsörjning och kommunikationsbuss. 100 g *Modul för normkapsling: 1 modul = 17,5 mm Saia-Burgess ontrols AG Bahnhofstrasse Murten, Switzerland T F support@saia-pcd.com Denna broschyr kommer från: Malthe Winje Automation AB Bergkällavägen SLLETUA Tel: Fax: info@mwa.se support@mwa.se 6
