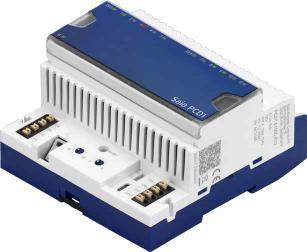

1 atablad PC1. E1000-A10 E-Line S-Serie RIO 12 igitala ingångar E-Lines S-Serie RIO:n styrs via RS-485 seriell kommunikation, protokoll S-Bus och Modbus för decentraliserad automation med industriell kvalitet. I/O-blandningen är speciellt konstruerad för byggautomationstillämpningar. en kompakta konstruktionen enligt IN gör det möjligt att montera dom i normkapslingar och även i begränsade utrymmen. Installation och underhåll underlättas av att varje utgång har handstyrning. Fjärrunderhåll är också möjligt med med webbmallar för S-Bus. Individuella program kan direkt få tillgång till datapunkterna via register och ggor. FBox-bibliotek Funktioner Optimerat S-Bus protokoll för snabbare kommunikation Modbus protokoll för kommunikation* Lokal omställning av användarnivå via webbpanelen eller via knappar på modulen Enkel programmering med hjälp av FBox-bibliotek och webbmallar Industriell hårdvara i enlighet med IEC EN Jackbara plintar som skyddas med aps Bygel för strömförsörjning och kommunikation Termineringsmotstånd integrerat Flerfärgade LE för indikering och märkning av I / O * efault levereras modulen för S-Bus ata Mode med Autobaud detektering.. Allmänna tekniska data Mått och installation Strömförsörjning Spänning Energiförbrukning 24 VC, 15/+20% max. incl. 5% ripple (I enligt med EN/IEC ) W Strömförsörjningsbrygga 24 VC, 5 A max., upp till 40 moduler Gränssnitt Kommunikations gränssnitt RS-485 Baud rate: 9 600, , , , bps (Autobauding) Micro USB, Type B Adresswitch Två vridomkopplare 0 9 Adressintervall 0 98 Termineringsmotstånd Integrerad kan aktiveras via en trådbygel Allmänt Omgivningstemperatur rift: C Lager: C Skyddsklass IP 20 Förpackning Singelkartong per modul inkl. plintar samt 1 bygelbrygga Bredd på kapsling 6 mod. (105 mm) Kompatibel med normkapsling (enligt IN 43880, 2 55mm) Montage på 35 mm montageskena (enligt IN EN TH35) 1

2 Plintteknik Puch-in fjäderplintar för styva eller flexibla ledningar med en diameter upp till 1,5 mm. A max. 1 mm är tillåtet med kabelhylsor. Anslutning För enkel installation, strömförsörjning och kommunikationsbussen ansluts tillsammans på skruvfria fjäderbelastade anslutningar med bygelbryggan eller med kablar. Bussterminering Modulen har en aktiv bussterminering. en är avstängd vid leverans. För att aktivera termineringen, måste brytaren vara i position "Close". Open Close Status LE Släckt Ingen ström Grön Kommunikation OK Grön blink Auto bauding i drift Orange Ingen kommunikation Röd Fel Röd/Grön blink Booter mode (vid firmware download) Röd blink Allvarligt internt fel Serviceinterface USB-gränssnittet ger tillgång till kommunikationsprotokollets konfiguration. Firmware uppdateringar kan också laddas ner via Saia PG5 Firmware ownload Tool. Återställningsknapp Intryckt över 20 sekunder: Knappen måste hållas intryckt i minst 20 sekunder under den första minuten efter strömmen slagits på. Alla användarinställningar återställs till fabriksinställda värden. Tryck under uppstart: Stäng av enheten och tryck på knappen. Slå på och släpp knappen minst 5 sekunder efter att strömen slagits på. Enheten förblir i startläge för ytterligare åtgärder som t.ex. nedladdning av firmware etc. 2

3 Översikt ingångar / utgångar igitala ingångar Antal 12 Ingångsspänning 24 VC, source operation (positive switching) Växlingsnivå Låg: 0 5 V, Hög: V Utgångsström Cirka: 2 ma Ingångs filtertid (C) Cirka: 8 ms Hårdvaruöversikt LE I0 I1 I2 X0 PC1.E1000-A10 I3 I4 I5 I6 I7 X4 I8 I9 I I X8 I I Status LE Släckt Ingen ström Grön Kommunikation OK Grön blink Auto bauding i drift Orange Ingen kommunikation Röd Fel Röd/Grön blink Booter mode (vid firmware download) Röd blink Allvarligt intern fel St igital ingång 24V RESET O C USB Indikerings LEn kan konfigureras med färg och blink separat för status Låg & Hög. LE färg Släckt Röd Grön* Orange (röd + grön) LE blink code Ingen blink* Långsam blink (0,5 per sekund) Snabb blink (2 per sekund) *efault från fabrik 3

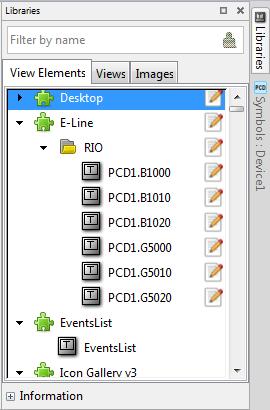

4 Anslutningar igital ingång Strömförsörjning och bussanslutning PC1.E1000-A10 I Periphery B PC1.E1000-A10 / B Source operation 24 VC +3V3 Programmering Modulerna adresseras och programmeras med Saia PG5 Fupla FBoxes. Webmallar är tillgängliga för drift och visualisering av funktionen manuell överstyrning. Fupla E-Line bibliotek FBox S-Bus initiering FBox för enheter Kommunikation med FBox atautbyte är optimerad för I/O via S-Bus Konfigurerbart auto-save för bussavbrott eller timeout irekt generering av symboler Läsa och skriva för status av manuell överstyrning irekt kompatibilitet med webbmakros Ytterligare information, inklusive vilka FBoxar som stöds, Webb templates Webmallar är tillgängliga för drift och visualisering för funktionen manuell överstyrning. Ingångarna / utgångarna på E-Line RIO-modulerna kan adresseras via S-Bus. et rekommenderas därför att använda det optimerade S-Bus-protokollet och motsvarande FBoxar från E-Line biblioteket. Blandat driftläge rekommenderas inte. 4

5 PC1.E1000-A10 PC1.K PC1.K Plint Bygelbrygga Beställningsnummer Typ Kort beskrivning Beskrivning Vikt PC1.E1000-A10 E-Line S-Serie RIO 12I E-Line S-Serie igital ingångs modul status LE för indikering spänning 24 VC 12 igitala ingångar 24 VC 1 interface RS-485 (S-Bus och Modbus) 1 USB service interface PC1.K E-Line skydd och etiketthållare E-Line skydd och etiketthållare, innehåller 5 st. täcker (*6 moduler = 105 mm). PC1.K E-Line skydd och etiketthållare med hål Anslutningsplintar Byglingsbrygga E-Line skydd och etiketthållare med hål, innehåller 5 st. täcker (*6 moduler = 105 mm). Med hål för manuell överstyrning och hållare för etiketter. 6-pinnars plint. Set om 6 plintar Sats om 10 st. För bygling av strömförsörjning och kommunikationsbuss. *Modul för normkapsling: 1 modul = 17,5 mm Saia-Burgess Controls AG Bahnhofstrasse Murten, Switzerland T F support@saia-pcd.com enna broschyr kommer från: Malthe Winje Automation AB Bergkällavägen SOLLENTUNA Tel: Fax: info@mwa.se support@mwa.se 14
