Vann- og avløpsetaten VAV Prosjektnr: 11400412 Prosjektnavn: OBRA Gassledninger 2015 Forespørsel: Optimalisering av Bekkelaget renseanlegg (OBRA) Gassledninger 2015 Anskaffelse 136/2014 Gasledningar

1 Vann- og avløpsetaten VAV Prosjektnr: Prosjektnavn: OBRA Gassledninger 2015 Forespørsel: Optimalisering av Bekkelaget renseanlegg (OBRA) Gassledninger 2015 Anskaffelse 136/2014 Gasledningar (Sweco uppdragsnummer ) Bilaga 8: Översiktlig funktionsbeskrivning Gas Stockholm Sweco Environment AB Anläggningsprojekt Hans Nilsson Mats Ejderby repo03.docx Sweco Gjörwellsgatan 22 Box SE Stockholm, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Hans Nilsson Telefon direkt +46 (0) Mobil +46 (0)

2 1 Allmänt förutsättningar för anbud 3 2 Inledning Allmänt om Styr och funktionsbeskrivning Avtappning kondensat mediatunnel Styrlogik kondensfälla GSS.FS02 - Flödesvakt spolvatten till kondensfälla i mediatunnel GSS.LS02 - Nivåvakt kondensfälla i mediatunnel Flödes och metanhalts mätning rötkammare 3 & GSS.FT02 - Flödesmätare rötkammare 3 och 4 i mediatunnel GSS.QT02 - Metanmätare rötkammare 3 och 4 i mediatunnel 7 2 (8) p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro.docx

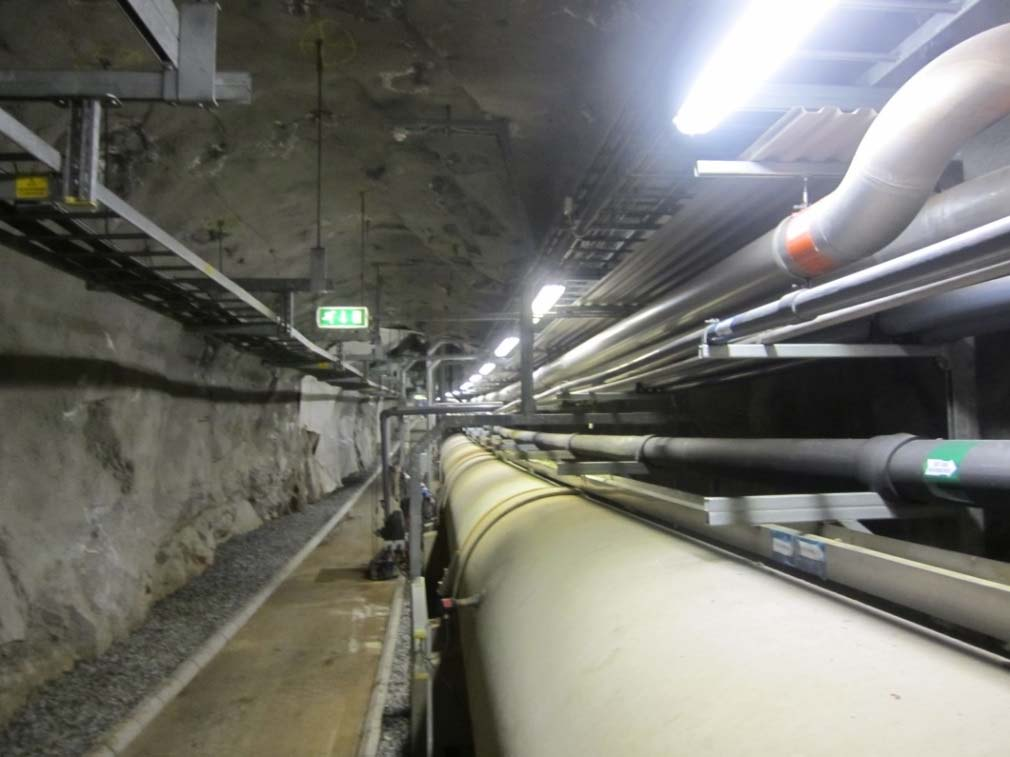

3 1 Allmänt förutsättningar för anbud Oslo VAV skall installera två gasledningar för biogas i befintlig berganläggning. Ledningarna skall dras parallellt med befintliga ledningar i existerande tunnlar. Den ena av ledningarna (säkerhetsledningen) skall även kopplas samman med en befintlig gasledning för att avlasta denna. För ledningarna installeras även en kondensavskiljare som samlar det kondensvatten som uppkommer i ledningen vid avkylning av den varma gasen (RH=100%). 2 Inledning 2.1 Allmänt om Styr- och funktionsbeskrivning Denna styr och funktionsbeskrivning redogör för de objekt inom denna entreprenad som kräver en styr- & funktionsbeskrivning. Då den större delen av arbetet är att installera rör och manuella ventiler så är styr- och funktionsbeskrivningen kortfattad då endast ett fåtal objekt är aktuella att beskriva. Programmering av funktioner sker i separat pågående SRO-entreprenad. Samtliga komponenter skall loggas i överordnat system och representeras på bild i styrsystemet på samma sätt som för befintliga motsvarande enheter som kondenskärl, metanhaltsmätare och gasflödesmätare. 2.2 Avtappning kondensat mediatunnel Vid lågpunkten i mediatunneln skall en kondensfälla placeras som tar hand om kondensat från huvudgas och säkerhetsledningarna. Dränerat vatten från kondensfällan skall ledas till länspumpgropen i mediatunneln. Under den tid som endast säkerhetsledningen är kopplad till kondensfällan kommer det att finnas ett behov av påfyllning med vatten eftersom kondens från säkerhetsledningen endas bildas när denna är i drift, vilket är sällan. 2.3 Styrlogik kondensfälla För att säkerställa att vattenlåset i kondensfällan alltid är i korrekt funktion utrustas kondensfällan med ett mekaniskt vattenlås som säkerställer korrekt systemtryck. Som ytterligare säkerhet skall påfyllning av vatten via vattenventil ske när nivågivare visar på en nivå under påfyllningsnivå i kondenskärlet. Vid påfyllning skall flödesvakt säkerställa att vatten verkligen tillförs kondensfällan. Nivån i kondenskärlet övervakas av nivåvakt (092.GSS.LS02) och vid behov fylls vatten på via styrd ventil (092.GSS.SV01). För att säkerställa att vattenpåfyllningen fungerar installeras även en flödesvakt (092.GSS.FS02) som skall indikera att flödet kommer fram vid öppen ventil. 3(8) repo03.docx STOCKHOLM GASLEDNINGAR HANN p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro docx

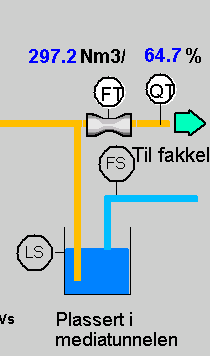

Bild 1, Styrsystemsbild för kondensfälla mediatunnel. 2.3.1 092.GSS.FS02 - Flödesvakt RAV-vatten till kondensfälla i mediatunnel 092.GSS.FS02 Flödesvakt Kapacitet/mätvärde: - Funktion: På RAV-vattenledning in till kondensfälla (092.

4 Bild 1, Styrsystemsbild för kondensfälla mediatunnel GSS.FS02 - Flödesvakt RAV-vatten till kondensfälla i mediatunnel 092.GSS.FS02 Flödesvakt Kapacitet/mätvärde: - Funktion: På RAV-vattenledning in till kondensfälla (092.GSS.B02) i mediatunnel. Indikera flöde av vatten till kondensfälla. Styrning: - Uteblivet flöde. Indikation I överordnat system och enligt generella funktionskrav. 4 (8) p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro.docx

5 GSS.LS02 - Nivåvakt kondensfälla i mediatunnel 092.GSS.LS02 Nivåvakt Kapacitet/mätvärde: - Funktion: I kondensfälla (092.GSS.B02) Indikera lågnivå i kondensfälla Styrning: Nivåindikering ger påfyllning av vatten via ventil 092.GSS.SV01 till kondensfällan till dess normal nivå uppnås. Vid felfunktion på nivåvakt skall vattenpåfyllning startas. Låg nivå, utlöst nivåvakt. Indikation I överordnat system och enligt generella funktionskrav. 2.4 Flödes- och metanhaltsmätning På gasledningen från de nya rötkamrarna (3 & 4, som byggs i ett senare skede) placeras en flödesmätare som mäter summaflödet från de bägge rötkamrarna. Från flödesmätaren tas även en signal för metanhalten ut. 5(8) repo03.docx STOCKHOLM GASLEDNINGAR HANN p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro docx

2.4.1 092.GSM.FT02 - Flödesmätare på huvudgasledning från rötkammare 3 och 4 i mediatunnel 092.GSM.FT02 Kombinationsmätare Metanhalt/Flödesmätare Kapacitet/mätvärde: - På gasledning i mediatunnel Funktion: Mäta sammanlagt gasflöde från rötkammare 3 och 4.

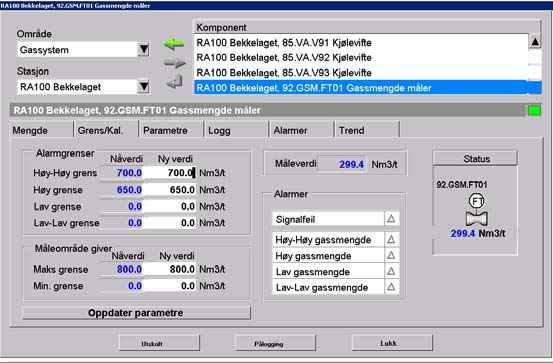

6 GSM.FT02 - Flödesmätare på huvudgasledning från rötkammare 3 och 4 i mediatunnel 092.GSM.FT02 Kombinationsmätare Metanhalt/Flödesmätare Kapacitet/mätvärde: - På gasledning i mediatunnel Funktion: Mäta sammanlagt gasflöde från rötkammare 3 och 4. Styrning: - Uteblivet flöde. Bild 2, Styrsystemsbild för flödesmätare gas 6 (8) p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro.docx

7 GSM.QT02 - Metanmätare rötkammare 3 och 4 i mediatunnel 092.GSM.QT02 Kombinationsmätare Metanhalt/Flödesmätare Kapacitet/mätvärde: - På gasledning i mediatunnel Funktion: Mäta metangashalten i gasflöde från rötkammare 3 och 4. Styrning: - Låg metanhalt, under inställbart värde under viss tid. Bild 3, Styrsystemsbild för metanhaltsmätare 7(8) repo03.docx STOCKHOLM GASLEDNINGAR HANN p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro docx

8 GSS.QT01 - Gasvarnare läckage kondensfälla i mediatunnel 092.GSS.QT01 Stationär metangasgivare Kapacitet/mätvärde: Funktion: 0-100% LEL för metangas I mediatunneln ovan kondensfällor. Mäta metangashalten ovan kondensfällor i mediatunnel och avge larm vid två inställbara halter. Styrning: - Hög Hög gashalt (HH) 50% av LEL. Hög gashalt (H) 20% av LEL. 8 (8) p:\1833\ \000\10 arbetsmtrl_dok\ffu gasledningar\slutversion ej översänd\editerbar version\bilaga 8 - ffu gass sro.docx
