2 GAS egenskaper Tryck (p) Volym (v) Temperatur Mäts i bar, pascal Atmosfärstryck = ca 1 bar Mäts i Nm3 Normal- kubikmeter Mäts i K (kelvin) Övertryck mäts i barg Atmosfärstryck = 0 barg Minskande volym ger ökande tryck vid konstant temperatur Stigande temperatur ger större volym och /eller tryck

3 RÅGASENS INNEHÅLL Metan Vatten Svavelväte Koldioxid Partiklar Siloxaner

4 RÅGASENS INNEHÅLL Rågas Halten påverkas av Metan % Substrat och rötningsmetod Koldioxid % Substrat Vatten % 10 Gastemperatur Svavelväte ppm Substrat och om fällning tillämpas Siloxaner ppm Substrat; finns i ex. smink

5 GASERNAS EGENSKAPER Metan C+O 2 CO 2 + värme 2H 2 +O 2 2H 2 O + värme C n H m + (n+¼m)o 2 nco 2 + ½mH 2 O + värme Avger bara en koldioxidmolekyl per förbränd metan; mindre Koldioxid per energienhet än andra kolväten Luktfri gas som är lättare än luft Siloxaner Finns i kosmetika och pulvermat Avsätts i gasmotor vid förbränning av biogas

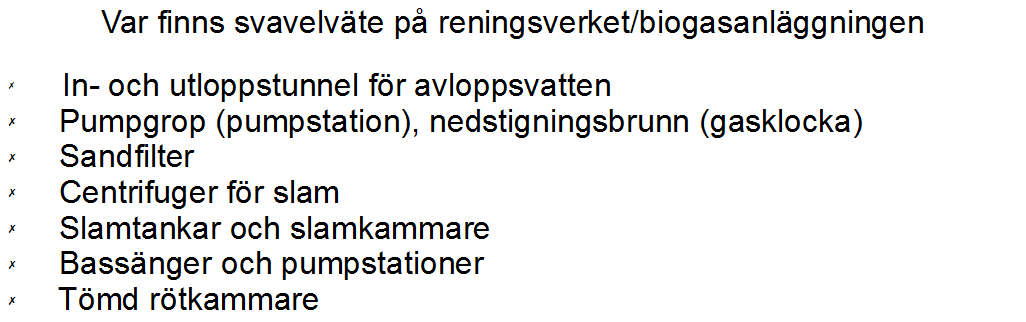

6 Svavelväte bildas vid syrefri nedbrytning av proteinhaltigt organiskt material. Svavelväte Svavelväte ger akuta hälsoeffekter som huvudvärk, ögonirritation och andningsbesvär. Höga svavelvätehalter leder till medvetslöshet och död på grund av blodets försämrade förmåga att transportera syre. Svavelväte bildar brandfarlig gasblandning med luft

7 Vilka föroreningar behöver tas bort ur rågasen vid framställning av olika energiprodukter

8 ATT TORKA GAS Lågt tryck Varm vatten mättad gas TRYCKHÖJNING Högt tryck Varmare vattenmättad gas NEDKYLNING KONDENSAVLEDNING

9 SVAVELVÄTERENING Fällning med järnklorid Järnklorid tillsätts i rötkammaren varvid svavelväte (g) fälls ut som järnsulfat. Svaveloxidation i kolfilter Bakteriell Svavel oxidation Luft tillsätts gasen i rötkammaren eller efterföljande processvolym. Bakterier oxiderar svavelväte i gasen till svavel. Ej lämplig vid fordonsgasproduktion pga luftkvävet.

10 GASSYSTEMET Gasen renas med avseende på föroreningar Gasen omvandlas till en energiprodukt Partikelfilter Fordonsgas Svavelväterening Kraft Kondensavskiljning Värme

11 Energiprodukter 30-45% elenergi 25-50% värmeenergi Resten är värmeförluster CHP Combined Heat and Power Varmvatten Rågas Elektricitet Kallt vatten

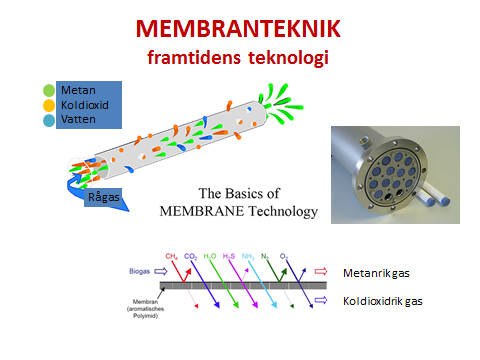

16 LÅGTRYCKSGASSYSTEMET Gaskylare Sidokanalfläkt

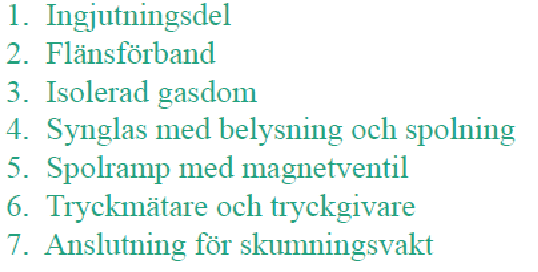

17 GASDOM SKUMAVSKILJNING

SÄKERHETSVENTILER Rötkammare, gasklocka och Trycksatta rötrestlager skall ha Över- och undertryckskydd SÄKERHETSKÄRL Utan mellanliggande ventiler Utlopp minst 3

18 SÄKERHETSVENTILER Rötkammare, gasklocka och Trycksatta rötrestlager skall ha Över- och undertryckskydd SÄKERHETSKÄRL Utan mellanliggande ventiler Utlopp minst 3 meter över arbetsplan Säkerhetskärl innehåller vätska som har tryckhållande funktion. Vätskan skall vara frostskyddad; värmeeller glykol Underhåll: Kontrollera vätskenivå

19 KONDENSFÄLLA/KONDENSBRUNN Funktion När gasen kyls kondenserar vätskan/vattnet i gasen Skall finnas vid lågpunkter i systemet Finns med automatisk eller manuell avtappning Kontroller och underhåll Tömmningsrutiner för manuella Kontrollrutiner för automatiska Vätskan består inte bara av vatten: Det kan bli avlagringar, varvid rengöring behövs Kondensfällan på bilden är konstruerad så att den fungerar som skumfälla också

20 SIDOKANALFLÄKT OCH GASKYLARE När gasen skall transporteras i gasledning till förbrukare behövs en tryckhöjande sidokanalfläkt och därefter ofta en avkylning av gasen. Vattnet i gasen kondenserar och kondensatet avskiljs i kondensfälla Sidokanalfläkt Gaskylare Kondensfälla

21 Sidokanalfläkten ersätts med andra tekniker vid höga gasflöden

22 GASKLOCKA Funktion Bestämmer tryck i gasledning Stål gasklocka Nivån utnyttjas för att styra förbrukare och fackla. Enligt BGA12 Det skall finnas kondens avledning Skall ha säkerhetsventil för under och övertryck Fler krav i BGA12, bla avståndstabell Membran gasklocka Gasklockan kan ersättas med dubbelmembrantak på rötkammaren

23 FACKLA Funktion och krav enligt BGA12 Facklan skall med god marginal kunna förbränna den gas som momentant produceras Lågan skall mynna minst 3 meter ovan mark Marken skall bestå av icke brännbart material inom en radie av 3 meter. Avstånd till byggnad minst 5 meter Automatiskt tändsystem Flamfälla Kondensavledning

24 Följande komponenter hör till uppgraderingsanläggningen Exempel Aminskrubber från PURAC

25 KOLFILTER Funktion Avlägsnar svavelväte och siloxaner Underhåll Gastäthetskontroll Byte av aktivt kol när analyser visar att Svavelväte reduktionskapaciteten avtar.

26 PARTIKELFILTER Kontroller och underhåll Genom att kontrollera tryckskillnad före och efter filtret avgörs om insatsen måste bytas.

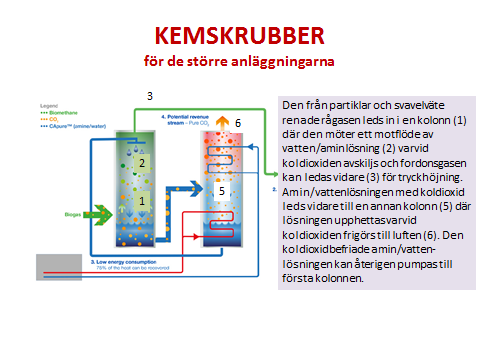

27 ADSORBTIONSKOLONN OCH REGENERERINGSKOLONN Funktion Ta bort koldioxid ur rågasen Avskilja koldioxid ur aminen.

28 ADSORBTIONSKOLONN OCH REGENERERINGSKOLONN Funktion Ta bort koldioxid ur rågasen Avskilja koldioxid ur aminen.

30 GASANALYSTAVLA

31 Gasanalysinstrument IR-instrument Metan Koldioxid Underhåll: Rengöring Kalibrering Funktion: IR-ljus av viss våglängd absorberas av gasen. Ju mer gas som finns desto mindre ljus går igenom gasen

32 Gasdetektionsinstrument Elektrokemisk mätcell Syre Svavelväte Underhåll: Funktionskontroll Mätcellen behöver bytas ut med ett intervall på 1-3år Resistansen mellan elektroderna mäts. När kolväten kommer in i electrolyten späder dom ut elektrolytlösningen så att resistansen ökar.

33 Gasflödesmätare Gasflödesmätaren har en volymomvandlare med tempraturgivare och tryckgivare. Underhåll: Filterbyte Oljepåfyllning Spintest

34 Gastryckmätare Mäter gastryck i Pascal eller bar 1 Pascal = 0,00001 bar 1 bar = Pascal (Pa)

35 GASTORK FUNKTION

36 KOMPRESSORSTATION

37 KOMPRESSORSTATION Kontroll av Oljenivå Difftryck filter Arbetstryck Kondensavled- ningens funktion

38 GASTORK Kontroll o Underhåll 1) Kondensavtappning 2)Kontroll av tryck före och efter filter 3) Kontroll av returgasflöde 4) Gastäthet

39 Daggpunktsmätare Underhåll: Daggpunktsmätare skall regelbundet kalibreras mot gaser med känd fukthalt. Gummipackning skall bytas vid missfärgning. Ett gasprov kyls ned tills vattnet kondenserar. Temperaturen vid vilket detta sker är daggpunkten, ett mått på vattenhalt i gasen. För hög daggpunkt; vattnet kondenseras när gasen trycksätts.

40 Följande handlar om uppgradering med vattenskrubbertekniken

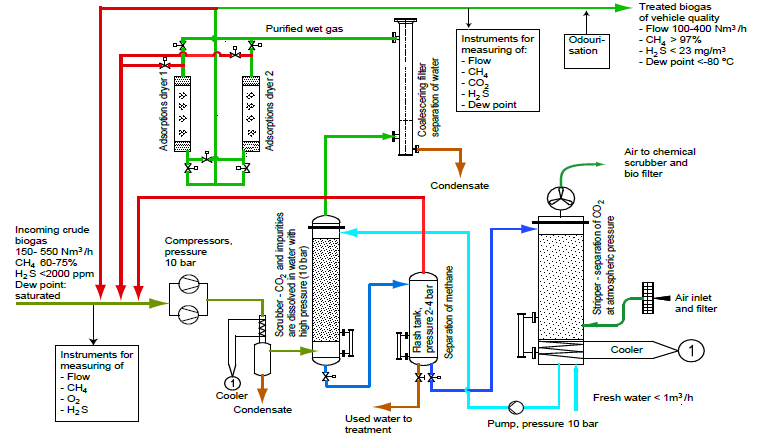

41 Egenskaper hos vatten, koldioxid och metan som utnyttjas i vattenskrubbertekniken Koldioxid har högre löslighet i vatten än metan Ökat tryck ger ökad löslighet för gaser

42 Click to add text Vattenskrubbertekniken

43 Varför löser sig en del metan i vattnet?

44 Följande hör till Högtrycksanläggningen Gasen trycksätts till 200 bar och fylls på gasflaskor

45 Från uppgradering HÖGTRYCKSANLÄGGNINGEN

47 Underhåll på HT-anläggningen Påfyllning av odöriseringsmedel Kontroller av täthet, oljenivå kondensavledning mm Avtal med serviceföretag Mellanlager Flakfyllning
