OXFORD FCTM. Luft-/vattenkylda kylmaskiner med integrerad frikyla, kw

Transkript

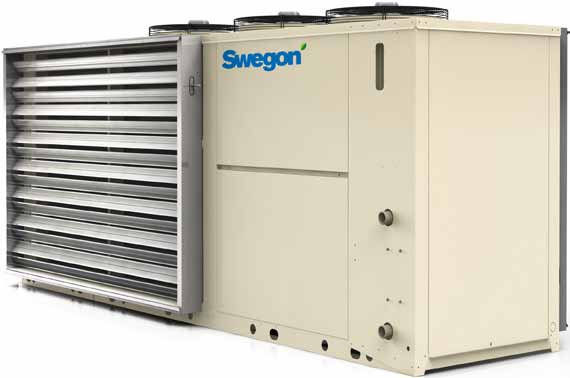

1 TM Luft-/vattenkylda kylmaskiner med integrerad frikyla, kw Allmänt Luft-/vattenkylda kylmaskiner med frikyla, axialfläktar och hermetiska scrollkompressorer. Finns också tillgänglig i glykolfri version. Fakta i korthet Miljövänligt köldmedium Hög EER Patenterad innovation Energieffektiv Avancerad programvara 1

2 Innehåll Egenskaper 3 Tekniska data, grundutförande 6 Allmänna eldata, grundutförande 8 Kylning-, värme- och total återvinningseffekt 9 Driftgränser 10 Ljudnivå 11 Yttermått, vikt samt vätskeanslutningar 12 Riktlinjer för installation 20 2

3 Egenskaper OXFORD FC Luftkyld vattenkylare med frikylda hermetiska scrollkompressorer och plattvärmeväxlare. Standardenheterna har följande egenskaper: Enhetskapsling Självbärande ram med löstagbara paneler klädda med ljuddämpande mattor av expanderad polyuretan. Panelerna är tillverkade av galvaniserad stålplåt och har lackerats i 180 C med polyesterpulver (färg RAL 5014), vilket ger en hållbar, vädertålig ytbehandling. Gängade fästdetaljer i rostfritt stål. Kompressorer Hermetiska roterande scrollkompressor, parallellkopplade, med synglas för oljenivå, inbyggd Klixon termisk skyddsbrytare och oljebalansledning. Kompressorerna sitter i ett ljudisolerat utrymme och är avskilda från luftflödet. De kan nås genom att särskilda paneler tas bort, så att underhåll kan utföras utan att systemet måste stängas av. Plattvärmeväxlare innebär: ökad COP/EER minskad köldmediefyllning i kretsen minskad vikt och kompaktare mått enklare underhåll. Köldmediekrets Köldmediekretsen består av: avstängningsventil för vätskeledning, påfyllningsanslutning, synglas för vätskenivå, filtertorkare, termostatisk expansionsventil med extern tryckutjämning, hög- och lågtryckspressostat samt säkerhetsventil. Gränsvärden för högt och lågt tryck och relativa temperaturvärden för kondensering och förångning känns av med tryckgivare och kan läsas av på kontrollpanelen. Observera att högtryckssidan dessutom har högtryckspressostat och säkerhetsventiler. Kondensorer Består av en högeffektiv slinga med kopparrör och aluminiumflänsar. De flänsförsedda rören skyddas i standardutförande av ett galler med metallnätfilter. Frikyla Består av ett batteri med rader av kopparrör och aluminiumflänsar med hög verkningsgrad. De flänsförsedda rören skyddas i standardutförande av ett galler med metallnätfilter. En unik fläktdel kyler kondenseringsslingan och slingan för frikyla, vilka sitter parallellt på aggregatets motsatta sidor. Luftflödet regleras automatiskt av en mikroprocessor som styr de motoriserade spjällen som vetter mot slingorna och som reglerar fläktarnas rotationshastighet. När förhållandena är lämpliga öppnas spjället för frikyla, fläktarna körs med maximal hastighet och kondenseringen styrs genom modulering av kondenseringsspjällets öppningsgrad. Annars är spjället för frikyla stängt, samtidigt som kondenseringsspjället är helt öppet och kondenseringen styrs genom reglering av fläktarnas rotationshastighet. Fläktar Axialfläktar med varvtalsregulator för slavtillämpning, utformade för optimal effektivitet och mindre buller, direktkopplade till en 6-polig motor med inbyggt Klixon överbelastningsskydd. Motorn har skyddsklass IP 54. Fläkten har skyddsgaller i enlighet med SS-EN 294. Förångare Hårdlödd plattvärmeväxlare i rostfritt stål 316 AISI, värmeisolerad med hylsa av expanderat material med slutna celler. Varje förångare har frysskyddsvakt och varje aggregat har i standardutförande en mekanisk flödebrytare. 3

4 Elskåp Elskåpet innehåller: huvudströmbrytare säkringar som skyddar styr- och kraftkretsar termomagnetiska kretsbrytare för pumpar (om sådana finns) kompressoranslutningar fläktanslutningar pumpanslutningar (ST-versionen) mikroprocessor som styr: --reglering av vattentemperatur med mätning av inloppstemperatur --frysskydd --kompressorns tidsintervall --kompressorns startsekvens och automatiska inställningar för fördröjning --larmsignaler --larmåterställning --effektstyrning --kumulativ potentialfri kontakt för fjärrlarm --tvingande effektsteg vid aktiverad tryckvakt --larmhistorik På displayen visas följande information: --in- och utgående vattentemperatur --inställd börtemperatur samt differenser --larmbeskrivning --timräknare för kompressordrift --antal starter av aggregat och kompressorer --värden för högt och lågt tryck samt relativa temperaturer för kondensering och förångning --svarta lådan-funktion. Styr- och säkerhetsanordningar temperaturgivare för kylvatten (sitter vid förångarens inlopp) temperaturgivare för inloppsvatten temperaturgivare för rumstemperatur frysvaktsgivare vid varje förångares utlopp högtryckspressostat med manuell återställning lågtryckspressostat med manuell återställning, styrs av styrenhet övertrycksventil överhettningsskydd för kompressor överhettningsskydd för fläktar mekanisk flödesvakt ingår som standardkomponent i modell 3.2 till 13.2 Provning Aggregaten är fabriksprovade och levereras fyllda med olja och köldmedium. Elektrisk strömförsörjning [V/f/Hz]: 400/3N~/50 ±5% modell 3.2 till 10.2, 400/3~/50 ±5% modell 12.2 till

5 Versioner Tillbehör TILLVAL VÄTSKEMODUL OXFORD FC/ST 2PS: Aggregat med ackumulatortank och pumpar Förutom de komponenter som ingår i OXFORD FC, har den här modellen: isolerad ackumulatortank två vattenpumpar, varav en står i reservläge för att automatiskt ta över driften vid eventuellt fel expansionskärl backventiler slussventiler. Version ST finns i fyra utföranden: ST 1PS: med en pump och tank ST 1P: med en pump utan tank ST 2P: med två pumpar utan tank ST S: med tank utan pumpar. TILLBEHÖRSVERSIONER OXFORD FC/LN: Tystgående enhet. Förutom de komponenter som ingår i grundutförandet, har den här modellen även ett kompressorhus som isolerats med ljudabsorberande och ljuddämpande material. OXFORD FC/NG: Glykolfri enhet Förutom de komponenter som ingår i grundutförandet, har den här modellen en vattenbaserad värmeväxlare som innebär att vatten-/glykolblandningen ligger i en sluten krets inne i maskinen. När blandningen kylts ned pumpas den till värmeväxlaren ovan, som tar upp värme från det vatten som kommer från tappvattenkretsen. Tillbehör köldmediekrets elektronisk termostatventil hög- och lågtrycksmanometrar vätskeackumulatorer sug- och utloppsventiler på kompressorernas gemensamma ledning sats för låga vattentemperaturer. Tillbehör vätskekrets 3-vägsventil (ej tillgängligt i NG-utförande). Elektriska tillbehör EC-fläktar seriellt RS 485-gränssnitt med stöd för Carel, Modbus effektfaktorkorrigering cosφ 0,9 under normala driftförhållanden; på IP 55-aggregatets utvändiga panel (strömförsörjning ordnas av installatören direkt från elnätet). Tillbehöret kombineras med potentialfria kontakter för enhetens driftstatus fjärrterminal (utöver standardterminalen) individuella potentialfria funktionskontakter (kompressor, fläkt och pump i förekommande fall) utgående vattentemperatur ändring av börvärde via fjärrsignal ((0-1 V, 0-10 V, 0-20 ma, 4-20 ma) --seriellt RS 485-gränssnitt med stöd för Carel, Modbus --Echelon och Bacnet, kan också kombineras med Johnson- och Trend-övervakning mjukstartare: begränsar kompressorns maxström inverter för hantering av pumpen på FC-vattenkretssidan (endast NG-versionen) Diverse tillbehör vibrationsdämpande gummifötter förlackerad kondenseringsslinga i aluminium kondenseringsslinga med kemiskt passiviserat aluminium och ytbeläggning av polyuretan. Behandlingen består av två beläggningar, där den första är en passiviserande primer och den andra är en ytbeläggning av polyuretan. Produkten har utmärkt korrosionshärdighet och kan stå emot nästan alla väderleks- och klimatförhållanden. För installationer i kustområden med saltstänk, jordbruksområden eller industrier och storstäder: förmonterat utförande packlår i trä emballage/lastpall för containerleverans icke-standardiserade RAL-färger. 5

6 Tekniska data, grundutförande Storlek Kylning Nominell kyleffekt (1) kw 45,1 50,7 58,0 68,2 75,3 Total tillförd effekt för kylning (1),(2) kw 13,0 15,0 17,8 19,3 23,4 EER (1) 3,48 3,37 3,27 3,54 3,23 ESEER 4,67 4,53 4,37 4,65 4,37 Frikyla Nominell kyleffekt (3) kw 31,0 32,9 34,5 44,9 46,0 Tryckfall i frikylekrets kpa 11,4 14,7 18,6 21,2 25,3 TFT - (sammanlagd frikylande temperatur) C 0,7-0,4-1,9-0,2-1,4 OXFORD FC/NG: Storlek Kylning Nominell kyleffekt (1) kw 46,0 51,7 59,1 69,4 76,6 Total tillförd effekt för kylning (1),(2) kw 13,0 15,1 17,9 19,4 23,5 EER (1) 3,53 3,41 3,31 3,58 3,26 ESEER 4,67 4,53 4,37 4,65 4,37 Frikyla Nominell kyleffekt (3) kw 21,7 23,0 23,8 31,0 31,9 Tryckfall i frikylekrets kpa 31,2 32,0 34,0 14,5 15,2 TFT - (sammanlagd frikylande temperatur) C -2,7-3,7-5,0-3,4-4,5 Kompressorer Typ (3) kw Scroll Antal/kretsar kpa 2 / 1 2 / 1 2 / 1 2 / 1 2 / 1 Effektsteg Total oljefyllning 5,2 6,5 6,5 6,5 6,6 Total köldmediefyllning C 9,0 9,0 10,5 16,0 16,0 Fläktar Typ Axial Antal st Luftflöde m3/h Förångare Typ Plattor Antal st Vattenflöde l/h Tryckfall kpa 69,1 66,8 61,6 45,5 55,0 Vätskemodul Externt tillgängligt tryck (6),(7) kpa Externt tillgängligt tryck (6),(8) kpa Tankvolym (6) l Expansionskärl l Ljudnivå Ljudeffektvärde (standardenhet) (4) db(a) Ljudtryckvärde (standardenhet) (5) db(a) Ljudeffektvärde (LN-version) (4) db(a) Ljudtryckvärde (LN-version) (5) db(a) Basenhet, storlek och vikt Längd mm Bredd mm Höjd mm Vikt i drift kg (1). Omgivande lufttemperatur 30 C, vattentemperatur vid förångarens inlopp/utlopp C. (2). Den totala tillförda eleffekten är summan av den tillförda eleffekten för kompressorer och fläktar. (3). Omgivande lufttemperatur 5 C, vätsketemperatur vid förångarens inlopp 15 C, 30 % glykol. (4). Ljudeffektvärden beräknade i enlighet med ISO (5). Ljudtrycksvärden uppmätta vid 10 m i fritt fält och nominella driftförhållanden, enligt ISO (6). ST 2PS-version. (7). Med frikyla inaktiverat. (8). Med frikyla aktiverat. 6

7 Tekniska data, grundutförande Storlek Kylning Nominell kyleffekt (1) kw 89,7 102,6 113,9 132,3 144,4 Total tillförd effekt för kylning (1),(2) kw 24,8 30,3 36,3 41,6 47,9 EER (1) 3,62 3,39 3,14 3,18 3,01 ESEER 4,99 4,63 4,37 4,45 4,26 Frikyla Nominell kyleffekt (3) kw 65,0 66,7 67,8 81,7 82,8 Tryckfall i frikylekrets kpa 23,0 29,2 35,1 45,6 53,3 TFT - (sammanlagd frikylande temperatur) C 1,2-0,4-1,7-1,2-2,4 OXFORD FC/NG: Storlek Kylning Nominell kyleffekt (1) kw 91,4 104,5 115,9 134,7 147,0 Total tillförd effekt för kylning (1),(2) kw 24,9 30,4 36,5 41,8 48,2 EER (1) 3,67 3,43 3,17 3,22 3,05 ESEER 4,99 4,63 4,37 4,45 4,26 Frikyla Nominell kyleffekt (3) kw 45,0 46,2 47,1 56,7 57,5 Tryckfall i frikylekrets kpa 17,1 17,3 18,2 21,3 22,6 TFT - (sammanlagd frikylande temperatur) C -2,0-3,6-4,8-4,5-5,5 Kompressorer Typ (3) kw Scroll Antal/kretsar kpa 2 / 1 2 / 1 2 / 1 2 / 1 2 / 1 Effektsteg Total oljefyllning 6,2 12,4 12,4 12,4 14,2 Total köldmediefyllning C 24,0 24,0 24,0 24,0 24,0 Fläktar Typ Axial Antal st Luftflöde m3/h Förångare Typ Plattor Antal st Vattenflöde l/h Tryckfall kpa 62,9 61,5 64,8 69,0 67,4 Vätskemodul Externt tillgängligt tryck (6),(7) kpa Externt tillgängligt tryck (6),(8) kpa Tankvolym (6) l Expansionskärl l Ljudnivå Ljudeffektvärde (standardenhet) (4) db(a) Ljudtryckvärde (standardenhet) (5) db(a) Ljudeffektvärde (LN-version) (4) db(a) Ljudtryckvärde (LN-version) (5) db(a) Basenhet, storlek och vikt Längd mm Bredd mm Höjd mm Vikt i drift kg (1). Omgivande lufttemperatur 30 C, vattentemperatur vid förångarens inlopp/utlopp C. (2). Den totala tillförda eleffekten är summan av den tillförda eleffekten för kompressorer och fläktar. (3). Omgivande lufttemperatur 5 C, vätsketemperatur vid förångarens inlopp 15 C, 30 % glykol. (4). Ljudeffektvärden beräknade i enlighet med ISO (5). Ljudtrycksvärden uppmätta vid 10 m i fritt fält och nominella driftförhållanden, enligt ISO (6). ST 2PS-version. (7). Med frikyla inaktiverat. (8). Med frikyla aktiverat. 7

8 Allmänna eldata, grundutförande Storlek Max. tillförd eleffekt (1),(3) kw 19,4 21,6 25,0 27,8 34,4 (21,7) (23,9) (27,3) (30,1) (36,7) Strömstyrka full belastning (2),(3) A 34,6 44,6 46,6 52,6 72,6 (39,4) (49,4) (51,4) (57,4) (77,4) Max. startström (4) A (140) (148) (151) (201) Fläktmotor, nominell effekt st. x kw 2 x 0,7 2 x 0,7 2 x 0,7 2 x 0,7 2 x 0,7 Fläktmotor, nominell ström st. x A 2 x 1,3 2 x 1,3 2 x 1,3 2 x 1,3 2 x 1,3 mpmotor, nominell effekt mpmotor, nominell ström kw A 2,3 4,8 2,3 4,8 2,3 4,8 2,3 4,8 2,3 4,8 Strömförsörjning Spänning/antal faser/frekvens Styrkraftmatning Spänning/antal faser/frekvens 400/3N~/50 ±5% Styrkraftmatning Spänning/antal faser/frekvens 230/1~/50 ±5% Storlek Max. tillförd eleffekt (1),(3) kw 39,1 46,2 53,3 61,6 68,0 (42,1) (49,2) (56,3) (64,6) (71,0) Strömstyrka full belastning (2),(3) A 81,9 93,9 105,9 124,0 138,0 (88,1) (100,1) (112,1) (130,2) (144,2) Max. startström (4) A (244) (264) (276) (325) (339) Fläktmotor, nominell effekt st. x kw 3 x 0,7 3 x 0,7 3 x 0,7 2 x 2,0 2 x 2,0 Fläktmotor, nominell ström st. x A 3 x 1,3 3 x 1,3 3 x 1,3 2 x 4,0 2 x 4,0 mpmotor, nominell effekt mpmotor, nominell ström kw A 3,0 6,2 3,0 6,2 3,0 6,2 3,0 6,2 3,0 6,2 Strömförsörjning Spänning/antal faser/frekvens Styrkraftmatning Spänning/antal faser/frekvens 400/3N~/50 ±5% Styrkraftmatning Spänning/antal faser/frekvens 230/1~/50 ±5% (1). Elnätsförsörjning för drift av enheten. (2). Maximal strömförbrukning innan enheten stoppas. Detta värde överskrids aldrig och används för dimensionering av elmatningsledningar och relevanta säkerhetsanordningar (se det elschema som medföljer enheten). (3). Värden inom parentes gäller för ST-versioner (enheter med ackumulatortank och pumpar eller enheter med enbart pump). (4). Max. startström har beräknats utifrån startström för den större kompressorn plus max. tillförd effekt för andra elektriska enheter (pumpar, fläktar). 8

9 Basversion, kyleffekt Modell Utelufttemperatur ( C) To ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 5 40,23 9,96 37,98 11,13 35,53 12,47 32,88 13,98 30,01 15,7 6 41,42 10,04 39,13 11,21 36,63 12,55 33,92 14,07 30,99 15, ,66 10,12 40,33 11,3 37,78 12,64 35,02 14,16 31,98 15, ,9 10,21 41,52 11,39 38,91 12,73 36,07 14,25 32,99 15, ,18 10,3 42,74 11,48 40,07 12,82 37,16 14,34 34,01 16, ,47 10,4 43,97 11,58 41,24 12,92 38,26 14,44 35,04 16, ,38 11,72 42,94 13,04 40,29 14,56 37,37 16,33 34,12 18, ,69 11,83 44,19 13,15 41,49 14,68 38,51 16,45 35,22 18, ,04 11,95 45,49 13,27 42,74 14,8 39,72 16,57 36,33 18, ,41 12,07 46,79 13,39 43,97 14,92 40,87 16,7 37,45 18, ,81 12,2 48,12 13,52 45,22 15,05 42,06 16,83 38,58 18, ,21 12,33 49,45 13,66 46,48 15,19 43,25 16,97 39,7 19, , ,19 15,66 45,81 17,54 42,15 19,68 38,21 22,1 6 53,8 14,13 50,62 15,79 47,16 17,68 43,42 19,82 39,39 22, ,34 14,26 52,1 15,93 48,57 17,83 44,77 19,98 40,58 22,4 8 56,9 14,4 53,58 16,08 49,96 17,98 46,04 20,13 41,8 22, ,5 14,55 55,1 16,23 51,39 18,13 47,37 20,28 43,03 22, ,1 14,7 56,62 16,38 52,82 18,29 48,71 20,44 44,25 22, ,25 15,53 57,86 17,24 54,14 19,18 50,1 21,38 45,7 23, ,99 15,66 59,52 17,36 55,73 19,31 51,59 21,52 47,09 24, ,79 15,78 61,26 17,5 57,4 19,45 53,19 21,66 48,51 24, ,6 15,92 62,98 17,63 59,01 19,58 54,67 21,8 49,94 24, ,46 16,05 64,75 17,77 60,69 19,73 56,24 21,94 51,38 24, ,32 16,19 66,53 17,91 62,37 19,87 57,8 22,09 52,83 24, ,86 18,89 63,98 20,86 59,78 23,12 55,22 25,73 50,3 28, ,79 19,09 65,8 21,07 61,48 23,34 56,8 25,95 51,75 28, ,78 19,29 67,68 21,28 63,25 23,56 58,46 26,19 53,29 29, ,88 19,51 69,59 21,5 65,02 23,8 60,08 26,44 54,74 29, ,9 19,72 71,53 21,73 66,83 24,04 61,75 26,69 56,25 29, ,96 19,94 73,49 21,97 68,64 24,29 63,42 26,95 57,77 30, ,74 19,87 75,38 21,96 70,82 24,31 65,98 26,99 60,84 30, , ,68 22,09 73,01 24,46 68,05 27,14 62,78 30, ,54 20,14 80,04 22,24 75,27 24,62 70,21 27,3 64,83 30, ,14 20,28 82,59 22,4 77,61 24,78 72,38 27,47 66,84 30, ,69 20,43 84,95 22,55 79,94 24,95 74,6 27,65 68,92 30, ,33 20,58 87,48 22,72 82,32 25,12 76,85 27,83 71,02 30, ,81 24,38 86,6 27,06 81,16 30,09 75,35 33,51 69,15 37, ,42 24,58 89,17 27,27 83,58 30,31 77,63 33,74 71,27 37, ,19 24,78 91,81 27,49 86,09 30, ,99 73,51 37, , ,61 27,73 88,64 30,79 82,38 34,25 75,69 38, ,94 25,22 97,27 27,95 91,24 31,04 84,81 34,51 77,94 38, ,88 25,45 100,06 28,2 93,87 31,29 87,26 34,78 80,2 38, ,62 29,32 96,59 32,65 90,25 36,4 83,47 40,61 76,19 45, ,46 29,59 99,36 32,94 92,86 36,71 85,9 40,95 78,42 45, ,46 29,88 102,2 33,25 95,54 37,04 88,41 41,3 80,76 46, ,59 30,18 105,2 33,57 98,4 37,4 90,93 41,66 83,05 46, ,66 30,48 108,09 33,89 101,05 37,73 93,52 42,04 85,41 46, ,87 30,8 111,09 34,22 103,85 38,08 96,11 42,41 87,77 47, ,54 32,64 112,04 36,08 104,94 39,94 97,41 44,27 89,3 49, ,86 32,9 115,2 36,36 108,01 40,25 100,28 44,6 91,96 49, ,37 33,17 118,53 36,66 111,17 40,56 103,25 44,94 94,72 49, ,03 33,47 122,03 36,97 114,52 40,9 106,26 45,29 97,48 50, ,69 33,76 125,47 37,28 117,7 41,23 109,33 45,65 100,31 50, ,44 34,07 129,02 37,6 121,03 41,57 112,43 46,01 103,16 50, ,95 38,25 122,56 42,1 114,45 46,38 105,82 51,17 96,55 56, ,56 38,56 125,96 42,43 117,75 46,75 108,9 51,56 99,38 56, ,36 38,89 129,56 42,79 121,14 47,13 112,07 51,96 102,33 57, ,32 39,24 133,34 43,16 124,74 47,53 115,29 52,37 105,27 57, ,28 39,59 137,05 43,53 128,15 47,92 118,57 52,79 108,27 58, ,34 39,95 140,86 43,91 131,72 48,32 121,87 53,22 111,29 58,66 Ta: temperatur på extern luft, torr bulb [ C] Pf: kyleffekt (kw) Pe: tillförd effekt kompressor [kw] 9

10 OXFORD - CH - HP - driftgränser KYLA Driftgräns vid tvingad effektstyrning Vattentemperatur vid utlopp ( C) Med BRINE KIT Med etylenglykol Omgivande lufttemperatur ( C) FÖR ALLA VERSIONER MÅSTE VATTENTEMPERATURENS GRADIENT LIGGA MELLAN: min: 4 C max: 7 C 10

11 OXFORD - ljudnivåer Standardenhet Modell Oktavband (Hz) Summa 63 (db) 125 (db) 250 (db) 500 (db) 1000 (db) 2000 (db) 4000 (db) 8000 (db) db(a) Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw: ljudeffektvärden i fritt fält har beräknats enligt ISO 3744, nominella förhållanden. Lp: ljudtrycksvärden uppmätta vid 10 m i fritt fält och nominella driftförhållanden, enligt ISO Utlopps- och inloppsfläktarnas ljudnivå framgår av den tekniska datatabellen. Tystgående enhet Modell Oktavband (Hz) Summa 63 (db) 125 (db) 250 (db) 500 (db) 1000 (db) 2000 (db) 4000 (db) 8000 (db) db(a) Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw: ljudeffektvärden i fritt fält har beräknats enligt ISO 3744, nominella förhållanden. Lp: ljudtrycksvärden uppmätta vid 10 m i fritt fält och nominella driftförhållanden, enligt ISO Utlopps- och inloppsfläktarnas ljudnivå framgår av den tekniska datatabellen. Lw: Ljudeffektnivå uppmätt i fritt fält enligt ISO 3744 under nominella driftförhållanden. Lp: Ljudtrycksnivå uppmätt 10 m i fritt fält från enheten under nominella driftförhållanden, enligt ISO

12 Yttermått, vikt samt vätskeanslutningar OXFORD 3,2-5,2 VISTA DA "A" VIEW Vy mot FROM A "A" VISTA DA "B" VIEW Vy FROM mot B "B" St Es "A" "B" Hydroniska CONFIGURAZIONI konfigurationer IDRAULICHE/HYDRAULIC CONFIGURATIONS A Utan vätskemodul SENZA MODULO IDRAULICO AB Vätskemodul ST1P-ST2P WITHOUT HYDRAULIC MODULE C Vätskemodul ST1PS-ST2PS-STS B MODULO IDRAULICO ST1P-ST2P HYDRAULIC MODULE ST1P-ST2P C MODULO IDRAULICO ST1PS-ST2PS-STS HYDRAULIC MODULE ST1PS-ST2PS-STS St Kondenseringsluftflöde SERBATOIO DI ACCUMULO STORAGE TANK Inlopp anslutning värmeväxlare FLUSSO ARIA CONDENSAZIONE Uut Utlopp anslutning värmeväxlare CONDENSING AIR FLOW Elskåp PANNELLO ASPORTABILE Es Elkraftmatning REMOVABLE PANEL mp FILTRI METALLICI Fritt utrymme METALLIC FILTER Löstagbar panel Metallfilter SPAZI DI INSTALLAZIONE CLEARANCES St Ackumulatortank Es POMPA PUMP QUADRO ELETTRICO ELECTRICAL PANEL INGRESSO ALIMENTAZIONE ELETTRICA ELECTRICAL SUPPLY INLET INGRESSO ACQUA UTILIZZO USER WATER INLET USCITA ACQUA UTILIZZO USER WATER OUTLET (A) (B)-(C) G 1 1/4"F G 2"F G 2"M 12

13 Yttermått, vikt samt vätskeanslutningar OXFORD 3,2-5, G1 G2 IMPRONTA A TERRA/FOOTPRINT Mått G4 G SCALA Skala 1:20 MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) G2(Kg) G3(Kg) G4(Kg) Modell Vikt (kg) Vikt i MODEL WEIGHT(Kg) OPERATING drift (kg) WEIGHT(Kg) OXFORD ZETA ECHOS FC , ZETA OXFORD ECHOS FC OXFORD ZETA ECHOS FC , ZETA OXFORD ECHOS FC-ST 1P-2P , OXFORD ZETA ECHOS FC-ST 1P-2P OXFORD ZETA ECHOS FC-ST 1P-2P , OXFORD ZETA ECHOS FC-ST 1PS-2PS , OXFORD ZETA ECHOS FC-ST 1PS-2PS OXFORD ZETA ECHOS FC-ST 1PS-2PS , Fh FORI DI FISSAGGIO FIXING HOLES G... PUNTI DI APPOGGIO ANTIVIBRANTI G.. Vibrationsdämpande fötter VIBRATION DAMPER FOOT HOLDS Fh Fästhål ø12 Ø12 13

14 Yttermått, vikt samt vätskeanslutningar OXFORD FC VISTA DA "A" VIEW Vy mot FROM A "A" Es VISTA DA "B" VIEW Vy FROM mot B "B" St , , Lh "A" "B" G 2"F G 2"M St SERBATOIO DI ACCUMULO Kondenseringsluftflöde STORAGE TANK Uut Es Es Lh St Lh Inlopp anslutning QUADRO värmeväxlare ELETTRICO ELECTRICAL PANEL Utlopp anslutning värmeväxlare ElskåpINGRESSO ALIMENTAZIONE ELETTRICA ELECTRICAL SUPPLY INLET Elkraftmatning mp FORI DI SOLLEVAMENTO Fritt utrymme LIFTING HOLES Löstagbar panelfiltri METALLICI Metallfilter METALLIC FILTER Ackumulatortank Lyftöglor POMPA PUMP FLUSSO ARIA CONDENSAZIONE CONDENSING AIR FLOW INGRESSO ACQUA UTILIZZO USER WATER INLET USCITA ACQUA UTILIZZO USER WATER OUTLET PANNELLO ASPORTABILE REMOVABLE PANEL SPAZI DI INSTALLAZIONE CLEARANCES 14

15 Yttermått, vikt samt vätskeanslutningar OXFORD FC Fh G1 G1 G2 G IMPRONTA A TERRA / FOOTPRINT G4 G4 G3 G Mått 391,5 712, SCALA Skala 1:30 MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) G2(Kg) G3(Kg) G4(Kg) Modell Vikt (kg) Vikt i MODEL WEIGHT(Kg) OPERATING drift (kg) WEIGHT(Kg) OXFORD ZETA ECHOS FC ZETA OXFORD ECHOS FC OXFORD ZETA ECHOS FC-ST 1P-2P ZETA OXFORD ECHOS FC-ST 1P-2P OXFORD ZETA ECHOS FC-ST 1PS-2PS OXFORD ZETA ECHOS FC-ST 1PS-2PS Fh FORI DI FISSAGGIO FIXING HOLES G... Vibrationsdämpande PUNTI DI APPOGGIO fötter ANTIVIBRANTI G.. Fh Fästhål VIBRATION DAMPER FOOT ø 18 HOLDS Ø18 15

16 Yttermått, vikt samt vätskeanslutningar OXFORD FC 8,2-10,2 VISTA DA "A" VIEW Vy mot FROM A "A" Es VISTA DA "B" Vy mot B VIEW FROM "B" 4153, , , St , Lh , "A" "B" G 2"F G 2 1/2"F G 2"M St SERBATOIO DI ACCUMULO Kondenseringsluftflöde STORAGE TANK Uut Es Es Lh St Lh Inlopp anslutning QUADRO värmeväxlare ELETTRICO Utlopp anslutning ELECTRICAL värmeväxlare PANEL ElskåpINGRESSO ALIMENTAZIONE ELETTRICA Elkraftmatning ELECTRICAL SUPPLY INLET mp FORI DI SOLLEVAMENTO Fritt utrymme LIFTING HOLES Löstagbar panelfiltri METALLICI Metallfilter METALLIC FILTER Ackumulatortank Lyftöglor POMPA PUMP FLUSSO ARIA CONDENSAZIONE CONDENSING AIR FLOW INGRESSO ACQUA UTILIZZO USER WATER INLET USCITA ACQUA UTILIZZO USER WATER OUTLET PANNELLO ASPORTABILE REMOVABLE PANEL SPAZI DI INSTALLAZIONE CLEARANCES 16

17 Yttermått, vikt samt vätskeanslutningar OXFORD FC 8,2-10,2 Fh G1 G1 G2 G2 Mått IMPRONTA A TERRA / FOOTPRINT G4 G4 G3 G SCALA Skala 1:30 MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) G2(Kg) G3(Kg) G4(Kg) Modell Vikt (kg) Vikt i MODEL WEIGHT(Kg) OPERATING drift (kg) WEIGHT(Kg) OXFORD ZETA ECHOS FC , ZETA OXFORD ECHOS FC , OXFORD ZETA ECHOS FC ZETA OXFORD ECHOS FC-ST 1P-2P , OXFORD ZETA ECHOS FC-ST 1P-2P , OXFORD ZETA ECHOS FC-ST 1P-2P OXFORD ZETA ECHOS FC-ST 1PS-2PS , OXFORD ZETA ECHOS FC-ST 1PS-2PS , OXFORD ZETA ECHOS FC-ST 1PS-2PS Fh FORI DI FISSAGGIO FIXING HOLES G... Vibrationsdämpande PUNTI DI APPOGGIO fötterantivibranti G.. Fh Fästhål VIBRATION DAMPER FOOT ø 18 HOLDS Ø18 17

18 Yttermått, vikt samt vätskeanslutningar OXFORD FC 12,2-13,2 VISTA DA "A" VIEW Vy FROM mot A"A" Es VISTA DA "B" VIEW Vy mot FROM B "B" 1420 St , , , , Lh 4383, "A" "B" Hydroniska CONFIGURAZIONI konfigurationer IDRAULICHE/HYDRAULIC CONFIGURATIONS A Utan vätskemodul SENZA MODULO IDRAULICO BA WITHOUT Vätskemodul HYDRAULIC ST1P-ST2P MODULE C Vätskemodul ST1PS-ST2PS-STS MODULO IDRAULICO ST1P-ST2P B HYDRAULIC MODULE ST1P-ST2P C MODULO IDRAULICO ST1PS-ST2PS-STS HYDRAULIC MODULE ST1PS-ST2PS-STS (A) (B)-(C) G 2 1/2"F G 2 1/2"F G 2"M Uut Es EsLh Lh Kondenseringsluftflöde QUADRO ELETTRICO ELECTRICAL PANEL Inlopp anslutning värmeväxlare INGRESSO ALIMENTAZIONE ELETTRICA Utlopp anslutning värmeväxlare ELECTRICAL SUPPLY INLET Elskåp Elkraftmatning FORI DI SOLLEVAMENTO LIFTING HOLES mp Fritt utrymme FILTRI METALLICI METALLIC FILTER Löstagbar panel Metallfilter POMPA PUMP Lyftöglor FLUSSO ARIA CONDENSAZIONE CONDENSING AIR FLOW INGRESSO ACQUA UTILIZZO USER WATER INLET USCITA ACQUA UTILIZZO USER WATER OUTLET PANNELLO ASPORTABILE REMOVABLE PANEL SPAZI DI INSTALLAZIONE CLEARANCES 18

19 Yttermått, vikt samt vätskeanslutningar OXFORD FC 12,2-13,2 Fh G1 G1 G2 G2 IMPRONTA A TERRA Mått / FOOTPRINT G4 G4 G3 G SCALA Skala 1:30 MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) G2(Kg) G3(Kg) G4(Kg) Modell Vikt (kg) Vikt i MODEL WEIGHT(Kg) OPERATING drift (kg) WEIGHT(Kg) OXFORD ZETA ECHOS FC ZETA OXFORD ECHOS FC OXFORD ZETA ECHOS FC-ST 1P-2P ZETA OXFORD ECHOS FC-ST 1P-2P OXFORD ZETA ECHOS FC-ST 1PS-2PS OXFORD ZETA ECHOS FC-ST 1PS-2PS Fh FORI DI FISSAGGIO FIXING HOLES G... Vibrationsdämpande PUNTI DI APPOGGIO fötter ANTIVIBRANTI G.. Fh Fästhål VIBRATION DAMPER FOOT ø 18 HOLDS Ø18 19

20 Riktlinjer för installation Placering Beakta alltid angivet erforderligt fritt utrymme enligt katalogen. Säkerställ att det inte finns några hinder i närheten av luftintag eller luftutlopp. Placera enheten så att den påverkar omgivningen så lite som möjligt med avseende på buller, samordning med intilliggande anordningar etc. Elanslutningar Följ alltid det medföljande elschemat, som innehåller alla erforderliga data för elanslutning. Låt enheten vara spänningssatt (slå till huvudbrytaren) minst 12 timmar före driftstart, för att låta vevhusuppvärmningen arbeta. Stäng inte av spänningsmatningen med huvudbrytaren under kortvariga stopp. Stoppa enheten med fjärrstyrning eller manöverbrytare innan spänningsmatningen bryts med huvudbrytaren. Bryt spänningsmatningen med huvudbrytaren före ingrepp i apparaten. Apparatens strömförsörjning ska förses med föreskrivna skydd och säkringar. Elanslutningar: treledarkabel med jordledare eller treledarkabel med nolledare och jordledare, extern förregling, fjärrlarmsignalering. Vätskeanslutningar Avlufta omsorgsfullt vätskesystemet när pumpen är avstängd genom att öppna avluftningsventilen. Detta är mycket viktigt eftersom även små luftbubblor kan göra att förångaren fryser. Töm systemet vid stillestånd under kall väderlek, eller använd vätska med frysskyddsmedel. Under kortvariga stopp bör förångare och vätskekrets förses med elektrisk värmare (avfrostningsanordning). Installera i vätskekretsen alla de komponenter som framgår av schemat (expansionskärl, flödesvakt, ackumulatortank, avluftningsventil, avstängningsventiler, gummikompensatorer etc.). Se installation, drift- och underhållsinstruktioner. Anslut eventuell medföljande flödesvakt enligt de medföljande anvisningarna. Driftsättning och underhåll Följ noga alla anvisningar i installation, drift- och underhållsinstruktionerna. Dessa åtgärder får endast utföras av kvalificerad personal. 20
