IT-stöd i träbyggindustrin

Transkript

1 IT-stöd i träbyggindustrin Projektets löptid Helena Johnsson, Luleå tekniska universitet, projektledare (anslagsmottagare) Stefan Persson och Linus Malmberg, Tyréns IT Miklós Molnar, Lunds tekniska högskola Väino Tarandi, Eurostep AB Jesper Bremme, Inbrix AB Total budget om varav VINNOVA:s del

2 Uppdrag Undersöka behovet av utveckling på IT-sidan inom svensk träbyggindustri Behov av IT-stöd utgår alltid från den verksamhet som skall stödjas. Ansökan tolkade uppgiften som tudelad: - analysera träbyggföretagens process och produkt med fokus på IT-stöd - demonstrera möjliga lösningar med mjukvara som löser påtagliga problem

3 Kartläggning Processen som kartlades avgränsades till att gälla från tillverkarens första kontakt inom ett projekt till leverans ut till byggplats. Processen innefattade inte montage på byggplats. (Orsakat av att projektet ofta över- lämnas till en byggentreprenör i detta skede) Genomfördes genom att följa processen från start till mål och tala med samtliga aktörer/avdelningar som involverades i processen. Frågor ställdes också kring de problem företagen såg i sin process. Sex företag besöktes; Lindbäcks Bygg, Norvag byggsystem, Moelven Byggmodul, Flexator, Modulent och A-hus.

4

5 Produktstruktur Samtidigt med kartläggningen av processen genomfördes en kartläggning av byggsystemet. Denna kartläggning genomfördes som en intervju kompletterad med ritningsunderlag för att klarlägga i vilken mån företagen dokumenterat sitt byggsystem. y För de företag som arbetar mot professionella beställare är en kommunikation av bygg- systemet en nödvändig ingrediens för en lyckad försäljning

6 Summering processkartläggningar De fyra företag som arbetar mot professionella beställare har svårigheter att kommunicera sitt byggsystem. Samtliga företag upplever ett milt kaos under projekteringsfasen. Problemen beror mindre på gamla IT-verktyg och mer på att strategin för informationshantering är ogenomförd och personberoende. De fyra företag som arbetar med affärssystem (inte samma fyra) upplever stor frustration över att affärssystemet inte kommunicerar med CAD-systemet. Produkten blir beskriven på två olika sätt, ekonomiskt och tekniskt, kontrollen förloras då en entydig produktdefinition iti saknas. Samtliga företag saknar en fullödig beskrivning av sitt byggsystem. De flesta företag arbetar med någon sorts typritningar över systemet, som beskriver 50-70% av byggsystemet. y Resterande information skapas projektvis eller består av regler som lever i organisationen utan att vara dokumenterade. För de företag som verkar mot professionella beställare skapar installationernas variation från projekt till projekt ett odefinierat system.

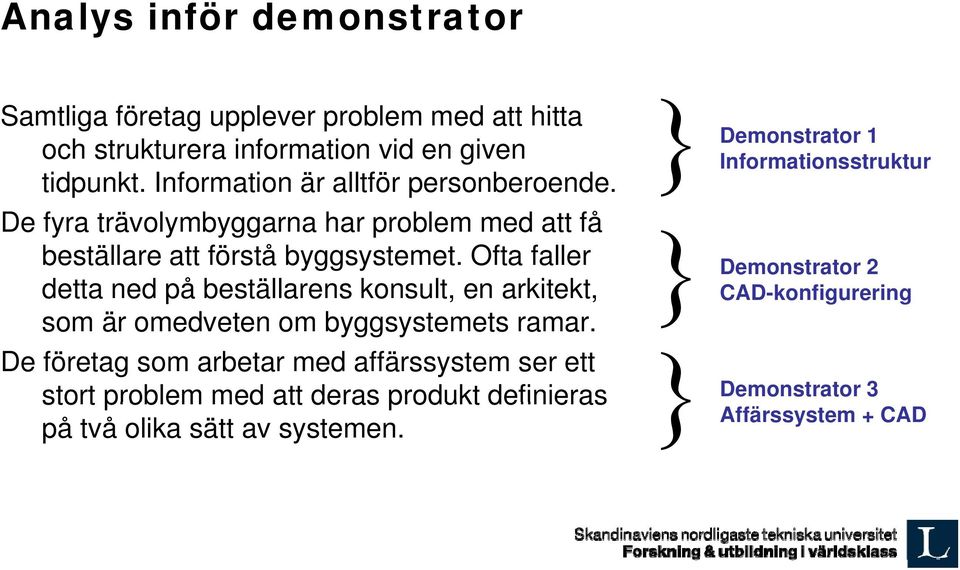

7 Analys inför demonstrator Samtliga företag upplever problem med att hitta och strukturera information vid en given tidpunkt. Information är alltför personberoende. De fyra trävolymbyggarna har problem med att få beställare att förstå byggsystemet. Ofta faller detta ned på beställarens e s konsult, en arkitekt, t, som är omedveten om byggsystemets ramar. De företag som arbetar med affärssystem ser ett stort problem med att deras produkt definieras på två olika sätt av systemen. } Demonstrator 1 Informationsstruktur } Demonstrator 2 CAD-konfigurering } Demonstrator 3 Affärssystem + CAD

8 Demonstrator 1 Informationshantering PLCS är en standard som beskriver hur data kan struktureras och littreras för att skapa en sorterbar mängd data från olika vyer. PLCS-standarden används som grund i PDM-system system. Standarden tillåter data av vilket ursprungsformat som helst i sin lagringsstruktur. Styrkan med standarden ligger i sättet att sortera och märka upp information. Arbetet med att implementera standarden innebär att byggnadsdelar beskrivs på ett mycket detaljerat sätt och littreras för sökbarhet. När detta arbete är gjort kan strukturen fortleva länge.

9 BSAB - delmängd Strukturer & samband Funktionell klassifikation Tak System YV1-F1 Artnr a Väggar Bjälklag Installationer Artiklar YV1 F1 BJ1 Spis ABC Elradiator 800W Artnr 1 Artnr 2 Artnr 3 Artnr 4 Ytterväggar Bärande innerväggar Icke bärande innerväggar Artnr 5 Artnr 4_v2 Typ YV1 Individ:123 Individ:456 System Volym 1 Artikelstruktur Volymsstruktur Stomme Installationer Kallvatten El-uppvärmning Geometri Egenskaper Enheter - har placering Littera YV1-no:1 Egenskaper Ytterväggselement typ YV1 Koppling YV1-no:2 av enheter Ytterväggselement typ YV1 BJ1-no:1 Bjälklagselement typ BJ1 S1- no:1 Spis typ S1 E1-no:1 Elradiator 800W Individ:1 Rum/zon Typhus 1 Typhus 1_v2 Takplan Plan 1 1A-Vardagsrum 1B-Kök Källare K1 - Tvättstuga Grund G1 - Krypgrund Alla objekt versionshanteras Alla objekt versionshanteras Alla objekt är giltiga för en viss vy för Alla ett objekt visst Typhus är giltiga för en viss vy för ett visst Typhus Volymer = enheter med ingående enheter Volymer = enheter med ingående enheter Kopplingar = relation mellan enheter Kopplingar ev = med relation egen mellan enhet för explicit enheter beskrivning ev med egen enhet för explicit beskrivning

10 Demonstrator 2 CAD - konfigurering För att skapa data som används i PLCS-systemet har en demonstrator som jobbar på CAD-basis med väggar tagits fram. CAD-data skapas med ArchiCad via beskrivningsspråket GDL. GDL-objekt kan användas ifl flertalet l tstora CAD-system Syftet med demonstrator 2 är att ta fram en toolbox som trävolymbyggarna kan sätta i händerna på beställarens konsult (arkitekten). Verktygslådan innehåller reglerna för byggsystemet och gör det omöjligt att projektera en byggnad som inte går att producera med byggsystemet. Som en bieffekt kan verktygslådan också användas av företagens egen konstruktör vid sektionering och projektering av volymer, eftersom detaljeringsgraden är hög.

11

12

13

14

15 Demonstrator 3 Affärssystem + CAD Flera CAD-tillverkare inom byggsidan har börjat arbeta med parametri-- sering av objekt och verklig 3D-data. Även databaskoncept inom CAD förekommer, liksom öppna filformat. Detta möjliggör export av CADdata till andra system och till synes också import av data från t.ex. affärssystem. För att testa denna möjlighet genomfördes en test i CAD-programmet poga RevIT Structure och affärssystemet Jeeves

16

17

18 Behov av IT-stöd För industriell tillverkning krävs: - ordning och reda på byggsystemet, väl dokumenterat. All automatisering bygger på att regler för system kan beskrivas. - god informationsstruktur, upprepningseffekten går förlorad när hantering av data är personberoende En insikt hos företagen om att IT-stöd är så nära kopplat till verksamheten att användandet av nya IT-stöd kräver en verksamhetsutveckling inom företaget. (Uppfattningen om IT som en parallell verksamhet, en quick fix är utbredd)

19 Behov av IT-stöd Ett behov av en informationsstruktur en strategi för att hantera data projektvis på ett standardiserat sätt. Denna struktur måste tillåta data från olika källor och vara standardiserad.

20 Behov av IT-stöd Ett behov av mjukvara som tar ett avsteg från byggbranschens traditionella modelleringsmetodik; modellering i skikt och istället använder en fullständigt objektorienterad modellering. Verktyg finns i tillverkningsindustrin, men anpassningen till bygg saknas. Detta är särskilt viktigt för industriell tillverkning! All export/import till t.ex. affärssystem är avhängigt av denna punkt. För industriellt byggande är konfigurationssystem en möjlig lösning (liknar demonstrator 2) Sammanlänkningen av installationer och byggnadsprojektering bör stärkas. Detta kan hanteras som i demonstrator 1, eller via neutrala filformat, men vinsten ligger i en ökad samordning.

21 Vad trodde vi att projektet kunde generera? (2006) En medvetenhet om att metoder Tillverkningsindustrin har bättre för att dokumentera bygg- metoder för beskrivning av system i stort sett saknas. Att processer och produkter. kommunicera dem är också Dessa skall testas på svårt. industriellt byggande på Moelven Byggmodul. Tyréns ser här en av sina framtida roller. Två forskningsprojekt kt Projekteringen tar för stor andel av kommer att startas; produktionstiden inom industriellt byggande. En standardise- - konfigurationssystem och - byggsystemutveckling ring av projekteringsprocessen skall studeras tillsammans med Moelven Byggmodul.

22 Vad hände? Lindbäcks har startat ett projekt internt där projekteringsprocessen sätts i fokus. Ett IT-stöd som processtöd skall tas fram (LPS) Projekteringsprocessen är satt i fokus även hos Moelven Byggmodul. Målet är att korta den med 50%. Ett doktorandprojekt stöttar utvecklingen hos Lindbäcks (Gustav Jansson, LWE). Fokus på industriell byggprojektering. Ett doktorandprojekt stöttar utvecklingen hos Moelven Byggmodul (Erik Söder- holm, LWE). Fokus på standardiserad di d projektering. Tyréns som konsult ser stöd inom byggsystemutveckling som en av sina framtida affärsidéer. En industridoktorand inom LWE forskar kring modularisering av byggsystem (Patrik Jensen)
