1 Byggsystem En översikt Erik Serrano Linnéuniversitetet / SP Trätek

2 Innehåll Vad är ett byggsystem? Några principer, för och nackdelar Material/komponenter Lättbyggnadsteknik, massivträteknik, pelar balk, Former för prefab Platta paket Volymer Ett alldeles nytt byggsystem CBBT systemet, Derome/Tyréns: Träplattformen

3 Tre utvecklingslinjer Platsbyggd och prefabricerad lättbyggnadsteknik Volymelement Massivträ

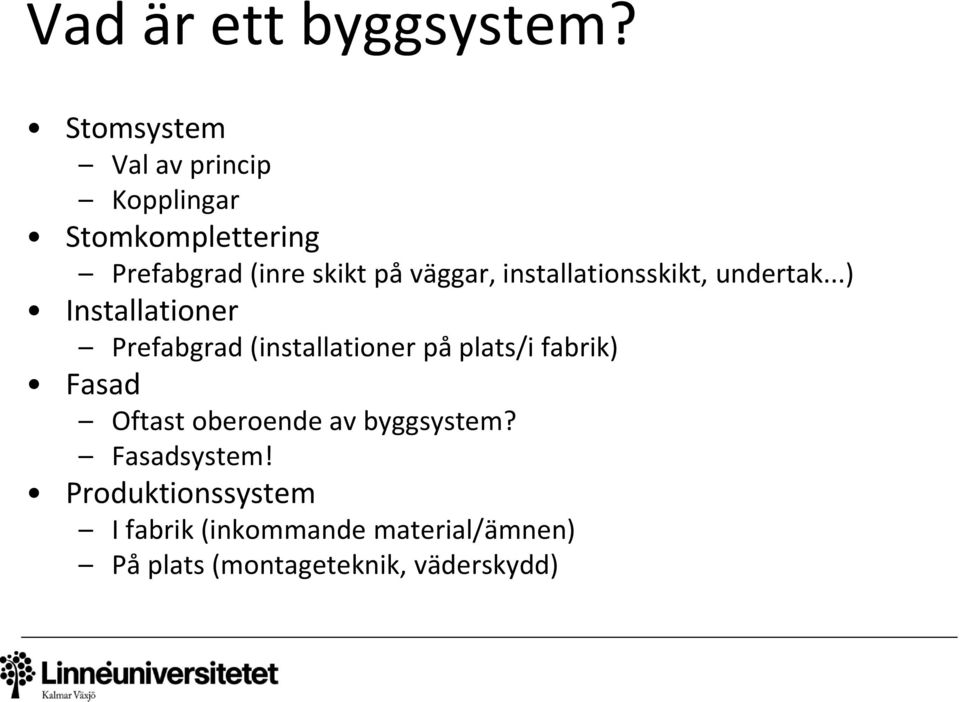

4 Vad är ett byggsystem? Stomsystem Val av princip Kopplingar Stomkomplettering Prefabgrad (inre skikt på väggar, installationsskikt, undertak...) Installationer Prefabgrad (installationer på plats/i fabrik) Fasad Oftast oberoende av byggsystem? Fasadsystem! Produktionssystem I fabrik (inkommande material/ämnen) På plats (montageteknik, väderskydd)

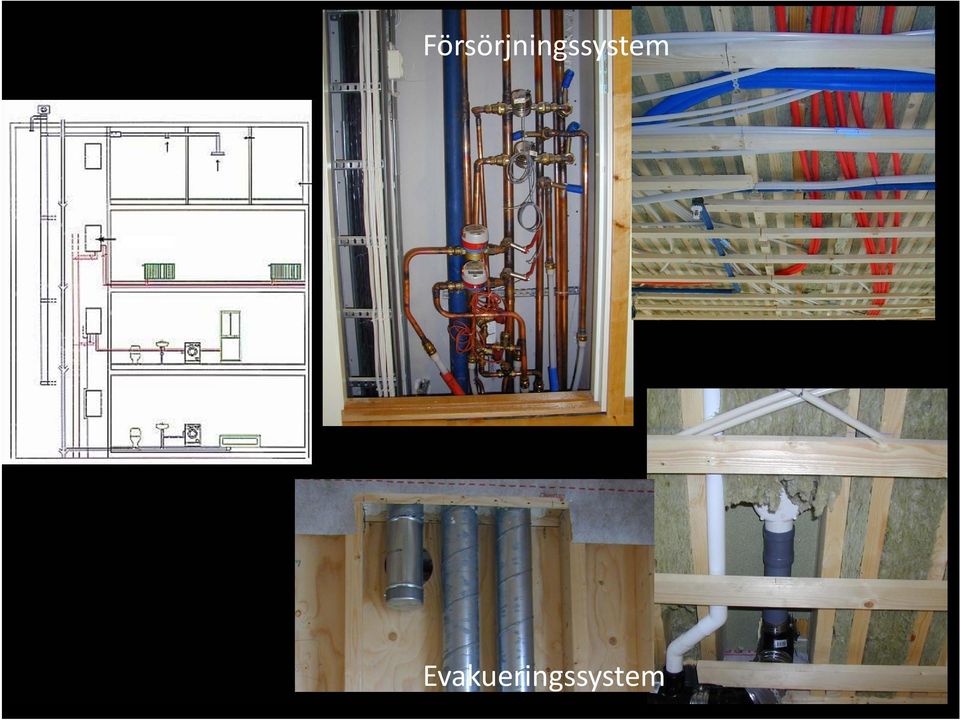

5 Försörjningssystem Evakueringssystem

6

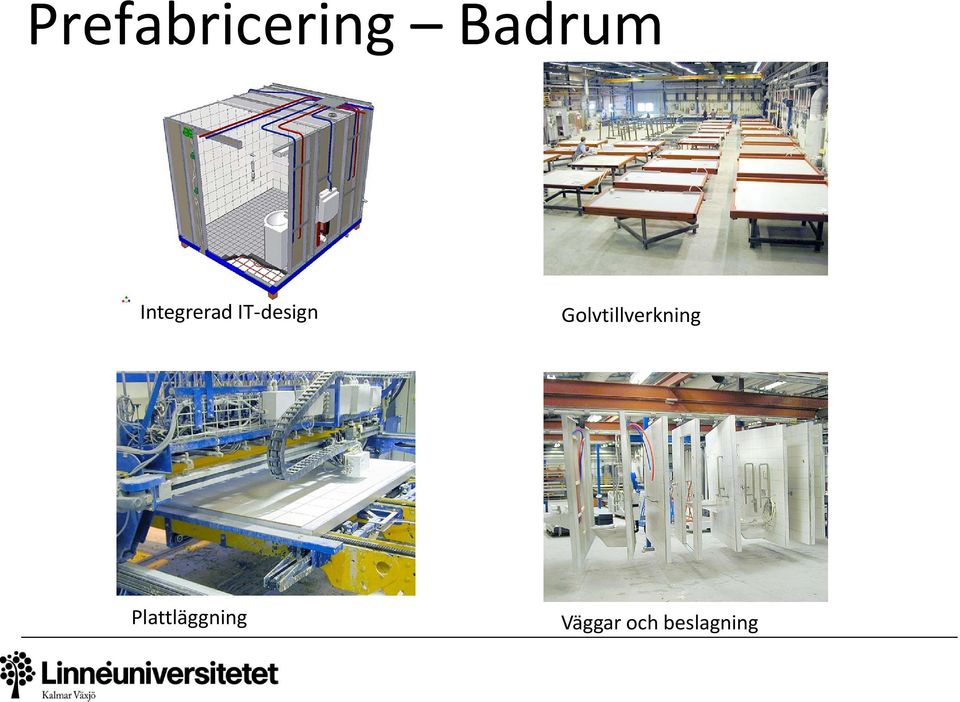

7 Prefabricering Badrum Integrerad IT design Golvtillverkning Plattläggning Väggar och beslagning

8 Vad är ett byggsystem? Logistik Affärsmodeller Vad är erbjudandet? Byggkomponenter? Element? Stomresning? Färdigt hus? Projekteringsprocessen IT verktyg, koppling till produktion och byggande Processen Kunskapsåterföring Utveckling av byggsystemet och processen

9 Processutveckling Källa: Lessing, Tyréns, 2006

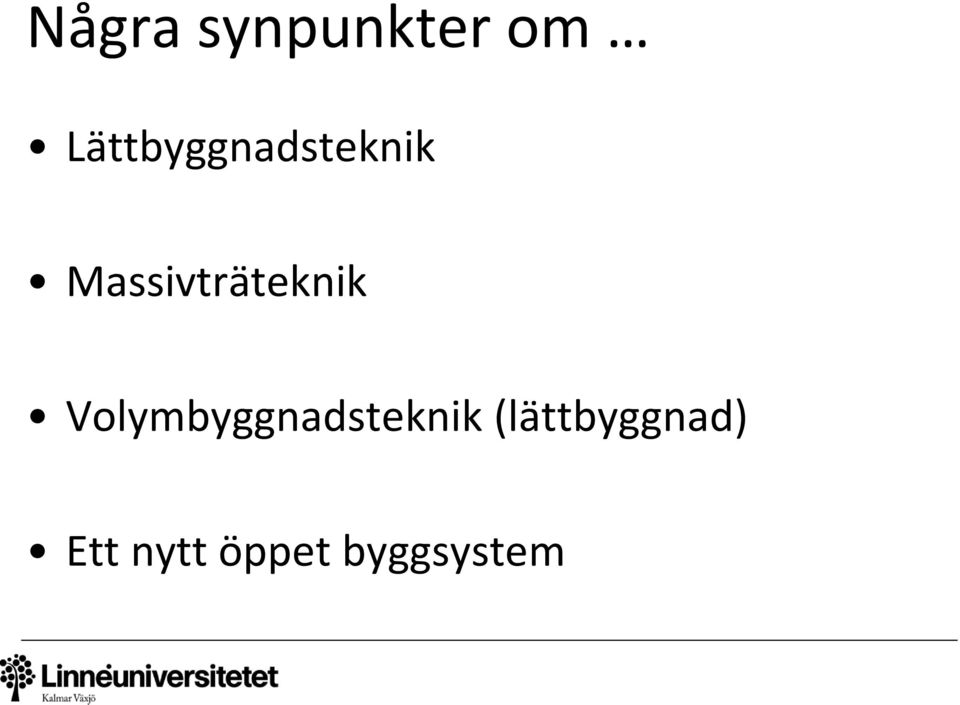

10 Några synpunkter om Lättbyggnadsteknik Massivträteknik Volymbyggnadsteknik (lättbyggnad) Ett nytt öppet byggsystem

11 Lättbyggnadsteknik Principer Traditionellt använt för enfamiljshus Regelstomme med skivor Andra krav på flerbostadshus (akustik). Stora krav på detaljutformning, separation (t ex av golv/undertak). Relativt enkelt vad gäller förankring/stabilisering upp till ca 3 4 våningar Mycket längre tid för stomresning jfr. med enfamiljshus VÄDERSKYDD (o a halvt slutna komponenter med skivor+isolering) Installationer i schakt (vertikala (horisontella))

12 Lättbyggnadsteknik forts Fördelar Enkelhet (befintlig teknik) Många potentiella leverantörer Flexibilitet i planlösning, arkitektonisk utformning Transporteffektivt Nackdelar Montering på plats och stomkomplettering tar längre tid (jfr. med volymer) Prestanda (spännvidder, förankring/stabilisering för >4 våningar)

13 Massivträteknik Plana element Korslimmade skivor i väggar och bjälklag Ibland kombinerat med trad. regelstomme Relativt hög prefabriceringsgrad (Martinsons) till relativt låg prefabriceringsgrad (KLH) Bjälklag kombination av KL skivor och balkar (TT) medger stora spännvidder (8 9 meter)

14 Massivträteknik forts Fördelar Större massa (förankring, akustik, fukt, brand) Stor redundans i vertikal bärförmåga Stora spännvidder (i komb. med limträ) Enklare med infästningar (mkt material) Flexibla planlösningar Transporteffektivt Nackdelar Montage/logistik (många delar) Infästningar kräver eftertanke vid 4 8 våningar

15 (Martinson Group)

16

17 Volymbyggnad Lättbyggteknik Mycket hög grad av prefabricering Alla inre skikt, inredning, våtutrymmen, installationer, mm Industriell tillverkning i fabrik Snabbt montage till tätt tak (tid=pengar, väderskydd) Naturlig separation av enheter Transporter Komplicerade Mindre effektiva (transporterar mycket luft) Mindre flexibelt Arkitektonisk utformning/planlösningar Stabilisering vid 4 8 våningar?

18 Golv/bjälklag Vägg Volymgräns Undertak

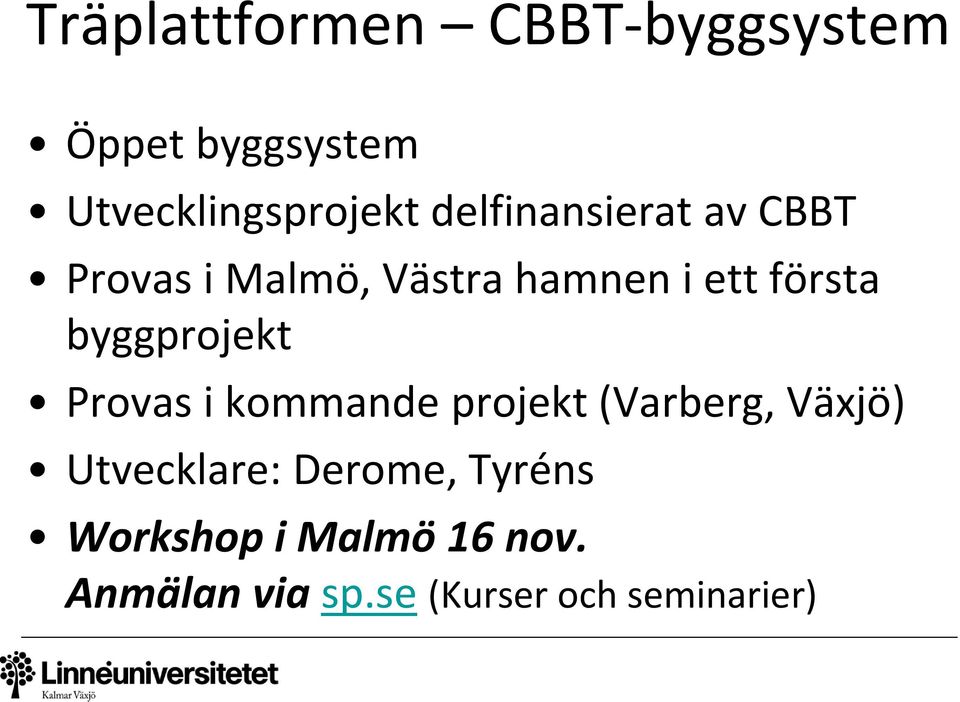

19 Träplattformen CBBT byggsystem Öppet byggsystem Utvecklingsprojekt delfinansierat av CBBT Provas i Malmö, Västra hamnen i ett första byggprojekt Provas i kommande projekt (Varberg, Växjö) Utvecklare: Derome, Tyréns Workshop i Malmö 16 nov. Anmälan via sp.se (Kurser och seminarier)

20

21

22 Ett öppet byggsystem Varför? Hinder för ökat träbyggande: Lösningar Kunskap: Lär genom att använda Tradition: Låta frågan komma på bordet Skepsis: Visa att det är möjligt Konkurrensen: Fler alternativ Utveckling OCH användning av ett byggsystem som är öppet för alla att använda

23 Frågor?
