1 Konfigurationssystem för tekniska plattformar Tyréns AB

2 Bakgrund Avsaknaden av integration mellan ICT-verktyg leder idag till bristfälliga informationsflöden hos byggföretag med industriell tillverkning. Detta blir ett problem förbättra produktiviteten t.ex. genom att automatisera berednings- och produktionsprocesserna. Olika metoder utvecklas av företagen själva för att överbrygga barriärerna i informationsflödena. Manuell överföring ökar risken för fel och mycket resurser går till likartade uppgifter som återkommer i projekt efter projekt. Regler härrörande från olika delar av verksamheten är mer komplexa att beskriva och innefattas idag inte i samma beskrivning som byggsystemet. Detta blir ett problem eftersom det blir svårt att kommunicera byggsystemets möjligheter och begränsningar både internt och extern.

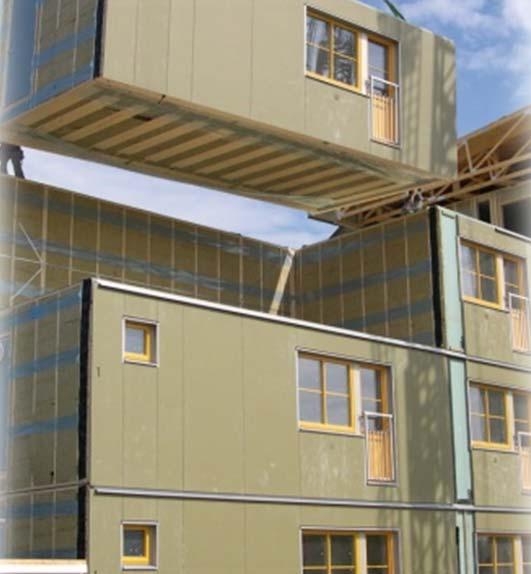

3 IT-stöd för industriellt träbyggande och inredning i trä IT-systemen stödjer bara delar av processen och systemen är inte sammanlänkade Byggsystemen Dokumentationen är inte tillräckligt nedbrutet för att kunna stödja effektiv hantering av produktdata Reglerna för byggsystemet är inte tillräckligt dokumenterade Produktstruktur saknas ( part-assembly ) Kopplingen mellan CAD och beredning/produktion lyfts fram som ett problem Konfigurationssystem Toolbox för arkitekter efterfrågas

4 Processer, IT stöd och produkter För att kunna utveckla effektivt och ändamålsenligt ICT stöd kan inte processer och produktfamilj ignoreras

5 Syfte Projektets syfte är att med hjälp av en utökad dokumentation av tekniska plattformar för industriellt byggande, utvärdera möjligheterna att dokumentera ett industriellt byggsystem i en produktmodell Utveckla principer och metoder för informationsmodeller i ett industriellt byggande där produktbestämningen kan stödjas av ett konfigurationssystem Utveckla en demonstrator kring ett kommersiellt byggsystem

6 Teoribildning Product architectures Modular products Product Customization Information modeling Building product models

7 Utfört arbete Teoristudier Vidare analys av resultatet från projektet IT-stöd för industriellt träbyggande och inredning i trä Artikeln Information Management in Modular House Design and Manufacturing Processes skickad till IT-con Fallstudie på LB-hus Byggsystemanalys

8 Fallstudie LB-hus Syfte Skapa en bättre förståelse för hur ett byggsystem är uppbyggt Utöka kunskapsbasen för att utveckla resonemangen kring hur framtidens industriella byggande kan vara utformat Målsättning Dokumentera regler och förhållningssätt till byggsystemet, såväl formella som informella Hitta och dokumentera de strukturer som finns i byggsystemet Hur möter de tekniska lösningarna kundens önskemål Hur Intervjuer med nyckelpersoner Studera material kring byggsystemet för att ge en inblick i hur det är uppbyggt och används

9 Produktindelningen

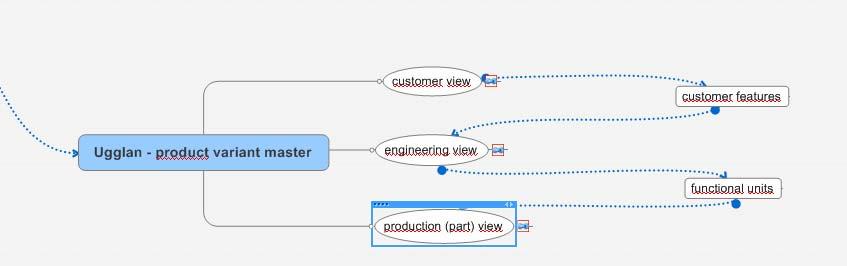

10 Product variant master Customer view - Customer View visar huset ur kunden/säljarens vy. Informationskälla kan vara försäljningsmaterial, webb, CRM-system, m.m För varje objekt ska information finnas som beskriver vilka val kunden kan göra och vilka begränsningar som finns Engineering view - Enginering View visar byggnaden ur konstruktörens vy. Ska spegla byggnadens funktioner och struktur. Informationskällor kan vara CAD-modeller, PDM-system, m.m. samt kunskapen hos ingenjörerna. Production (Part) View - Production View ska visa på den struktur som används vid tillverkningen och montatge av produkten. Informationskällor kan vara t.ex. tillverkningsritningar, artiklar i ERPsystem etc. Har en hög detaljeringsnivå för att kunna styra produktionen.

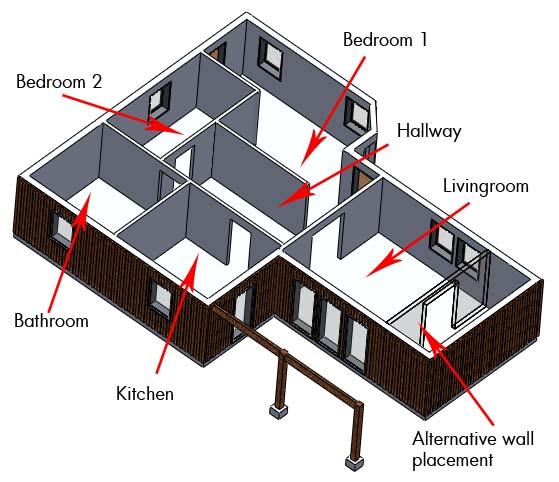

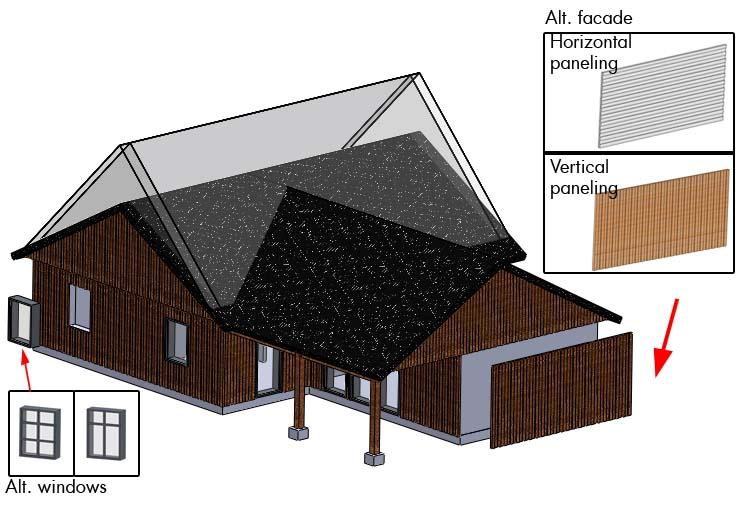

11 Customer view Customer view Architectural expression Type 1 X funktion Type 2 X komfort Floor plan Type 1 2 bedrooms Type 2 3 bedrooms Roof Type 1 27 degree angle slope Steel sheet cover Black color Red color Tile cover etc... Facade Type 2 45 degree angle slope Type 1 Horizontal panelling Type 2 Vertical panelling Window Kitchen etc.

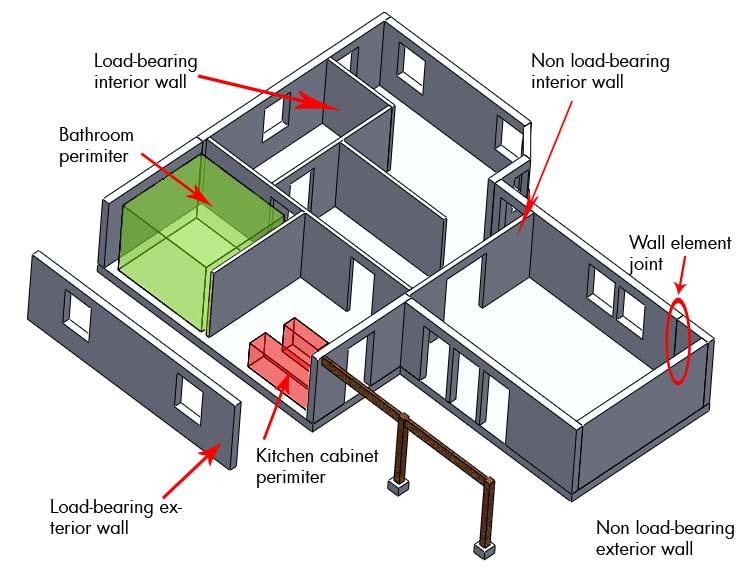

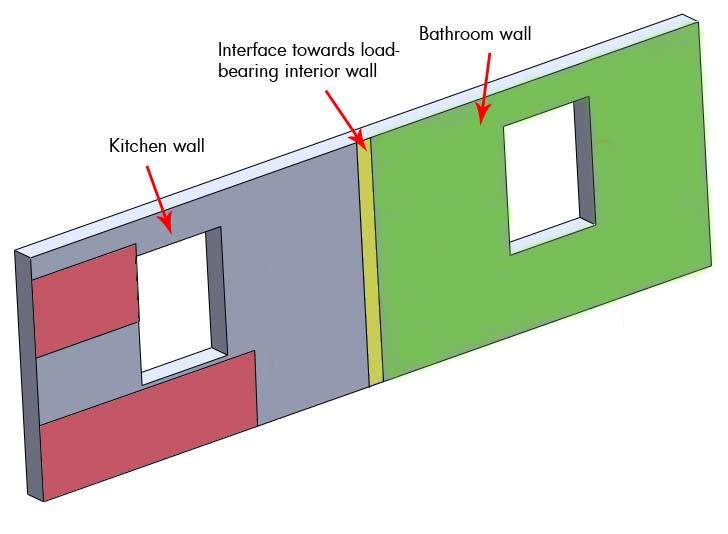

12 Engineering view Model: Type 2 X komfort Wall element Engineering view Facade Non load bearing element Load bearing element Inner wall element Exterior wall element Window module Window size 9x15 etc Door module Wall module Start module Middle module End module Roof element Installation system etc.

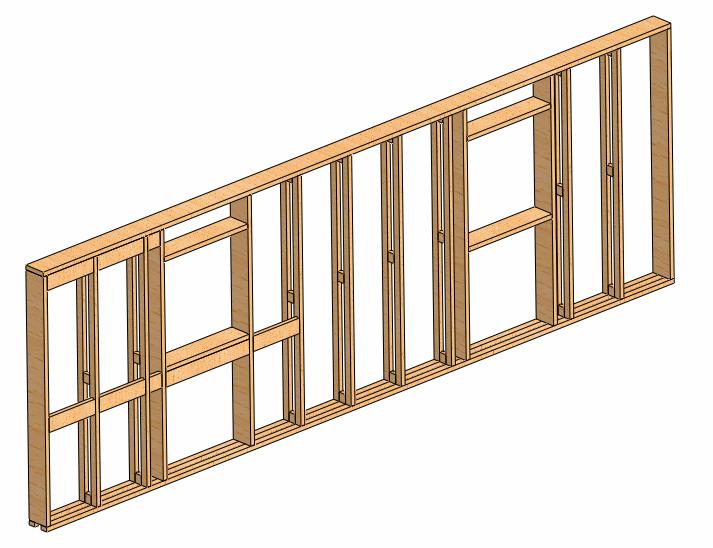

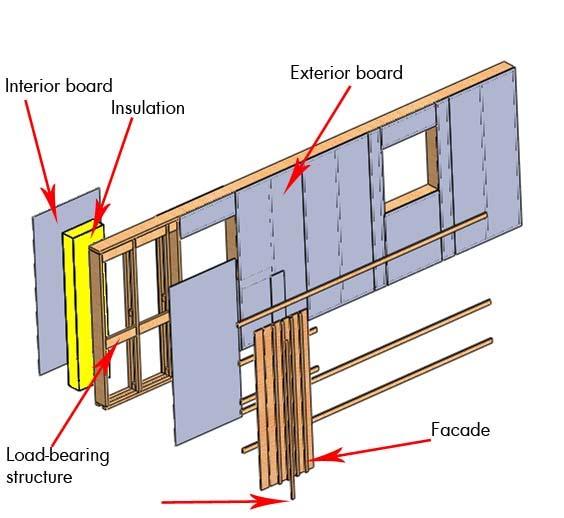

13 Production view Production view Order number: XXXX Wall element Wall number: Wall number: Wall number: Exterior board Facade Batten 28x70 Vertical panalling 22x145 Lath 22x45 Insulation Load bearing structure Latch Nogging piece Latch Ground beam Interior board Wall number: XXX etc.. Roof element Installation system etc.

14 Informationsmodell

15 Definiera övergripande informationsstruktur för produktutveckling & projektering Databas innehållande komponenter, sammansatta byggdelar samt regler för byggsystemet Byggsystemnivå Produktmodell för X Produktmodell för Y Produktmodell för Z Produktmodell för NN Typhusnivå Konfigurerad produktmodell för X i projekt U1 Konfigurerad produktmodell för Y i projekt F1 Konfigurerad produktmodell för Z i projekt L1 Konfigurerad produktmodell för objektet XX Konfigurerad produktmodell för X i projekt U2 Konfigurerad produktmodell för Y i projekt F2 Konfigurerad produktmodell för X i projekt U3 Projektnivå

16 Definiera övergripande informationsstruktur för produktutveckling & projektering II Databas innehållande komponenter, sammansatta byggdelar samt regler för byggsystemet Byggsystemnivå Typhusnivån innehåller generiska produktstrukturer baserat på reglerna för byggsystemet. I projektnivån kan sen dessa realiseras med hjälp av en förbestämd variantstruktur som befolkar den generiska produktstrukturen. Det är bara möjligt att välja de tillval som är specificerade i variantstrukturen. (delmängd ur byggsystemet) Typhusnivå Projektnivån innehåller den befolkade och kundunika produktstrukturen. Denna produktstruktur exporteras till planeringsoch beredningsapplikationer för vidare bearbetning och förädling. Kan i ett framtida läge utföras med en konfiguration vilket kräver mindre arbete av projektören. Projektnivå

17 Inköp projekt Beredning Uppföljning Projektering Produktion byggplats Tillval Montering Huvudprocess Kontinuerlig process Projektprocess Kalkylering Försäljning Marknadsföring Produktutveckling Markanskaffning Marknadsanalys Sälja och tillverka hus Transport Produktion fabrik Kvalitet Lager Inköp Ekonomi

18 Ritningar AutoCAD Revit X Anpassning Anpassning Anpassning Grafiskt gränssnitt Datalager Databasnivå Kontinuerlig process Produktutveckling Lager Inköp Administrationsmodul Projektmodul Projektprocessen Projektering Beredning Produktion fabrik maskinfiler Inköp projekt Textgränssnitt

19 Databas för byggsystemet Innehåller information om byggsystemet av typen komponenter, sammansatta byggdelar samt regler för hur byggsystemet ska användas Produktutveckling sker genom att definiera nya typhus och komplettera databasen med de nya komponenter som krävs Produktutvecklingen kan även ske direkt mot byggsystemet t.ex. med beaktande av nya produktionsmetoder Utveckling sker i administrationsverktyget och i det grafiska gränssnittet Produktstruktur Regler/Kunskap Informationsmodell

20 Administrationsverktyg Hanterar databaserna Administrera och skapa komponenter Hantera sammansatta komponenter Modul som hanterar regler för byggsystemet (skapar förutsättningar för mer än en uppsättning regler) Administration av projektanpassade objekt kopplade till byggsystemet

21 Fortsatt arbete Utveckla en demonstrator kring ett kommersiellt byggsystem Databasbaserad Revit som grafikmotor Kärnhem och Träspecialisten

22 Resultat och Slutsatser There is no prominent core product description system. There is not enough linkage between sales, engineering and production view, especially when going upstream Not being connected with the engineering view, the customer view is not well defined enough. The under definition leads to a situation where output from the customization made by the customer does not contain all information needed to feed the engineering view, thus not all constraints have been fulfilled. Product modeling initiatives have often tried to grasp complex product architectures of entire houses. Often the initiatives have been grand and trying to grasp several types of house and structures in the same model, which most certainly have lead to a low degree of impact. Generally, models trying to capture a smaller or better defined part of the reality (universe of discourse) have better chances of success.
